Полные сведения о линейках процессоров доступны по ссылке. нашем разделе по ним.
Мы снова обратим внимание на материнские платы, построенные на новом чипсете Intel Z890 и совместимые с последним поколением процессоров Core Ultra 2xx.
Внимательно изучим возможности новейших платформ Intel, обратив внимание на таблицу сравнения четырёх последних поколений чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | — | — | — |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2×1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1×1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
В чипсете Z790 порты SATA входят в общее количество линий PCIe (всего 28), а у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть суммарно чипсет Z890 обладает по сути 32 линиями PCIe, но 8 линий на порты SATA перенастроить нельзя (в отличие от Z790, где было 8 линий PCIe 3.0, которые могли использоваться для до 8 портов SATA).
Процессоры Core Ultra оснащены 24 линиями PCIe: 20 версий 5.0 и 4 – версии 4.0. Также имеется встроенный контроллер Thunderbolt 4, который предоставляет 2 порта USB4 со скоростью до 40 Гб/с каждый.
Новая платформа LGA1851 с процессором и чипсетом Z890 предоставляет дополнительные 8 линий PCIe по сравнению с платформой LGA1700.

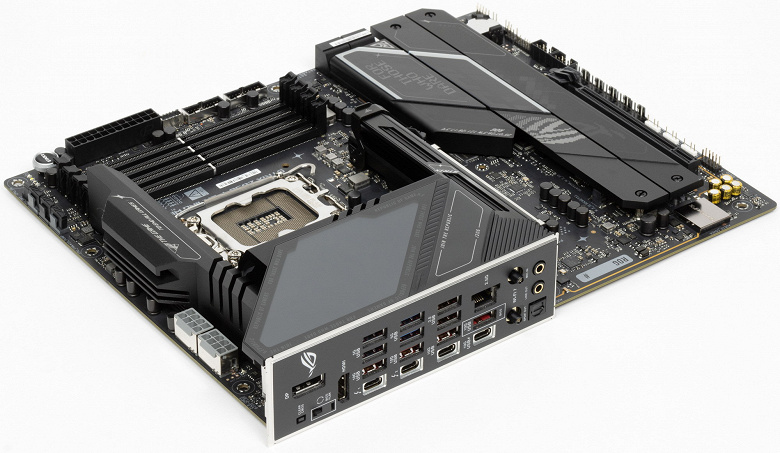

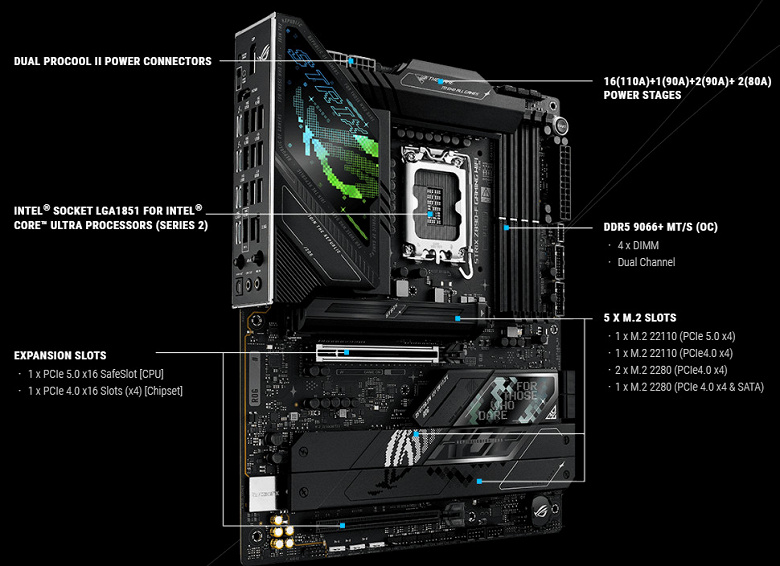

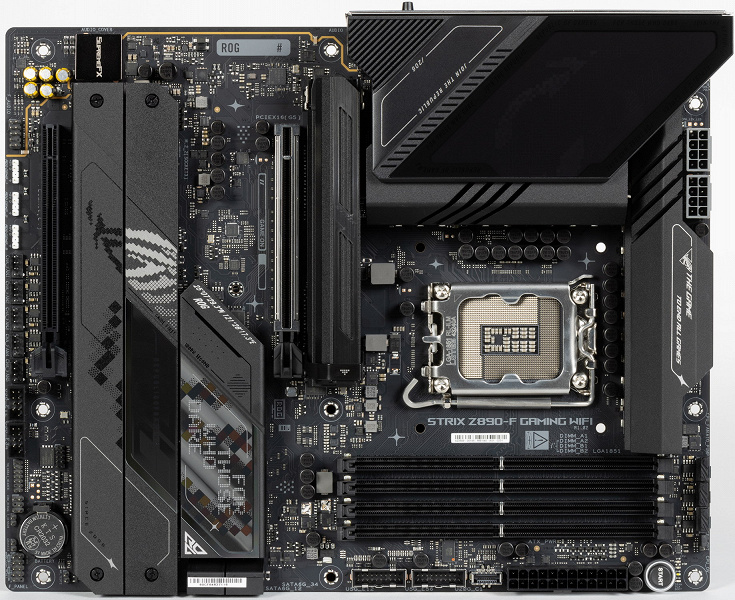

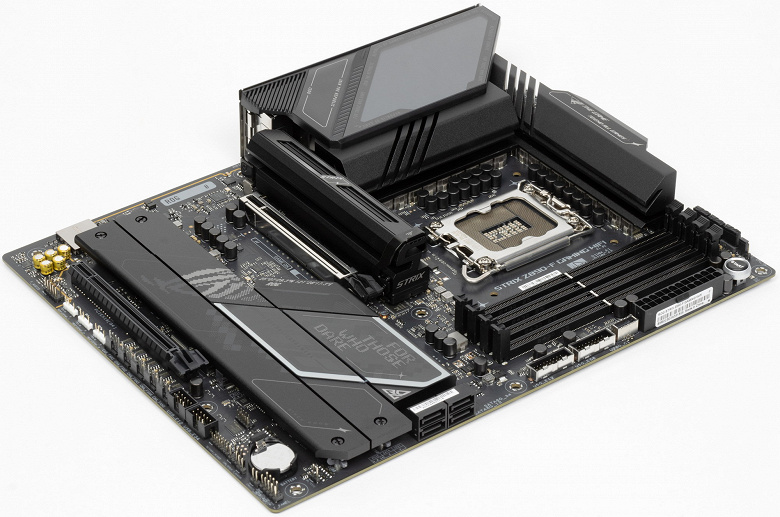

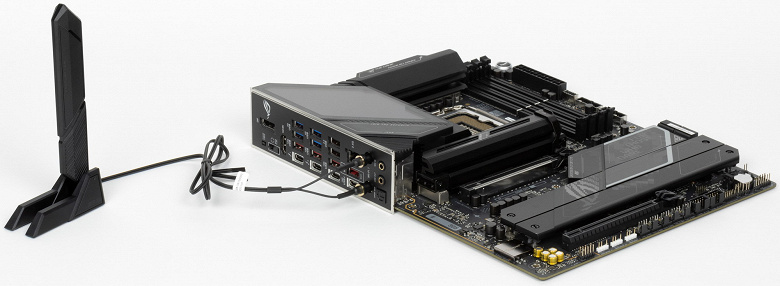

Сегодня мы рассмотрим продукт компании ASUS. Asus ROG Strix Z890-F Gaming WiFiНесмотря на принадлежность к топовому суббренду ROG, материнская плата относится к среднеуровневой серии Strix. Это плата не из дешевых, но всё же её ценник ниже, чем у флагманских моделей.
Asus ROG Strix Z890-F Gaming WiFi поставляется в коробке с фирменным дизайном серии ROG. Комплектация расположена под платежной схемой в отдельных отделениях.

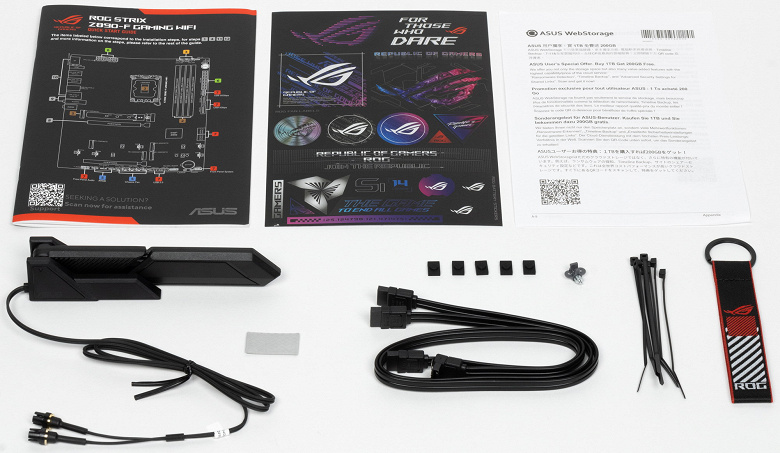

Помимо руководства пользователя и кабелей SATA, комплект поставки включает антенну для встроенного Wi-Fi-модуля, стикеры, запасные держатели накопителей в слотах M.2, набор пластиковых стяжек и фирменный брелок ROG.
ПО не предоставляется, но рекомендуется загружать последние версии драйверов и утилит с сайта производителя.
Сувенирный брелок от ROG может служить и как застежка «липучка».
На плате установлена заглушка на заднюю панель с разъемами.
Форм-фактор
ATX обладает размерами до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z890-F Gaming WiFi имеет размеры 305×244 мм и выполнена в форм-факторе ATX, на ней имеются 9 монтажных отверстий для установки в корпус.

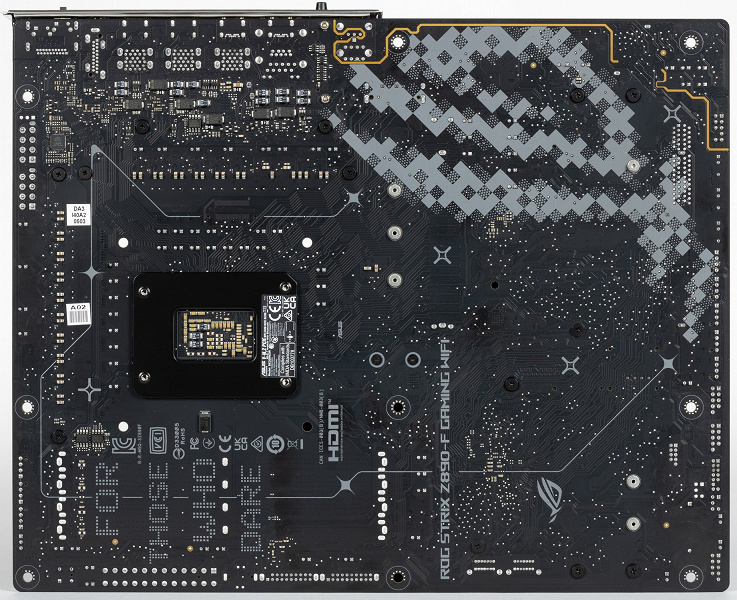

На обратной стороне находятся традиционные электронные логические элементы и контроллеры. Текстолит обработано хорошо: в местах пайки обрезаны острые концы. Бэкплейта отсутствует.
Технические характеристики
Классическая таблица с описанием возможностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9066 МТ/с (XMP), до 192 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с Одна беспроводная карта Intel Dual Band Wireless BE200 с поддержкой Wi-Fi 7 стандартов 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) и Bluetooth 5.4. |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, Z890, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_4, Z890, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_5, Z890, PCIe 4.0 x4 / SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 2 порта Type-A (черные) (GL850G) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (RTS5411) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (Z890) 2 × USB 3.2 Gen2: 2 порта Type-C (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 2 × USB4: 2 порта Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 3.2 Gen2 (Type-C) 2 × USB 2.0 (Type-A) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема кнопка сброса CMOS Кнопка обновления BIOS — Flash Back. |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V Один слот M.2 типа E задействован адаптером Wi-Fi. Один разъем для подключения USB 3.2 Gen2x2 Type-C. 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 Подготовлено 8 разъемов для подключения 4-контактных вентиляторов и водоохладительных систем. 3 разъема для подключения адресуемой ARGB-ленты Один разъем для подключения аудио на переднюю панель корпуса. 1 разъем для термодатчика Регулятор CPU_OV предназначен для отмены ограничения напряжения на процессоре. Один разъем для подключения дискретных карт Thunderbolt 4. Один разъем предназначен для подключения элементов управления с лицевой панели корпуса. 1 кнопка включения питания Power |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | В момент написания обзора цена составляла 60–65 тысяч рублей. |

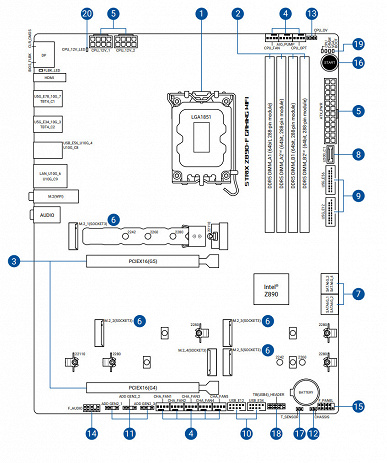

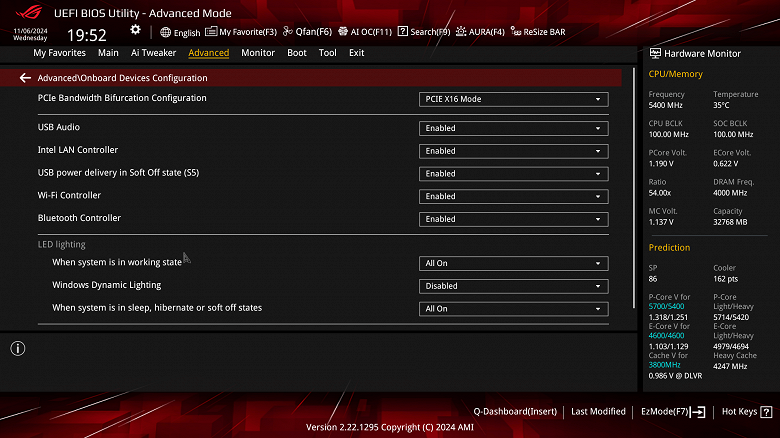

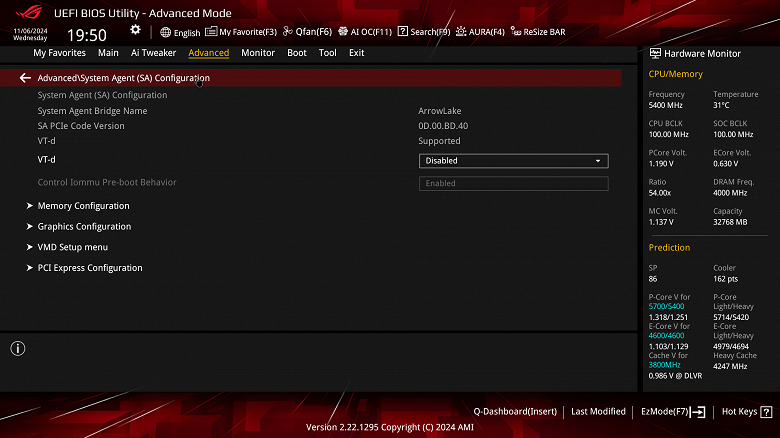

*Режим работы слота PCIe x16_1 можно изменить в настройках BIOS.

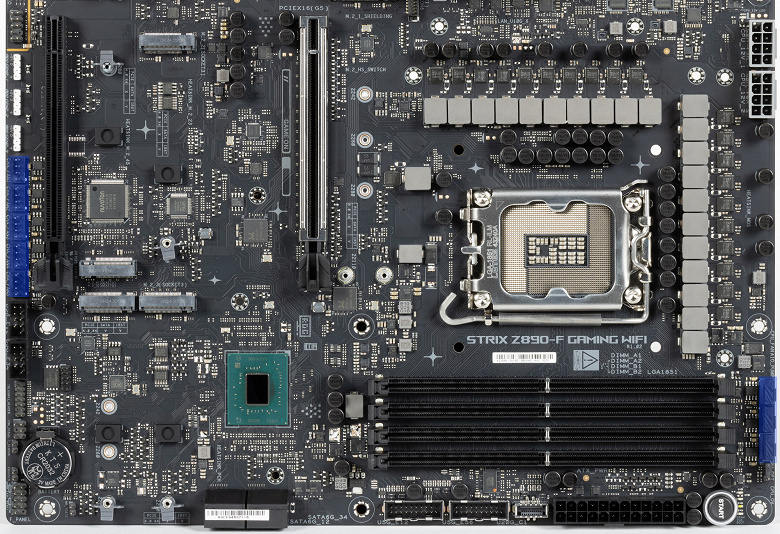

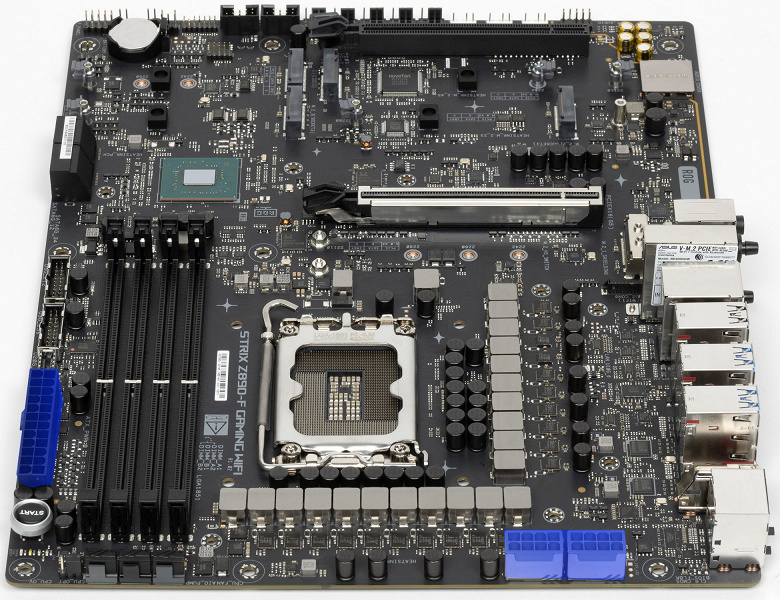

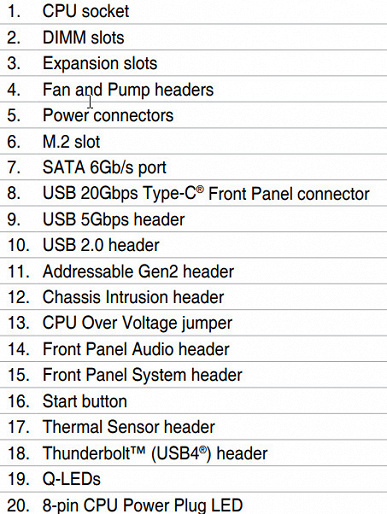

Ключевые компоненты: микросхема управления, центральный процессор, оперативная память.

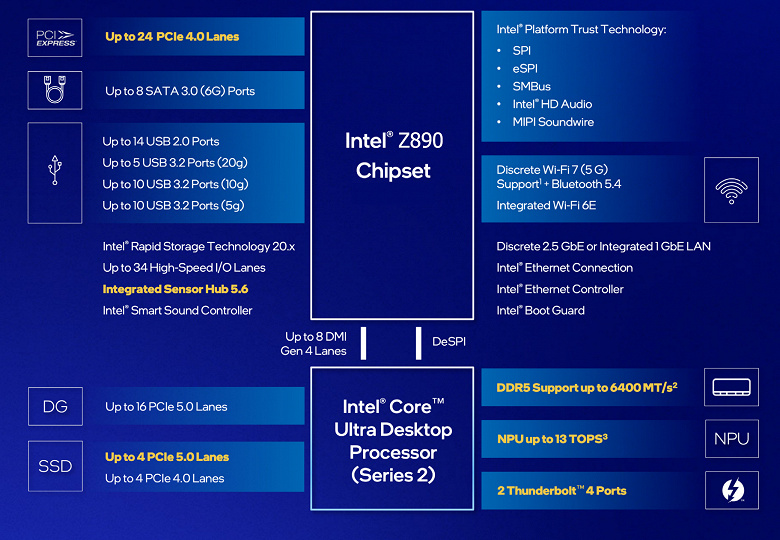

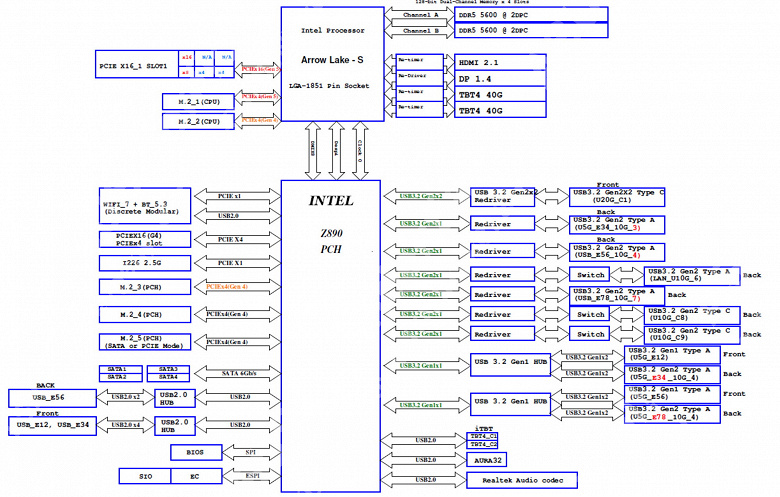

Схема работы связки чипсет+процессор.
Формульно память DDR5 до 6400 МГц поддерживается, но все понимают, что производители плат активно рекламируют: с помощью XMP-профилей частота достигает 8000 и более МГц. Данная плата поддерживает ПСП до 9066 МГц.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20Порты ввода-вывода PCIe 5.0, настраиваемые.
- Материнская плата оснащена шестнадцатью линиями и четырьмя линиями (PCIe x16 + M.2).
- Два порта расширения PCIe x16, работающие в режиме x8, и один разъем M.2.
- Восемь линий + четыре линии + четыре линии + четыре линии (накопитель PCI Express x16 в режиме x8 + три разъема M.2).
- 4Линии ввода-вывода PCIe 4.0 доступны для настройки производителями плат.

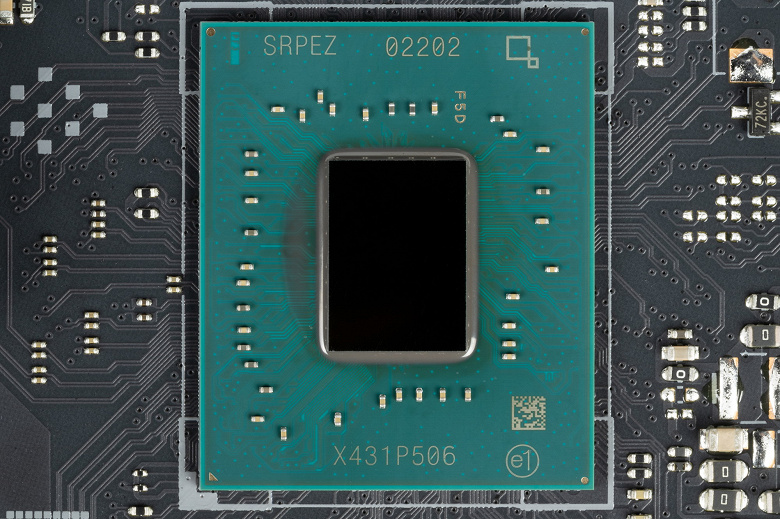

Взаимодействие с Z890 осуществляется по каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) предназначен для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не нуждающимися в большой пропускной способности (контроллерами вентиляторов, TPM, старой периферией). Audio High Definition (HDA) больше не используется, связь с аудиокодеками осуществляется по линиям USB 2.0.
Чипсет Z890 располагает 42 линиями ввода/вывода, распределение которых может быть гибким.
- до 10Есть порты USB 3.2 Gen1/2, количество которых может достигать 5 портов USB 3.2 Gen2х2. До 14 портов USB 2.0, из которых некоторые линии используются для поддержки портов USB 3.2, а каждый порт USB 3.2 Gen2х2 требует поддержки двух портов USB 3.2 Gen2.
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
В тексте жирным выделены HSIO — высокоскоростные линии ввода-вывода, общее количество которых (включая процессор и чипсет) составляет 60.

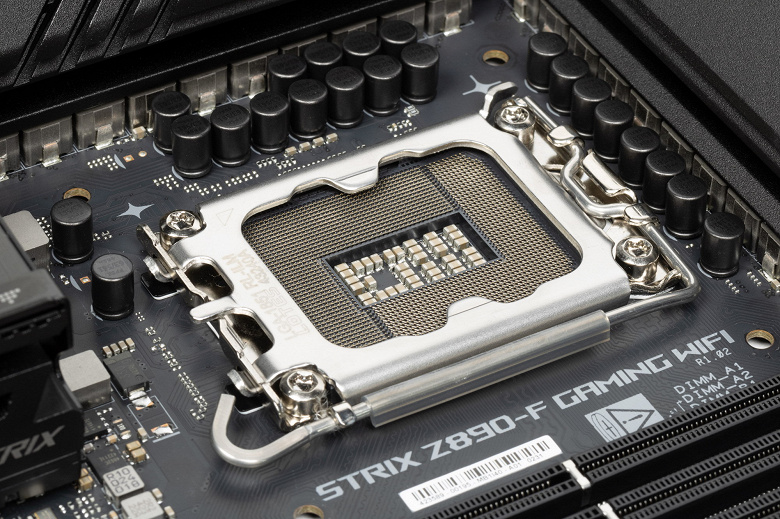

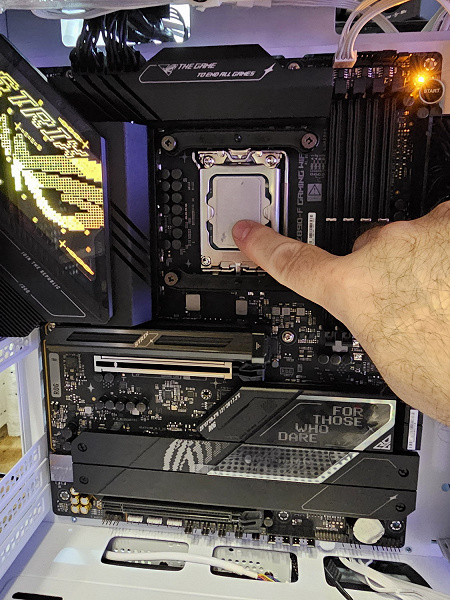

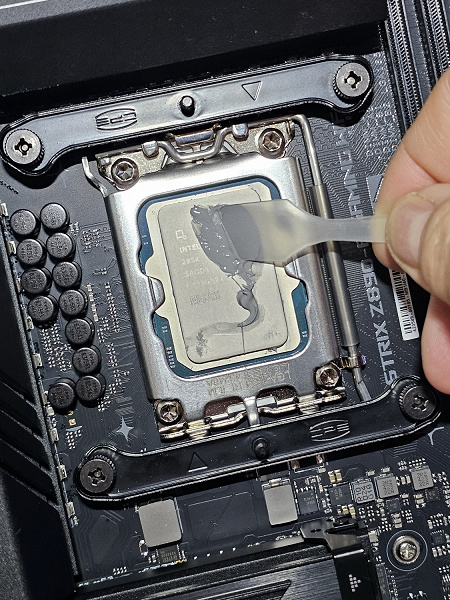

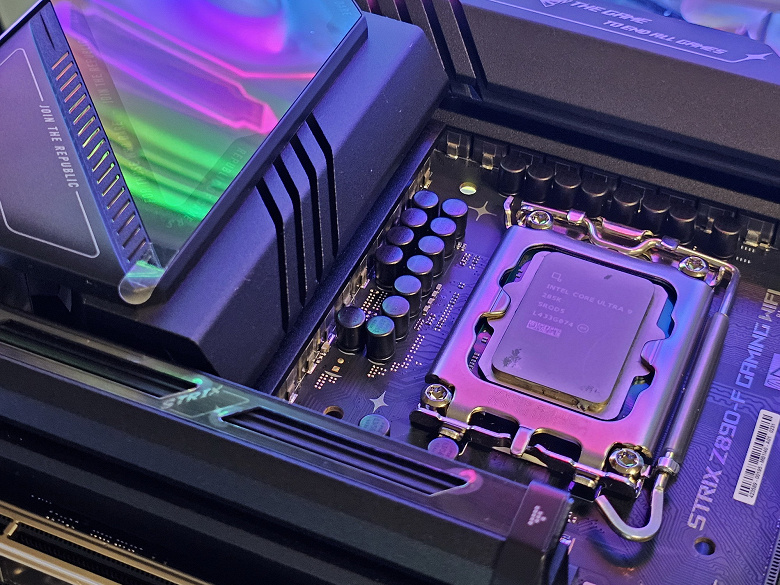

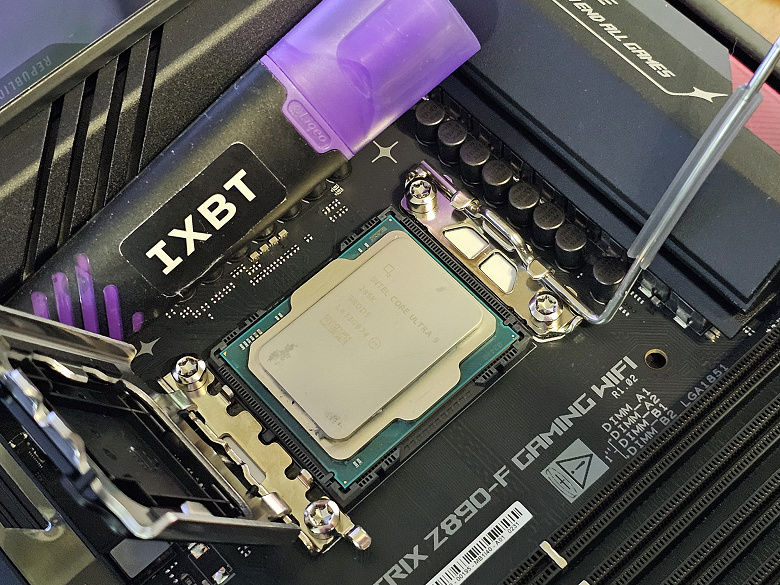

На материнскую плату Asus ROG Strix Z890-F Gaming WiFi можно установить процессоры Intel Core Ultra 2xx с разъёмом LGA1851.

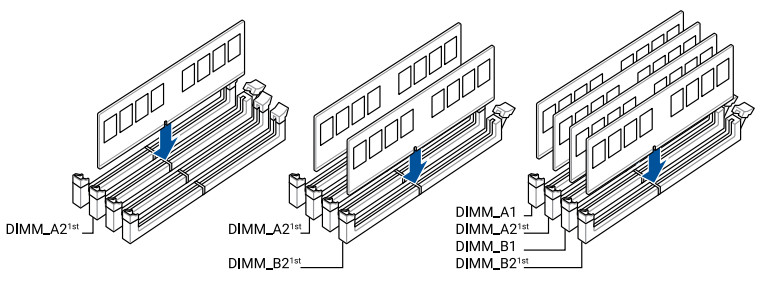

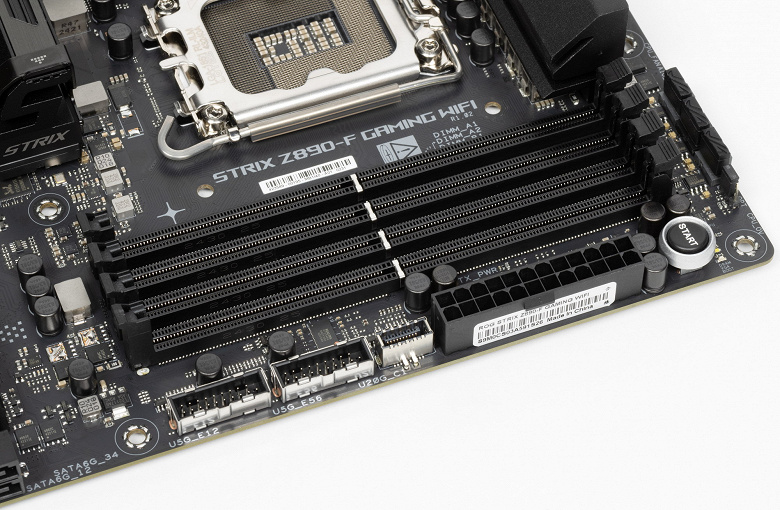

На плате Asus для установки модулей памяти предусмотрены четыре слота DIMM. При работе в режиме Dual Channel, при использовании двух модулей, необходимо установить их в слоты A2 и B2.
Данная плата работает с небуферизованной памятью DDR5, без ECC, и вмещает до 192 гигабайт. В качестве модулей можно использовать CUDIMM.
DIMM-слоты лишены металлического обрамления.
Внешние возможности: слоты PCIe, интерфейсы SATA, поддержка разных периферийных устройств.
После рассмотрения возможностей платформы Z890+Core обратимся к конкретной реализации этих возможностей в рассматриваемой материнской плате.
Помимо портов USB, о которых будет сказано позже, чипсет Z890 имеет 24 линии PCIe 4.0 и 8 портов SATA. Рассмотрим, сколько линий Z890 уходит на связь с каждым элементом.
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Слот M.2 (M.2_5) (4 линии PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
Занято 18 линий PCIe и 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь недоступна. В результате, одна линия USB 2.0 используется для связи с Realtek RTL4080, ещё одна — для поддержки Bluetooth. Контроллеры GL850G, RTS5411 и Aura также используют сигнальные линии USB 2.0 и 3.2 Gen1. Подробнее об этом в разделе «USB-портов».
Рассмотрим работу процессоров в этой конфигурации. У CPU Core Ultra 2xx 24 линии PCIe: 4 версии PCIe 5.0 назначены порту M.2 (M.2_1), 4 версии PCIe 4.0 – порту M.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Существует несколько вариантов распределения этих линий.
- Слот PCIe x16_1 имеет 16 линий (под видеокарту);
- Слот PCIe x16_1 разделен на 2 сегмента по 8 линийДля плат расширения Asus ROG с разъемами M.2.
- Слот PCIe x16_1 разделен на 4 сегмента по 4 линий каждый (для карт расширения с 4-мя слотами M.2).
Теперь в целом про слоты PCIe.

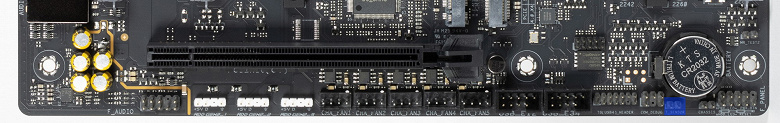

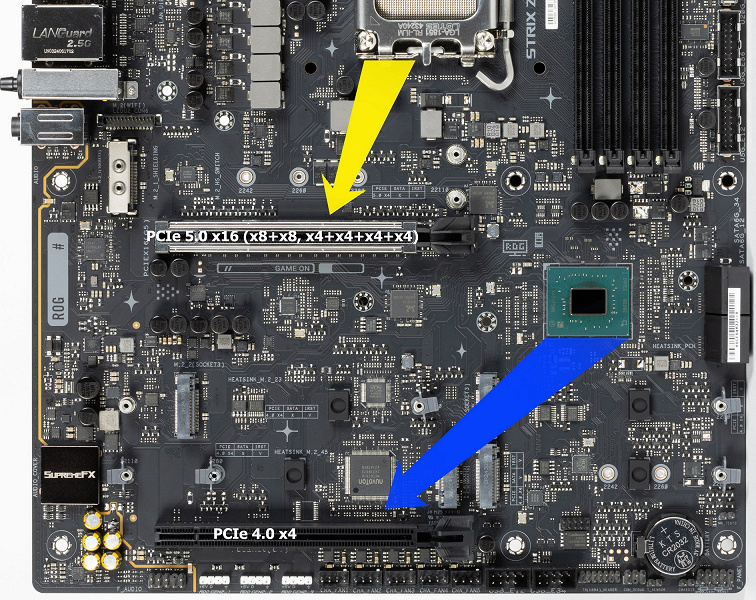

На плате два слота: PCIe x16_1 для видеокарт или других устройств, и PCIe x16_2 (фактически с четырьмя линиями PCIe 4.0).
Материнская плата не осуществляет перераспределения ресурсов между слотами, следовательно, мультиплексорам применение не требуется.
Ранее обсуждался первый разъем PCIe x16_1, соединенный с процессором. Второй разъем PCIe x16_2 подключен к чипсету Z890 и функционирует в режиме x4.

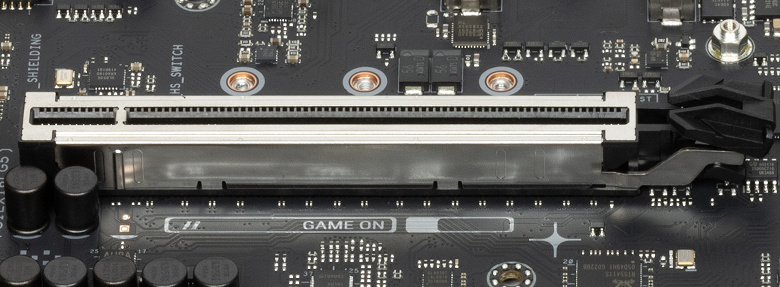

Слот PCIe x16_1 оснащен металлическим армированием из нержавеющей стали, повышающим его надежность и защищающим от электромагнитных помех.
Для извлечения видеокарт из разъема PCIe x16_1 предусмотрен специальный механизм Q-Release Slim: нужно поднять видеокарту в районе крепления. При этом срабатывает замок.
С помощью матплаты можно установить радиатор отопления любой конфигурации.

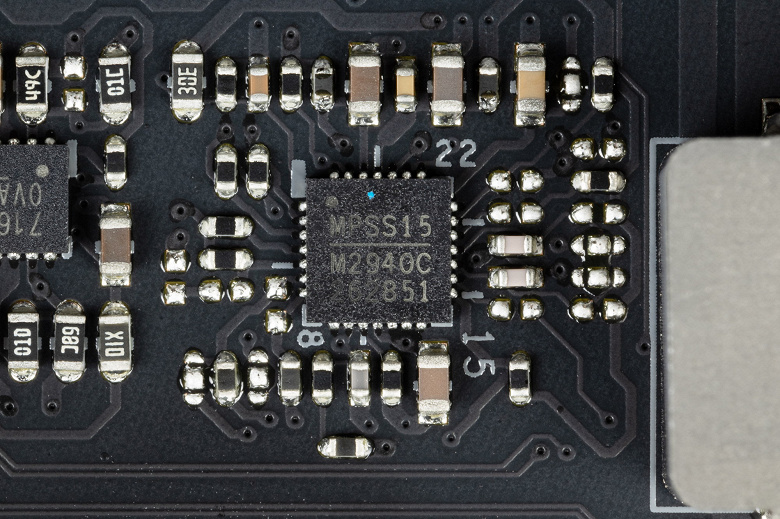

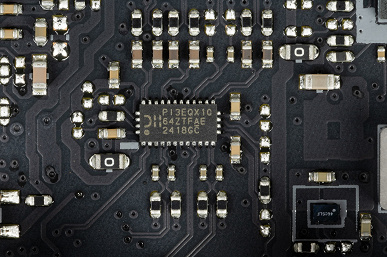

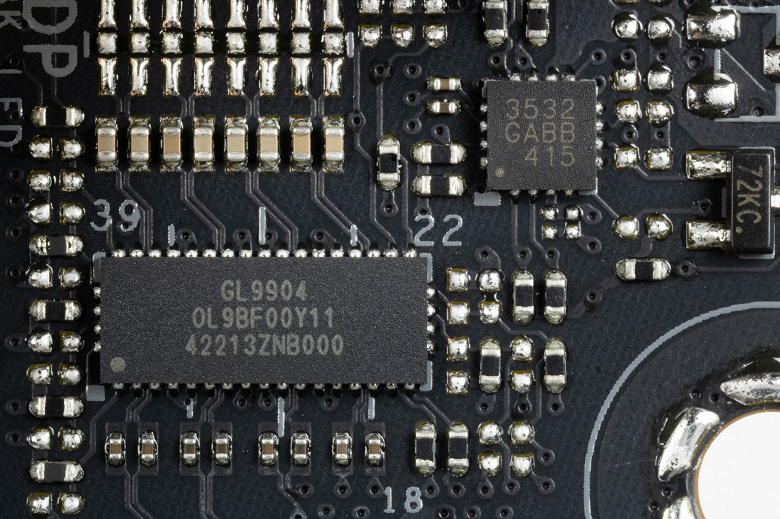

На плате для надежной работы установлены усилители сигналов на SATA-линиях от компании Genesys Logic.

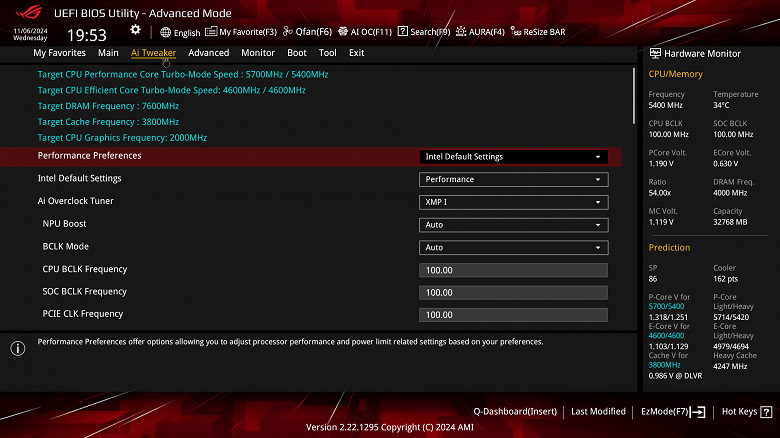

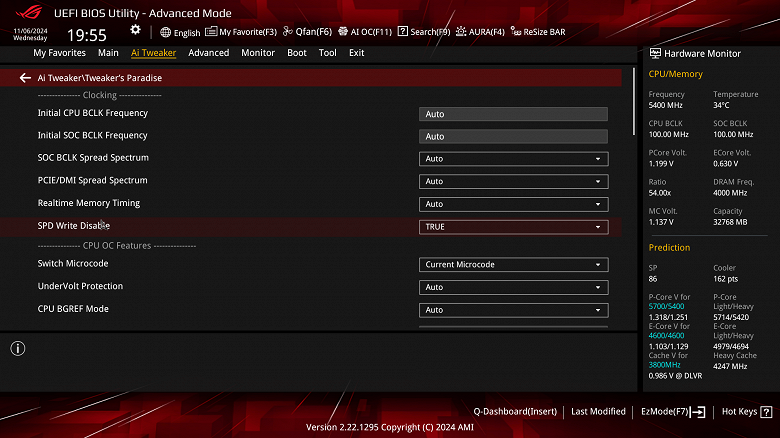

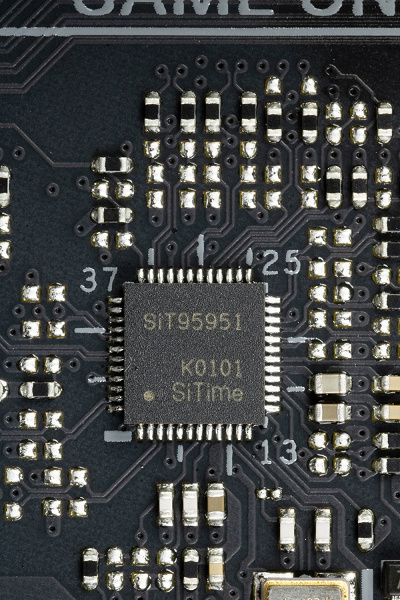

На плате для разгона имеется внешний тактовый генератор, дающий возможность регулировать частоты работы системной шины.
На очереди — накопители.

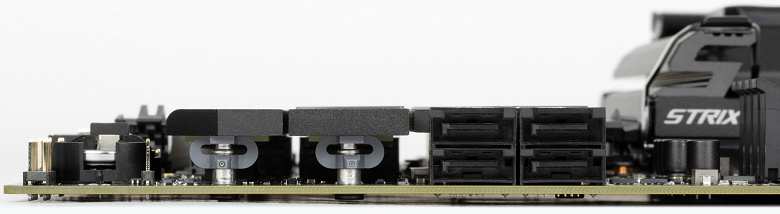

плата имеет четыре разъема Serial ATA с скоростью 6 Гбит/с и пять слотов для накопителей формата M.2. Четыре порта SATA (1, 2, 3, 4) работают через чипсет Z890 и поддерживают создание RAID.

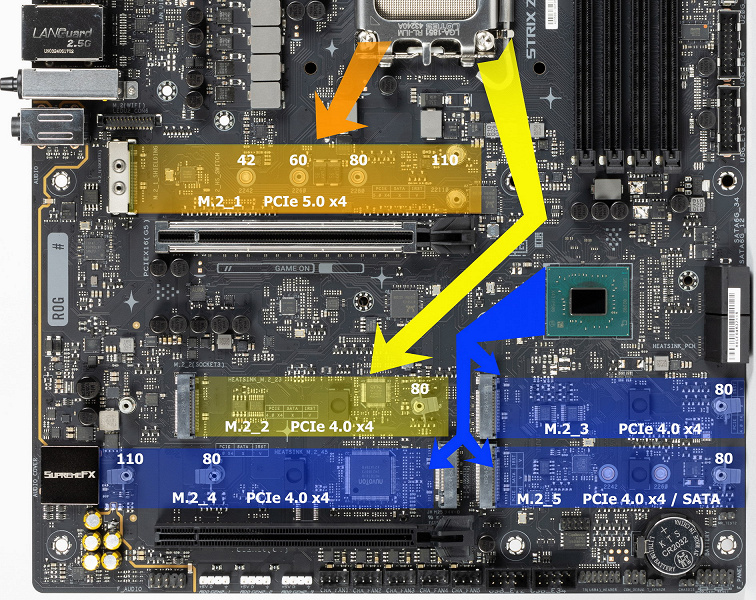

На материнской плате пять разъемов формата М.2.

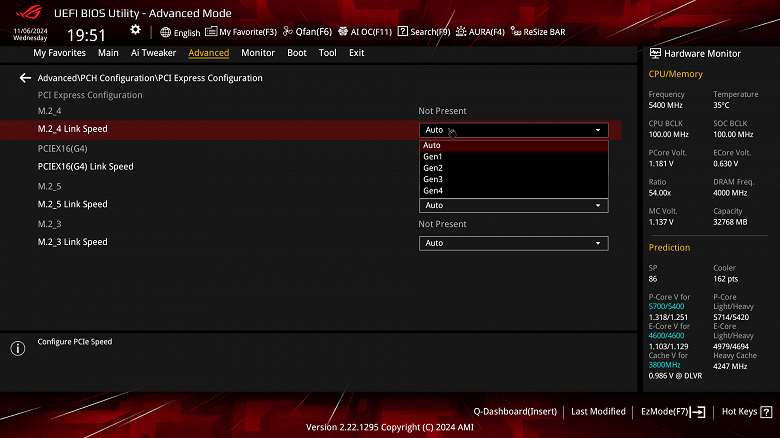

M.2_3, M.2_4 и M.2_5 получают данные от чипсета Z890, а M.2_1 — от процессора PCIe 5.0, а M.2_2 — от него PCIe 4.0.

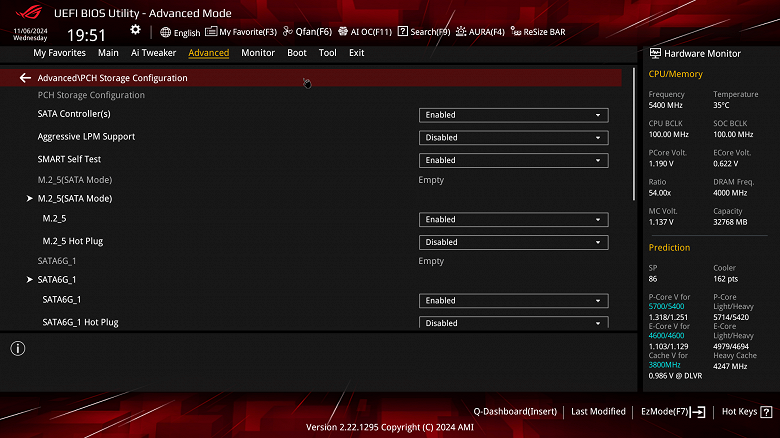

Первые 4 слота M.2 работают с модулями только с PCIe интерфейсом. А M.2_5 поддерживает еще и SATA-интерфейс.
Все слоты M.2 совместимы с модулями размером 2280. Слоты M.2_1 и M.2_4 также поддерживают размер 22110, а слот M.2_1 еще и размеры 2242 и 2260. RAID можно организовать на всех слотах M.2.
В модели M.2_1 особое внимание уделено новому способу крепления накопителей с использованием технологии Q Slide: модуль фиксируется подвижной пластиной, скользящей по слоту.
Остальные слоты M.2 также оснащены удобным креплением накопителей с помощью поворотных замков на стойках.

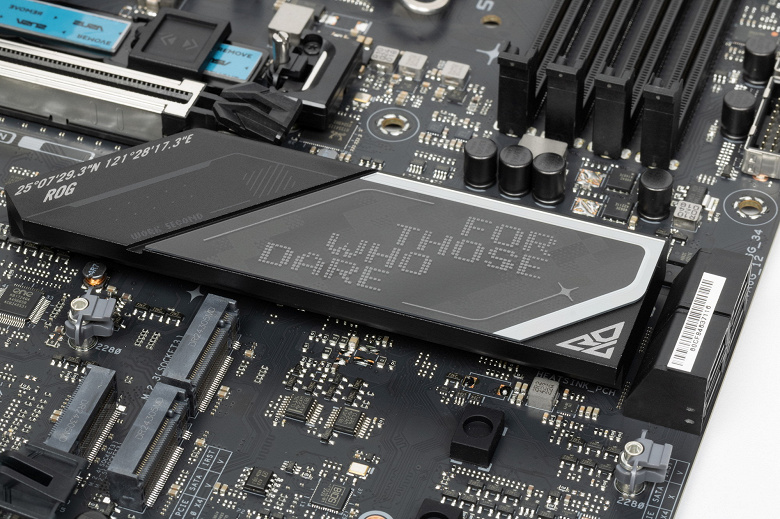

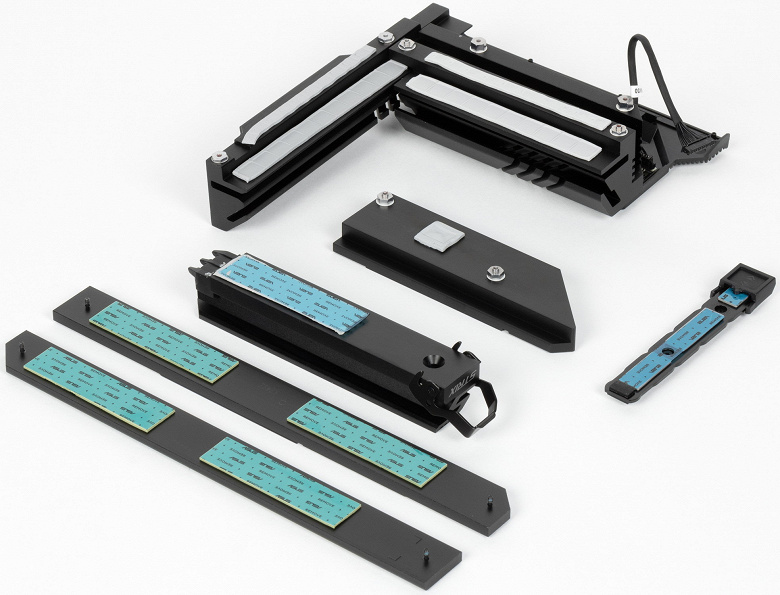

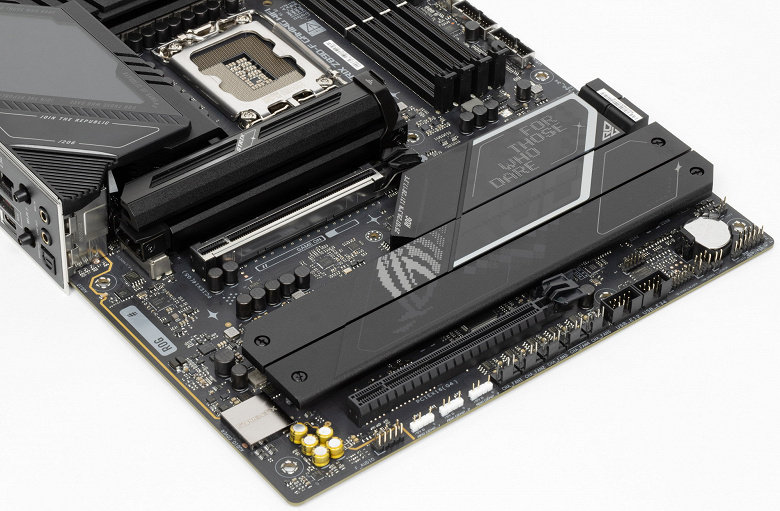

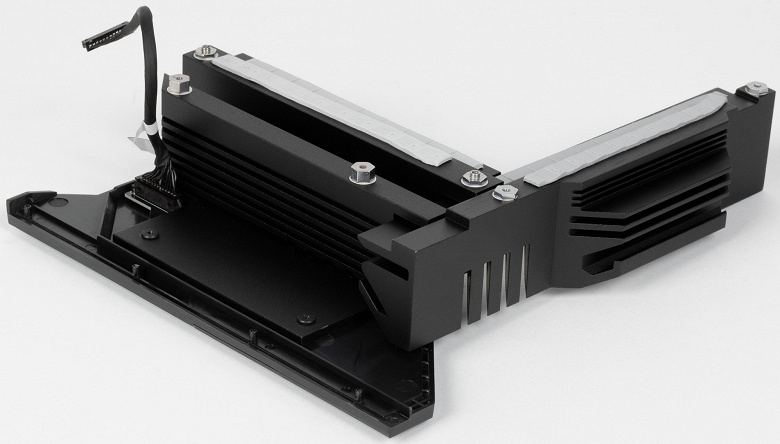

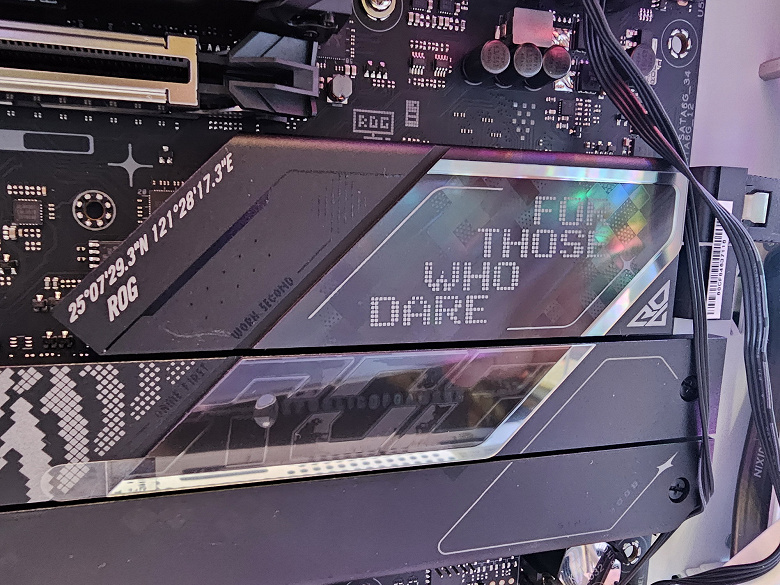

Все слоты M.2 оснащены радиаторами. Верхний слот M.2_1 оборудован отдельным мощным радиатором, а остальные слоты M.2 разделяют общий радиатор. Слот M.2_1 помимо верхнего радиатора имеет еще и радиатор для охлаждения тыльной стороны модулей. Радиатор этого слота легко снимать и устанавливать с помощью откидывающегося защелки.
Другие особенности на плате

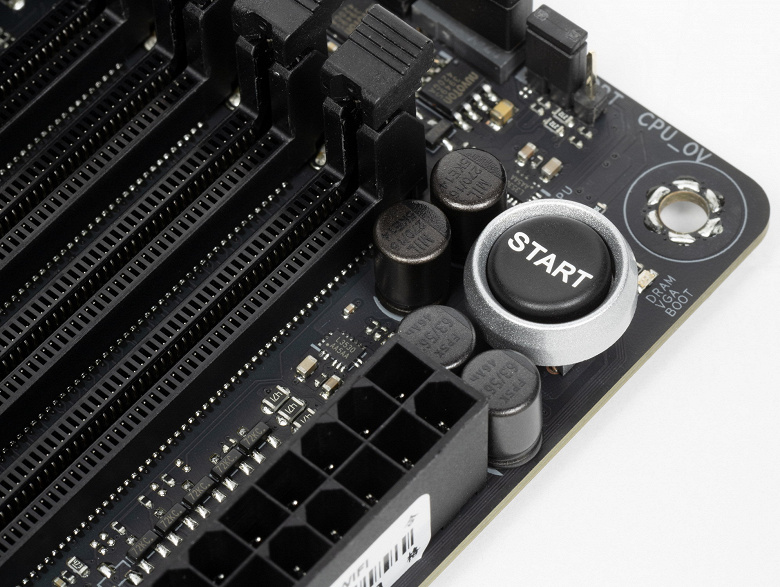

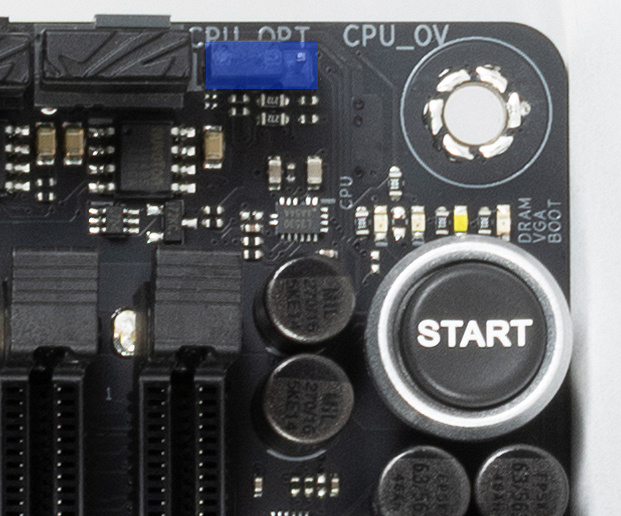

О других элементах платы также стоит поговорить. На ней расположена кнопка включения, но отсутствует кнопка перезагрузки.

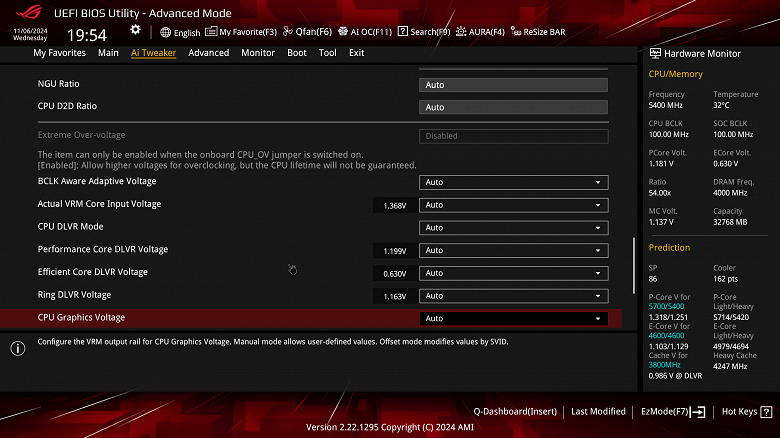

Игровой плата с возможностью разгона, предоставляет возможность снимать ограничения по напряжению на процессоре при помощи перемычки.
Матплата снабжена гнездом для термодатчика.

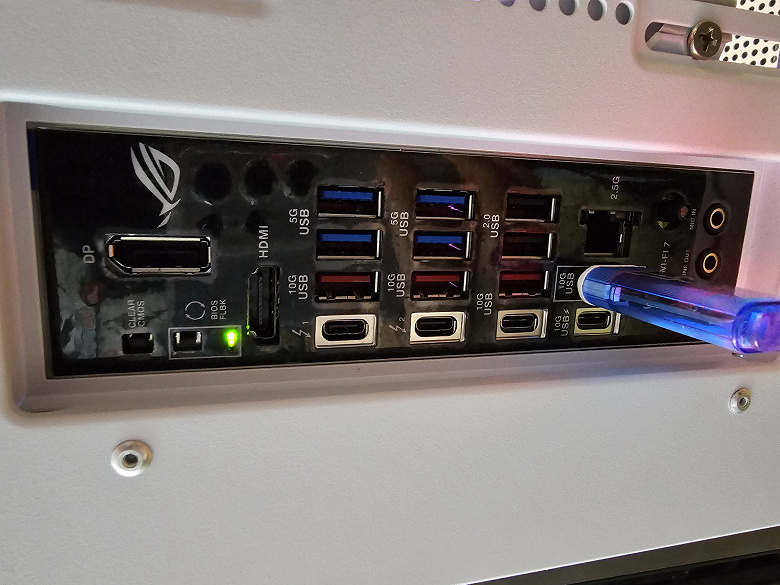

Возможен сброс CMOS при помощи кнопки на задней панели. На плате также установлены световые индикаторы, сигнализирующие об ошибках в работе компонентов системы.

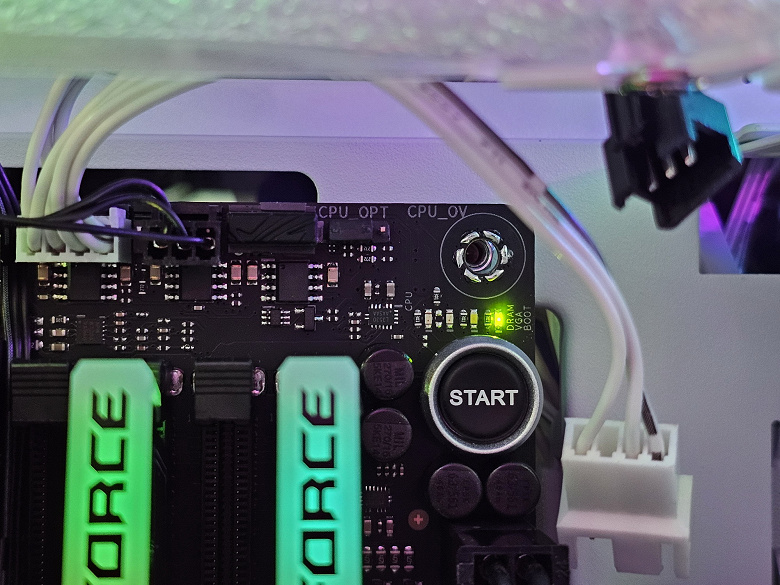

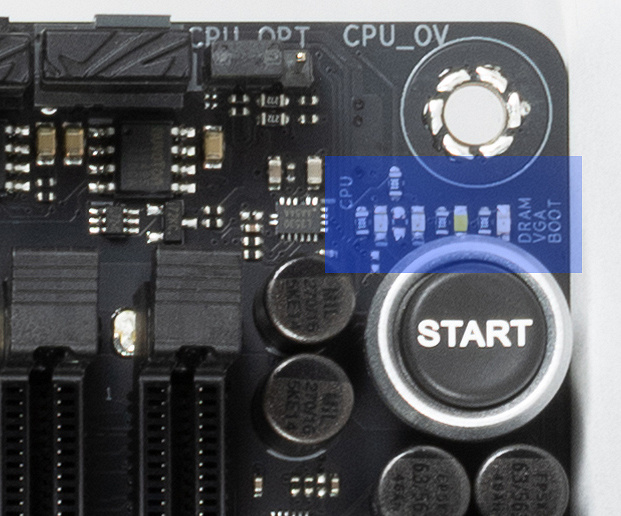

Если при запуске компьютера до начала загрузки операционной системы все индикаторы потухнут, то всё в порядке.
Традиционного табло POST-кодов (или Q-code) нет.

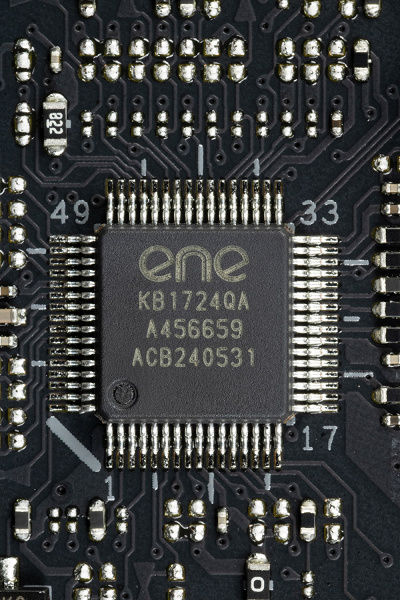

Важно также отметить возможности материнской платы по подключению RGB-подсветки. Представлено три разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент и устройств. Разъемы находятся вдоль нижнего края платы. Разъемов для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент и устройств нет.
Инструкции по подключению идентичны для всех материнских плат с поддержкой подсветки.

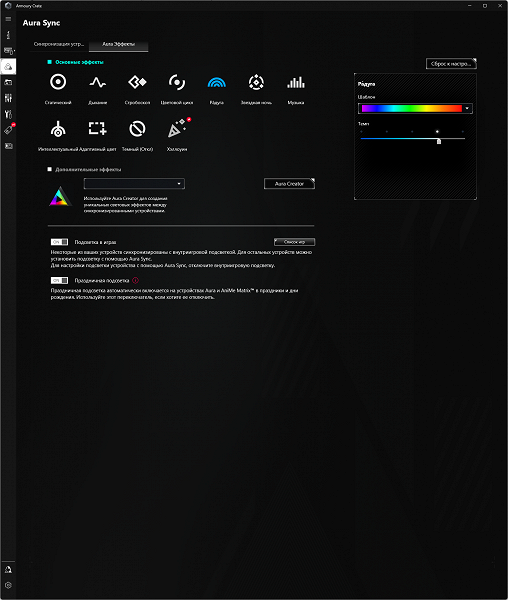

Управление синхронизацией подсветки на материнских платах Asus обычно осуществляется контроллером, обозначенным как Aura.

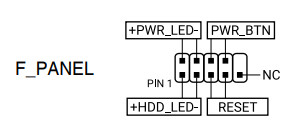

Конечно, предусмотрен также традиционный набор штырьков FPanel для подсоединения проводов к лицевой панели корпуса.

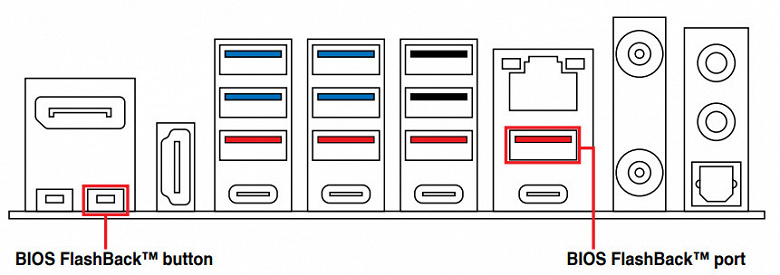

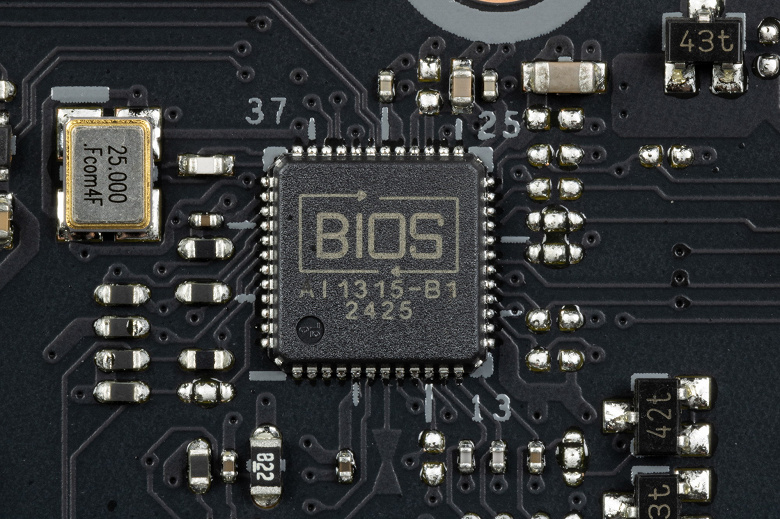

Материнская плата оснащена технологией «холодной» прошивки BIOS (для этого не требуется оперативная память, процессор и другие компоненты, достаточно лишь подключения питания) — BIOS Flashback.
Для обновления BIOS нужно сначала запустить программу переименования файла прошивки из архива. Затем записать файл прошивки в корень на USB-накопитель и вставить его в специально отмеченный порт USB. После этого запустить устройство, удерживая кнопку три секунды.
Система не запустится, на индикаторе отобразится мигающий зелёный сигнал обновления BIOS, и будет гореть один из светодиодов состояния системы (оранжевый).
Для осуществления этого процесса без задействования процессора применяется собственный контроллер, имеющий краткое название.

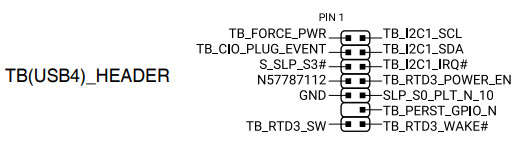

Для подключения дискретной видеокарты, поддерживающей Thunderbolt 4 (если возможностей процессора не хватает), предусмотрено специальное гнездо.
Функции периферии: порты USB, сетевые интерфейсы, устройства ввода-вывода.

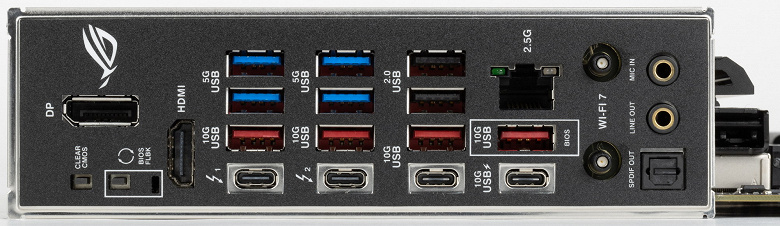

Внимательно рассмотрим теперь USB-порты и остальные разъемы. Начнем осмотр с задней панели, где расположены большинство из них.
Чипсет Z890 поддерживает не более четырнадцати портов USB: до десяти портов USB 3.2 Gen1, до десяти портов USB 3.2 Gen2, до пяти портов USB 3.2 Gen2x2 и/или до четырнадцати портов USB 2.0.
Мы также не забыли про 24 линии PCIe 4.0 для поддержки накопителей, сетевых и других контроллеров.
Что получается? На материнской плате всего 23 порта USB.
Один порт USB 3.2 Gen2x2 выполнен на базе чипсета Z890 и доступен в виде одного внутреннего разъема типа C.

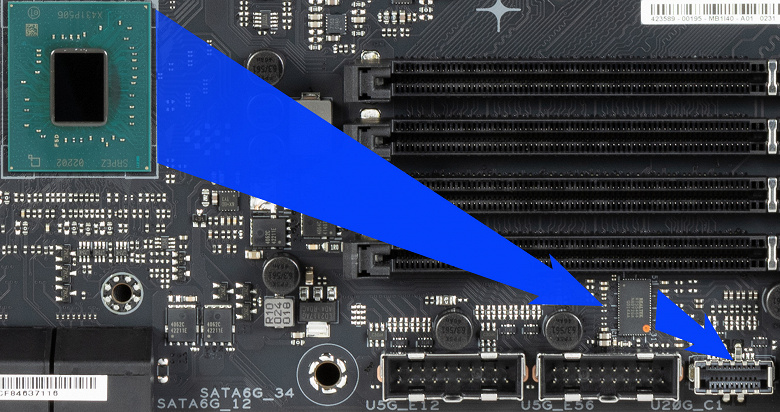

Есть восемь портов USB 3.2 Gen1: четыре работают через контроллер Realtek RTS5411.

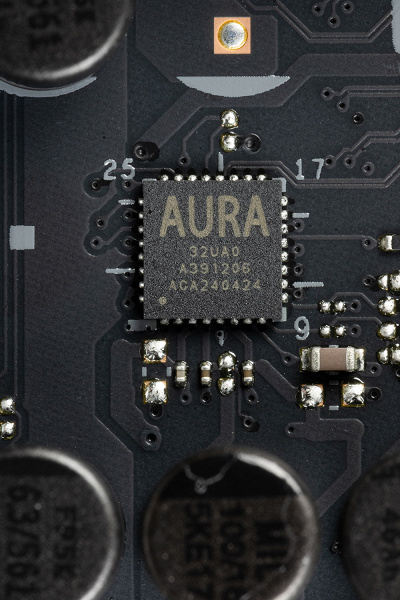

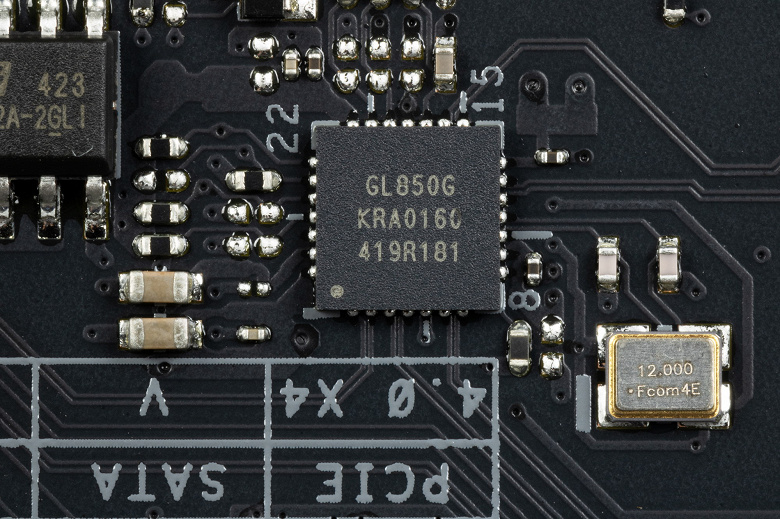

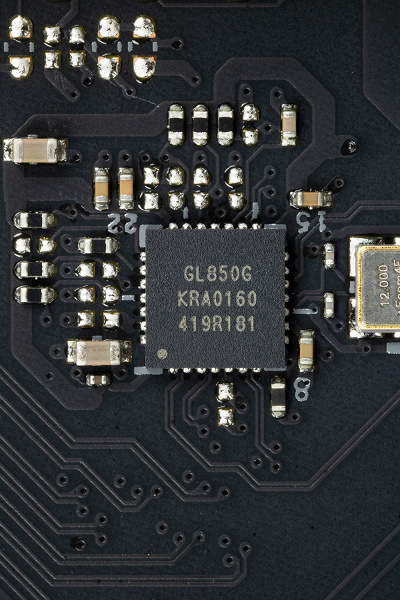

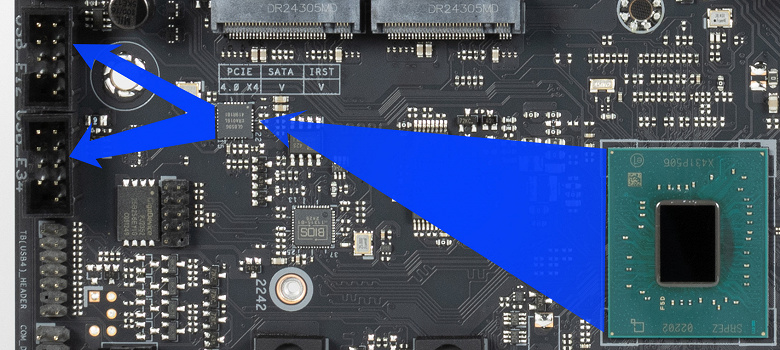

Хаб GL850G оснащен линиями USB 2.0, контроллером Aura для управления подсветкой и двумя усилителями сигнала Thunderbolt4. Сам хаб получает 1 линию USB 2.0 от Z890.
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Логика Генезис GL850G (хаб с четырьмя портами USB 2.0 по двум внутренним разъёмам) 1 линия USB 2.0);
- Логика Генезис GL850G (хаб с двумя портами USB 2.0 Type-A и поддержкой контроллеров). 1 линия USB 2.0);
- Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
- Bluetooth (Intel BE200) (1 линия USB 2.0).
Еще 2 контроллера используют линии USB 3.2 Gen1 от Z890:

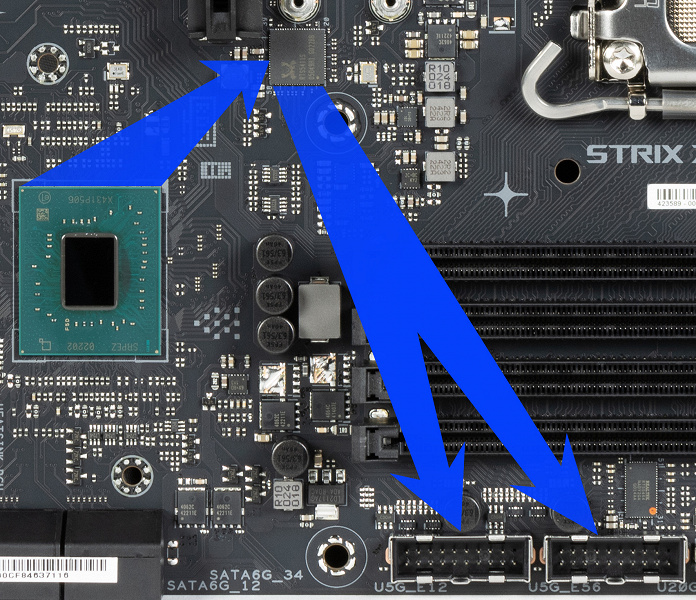

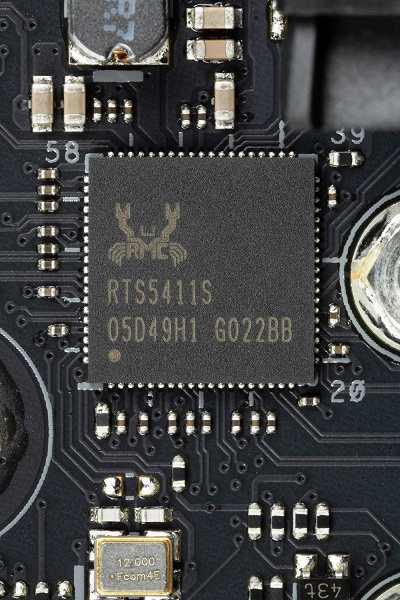

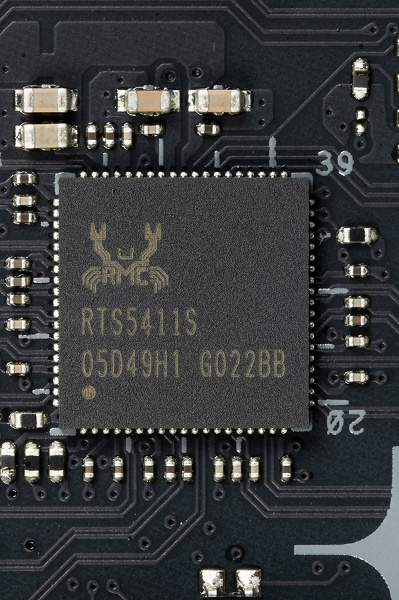

- Realtek RTS5411 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);
- Реалтек RTS5411 (4 порта USB 3.2 Gen1 через разъемы Type-A на тыльной панели). 1 линия USB 3.2 Gen1)

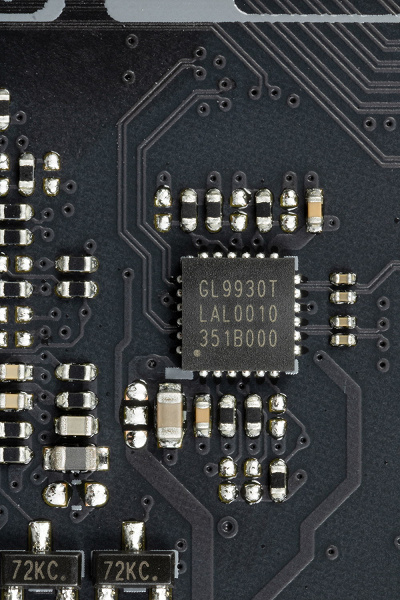

Через чипсет Z890 доступны высокоскоростные порты USB.
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 6 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen1 на обеспечение 2х контроллеров
= 10 высокоскоростных портовКаждый высокоскоростной порт USB комплектуется портом USB 2.0. Значит, из десяти портов USB 2.0 уже заняты. Еще четыре порта USB 2.0 используются для питания контроллеров. Итого 14 USB 2.0 портов реализовано.
Ну и 22 линии PCIeПоддержка другой периферии представлена 18 HSIO и 4 портами SATA.
В данной ситуации плата Z890 имеет 28 высокоскоростных портов из доступных 34. .

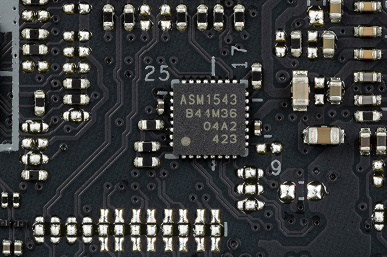

Внутренний порт USB 3.2 Gen2x2 способен подавать напряжение, необходимое для быстрой зарядки мобильных устройств (до 45 Вт). Порт USB 3.2 Gen2 Type-C на задней панели также имеет ре-драйвер для быстрого заряда таких же гаджетов (до 30 Вт). Остальные порты USB 3.2 оснащены ре-драйверами для стабильной работы с зарядкой устройств в обычном режиме.

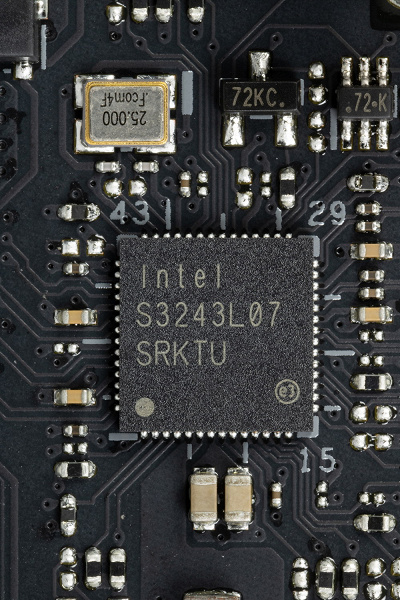

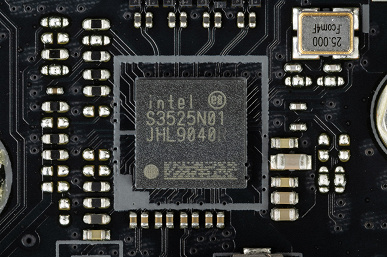

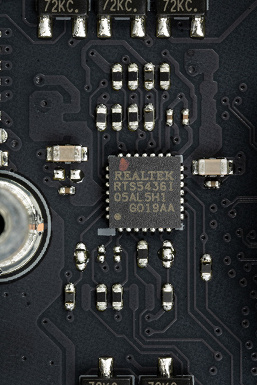

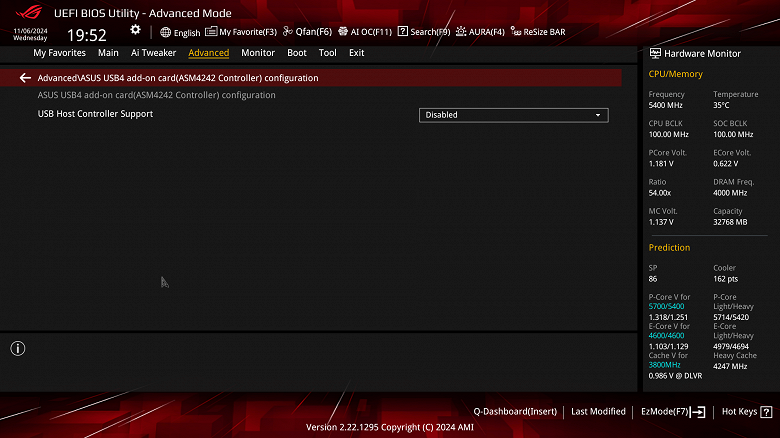

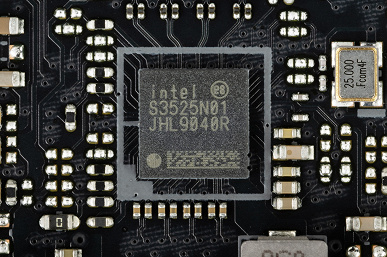

Поддержка USB4, выполненная на новой платформе Intel через аппаратный интерфейс Thunderbolt 4, интегрированный в центральный процессор, заслуживает особого внимания.

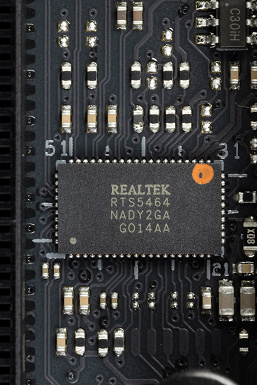

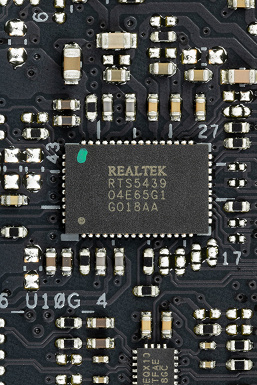

Для стабильной высокоскоростной передачи данных по протоколам USB4/TB4 плата оснащена двумя усилителями (ре-драйверами) производства Intel.
Теперь о сетевых делах.
Материнская плата имеет качественные коммуникационные возможности. Встроенный контроллер Intel i226-V обеспечивает работу по стандарту 2,5 Гбит/с в сети Ethernet.

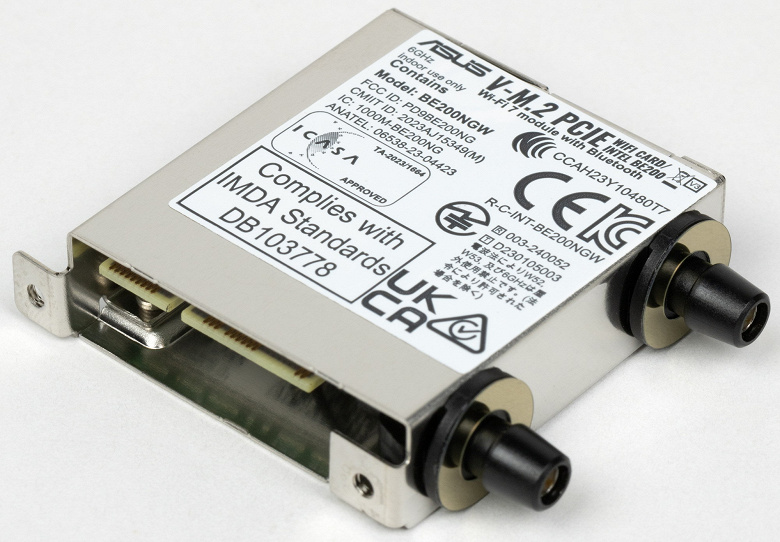

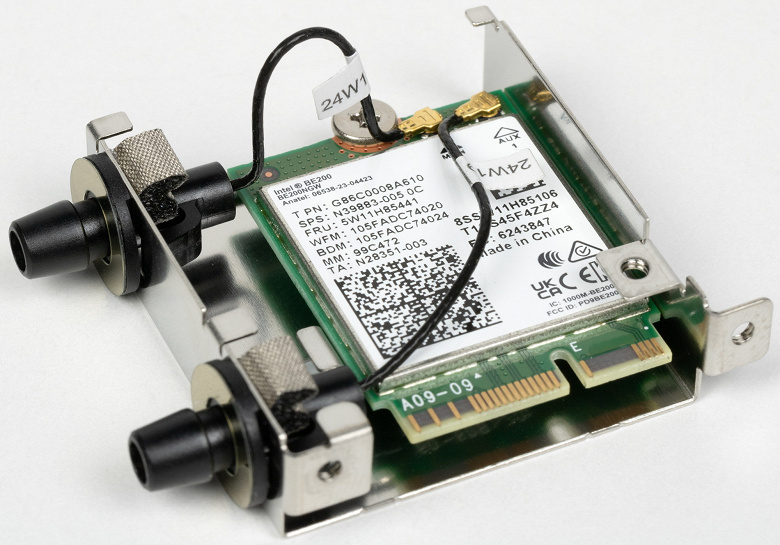

На контроллере Intel BE200 есть комплексный беспроводной адаптер, реализующий Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Его установлено в слот M.2 (E-key), а разъемы для внешних антенн выведены на заднюю панель.
Важно упомянуть новый способ крепления антенн к задней панели портов, который уже широко используется. Обращаю внимание: теперь антенны не нужно прикручивать, достаточно просто вставить их в разъем на матплате. Пластиковые замки надежно фиксируют сопряжение. Разъединение также осуществляется легко.

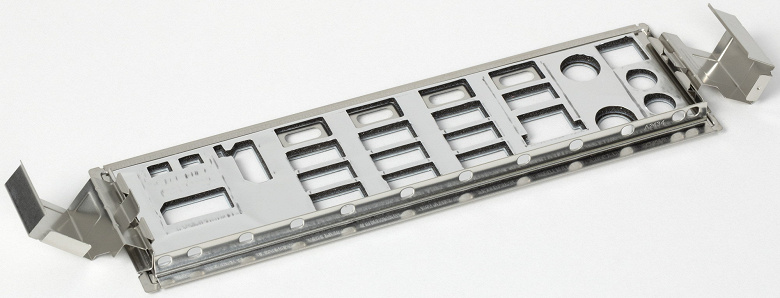

Закрывающая заднюю панель заглушка установлена и имеет внутреннюю экранировку для уменьшения электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.

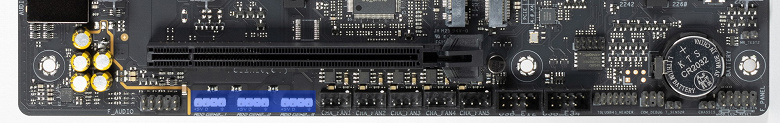

Перейдём к блоку ввода-вывода, разъёмам для подключения вентиляторов и прочих устройств. На плате расположено восемь разъёмов для подключения вентиляторов и помп. Расположение коннекторов для систем охлаждения таково:

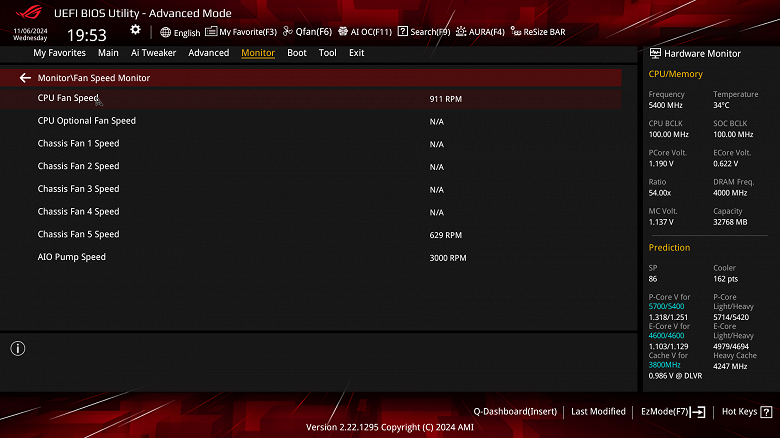

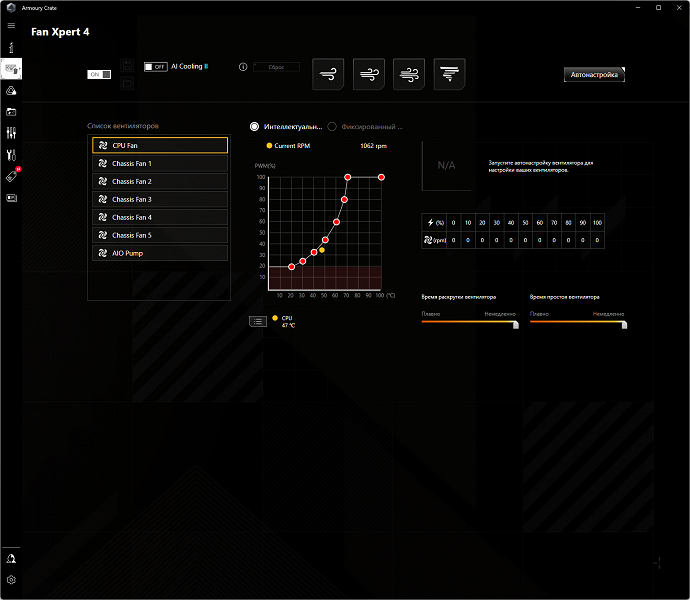

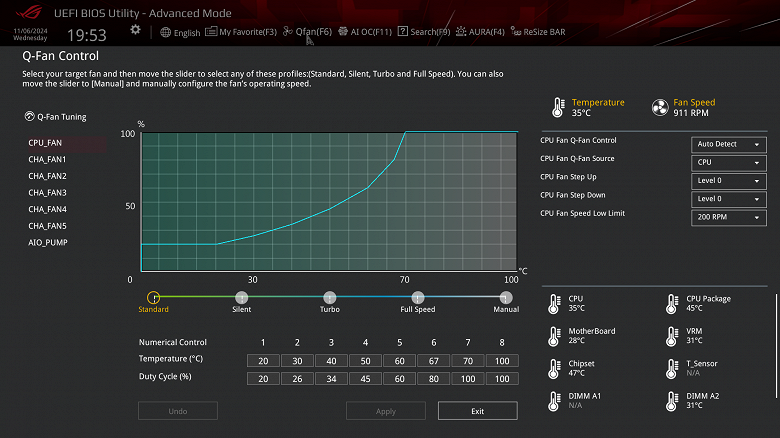

Через ПО или BIOS управляется все гнезда для подключения воздушных вентиляторов или помп. Возможно управление как через ШИМ, так и изменением напряжения/тока (все восемь гнезд рассчитаны на максимальный ток 2А и потребление до 24 Вт).

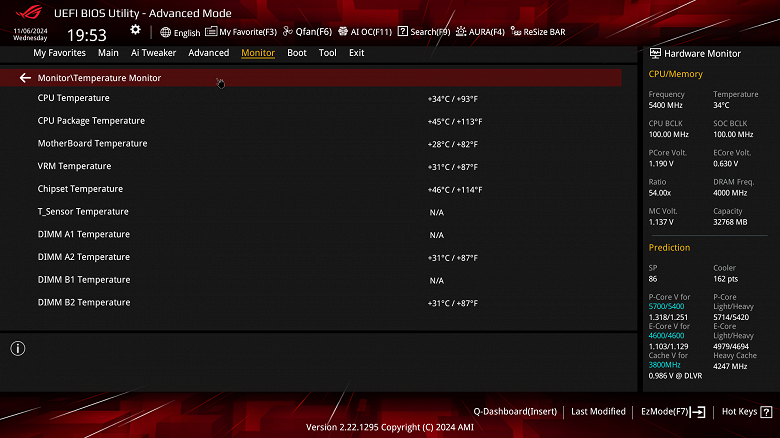

Контроллер Nuvoton NCT6701 следит за состоянием платы и управляет работой всех портов СО (и всего модуля Multi I/O).

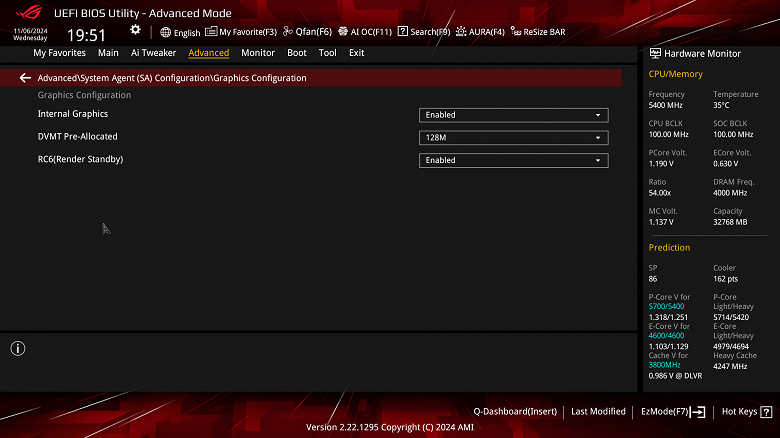

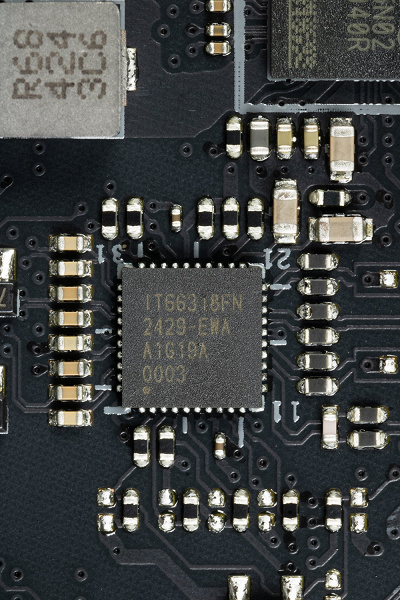

Матплата оборудована разъемом HDMI для вывода встроенной графики. Для повышения версии до 2.1 применяется специальный драйвер от ITE.
В наличии гнездо подключения DisplayPort, а также драйвер для повышения версии до 1.4а.
Мы также обращаем внимание на два разъема Type-C с поддержкой Thunderbolt 4, позволяющие передавать изображение с интегрированного графического ядра процессора на подходящие мониторы.
Аудиоподсистема

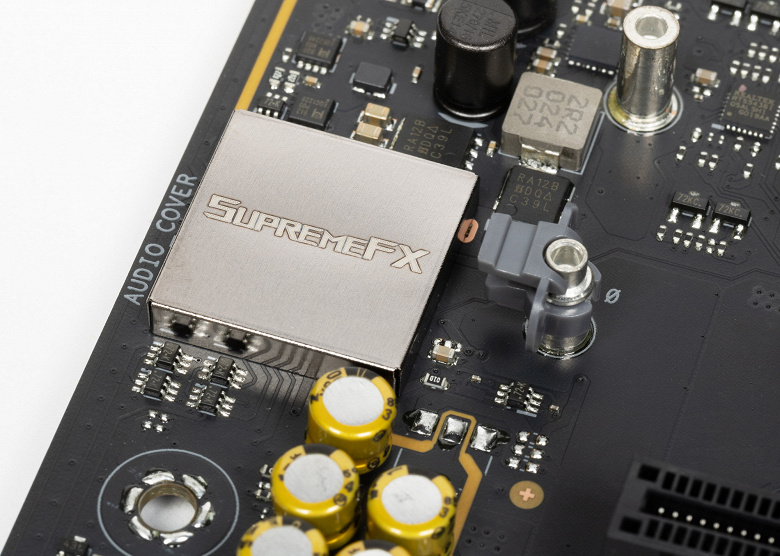

Данная плата оборудована аудиосистемой сRealtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Для работы кодека нужны сигнальные линии USB 2.0, так как протокол HDA «Азалия» устарел и исключен из новой платформы.

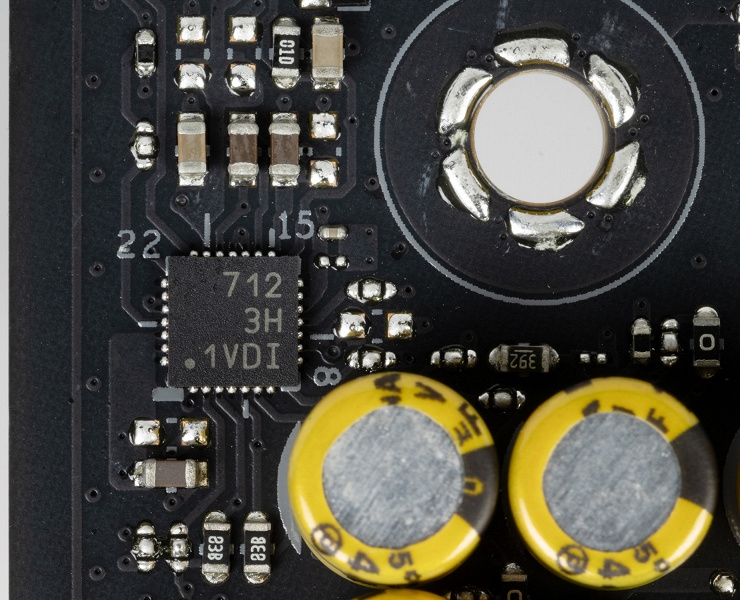

Имеется и операционный усилитель Savitech SV3H712.
На плате используются конденсаторы, предназначенные для аудиоаппаратуры.
Аудиосистема расположена в углу платы, не мешая другим компонентам. Карта оснащена двумя универсальными разъёмами с золотым покрытием для передачи сигналов, а также оптическим интерфейсом S/PDIF.

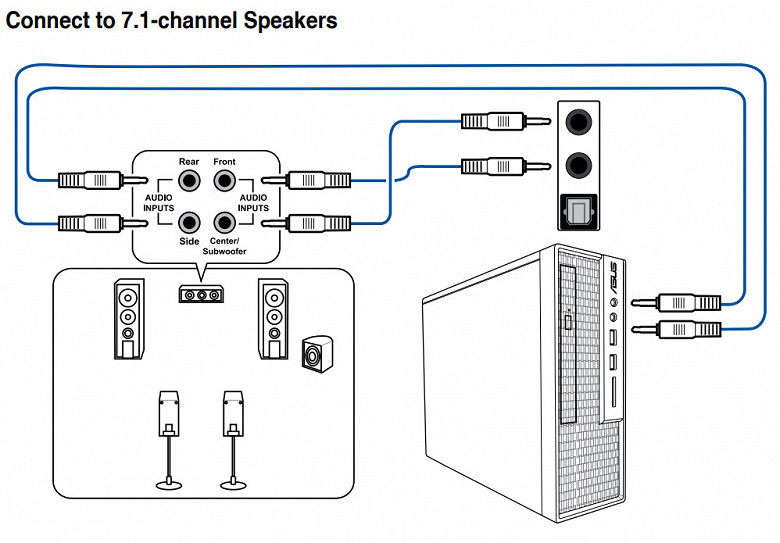

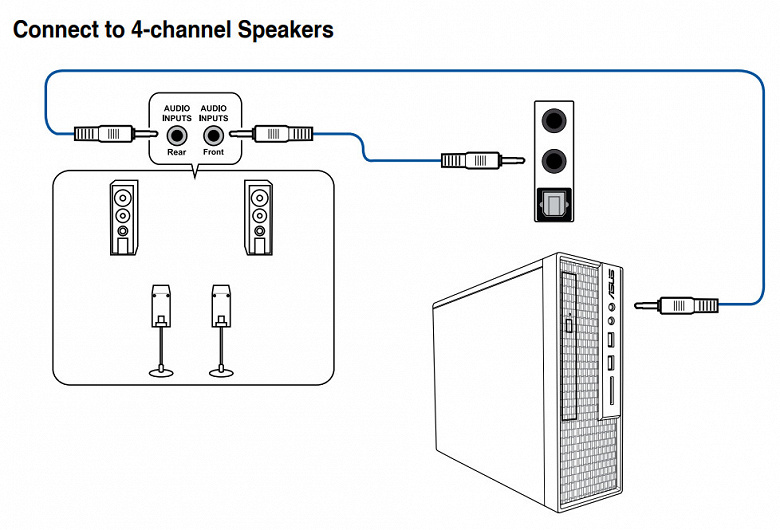

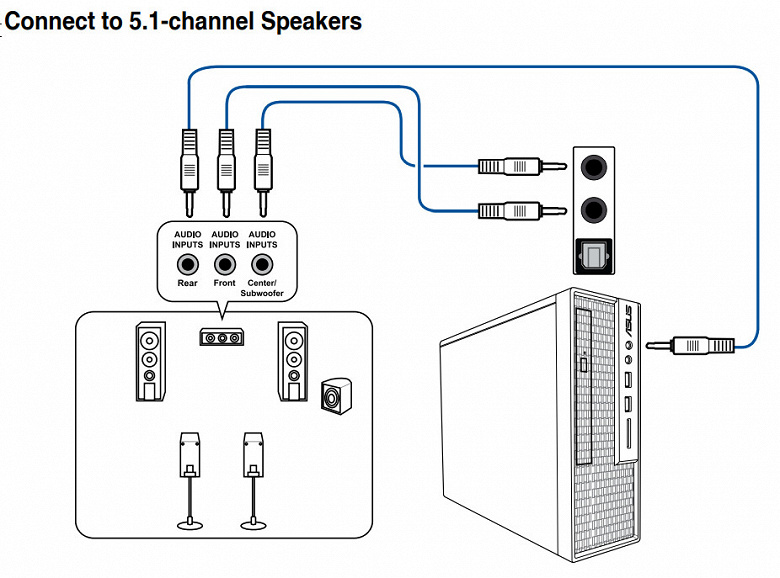

Вывод по схемам 4.0, 5.1 и 7.1 доступен посредством аудиогнезд на передней панели корпуса совместно с двумя гнездами на плате, а также через S/PDIF. Настройка схем выполняется при помощи программы, скачиваемой с сайта производителя.

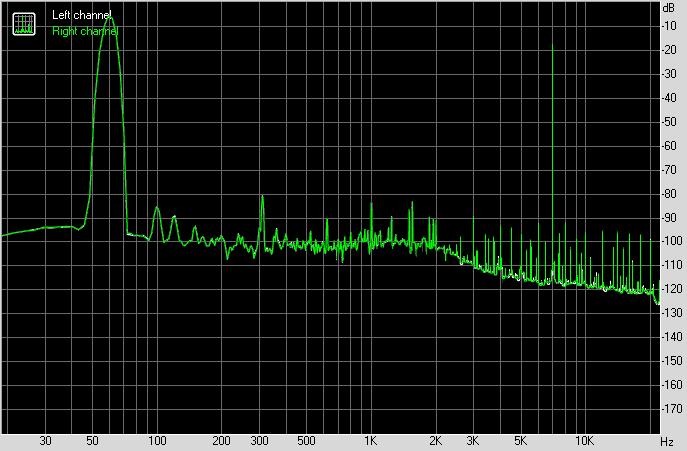

Результаты измерений аудиосистемы с помощью RMAA.
Для проверки выходного звукового тракта, предназначенного для наушников или внешней акустики, использовали внешнюю звуковую карту Creative E-MU 0202 USB и утилиту RightMark Audio Analyzer 6.4.5. Тестирование проводилось в стереорежиме с разрешением 24 бита/44,1 кГц. В ходе тестирования ИБП тестового ПК был физически отключен от электросети и работал на аккумуляторе.
Тестирование аудиотракта показало хороший результат.
| Тестируемое устройство | Asus ROG Strix Z890-F Gaming WiFi |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | Выход сзади — вход Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.02, -0.08
|
Отлично
|
| Уровень шума, дБ (А) |
-73.7
|
Средне
|
| Динамические диапазон, дБ (А) |
74.0
|
Средне
|
| Гармонические искажения, % |
0.011
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-64.5
|
Плохо
|
| Интермодуляционные искажения + шум, % |
0.052
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-60.9
|
Средне
|
| Интермодуляции на 10 кГц, % |
0.043
|
Хорошо
|
| Общая оценка |
Хорошо
|
Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.68, +0.02
|
-0.65, +0.05
|
| От 40 Гц до 15 кГц, дБ |
-0.08, +0.02
|
-0.05, +0.05
|

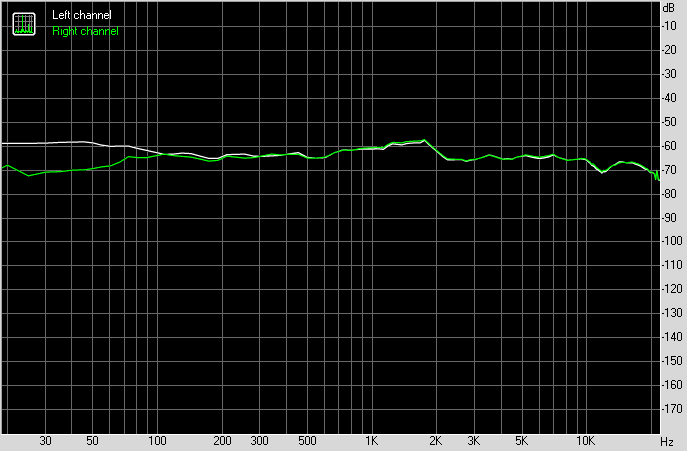

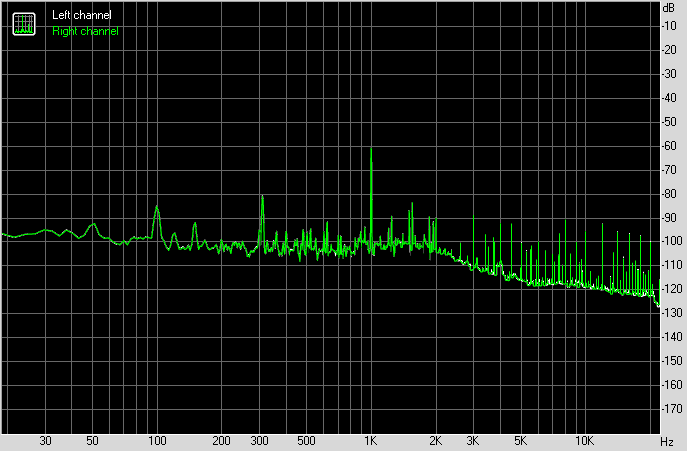

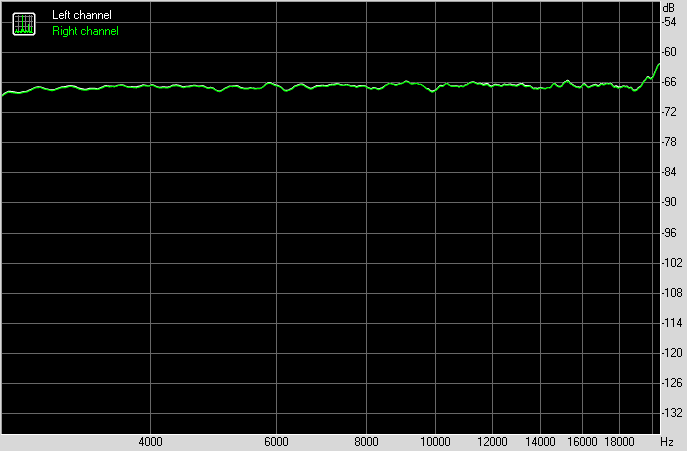

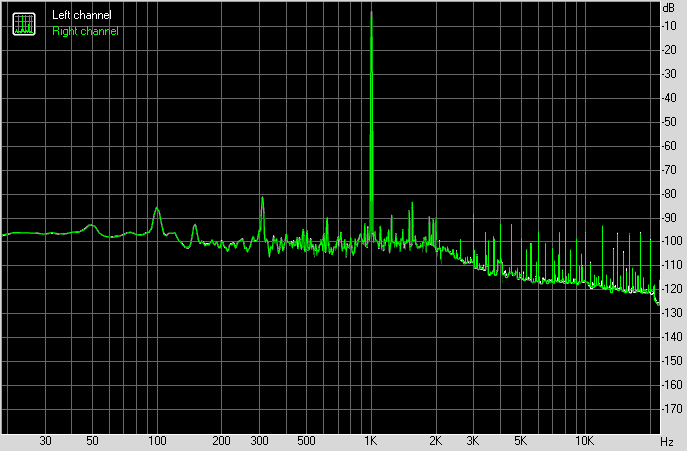

Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-73.7
|
-73.8
|
| Мощность RMS, дБ (A) |
-73.7
|
-73.8
|
| Пиковый уровень, дБ |
-58.7
|
-58.7
|
| Смещение DC, % |
-0.0
|
-0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+74.1
|
+74.2
|
| Динамический диапазон, дБ (А) |
+74.0
|
+74.1
|
| Смещение DC, % |
+0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01115
|
0.01115
|
| Гармонические искажения + шум , % |
0.05588
|
0.05551
|
| Гармонические искажения + шум (A-взвеш.), % |
0.05960
|
0.05925
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.05203
|
0.05126
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.05288
|
0.05210
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-62
|
-63
|
| Проникновение на 1000 Гц, дБ |
-60
|
-60
|
| Проникновение на 10000 Гц, дБ |
-65
|
-65
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.04125
|
0.04079
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.04253
|
0.04185
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.04749
|
0.04703
|
Питание, охлаждение
Для питания платы предусмотрено три разъема: помимо 24-контактного ATX, расположенного справа на фото, два 8-контактных EPS12V с металлическим армированием.

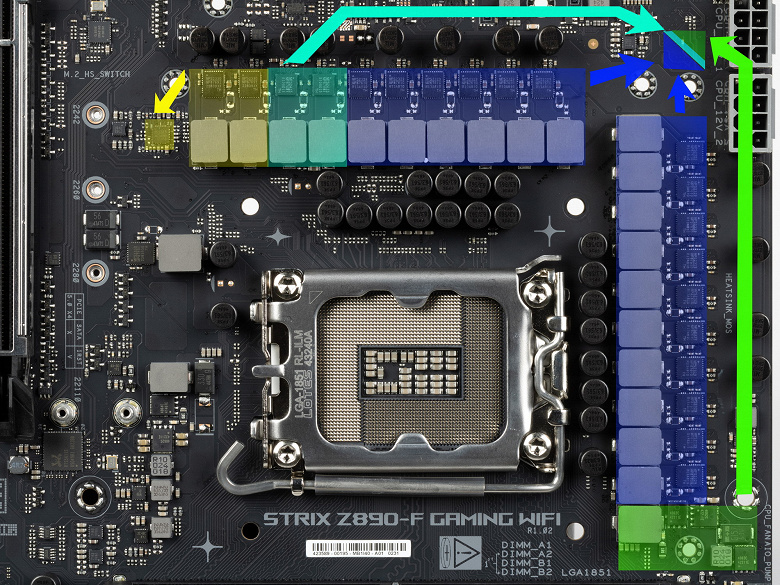

Схема подачи питания процессора основана на 16+1+2+2 фазах, всего 21. Из них 16 предназначены для VCore (ядро), 1 — для iGPU (интегрированного графического ядра), 2 — для VCCSA (System Agent, кольцевая шина) и 2 — для VNNAON (управления энергосбережением).

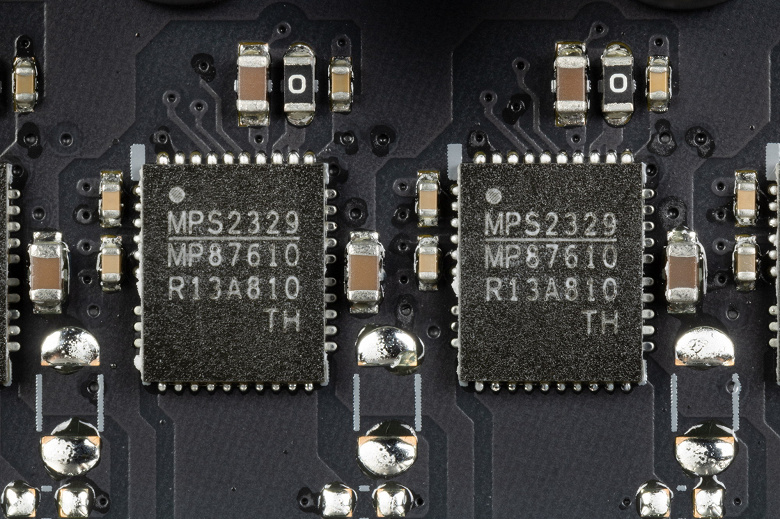

Каждый канал фазы VCore оснащен суперферритовым дросселем и MP87610 DrMOS от Monolithic Power Systems на ток 110 ампер.

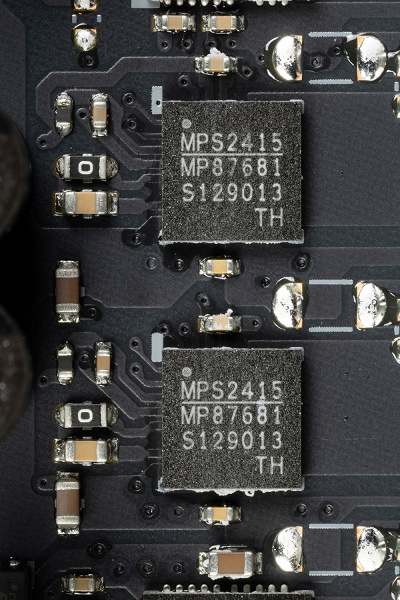

Каждый канал фазы блока VNNAON оснащен суперферритовым дросселем и MP87681 DrMOS мощностью 80 А от компании Monolithic Power Systems.

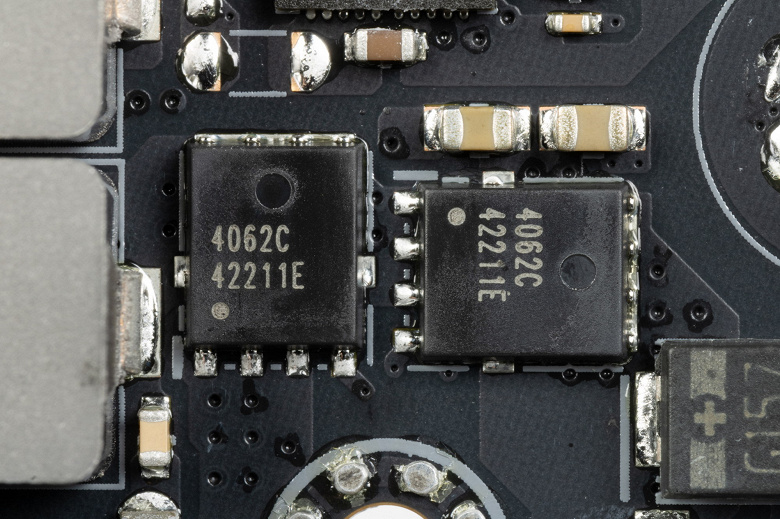

Питание встроенного графического ядра включает в себя набор полевых МОП-транзисторов от NEC (до 90 А).

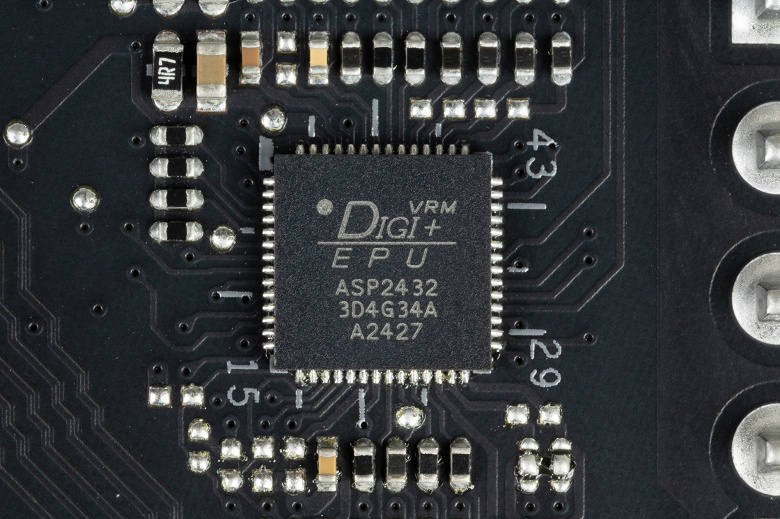

Контроль схемы (VCore+VNNAON+iGPU) осуществляет фирменный ШИМ-контроллер Digi+ ASP2432.

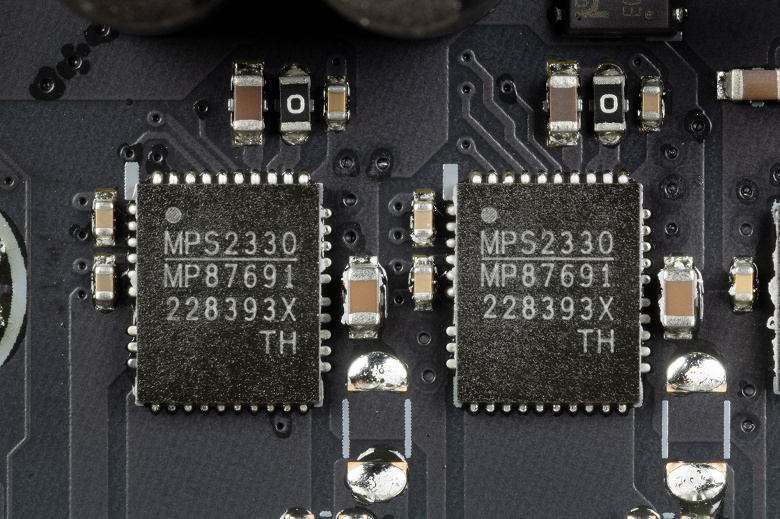

Блок VCCSA обладает собственной схемой питания с использованием MP87691 DrMOS (90 А) и ШИМ-контроллера MP2940C производства Monolithic Power Systems.
Практически на всех материнских платах Asus среднего и топового класса установлен фирменный цифровой контроллер TPU, выполняющий интеллектуальную сборку фаз питания для ШИМ-контроллеров. В этот раз реальным производителем микросхем выступает ENE Technology. Ранее подобные контроллеры встречались только в перемаркированном виде от Asus.
Теперь про охлаждение.

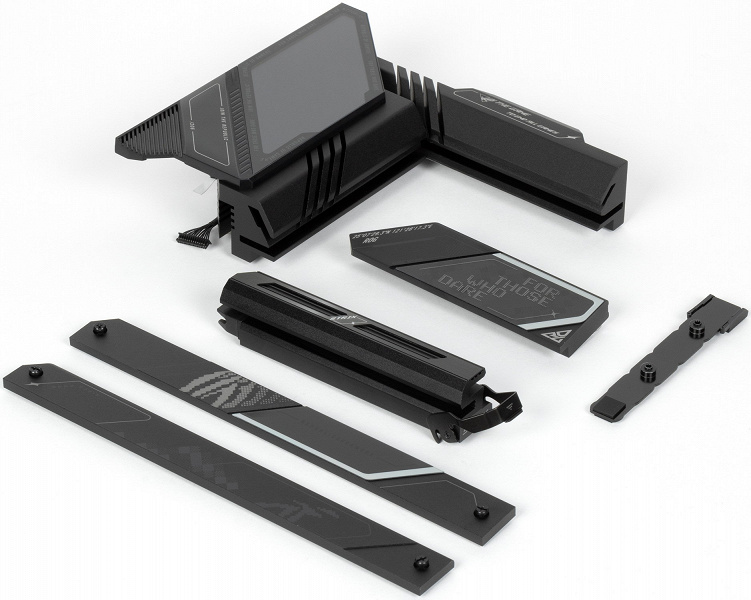

Каждый элемент, способный сильно нагреваться, оборудован собственным радиатором.
Мы наблюдаем, что охлаждение чипсета с одним радиатором раздельно от силовых преобразователей. В секции VRM установлено два радиатора, соединенных тепловой трубкой под прямым углом.
Подсвеченный кожух прикрывает радиатор VRM, размещённый рядом с задним блоком портов.

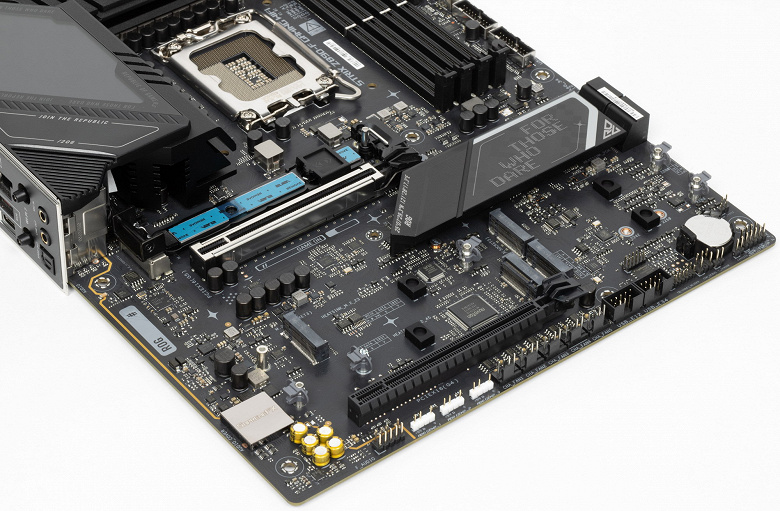

Как и говорилось раньше, слоты M.2 оснащены радиаторами: верхний имеет отдельный радиатор, остальные — делятся двумя общими радиаторами.
Внимательно обратите внимание, что плата для компьютера лишена задней панели.
Подсветка
Все о внешней красоте

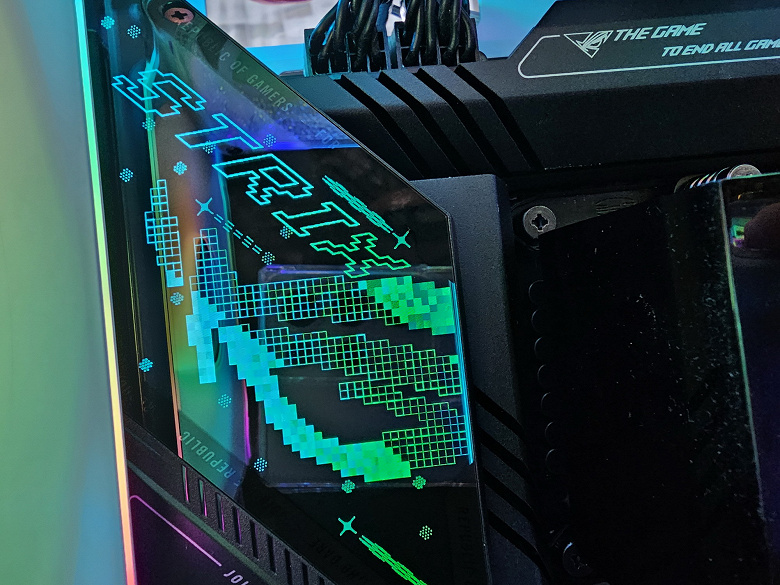

В этом случае эффекты подсветки формируются на экране, расположенном на кожухе заднего блока портов. Также предусмотрено три разъема для подсоединения внешней подсветки.
Некоторые компании, производящие корпуса с интегрированной подсветкой, заявляют о совместимости своего ПО с программами ведущих производителей плат, например, Asus. В случае необходимости подсветку можно отключить в том же программном обеспечении.
Регулировать подсветку можно с помощью программы Armoury Crate.
Программное обеспечение под Windows
Фирменное ПО Asus
Все программы доступны для скачивания на сайте разработчика. asus.com.
Armoury Crate – это программа-менеджер от Asus, которая следит за обновлением программного обеспечения, управляет подсветкой и отвечает за синхронизацию работы всех устройств Asus в системе. Её установщик находится в UEFI BIOS. По умолчанию установка этой программы включена, поэтому после загрузки Windows вам может быть предложено установить Armoury Crate.
Программа сначала определяет совместимое оборудование. С её помощью можно настроить подсветку при выключенной материнской плате (когда ПК отключен, но блок питания всё равно подаёт питание на плату). В отдельности можно настроить разъёмы ARGB на материнской плате.
Программа способна определять фирменные компоненты Asus с подсветкой и модули памяти от популярных производителей. Дополнительно доступен Aura Creator для составления собственных режимов работы подсветки.
Программа может управлять вентиляторами материнской платы.
Armoury Crate контролирует обновления программного обеспечения материнской платы, в том числе драйверов различных подсистем, фирменных утилит и версий BIOS. Имеются также интеллектуальные настройки антенны беспроводной связи Q-Antenna.
Настраивая антенну под различными углами, пользователь может обнаружить самый сильный сигнал, после чего программа сообщит о результатах, выполнив контрольную проверку уровня сигнала.
Настройки BIOS
Что нам дают тонкости настроек в BIOS

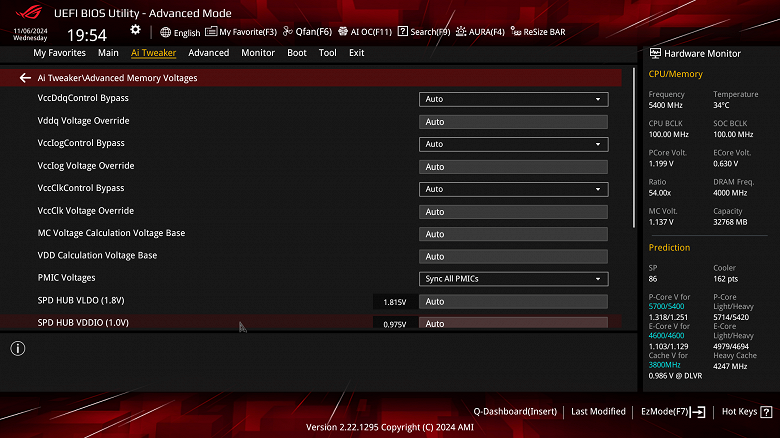

Современные платы оснащены UEFI (Объединенным расширяемым интерфейсом прошивки), представляющими собой компактные операционные системы. Для доступа к настройкам во время загрузки компьютера обычно используют клавиши Del или F2.

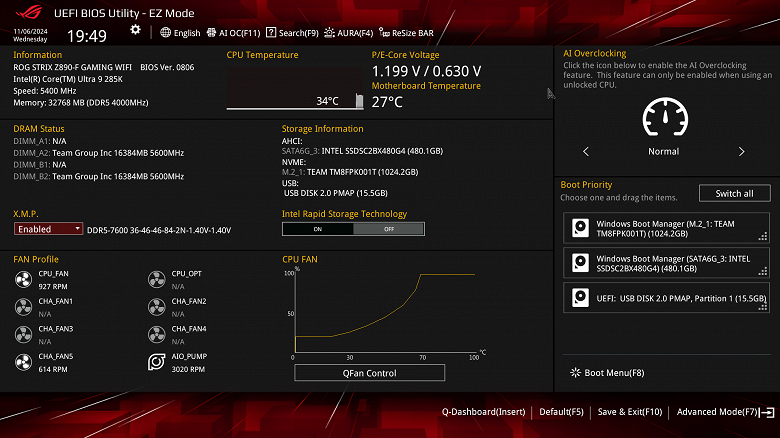

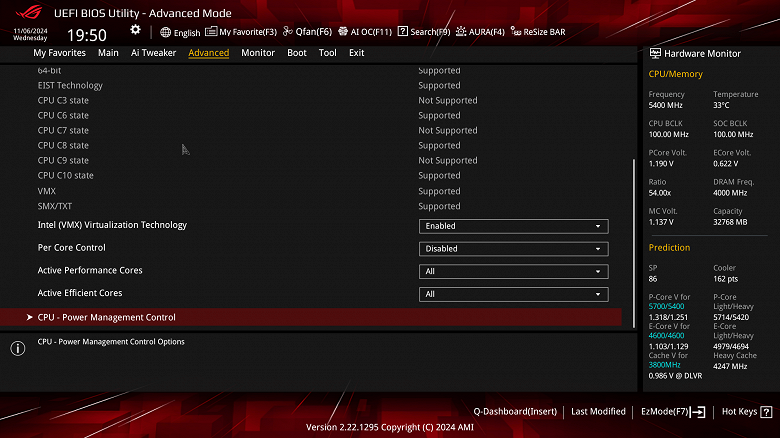

Открывается стандартное меню с ограниченным числом настроек. Нажатие клавиши F7 переводит нас в расширенное меню.

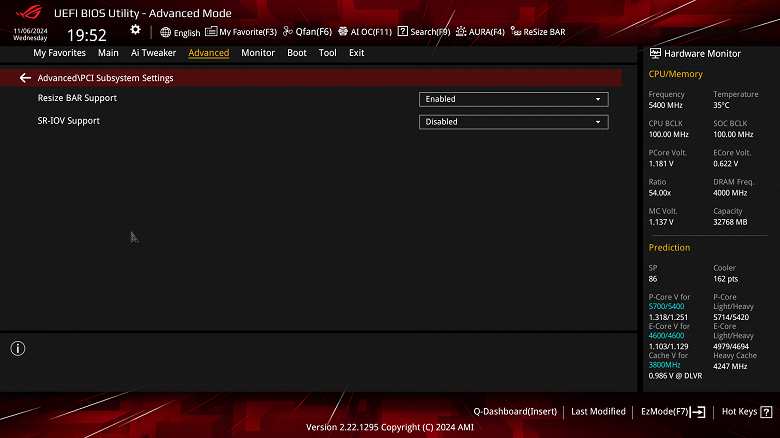

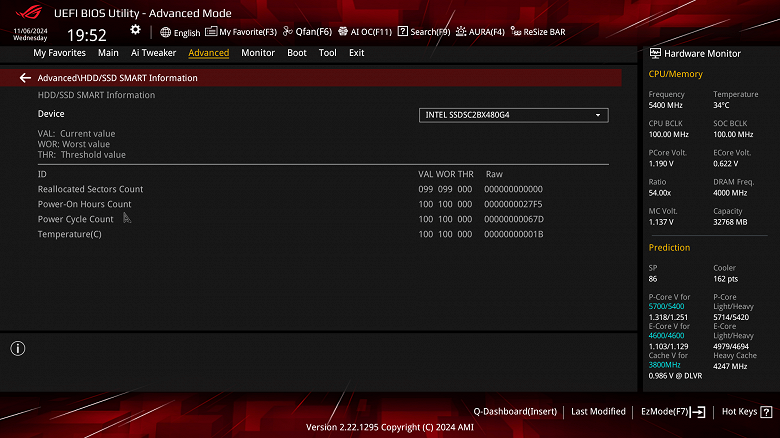

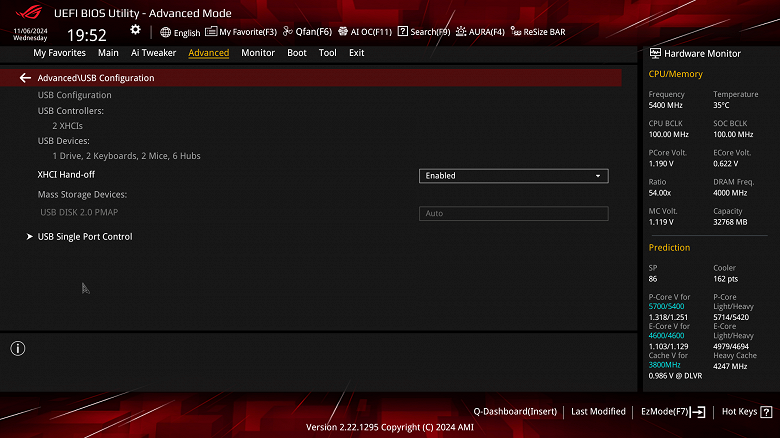

Управление внешними устройствами. Стандартные возможности настройки каждого узла, слота или порта: изменение режимов работы, включение и отключение.

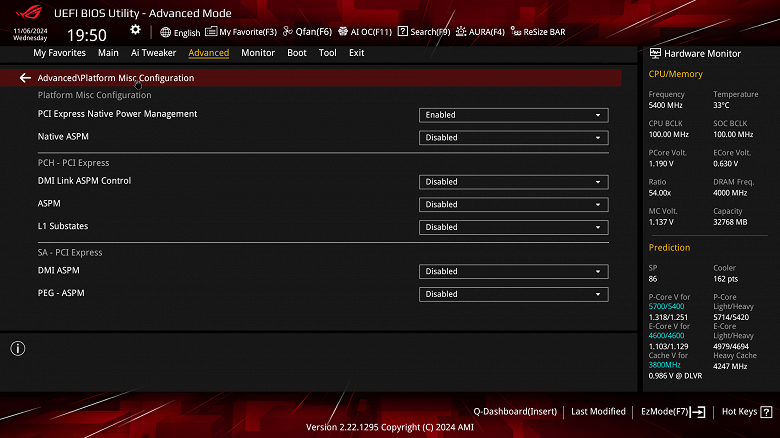

В разделе важно уделить внимание управлению M.2 и слотами PCIe, особенно распределению линий на PCIe x16_1.

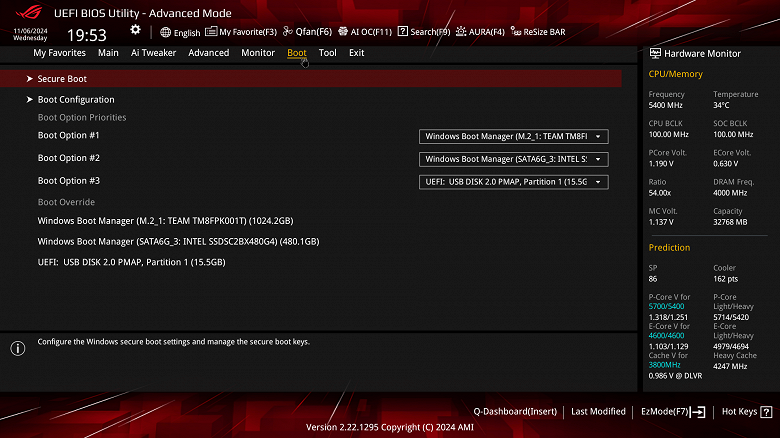

Мониторинг, опции загрузки и утилита Q-Fan для настройки разъёмов вентиляторов — всё это извесно многим.

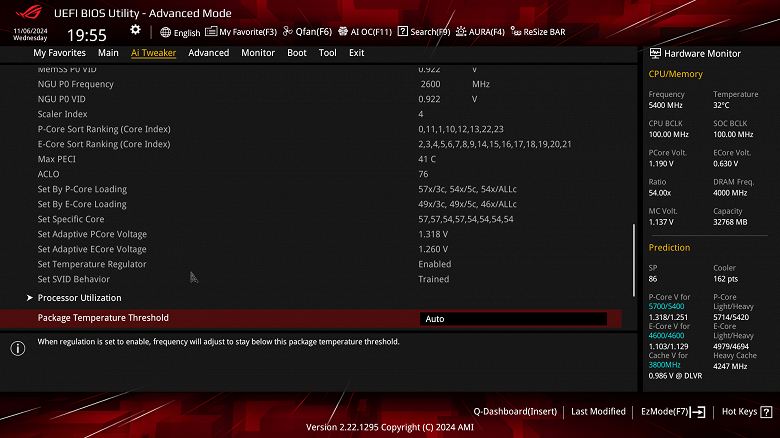

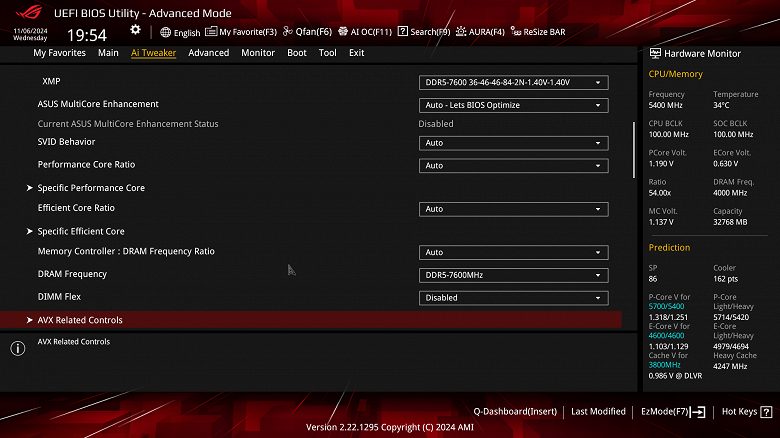

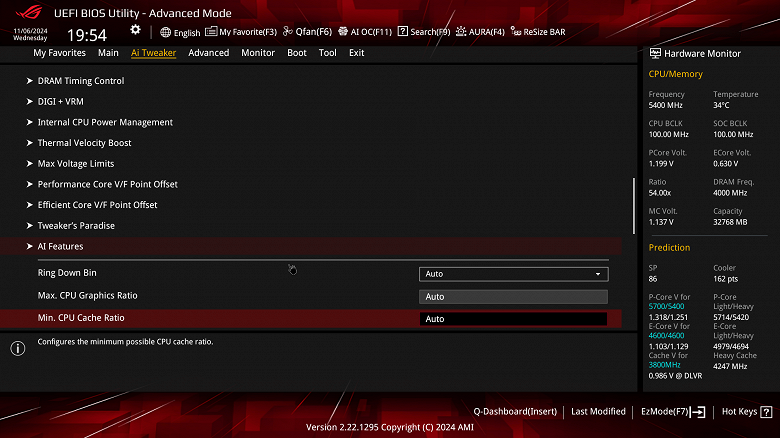

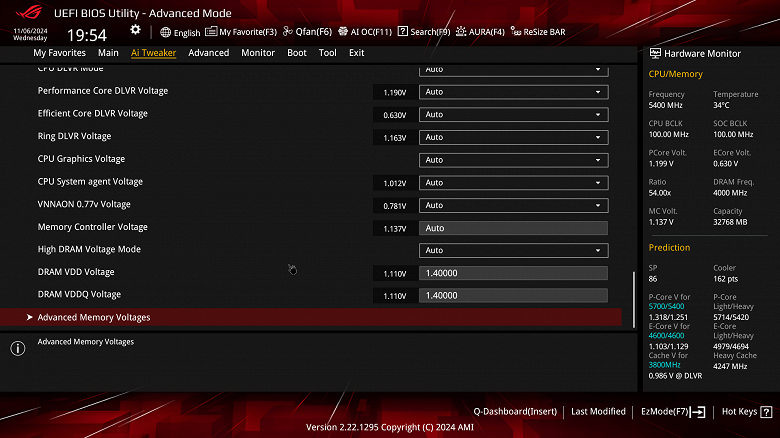

Для ускорения работы используются распространенные возможности, предусмотренные процессорами и оперативной памятью стандарта DDR5.
Предлагаемых настроек немало, как это свойственно линейке ROG, но для самых новых высокопроизводительных процессоров многие из них теряют актуальность, так как процессоры и сами функционируют на значительно увеличенных частотах.
Данная материнская плата выделяется возможностью отображать сведения о состоянии портов и слотов, указывая на активные и используемые компоненты.
Работоспособность (и разгон)
Конфигурация тестовой системы

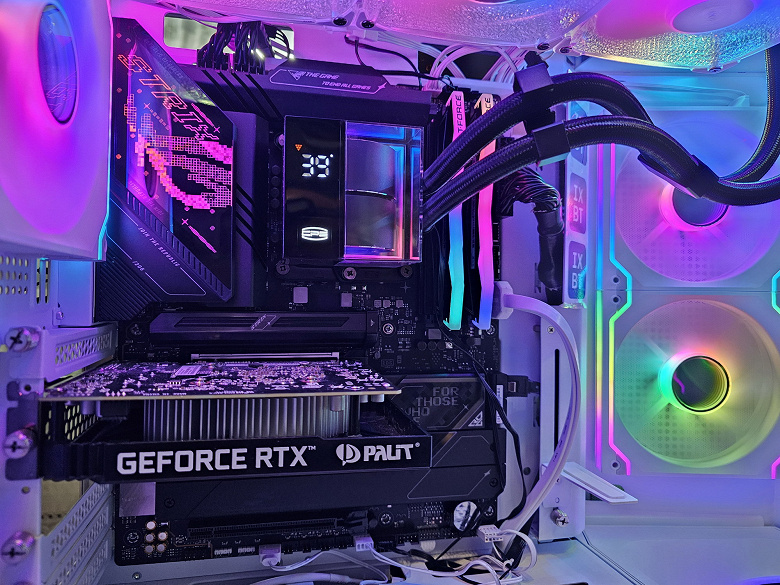

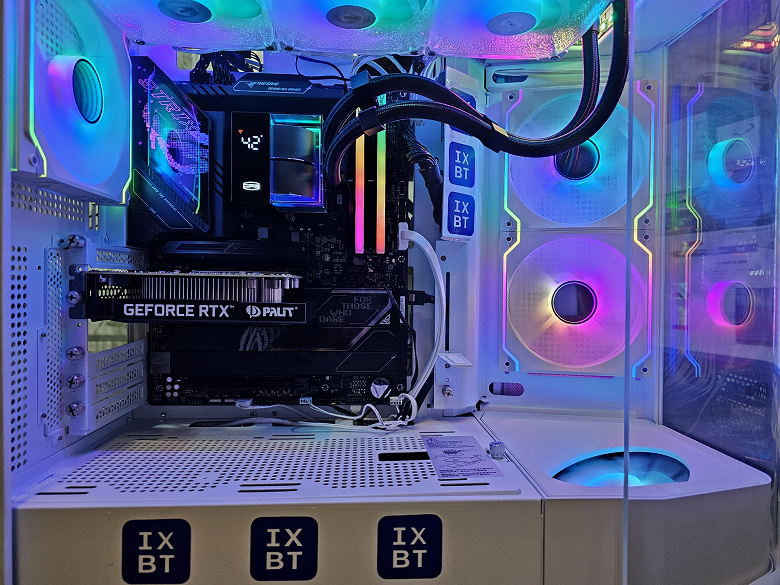

Полная конфигурация тестовой системы:
- Материнская плата ASUS ROG Strix Z890-F Gaming WiFi.
- процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
- Оперативная память TeamGroup T-Force Delta RGB объёмом 32 ГБ (два модуля по 16 ГБ), стандарта DDR5 с частотой XMP 7600 МГц и задержками CL36-46-46-84.
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО PCCooler DS360 BK;
- телевизор LG 55Nano956 (55″ 8K HDR);
- Клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- Тест производительности физики в бенчмарке 3DMark Fire Strike.
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.10
- Adobe Premiere CS 2019 (рендеринг видеоролика)

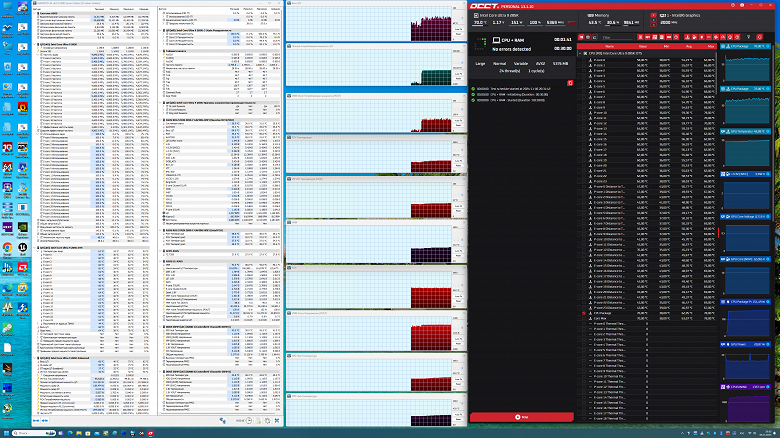

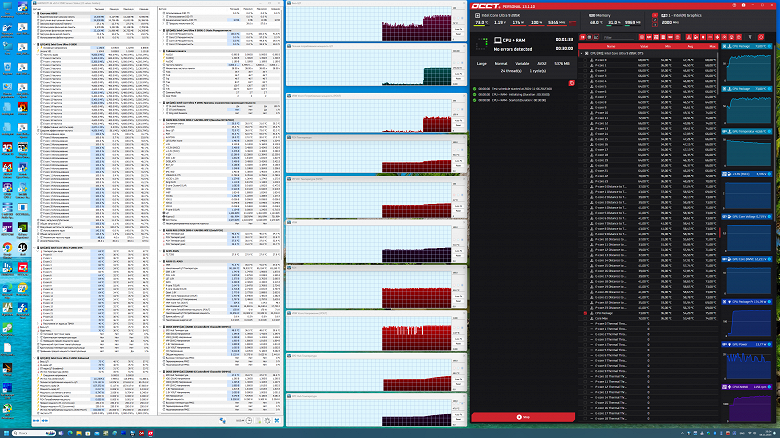

Включаем всё по дефолту, после чего запускаем тестовую нагрузку.
При авторазгоне удалось достичь частоты 5,4 ГГц по всем P-ядрам и 4,6 ГГц по всем E-ядрам. В этом поколении процессоров каждое ядро имеет по одному потоку, поэтому гипертрейдинга больше нет.
Читатели смогут сами определить – насколько велик этот авторазгон. Сейчас всем партнёрам Intel рекомендовано по умолчанию в BIOS устанавливать настройки с ограниченным оверклокингом. Тем не менее, авторазгон все равно впечатляет. Это обусловлено мощной системой питания материнской платы.
Сейчас повсеместно популярно использовать ИИ. Даже при подборе оптимальных режимов работы процессора и памяти практически все партнеры Intel применяют Gen AI (Генеративный Искусственный Интеллект). Его включение в BIOS простое: нужно выбрать AI Optimization. Проверим, что даст такой режим.
Интересно… Частоты работы ядер процессора, кажется, остались прежними, а потребление CPU сократилось. Не сразу понятно, от чего это произошло. Сравнивая реальную производительность в данном и предыдущем режиме, можно заметить, что она неизменна. Но всё же ИИ обнаружил способ меньших энергозатрат для одних и тех же задач.
Выводы
Asus ROG Strix Z890-F Gaming WiFiЭто современная материнская плата ROG Strix игровой серии с чипсетом Intel Z890. Стоимость ее ниже старших моделей, но всё равно превышает 50 тысяч рублей. Плата не перегружена функциями, скорее создана для геймеров и любителей простого разгона (на радиаторе чипсета написано: «Для тех, кто заслуживает»).
Она имеет 23 порта USB разных типов, включая 2 самых быстрых USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету). У платы 5 слотов M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Прочие слоты М.2 подключены к чипсету Z890 линиями PCIe 4.0.
На плате доступны 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора мощная, способна обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте, с поддержкой PCIe 5.0, есть с обеих сторон). Сетевые возможности хорошие: проводной контроллер 2,5 Гбит/с и самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. К плюсам платы можно отнести стильную подсветку на кожухе задних портов, а также неплохие возможности для подключения дополнительных RGB-устройств.
Для любителей настроить систему плата предлагает достаточное количество опций в BIOS Setup, а собственные утилиты применяют искусственный интеллект для определения наилучшего режима функционирования компьютера.
