Системы жидкостного охлаждения процессоров остаются менее популярными по сравнению с воздушными кулерами. Это отчасти связано с тем, что покупатели предпочитают традиционные решения, к которым привыкли. жижа — это дорогоЛогика в этом присутствует: производители систем охлаждения долгое время формировали линейки продуктов подобным образом: самые простые решения «для офиса» (дешевые, немного лучше боксовых), далее кулеры среднего класса, подходящие большинству покупателей массовых систем, затем «суперкулеры» для избранных и СЖО. Для тех, кому не подходит ни одно из перечисленных вариантов, этот вопрос экономии не стоит. И объективно ей взяться неоткуда — даже двухсекционная СЖО конструктивно немного сложнее «двухбашенного» кулера из-за необходимости помпы, а на три секции требуется еще и третий вентилятор, расход материалов больше.
В прошлом так было. После этого рынок пополнялся новыми участниками, поскольку продавать собственные необслуживаемые СЖО проще, чем осваивать воздушное направление. Ценовая конкуренция стала одним из простейших способов продвижения продукции для новых игроков, которые активно ее использовали. Это разрушило целостность старой концепции. Старым игрокам пришлось реагировать на это, что иногда приводило к неожиданным результатам.
DeepCool LE360 V2 на момент тестирования стоила в ДНС даже немного дешевле, чем «воздушный» DeepCool AK620. Последний по-прежнему является актуальным решением и далеко не самым младшим в ассортименте DeepCool. Но базовая модель без индексов уже можно считать бюджетной — выше есть AK620 Digital и AK620 Digital Pro, а далее начинается ареал обитания разных модификаций Assassin IV. Система не выглядит какой-то «ободранной» — разумеется, никаких дисплеев нет, но их многие всё равно воспринимают лишь как ненужные украшения. Подсветка вентиляторов и водоблока есть, на чем некоторые производители в дешевых системах экономят — но DeepCool этого не сделал. И вообще конструктивно СЖО очень похожа на вдвое более дорогие модели DeepCool, типа LD360 или LQ360. Один технический нюанс может заставить последние смущенно покраснеть и сховаться в жито.
Всё красиво, внушительно и очень дешево — возникает подозрение на подвох. Можно было бы ожидать трехлетнюю (официально) гарантию на СЖО серии LE — но у AK620 такая же. Забавно, что в ДНС для него и для СЖО Gammaxx указаны 36 месяцев, а для LE360 V2 — 60. Возможно это не ошибка, ведь у LE720 те же 60 месяцев давно и никто не исправляет. В общем, к гарантии здесь сложно привязаться. С технической точки зрения всё возможно, поэтому систему нужно детально изучать и тестировать.
Данные паспорта, состав комплекта и стоимость.
Intel: LGA1851/1700/1200/1151/1150/1155; AMD: AM5/AM4
Подсветка по стандарту ARGB с напряжением 5 Вольт (разъем на три контакта: общий провод, сигнальные провода, питающий провод).
Подсветка: разъём на 3 контакта (адресный LED-подсветка: общий, данные, питание 5 В, 2,8 Вт).
- многоцветная подсветка вентиляторов и помпы
- ШИМ-управление помпой
- шланги в оплетке
- защита от протечек (гидроамортизатор)
- Подогрев воды, соединенный трубками и наполненный теплоносителем радиатором с установленным вентилятором и помпой.
- кабель для подключения вентиляторов
- комплект креплений помпы на процессор
- комплект креплений радиатора в корпус
- руководство по установке
- описание гарантии
Описание

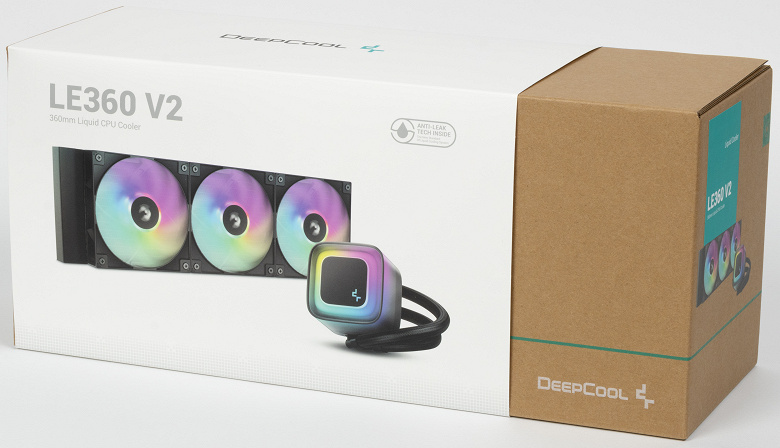

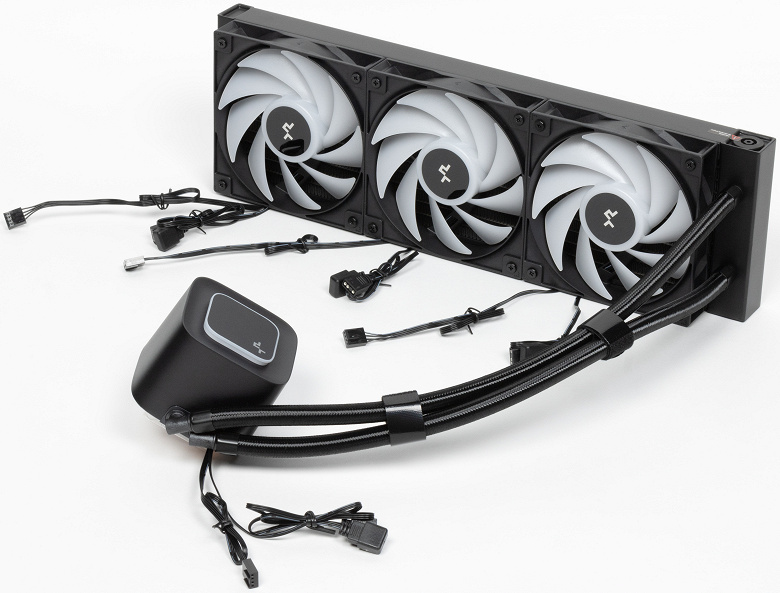

Система жидкостного охлаждения DeepCool LE360 V2 поставляется в коробке среднего размера из гофрированного картона. На коробке — шубер с изображением системы, техническими характеристиками и описанием антипротечки (гидроамортизатор). Большая часть надписей на английском языке, ссылка на сайт компании дублирована на нескольких языках, включая русский. Внутри коробки для защиты деталей используется форма из вспененного полиэтилена, картонный чехол для радиатора и пластиковые пакеты. Аксессуары упакованы в картонную коробочку, документация находится в картонном конверте. Теплосъемник с термопастой защищен фигурной накладкой из прозрачного пластика.

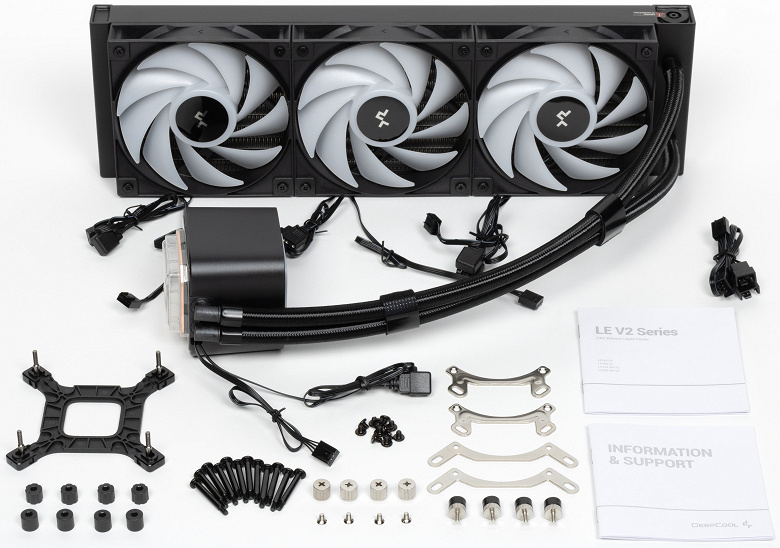

Таблица выше перечисляет содержимое коробки.
Руководство по установке и описание гарантии изложены в брошюрах хорошего полиграфического качества. Информация в руководстве представлена преимущественно графически и не требует перевода. На сайте компании имеется описание системы и ссылка на PDF-файл с инструкцией по установке.
Система герметична, заправлена и готова к использованию. Помпа интегрирована в единый блок с теплосъемником. Основание теплосъемника, граничащее с крышкой процессора, — медная пластина. Ее наружная сторона ровная, шлифованная и слегка полированная. К центру она выпуклая на 0,2-0,3 мм.

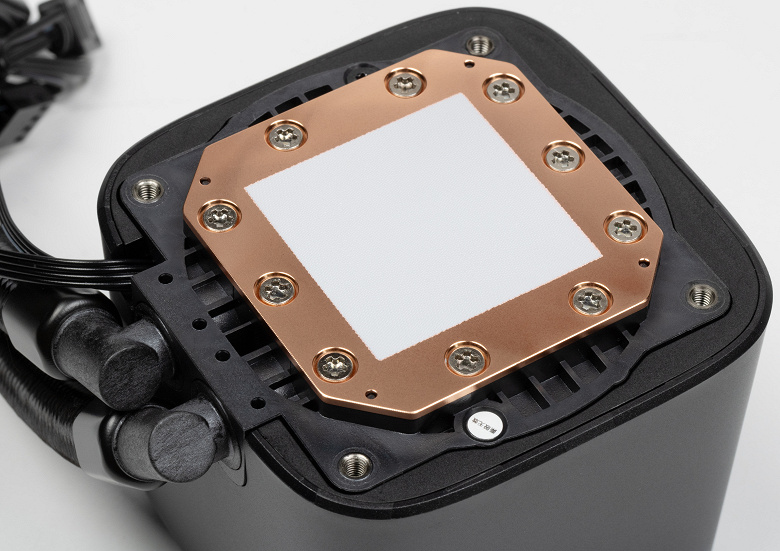

Размеры этой пластины составляют 54×54 мм, внутренняя часть, ограниченная отверстиями под винты, примерно 40×40 мм. В центре находится нанесенное тонким слоем термопасты покрытие. Вся конструкция идентична топовой LQ360 — та же пластина и тот же термоинтерфейс.
В тестах по унификации всегда применяется одинаковая качественная термопаста для всех устройств, купленная в обычном магазине. В конце проведения всех тестов продемонстрируем её распределение. На процессоре Intel Core i9-13900K:

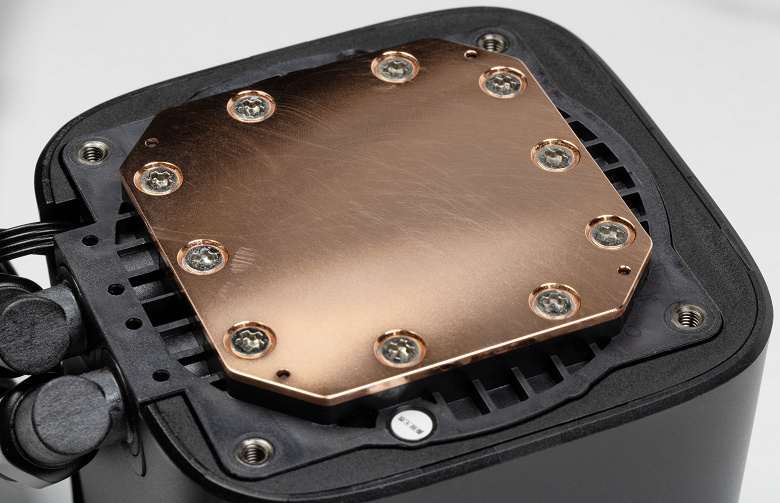

И на подошве помпы:

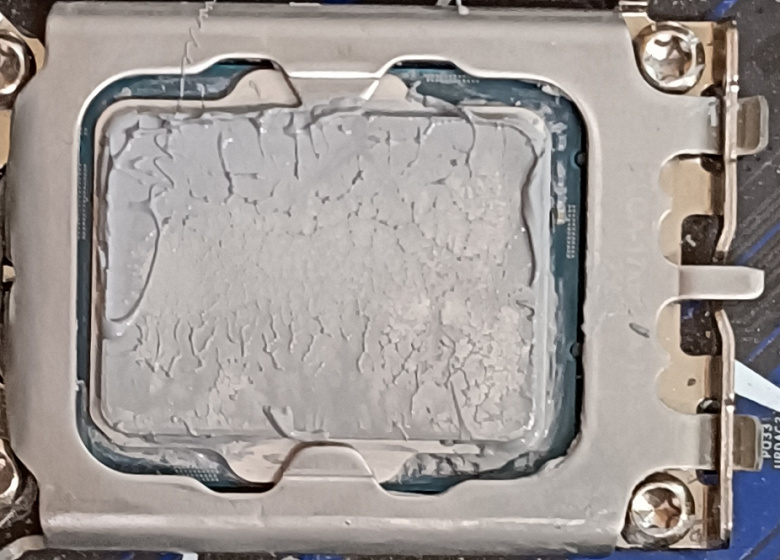

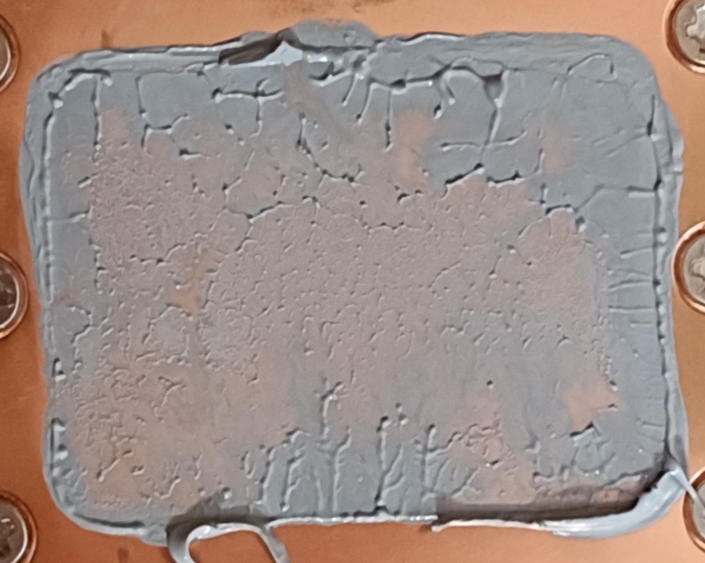

Термопаста образовала тонкий слой на всей поверхности крышки процессора, избытки вышли за края. Крышка этого процессора слегка выпуклая в центре, поэтому распределение термопасты изменилось после разсоединения процессора и теплоотводящей пластины.

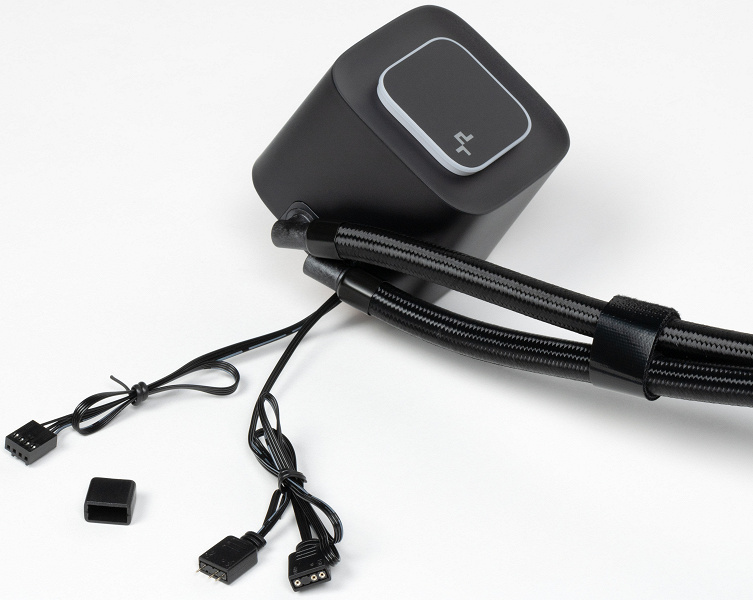

Внешне блок помпы напоминает LQ360, похож как теплосъемник, так и внутреннее устройство. Однако скорее всего, начинка другая. DeepCool обычно хвастается поколениями своих помп, но на корпусе этого блока ничего не указано. Более того, в отличие от дорогих моделей, управление скоростью вращения помпы осуществляется через ШИМ, что позволяет без труда регулировать уровень шума. Насколько это эффективно — проверим.
Питающий кабель насоса длиной 25 сантиметров, светодиодный кабель – 42 сантиметра плюс 10 сантиметров до разъема для провода.
Остальная часть конструкции идентична LQ360. Шланги упругие, но относительно гибкие, покрыты оплеткой из скользкого пластика. Диаметр шлангов с оплеткой приблизительно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз составляет 38,8 см (достаточно длинные). Г-образные фитинги на входе в помпу поворотные, что упрощает установку системы. В комплекте поставки две стяжки с «липучкой», позволяющие зафиксировать шланги и придать системе более аккуратный вид.
Изготовленный из алюминия, радиатор обладает матово-черным покрытием, устойчивым к внешним воздействиям. С установленной системой охлаждения его максимальная толщина равна 54 мм.
Рамка вентилятора выполнена из стойкого чёрного пластика. Присмотревшись, становится очевидно, что вентиляторы отличаются от тех, что используются в DeepCool LQ360.

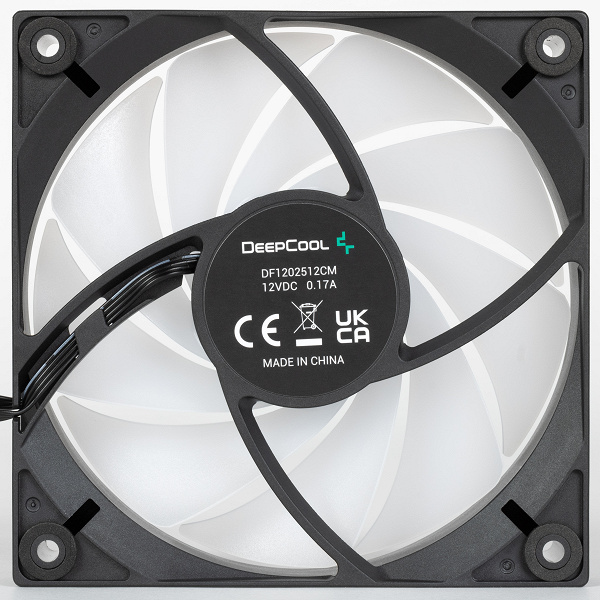

Крыльчатка немного модернизирована, а с ротора убрано имя собственное, при этом сохранена часть маркировки. Требования к питанию понижены, поэтому максимальная эффективность может быть иной. Но высокая эффективность редко требуется (шум в таком режиме слишком велик), и о практическом применении пока не будем говорить.
В углах рамки вентилятора установлены резиновые накладки для виброизоляции. В несжатом виде накладки выступают примерно на 1 мм за плоскость рамки. Разработчики предполагали, что это обеспечит виброразвязку вентилятора от места крепления. Однако при расчете соотношения массы вентилятора и жесткости накладок выясняется, что резонансная частота конструкции очень высокая, то есть фактически никакой виброразвязки не происходит. Гнезда для крепежных винтов являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передаётся на радиатор. В итоге проушины можно считать элементом дизайна вентилятора.

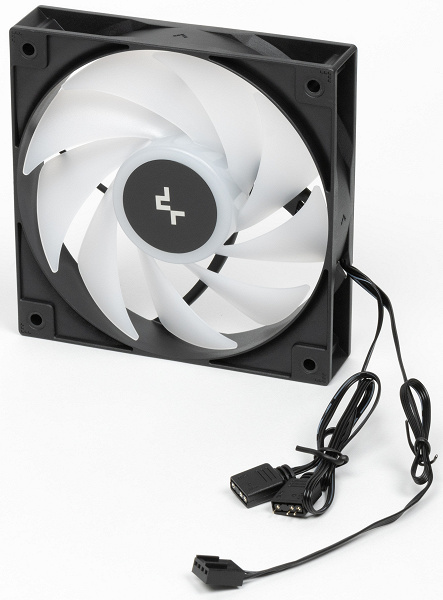

Крыльчатка вентилятора выполнена из белого полупрозрачного пластика, как и у предыдущей модели. На статоре вентилятора расположены ARGB-светодиоды, подсвечивающие крыльчатку изнутри. Подключение вентиляторов изменено: вместо единых разъемов с кабелем используется цепочка для подключения подсветки, а основные линии — специальный тройник-удлинитель. Такая схема выглядит менее аккуратно, чем у старших моделей, но дешевле и упрощает замену вентиляторов при необходимости.
Система весом 1674 грамма с креплением для LGA1700/1855 комплектуется крепежом из закаленной стали с гальваническим или лакокрасочным покрытием. Рамка на обратную сторону платы выполнена из прочного пластика и имеет стальные резьбовые стойки. Пластик может показаться недостаточно качественным, но в предыдущих моделях использовался такой же материал, так что это не свидетельствует о снижении качества. В целом видно, что производитель не стремился упростить или удешевить конструкцию. Активные элементы (вентиляторы и помпа) заменены другими, а информационные панели с многозонной подсветкой водоблока исчезли, но многие посчитают это преимуществом, особенно при сравнении цен.
Тестирование
Подробный разбор метода проверки представлен в специальной публикации. Методика испытания процессорных охлаждающих устройств образца 2020 года. Во всех ядрах процессора Intel Core i9-13900K было активна частота 4,1 ГГц.
Влияние ширины импульса ШИМ и/или напряжения питания на скорость вращения вентиляторов системы охлаждения оборудования.

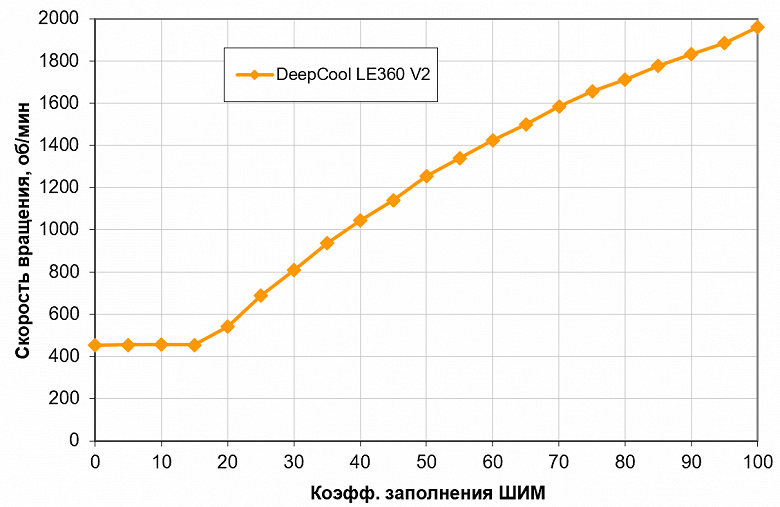

Положительный результат: плавный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%, широкий диапазон регулировки скорости вращения. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются, а стабилизируются примерно на 450 об/мин (паспорт указывает минимальное значение в 500 об/мин). Это может быть полезно при создании гибридной системы охлаждения, работающей в пассивном режиме (полностью или частично) при низкой нагрузке. Поведение очень похоже на вентиляторы DeepCool LQ360, но конкретные значения различаются.
Регулировка напряжением обеспечивает устойчивое вращение в ограниченном диапазоне, но позволяет полностью остановить вентиляторы. Остановка достигается при 3,4 В, повторный запуск — на 3,5 В, что делает допустимым подключение к источнику питания с напряжением 5 В.

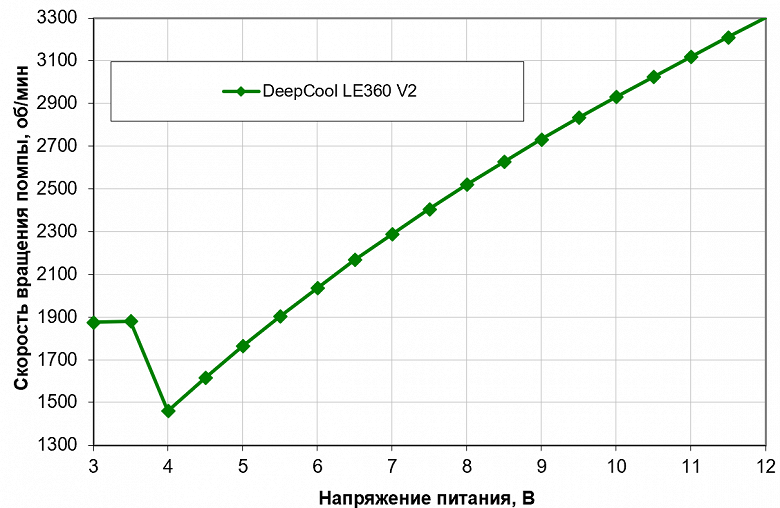

Исследование влияния коэффициента заполнения ШИМ и напряжения питания на скорость вращения насоса системы охлаждения двигателя.

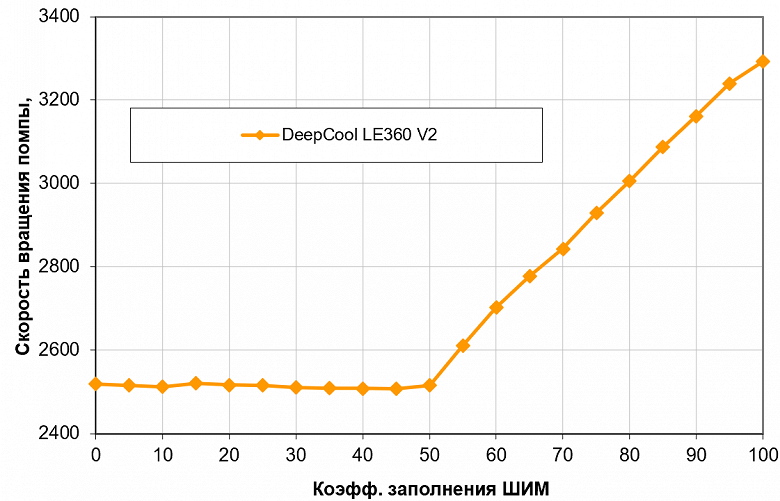

Компания DeepCool серьезно подошла к управлению скоростью вращения помпы ШИМ-регулятором. Для долговечной работы помп с гидродинамическим подшипником крайне нежелательно снижать скорость ниже 50% от максимальной, а лучше держать выше 2/3 максимума. По достижении небольшого снижения обороты стабилизируются на 2500. Достаточно ли этого для бесшумной работы, а не только тихой — покажет время.

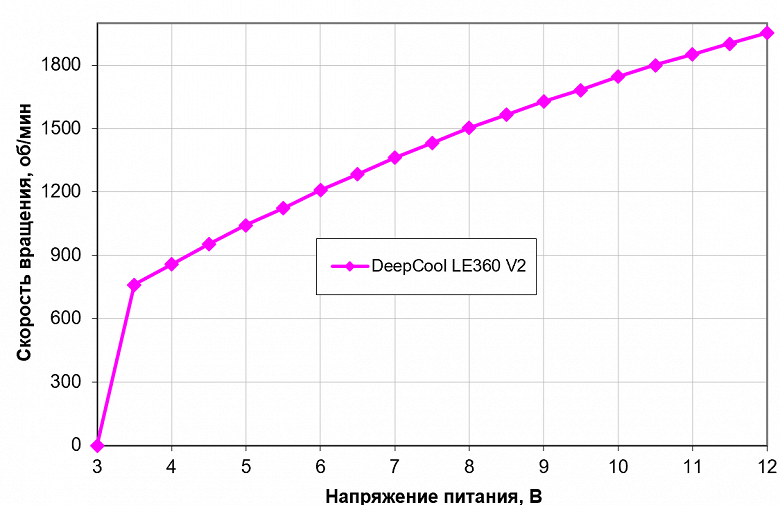

При снижении напряжения помпа старается поддерживать вращение на уровне более половины максимальной скорости. Ниже 3 В помпа отключается совсем. При 5 В скорость чуть больше половины, так что подключить помпу к источнику с таким напряжением можно. Однако в данном случае лучше использовать ШИМ.
Изучение связи между температурой процессора при максимальной нагрузке и скоростью вращения вентиляторов системы охлаждения.
Во всех тестах все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. При нагрузке и измерении уровня шума скорость вращения вентиляторов регулировалась по ШИМ при изменении КЗ от 100% до 15%, так как ниже этого нет практической пользы из-за стабилизации скорости вращения с шагом в 5%. Помпа работала от 12 В, но ее скорость вращения также менялась от 2500 до 3400 об/мин благодаря управлению по ШИМ.

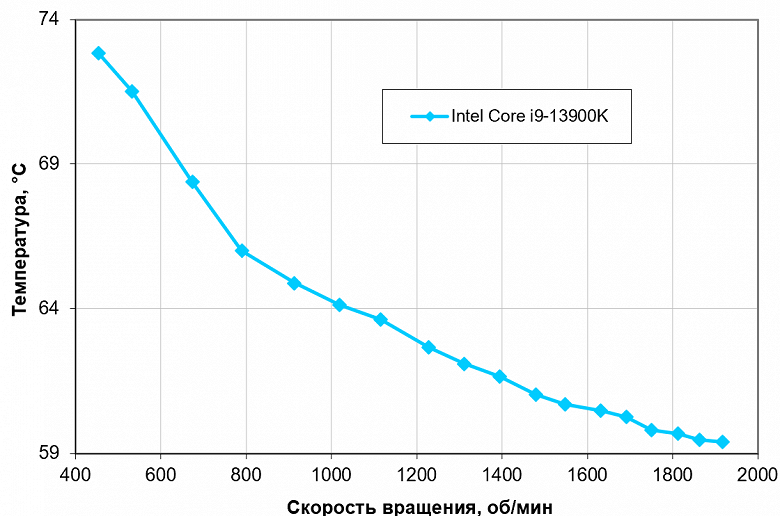

В тесте Intel Core i9-13900K не перегревается при температуре воздуха 24°C на всех режимах работы вентилятора. Максимальное потребление по мониторингу составило около 212 Вт, а по разъемам питания процессора — 277 Вт. Напомним, что базовое энергопотребление этого процессора в штатном режиме всего 125 Вт, а максимальная кратковременная (турбо-лимит) — 253 Вт.
В сравнении с более дорогой системой охлаждения DeepCool LQ360 бюджетная новинка оказывается эффективнее во всем диапазоне скорости вращения вентиляторов. Особенно это заметно на низких оборотах — в режимах с минимальным уровнем шума. Равномерность параметров внутри одной линейки не гарантирована, поэтому можно предположить удачу экземпляра LE360 V2 и неудачу LQ360 (а ранее LD360). Тем не менее, это приводит к примерно одинаковой эффективности трехсекционных моделей СЖО DeepCool. Цены же отличаются существенно.
Измерение громкости работы кулеров при различных оборотах.

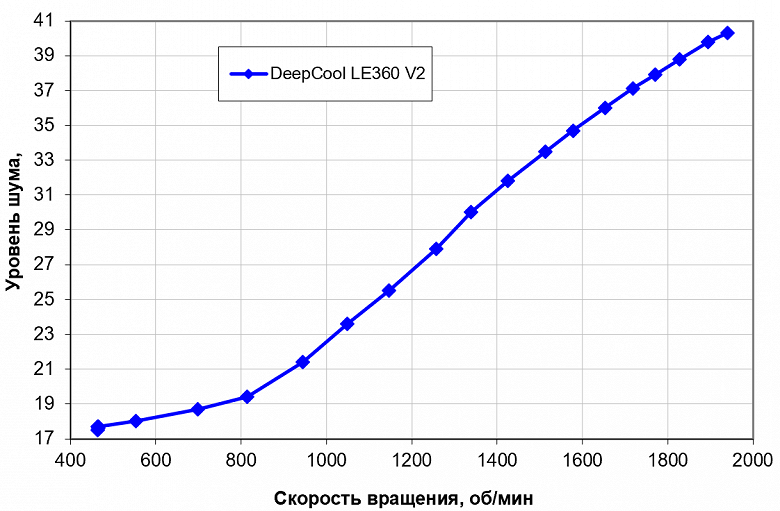

Уровень шума варьируется в широком диапазоне и зависит от многих факторов, но шум свыше 40 дБА для настольных систем считаем высоким. Уровень 35-40 дБА можно назвать терпимым, а уровень ниже 35 дБА практически не слышен на фоне обычных шумов ПК, таких как работа корпусных вентиляторов, блока питания и видеокарты, а также жестких дисков. Ниже 25 дБА кулер можно отнести к условно бесшумным. Фоновый уровень составил 16,8 дБА.
Шум в данном случае не слишком высок — многие СЖО на максимуме уверенно достигают 50 дБА. Регулирование оборотов помпы на минимальном уровне шума принесло положительные результаты, но хорошо видно, что ниже 2500 об/мин замедлять её нет необходимости.

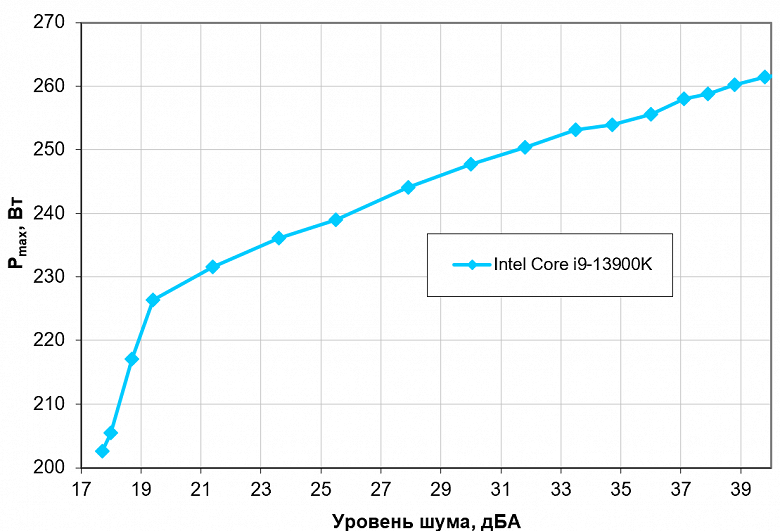

Анализ взаимосвязи между уровнем шума и реальной максимальной мощностью.
Рассмотрим сценарии, приближенные к реальным условиям эксплуатации, вместо тестового стенда с температурой воздуха 24 градуса. Предположим, что температура воздуха, забираемого вентиляторами системы охлаждения, может достигать 44 градусов Цельсия (такой сценарий возможен, например, при установке СЖО на выдув из корпуса с мощной видеокартой), но максимальная температура процессора под нагрузкой не должна превышать 80 градусов Цельсия. В рамках этих ограничений построим зависимость реальной максимальной мощности (обозначенной как). Pmax), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за показатель условной тишины, можно определить примерный максимум мощности процессоров, соответствующих этому уровню. Это примерно 238 Вт для процессора Intel Core i9-13900K и подобных ему, что практически предел протестированных нами СЖО. Странно: такой результат установлен бюджетной системой без дополнительных возможностей. И наоборот бывает — когда навороты не сильно помогают, хотя это реже.
Мы снова подчеркнём: эта кривая построена для жёстких условий обдува радиатора нагретым до 44 градусов воздухом при желании не превышать 80 градусов на ядрах процессора. При снижении температуры воздуха пределы бесшумной работы и максимальной мощности увеличиваются. Отказ от условной бесшумности также повышает пороги мощности, а ещё заметнее скажется увеличение допустимого порога температуры.
Сравнительный анализ системы охлаждения процессора Intel Core i9-13900K по сравнению с аналогичными системами.
По данной ссылке Можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему жидкостного охлаждения с несколькими другими, протестированными аналогичным образом (список пополняется, поэтому вынесен на отдельную страницу). При переходе основных тестов на новый процессор, Intel Core i9-13900K, преемственность с предыдущими тестами не сохраняется полностью. По предварительным данным, эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, использовавшегося ранее. Это позволяет сравнивать с кулерами и системами жидкостного охлаждения, протестированными ранее.
Выводы
Для корректного понимания выводов важно учитывать следующее:
Тестирование направлено на выявление охлаждающей мощности системы жидкостного охлаждения (СЖО). Используемые в тестировании процессоры служат только для нагрева, что позволяет определить условное тепловое сопротивление кулера в разных режимах работы. Мощность (тепловыделение) процессора искусственно регулируется в зависимости от возможностей системы охлаждения, она может быть как меньше, так и больше штатных режимов работы процессора. Главное — чтобы по всему диапазону охлаждающей способности кулера не происходило перегрева процессора, при этом разница в изменении температуры процессора была существенной.
Система жидкостного охлаждения DeepCool LE360 V2 позволяет создать почти бесшумный компьютер с шумом 25 дБА и ниже при условии, что процессор типа Intel Core i9-13900K будет потреблять не более 238 Вт под максимальной нагрузкой, а внутренняя температура корпуса не превысит 44 °C. Максимальная температура процессора ограничена в 80 °C. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Однако цена может отпугнуть некоторых покупателей с серьезными требованиями.
Необходимо учитывать индивидуальные особенности каждого экземпляра любой модели, поскольку механика не всегда гарантирует идеальную точность и повторяемость деталей. В целом результат нас не удивил. Для бюджетной системы он может показаться неожиданным лишь в плане рекордных показателей. В остальном платформа почти идентична старшим моделям, а существенно испортить ее деталями сложно. Некоторые компоненты (например, ШИМ-регулируемая помпа) можно улучшить, что и, вероятно, сыграло свою роль.
