Данные паспорта, состав комплекта и стоимость.
- видео/аудиовход, HDMI, до 1920×1080/60 Гц (отчет edid-decode), 2 шт.
- Вход для видео/звука и зарядка внешних гаджетов через порт USB типа С. Разрешение до 1920×1080 при 60 Гц. отчет edid-decode)
- Два разъёма USB 2.0 для подключения внешних устройств (тип А).
- выход на наушники (миниджек 3,5 мм)
- проводная сеть Ethernet 100Base-TX (RJ-45)
- встроенный адаптер Wi-Fi (802.11b/g/n/ac), 2,4/5 ГГц
- встроенный адаптер Bluetooth 5.0
- операционная на основе Android 9.0
- Возможность проигрывать аудио-, видео- и графические файлы через сеть и с USB-накопителей.
- Поддержка передачи изображения и звука без проводов (Miracast, AirPlay).
- ввод и вывод звука по Bluetooth
- цифровая коррекция трапецеидальных искажений
- цифровое масштабирование 2×
- съемный фильтр
- проектор
- крышка объектива
- блок питания (100—240 В, 50/60 Гц на 35 В/6,85 А; кабель 1,2 м)
- кабель питания (длина 0,6 м)
- кабель HDMI (длина 1 м)
- пульт ДУ
- салфетка
- руководство пользователя
Внешний вид

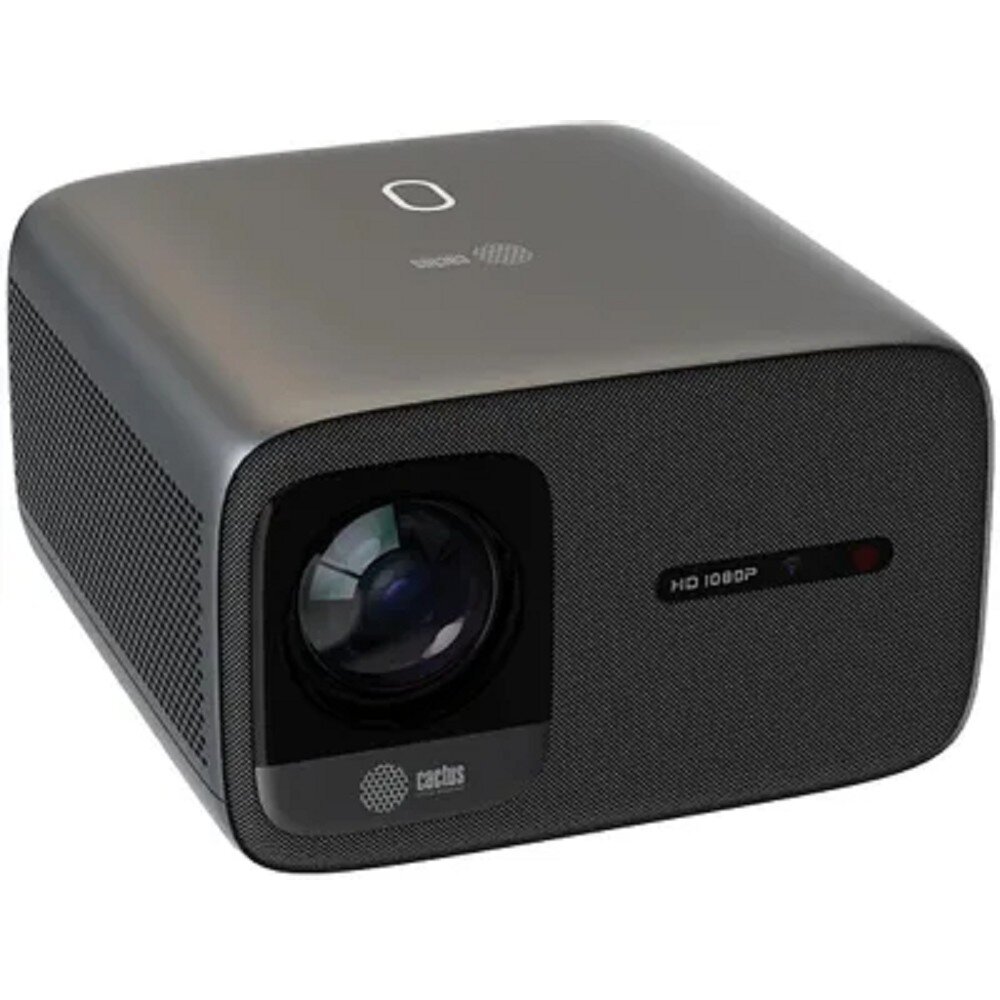

Корпуса, имеющие кубическую форму, часто встречаются у проекторов с короткой фокусной distance, оборудованных встроенными динамиками.

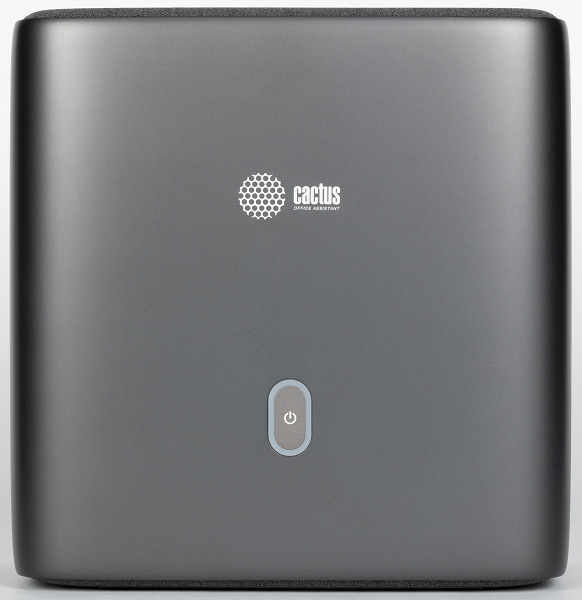

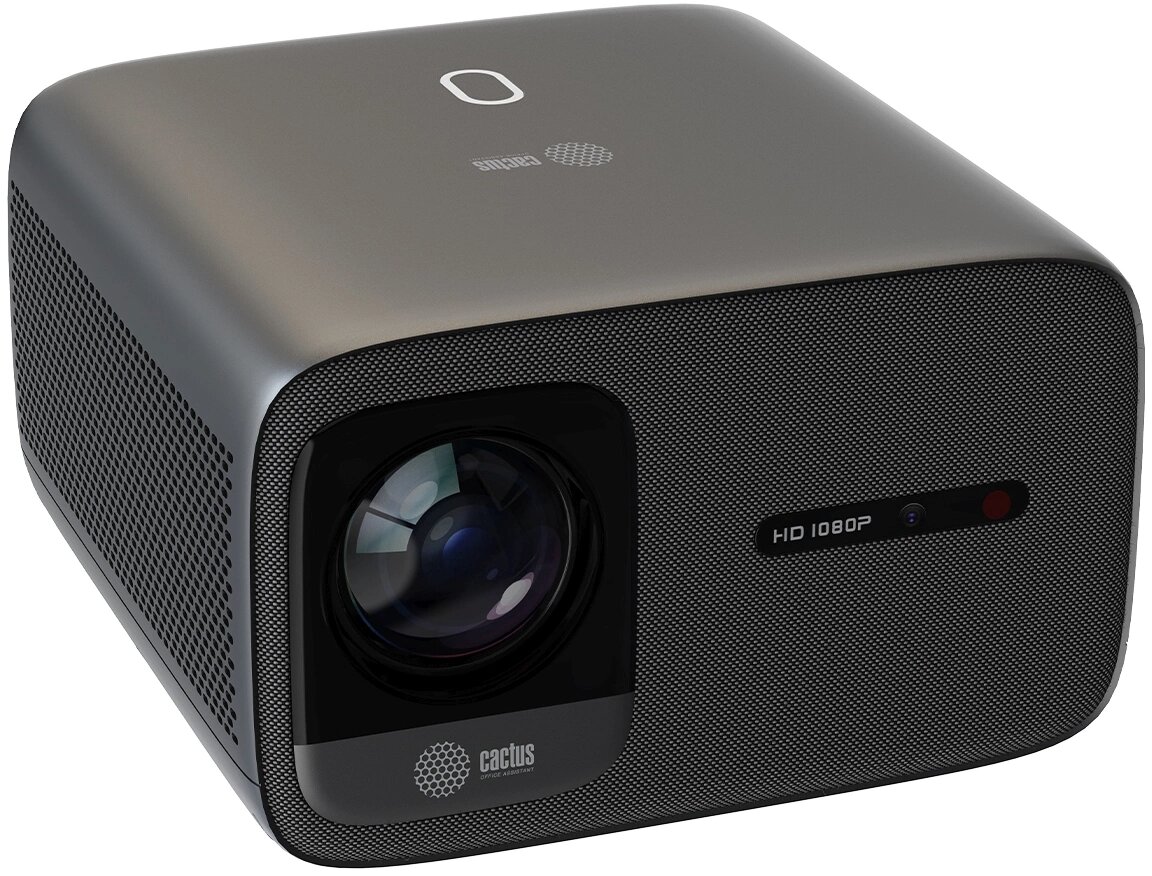

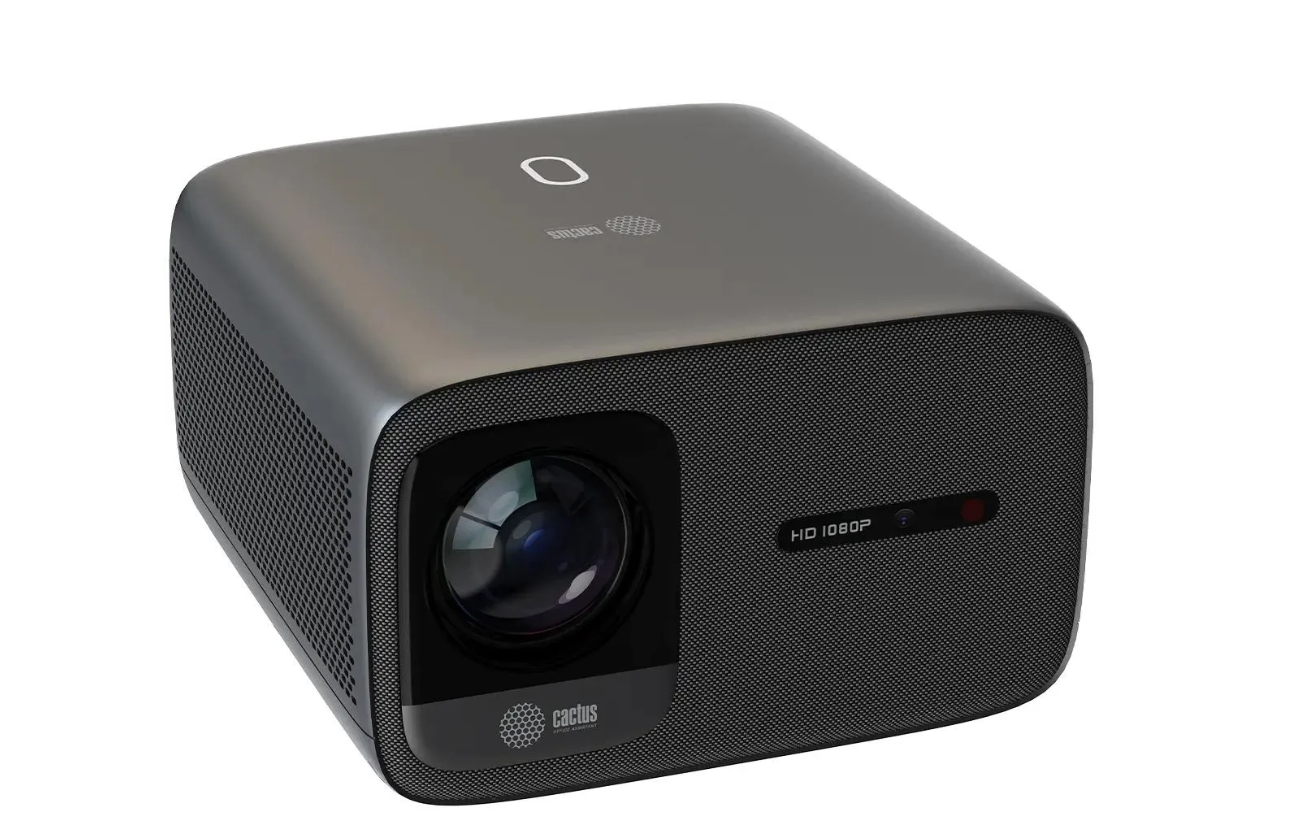

Корпус данного проектора сделан из пластика с матовой темно-серым-серебряной поверхностью. Передняя и задняя панели отделаны тканью. На верхней панели размещен логотип фирмы и кнопка включения.

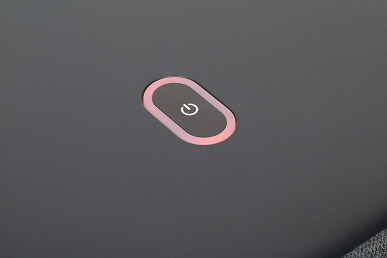

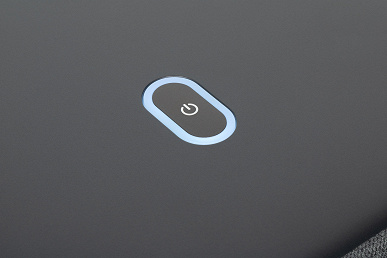

В ожидании работы ободок кнопки светится красным, а во время функционирования – бело-голубым цветом.

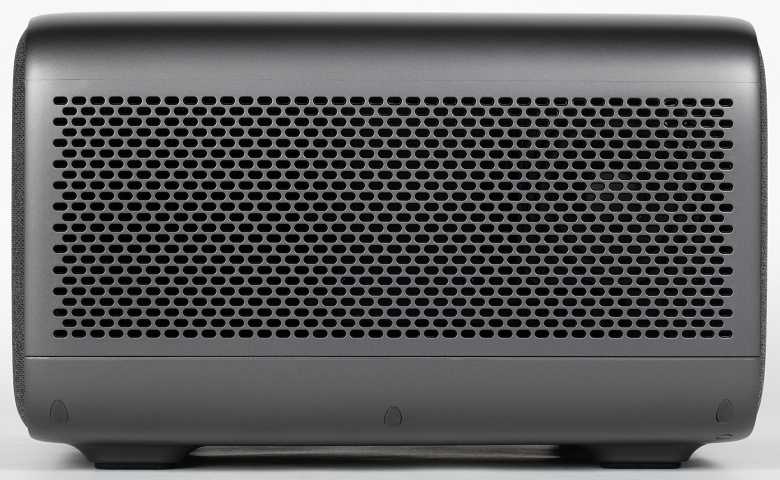

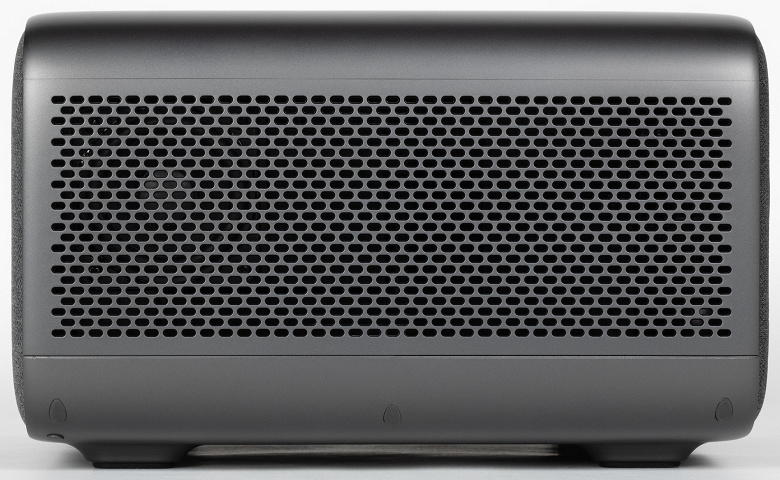

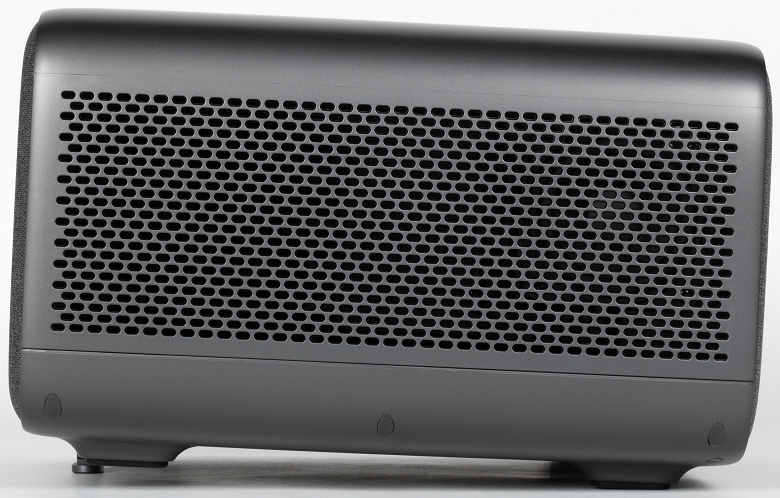

Вентиляционные решетки размещены справа, слева и снизу. Воздух поступает через нижнюю решетку, а нагретый воздух выходит через боковые (в большей степени – левую). Нижняя решетка съемная; за ней находится фильтр для замены. По бокам устройства, ближе к задней части, установлены относительно крупные динамики с круглыми диффузорами.

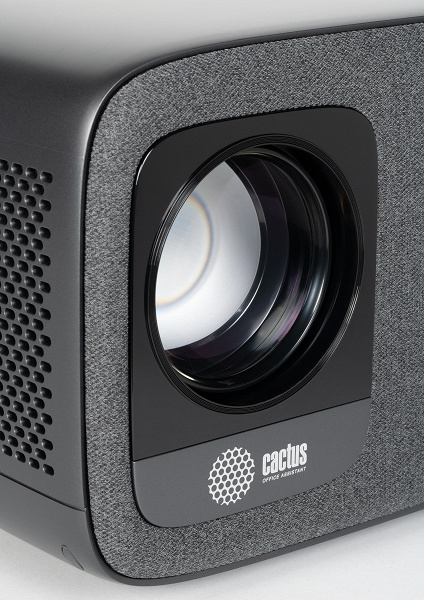

Рядом с объективом установлены ИК-приемник и видеокамера, осуществляющие автоматическую фокусировку и коррекцию изображения.
Когда проектор не нужно использовать, защитить объектив можно специальной крышкой из гибкого пластика.

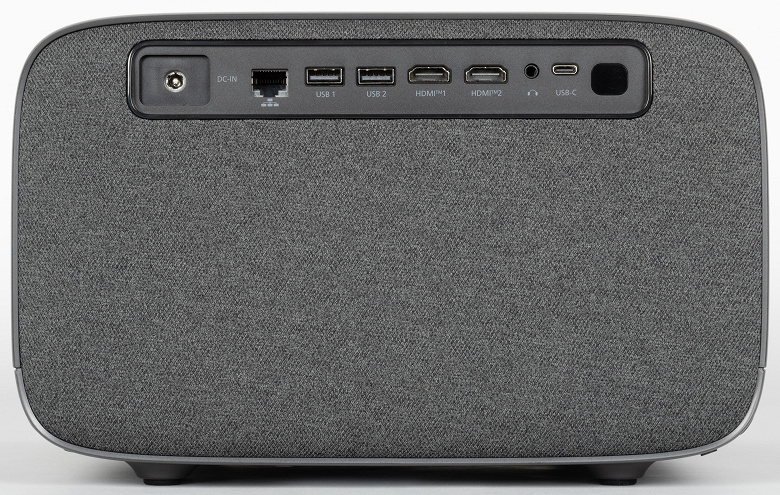

На заднем торце устройства в ряд находятся розетка для питания, интерфейсные порты и дополнительный ИК-приемник.

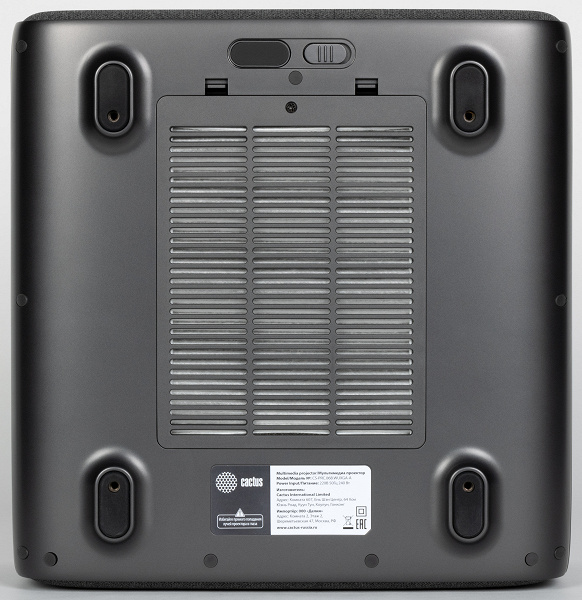

Днище имеет четыре ножки с резиновыми накладками и четыре резьбовых отверстия для крепления проектора на потолочный кронштейн.
На дне корпуса имеется выдвигающаяся ножка для поднятия передней части проектора на небольшую высоту.

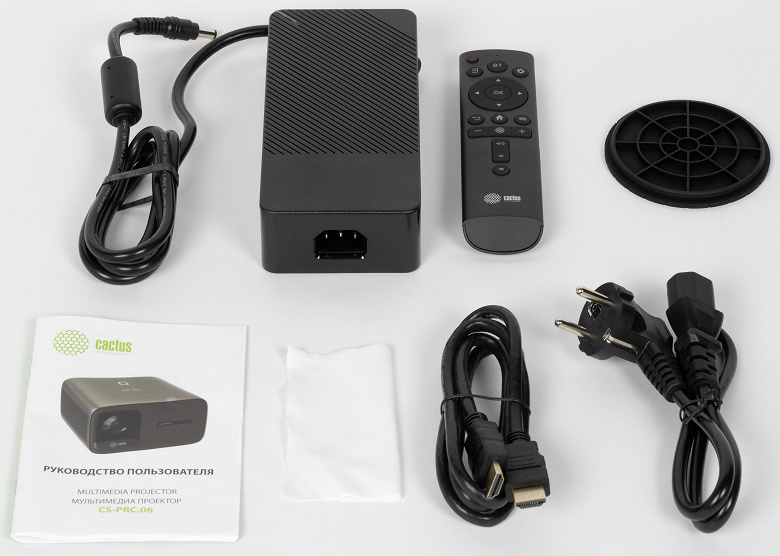

Комплект поставки включает руководство пользователя, кабель HDMI, сетевой кабель питания, блок питания, компактный пульт дистанционного управления, салфетку и крышку для объектива.

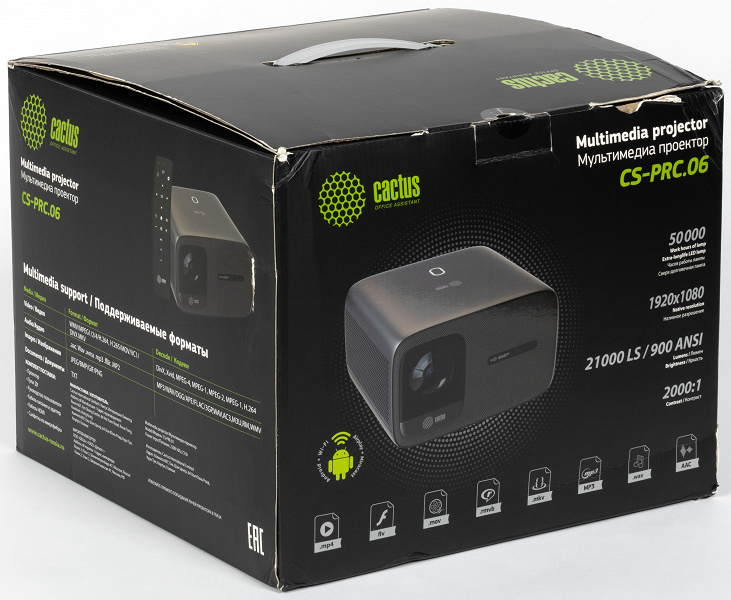

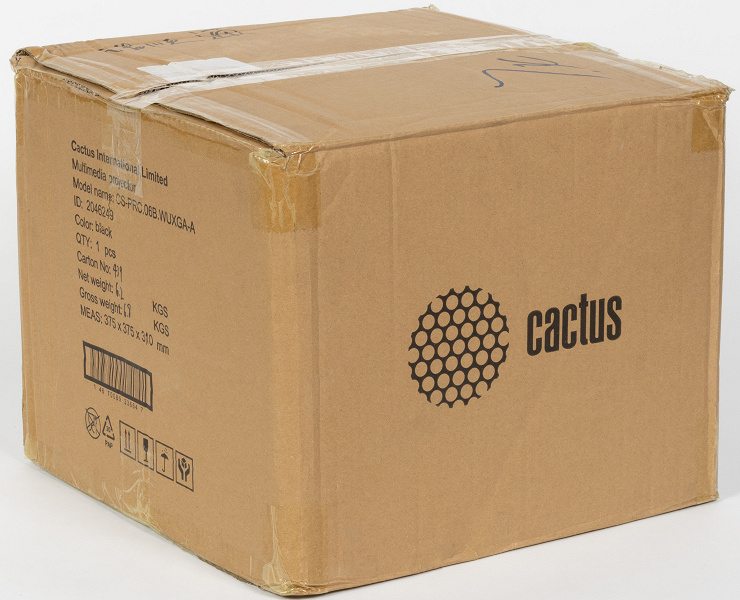

Проектор упаковали в две коробки. Надёжную, но внешне незаметную, сделала первую.
С ярким дизайном внутри, ручкой для переноски и надежной защитой проектора и принадлежностей.
Коммутация

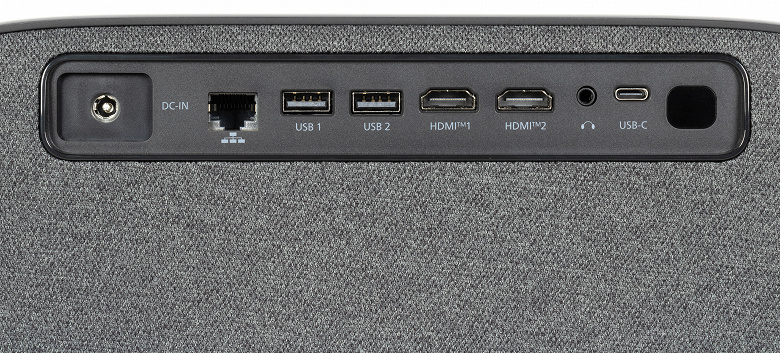

Таблица характеристик в начале статьи иллюстрирует коммуникационные возможности проектора. Разъемы расположены свободно. Звук на внешнее устройство передаётся по Bluetooth. Сам проектор можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth к смартфону или планшету. При этом на проекторе можно выключить источник света для экономии ресурса. Поддерживается управление по HDMI — функция HDMI CEC, а также ARC — реверсивный звуковой канал.

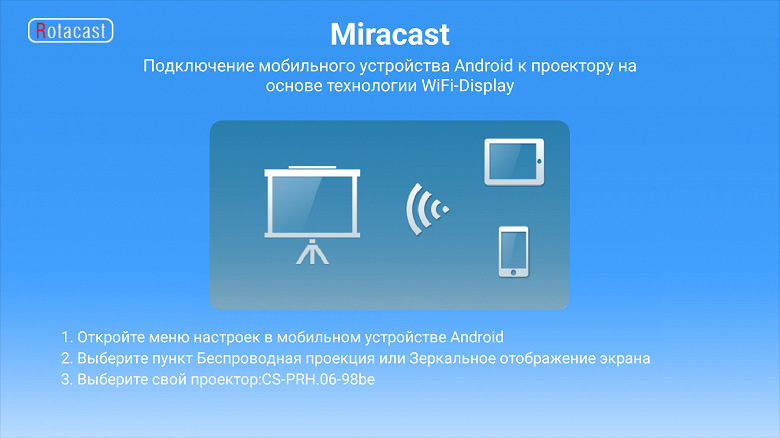

Встроенный Wi-Fi адаптер предназначен для передачи изображения и звука на проектор посредством технологий Miracast и Airplay.
В принципе, при достаточной производительности устройства можно добиться приемлемого качества вывода видео. К примеру, при подключении к планшету Xiaomi Mi Pad 4 удалось получить вывод 30 кадр/с для файла в разрешении Full HD.
Пульт и другие способы управления

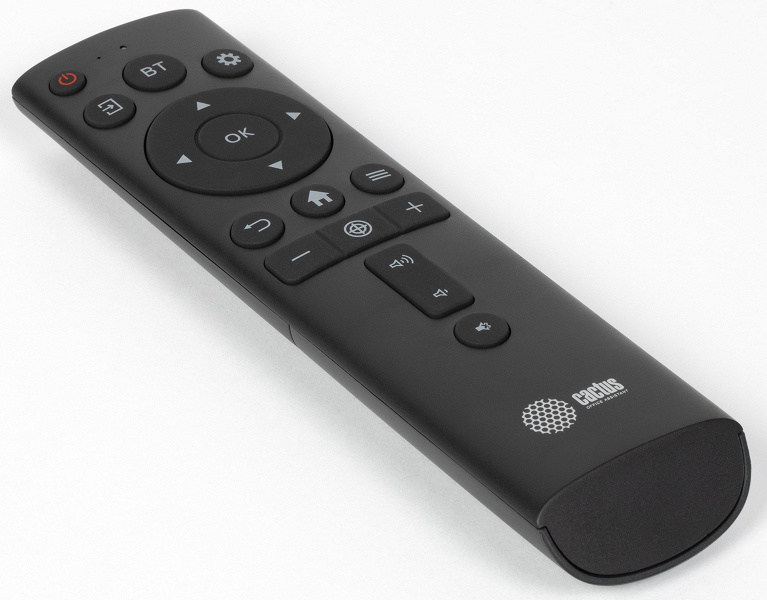

Пульт компактен и нетяжелый. Его корпус выполнен из черного матового пластика. На лицевой панели присутствует вставка из окрашенного пластика.

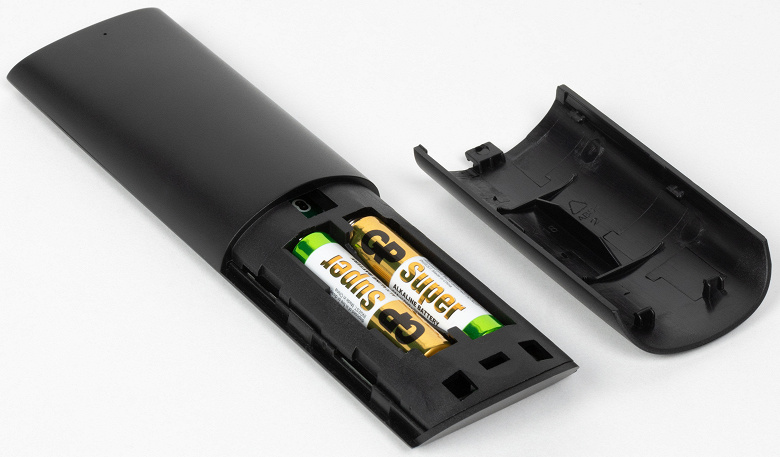

Питание подается двумя элементами типа ААА.
Кнопки обозначены контрастно и крупными символами. Пульт гибридный: работает по ИК и Bluetooth. По ИК пульт функционирует до сопряжения с проектором или при его режиме ожидания. В остальных случаях ИК-передатчик не активен, команды передаются по Bluetooth. На передней части пульта имеется индикатор (мигает красным при передаче команд).
Можно подключить к проектору настоящую клавиатуру и мышь (по USB или Bluetooth), поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. В целом интерфейс проектора хорошо оптимизирован для использования курсорных кнопок комплектного пульта ДУ.
Система и интерфейс

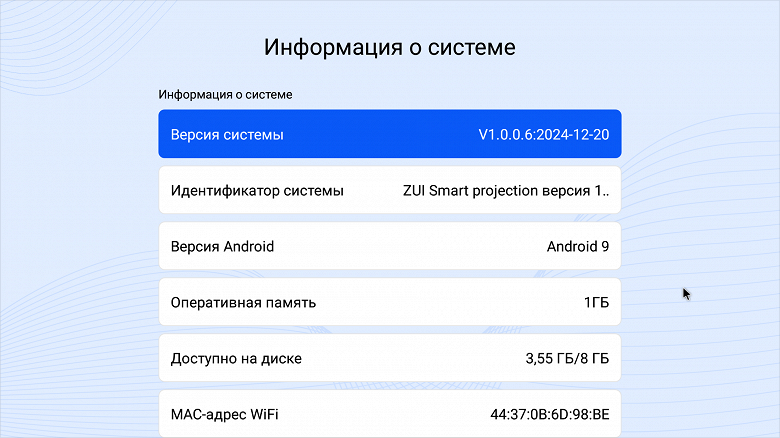

Проектор использует операционную систему, основанную на Android версии 9.0.

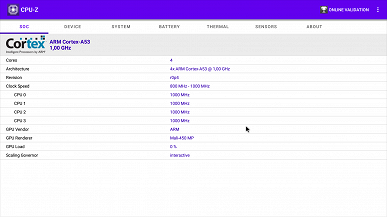

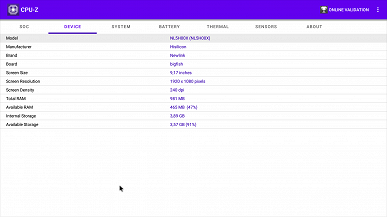

Программа CPU-Z предоставляет информацию о конфигурации аппаратной части.

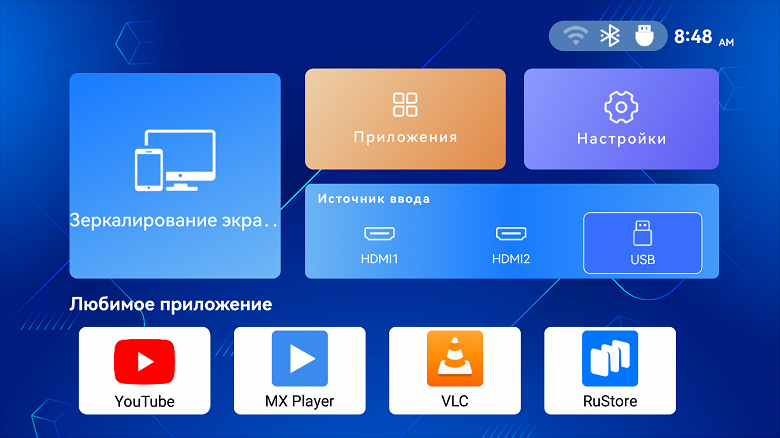

Интерфейс переведен на русский язык качественно. Работа и отзывчивость оболочки не вызвали нареканий. Главная страница проста и понятна.

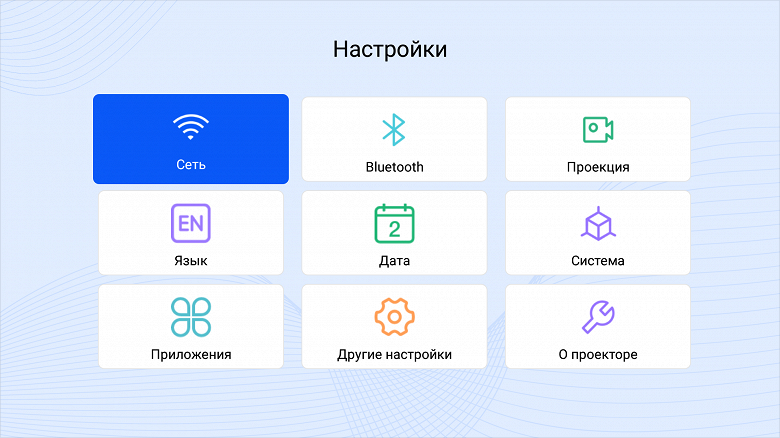

На главном экране или кнопкой с изображением шестеренки на пульте управления можно открыть меню настроек проектора.

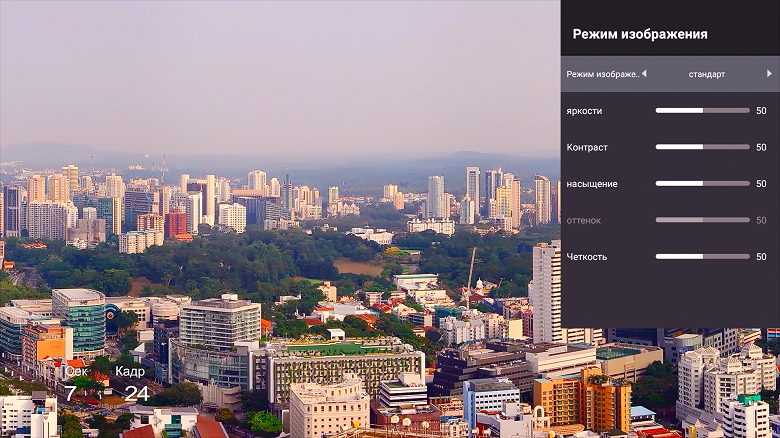

Настройки изображения и звука доступны лишь при использовании штатного проигрывателя.

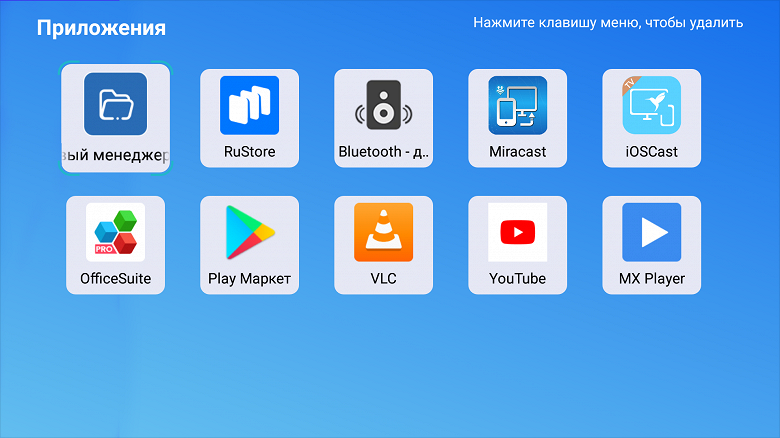

Предустановленных приложений всего десять.
Встроенный RuStore не запускается и не обновляется. Однако, доступно установление и использование других магазинов приложений или установка программ из файлов APK.
Управление проекцией
Фокусное расстояние постоянное. При необходимости уменьшить область проекции можно использовать функцию цифрового масштабирования изображения. Объектив имеет электромеханический привод фокусировки. Функция автоматической фокусировки вызывается из меню или срабатывает автоматически при включении и/или перемещении проектора по умолчанию, но пользователь может это изменить.
Проектор отображает специальный рисунок, а фронтальная камера следит за его резкостью. Получаемый результат удовлетворительный. Вручную возможна регулировка фокуса.
Функции автоматической цифровой коррекции трапецеидальных искажений и обхода препятствий функционируют приемлемым образом. В случае необходимости корректировку вертикальных и горизонтальных трапецеидальных искажений можно произвести вручную. Несомненно, любое применение цифровой коррекции понижает качество изображения.
Проекция точно по центру — центр изображения на оси объектива. Практически это неудобно, так как без цифровой коррекции и для максимальной четкости проектор нужно ставить выше нижнего края экрана. 192 см Размер области отображения с переднего края проектора до плоскости экрана составляет приблизительно… 144 см на 81 см.
При выборе типа проекции в меню доступны варианты: фронтальная/на просвет и обычное/потолочное крепление. Из-за средней фокусной длины, при фронтальном проецировании лучше размещать проектор примерно на линии первого ряда зрителей или за ней.
Встроенный мультимедийный плеер
В ходе тестирования воспроизведения мультимедийного контента использовались файлы с внешних USB-носителей. Источниками контента могут быть также серверы UPnP (DLNA) и SMB, например при использовании программы VLC for Android. Протестированы жесткие диски 2,5″, внешние SSD и флешки. Оба проверенных жестких диска корректно работали от USB-портов типа A на проекторе (USB-C предназначен только для видеосигнала и звука). Проектор поддерживает накопители с файловыми системами FAT32, NTFS и exFAT, а также файлы и папки с кириллическими названиями.
Встроенный плеер не нуждается в тестировании для воспроизведения графических и аудиофайлов, поскольку существуют сторонние программы, работающие с этими форматами качественно и удобно для пользователя. Проверка ограничена поддержкой аппаратного декодирования потоков аудио- и видео информации.

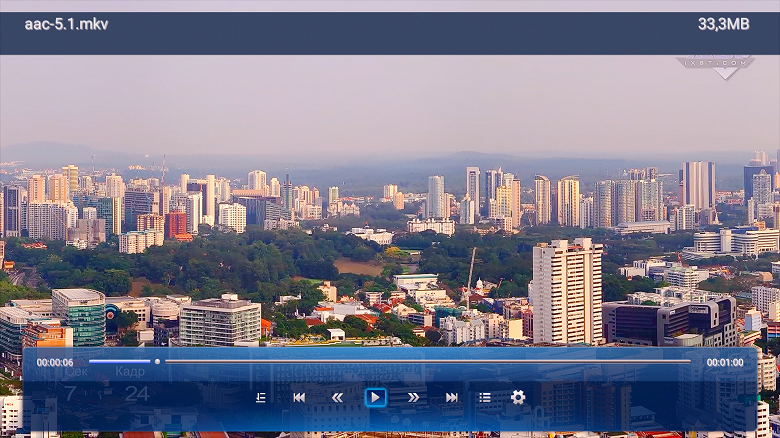

Тестирование воспроизведения видео осуществляли преимущественно с помощью плеера MX Player, но видео высокой четкости и/или с большим битрейтом лучше воспроизводится в штатном проигрывателе.
Поддерживается аппаратное декодирование звуковых дорожек, как минимум, в форматах AAC, AC3, DTS, MP2, MP3, OGG, PCM и WMA. Большинство современных файлов высокого разрешения воспроизводились без проблем в режиме аппаратного декодирования (в некоторых случаях в режиме HW+), включая варианты H.265 с разрешением Full HD при… 60 кадр/с и 4К при 30 кадр/с и 10 бит на цвет. Впрочем, видеофайлы с 50 и 60 кадр/с С пропуском нескольких кадров за секунду воспроизводилось большинство файлов. Иногда возникали проблемы с воспроизведением определённых видеофайлов. Например, проектор не воспроизводил файлы VCD MPEG1, DivX 3 в контейнере AVI и все файлы WMV в режиме аппаратного декодирования, но получилось их воспроизвести в режиме программного декодирования. Файлы VCD MPEG1, MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводились нормально. Помните, что благодаря плееру MX Player ряд видеофайлов можно воспроизвести, если не в режиме HW, то в режиме HW+, встроенный плеер такие файлы может не воспроизводить.
Тесты с демонстрацией роликов позволили обнаружить, что проектор во время воспроизведения видео не регулирует частоту обновления экрана (она остается). 60 ГцСинхронизация звука зависит от частоты кадров в видеофайлах, поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.
В стандартном для видео диапазоне (16—235) тени показывают пару оттенков темнее черного, а в светах есть завал на пару оттенков, но это можно исправить настройками Яркость и Контраст плеера и добиться отображения всех градаций оттенков в правильном диапазоне.
Максимальная пропускная способность видеофайлов, при которой ещё не наблюдались артефакты при воспроизведении с USB-накопителей, составила не менее … 200 Мбит/с (H.264, Full HD, http://jell.yfish.us/), и по Wi-Fi (с помощью VLC for Android) — 110 Мбит/с, а по сети Ethernet — 90 Мбит/с.
Работа с источниками видеосигнала
Режимы работы кинотеатров проверяли при подключении к проигрывателю Ultra HD Blu-ray Sony UBP-X700 через HDMI. Для этого источника доступны режимы 480i/p, 576i/p, 720p, 1080i и 1080p с частотой 50/ 60 Гц, а также 1080p при 24 Гц О поддерживаемых режимах подключения к ПК рассказано ниже. Цвета точные для типа видеосигнала, яркость и цветовая четкость высокие, но микроконтраст несколько снижен. В стандартном диапазоне яркости (16—235) после коррекции настроек «Яркость» и «Контрастность» отображаются все градации оттенков. Подстройки частоты обновления отсутствуют, поэтому, например, при 1080p 24 кадр/с кадры выводятся с чередованием длительности 2:3.
Проектор частично справляется с переходом от чересстрочных видеосигналов к прогрессивному изображению. При увеличении разрешения, даже из низких и при использовании чересстрочных сигналов с динамикой, края объектов размыты — зубцы на диагоналях слабо выражены.
Поле светлеет к вертикальным границам. Отсутствуют заметные цветные разводы. Черное поле неравномерно — края местами слабо засвечены, но без выраженных цветных разводов и бликов. Вертикальный микроконтраст отличный: яркость и цветовая четкость линий сохраняются на всех уровнях. Горизонтальный микроконтраст черно-белых линий стабилен, но у нечетных пикселей снижена цветовая четкость. Геометрия отличная. Фокусировка хорошая в большинстве проекции, хуже только в левом нижнем квадранте. Хроматические аберрации минимальны. Обрезки краев нет. Контурную четкость можно отключить в настройках.
При подключении к компьютеру вход поддерживает видеосигнал с разрешением до 1920х1080 пикселей. 60 Гц Частота кадров при кодировании цвета 4:4:4 (без уменьшения цветового разрешения) с глубиной … 12 бит на цвет.
Звуковые характеристики и потребление электроэнергии
Внимание! Уровни звукового давления, выдаваемые системой охлаждения, представлены . нашей методике Их нельзя прямо сравнивать с паспортными данными проектора.
| Уровень шума | Субъективная оценка | Потребление электроэнергии |
|---|---|---|
| 34,7 дБА | очень тихо | 144 Вт |
В ожидании работа системы расходует около … 0,3 Вт.

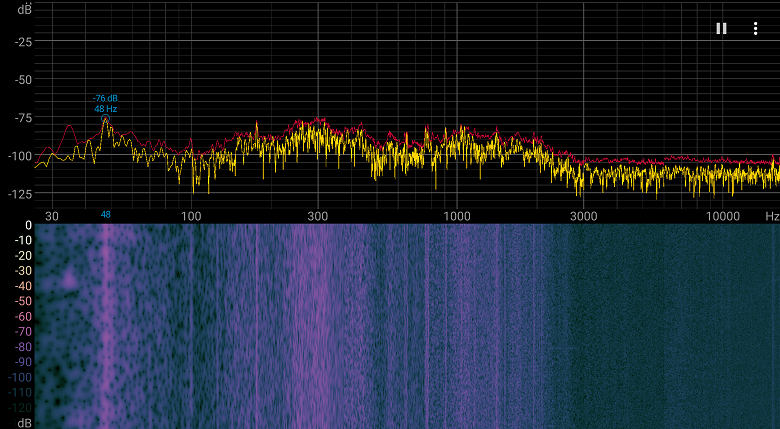

Шум работы системы охлаждения негромкий. Звук тихий и равномерный, дискомфорта не вызывает, со временем на него перестаешь обращать внимание. Спектрограмма шума системы охлаждения также ровная, высоких пиков интенсивности нет.
Встроенные динамики для такого габарита очень громкие, и даже на мах возможной громкости звуковой тракт не перегружается. Качество звука высокое — паразитных резонансов практически нет, много низких частот, звук чистый, стереоэффект выражен хорошо.
Подключив наушники, встроенные динамики перестают работать. 32 Ом с чувствительностью 92 дБ Звук большой, тишины между фрагментами нет, самых басов явно недостаточно, однако общая звучание неплохое.
Измерение времени реакции и латентности отображения.
Определение точных значений времени отклика затруднено из-за модуляции яркости источника света (см. ниже). При переходе черный-белый-черный значение приблизительно… 12 мс (5 мс вкл. + 7 мс выкл.). Матрица довольно быстрая.

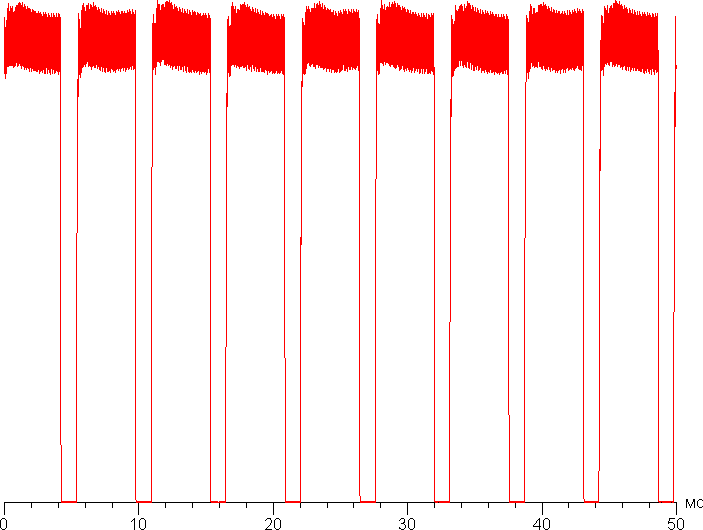

По световой интенсивности управляют, используя модуляцию яркости со скоростью … 180 ГцВ качестве доказательства приведу графики, показывающие зависимость яркости от времени при разных настройках яркости.
Частота модуляции значительная, а скважность малая, поэтому мерцания при визуальном осмотре экрана не наблюдается. Впрочем, в тесте на стробоскопический эффект мерцание изображения все же обнаруживается.
Мы измеряли время полного отображения картинки с момента переключения страницы видеобуфера до начала её вывода на экран. Время задержки для сигнала разрешения 1080p… 60 Гц кадровой частоты равна 160 мсТакая задержка существенно мешает работе и отдыху. Играть динамичными играми становится практически нереально.
Измерение яркостных характеристик
Измерения светового потока, контрастности и равномерности освещения выполнялись по стандарту ANSI. подробно описанной тут.
| Световой поток | 920 лм |
|---|---|
| Равномерность | +29%, −49% |
| Контрастность | 295:1 |

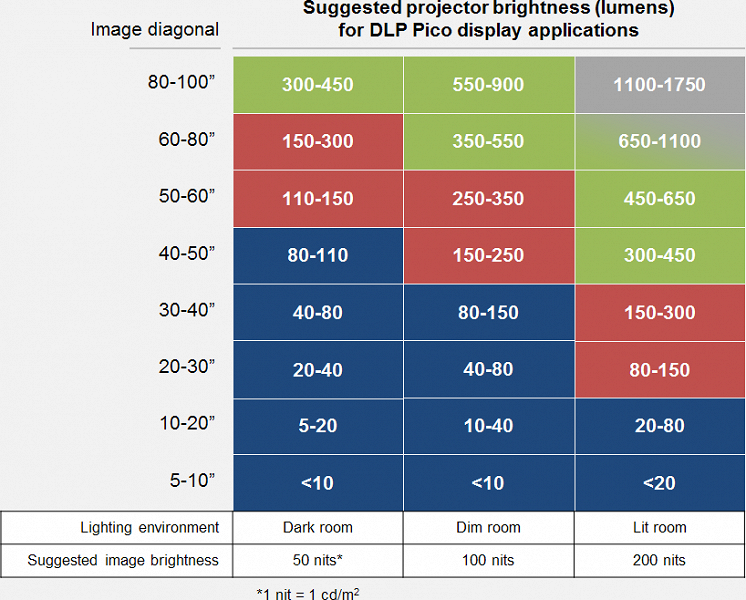

Освещенность немного превосходит заявленную. 900 лм. Такой яркости, согласно данным компании Texas InstrumentsПроизводство чипов DLP позволяет осуществлять проекцию на экран диагональю до 100 дюймов даже при слабом освещении. В полной темноте запас яркости такого экрана будет значительным.
均匀ность освещения белого поля у проектора невысокая. По ANSI контрастность хорошая. Кроме того, мы измерили контрастность путем последовательного измерения освещённости в центре экрана для белого и чёрного поля на весь экран, т. н. контрастность full on/full off. Она составила порядка 1140:1. Это приемлемое значение.
Чтобы оценить характер изменения яркости по шкале серого, измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при подключении к ПК в режиме RGB с полным диапазоном яркостей. График ниже демонстрирует прирост (не абсолютное значение!) яркости между соседними полутонами.

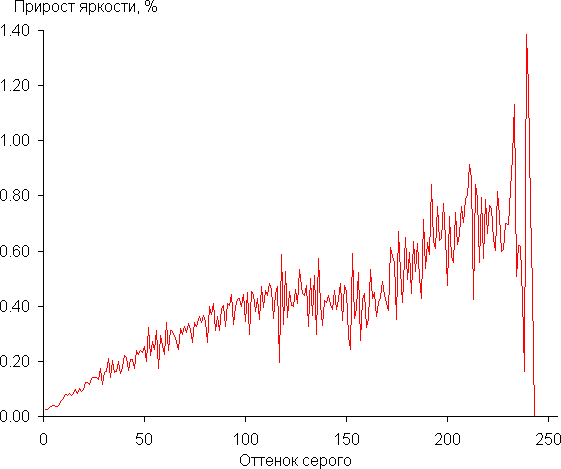

График показывает, что увеличение яркости по большей части шкалы серого происходит равномерно, и во многих случаях следующий оттенок значительно ярче предыдущего. Но несколько оттенков в светлой области практически не отличимы от белого. Такой результат получается при подключении к ПК и видеосигнале с полным диапазоном яркости (0 — 255), а при воспроизведении видеофайлов и подключении к бытовому плееру завал в светах можно убрать. В самой темной области все оттенки хорошо различимы друг от друга.

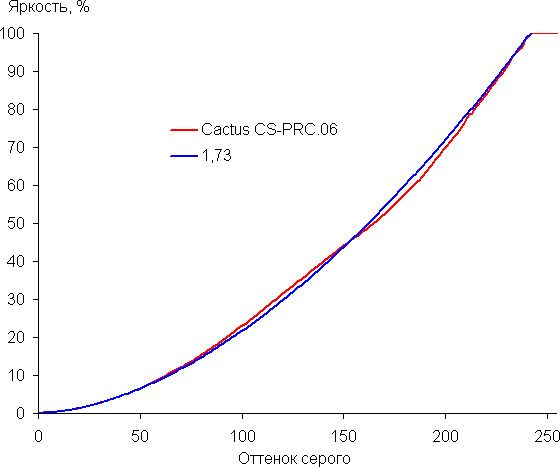

Полученная гамма-кривая была приближена, что позволило получить значение показателя. 1,73 Световой уровень меньше стандарта в 2,2, из-за чего изображение кажется более светлым. Настоящая гамма-кривая отличается от приведённой модели.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Базовый набор цветов несколько уже, чем в стандарте sRGB.

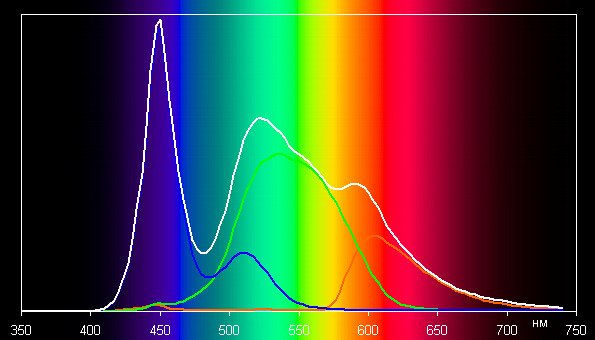

Из-за этого цвета кажутся приглушенными. Внизу представлен спектр белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответственно).
Разделение цветов нечеткое, наблюдается заметное смешивание оттенков.

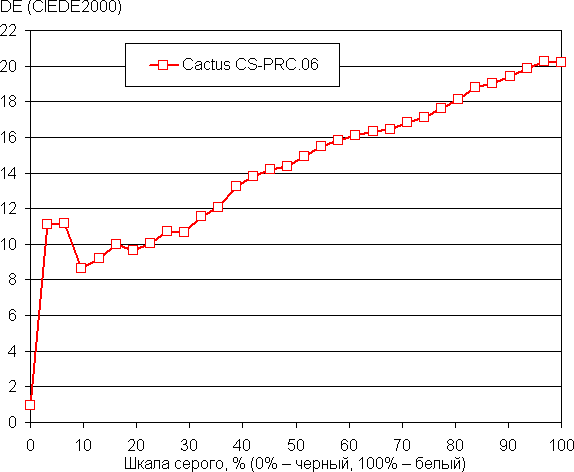

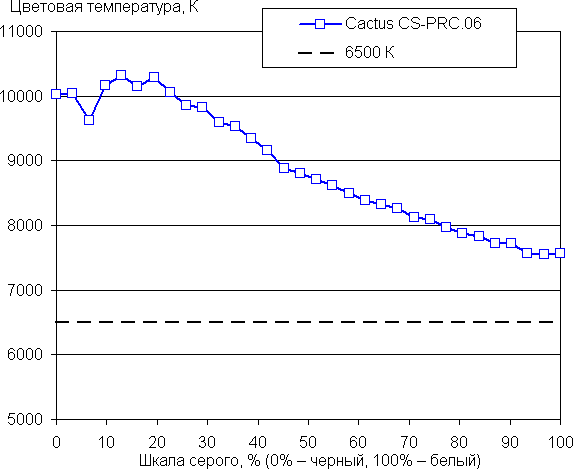

Диаграммы демонстрируют цветовой температурой в разных точках шкалы серого и разницу с спектром идеального чёрного тела (параметр ΔE).
Диапазон близкий к чёрному не важен из-за малой важности цветопередачи и высокой погрешности измерения цветовых характеристик. Цветовой баланс средний, поскольку цветовая температура существенно превышает стандарты. 6500 К Оттенок показателя ΔE превышает 10 единиц в большинстве тонов шкалы серого. Цветовая температура и ΔE заметно меняются от оттенка к оттенку значительной части шкалы серого, что ухудшает визуальную оценку цветового баланса.
Выводы
Cactus CS-PRC.06 — это универсальное устройство, объединенное в одном корпусе проектора, мультимедийного плеера и акустической системы. С помощью него на экране размером до 100 дюймов можно демонстрировать видео и фотографии даже при неполной темноте. В качестве источников контента могут выступать USB-накопители, мобильные устройства с возможностью беспроводной передачи видео и сетевые сервисы. К проектору можно подключать по HDMI и USB-C внешние источники изображения и звука. Для игр данный проектор не подходит из-за большой задержки вывода. Функциональность устройства расширяется за счет ОС Android, позволяя устанавливать приложения, подходящие пользователю по набору функций и оформлению.
Достоинства:
- Аккуратный дизайн
- «Вечный» светодиодный источник света
- Относительно тихая работа
- Автоматическая настройка резкости, исправление искажений и обход преград.
- Встроенные динамики звучат громко и добротно.
- Хорошее качество выхода на наушники
Недостатки:
- Центральная проекция
- Изменение продолжительности кадров при сигнале или файлах с… 24 кадр/с
В завершение рекомендуем ознакомиться с нашим видеообзором проектора Cactus CS-PRC.06.
