Активное распространение подсветки и корпусов с окнами (без которых первое было бы бесполезным), моделей которых в продаже уже чуть ли не больше, чем «классики», поставило перед производителями систем охлаждения серьезную задачу правильно ими воспользоваться. Саму подсветку освоили одними из первых, а дальше начался новый этап (на котором мы сейчас и находимся) — прикрепление к воздушным кулерам или помпе СЖО информационных экранов. Необходимости в них большой нет, поскольку всю эту информацию пользуясь компьютером чаще всего проще получить при помощи ПО — а оно и для обеспечения работы экранов нужно. Но кулер с цифрами выглядит куда серьезнее, чем просто светящийся. Скажем так — морально оправдывая саму по себе концепцию светящихся компонентов. Ведь уже не просто так — а с практической пользой.
В процессе эволюции концепции на примере одной из линеек DeepCool, появился AK620 Digital, отображающий температуру процессора, а затем и AK620 Digital Pro — с доработанной панелью выводимой информации. Все модели существуют параллельно в разных цветовых исполнениях, а «базовый» AK620 может иметь «натуральный» цвет, что нравится любителям экономии. Остальные версии подороже, причем AK620 Digital Pro почти вдвое дороже самого простого AK620. Линейка имеет сопоставимые характеристики и эффективность, так что выбор основывается на внешнем виде и готовности платить за его улучшения.

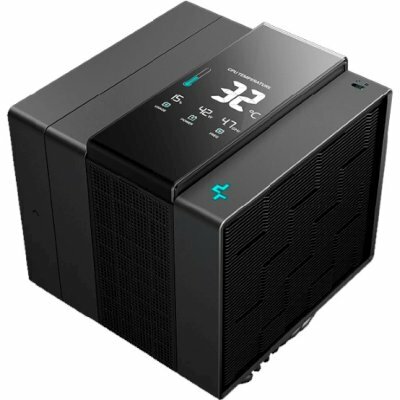

Просматривая название сегодняшнего героя, можно подумать, что здесь все аналогично — недаром же в названии появилось слово «Vision». Новая версия Assassin IV также получила информационную панель. И не только ее — еще испарительную камеру в основании теплосъемника. Не совсем ожидаемое, но логичное решение, поскольку позволяет передавать тепло быстрее. В тестовых методиках это не слишком важно, поскольку нагрузка постоянная и равномерная, в реальной жизни же она часто меняется очень быстро в любую сторону, с чем DeepCool Assassin IV VC Vision должен справляться лучше прочих. Кроме того, компания переработала расположение тепловых трубок — слабое место оригинального Assassin IV, конфликтовавшего с радиаторами VRM на многих платах, что ограничивало совместимость. В общем, изменений достаточно.
По мнению производителя, модель недостаточно нова, чтобы считаться совершенно новой. Это обосновано тем, что дизайн Assassin IV стал революционным. Первые модели внешне были обычными двухбашенными кулерами, которых на рынке было достаточно. Внешне «четверка» представляет собой аккуратный кубик — сразу даже не поймешь, что это две башни и два вентилятора. Оригинальная схема установки внешним вентилятором к задней стенке приводит к тому, что это один из немногих топовых воздушных кулеров, никак не пересекающихся со слотами оперативной памяти. Правда, если установить третий вентилятор, для чего в комплекте есть крепеж, идиллия нарушается — но его обычно не устанавливают. В новой модели всё это сохранено, а вентиляторы остались прежними. То есть это модификация с улучшенной совместимостью, улучшенным теплосъемником, дополнительными украшениями и… Как все догадались, немного дороже. Но нельзя сказать, что цена сильно изменилась, да и сам Assassin IV уже не был слишком дешевым. После знакомства с Noctua NH-D15 G2 такой уровень цен уже не пугает.
Характеристики паспорта, набор комплекта и стоимость.
Intel: LGA2066/2011-v3/2011/1851/1700/1200/1151/1150/1155;
AMD: AM5/AM4
Панель с информацией: девятиконтактный разъем подключается к USB 2.0 на материнской плате.
- информационная панель на крышке
- черное покрытие радиатора
- антивибрационные вставки на вентиляторах
- Дизайн без пересечения разъемов для карт памяти.

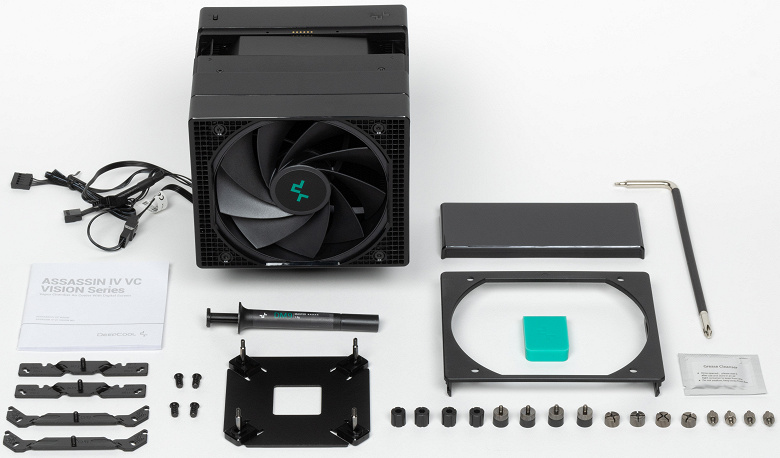

- охладитель в сборе с вентиляторами
- комплект креплений на процессор
- разветвитель
- термопаста в шприце
- отвертка
- руководство пользователя
Описание
Процессорный охладитель поставляется в коробке из гофрированного картона среднего размера. На коробку надета суперобложка. Компания упаковывает все воздушные системы в одинаковые коробки, а надписи находятся только на суперобложках, поэтому среди нескольких разных кулеров DeepCool найти нужный может оказаться нелегкой задачей.
1
В комплекте имеется руководство по установке на английском языке; оно также содержит информацию о гарантии на разных языках, включая русский. Файл с руководством доступен в формате PDF. загрузить Руководство по эксплуатации представлено преимущественно изображениями, делая его понятным даже без перевода.
Крепежный элемент сделан из закаленной стали, за исключением пластиковых прокладок и фиксаторов стоек на пластине, установленной с тыльной стороны материнской платы. Покрытие крепежа – стойкое гальваническое или лакокрасочное.

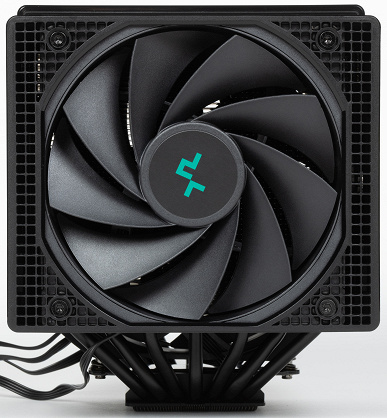

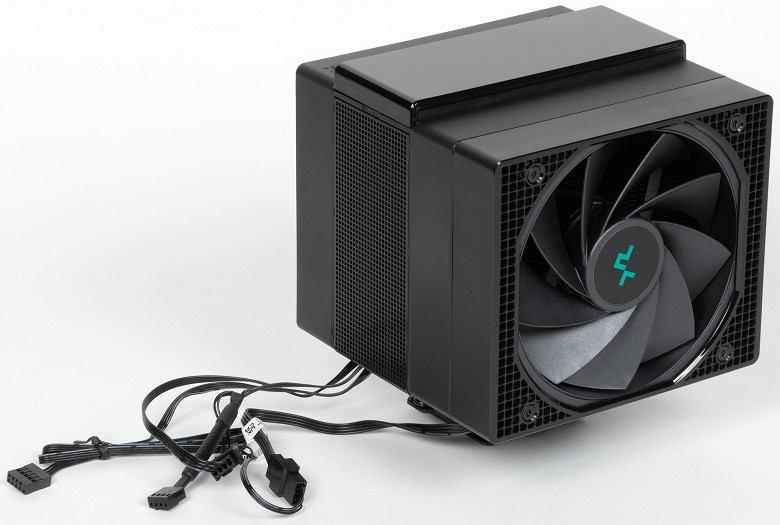

Кулер имеет вынесенный двойной радиатор, к которому тепло от теплосъемника передается по семи тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и некоторые детали крепежа покрыты черным полуматовым лакокрасочным покрытием. В данном случае черный вариант, но в продаже доступна и радикально белая версия — она обычно появляется позже. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны, а пластины не паяные — хотя по такой цене можно было бы уже позаботиться об этом. Подошва теплосъемника… непривычная 🙂

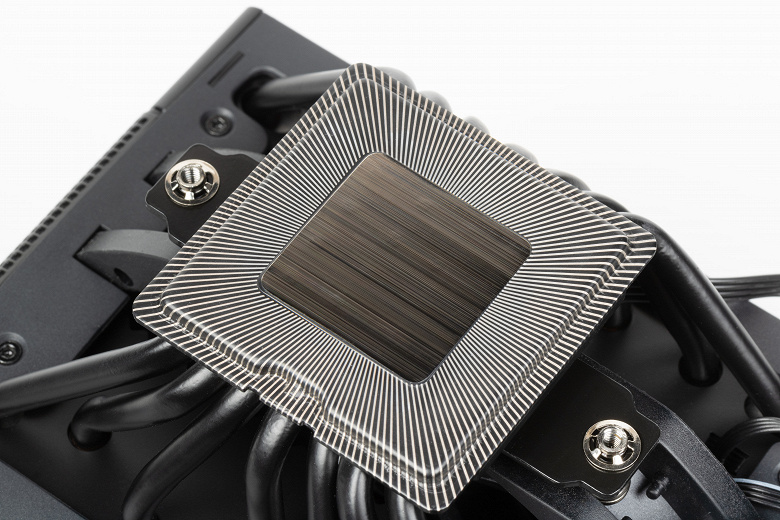

Внешний вид может обмануть, ведь на ощупь она гладкая. По существу это сплющенная тепловая трубка, которая через прямой контакт снимает тепло с процессора более эффективно, чем обычные конструкции. Недостатком может быть очень маленькое пятно контакта: всего 32 на 32 мм, что значительно меньше охладительной площади современных процессоров. Термоинтерфейс не нанесен заранее, но производитель положил к кулеру маленький шприц с фирменной термопастой.
В испытаниях применялась высококачественная термопаста от другого производителя. После проведения испытаний покажем распределение термопасты на процессоре Intel Core i9-13900K.

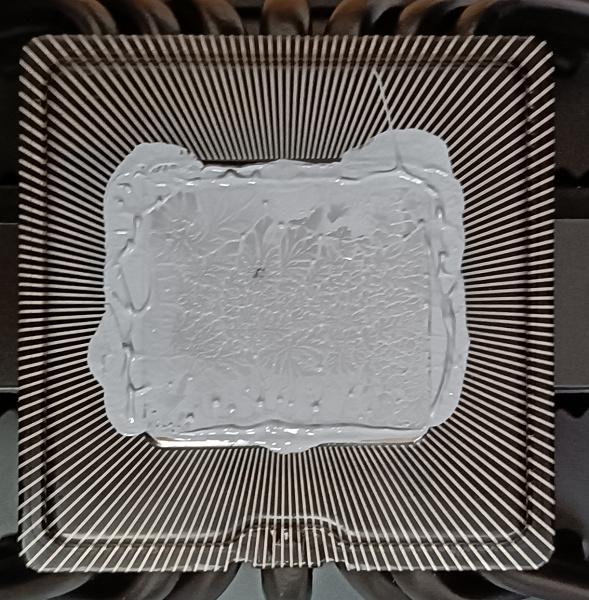

И на подошве теплосъемника:

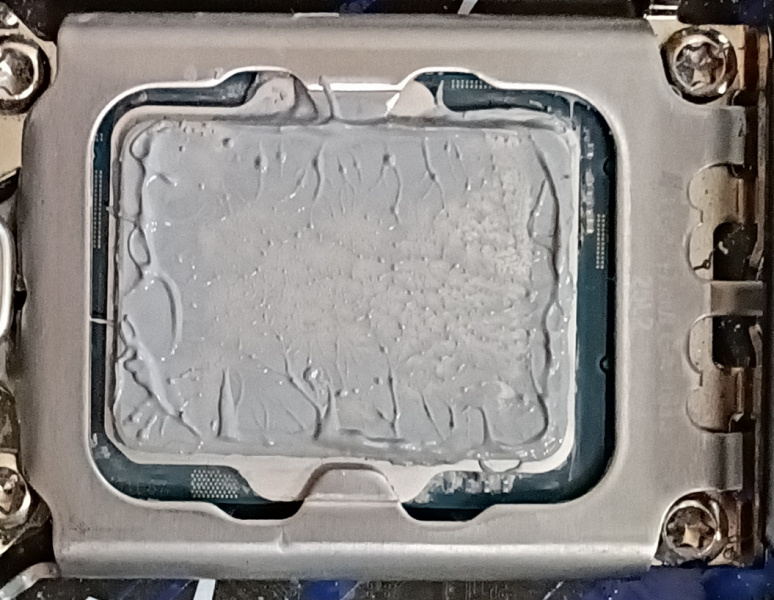

Контакт присутствует только в центральной части чипа, термопаста выдавлена на края. Вследствие этого термоинтерфейс уступает по краям рабочей поверхности подошвы. Для процессоров Intel, где основные нагревающиеся элементы традиционно находятся в центре, это не проблема, а любителям Ryzen может добавиться сложностей — если не сейчас, то в дальнейшем.

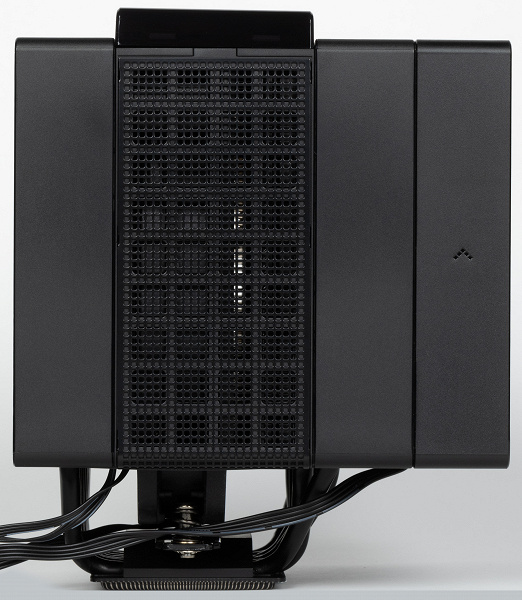

Радиатор состоит из двух групп алюминиевых пластин, надежно установленных на тепловых трубках.
Конструкция отличается наличием пластиковых кожухов и двух стальных сеток, закрывающих радиатор. Вместо третьей съемной сетки с магнитным креплением сверху установлена информационная панель.
Из-за большей толщины панели высота кулера увеличилась на 8 мм, остальные характеристики остались прежними. Возможность демонтировать панель полезна для извлечения вентилятора, расположенного между пластинами радиатора.

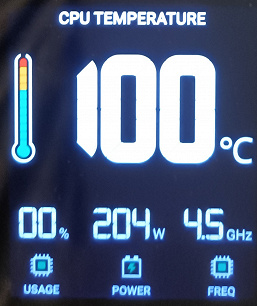

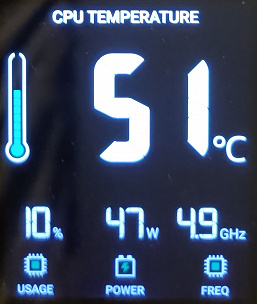

Информационный экран занимает небольшую центральную часть панели, которая очень глянцевая и отражает все вокруг. Из-за этого фотографии получились неидеальными: сделать качественные снимки сложно без получения множества селфи. Основные отображаемые параметры позволяют быстро оценить состояние системы.
Для работы панели необходимо подключение кулера к разъему USB 2.0 на плате, поэтому из-за этого теряются два порта. Однако, порты USB 2.0 давно уже не являются дефицитным ресурсом, поэтому это не является значительной потерей. Работает всё исключительно при запущенной утилите компании, поэтому ее нужно добавить в автозапуск. Настройки весьма ограничены, а опция отключения панели выглядит лишней — можно просто не подключать или не устанавливать панель (так как ограничиться обычным Assassin IV нельзя – это разные кулеры). Можно отключить мигание значка термометра при перегреве, но нельзя отключить мигание индикатора загрузки — на нем всегда отображаются мигающими нулями. В целом всё симпатично и в ряде случаев полезно.

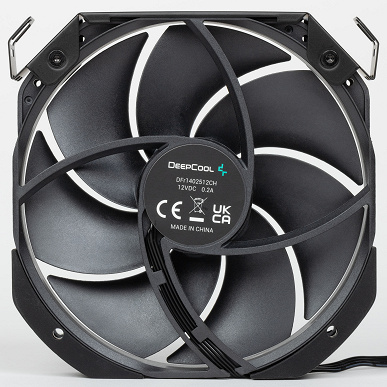

Комплектные вентиляторы имеют типоразмер центрального – 140 мм, внешнего – 120 мм. Внешний вентилятор предназначен для работы на выдув и имеет крыльчатку с раскрытыми лопатками.
Если понадобится, можно установить третий вентилятор размером 120 мм с помощью комплектной рамки и винтов. Однако, повторяем, в нём нет необходимости. Традиционные для других кулеров проблемы совместимости с модулями памяти возникнут и здесь. Вентиляторы регулируются по ШИМ.
Два вентилятора подключены к штатному разветвителю. Работает выбор режима работы: производительный или тихий. Во втором режиме скорость вращения снижена. Переключатель расположён сверху на кожухе.
В этом плане ничего не изменилось по сравнению с Assassin IV: если компания планирует что-то делать с вентиляторами, то оставила это на следующий шаг (как в линейке AK620 новые вентиляторы появились только в Digital Pro, но не Digital). Поэтому особое внимание этим моментам не будем уделять. Главные изменения — информационная панель и испарительная камера. С первой всё просто и понятно по фотографиям, а влияние второй на эффективность нужно проверить тестами.
Тестирование
В таблице представлены результаты измерений некоторых параметров, которые производитель не назвал.
| Размеры площадки теплосъемника (Д×Ш) | 32×32 мм |
|---|---|
| Длина кабеля вентилятора | 27 (140 мм) / 20,5 (120 мм) см |
| Длина разветвителя питания вентиляторов | 50 + 10 см |
Подробный разбор методики проверки можно найти в статье «». Показатели работы процессорных кулеров, выпущенных в 2020 году. Все ядра процессора Intel Core i9-13900K функционировали на частоте 3,7 ГГц в этом тестировании.

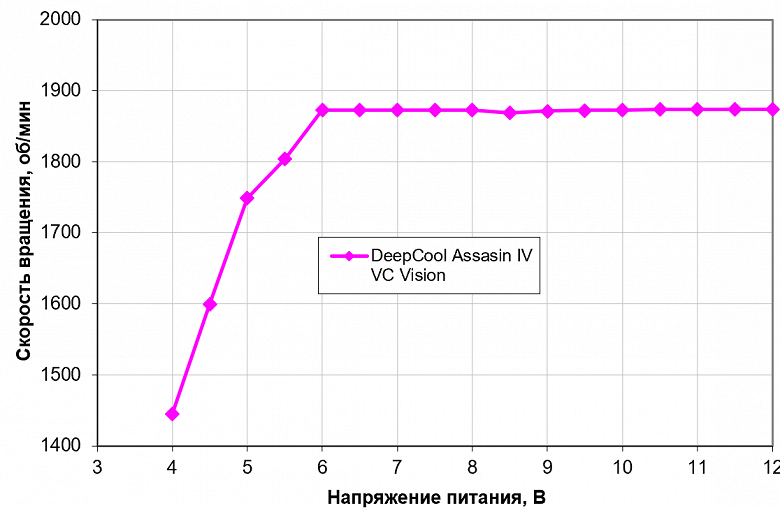

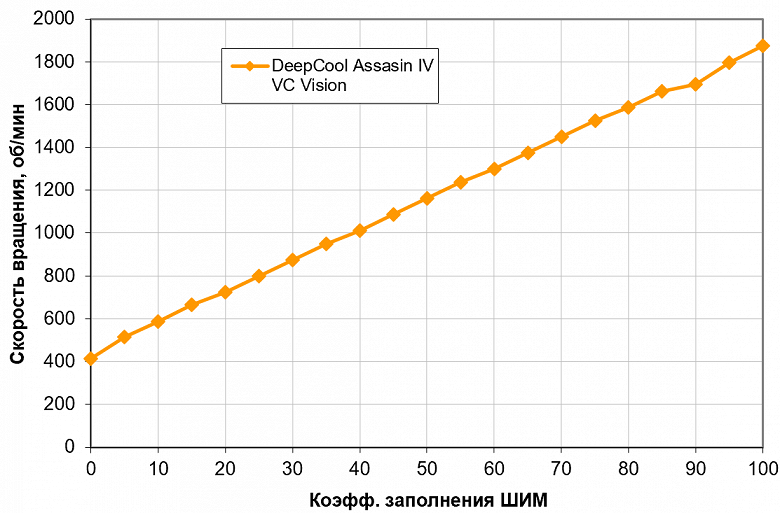

Анализ связи оборотов вентилятора с параметрами ШИМ и напряжения подаваемого на устройство.
При тестировании предшественника использовался график для модели с 140 мм в основном и тихом режиме. Для сравнения рассмотрим поведение 120-миллиметрового аналога. Разница — лишь немного более высокая скорость вращения, остальное не изменилось. Отличное результата: монотонный и практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 0% до 100%, а также довольно широкий диапазон регулировки. Полностью остановить вентиляторы через ШИМ невозможно, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке придется регулировать напряжение.
Это единственное, для чего стоит прибегать к этому, поскольку скорость вращения вентиляторов стабилизирована в широком диапазоне напряжений. При напряжении ниже 6 В его можно незначительно понизить, а вентиляторы отключаются на 3,6 В (включаются обратно — на 3,9 В). Вентиляторы допустимо подключать к источнику с напряжением 5 В, но, как нам кажется, практического смысла в этом нет.

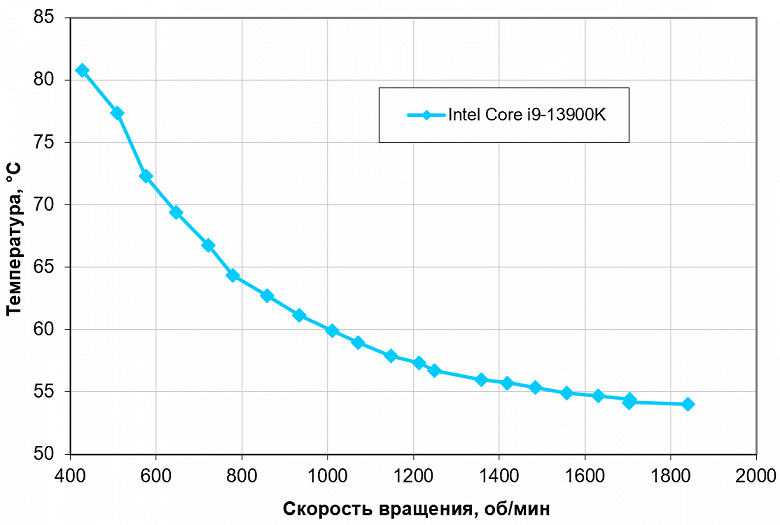

Изучение связи между температурой процессора при максимальной нагрузке и скоростью вращения вентиляторов кулера.
Требование создания более или менее равных условий для тестирования воздушных кулеров разных классов топов традиционно приводит к такой ситуации: на открытом стенде в условиях стабильной и невысокой температуры окружающего воздуха на постоянной частоте 3,7 ГГц процессор не перегревается даже на минимальных оборотах вентиляторов. Нам важны не абстрактные температуры в определенном окружении, а возможность рассчитать по реальным характеристикам кулера, полученным в результате тестирования, что угодно. Каждый материал содержит пример расчетов (при заданных граничных условиях), а любые другие можно получить самостоятельно при помощи онлайн-калькулятора — заодно и сравнив друг с другом любые протестированные кулеры.

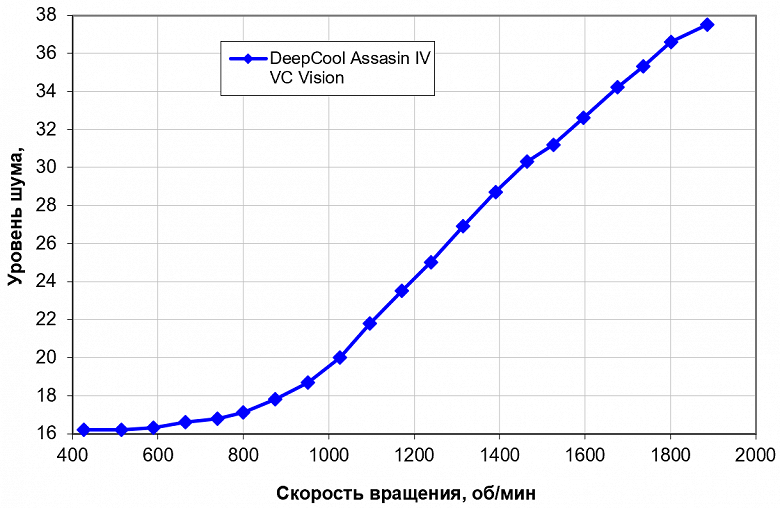

Измерение шумового уровня при различных скоростях работы вентилятора(в).
От 40 дБА и выше шум кулера для настольной системы с нашей точки зрения очень высокий. Уровень шума от 35 до 40 дБА терпимый. Ниже 35 дБА шум не сильно выделяется на фоне шума вентиляторов корпуса, блока питания, видеокарты и жестких дисков. При уровне ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА. Вы могли бы добиться этого отключив вентиляторы. Работа на минимальных оборотах обеспечивает шум, практически не отличимый от фонового без приборов. На максимальной скорости вентиляторов достаточно громко, но не слишком.

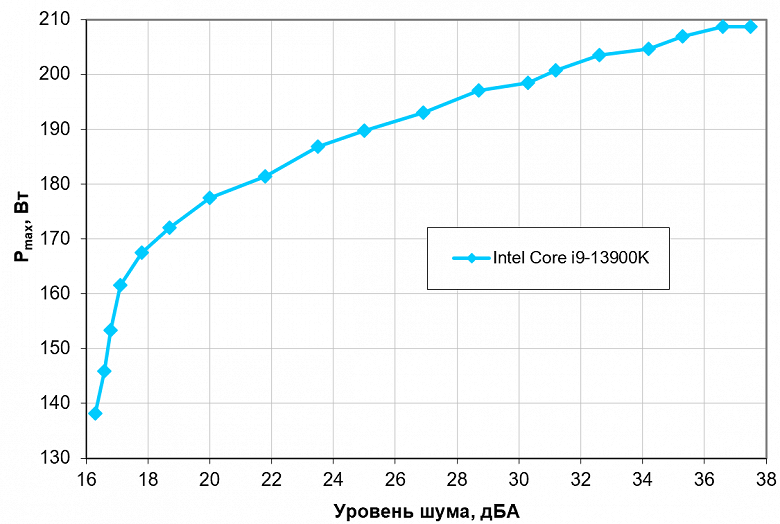

Определение графика связи между фактической максимальной мощностью и уровнем шума.
Перейдем от условий тестового стенда к более реалистичным ситуациям. Предположим, что температура воздуха, забираемого вентилятором системы охлаждения, может достигать 44 °C, но температуру процессора под максимальной нагрузкой не хочется превышать 80 °C. В рамках этих условий построим зависимость реальной максимальной мощности (обозначенной как ). Pmax), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получаем примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню — 190 Вт. Гипотетически, при не слишком пристальном внимании к уровню шума, пределы мощности можно увеличить до 200 Вт. Уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и желании видеть не более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности возрастают. Главное, что заметно — компания хорошо потрудилась над конструкцией кулера. Первый Assassin IV по эффективности недалеко уходил от тех же AK620 (хоть и был заметно более эффектным), улучшенный — заметно их превосходит. Но вентиляторы и радиатор остались прежними, так что это эффект от испарительной камеры и… самой перетасовки тепловых трубок, как нам кажется. То есть улучшило это не только совместимость с системными платами.
Тестирование производительности системы охлаждения для процессора Intel Core i9-13900K.
По данной ссылке Можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими, протестированными по такой же методике (список пополняется, поэтому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется. Но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами, протестированными ранее.
Выводы
Для верного понимания итогов важно помнить о том что:
Цель тестирования – определение способности кулера или СЖО к охлаждению. Процессоры, участвующие в тестировании, выступают только как нагревательные элементы для вычисления условного теплового сопротивления кулера в разных режимах работы. Мощность (тепловыделение) процессора искусственно регулируется в зависимости от возможностей охлаждающей системы, она может быть меньше или больше стандартных рабочих режимов процессора. Главное – чтобы во всем диапазоне охлаждающей способности кулера процессор не перегревался (хотя бы при 25 дБА) и наблюдалась значительная разница в изменении температуры процессора.
Тестирование показало, что кулер DeepCool Assassin IV VC Vision подходит для процессоров Intel Core i9-13900K (LGA1700) с потреблением 190 Вт. При температуре внутри корпуса до 44 °C уровень шума не превышает 25 дБА. С понижением температуры воздуха и/или снижением требований к уровню шума и температуре процессора мощность можно увеличить — подробности в онлайн-калькуляторе по ссылке выше. Компания изначально заявляла о TDP 300 Вт, но потом уточнила до 280 Вт, как у обычного Assassin IV. На практике новое решение работает заметно эффективнее.
Достигнуть этого удалось фактически лишь небольшими доработками и исправлениями ошибок. Проблемы совместимости с радиаторами VRM многих системных плат могли стать причиной переделки основания.
Не факт, что испарительную камеру в теплосъемник встроила бы уже сейчас. На процессорах Intel такая камера ведет себя отлично. На AMD возможны проблемы из-за уменьшения пятна контакта, но для проверки нужно провести отдельное тестирование. Главное в новой модели — совсем не информационная панель, хотя та отлично оживляет пейзаж, добавляя строгому черному кубику немного красок жизни. По основным же характеристикам получился один из лучших воздушных кулеров сегодняшнего дня. Оригинальный внешний вид служит отличной приправой к эффективности. Цена сопоставима с другими моделями аналогичного уровня — такое совпадение вряд ли является случайным.
