Несмотря на многочисленные тестирования различных компонентов, при столкновении с некоторыми испытываешь волнение. Сегодня как раз такой день, ведь по названию понятно, что речь идет о преемнике легендарного кулера Noctua NH-D15 — а именно о прямом преемнике настолько близком, что компания даже не изменила название, добавив к нему лишь скромные «G2». Производителям часто приходится выпускать новые модели систем охлаждения, несмотря на невозможность радикальных изменений в их конструкции. С подобными примерами сталкиваемся регулярно, и отличия между условно «новыми» и «старыми» моделями зачастую сводятся лишь к визуальным эффектам, так что даже на новый суффикс не всегда тянут. Но сегодня — исключение из правил.
Изменения во втором поколении Noctua NH-D15 G2 настолько значительны, чтобы считать ее полностью новой моделью. Речь идет не о одной модели, а о трех разных версиях, рассчитанных на разные сферы применения. Высокая цена нового устройства нас впечатлила — она заметно выше, чем у модели первого поколения. Главное — что появившийся более 10 лет назад D15 надолго стал эталоном воздушных кулеров, с которым свои флагманские продукты сравнивали все производители. Причем сравнения обычно сводились к тому, что… Кулер менее эффективен и/или шумный, чем другие, но его низкая цена компенсирует эти недостатки. По всем параметрам сделать лучше никто, похоже, и не пытался. Вряд ли кто-то мог. Не в особой магии дело (хотя компетенции инженеров и дизайнеров Noctua никем никогда не ставились под сомнение) — просто компания выжала из концепции воздушного охлаждения всё, максимально используя экстенсивные методы: устройство получилось выдающимся по размерам и массе. Топовые модели и ранее часто вызывали проблемы совместимости с другими компонентами системы, но NH-D15 банально не вмещался в большинство корпусов того времени. В итоге — ультимативное решение, которое практически невозможно превзойти — законы физики неумолимы.
Компания Noctua изначально не стремилась внести радикальные изменения в свою модель D15. Были выпущены черная версия и модификация с асимметричным радиатором, но они не принесли существенных улучшений. С годами многие пришли к мнению, что замену модели NH-D15 найти невозможно. Сама компания начала изучать системы жидкостного охлаждения. Это логично: если в области воздушного охлаждения уже нечем удивлять, необходимо расширять сферу деятельности. Noctua планирует порадовать своих поклонников разработкой СЖО без помпы, так как шум от нее многим мешает достичь полной тишины компьютера. Технология термосифона имеет свои ограничения (например, радиатор можно установить только на верхнюю стенку корпуса), но она может быть бесшумной и исключает потенциальные поломки. На Computex 2024 компания демонстрировала такую систему, но сроки ее появления в продаже не были объявлены. В последнее время стало известно, что Noctua планирует завершить разработку системы к следующему году, если не возникнут непреодолимые сложности (ведь последние 20% работы могут занять 80% времени).
На Computex годом ранее компания представила модель NH-D15 G2, дав понять, что это развитие модели D15, но не для всех. Старая модель стоила порядка сотни североамериканских тугриков, а для G2 сразу назвали цену в полторы сотни. Реальные розничные цены зависят от многих факторов, но, например, в России NH-D15 можно купить за 14 тысяч рублей, черная версия — с 15 тысяч, а NH-D15 G2 появляется в ограниченном количестве — и готовить нужно уже 27-28 тысяч рублей.
Даже если стоимость и принцип работы такого кулера кажутся не слишком интересными, особенно для тех, кто выбирает ноутбуки или смартфоны с похожей ценой, стоит учесть динамику роста цен на компьютерные комплектующие. Цена суперкулеров всегда была высокой с точки зрения владельцев бюджетных процессоров, ведь им такие кулеры и не нужны. В целом спрос на них невелик, а цена в топовом сегменте зависит от потребительских характеристик неравномерно. Разработка подобных решений — это своего рода спорт высоких достижений, не имеющий прямого влияния на повседневную жизнь большинства людей, но по-своему интересный. Особенно когда улучшать вроде бы уже нечего, а превзойти предыдущий результат необходимо. Поскольку за десять лет никто не смог обогнать разработку Noctua, компания решила сама это сделать. Вероятнее всего, она не рассчитывает на массовые продажи — их обеспечивают устройства совсем другого уровня. Этот суперкулер больше похож на золотой телевизор из анекдота: его не смотрят, но показывают. Давайте же посмотрим, что же Noctua нам готово показать.
Характеристики паспорта, состав комплекта и стоимость.
| Производитель | Noctua |
|---|---|
| Название модели, ссылка | NH-D15 G2 |
| Тип системы охлаждения | Для процессора, у которого воздушный радиатор с активным обдувом, установленным на тепловых трубках. |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA2066/2011-v3/2011/1851/1700/1200/1151/1150/1155; AMD: AM5/AM4 |
| Охлаждающая способность | макс. TDP 228 Вт |
| Тип вентилятора | осевой (аксиальный), 2 шт. |
| Модель вентилятора | Noctua NF-A14x25r G2 PWM |
| Питание вентилятора | 12 В, 0,19 А |
| Размеры вентилятора | 140×140×25 мм |
| Скорость вращения вентилятора | 300—1500 об/мин (±10%) |
| Производительность вентилятора | 155,6 м³/ч (91,6 фут³/мин) |
| Статическое давление вентилятора | 25,1 Па (2,56 мм вод. ст.) |
| Уровень шума вентилятора | не более 24,8 дБА |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | нет данных |
| Размеры охладителя (В×Ш×Г) | 168×150×152 мм |
| Размеры радиатора (В×Ш×Г) | 115×150×152 мм |
| Масса охладителя | 1525 г |
| Материал радиатора | Листы из алюминия толщиной 0,4 мм и восемь медных тепловых трубок диаметром 6 мм, а также медная система отвода тепла. |
| Термоинтерфейс теплосъемника | термопаста в шприце |
| Подключение | Вентиляторы подключаются к разветвителю через 4-контактные разъемы (питание, датчик вращения, управление ШИМ), а разветвитель — к разъему кулера процессора на материнской плате. Можно применять адаптеры ЛНА для регулирования оборотов. |
| Особенности |
|
| Содержание комплекта (для уточнения обратитесь перед покупкой). |
|
| Ориентировочная стоимость | Примерно тридцать тысяч рублей к моменту написания обзора. |
Описание

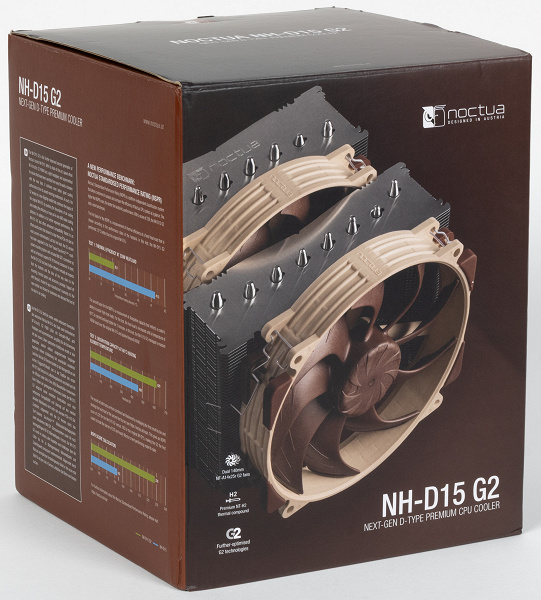

Процессорный охладитель поставляется в коробке большого размера. У предыдущей модели коробка была ещё больше, а у последующей — более тёмной и строгой.

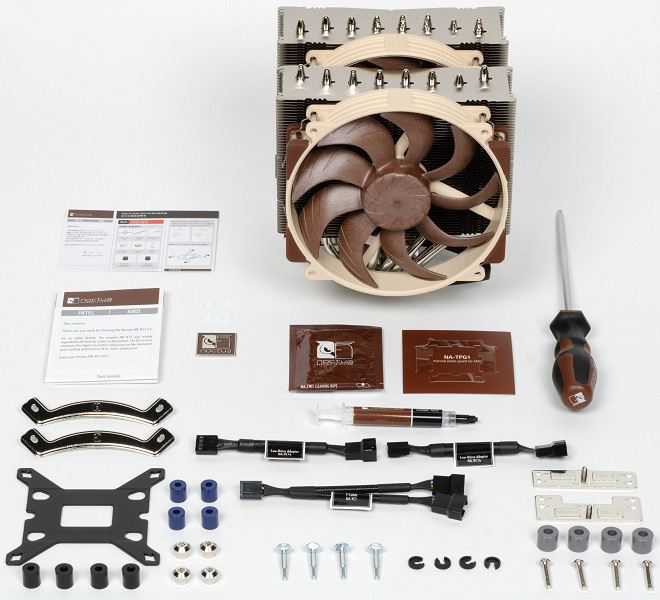

Комплект включает полную инструкцию по установке на английском языке от CEO Noctua со словами благодарности за покупку. Также прилагается ее копия с упрощенной полиграфией на языке целевого региона продаж. В нашем случае это был китайский язык, но даже одной такой инструкции достаточно — практически всё понятно по картинкам и вкраплениям латиницы. Тем не менее, изучить инструкцию советуем. Особенно при установке на платформы AMD, поскольку особенностью крепления является возможность сдвинуть кулер на 7 мм в одну или в другую сторону. Одно положение рекомендуется для чиплетных моделей, второе — для монолитных (процессоры первых поколений или APU, включая современные). В общем, здесь всё с точностью до миллиметра.
Крепеж сделан из закаленной стали, за исключением пластиковых проставок, и покрыт стойким гальваническим или лакокрасочным напылением.

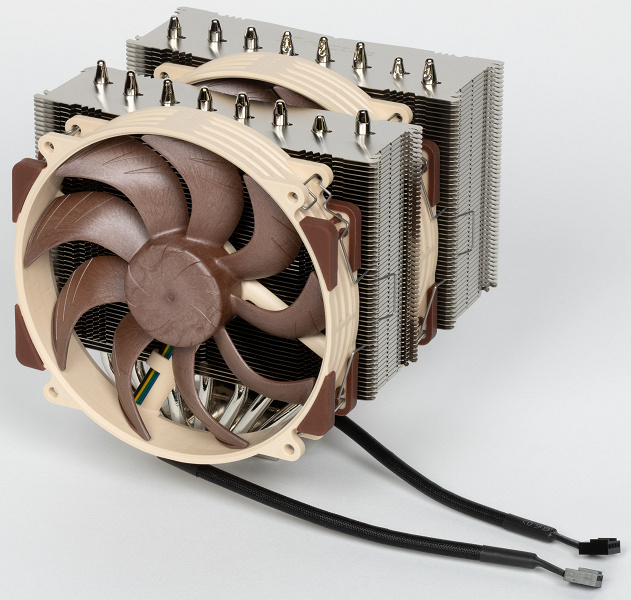

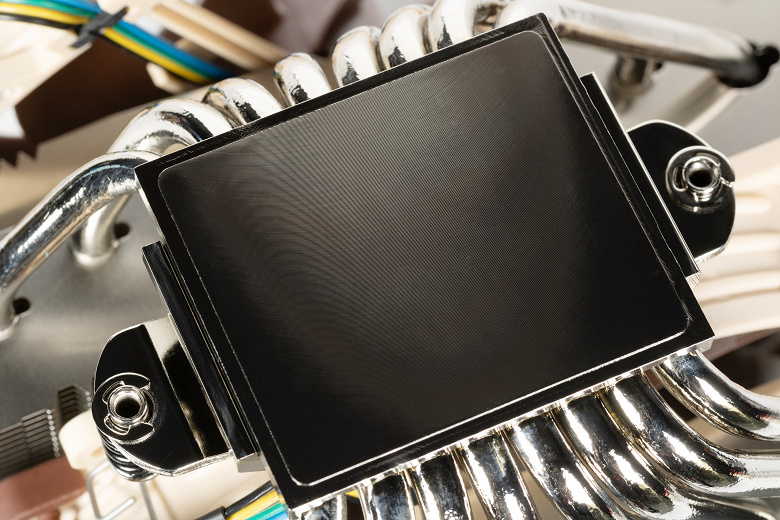

Кулер оборудован вынесенным двойным радиатором, к которому тепло от теплосъемника передается по восемьм тепловым трубками диаметром 6 мм — в прошлом поколении их было шесть. Трубки и нижняя часть теплосъемника медные. Еще одна особенность этой модели заключается в том, что трубки припаяны не только к теплосъемнику: контакт с пластинами радиатора тоже усилен пайкой, хотя почти все производители ограничиваются запрессовкой (и после этого кто-то будет удивляться цене). Подошва теплосъемника имеет очень мелкую проточку и отполирована так, что ее можно использовать вместо зеркала при бритье. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1-0,2 мм. Визуально она кажется чуть больше, чем на самом деле, за счет рамки, но увеличивать дальше точно смысла нет — и так перекрывает всё на свете.
Помимо обычной версии, доступна ещё LBC, оптимизированная для процессоров с плоскими крышками от AMD или Intel LGA2066, и HBC — специально для LGA1700. Опыта работы с ними нет, отзывы коллег противоречивы. То же самое касается дополнительных прокладок для LGA1700, устанавливаемых при разборке крепления процессора: у кого-то они повышают эффективность охлаждения, у кого-то — наоборот. В большинстве случаев лучшим выбором будет стандартная версия без попыток доработки сокета. Оставшийся процент пользователей получит нескучное и интересное испытание.
Не предусмотрен поставляемого термоинтерфейса, зато производитель добавил к кулеру маленький шприц с фирменной термопастой. Всё продумано: в комплекте помимо пасты есть салфетка для ее удаления и трафарет для процессоров под AM5. Сложная форма крышек последних затрудняет удаление остатков пасты, но трафарет решает эту проблему.

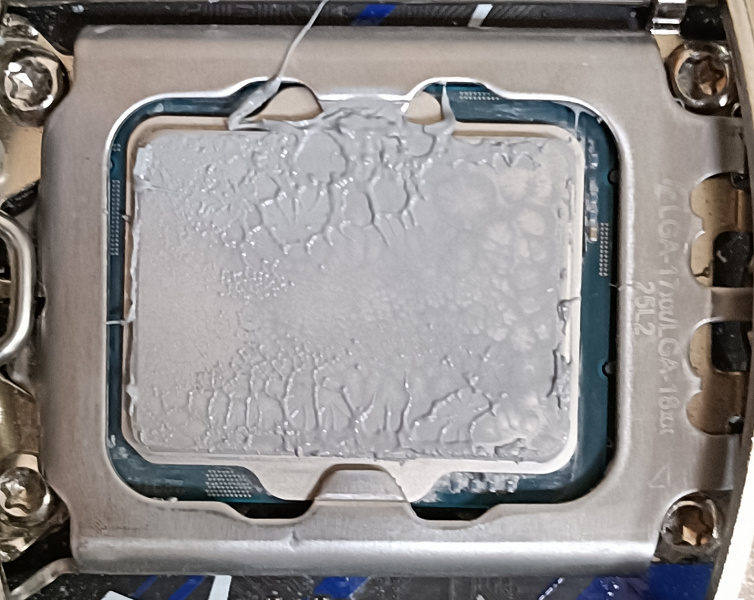

В испытаниях применялась высококачественная термопаста от другой компании. После проведения тестирования будет показано ее равномерное нанесение. На процессоре Intel Core i9-13900K:

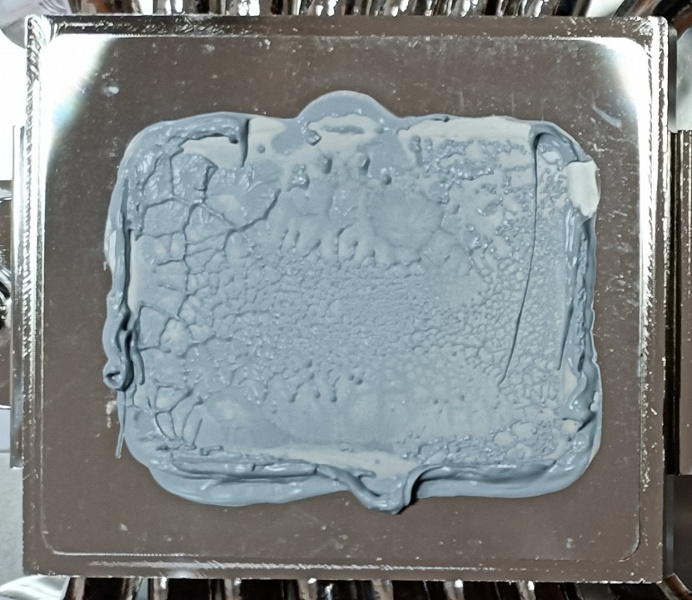

И на подошве теплосъемника:
Термопаста равномерно распределена тонким слоем по поверхности крышки процессора, излишки вышли за ее края. Площадь контакта значительная. Учтите, что снятие такого крупного кулера идеально ровно затруднительно, отчего и изображения могут не быть идеальными.
Радиатор состоит из двух групп алюминиевых пластин, надежно установленных на трубках для теплообмена и спаянных с ними.

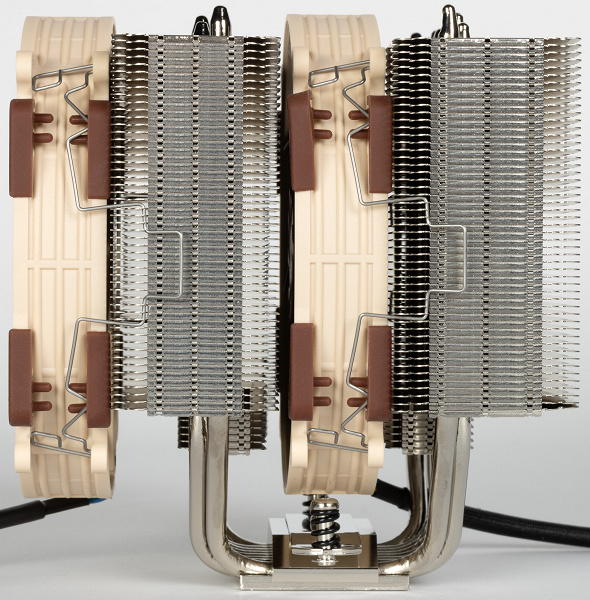

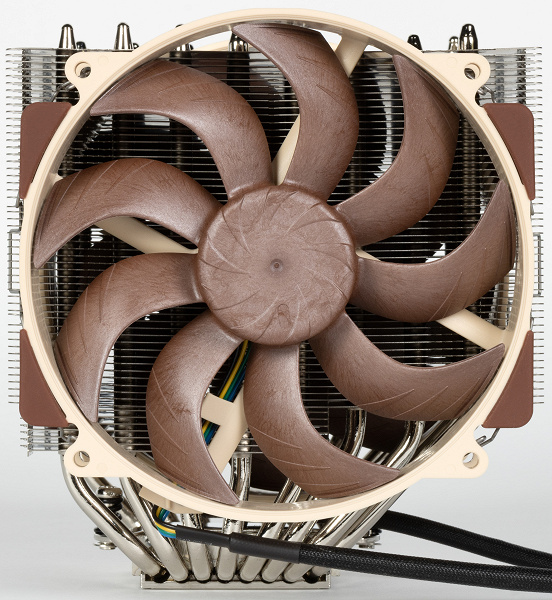

Вид в профиль не выдаёт ничего особенного, но вид спереди демонстрирует, что радиатор наследует характеристики NH-D15S больше, чем NH-D15, поскольку асимметричен.
Для предотвращения проблем с видеокартами и другими компонентами системы важное смещение размера кулера. Однако радиатор отличается от NH-D15S. В новом поколении компания уменьшила шаг между пластинами с 1,9 до 1,6 мм, добавив 23 пластины и увеличив площадь радиатора на 20%. Без новых вентиляторов увеличенной производительности, разработка которых заняла много времени, это изменение было бы не столь значимым.

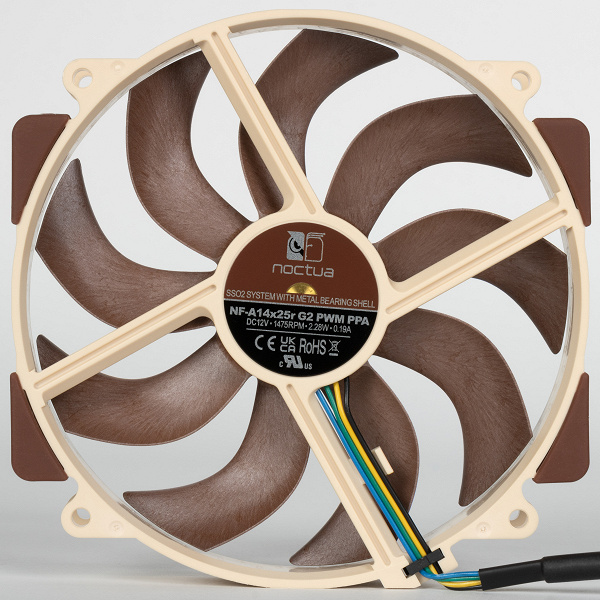

Вентиляторы новые, диаметр крыльчатки все также составляет 140 мм, рамка круглая. Но теперь лопастей девять, а не семь, новые материалы ротора позволили уменьшить зазор между крыльчаткой и рамкой до 0,7 мм. Производительность вентиляторов увеличилась, из-за чего радиатор получил усиление. Это не единственная особенность: новые вентиляторы также по-своему асимметричные и продаются парами. PPA (на изображении выше) вращается со сдвигом скорости вниз, PPB — вверх. Например, на максимальной скорости, равной номинальным 1500 об/мин, первый выдаст 1475 об/мин, второй — 1525 об/мин. На более низких скоростях — пропорционально.
Такой сдвиг в скоростях реализован для устранения резонанса, который может усиливать шум работы пары вентиляторов. Конструкторы считают, что это поможет полностью решить проблему. В случае выхода из строя одного вентилятора, подбор замены может стать проблемой, но Noctua предоставляет шестилетнюю гарантию на свою продукцию. Компания также славится своей поддержкой пользователей: например, они бесплатно поставляют крепеж для LGA1700 для моделей NH-D15S и NH-D15 по запросу, иногда даже после окончания гарантийного срока. В России в связи с отсутствием официальных поставок сервисные обязательства компании фактически не действуют. Тем не менее, Noctua продает вентиляторы отдельно: как поштучно (без сдвига скоростей), так и парами PPA/PPB. Таким образом, проблема решается за счет затрат, а замена системы ради вентиляторов излишня. Главной инновацией NH-D15 G2 является радиатор с восемью тепловыми трубками и увеличенным оребрением, для чего понадобились новые вентиляторы.
Вентиляторы регулируются по PWM. Подключаются только к материнской плате без подсветки или других дополнительных функций. Максимальную скорость вращения можно ограничить переходниками, что снижает шум, но и производительность. Лучше использовать регулировку по PWM и Y-разветвитель для подключения нескольких вентиляторов к одному разъему на плате.
В общем, классика в своем совершенстве. Пока нет черной версии, хотя для NH-D15 она со временем появилась. Предполагаем, что появится и здесь. Другие аудиовизуальные эффекты Noctua не интересовали — одной торговой марки достаточно, чтобы любоваться на этот кулер с гордостью. Еще можно прикрепить к корпусу специальный значок из комплекта. В целом, их время прошло даже не в предыдущем, а в позапрошлом десятилетии, но тут случай особый. Вылизано до блеска, продумано до мелочей (даже комплект поставки), стильно и… дорого, конечно. В данном случае это не только субъективная оценка, а эффективность помогут оценить тесты.
Тестирование
В следующей таблице представлены результаты измерений ряда параметров, которые производитель не указал.
| Размеры площадки теплосъемника (Д×Ш) | 55×45 мм |
|---|---|
| Длина кабеля вентилятора | 21 см |
| Длина разветвителя питания вентиляторов | 13 см |
| Длина адаптера L.N.A. | 10,5 см |
Подробный алгоритм проверки представлен в отдельной статье. Способ проверки работы процессорных радиаторов 2020 года выпуска Во всех ядрах процессора Intel Core i9-13900K в этом тестировании была установлена частота 3,7 ГГц.

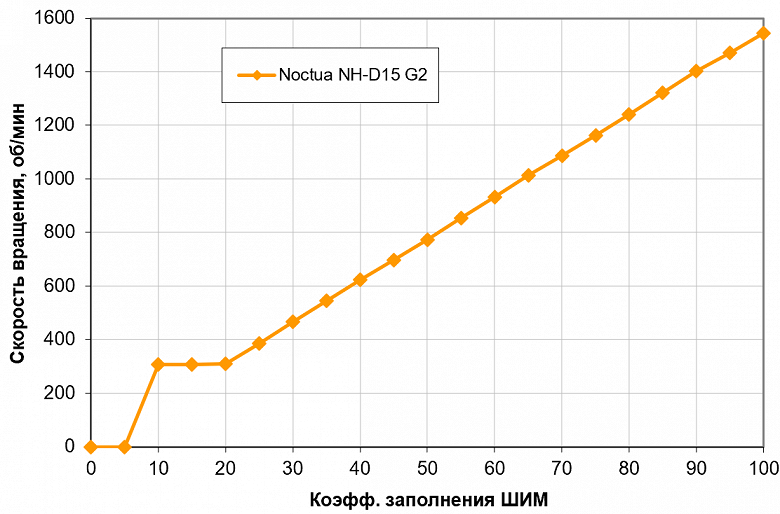

Исследование взаимосвязи скорости вращения вентилятора кулера с коэффициентом заполнения ШИМ и/или напряжением питания.
Этот график может служить эталоном. Три области наблюдаются: монотонный почти линейный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, стабилизация на ≈300 об/мин от 10% до 20% и полная остановка вентиляторов при КЗ 5% и ниже. В гибридной системе охлаждения с пассивным режимом при минимальной нагрузке можно управлять вентиляторами без регулировки напряжения, да и сами вентиляторы на минимальных оборотах практически бесшумны.
Ранее демонстрировались вентиляторы с полным управлением по ШИМ, однако у многих из них (почти) исчезает управление напряжением — из-за стабилизации скорости вращения в широком диапазоне. У Noctua режим скорее гибридный. Стабилизация присутствует, но от 9,5 В, а ниже — достаточно широкий диапазон регулировки. Полностью вентиляторы останавливаются на 3 В ровно, включаются — на 3,5 В. Подключать их можно и к 5 В, хотя в этом случае это не слишком интересно.

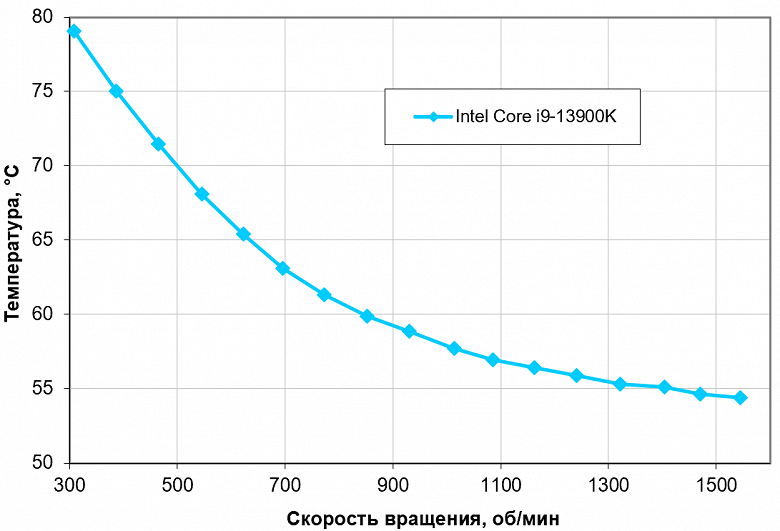

Исследование связи между температурой процессора при максимальной нагрузке и скоростью вращения вентиляторов кулера.
Потребность в создании для тестирования воздушных кулеров разных классов приблизительно равных условий приводит к такой необычной ситуации для моделей высшего класса. На открытом стенде при стабильной и невысокой температуре воздуха процессор, работающий на постоянной частоте 3,7 ГГц, не перегревается даже без активного охлаждения, а в рабочих режимах кулеров температура не превышает 60 °C. Можно применять для таких устройств тот же режим тестирования, что и для СЖО, но полученные результаты от этого не изменятся. Напомним, нам важны не абстрактные температуры в конкретном окружении, а возможность рассчитать характеристики кулера по реальным показателям, полученным в ходе тестирования. Один пример расчетов (при заданных граничных условиях) мы приводим в каждом материале (и ниже он, как обычно, будет), а любые другие можно получить самостоятельно с помощью онлайн-калькулятора — заодно сравнив друг с другом протестированные нами кулеры.

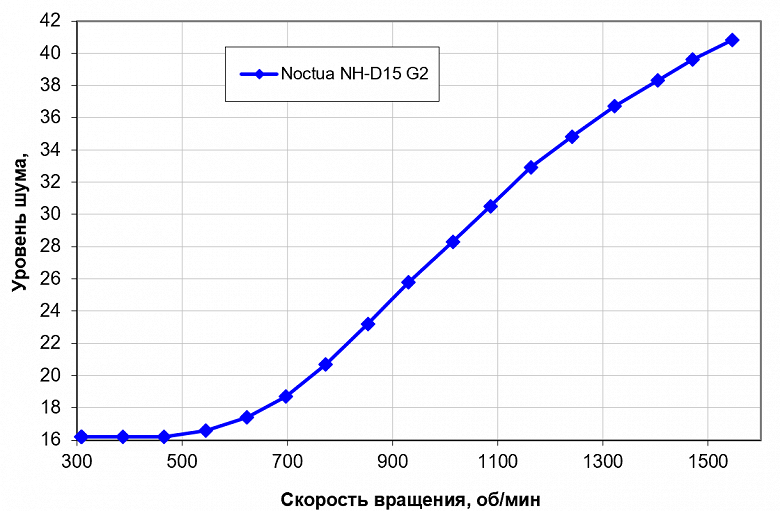

Уровень шума в зависимости от оборотов вентилятора(в).
Шум кулеров варьируется в зависимости от индивидуальных особенностей и других факторов. При уровне шума 40 дБА и выше шум для настольной системы с нашей точки зрения очень высокий. С уровнем шума от 35 до 40 дБА можно считаться терпимым. Ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, блока питания, видеокарты и жестких дисков. При уровне шума ниже 25 дБА кулер можно назвать условно бесшумным.
Фоновый уровень шума составлял 16,1 дБА. Мы стабильно приходим к этому значению при отключении вентиляторов. Несложно заметить, что даже работа на минимальных оборотах обеспечивает шум, практически не отличимый от фонового без приборов.
А вот на максимальной скорости вентиляторы уже не просто не тихие, а прямо-таки громкие. Но такие режимы работы интересны только тогда, когда надо охладить что-то горячее любой ценой — и тут уже не до акустического комфорта.

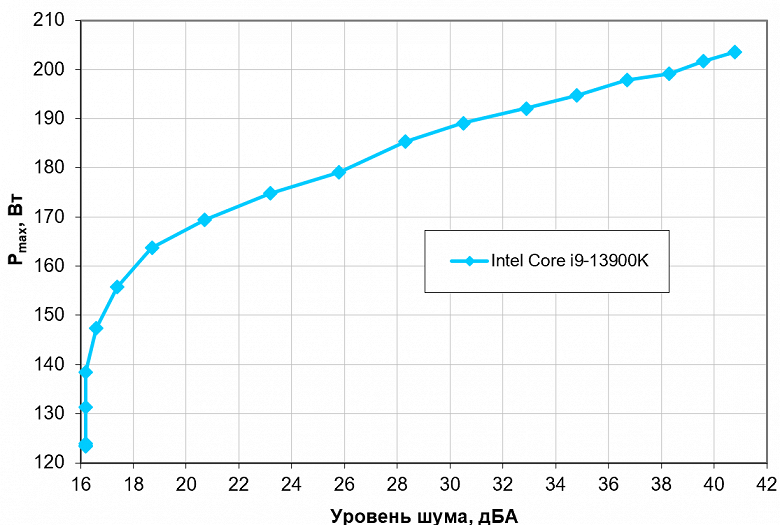

Исследование связи между действительной максимальной мощностью и уровнем шума.
Проанализируем сценарии работы системы охлаждения в условиях, приближенных к реальным. Например, допустим, что температура воздуха, засасываемого вентилятором, может подниматься до 44 °C, но при этом желательно не превышать 80 °C температуры процессора под максимальной нагрузкой. В рамках этих ограничений построим зависимость реальной максимальной мощности (обозначенной как… ) Pmax), потребляемой процессором, от уровня шума (подробности описаны в методике):
Учитывая 25 дБА как показатель условной бесшумности, максимальная мощность процессоров Intel Core i9-13900K такого уровня составит приблизительно 180 Вт. При игнорировании шума пределы мощности могут быть увеличены, но и эта величина уже превышает энергопотребление старших моделей Raptor Lake (Refresh) при играх с топовыми видеокартами.
Этот график демонстрирует работу при жестких условиях обдува радиатора горячим (44 градуса) воздухом с пределом 80 градусов для ядра процессора. При понижении температуры воздуха, границы бесшумной работы и максимальной мощности увеличиваются. Отказаться от бесшумного режима позволяет повысить пороги мощности, а температура ядра может быть выше.
Тестирование работы кулеров для чипсета Intel Core i9-13900K.
По данной ссылке Можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими, протестированными по такой же методике. Список пополняется, а потому вынесен на отдельную страницу. При переходе основных тестов на новый процессор (Intel Core i9-13900K) преемственность с предыдущими тестами не сохраняется полностью, но по предварительным данным, эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE. Это позволяет сравнивать этот кулер с кулерами, протестированными ранее.
Выводы
Чтобы разобраться с заключениями, следует учесть следующее.
Цель тестирования — установить эффективность охлаждения кулеров (или СЖО). Для этого используются процессоры, работающие только как нагреватели. Исследователями определяется условное тепловое сопротивление кулера в разных режимах. Мощность процессора искусственно регулируется с учетом возможностей системы охлаждения, она может быть ниже или выше штатных показателей.
Важно, чтобы при всех уровнях охлаждающей способности кулера процессор не перегревался (хотя бы при 25 дБА) и при этом температура процессора изменялась заметно.
Тестирование показало, что кулер Noctua NH-D15 G2 подходит для процессоров типа Intel Core i9-13900K (LGA1700) с реальным потреблением 180 Вт. Даже при увеличении температуры внутри корпуса до 44 °C уровень шума остаётся очень низким — 25 дБА и ниже. При снижении температуры воздуха или менее жёстких требованиях к уровню шума и температуре процессора мощность можно увеличить до… рассчитайте самостоятельно с помощью онлайн-калькулятора по ссылке выше.
Цифры скучные и сухие, но что на самом деле? Удалось ли Noctua превзойти себя или нет? Как новая модель сравнивается с предыдущей? К сожалению, «старую» протестировать по такой же методике руки так и не дошли. Но ответов на этот вопрос может быть два. С практической точки зрения, при такой разнице в цене (даже официальной) это значения не имеет. Законы физики обмануть невозможно, а почти всё возможное в рамках их ограничений компания уже выбрала.

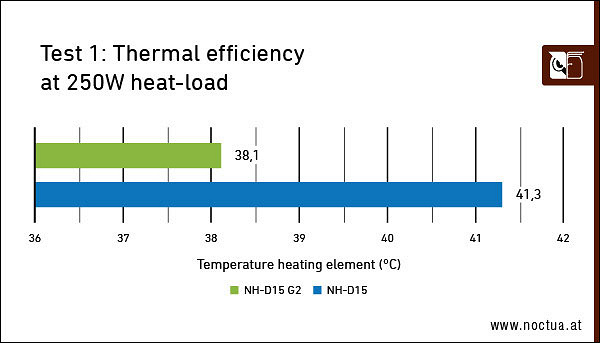

Компания не обещает никаких революционных изменений. Например, график внутреннего сравнения показывает разницу в 3,2 градуса по Цельсию. Как обычно в подобных ситуациях, диаграмма не начинается с нуля — иначе выглядело бы неуместно. Цена соответствует: Noctua не позиционирует NH-D15 G2 как замену NH-D15 или полноценного конкурента в сегменте суперкулеров. Это своего рода финальный аккорд перед выпуском собственных СЖО (на которые стоит посмотреть, поскольку конструктивно они представляют собой что-то новое на этом рынке). Прибыль компании обеспечивают совершенно другие продукты. Эту модель купят не потому, что она хорошо справляется со своими задачами (хотя этого не отнять), а просто потому, что могут себе это позволить. И конкурентов у неё нет. Рациональные критерии здесь отходят на второй план, это гордая одиночка даже среди прочих суперкулеров. Конкурентов нет и в дальнейшем, скорее всего, не будет. Предел концепции воздушного охлаждения как такового достигнут. А модель Noctua NH-D15 за прошедшие 10 лет стала привычной, да и уж больно она… дешевая для элитного статуса. Вот и потребовалось обновление.
