Maxsun eSport B850M WiFi Ice: подробный обзор материнской платы на AMD B850

Мы продолжаем разбираться в устройстве материнских плат, изучать возможности системы питания, ассортимент подключаемых устройств и программное обеспечение, которое поставляется вместе с ними. Хочу подчеркнуть, что изучение процессоров — в своем разделе.

Сравнительная таблица ключевых различий между чипсетами AM5, выпущенными два года назад, и новейшими моделями.

Особенности	B650/B650E	B850	X870	X670/X670E	X870E
Совместимость с процессорами AMD	Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор)	4.0 & 5.0/5.0	4.0 & 5.0	5.0	4.0 & 5.0/5.0	5.0
Количество линий PCIe (процессор)	28
Число линий PCIe, соединяющих процессор с чипсетом	x4 PCIe 4.0
Версия PCIe (чипсет)	3.0 & 4.0
Количество линий PCIe (чипсет)	12 (8 x 4.0 & 4 x 3.0)	12 (8 x 4.0 & 4 x 3.0)	12 (8 x 4.0 & 4 x 3.0)*	20 (12 x 4.0 & 8 x 3.0)	20 (12 x 4.0 & 8 x 3.0)*
Поколение ОЗУ	DDR5
Количество каналов ОЗУ	2
Максимальное количество слотов ОЗУ	4
Максимальный объем ОЗУ	256 ГБ
Количество портов SATA 6.0 Gb/s до	4	4	4	8	8
Порты USB4 (40Gbps) до	необязательно, по желанию производителя через сторонний контроллер	необязательно, по желанию производителя через сторонний контроллер	необходимо подключение через внешний контроллер, обеспечивающий выделение четырех линий PCIe	необязательно, по желанию производителя через сторонний контроллер	для подключения необходимо использовать внешний контроллер, обеспечивающий выделение четырех линий PCIe
Порты USB 3.2 Gen 2×2 (20Gbps) до	1	1	1	2	2
Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до	6	6	6	8	8
Порты USB 2.0 до	6	6	6	12	12
Конфигурация слота PCIe x16 (от процессора)	только x16/x16 или x8+x8 или x8+x4+x4	x16 или x8+x8 или x8+x4+x4	x16 или x8+x8 или x8+x4+x4	только x16/x16 или x8+x8 или x8+x4+x4	x16 или x8+x8 или x8+x4+x4
Возможность разгона по частоте шины	Да

Примечание: ^* – четыре линии PCIe 4.0 могут быть выделены для контроллера USB4 как в чипсете, так и в центральном процессоре.

Напоминаю, что B850 физически это тот же чип Promontory 21, то есть AMD B850 – это по сути B650 (процессор может оснащаться линиями PCIe как версии 5.0, так и 4.0 – выбор остается за производителем. Поддержка USB4 не является обязательной, но предусмотрена возможность распределения 16 линий для видеокарты по схеме x8+x8, что ранее было доступно только на чипсетах B650E).

Теперь перейдем к объекту сегодняшнего рассмотрения: материнская плата Maxsun eSport B850M WiFi Ice. Несмотря на то, что эта материнская плата относится к серии eSport среднего ценового диапазона, ее текущая стоимость составляет 11–12 тысяч рублей, что свидетельствует о ее принадлежности к бюджетному сегменту.

Материнская плата Maxsun eSport B850M WiFi Ice упакована в стильную коробку, оформленную в стиле серии eSport. В комплекте поставки, размещенном в отдельном отсеке под платой, находятся все необходимые аксессуары.

В состав комплекта входят: краткое руководство пользователя (более подробную версию можно загрузить с веб-сайта производителя), кабель SATA, дополнительные крепления для слотов M.2 и антенны для встроенного Wi-Fi-модуля.

ПО недоступно для поставки, но для работы необходимо загружать актуальные версии с официального веб-сайта разработчика.

«На плате непосредственно к задней панели прикреплена заглушка с разъемами.

Форм-фактор

Размеры форм-фактора Mini-ITX составляют 170×170 мм, microATX – до 244×244 мм, ATX – до 305×244 мм, а E-ATX – до 305×330 мм. Материнская плата Maxsun разработана в форм-факторе microATX и имеет размеры 244×210 мм, на ней предусмотрено 6 монтажных отверстий для установки в корпус.

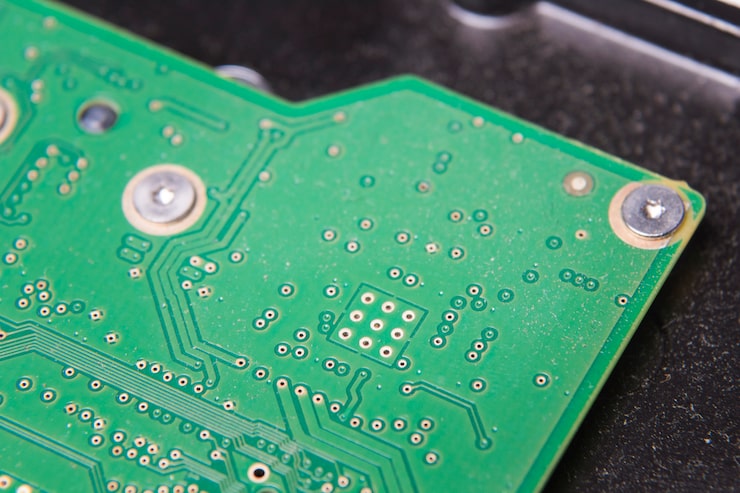

На обратной стороне размещены некоторые электронные логические компоненты. Текстолит качественно обработан: все точки пайки лишены острых краев (в отличие от других производителей, которые тратят силы на декорирование и оформление обратной стороны, здесь производитель проявил практичность, выбрав простой черный цвет текстолита без лишних деталей).

Защитной пластины (бэкплейта) у платы нет.

Технические характеристики

Обычный перечень, описывающий основные функции.

Поддерживаемые процессоры	AMD Ryzen 7xxx/8xxx/9xxx
Процессорный разъем	AM5
Чипсет	AMD B850
Память	2 × DDR5, до 8000 МТ/с (XMP), до 96 ГБ, два канала
Аудиоподсистема	1 × Realtek ALC897 (5.1)
Сетевые контроллеры	1 × Realtek RTL8111 Ethernet 1 Гбит/с 1 × Беспроводной адаптер Realtek Dual Band Wireless RTL8852 (Wi-Fi 6E 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2)
Слоты расширения	1 × PCIe 5.0 x16 (PCIe x16, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 3.0 x1 (PCIe x1, режим x1)
Разъемы для накопителей	2 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_A, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_B, B850, PCIe 4.0 x4 для устройств формата 2280)
USB-порты	2 × USB 2.0: 1 внутренний разъем на 2 порта (B850) 2 × USB 2.0: 2 порта Type-A (черные) (B850) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (B850)
Разъемы на задней панели	2 × USB 2.0 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DP (выход) 1 × HDMI (выход) 1 кнопка сброса CMOS 2 антенных разъема
Прочие внутренние элементы	24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V один разъем M.2 (E-key) используется для подключения адаптера беспроводной сети 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 предусмотрено наличие трёх разъёмов для подключения вентиляторов и помп системы жидкостного охлаждения с четырёхконтактным разъёмом 2 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 аудиоразъем для подключения передней панели корпуса 1 разъем COM-порт 1 разъем для подключение систем безопасности TPM предусмотрены два порта для подключения элементов управления, расположенных на лицевой панели корпуса
Форм-фактор	microATX (244×210 мм)
Розничные предложения	узнать цену

Ключевые компоненты включают в себя чипсет, процессор и память

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода, включая поддержку PCI-E 5.0 (для A620 чипсетов они снижены до версии 4.0):

  • четыре линии, которые в случае использования чипсета A620 могут быть понижены до версии 3.0, предназначены для взаимодействия с чипсетом,
  • 16 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • четыре линии, которые в случае использования чипсета A620 снижаются до версии 3.0, предназначены для взаимодействия с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • четыре линии, которые при использовании чипсета A620 могут быть снижены до версии 3.0, предназначены для взаимодействия с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет B850 поддерживает до:

• 6 портов USB 3.2 Gen2,
• 1 порт USB 3.2 Gen2x2,
• 6 портов USB 2.0,
• 12 линий ввода-вывода:
  • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
  • линии PCIe 3.0 могут включать до 4 портов SATA .

В результате сочетания чипсета B850 и процессоров Ryzen 7000/9000 получается:

• 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
• 1 порт USB 3.2 Gen2x2 (от чипсета);
• 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
• 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
• четыре порта SATA 6 Гбит/с, интегрированные в чипсет и подключенные к линиям PCIe 3.0)
• 4 линии PCIe 5.0 (от процессора) на слот М.2;
• 12 линий PCI-E 4.0, выводимых от чипсета и процессора, позволяют создавать различные конфигурации портов и слотов;
• четыре линии PCI-E 3.0, выводимые от чипсета, позволяют создавать различные конфигурации портов и слотов, выбор которых зависит от производителя материнской платы).

В итоге доступно до 18 портов USB и 20 свободных линий PCI-E, в том числе до 4 порта SATA).

Чипсет B850 обладает тем же набором портов и линий PCIe, что и B650, но теперь он поддерживает разделение 16 линий PCIe 5.0 от процессора, предоставляя конфигурацию 8 + 8.

Процессоры Ryzen серий 7xxx, 8xxx и 9xxx совместимы с обычными модулями памяти DDR5, использующими Intel XMP (Extreme Memory Profile), а также с модулями, применяющими фирменную от AMD технологию Expo.

Плата Maxsun совместима с процессорами AMD, относящимися к линейкам 7xxx, 8xxx и 9xxx, и использующими разъем AM5.

На материнской плате предусмотрено два разъема DIMM для установки модулей оперативной памяти.

Плата обеспечивает работу с небуферизованной памятью DDR5, общий объем которой может достигать 96 ГБ. Также реализована поддержка профилей XMP и Expo.

Слоты для модулей памяти DIMM не оснащены металлической рамкой.

Поддержка периферийных устройств: интерфейс PCIe, SATA, а также разнообразные дополнительные устройства

Теперь мы рассмотрим, как реализованы потенциальные возможности платформы B850+Ryzen и что из этого получилось в этой материнской плате.

Помимо USB-портов, которые мы рассмотрим позже, чипсет B850 имеет 12 линий PCIe. Давайте подсчитаем, сколько из них требуется для взаимодействия с различными компонентами:

• Слот PCIe x1 (1 линия PCIe 3.0);
• Слот M.2_B (4 линии PCIe 4.0);
• Realtek RTL8111 (Ethernet 1Gb/s) (1 линия PCIe 3.0);
• Realtek RTL8852 WIFI6E/BT (Wireless) (1 линия PCIe 4.0);
• SATA 1/2 (2 линии PCIe 3.0);

в настоящее время занято девять линий PCIe (пять линий PCIe 4.0 и четыре линии PCIe 3.0). Одна линия USB 2.0 используется для поддержки Bluetooth, а контроллер подсветки также занимает одну линию USB 2.0. Более подробная информация об этом представлена ниже в разделе, посвященном USB-портам.

Рассмотрим теперь, как организована работа процессоров в данной конфигурации. Все модели Ryzen 7xxx/9xxx имеют 24 линии PCIe (дополнительно 4 линии для подключения к чипсету). Оценим распределение:

• Порт M.2 (M.2_A) (4 линии PCIe 4.0);
• Слот PCIe x16 (16 линий PCIe 5.0);

В процессорах Ryzen предусмотрен встроенный контроллер High Definition Audio (HDA). Для взаимодействия с аудиокодеками более ранних версий, до RTL 4xxx, используется эмуляция PCI-шины, как это реализовано в текущей конфигурации. Однако, начиная с RTL4xxx, необходимы линии USB 2.0.

Теперь в целом про слоты PCIe и M.2.

На плате предусмотрено два разъема: слот PCIe x16, предназначенный для видеокарт или других устройств, и слот PCIe x1, который оснащен одной линией PCIe 3.0).

Поскольку перераспределение линий PCIe на данной материнской плате не предусмотрено, мультиплексоров также не имеется.

Первый слот PCIe x16 не оснащен металлическим усилением. Материнская плата поддерживает установку систем охлаждения любого размера. На плате отсутствуют усилители шины.

На очереди — накопители.

На плате предусмотрено два порта Serial ATA 6 Гбит/с и два слота для дисков M.2.

2 порта SATA 1,2 реализованы через B850.

На материнской плате предусмотрено два разъема типа М.2.

Данные для второго слота M.2 (M.2_B) поступают от чипсета B850, а для первого M.2_A – от процессора. При этом оба слота M.2_A/B поддерживают интерфейс PCIe 4.0, однако производитель уменьшил версию PCIe для слота M.2, подключенного к процессору, и не использовал оставшиеся у процессора 4 линии PCIe).

Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули только с размером 2280.

Отсутствие разделения ресурсов между слотами M.2 и портами SATA исключает необходимость в соответствующих мультиплексорах.

Оба слота M.2 штатного охлаждения не имеют.

На плате также присутствуют другие компоненты. Она классифицируется как относящаяся к устройствам среднего ценового диапазона, однако по факту – к более доступным, в связи с чем, внутренние кнопки включения и перезагрузки не предусмотрены,

Для полного восстановления заводских настроек BIOS предусмотрена кнопка, расположенная на задней панели корпуса.

На плате предусмотрены световые индикаторы, которые сигнализируют о неисправностях в отдельных элементах системы.

Если после включения компьютера, когда начинается загрузка операционной системы, все индикаторы перестают гореть, это не является признаком неисправности.

К сожалению, в духе компании Maxsun, эти четыре индикатора были распределены по всей плате. По всей видимости, разработчики не учли, что материнская плата у пользователей не располагается в пустом корпусе, а в ней установлены процессор с системой охлаждения, видеокарта и другие компоненты, которые могут загораживать светодиодные индикаторы. Я лично не могу понять, почему Maxsun постоянно прибегает к такому подходу (я наблюдал подобное расположение индикаторов на разных материнских платах этого производителя, вплоть до топовых моделей).

Традиционного табло POST-кодов нет.

Материнская плата также поддерживает подключение RGB-подсветки. В частности, предусмотрено два порта для подключения адресуемых ARGB-лент/устройств (5 В 3 А, до 15 Вт), которые имеют зеленую маркировку, и один разъем для неадресуемых RGB-лент/устройств (12 В 3 А, до 36 Вт), обозначенный фиолетовым цветом).

Подключение подсветки осуществляется по стандартным схемам, которые применимы ко всем материнским платам с поддержкой этой функции:

Управление синхронизацией работы подсветки на материнских платах Maxsun осуществляет контроллер 6K7743UA0, разработанный компанией ENE Technology.

На всех материнских платах, в том числе и на этой, предусмотрен стандартный набор контактов FPanel для подключения проводов к передней панели (в настоящее время все чаще к верхней или боковой, или ко всем этим элементам одновременно). Разъем для подключения динамика расположен слева от основного блока Fpanel.

Предусмотрен порт для подключения оборудования, использующего устаревший интерфейс COM.

Ну и традиционный разъем TPM для устройств безопасности.

Включение дополнительных возможностей: USB-порты, сетевые интерфейсы, ввод-вывод

Следующим этапом рассмотрения являются USB-порты и другие интерфейсы ввода-вывода. Начнем с задней панели, где расположены большинство этих разъемов.

Чипсет B850 позволяет обеспечить поддержку до шести портов USB 3.2 Gen2/1, одного порта USB 3.2 Gen2x2 и шести портов USB 2.0. Процессор Ryzen 7000/8000/9000 может поддерживать до четырех портов USB 3.2 Gen2 и один порт USB 2.0.

Не забыли и о 12 линиях интерфейса PCIe, которые предоставляет чипсет для поддержки накопителей, сетевых и других контроллеров (ранее я уже демонстрировал, на какие цели расходуются 9 из них).

Что же у нас получается? На материнской плате расположено целых 10 портов USB:

Отсутствуют порты USB4, USB 3.2 Gen2x2 и USB 3.2 Gen2;

шесть портов USB 3.2 Gen1 реализованы посредством чипсета B850, и два из них – это внутренние разъемы

на материнской плате на 2 порта; еще 4 представлены на задней панели портами Type-A (синего цвета); четыре порта USB 2.0/1.1 реализованы с использованием чипсета B850. Два из них расположены на задней панели и имеют тип A (выполнены в черном цвете), а два представлены внутренними разъемами

на материнской плате на 2 порта;

Заметим, что у нас 2 контроллера используют USB линии от B850:

• Bluetooth (беспроводной контроллер) (1 линия USB 2.0);
• ENE 6K7743 (контроллер подсветки) (1 линия USB 2.0);

И ни одного контроллера нет, использующего USB линии от CPU:

Благодаря чипсету B850, высокоскоростные порты USB функционируют:

• + 0 выделенный USB 3.2 Gen2x2;
• + 0 выделенный USB 3.2 Gen2;
• + 6 выделенный USB 3.2 Gen1;

= 6 высокоскоростных портов и 6 USB 2.0 портов (4 выделенных и 2 линии на поддержку контроллеров).

Девять линий PCIe, предназначенные для подключения периферийных устройств. В материнской плате B850 предусмотрено 15 портов, поддерживающих работу на высокой скорости .

Ре-драйверов (усилителей) портов USB 3.2 Gen1 не найдено.

Теперь о сетевых делах.

Материнская плата обладает достаточным набором коммуникационных возможностей. На ней установлен высокоскоростной Ethernet-контроллер Realtek RTL8111, поддерживающий работу на скорости 1 Гбит/с.

Для обеспечения беспроводной связи используется комплексный адаптер на базе контроллера Realtek RTL8852, поддерживающий Wi-Fi 6E (802.11a/b/g/n/ac/ax, 2,4/6 ГГц) и Bluetooth 5.2. Он размещен в слоте M.2 (E-key), а разъемы для внешних антенн расположены на задней панели корпуса.

Задняя панель, на которую обычно устанавливается заглушка, уже оборудована ею, а также экранирована с внутренней стороны для уменьшения воздействия электромагнитных помех.

Теперь перейдем к блоку ввода-вывода, разъемам для подключения вентиляторов и прочим подобным элементам. На самой печатной плате предусмотрено 3 разъема для подключения вентиляторов и помп. Схема расположения коннекторов для систем охлаждения выглядит следующим образом:

Управление всеми разъемами для подключения вентиляторов или помп осуществляется через программное обеспечение или BIOS. Они поддерживают управление как посредством ШИМ, так и посредством изменения напряжения/тока, и рассчитаны на максимальный ток 2А и потребление энергии до 24 Вт.

Контроллер ITE IT8613 осуществляет контроль состояния платы и координирует работу всех гнезд СО, а также обеспечивает управление Multi I/O.

На материнской плате расположены разъемы для подключения дисплеев, поддерживающие HDMI 2.0b и DisplayPort 1.4a. Обновленные драйверы для этих интерфейсов не доступны.

Аудиоподсистема

Звуковой кодек Realtek ALC897, встроенный в плату, поддерживает вывод звука в форматах до 5.1 с частотой дискретизации 192 кГц и разрядностью 24 бита.

На звуковых схемах печатной платы «аудиофильские» конденсаторы также не были обнаружены.

Аудиосистема размещена на угловой части платы, что исключает пересечение с другими компонентами. На задней панели платы расположены три стандартных мини-джек для приема и передачи сигналов. Цифровой аудиоинтерфейс S/PDIF не предусмотрен.

Для проверки работоспособности звукового выхода, предназначенного для подключения наушников или акустической системы, мы применили внешнюю звуковую карту Creative E-MU 0202 USB в паре с программой RightMark Audio Analyzer 6.4.5. Тестирование осуществлялось в стереорежиме с параметрами 24 бита/44,1 кГц. В процессе тестирования источник бесперебойного питания, подключенный к тестовому компьютеру, был отключен от сети электропитания и работал от аккумуляторной батареи.

Аудиосистема получила оценку «Хорошо» по итогам проведённых испытаний».

Тестируемое устройство	Maxsun eSport B850M WiFi Ice
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,4 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ	+0.02, -0.10	Отлично
Уровень шума, дБ (А)	-71.3	Средне
Динамические диапазон, дБ (А)	72.7	Средне
Гармонические искажения, %	0.011	Хорошо
Гармонические искажения + шум, дБ(A)	-66.7	Средне
Интермодуляционные искажения + шум, %	0.060	Хорошо
Взаимопроникновение каналов, дБ	-61.3	Средне
Интермодуляции на 10 кГц, %	0.050	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.68, +0.02	-0.54, +0.16
От 40 Гц до 15 кГц, дБ	-0.10, +0.02	+0.08, +0.16

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-71.7	-71.6
Мощность RMS, дБ (A)	-71.3	-71.2
Пиковый уровень, дБ	-56.3	-56.2
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+73.1	+72.9
Динамический диапазон, дБ (А)	+72.8	+72.7
Смещение DC, %	+0.00	+0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01151	0.01145
Гармонические искажения + шум , %	0.04605	0.04608
Гармонические искажения + шум (A-взвеш.), %	0.04630	0.04641

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.06003	0.05946
Интермодуляционные искажения + шум (A-взвеш.), %	0.05903	0.05860

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-62	-63
Проникновение на 1000 Гц, дБ	-59	-62
Проникновение на 10000 Гц, дБ	-65	-64

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.04932	0.04863
Интермодуляционные искажения + шум на 10000 Гц,	0.05050	0.04974
Интермодуляционные искажения + шум на 15000 Гц,	0.05141	0.05079

Питание, охлаждение

На плате предусмотрены два разъема для питания: помимо 24-контактного ATX, расположенного справа (на фотографии – слева), имеется также 8-контактный EPS12V.

Архитектура системы питания представлена в виде 6+2+1: шесть фаз отвествуют ядру процессора, две фазы предназначены для SoC (чиплет ввода-вывода Ryzen), а одна фаза обеспечивает питание VDD_MISC (линии питания встроенной графики).

Для каждого канала фазы предусмотрен суперферритовый дроссель и транзисторная сборка SiC654 от компании Vishay Systems, обеспечивающая ток до 50А).

Richtek выпускает ШИМ-контроллер RT3678, который отвечает за управление фазами VCore и VDD_MISC (6+1.

В качестве управляющего элементом двух фаз питания SoC выступает ШИМ-контроллер RT3672 производства Richtek.

Теперь про охлаждение.

Не все компоненты, которые могут нагреваться, оснащены собственными системами охлаждения.

Как можно заметить, система охлаждения чипсета (одиночный радиатор) реализована независимо от силовых преобразователей. Секция VRM оснащена лишь одним радиатором, который обеспечивает охлаждение протяженной цепочки (7 фаз) силовых преобразователей. Две фазы питания не оснащены охлаждением, что подчеркивает бюджетный характер продукта и его ориентацию на использование с процессорами невысокой мощности).

Ранее я уже отмечал, что разъемы M.2 лишены радиаторов.

Материнские платы не оснащены задней панелью.

Подсветка

В данном случае сама материнская плата не предусматривает подсветку, однако мы не забываем о наличии трех разъемов для подключения внешней подсветки.

Если подсветка не устраивает, её всегда можно отключить при помощи того же программного обеспечения. Настройка подсветки производится с помощью утилиты Maxsun Sync. Данная программа позволяет синхронизировать подсветку с модулями памяти (от известных производителей) и видеокартами от Maxsun,

Программное обеспечение под Windows

Настройки BIOS

Современные материнские платы оснащены UEFI (Unified Extensible Firmware Interface), которые можно рассматривать как миниатюрные операционные системы. Для доступа к настройкам во время запуска компьютера обычно требуется нажатие клавиши Del или F2.

В главном меню Main отображается общее представление, где содержится основная информация, но настроек немного. Затем мы видим вкладку Advanced, поэтому переходим к ней и оказываемся в «продвинутом» меню.

Возможность управления периферийными устройствами предполагает стандартный функционал, позволяющий осуществлять контроль над каждым узлом, слотом или портом, а также изменять их режимы работы и включать/выключать.

В разделе, посвященном управлению M.2 и слотами PCIe, требуется особое внимание.

Функции мониторинга и настройки загрузочного меню широко известны. Также в нём присутствует инструмент для управления параметрами работы вентиляторных разъёмов.

Для увеличения производительности используются стандартные возможности, поддерживаемые процессорами и оперативной памятью DDR5.

Для проведения киберспортивных соревнований имеется широкий выбор возможностей.

Работоспособность (и разгон)

Полная конфигурация тестовой системы:

• материнская плата Maxsun eSport B850M WiFi Ice;
• процессор AMD Ryzen 7 8700G 4,2 — 5,1 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 5600 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• корпус Cougar FV270;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech.

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• тест 3DMark Fire Strike Physics
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.14.2.6

Начинаем работу с настройками по умолчанию. После этого проводим тестирование с использованием OCCT.

Автоматический разгон функционировал достаточно эффективно, принимая во внимание стрессовую нагрузку на процессор. В ходе тестирования его температура не поднималась выше 75 градусов Цельсия, а энергопотребление оставалось в пределах 90 Вт, при этом частота ядер достигала 4,7 ГГц. Важно подчеркнуть, что в процессе всех проверок не было выявлено проблем с работой других компонентов системы, не было зафиксировано перегрева или каких-либо аномальных явлений.

Повторюсь, что эффективность авторазгона во многом определяется качеством системы питания. Все ШИМ-контроллеры обладают возможностью программирования, сведения о них содержатся в UEFI BIOS, откуда и поступают режимы функционирования процессора в различных сценариях. Естественно, недостаточно мощная система питания не позволила увеличить частоту работы процессора выше 4,7 ГГц. Однако что еще можно ожидать от бюджетной материнской платы? За свою стоимость такая производительность вполне приемлема.

Выводы

Maxsun eSport B850M WiFi Ice — это одна из наиболее доступных материнских плат для AMD AM5, использующая чипсет AMD B850. По состоянию на дату проведения обзора, ее стоимость в розничной продаже начиналась от 11 000 рублей. Конечно, не стоит рассчитывать на обширные возможности подключения периферийных устройств, но необходимый набор портов и слотов в ней присутствует.

В ее распоряжении десять портов USB различных типов: шесть портов USB 3.2 Gen1 (два внутренних и четыре Type-A) и четыре порта USB 2.0 (два внутренних и два Type-A). Кроме того, плата оснащена слотом PCIe x16_1, который получает от процессора 16 линий PCIe 5.0, и слотом PCIe x1, подключенным к чипсету одной линией PCIe 3.0.

На плате предусмотрены 2 порта SATA, 2 слота M.2 и 3 разъема для подключения вентиляторов. Система питания процессора обладает умеренной мощностью, достаточной для работы процессоров среднего уровня с возможностью некоторого разгона. Охлаждение платы выполнено в минималистичном стиле, слоты M.2 не оснащены радиаторами. Сетевые возможности включают проводной контроллер со скоростью 1 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.2. Среди преимуществ платы стоит выделить возможности для подключения дополнительных RGB-устройств. Также следует отметить привлекательный внешний вид платы, который позволит ей гармонично вписаться в сборку белого цвета.

В заключение стоит отметить, что для материнской платы данного ценового сегмента предложенный функционал является вполне приемлемым.
