Изучаем устройство плат, возможности систем питания, совместимость с разными периферийными устройствами и ПО.
Исследование процессоров — в своем разделе.
Летом 2024 года платформа AMD AM5 обновилась новым поколением процессоров. Ryzen 9xxxЛинейка системных чипсетов от AMD обновлена вместе с новым поколением, получившим обозначение X870/B850 и т.д.
Таблица показывает основные различия между старшими чипсетами платформы AM5, выпущенными два года назад, и последним поколением.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Число линий PCIe между процессором и чипсетом. | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | Производитель может добавить поддержку через внешний контроллер по своему усмотрению. | Два через отдельный контроллер, которому отведено четыре линии PCIe. | Производитель может добавить управление через внешний контроллер по своему усмотрению. | Два, обязательные, через внешний контроллер с четырьмя линиями PCI Express, отведено для него. |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * Четыре линии PCIe 4.0 могут быть выделены под контроллер USB4 как на чипсете, так и на процессоре.
Серия чипсетов 8xx отличается от 6xx прежде всего обязательным наличием контроллера USB4, ранее являвшегося опциональным и зависевшим от решения партнеров AMD. На данный момент используется контроллер ASM4242 от ASMedia, требующий 4 линии PCIe. Можно использовать платы как с чипсетами серии 8xx, так и с процессорами Ryzen благодаря линиям для NVMe (M.2) слотов. .
Чипсет X870E практически идентичен X670E, но материнские платы с его базой обязаны иметь контроллер USB4.

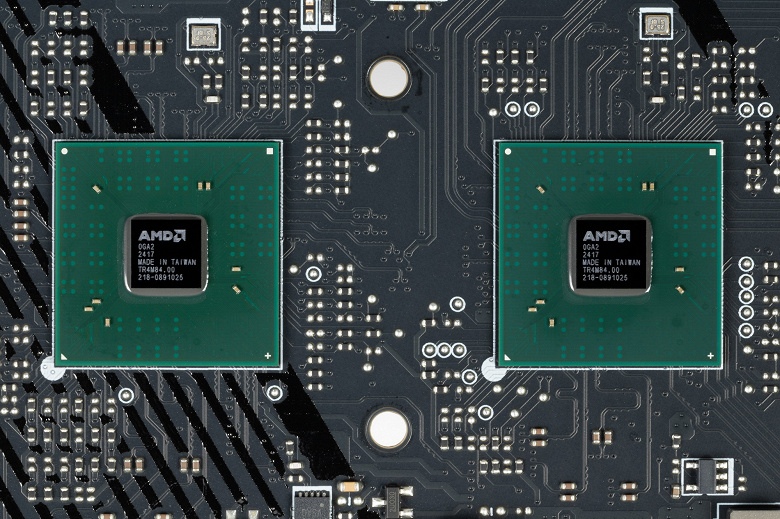

Более трёх лет назад AMD представила чипсеты X670/X670E, состоящие из двух микросхем Promontory 21, соединённых линией PCIe 4.0. Каждая из этих микросхем фактически представляет собой младшие решения B650/B650E. Игнорируя трату 4 линий PCIe на связь между микросхемами, можно сказать, что X6xx имеет в два раза больше линий и портов, чем B6xx, а разница между X670/X670E и B650/B650E очень существенна именно по количеству линий PCIe/USB. Суффикс «E» у чипсетов означает поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность разделить 16 линий на варианты x8+x8 или x8+x4+x4), тогда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe нельзя делить – только один вариант: все 16 линий на слот для видеокарт). Так же X870E размещается в тех же микросхемах Promontory 21.
X870 по своей сути является B650E с добавлением поддержки USB4, но не чем-то совершенно новым, как нам казалось раньше с X670/670E.

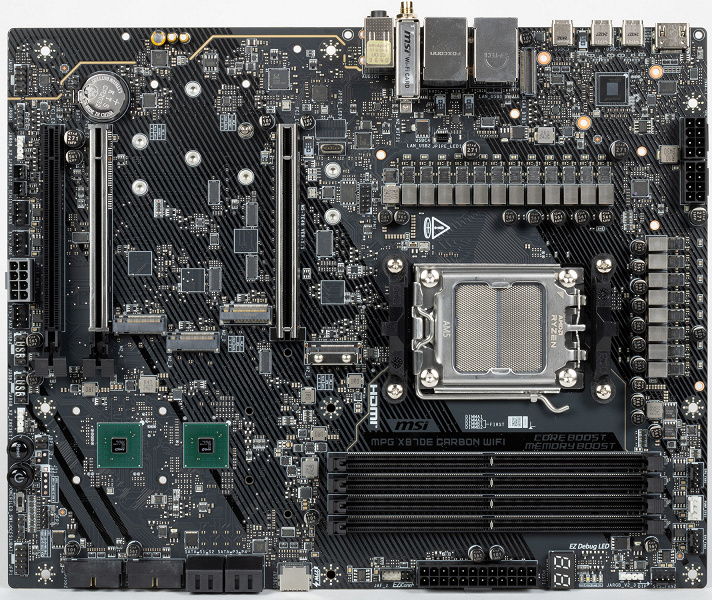

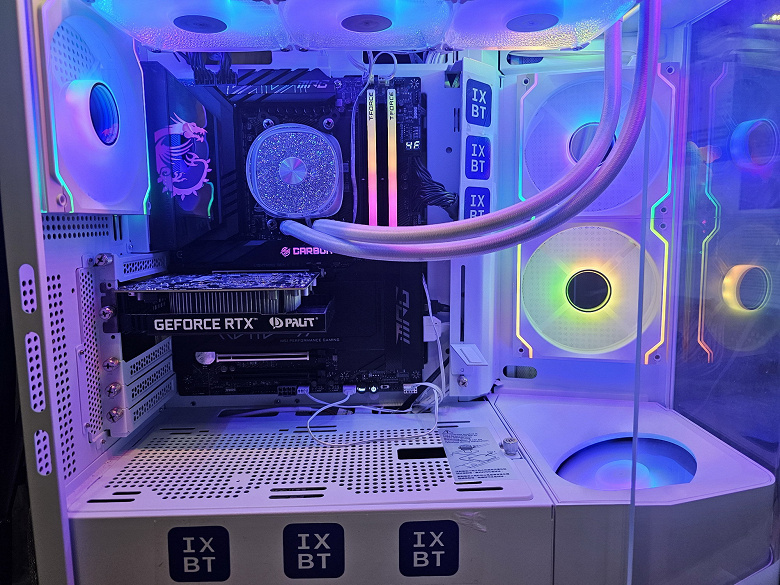

Сегодня в нашей лаборатории тестируется материнская плата от MSI на новом чипсете X870E. MSI MPG X870E Carbon WiFiЭта материнская плата принадлежит игровой серии MPG (MSI Performance Gaming), занимающей второе место по рангу после MEG (MSI Extremal Gaming). В связи с этим, хотя плата является топовой, она не относится к флагманскому уровню.

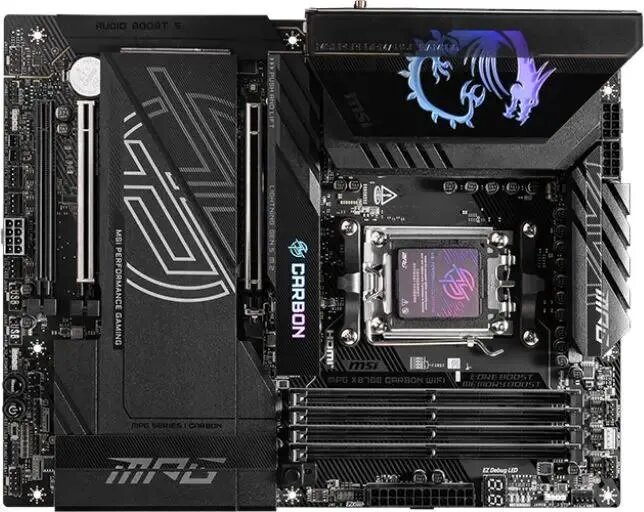

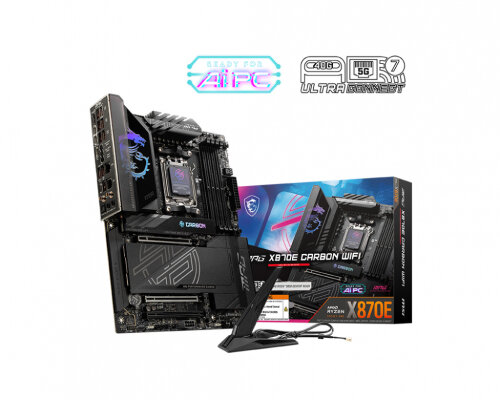

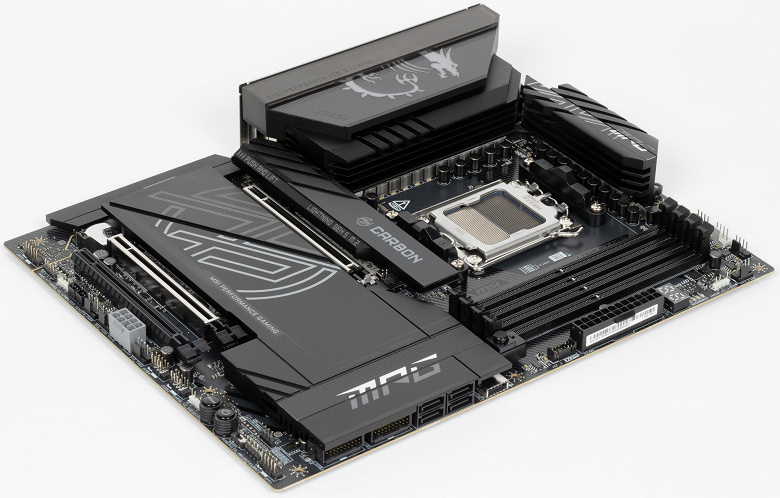

MSI MPG X870E Carbon WiFi упакован в коробку стандартного для линейки MPG дизайна. В комплекте, разделенном на отдельные секции под материнской платой, находятся все компоненты.

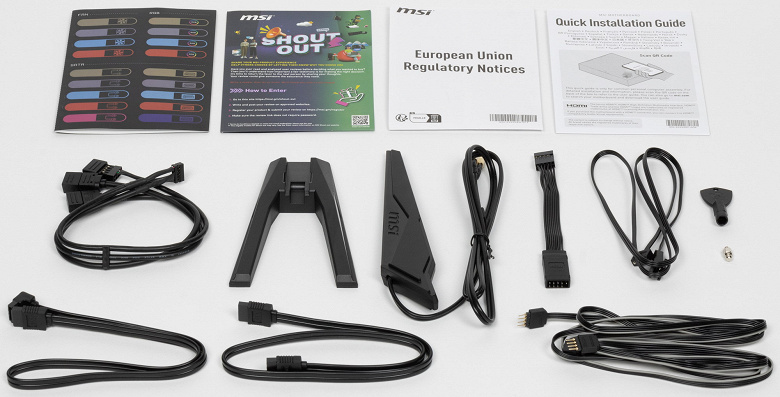

Комплектация комплекта внушительна: помимо привычных инструкций и кабелей SATA, присутствует антенна Wi-Fi модуля, фирменный адаптер для передней панели, наклейки, ключ для замены держателей в слотах M.2, адаптеры внешнего освещения, адаптер подключения СО от MSI через гнездо JAF.
Поставки ПО прекращены, но для работы последних версий следует обращаться к сайту разработчика.

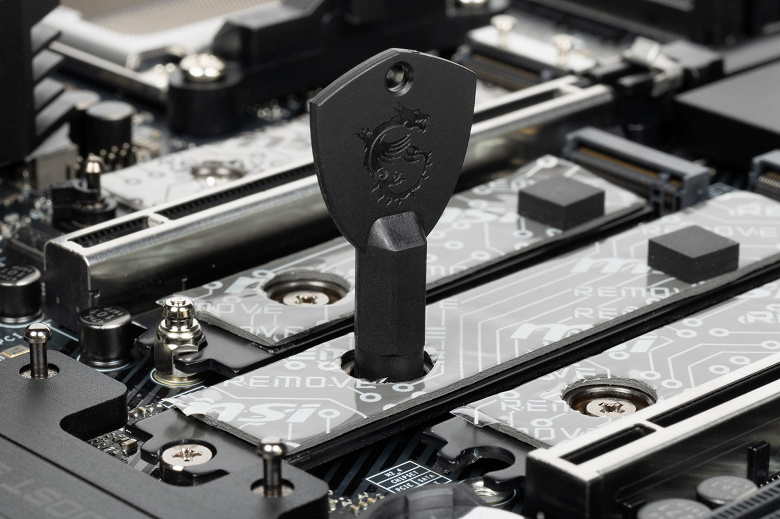

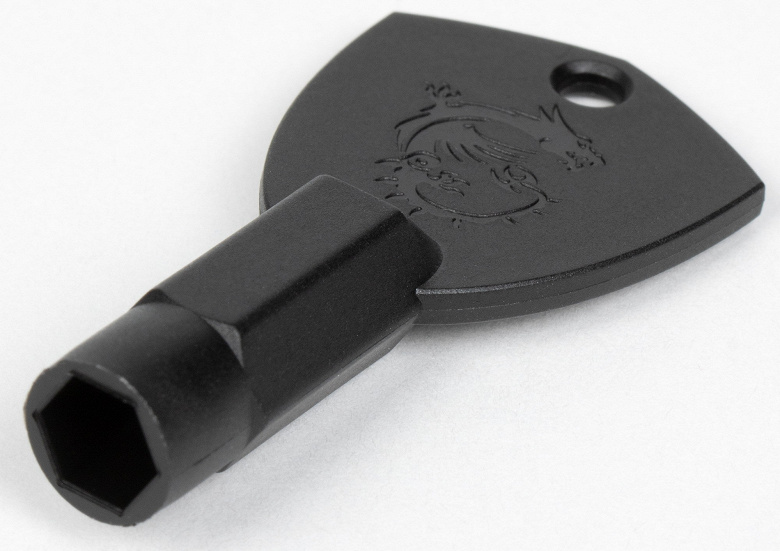

Комплект поставки включает фирменный ключ для замены держателей в разъёмах M.2. Подробности о деталях – далее в разделе, посвящённом накопителям.
Стоит заметить, что имеется адаптер для удобной подсоединения проводов от корпуса к материнской плате, изготовленный в виде короткого кабеля.

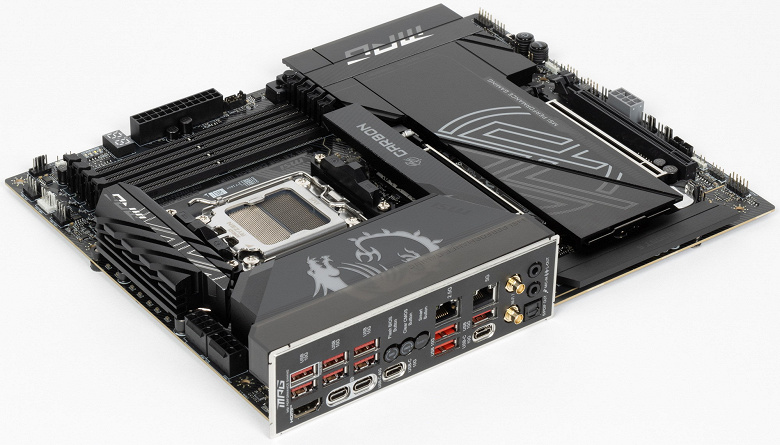

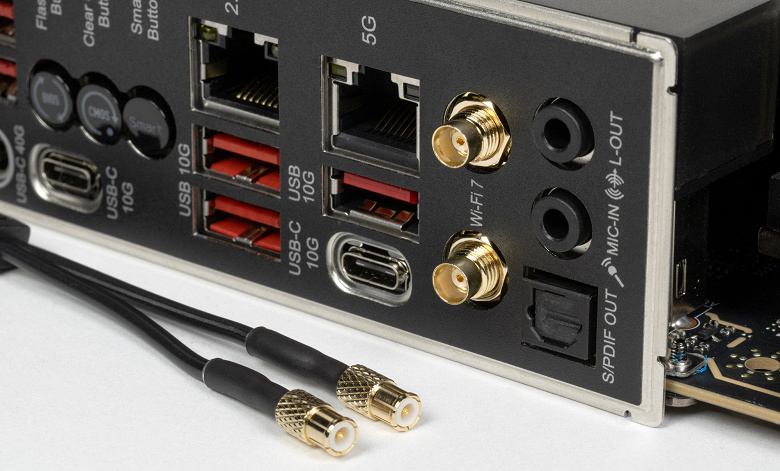

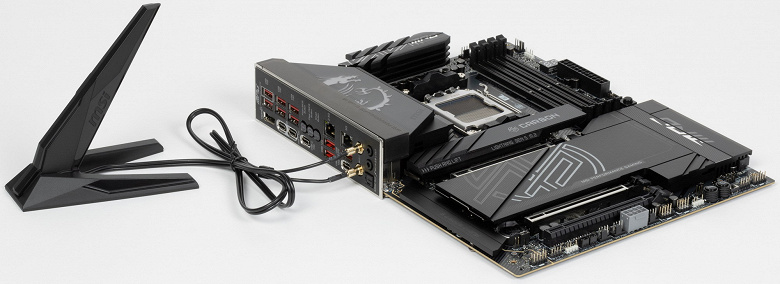

На плате установлена заглушка для задней панели с разъемами.
Форм-фактор

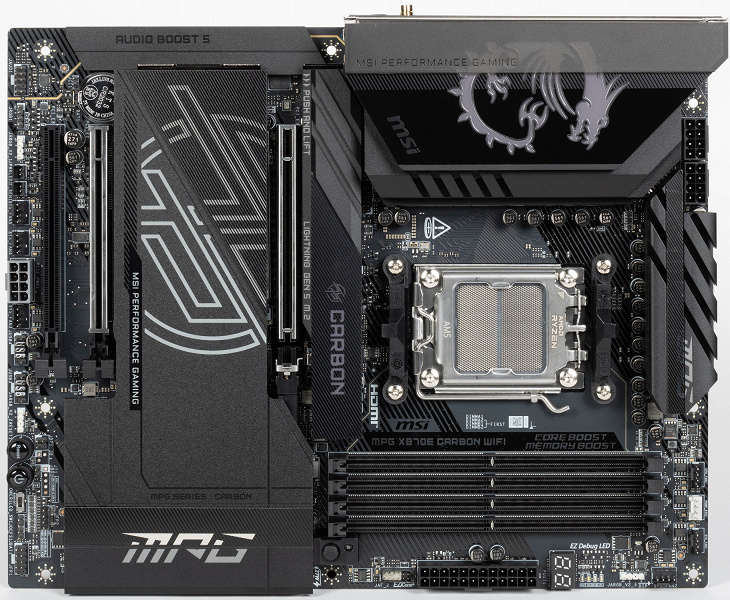

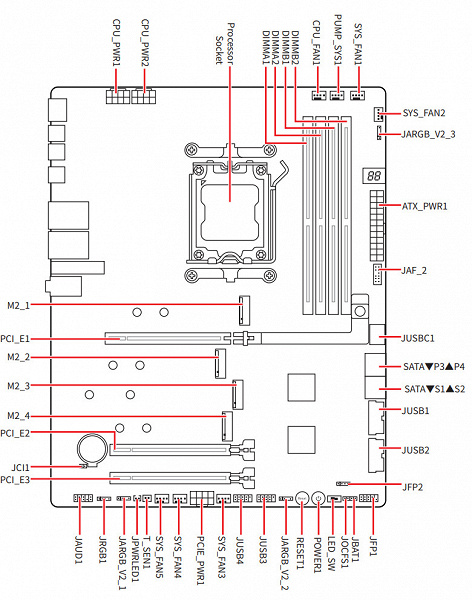

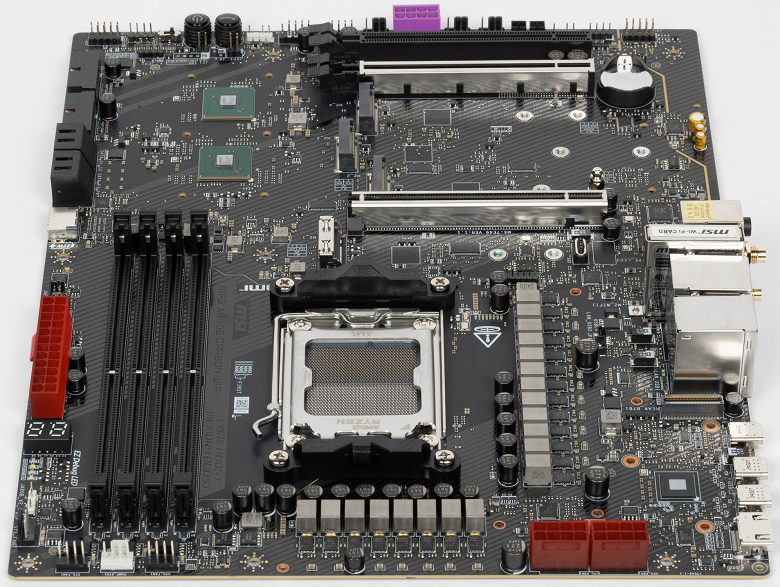

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG X870E Carbon WiFi размером 305×244 мм выполнена в форм-факторе ATX и имеет 9 монтажных отверстий для установки в корпус. Однако радиатор для слота M.2 закрывает одно из них.

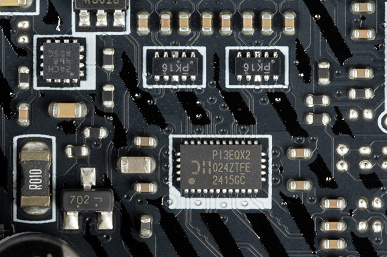

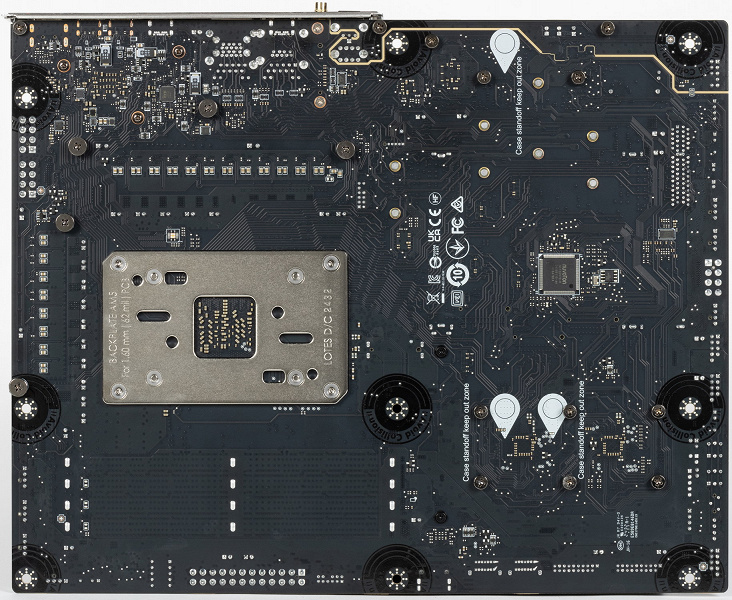

На обратной стороне размещены традиционные электронные логические элементы и ряд контроллеров. Текстолит обработано качественно: в местах пайки острые концы срезаны. Защитной пластины (бэкплейта) не предусмотрено.

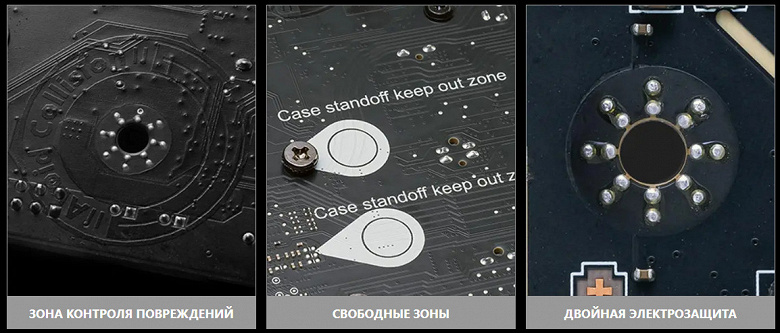

На обратной стороне платы отмечены места для установки стоек при креплении материнской платы в корпусе. С помощью этих отметок сборщик может заранее проверить минимальное количество необходимых стоек. Также вокруг отверстий для крепления имеются зоны, которые могут пострадать при неправильной установке платы в корпус, но это не повлияет на работу материнской платы.
Технические характеристики
Классическая таблица характеристик.

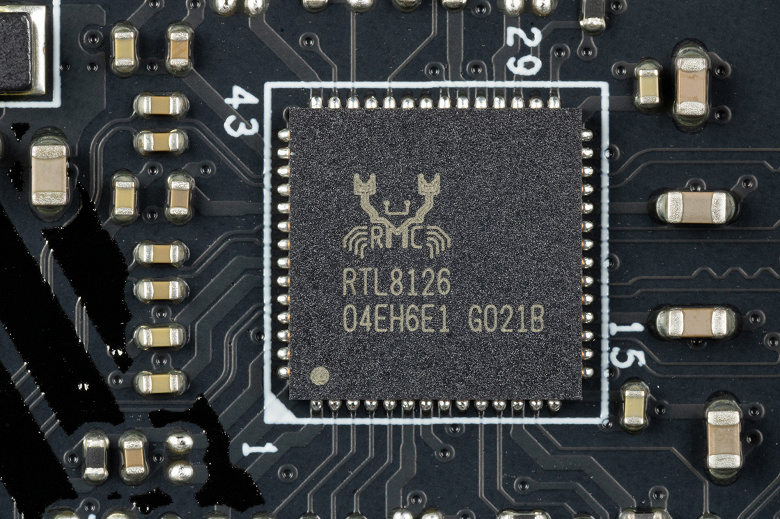

1 × Realtek RTL8126 Ethernet 5,0 Гбит/с

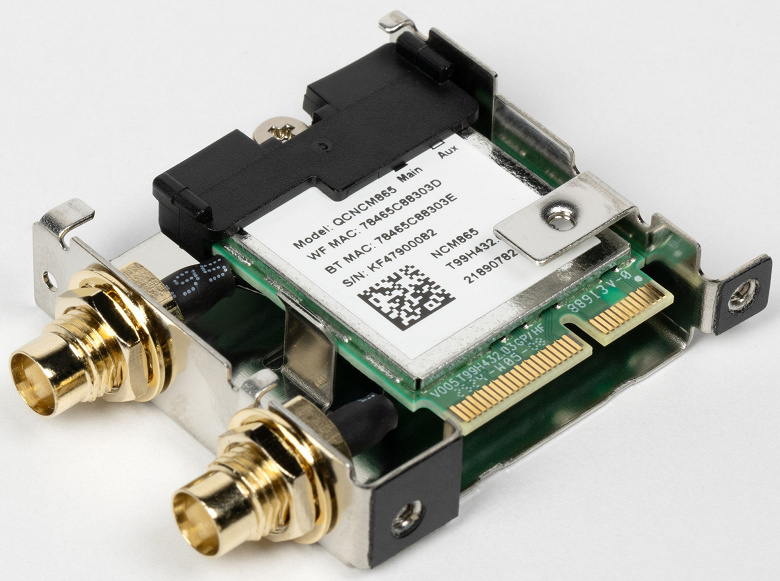

Одномодульный беспроводной Qualcomm с поддержкой Dual Band QCNCM865 (Wi-Fi 7 по стандартам 802.11a/b/g/n/ac/ax/be в диапазонах 2,4/5/6 ГГц) + Bluetooth 5.3.
1 × PCIe 5.0 x16 (PCI_E2, режим x4)*
1 × PCIe 4.0 x16 (PCI_E3, режим x4)
1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)
1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)*
1 × M.2 (M.2_3, X870E, PCIe 4.0 x4 для устройств формата 2280/22110)
1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2260/2280)
4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X870E)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E)

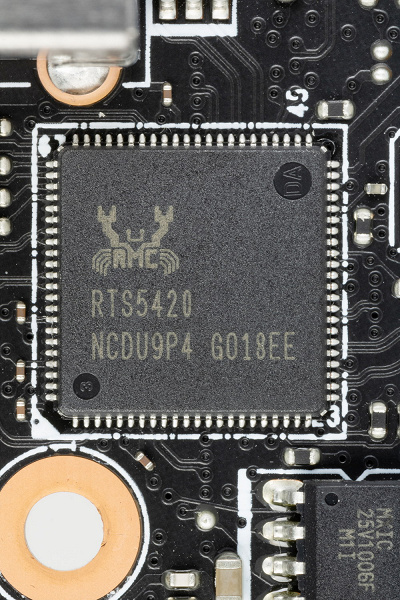

9 × USB 3.2 Gen2: 9 портов Type-A (красные) (X870E+CPU+RTS5420)
2 × USB 3.2 Gen2: 2 порта Type-C (CPU)
2 × USB4: 2 порта Type-C (ASM4242)
9 × USB 3.2 Gen2 (Type-A)
2 × USB 3.2 Gen2 (Type-C)
2 × RJ-45
2 аудиоразъема типа миниджек
1 × оптический S/PDIF (выход)
1 × HDMI (выход)
2 антенных разъема
кнопка сброса CMOS
кнопка Smart button
Кнопка для обновления BIOS — Flash BIOS.

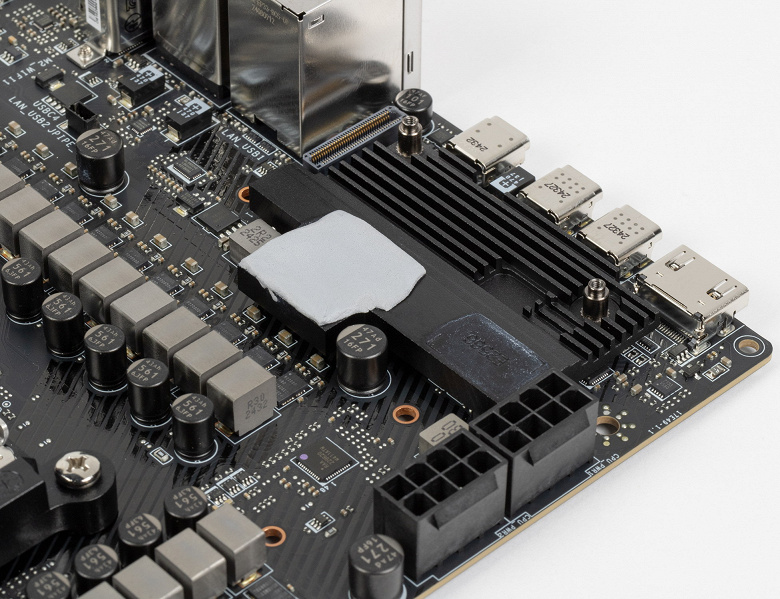

2 8-контактных разъема питания EPS12V

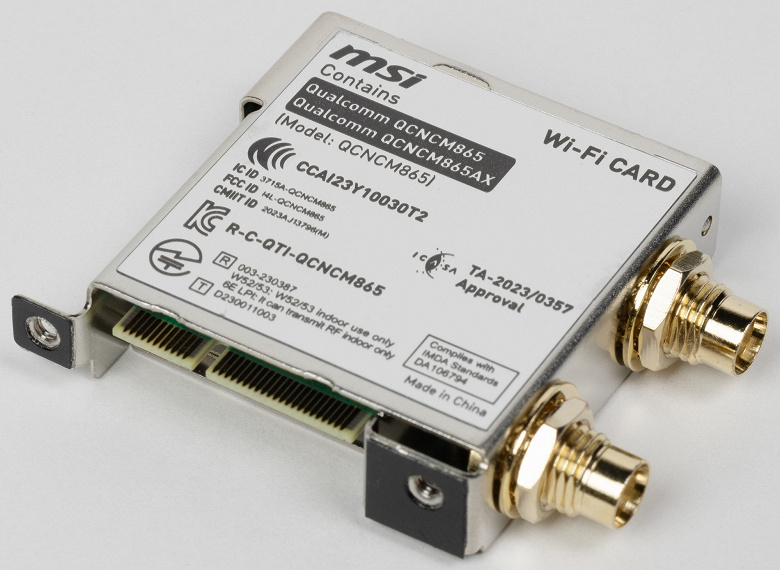

Один слот M.2 типа E используется адаптером для беспроводной сети.
Один разъем для подсоединения порта USB 3.2 Gen2x2 Type-C.
2 разъема для подключения 4 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
Подключение до семи 4-контактных вентиляторов и помп жидкостного охлаждения возможно через семь разъёмов.
3 разъема для подключения адресуемой ARGB-ленты
1 разъем для подключения неадресуемой RGB-ленты
Аудиоразъем на передней панели корпуса.
1 разъем для сброса CMOS
2 разъема для термодатчиков
Один разъём предназначен для подключения управления с лицевой панели корпуса.
Примечание: * Слот PCI_E1 разделяет ресурсы с PCI_E2 и M.2_2. Подробности приведены далее.
Функции выполняются чипсетом, процессором и памятью.

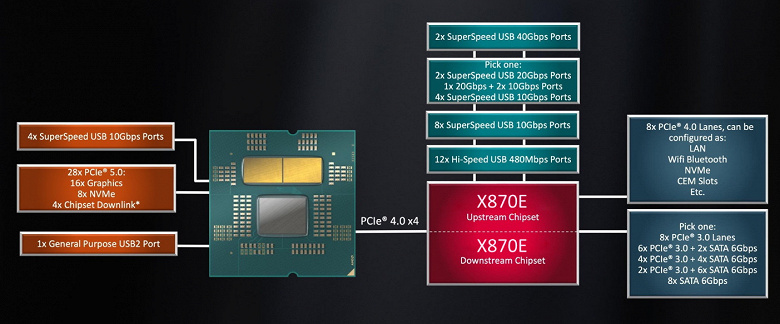

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- На плате имеется 28 портов ввода-вывода, включая PCI-E 5.0. При работе с чипсетами A620 и B840 версия PCI-E снижается до 4.0.
- Четыре линии из этих соединений (в случае чипсета A620/B840 — понижены до версии 3.0) предназначены для взаимодействия с чипсетом.
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- Четыре оставшиеся можно настроить производителями плат.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- Четыре линии (для чипсетов A620/B840 версия понижается до 3.0) предназначены для работы с чипсетом.
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Остальные четыре параметра могут быть настроены производителями материнских плат по своему усмотрению.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- Четыре линии (в случае чипсета A620/B840 уменьшены до версии 3.0) предназначены для взаимодействия с чипсетом.
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Два других варианта могут быть настроены производителями платы.
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- Внутри чипсета расположены четыре линии связи между микросхемами.
- Двадцать оставшихся линий распределяются следующим образом: двенадцать — PCIe 4.0 и восемь — PCIe 3.0, включая до восьми портов SATA.
Из общего числа следует вычесть четыре линии PCIe 4.0 для концентратора USB4 – ASMedia ASM4242. Производитель материнской платы может выбрать, взять ли эти линии с процессора или с чипсета X870E. .
В итоге, комплектация X870E+Ryzen 7000/9000 даёт:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- Оснащено 8 линиями PCI Express 5.0 для подключения к процессору; 4 линии предназначены для слота M.2, а остальные 4 можно конфигурировать в различные варианты портов и слотов на материнской плате по выбору производителя.
- Материнская плата имеет 12 линий PCI-E 4.0, исходящих от чипсета.
Эти линии могут быть разными комбинациями портов и слотов. Четыре из них предназначены для поддержки USB4, но конкретная реализация зависит от производителя. - Восемь линий PCI-E версии 3.0 от чипсета позволяют создавать различные конфигурации портов и слотов, что зависит от модели материнской платы.
В общей сложности доступно 25 портов USB и 28 свободных слотов PCI-E, включая до 8 портов SATA.
Чипсеты AMD X670 и X670E обладают одинаковым функционалом (набором портов и линий). Разница заключается в том, что слот PCIe x16 для видеокарт в случае X670E использует версию PCIe 5.0, а в случае X670 — 4.0. Чипсет X870E имеет тот же набор, что и X670E, дополнительно поддерживая два порта USB4 (через внешний контроллер). Все чипсеты X670, X670E, X870E состоят из двух микросхем, каждая из которых представляет собой B650, B650E или X870 соответственно.
Процессоры Ryzen 7xxx/8xxx/9xxx работают с модулями памяти DDR5, имеющими стандарты Intel XMP и фирменный профиль AMD Expo.

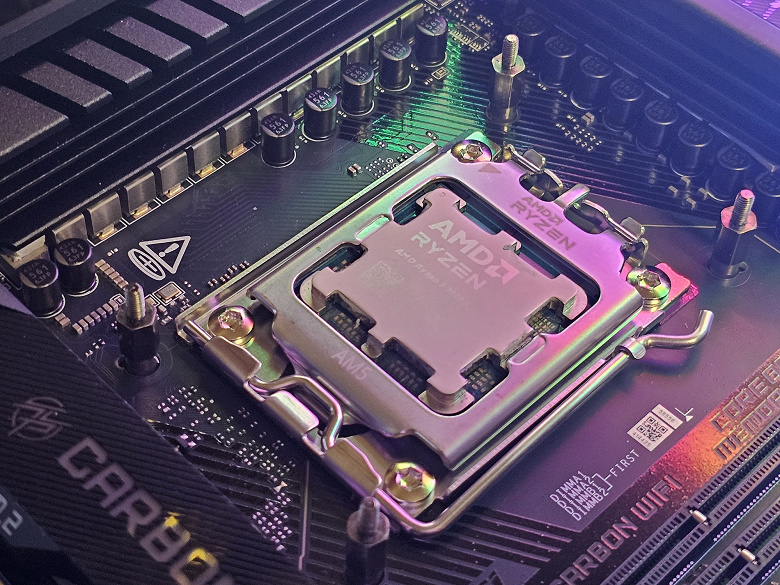

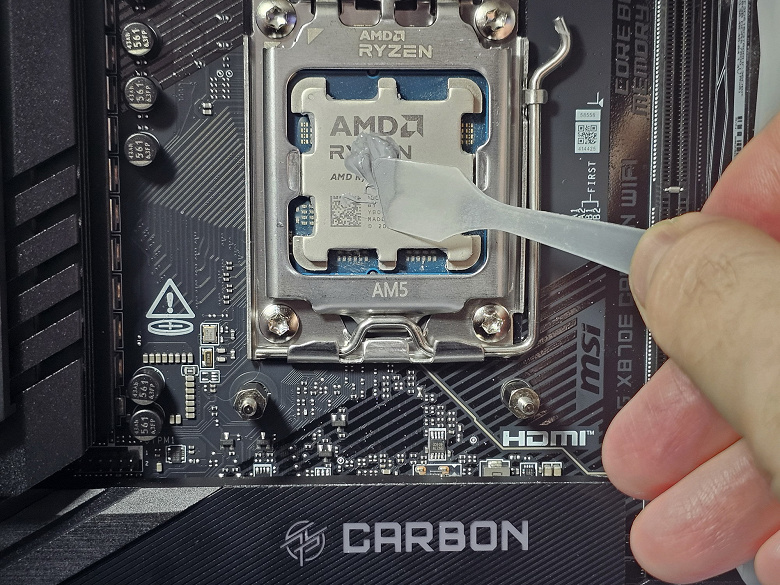

MSI плата совместима с процессорами AMD серий 7xxx, 8xxx и 9xxx, выпускаемыми для разъема AM5.

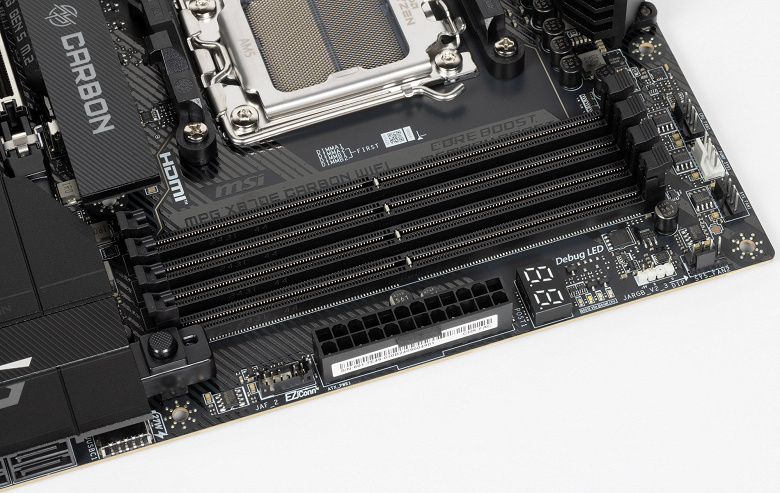

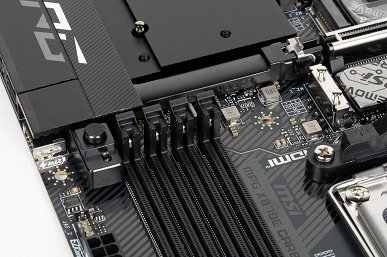

На плате для установки модулей памяти предназначено четыре слота DIMM. При использовании двух модулей для работы в режиме Dual Channel, их необходимо устанавливать в слоты A2 и B2.
На плате доступна небуферизованная память DDR5 объемом до 256 ГБ. Поддерживаются профили XMP и Expo.
Внешняя функциональность: интерфейсы PCIe, SATA и другие разъёмы для подключения устройств.
Рассмотрев возможности платформы X870E+Ryzen, обратимся к реализации этих возможностей в данном модели материнской платы.
Кроме портов USB, к которым обратимся позже, чипсет X870E имеет 20 линий PCIe (плюс 4 линии на аплинк с процессором). Рассчитаем, сколько линий используется для поддержки связи с каждым элементом.
- Слот PCIe x16 (PCI_E3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);

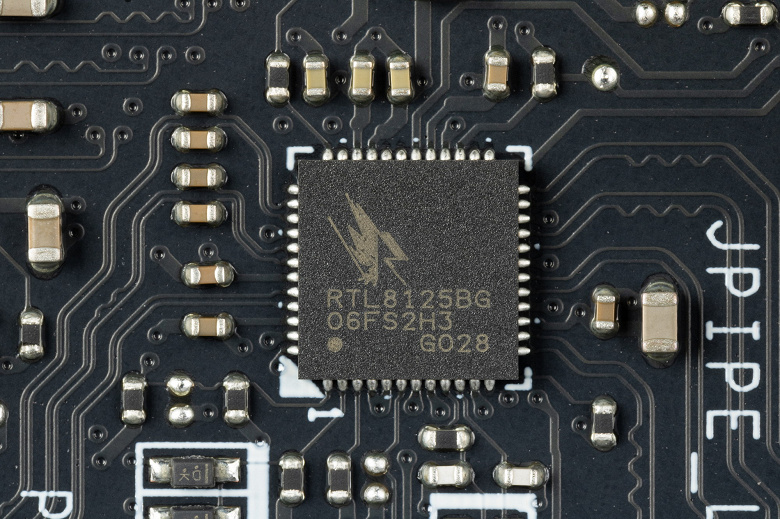

- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Qualcomm QCNCM865 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- 4 слота SATA 1/2/3/4
Потребляли 19 линий PCIe: 12 PCIe 4.0, 3 PCIe 3.0 и 4 SATA. Звуковой кодек подключен по линии USB 2.0 (от X870E). Поддержка Bluetooth при наличии слота M.2 (key E) использует еще один порт USB 2.0. Указано подробнее в разделе «USB-порты».
Далее проанализируем работу процессоров в данной конфигурации. Все Ryzen 7xxx/9xxx имеют 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Рассмотрим их распределение.
- Слот M.2_1 (4 линии PCIe 5.0);
- Хаб USB4 ASMedia ASM4242 ( (4 линии PCIe 4.0);

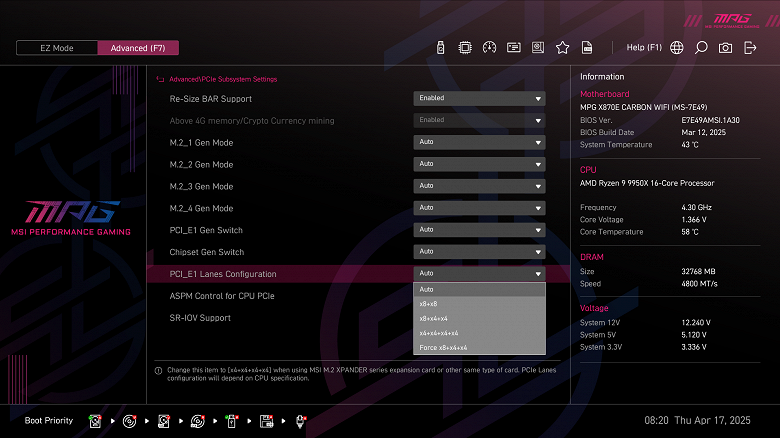

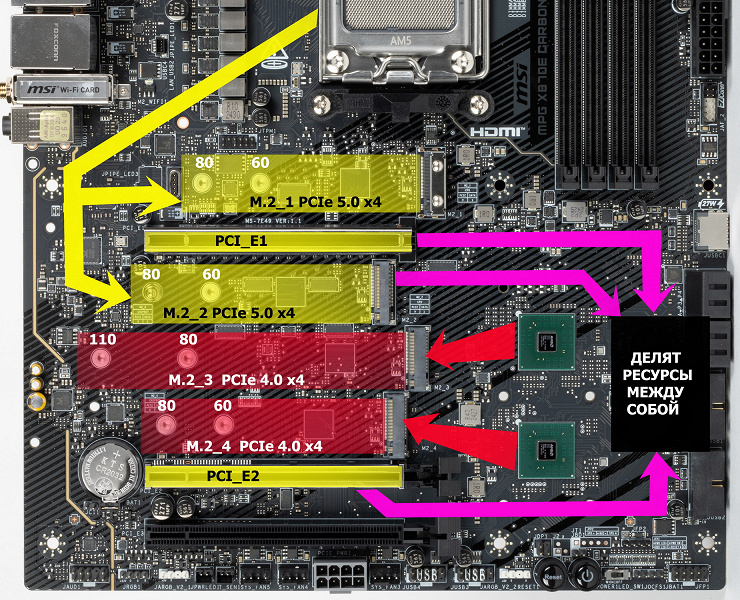

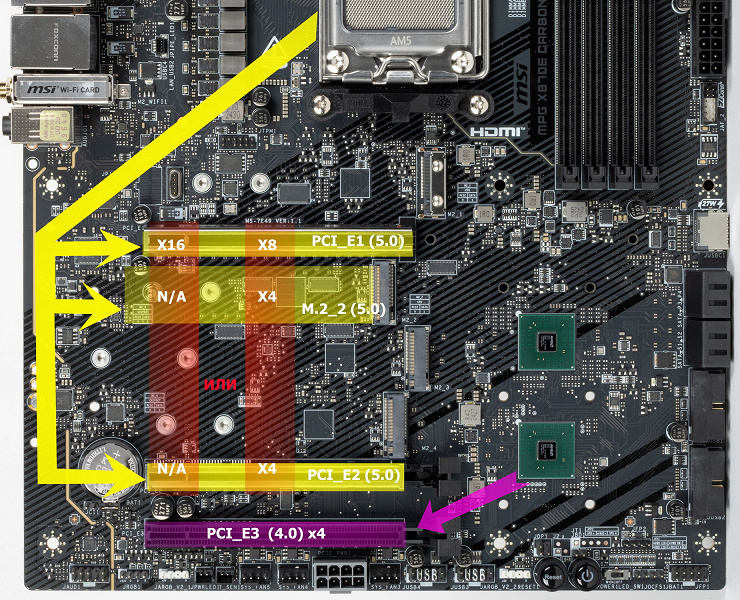

- 16 линий PCIe 5.0 распределяют по слотам PCI_E1, PCI_E2 и M.2_2. Варианты:
- Слот PCI_E1 (PCIe x16_1) имеет 16 линий Подключения стандарта PCIe версии 5.0, разъемы PCI_E2 (PCIe x16_2) и M.2_2 выключены.
- Слот PCI_E1 (PCIe x16_1) имеет 8 линий Интерфейсы PCIe 5.0, слоты PCI_E2 (PCIe x16_2) и M.2_2 оснащены… 4 линии PCIe 5.0.
Все 24 линии PCIe распределены.
Теперь в целом про слоты расширения.

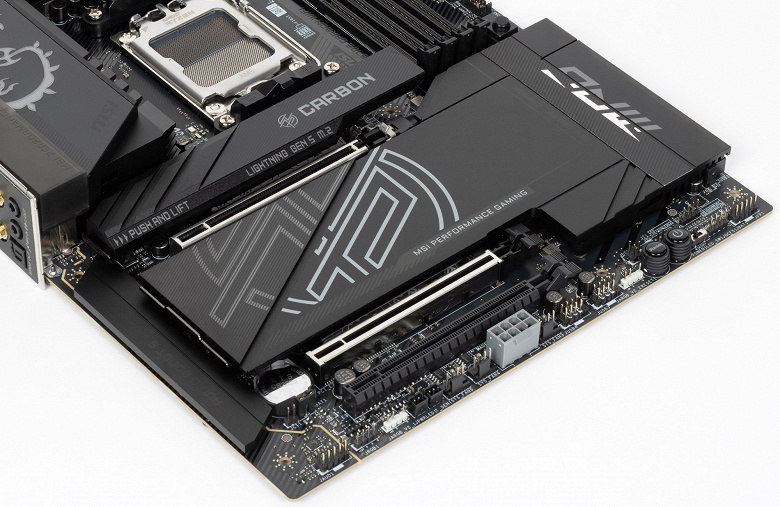

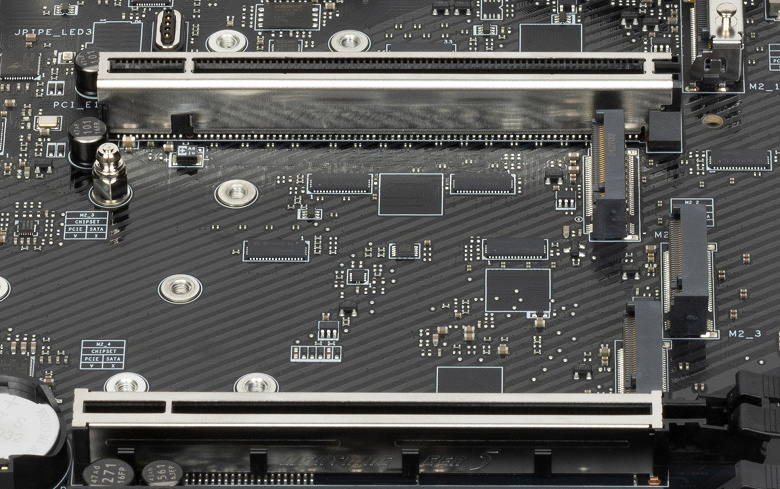

На плате размещены три слота: два PCIe x16 (PCI_E1/2) для видеокарт или других устройств, и один «длинный» PCIe x16 (PCI_E3), в действительности имеющий четыре линии PCIe 4.0.

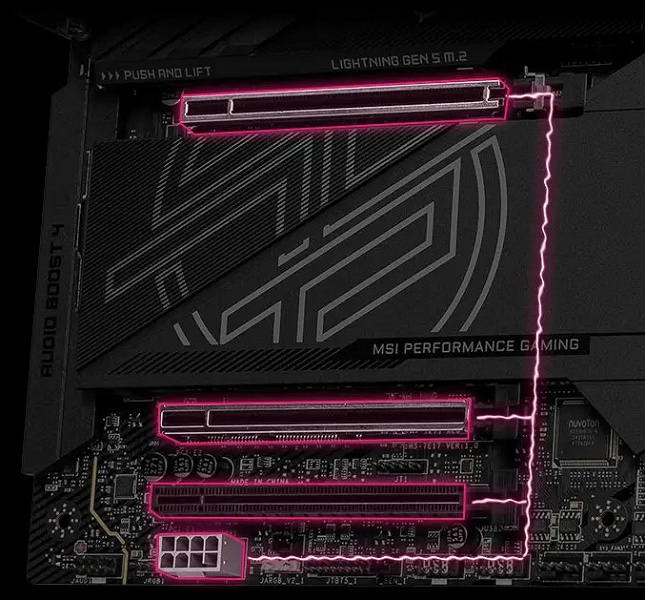

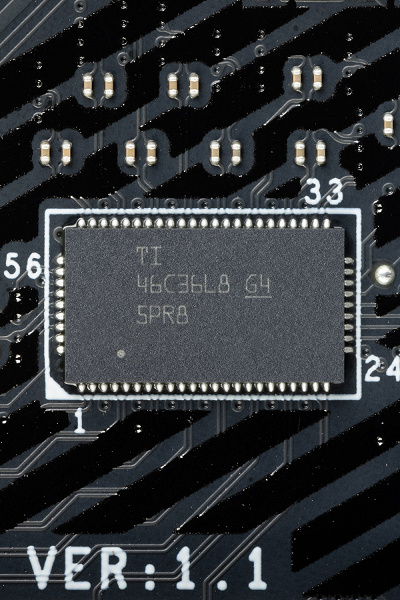

На данной материнке реализован перераспределенный маршрут PCIe 5.0, что обуславливает необходимость использования мультиплексоров от Texas Instruments.

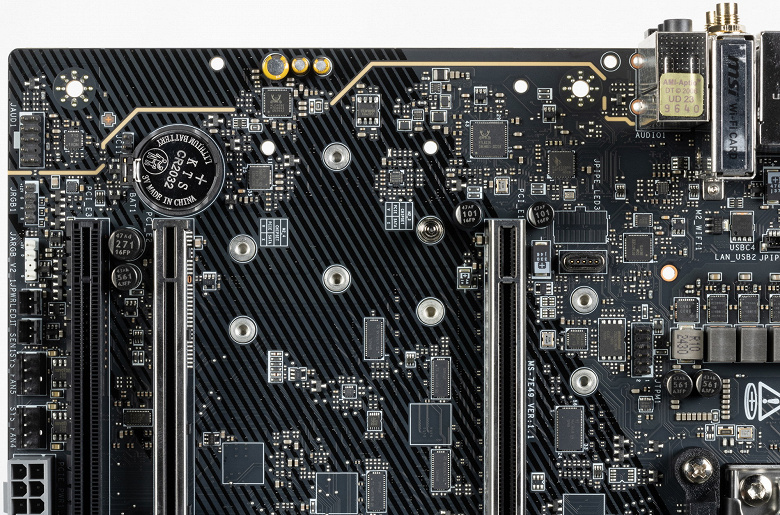

Оба слота PCI_E1/2 оснащены металлическим армированием из нержавеющей стали, повышающим надежность и защищающим от электромагнитных помех.
Ранее говорилось о первых двух слотах PCIe x16 (PCI_E1/2), соединенных с процессором. Третий PCIe x16 (PCI_E3) подключается к X870E и функционирует в режиме x4.

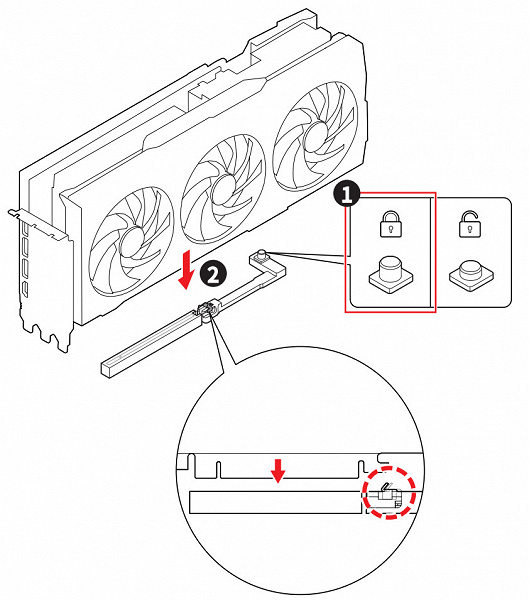

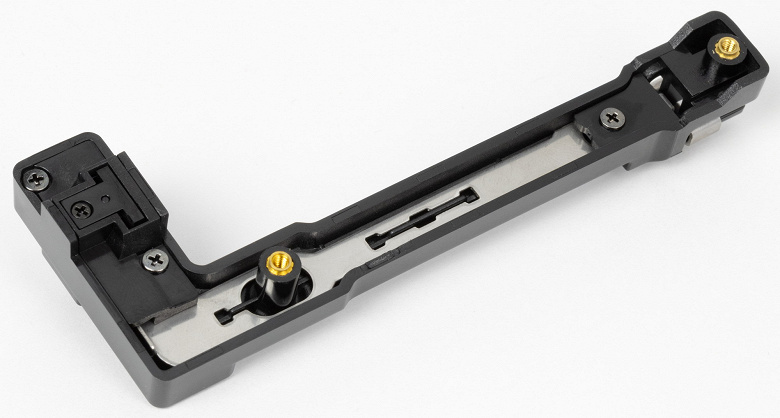

Для вынимания видеокарт из разъема PCI_E1 предусмотрено специальное устройство EZ-PCIE-Release с кнопкой.
С помощью матплаты возможно смонтировать систему охлаждения любого размера.

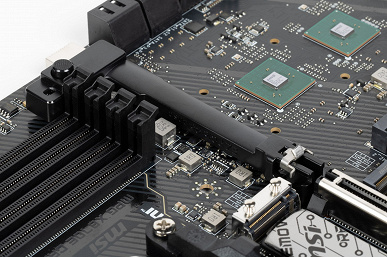

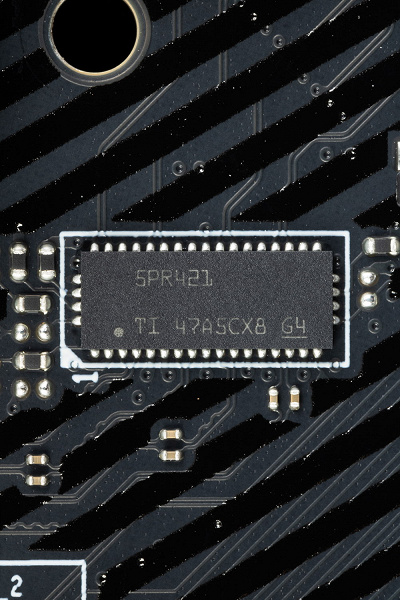

Для повышения надежности работы на плате предусмотрены усилители сигнала PCIe 4.0 от Texas Instruments.
На очереди — накопители.

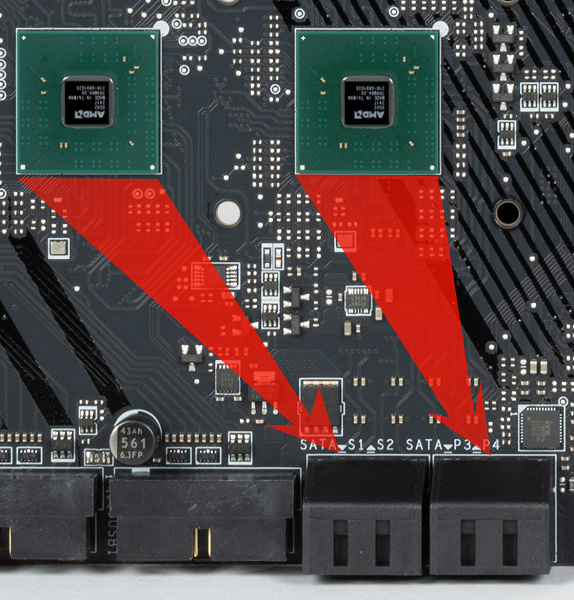

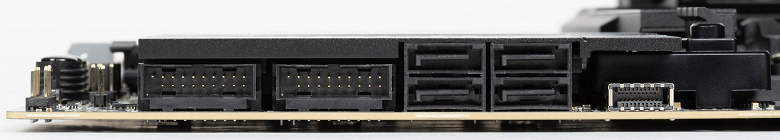

Платы доступны 4 разъема Serial ATA 6 Гбит/с и 4 слота для накопителей форм-фактора M.2. Порты SATA 1,2,3,4 реализованы через чипсет X870E и поддерживают создание RAID.

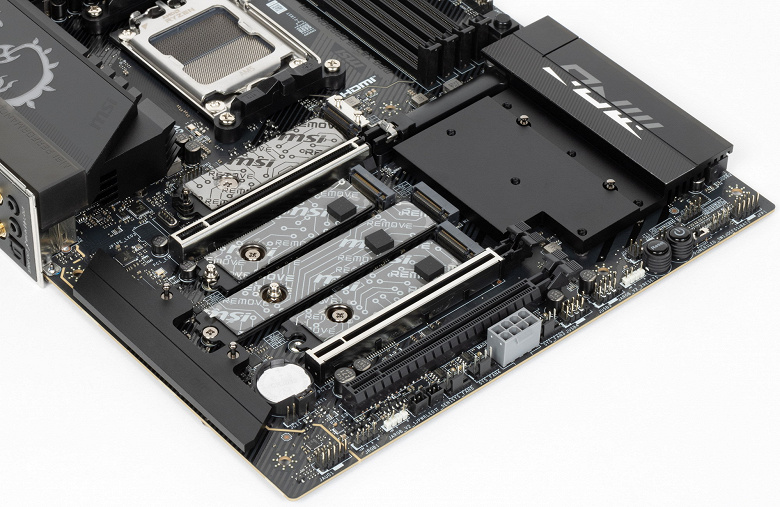

В материнской плате предусмотрено 4 разъема формата М.2.
Слот M.2_3 и M.2_4 получают данные от чипсета X870E, а слоты M.2_1 и M.2_2 — от CPU. Все четыре порта поддерживают PCIe 5.0, ещё четыре линии PCIe 4.0 от процессора направляются на хаб USB4 – ASMedia ASM4242.
Все слоты работают с модулями только с PCIe интерфейсом.
Все слоты M.2 рассчитаны на модули размером 2260/2280. Слот M.2_3 дополнительно принимает модули 22110. На всех слотах M.2 возможно создание массива RAID.

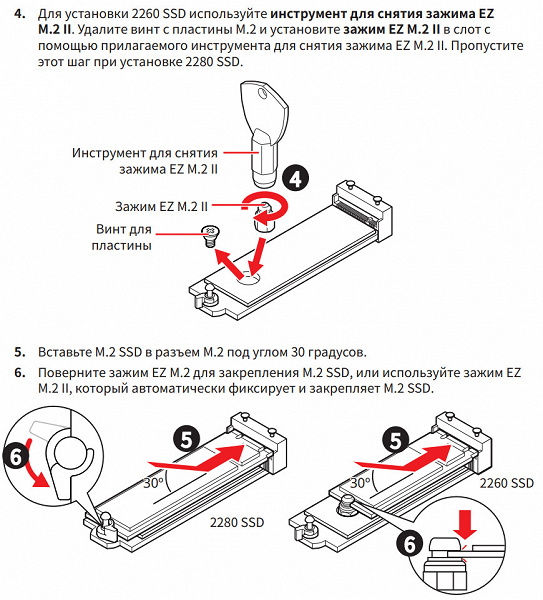

Все слоты M.2 оснащены простым креплением накопителей благодаря поворотным замкам на стойках.

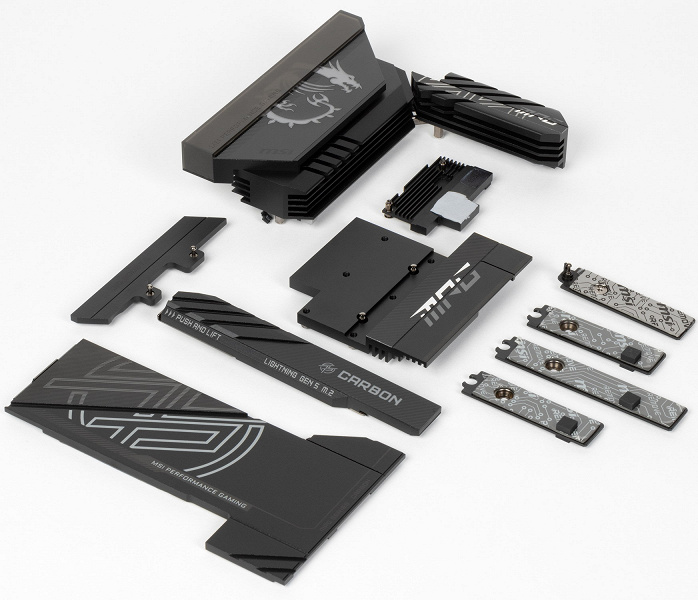

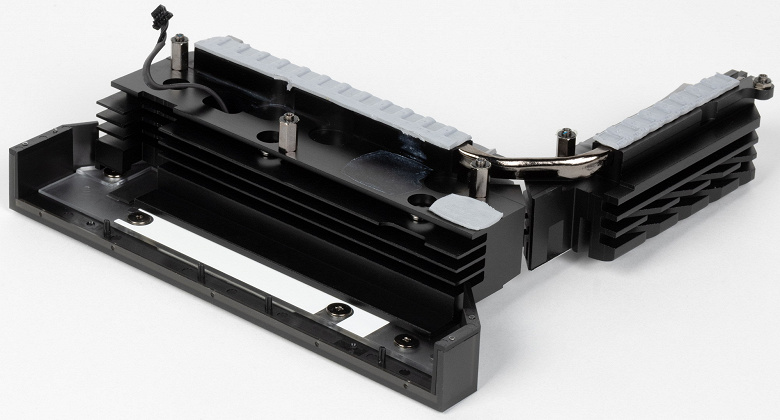

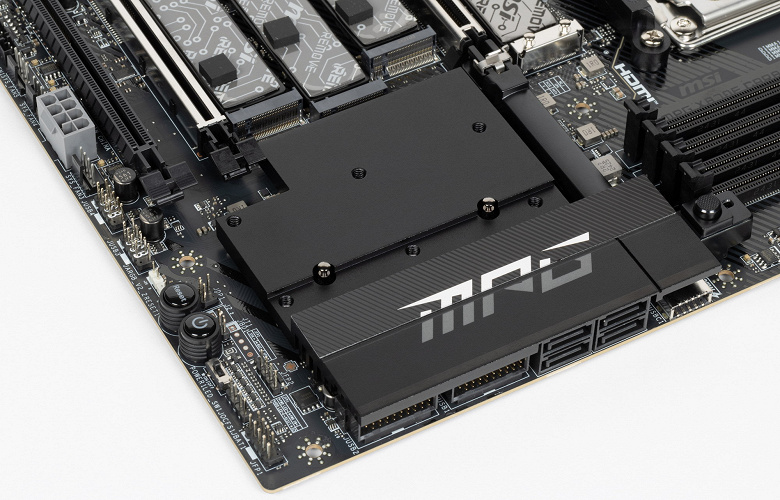

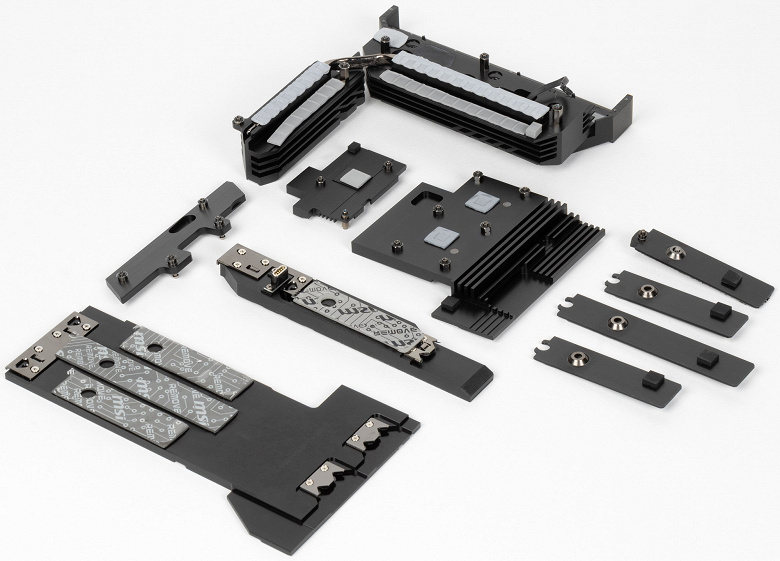

Все разъемы M.2 оснащены радиаторами. Верхний разъем M.2_1 имеет отдельный радиатор, остальные слоты M.2 — общий. Кроме того, все слоты M.2 кроме верхних снабжены радиаторами для охлаждения тыльной стороны модулей.

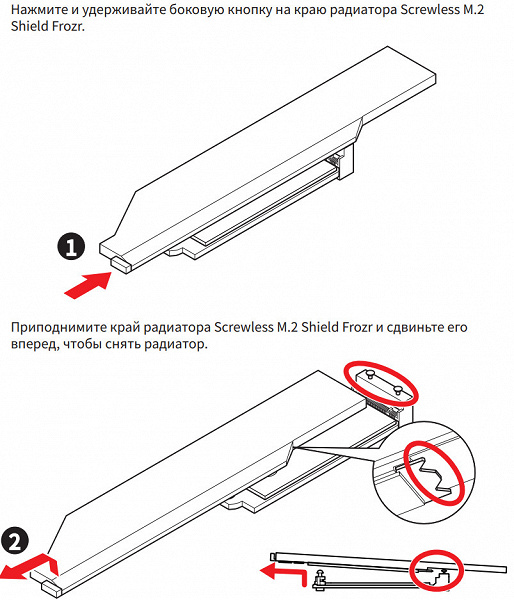

Важно подчеркнуть, что оба радиатора просто снять и установить при помощи откидных замков без необходимости закручивать или откручивать.
В каждом слоте по умолчанию стойка для накопителей настроена на размер 2280. Для установки модуля размера 2260 можно переместить стойку с помощью ключа из комплекта поставки.
Другие особенности на плате

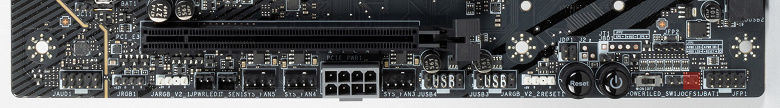

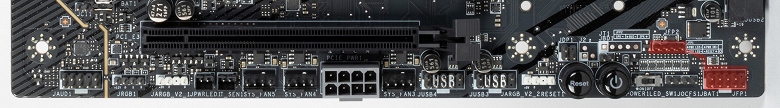

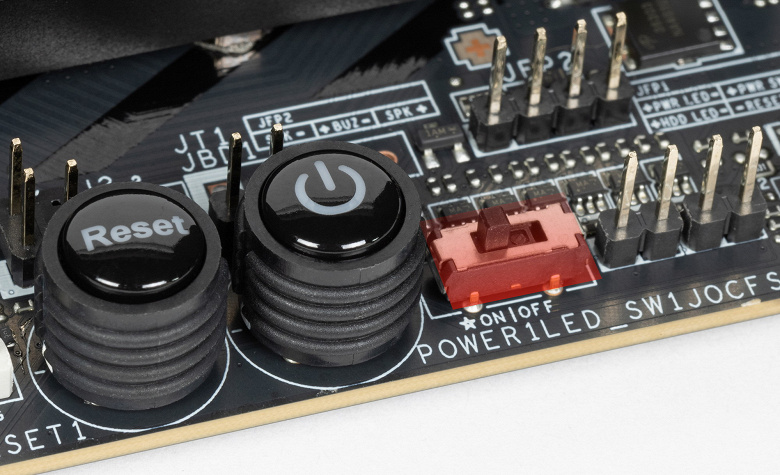

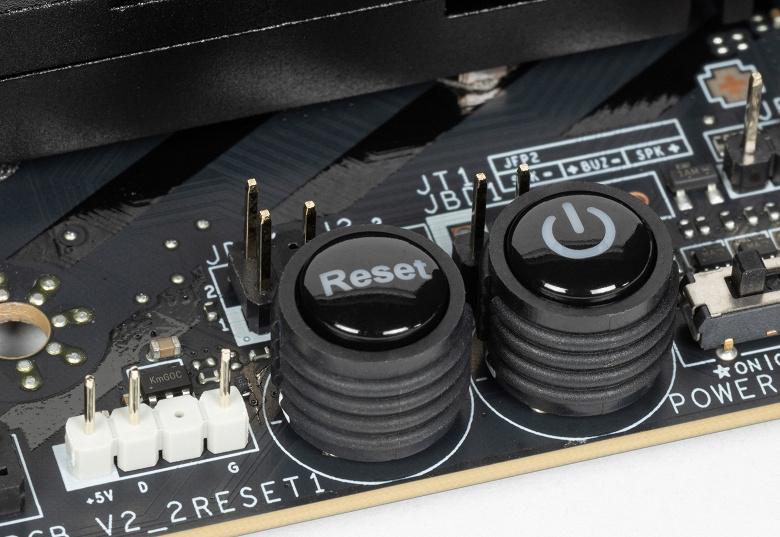

На плате также установлены внутренние кнопки для включения и перезагрузки.

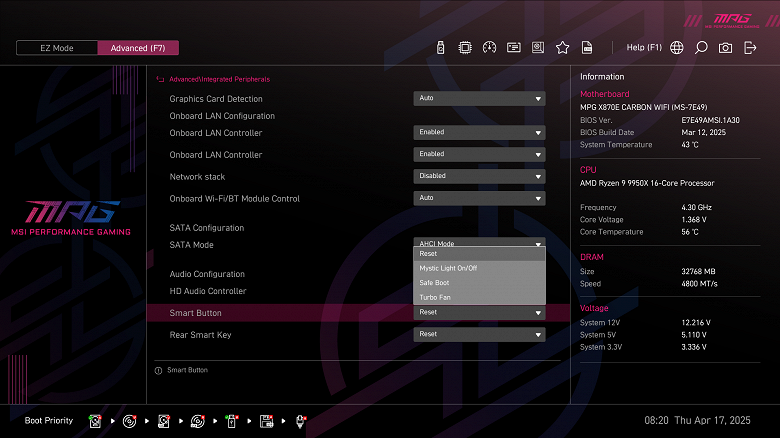

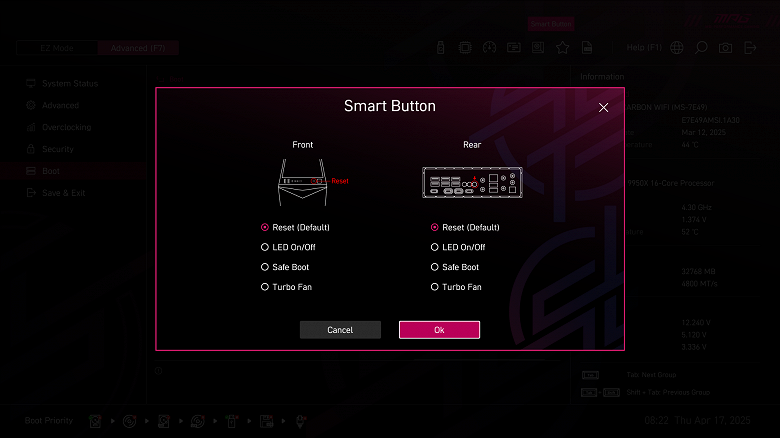

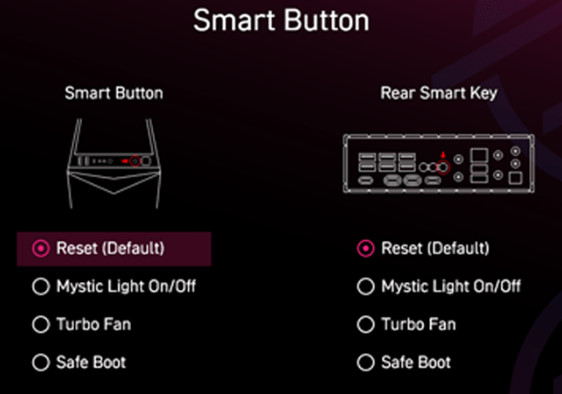

На задней панели разъемов расположена универсальная кнопка Smart Button, настройка которой осуществляется через BIOS.
Цена соответствует средней ценовой категории игровых серий, но при этом может быть интересна и для энтузиастов разгона. В случае чрезмерно высоких настроек, при которых система не запускается, есть специальная перемычка для входа в настройки BIOS (разгон по сути сброшен, остальные настройки остаются неизменными).

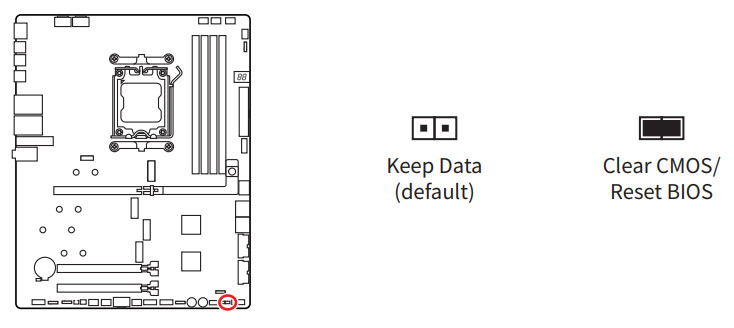

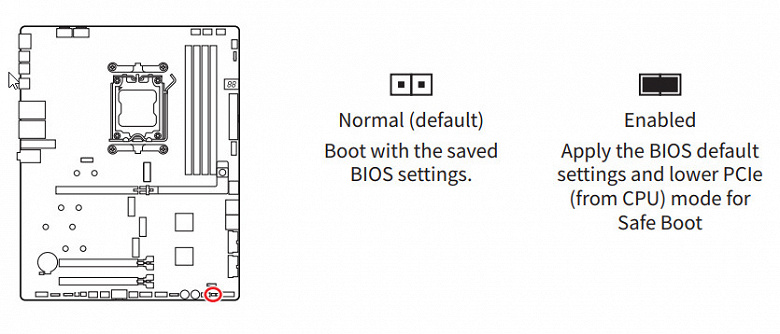

Для сброса всех настроек есть специальная перемычка, как и кнопка на тыльной стороне.

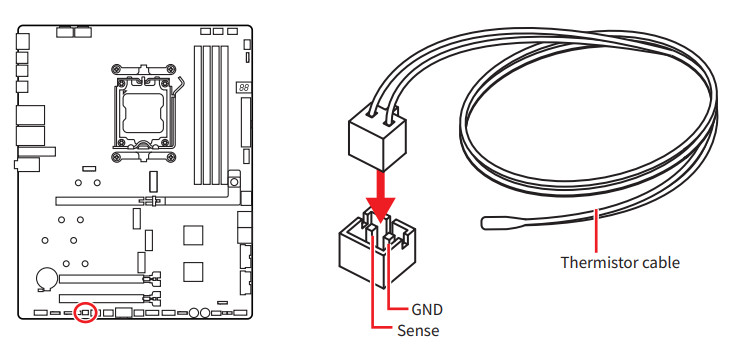

Матплата снабжена гнездом для термодатчика.

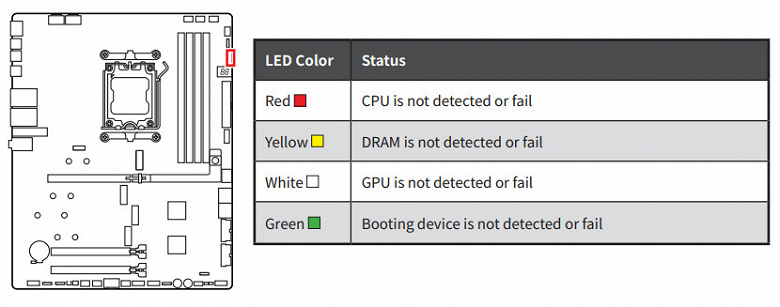

На плате установлены световые индикаторы, оповещающие о неисправностях различных компонентов системы.
Когда компьютер загружается, отсутствие свечения всех индикаторов говорит о нормальном функционировании.

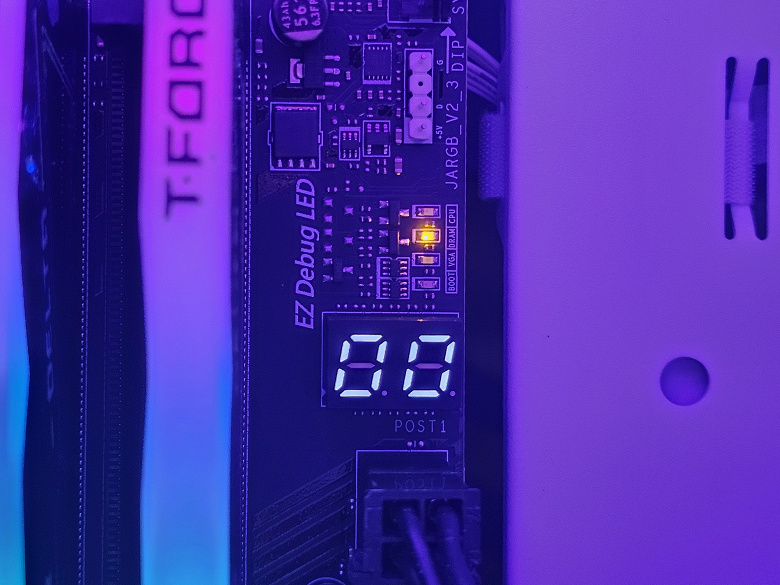

Также доступно традиционное табло POST-кодов (или EZ Debug LED), расположение которого показано выше.

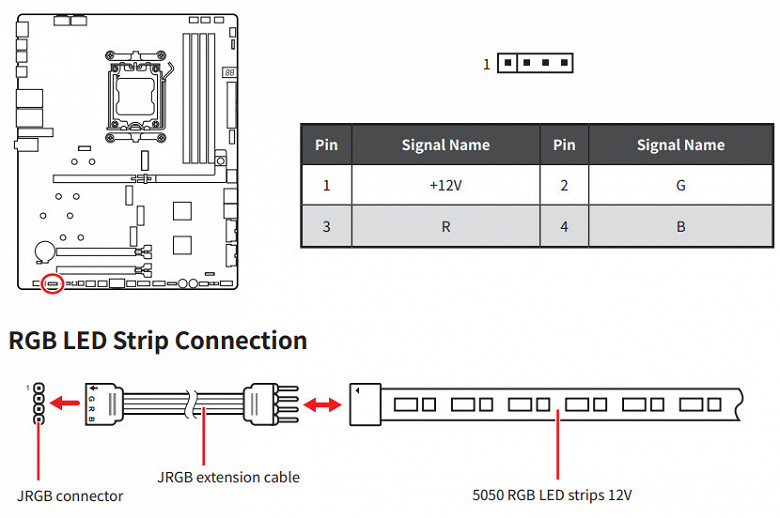

Стоит отметить и возможности материнской платы по подключению подсветки RGB. Для подключения адресуемых (5 В, 3 А, до 15 Вт) ARGB-лент или устройств имеются 3 разъема. Разъемы размещены на противоположных краях платы. Также присутствует 1 разъем для неадресуемых (12 В, 3 А, до 36 Вт) RGB-лент или устройств.

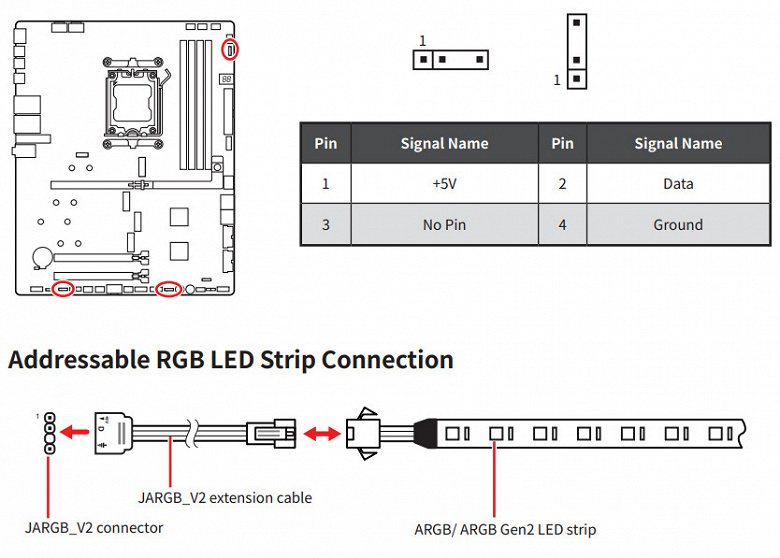

Схема подключения одинакова для всех материнских плат, поддерживающих подсветку.

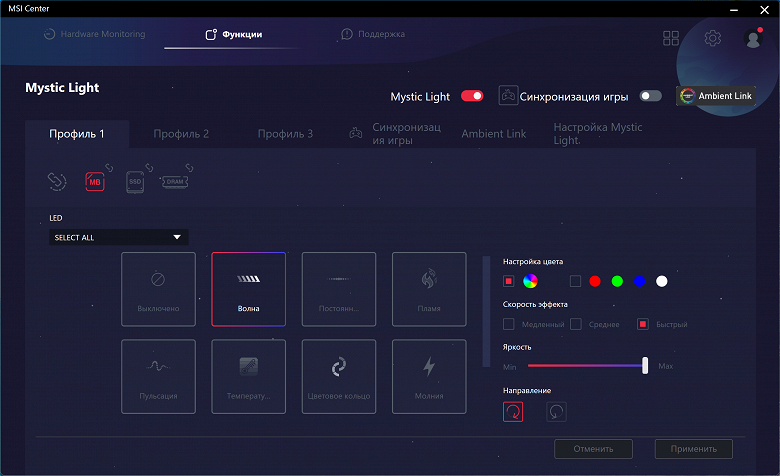

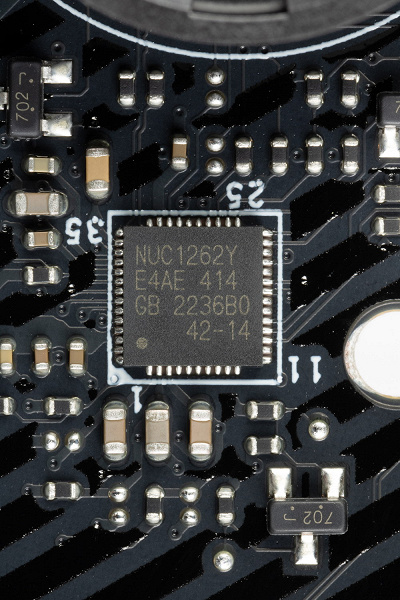

MSI использует контроллер NUC126 от Nuvoton для управления синхронизацией подсветки на своих материнских платах.

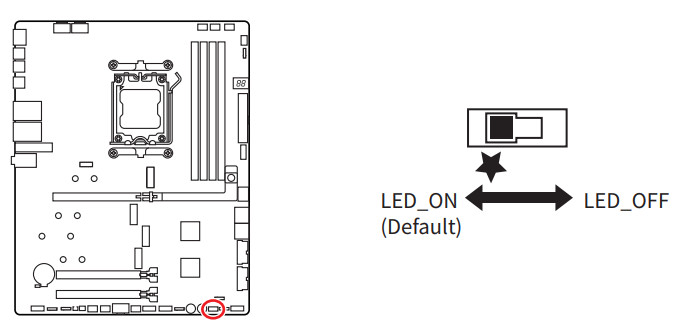

Кто раздражается светом индикаторов, может выключить их.

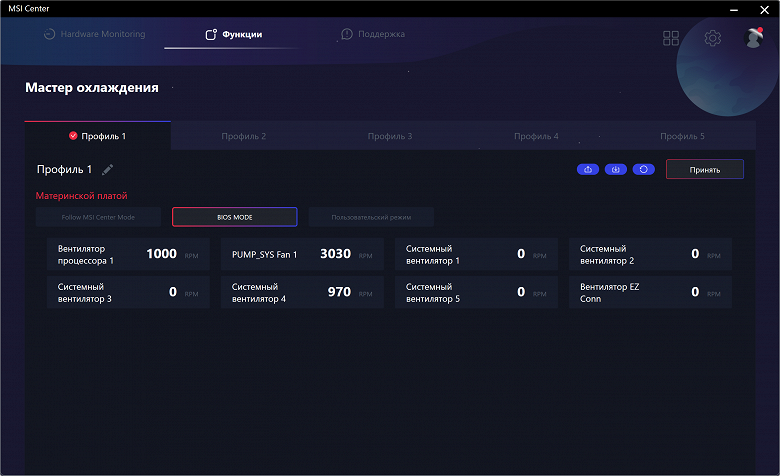

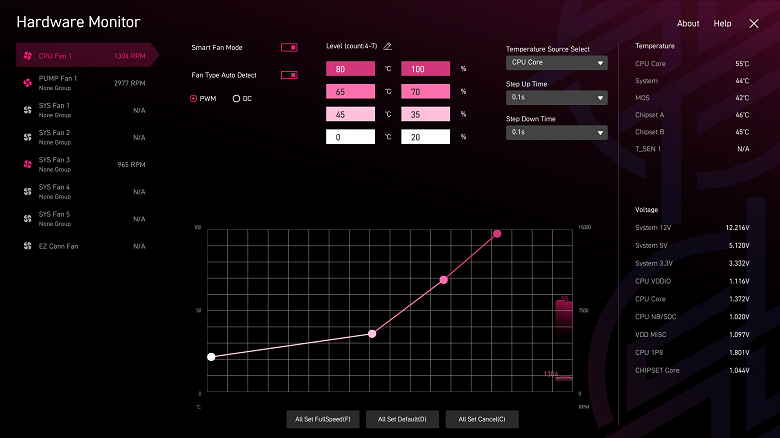

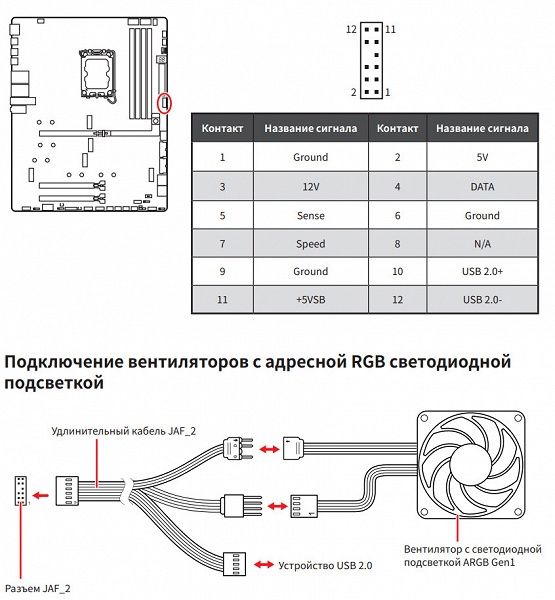

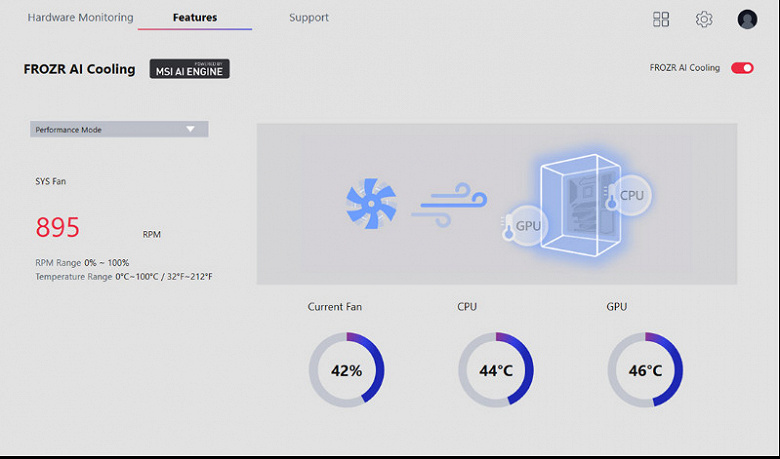

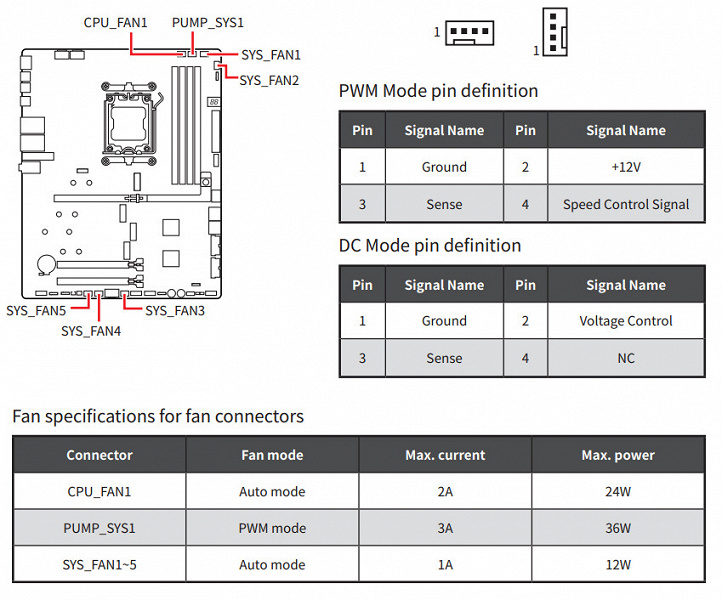

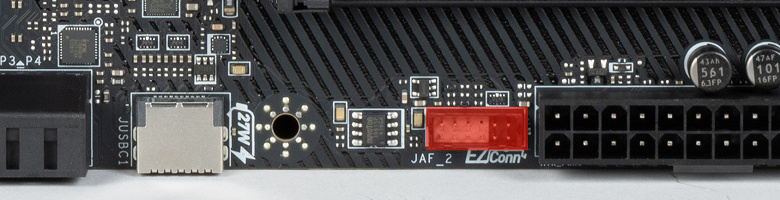

Для подключения фирменных систем охлаждения MSI (вентиляторов и СЖО) предусмотрен собственный разъем JAF_2.

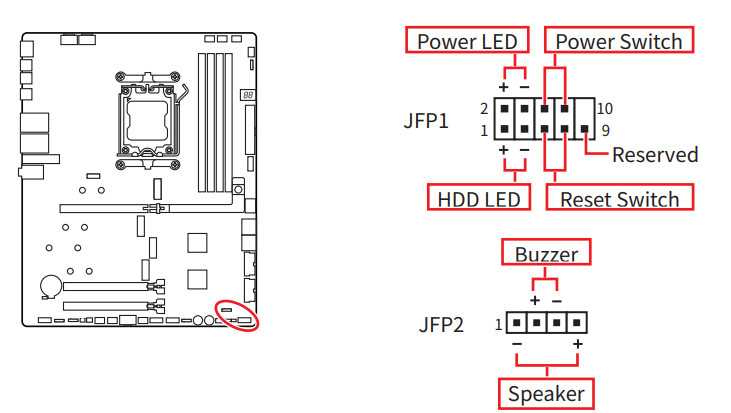

Конечно же, имеется привычный комплект штырьков FPanel для соединения проводов с фронтальной (сейчас зачастую и верхней, либо боковой, или даже всем одновременно) панелью корпуса.
В комплекте прилагается адаптер для упрощения подключения проводов от корпуса.
Материнская плата поддерживает технологию «холодной» прошивки BIOS (для обновления достаточно подключения питания, отсутствие ОЗУ, процессора и других компонентов не требуется).
Чтобы обновить BIOS, сначала переименуйте файл прошивки в MSI.ROM, запишите его в корень USB-накопителя и вставьте его в специальный USB-порт. Затем нажмите и удерживайте кнопку три секунды.
Запуск системы произойдет при холодном процессоре. На кнопке Flash BIOS на задней панели мигающий индикатор покажет процесс обновления BIOS, а один из светодиодов состояния системы (оранжевый) будет гореть. После завершения обновления система выключится. Если система перед этим не полностью собрана (отсутствует СО, модули памяти и т.д.), то необходимо сразу отключить блок питания, так как ПК автоматически перезапустится.

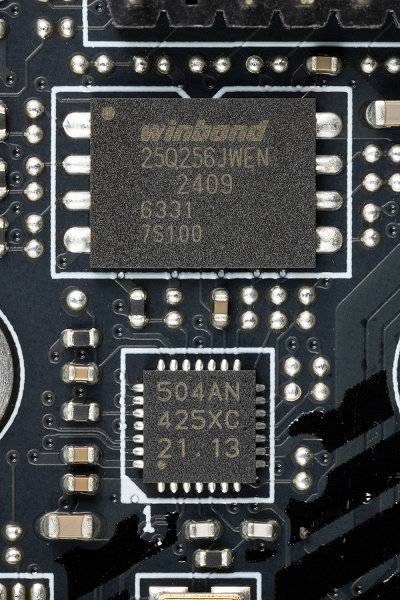

Сам UEFI/BIOS размещен в микросхеме от Winbond.

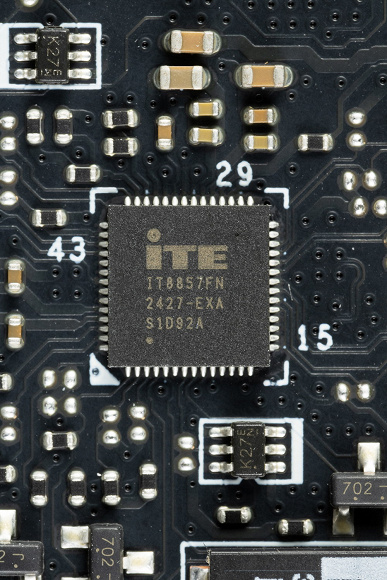

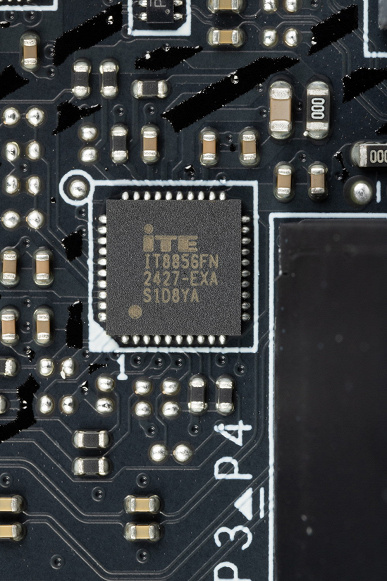

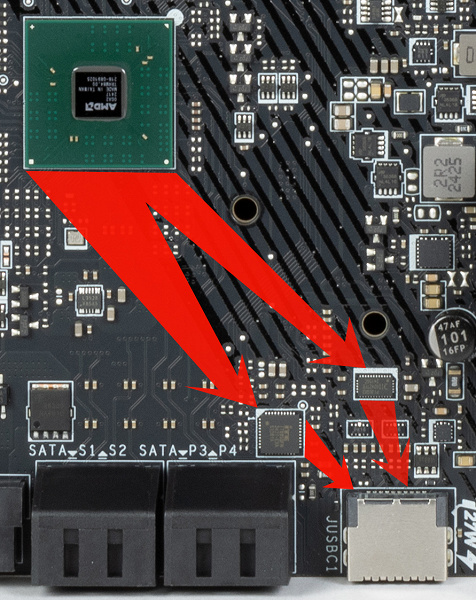

Также здесь можно видеть контроллер, отвечающий за работу Flash BIOS – Fintek F75540.
Внешние возможности: порты USB, сетевые разъемы, интерфейсы ввода-вывода.

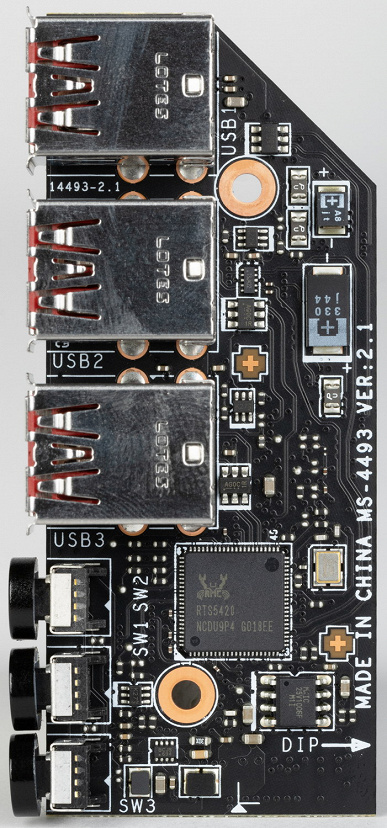

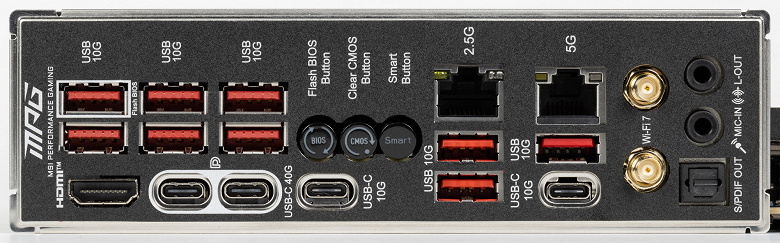

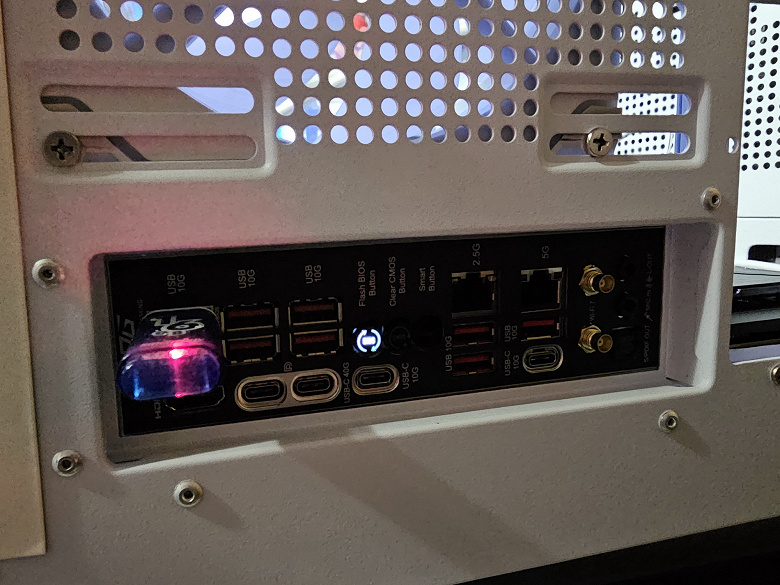

Далее рассмотрим USB-порты и другие интерфейсы. Начнем с задней панели, где расположены большинство из .
Чипсет X870E поддерживает до 8 портов USB 3.2 Gen2/1, 2 порта USB 3.2 Gen2x2 и 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 порт USB 2.0.
Кроме того, в системе имеется 20 линий PCIe от чипсета, предназначенных для поддержки накопителей, сетевых и других контроллеров (о том, как используются 19 линий, я уже упоминал выше).
На материнской плате доступно 22 порта USB.

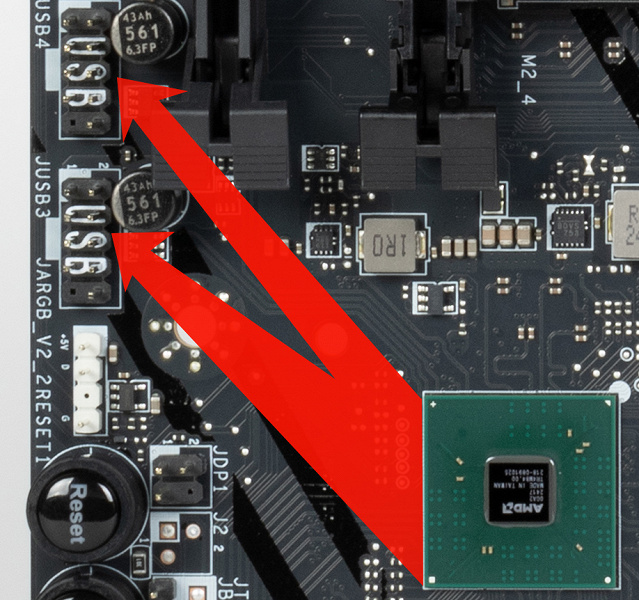

Один порт USB 3.2 Gen2x2 выполнен с использованием X870E и доступен в виде одного внутреннего порта типа C.
Для подключения к разъему на передней панели корпуса. 11 портов USB 3.2 Gen2: 4 реализованы через хаб Realtek RTS5420

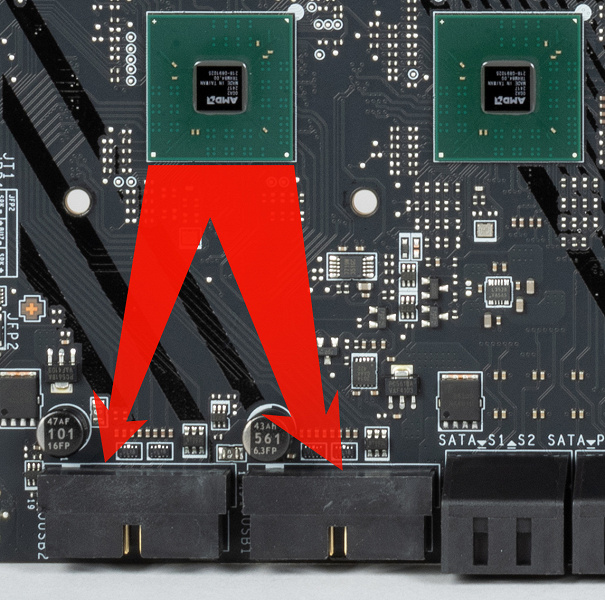

Одно гнездо USB 3.2 Gen2 от X870E, ещё четыре через X870E и три через CPU представлены на задней панели девятью портами Type-A красного цвета и двумя портами Type-C. Четыре порта USB 3.2 Gen1 работают через чип X870E и доступны в виде двух внутренних разъемов.
В целом у нас 3 контроллера используют USB 2.0 линии от X870E:

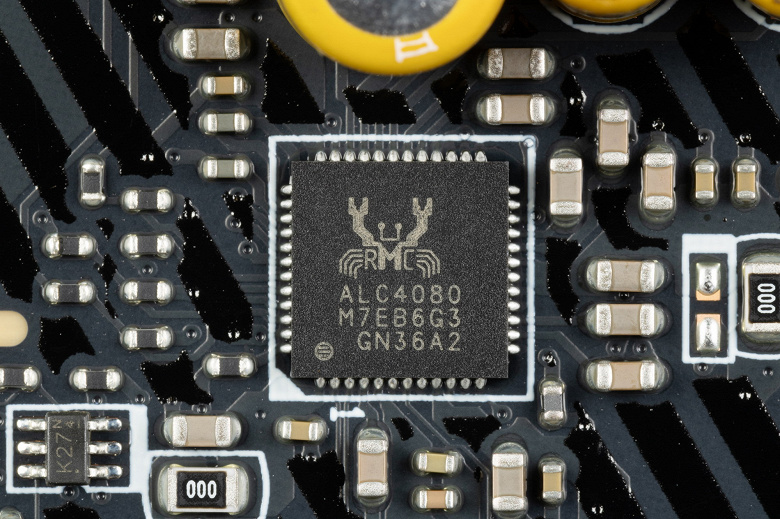

- Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
- Nuvoton NUC126 (управление подсветкой) (1 линия USB 2.0);
- Bluetooth (Qualcomm QCNCM865) (1 линия USB 2.0).
Дополнительно, один контроллер подключен к центральному процессору по интерфейсу USB 3.2 Gen2 и реализован чипом Realtek RTS5420. В состав этого хаба входят четыре порта USB 3.2 Gen2 Type-A на задней панели устройства. 1 линия USB 3.2 Gen2).
Благодаря чипсету X870E доступны высокоскоростные порты USB.
- + 4 выделенных USB 3.2 Gen2
- + 4 выделенных USB 3.2 Gen1
- + 1 выделенный USB 3.2 Gen2x2
= 9 высокоскоростных портовТакже имеется четыре порта USB 2.0 и три линии USB 3.0 для подключения контроллеров. 7 USB 2.0 портов реализовано.
Ну и 19 линий PCIeПоддержка альтернативных периферийных устройств осуществляется через 12 портов PCIe 4.0, 3 порта PCIe 3.0 и 4 порта SATA.
В итоге, на X870E установлено 19 высокоскоростных портов из двадцати. .
Через процессор выполнено несколько высокоскоростных портов USB.
- + 3 выделенных USB 3.2 Gen2
- + 1 USB 3.2 Gen2 на поддержку хаба RTS5420
= 4 высокоскоростных порта.
Задняя панель изобилует портами, реализованными в два этажа. На левом верхнем углу материнской платы над четырьмя портами (HDMI и три Type-C) размещена небольшая плата с шестью портами Type-A (3.2 Gen2) и тремя кнопками управления.

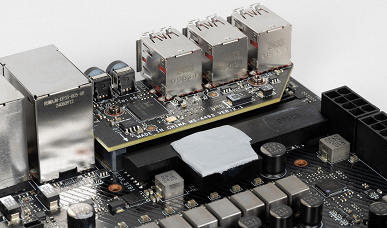

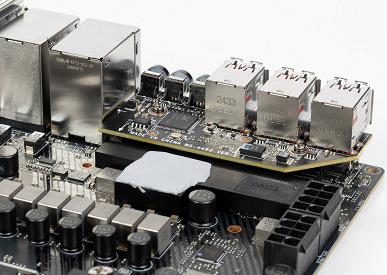

Дополнительная карта содержит хаб USB 3.2 Gen2 – Realtek RTS5420, благодаря которому функционируют четыре порта USB 3.2 Gen2 Type-A из шести доступных.

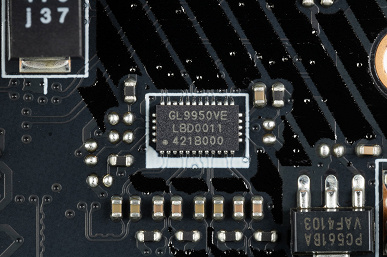

Внутренний Type-C порт USB 3.2 Gen2x2 выдаёт вольтаж, обеспечивающий быструю зарядку мобильных устройств (до 60 Вт). На задней панели также расположен порт USB 3.2 Gen2 Type-C с ре-драйверами для зарядки тех же гаджетов.
Теперь о сетевых делах.
Материнская плата имеет высокоскоростные возможности подключения. В ней установлены два сетевых контроллера Ethernet. Один — Realtek RTL8126, поддерживающий стандарт передачи данных 5 Гбит/с.
Второй – Realtek RTL8125BG с поддержкой стандарта 2,5 Гбит/с.
Комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865 реализует Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Адаптер установлен в слот M.2 (E-key), а разъемы для внешних антенн выведены на заднюю панель.
Новый способ крепления антенн к задней панели портов, который уже широко применяется, особенно заслуживает внимания. Сейчас не нужно прикручивать антенны (даже если имеется резьба для их закрепления), достаточно просто вставить их в разъемы на плате. Разъединить также очень легко.
Заглушка, установленная на тыльную сторону, защищена внутри от электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.
Перейдем к блоку ввода-вывода и разъемам для подключения вентиляторов и прочих устройств. На плате предусмотрено 7 разъемов для подключения вентиляторов и помп. Расположение коннекторов для систем охлаждения следующее:.
Через ПО или BIOS можно контролировать все гнезда для подключения воздушных вентиляторов или помп: управление возможно как с помощью ШИМ, так и изменением напряжения/тока. Максимальный ток рассчитан на 2 А, а потребление – до 24 Вт, а одно гнездо для помпы кастомной СЖО – до 3 А и 36 Вт.

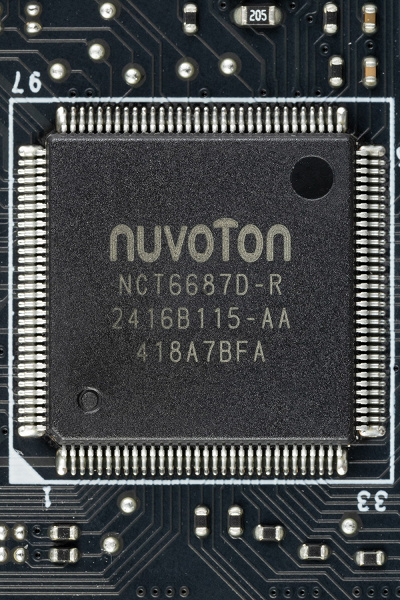

Контроллер Nuvoton NCT6687 осуществляет мониторинг состояния платы и координацию работы всех разъемов СО, а также всего устройства Multi I/O.

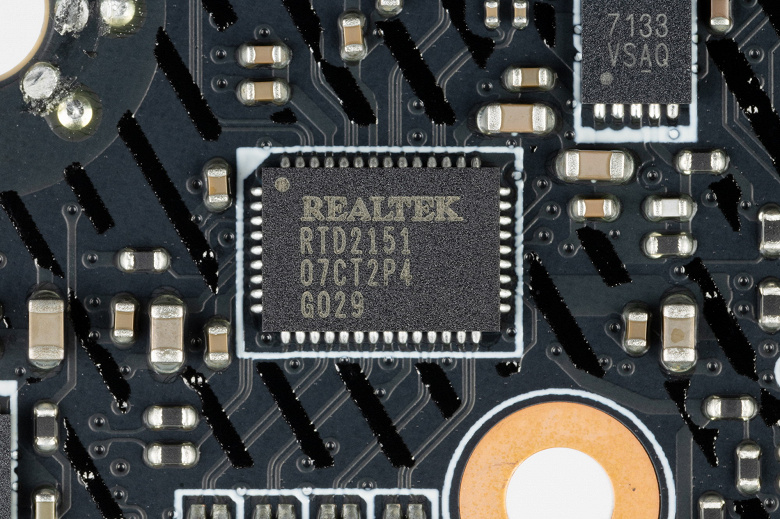

Материнская плата оснащена разъемом HDMI для вывода изображения. Для повышения версии до 2.1 предусмотрено специальное обновление драйвера.
Два разъема Type-C с интерфейсом USB4 позволяют выводить изображение с графического ядра процессора на монитор, поддерживающий этот тип интерфейса.
Аудиоподсистема
Данная плата оборудована аудиосистемой с кодеком Realtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц. Для функционирования такого кодека необходимы сигнальные линии USB 2.0.
Предлагается операционный усилитель для наушников Savitech SV3H712.
На плате используются конденсаторы, предназначенные для аудифилов.
Звуковой тракт размещен в углу платы, не взаимодействует с другими компонентами. Карта имеет два универсальных разъема с золотым покрытием для приема и передачи сигнала, а также оптический разъем S/PDIF.

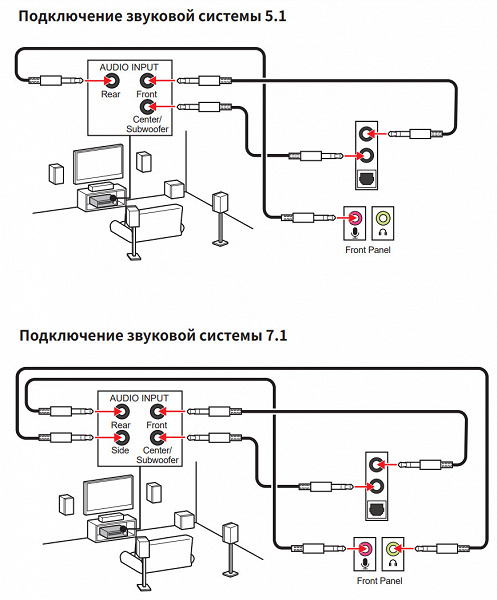

Получение вывода по схемам 4.0, 5.1 и 7.1 возможно только при использовании аудиогнезд на передней панели корпуса совместно с двумя гнездами на плате, а также через S/PDIF. Настройка схем – с помощью программного обеспечения, которое можно скачать с сайта производителя.

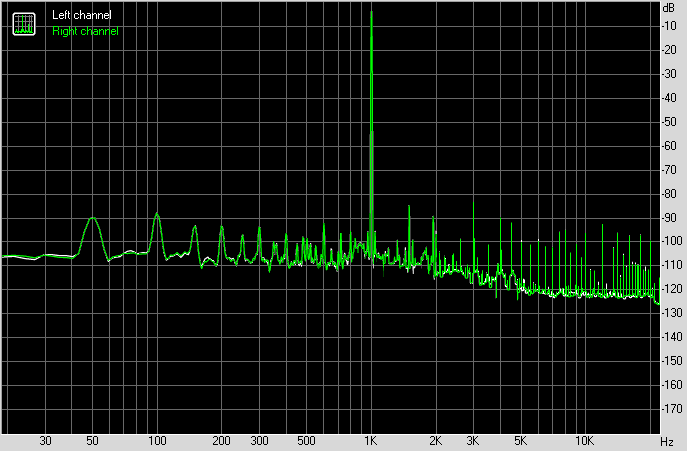

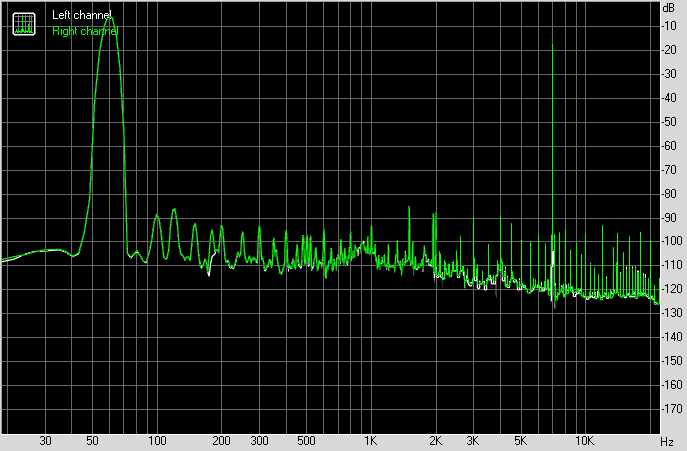

Результаты измерений работы звуковой системы по данным RMAA.
Для проверки качества выходного звукового тракта, предназначенного для наушников или внешней акустики, использовалась внешняя звуковая карта Creative E-MU 0202 USB и программа RightMark Audio Analyzer 6.4.5. Тестирование выполнялось в стереорежиме с разрешением 24 бита/44,1 кГц. Во время проверки источник бесперебойного питания тестового ПК был отключен от сети и работал на аккумуляторе.

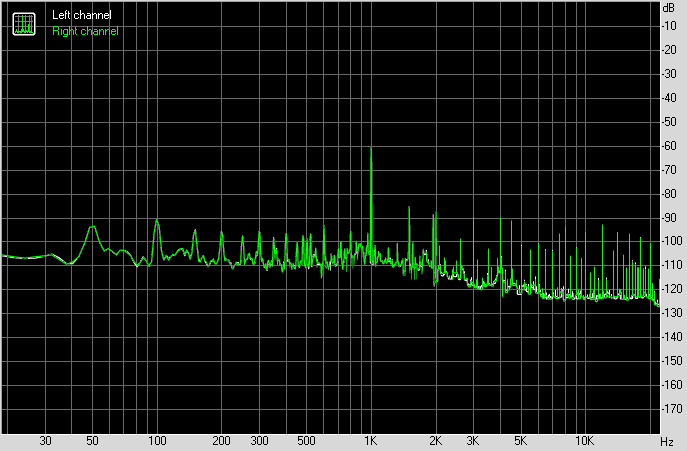

Результаты тестирования аудиотракта на плате – «Хорошо».
| Тестируемое устройство | MSI MPG X870E Carbon WiFi |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | Выход на обратной стороне — вход Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.02, -0.08
|
Отлично
|
| Уровень шума, дБ (А) |
-77.9
|
Средне
|
| Динамические диапазон, дБ (А) |
77.8
|
Средне
|
| Гармонические искажения, % |
0.012
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-71.6
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.083
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-68.4
|
Хорошо
|
| Интермодуляции на 10 кГц, % |
0.030
|
Хорошо
|
| Общая оценка |
|
Хорошо
|

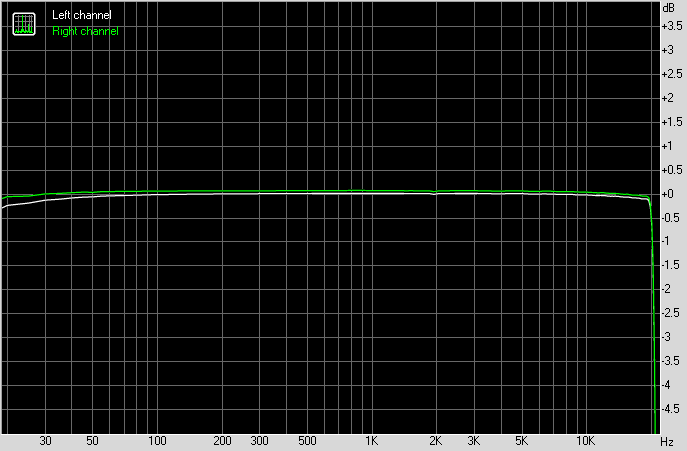

Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.65, +0.02
|
-0.59, +0.07
|
| От 40 Гц до 15 кГц, дБ |
-0.08, +0.02
|
-0.01, +0.07
|
Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-78.5
|
-78.5
|
| Мощность RMS, дБ (A) |
-77.9
|
-77.9
|
| Пиковый уровень, дБ |
-64.3
|
-64.3
|
| Смещение DC, % |
+0.0
|
-0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+78.4
|
+78.4
|
| Динамический диапазон, дБ (А) |
+77.8
|
+77.8
|
| Смещение DC, % |
+0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01035
|
0.01290
|
| Гармонические искажения + шум , % |
0.02465
|
0.02577
|
| Гармонические искажения + шум (A-взвеш.), % |
0.02529
|
0.02740
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.08300
|
0.08288
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.08293
|
0.08278
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-69
|
-69
|
| Проникновение на 1000 Гц, дБ |
-68
|
-67
|
| Проникновение на 10000 Гц, дБ |
-67
|
-66
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.02605
|
0.02665
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.03093
|
0.03089
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.03152
|
0.03156
|
Питание, охлаждение
Для питания платы доступны 4 разъема: помимо 24-контактного ATX на правой стороне (на фото — слева) еще два 8-контактных EPS12V с металлическим армированием, а также 8-контактный PCIe для усиленного питания слотов PCIe x16 (отмечен фиолетовым цветом).
Подключение нескольких видеокарт возможно для двух карт на процессорах Nvidia и до трёх карт на процессорах AMD. Важно помнить, что мультиграфические конфигурации поддерживаются лишь специальными программами для работы, а современные игры этого не делают.

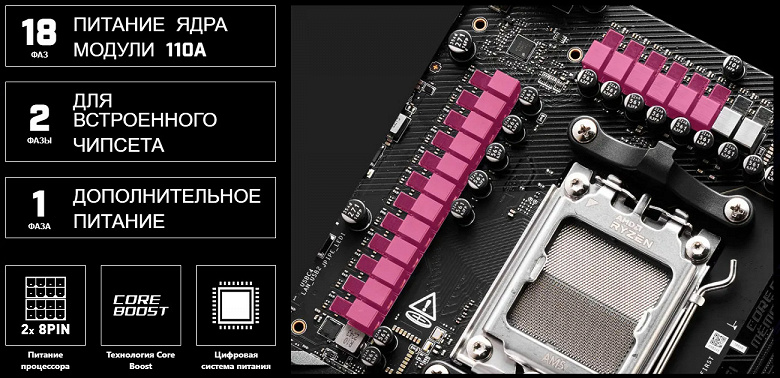

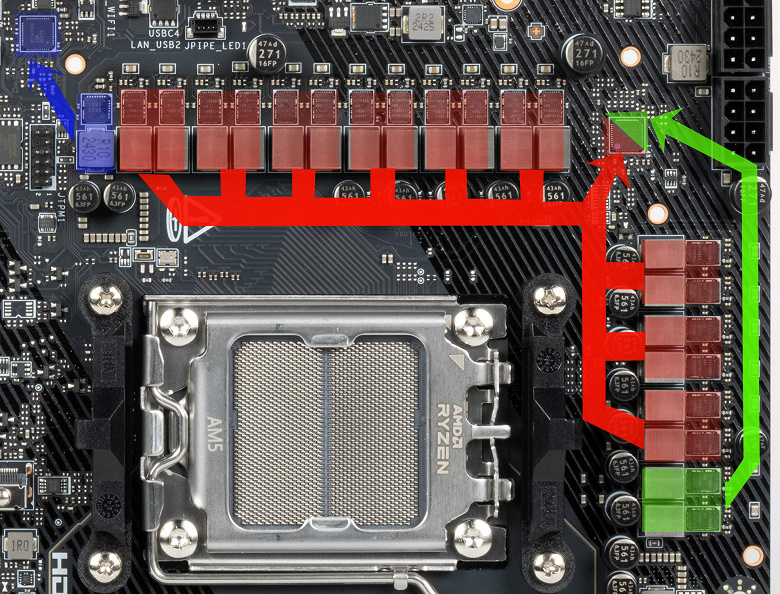

Питание процессора реализовано по схеме 18+2+1, с общим числом 21 фазы: 18 для VCore (ядро процессора), 2 для SoC (I/O-чиплет Ryzen) и 1 для VDD_MISC (выход встроенной графики).

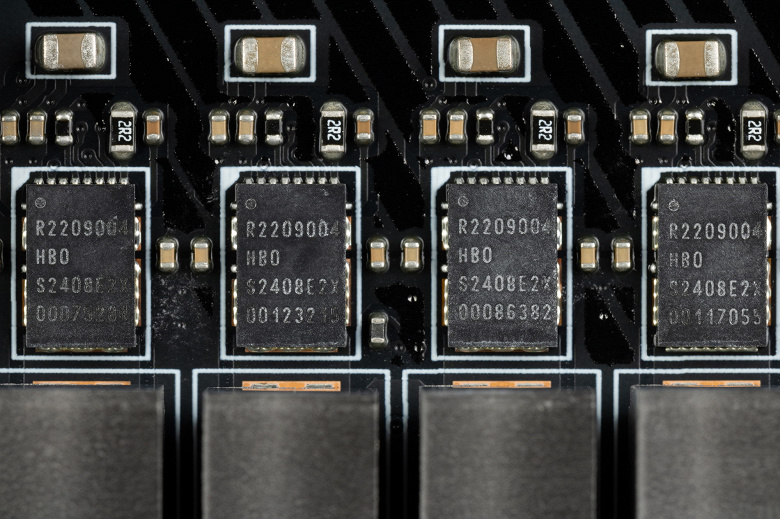

Каждый канал фазы VCore и SoC оснащен суперферритовым дросселем и транзистором R2209004 DrMOS производства Renesas, рассчитанным на ток 110 ампер.

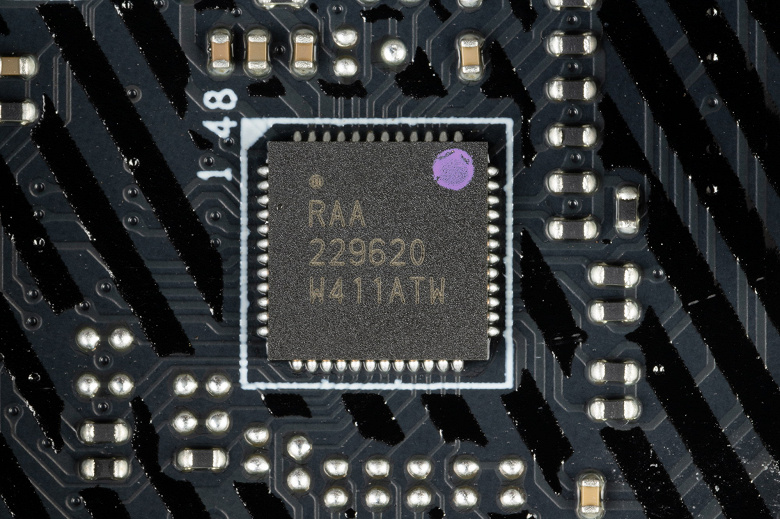

Эта схема управляемая ШИМ-контроллером Renesas RAA229620, поддерживающим до 12 фаз. Питание для VCore организовано по параллельной схеме 2х9 плюс 2 фазы SoC, фактически задействовано 11 фаз.

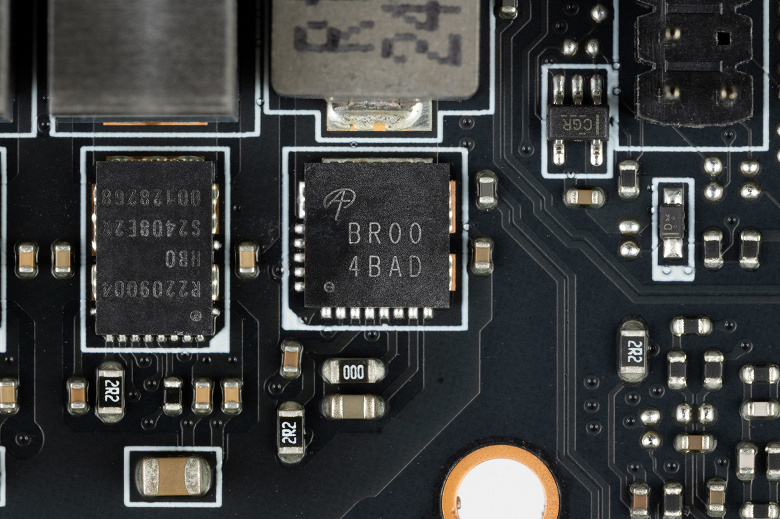

Канал фазы питания встроенной графики оснащен суперферритовым дросселем и транзисторным модулем AOZ5516QI DrMOS производства Alpha&Omega, рассчитанным на ток 55 ампер.

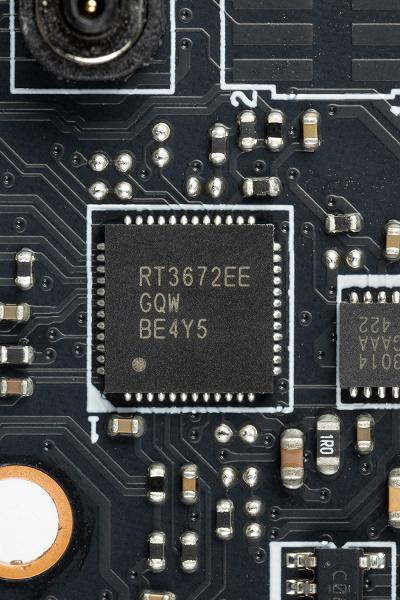

Однофазную схему управляет ШИМ-контроллер Richtek RT3672.
Теперь про охлаждение.
Каждый компонент, способный нагреваться, оборудован собственным радиатором.
Мы наблюдаем разделение системы охлаждения: один радиатор предназначен для чипсета, а два радиатора, соединенных тепловой трубкой под прямым углом, обслуживают VRM-секцию.
По периметру задней панели с портами расположен радиатор ВРМ, защищенный корпусом с подсветкой.
Кроме того, предусмотрено небольшое устройство для охлаждения контроллера USB4 ASMedia ASM4242.
Как и говорилось раньше, M.2 слоты оснащены радиаторами: верхний имеет отдельный радиатор, остальные — общий.
С напомню, что у материнской платы отсутствует бэкплейт.
Подсветка
Все о внешней красоте
В этом случае эффекты подсветки реализованы на экране кожуха заднего блока портов и на радиаторе слота M.2_1. Также имеется 4 разъема для подключения внешней подсветки.
Некоторые компании, занимающиеся производством корпусов с уже встроенной подсветкой, утверждают о совместимости своего оборудования с программами ведущих производителей материнских плат, например MSI. Тем, кто не желает использовать подсветку, предоставляется возможность выключить её через программное обеспечение или настроить кнопку Smart на задней панели портов для этой цели.
mystic light позволяет управлять подсветкой и входит в набор программ MSI Center.
Программное обеспечение под Windows
Фирменное ПО MSI
Все программы доступны для загрузки на сайте разработчика. MSI.com.

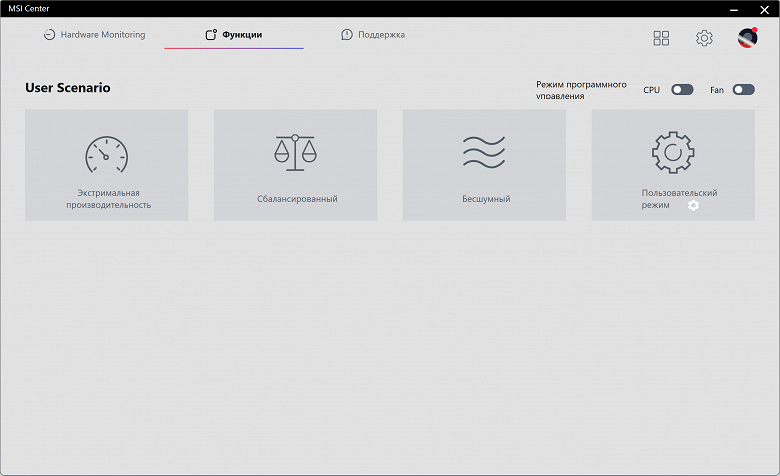

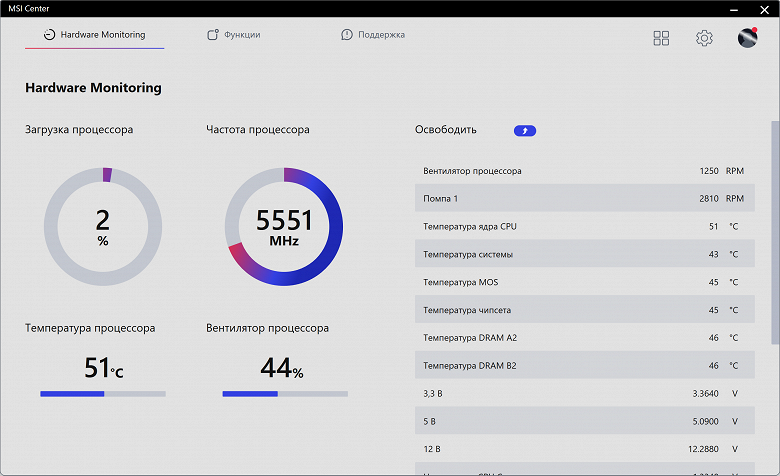

Управлять можно с помощью программы MSI Center.
Существуют аналоги программы GeForce Experience от Nvidia и настройки в драйверах от AMD, позволяющие игрокам автоматически устанавливать оптимальные параметры для их конфигурации. Временами пользователи принимают решение сами доверять такому ИИ или нет.
Возможность настройки платы не ограничивается частотами и напряжениями, регулировать можно работу вентиляторов. Новое функционал ПО – управление всеми вентиляторами с помощью ИИ, ориентируясь на нагрев CPU и GPU (текучесть тепла видеокарты тоже учитывается). Для расчетов используются показания драйверов от Nvidia, AMD, а также собственного датчика на материнке возле видеокарты.
Возможен переход к классическим параметрам функционирования вентиляторов.
Отслеживание работоспособности – неотъемлемая часть всех современных программ.

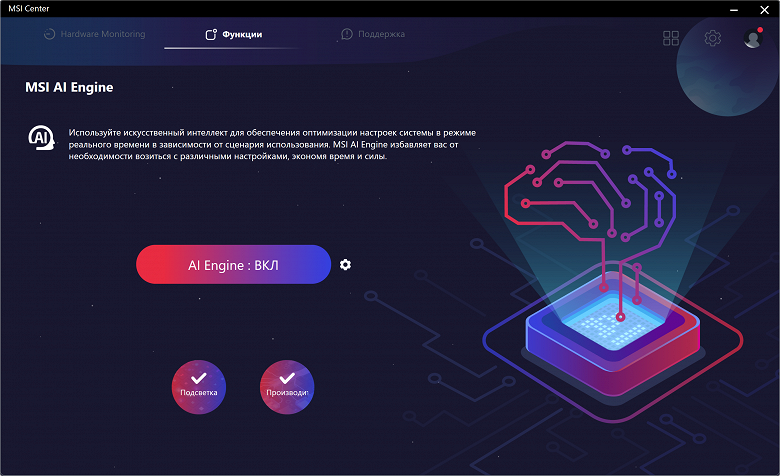

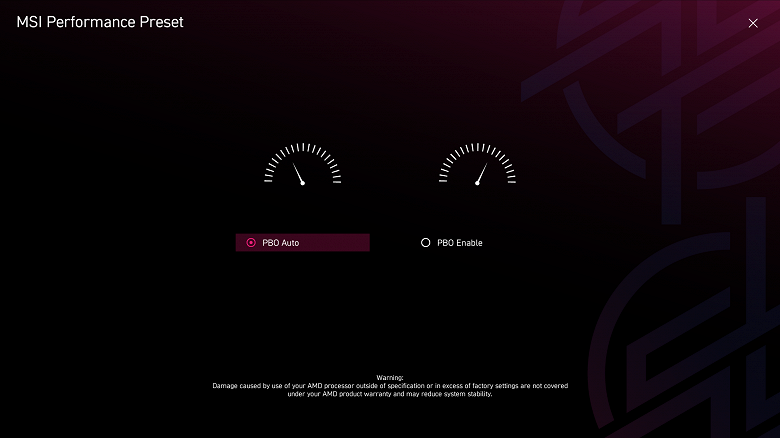

Если не желаете вручную настраивать работу процессора, памяти, системы охлаждения и подсветки, то можно доверить это искусственному интеллекту.
Настройки BIOS
Что нам дают тонкости настроек в BIOS

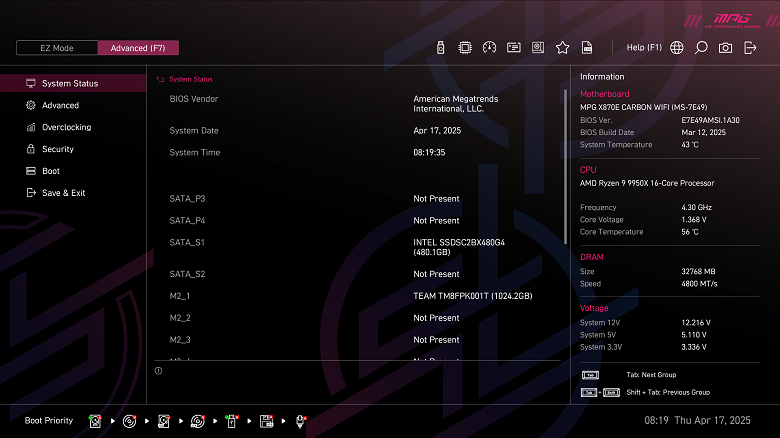

Все современные платы используют UEFI (Объединенный расширяемый интерфейс прошивки), представляющие собой мини-операционные системы. Для доступа к настройкам во время загрузки компьютера обычно нужно нажать клавишу Del или F2.

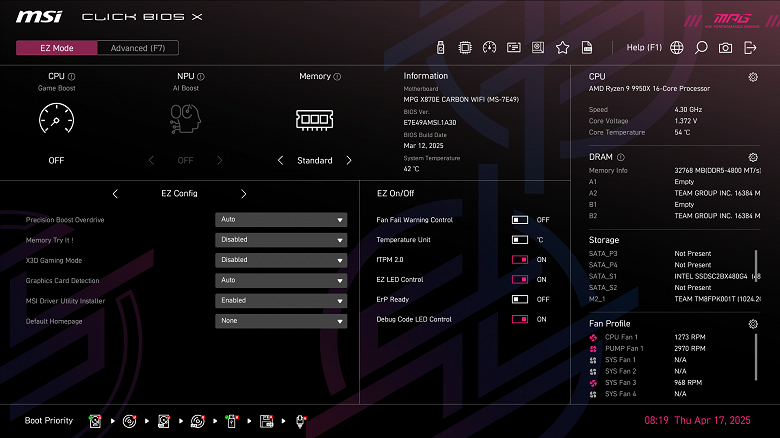

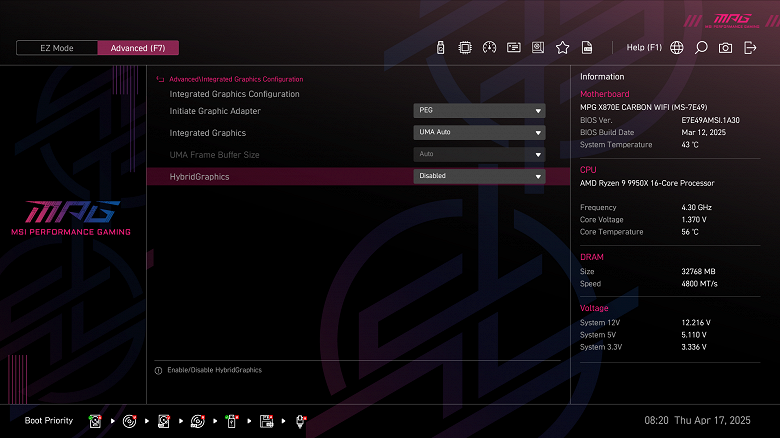

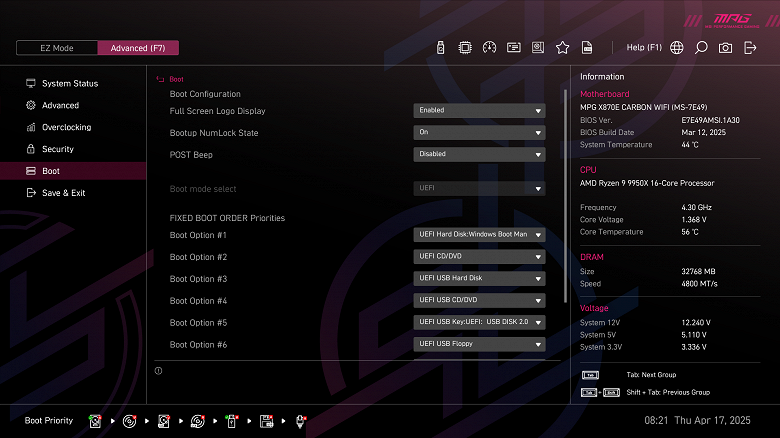

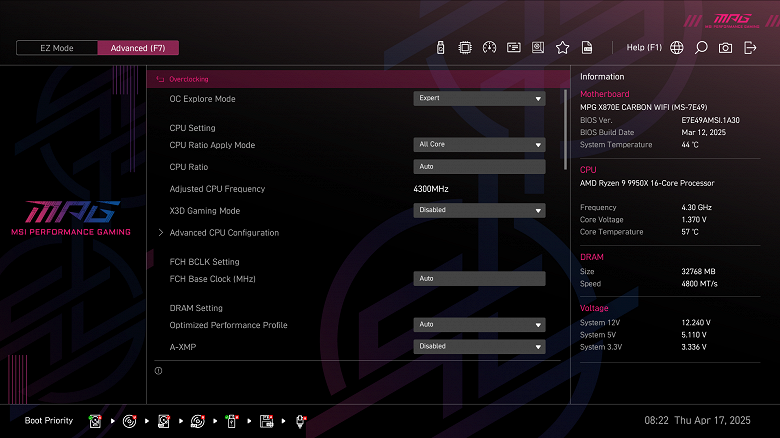

В простом меню EZ Mode доступно немного настроек, но есть вкладка «Advanced», переход к которой возможен как через неё, так и с помощью клавиши F7. Это переносит нас в продвинутое меню.

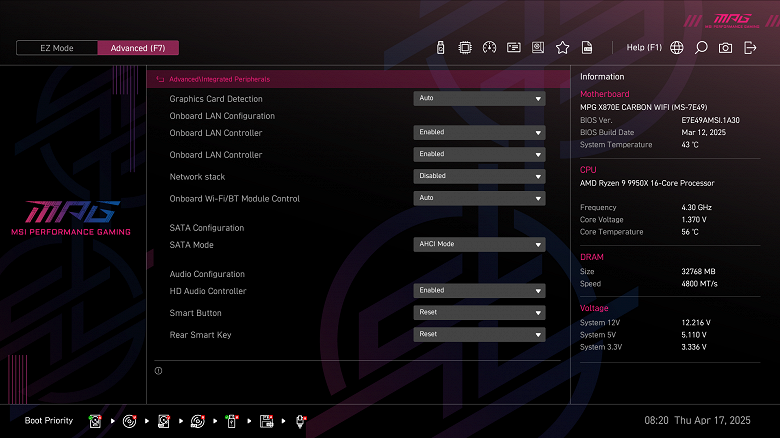

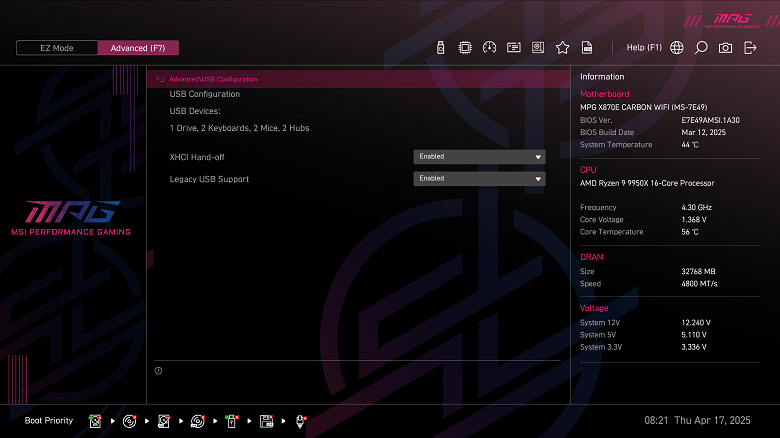

Управление периферийными устройствами реализовано в стандартном виде: доступ к каждому узлу, слоту или порту, возможность изменения режимов работы и включения/выключения.
В разделе нужно особенно обращать внимание на управление M.2 и слотами PCIe.
Многие знакомы с мониторингом и опциями загрузки из меню. Там же предусмотрены утилиты для настройки работы разъемов вентиляторов, а также настроек кнопки Smart на задней панели портов.
Для ускорения работы доступны типовые возможности, предусмотренные процессорами и оперативной памятью DDR5.
В серии MSI возможностей хватает, но для последних моделей процессоров многим функциям нет смысла, так как процессоры и без того работают на высоких частотах.
Работоспособность (и разгон)
Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата MSI MPG X870E Carbon WiFi;
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- Оперативная память TeamGroup T-Force Delta RGB объемом 32 гигабайта (два модуля по 16 гигабайт), DDR5, с задержкой CL36-46-46-84 и частотой XMP 7600 МГц.
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО G.Skill Royal Shield 36W;
- корпус Cougar FV270;
- телевизор LG 55Nano956 (55″ 8K HDR);
- Клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- Тест производительности 3DMark Fire Strike, раздел «Физика» .
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.14

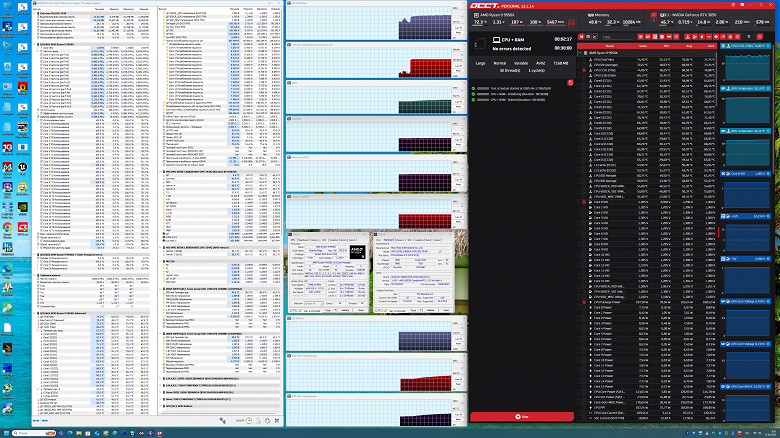

Включаем всё по установленным настройкам. После этого тестируем OCCT тестовыми задачами.
Авторазгон функционировал отлично при высоких нагрузках на процессор: максимальная температура составила чуть менее 75 градусов, а потребление энергии превысило 187 Вт. Все испытания прошли без проблем с периферийными устройствами; перегревов или необычного поведения не наблюдалось.
Выводы
MSI MPG X870E Carbon WiFi Эта игровая платформа из серии MPG базируется на чипсете AMD X870E и предназначена для работы с самыми мощными процессорами AMD платформы AM5. Предназначенная для игровых ПК высокого класса, данная модель не является флагманской, поэтому ее цена средняя по сравнению с флагманами (цена которых превышает 100 тысяч).
Плата имеет 22 порта USB разных видов, включая 2 USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 11 портов USB 3.2 Gen2. Также предлагаются 2 слота PCIe х16, получающие по два на двоих от процессора 16 линий PCIe 5.0 (и разделяющих их с одним из слотов для накопителей форм-фактора M.2), а третий «длинный» слот работает в режиме x4 и подключен к чипсету. У платы 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Два других слота M.2 подключены к чипсету X870E линиями PCIe 4.0.
Плата оснащена четырьмя портами SATA и семью разъемами для вентиляторов. Система питания процессора обеспечивает работу любых совместимых процессоров с запасом на разгон. На плате предусмотрена грамотная система охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). В ее арсенале два проводных контроллера (5 и 2,5 Гбит/с) и один беспроводной — Wi-Fi 7 + Bluetooth 5.4. К плюсам платы можно отнести стильную подсветку и широкие возможности для подключения дополнительных RGB-устройств.
Для любителей техники плата предоставляет обширный набор настроек в BIOS Setup и возможности разгона с помощью утилит, применяющих искусственный интеллект для поиска оптимального режима работы.
