Подробные сведения о семействах процессоров доступны. нашем разделе по ним.
Производители процессоров обычно следуют такому порядку: после выпуска материнских плат с самым дорогим чипсетом нового поколения (в данном случае Intel Z890) выпускаются аналогичные продукты на менее продвинутых и более доступных по цене системных чипсетах.
Для повышения интереса к платформе Intel LGA1851 разработаны чипсеты среднего класса B860 и начального уровня H810.
Рассмотрим главные различия между чипсетами 800 серии: Z890, B860 и H810. Для сравнения параметры предыдущего чипсета B760 представлены в последнем столбце.
| Особенности | Z890 | B860 | H810 | B760 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core Ultra 2xx | Core Ultra 2xx | Core 14/13/12 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 20 версии 5.0 = 20 | 16 версии 5.0 = 16 | 16 версии 5.0 & 4 версии 4.0 = 20 |
| Версия PCIe (чипсет) | 4.0 | 4.0 | 4.0 | 3.0 & 4.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 14 версии 4.0 & 4 SATA = 18 | 8 версии 4.0 & 4 SATA = 12 | 10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14 |
| Количество портов SATA 6.0 Gb/s до | 8 | 4 | 4 | 4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x8 | x4 | x4 | x4 |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 |
| Порты USB4 (40Gbps)(процессор) до | 2 | 1 | 1 | — |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 5 | 2 | 0 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) до | 10 | 4 | 2 | 4 |
| Порты USB 3.2 Gen 1×1 (5Gbps) до | 10 | 6 | 4 | 6 |
| Порты USB 2.0 до | 14 | 12 | 10 | 12 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E |
Популярный чипсет Z890 обладает 24 линиями PCIe 4.0 и до 8 линий SATA (всего 32 линии PCIe, однако 8 линий под SATA не перенастроить). B860 значительно ограничен: у него лишь 14 линий PCIe 4.0 и до 4 портов SATA (всего 18 линий, но 4 линии под SATA неизменяемы). Стоит отметить, что у B760 также 14 линий PCIe, из которых 4 линии SATA можно перенастроить как 4 линии PCIe 3.0.
В сумме процессоры Core Ultra оснащаются 24 линиями PCIe, из которых 20 — версии 5.0, а 4 — версии 4.0. К тому же имеется встроенный контроллер Thunderbolt 4, предоставляющий по сути 2 порта USB4 (до 40 Гб/с каждый). Однако на материнках с чипсетом B860 доступно лишь 20 линий PCIe 5.0, 4 линии PCIe 4.0 не используются. Точно так же количество портов Thunderbolt 4 ограничено одним (из двух).

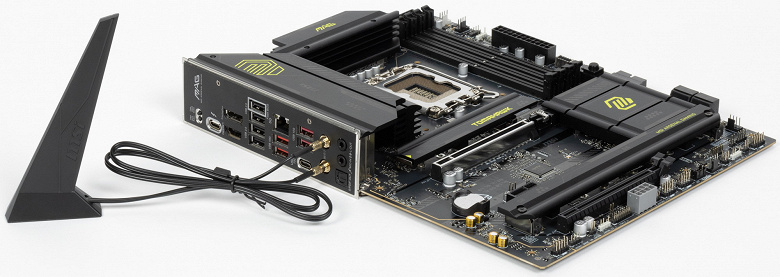

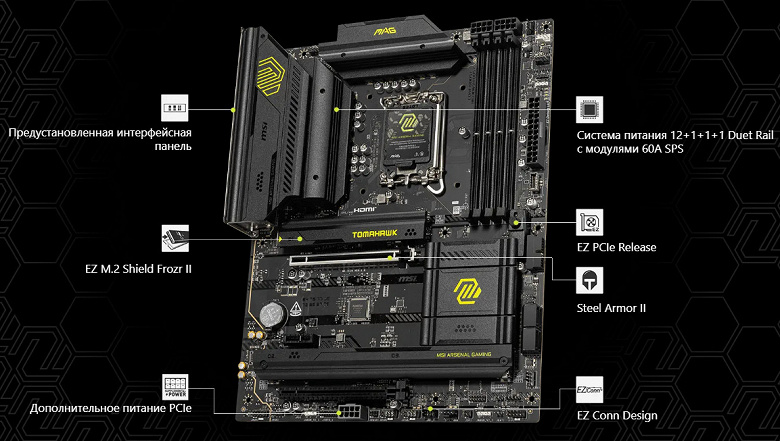

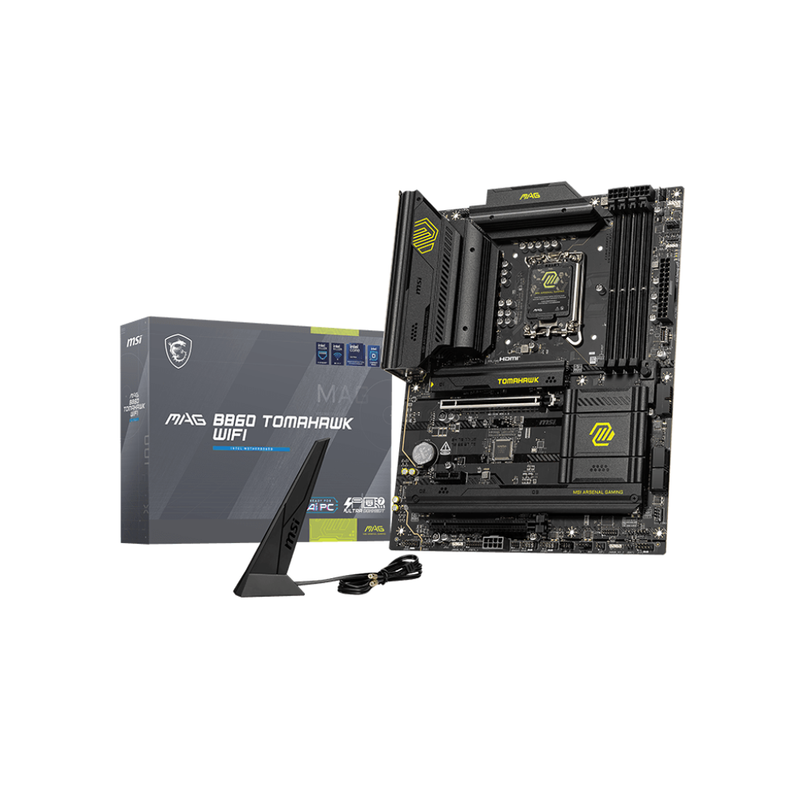

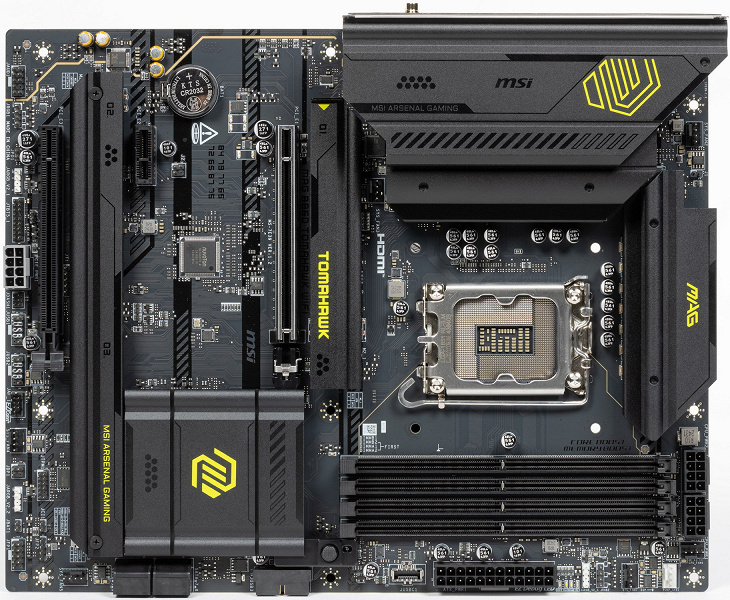

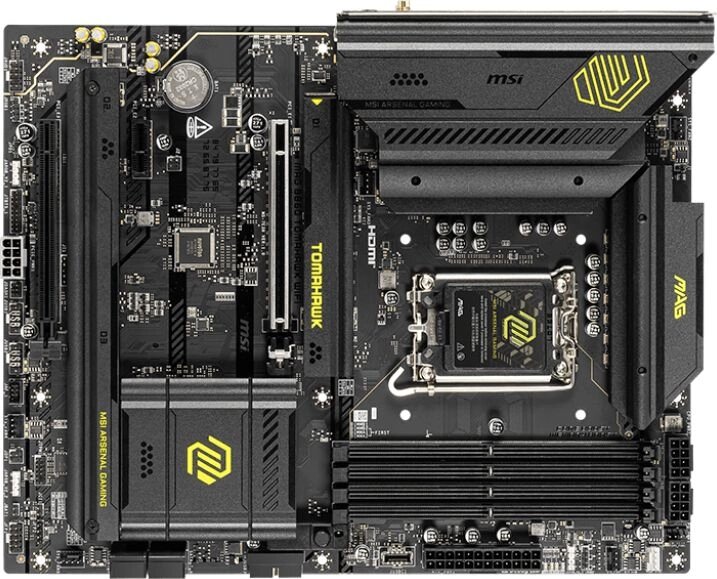

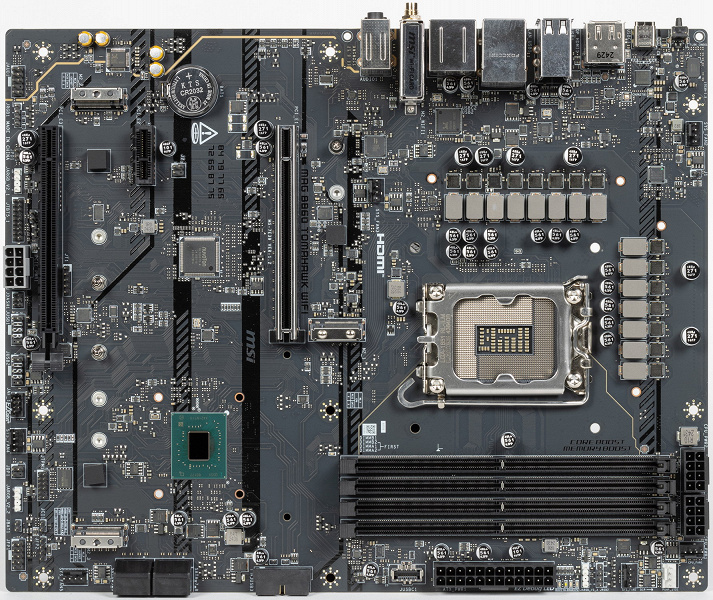

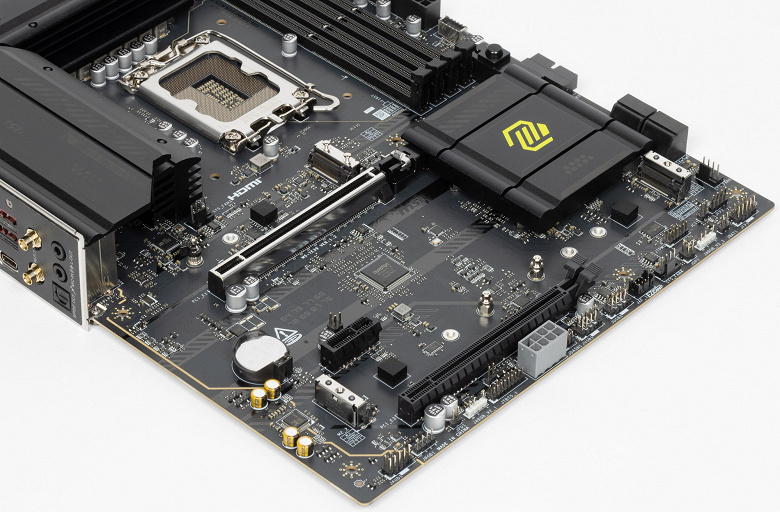

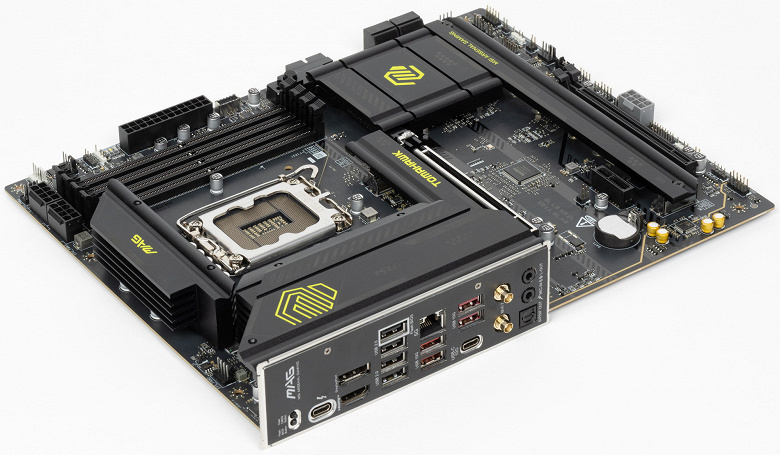

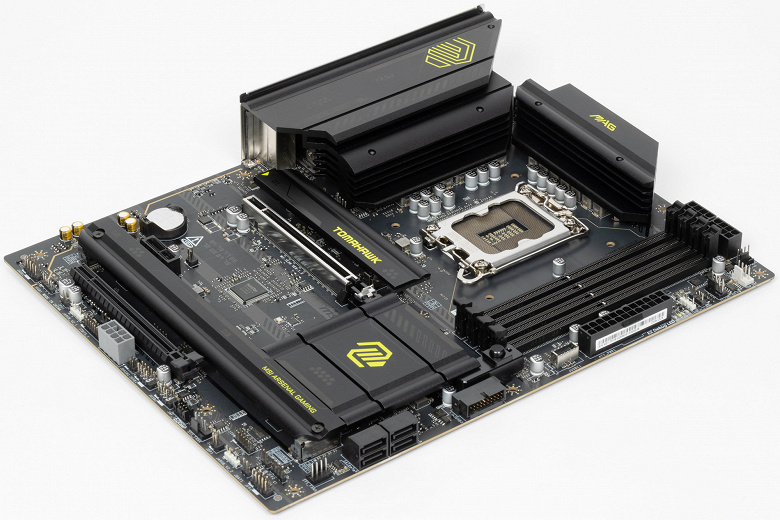

Сегодня изучим материнскую плату. MSI MAG B860 Tomahawk WiFiЭта материнская плата из серии MAG, которая относится к относительно недорогим игровым решениям, стоит примерно 20 – 24 тысячи рублей. Вполне вероятно, что даже такие цены пока сложно назвать бюджетными, но всё же есть вероятность снижения стоимости подобных товаров в скором будущем.

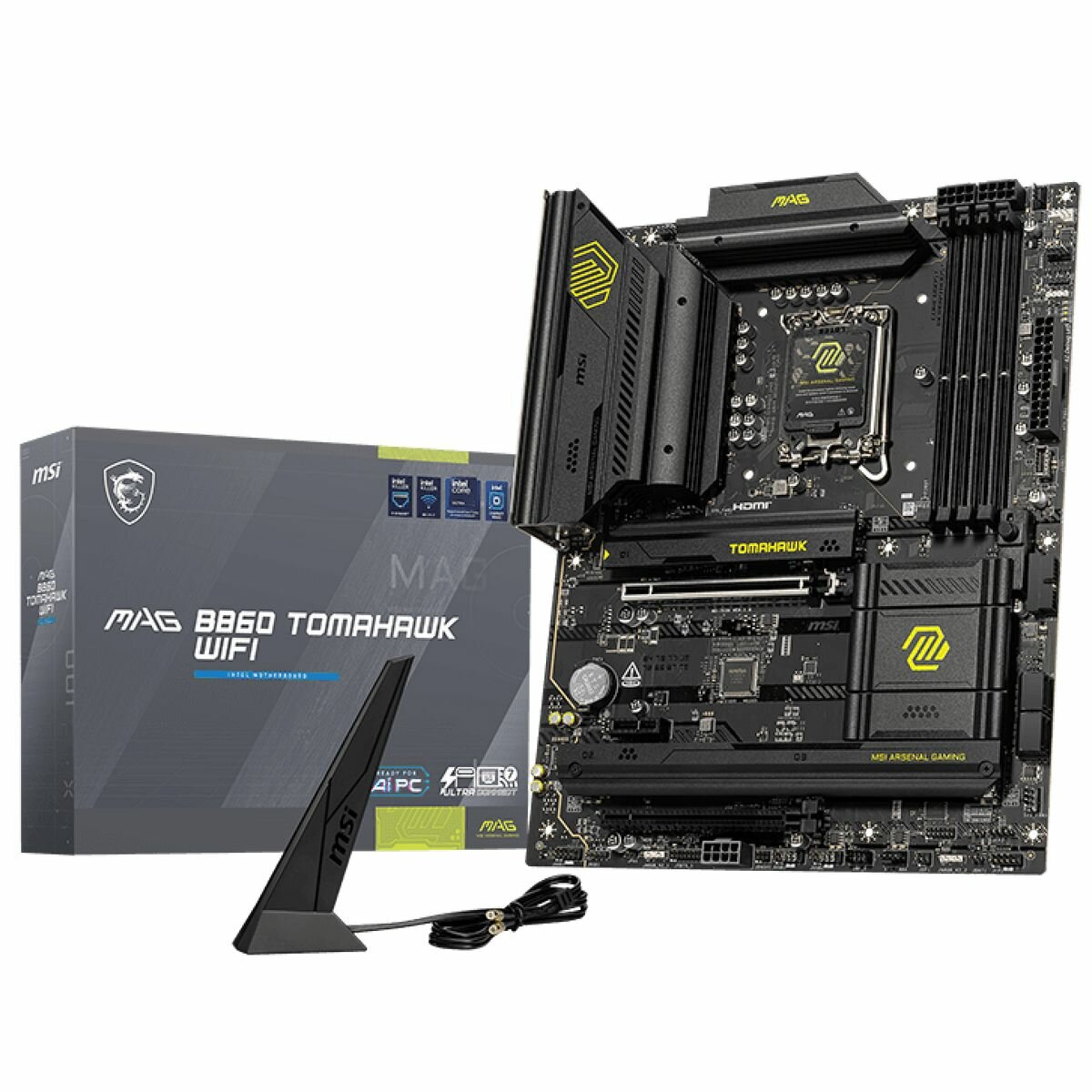

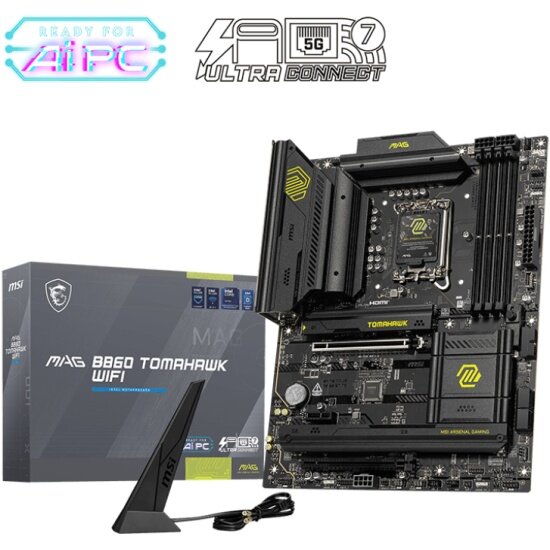

MSI MAG B860 Tomahawk WiFi поставляется в коробке, характерной для серии MAG. В ней набор комплектующих находится под материнской платой в специальном отсеке.

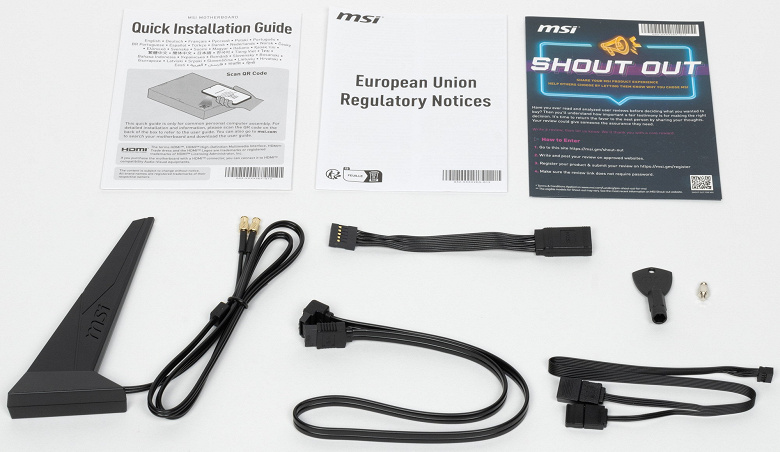

Комплект поставки включает краткое руководство пользователя (подробное доступно на сайте производителя), два кабеля SATA, адаптер EZ Conn V1 для подключения вентиляторов MSI к гнезду JAF_1, адаптер EZ Front Panel Cable для удобного подключения кабелей от корпуса к материнской плате, ключ для смены стоек в слотах M.2 и антенну встроенного Wi-Fi модуля.

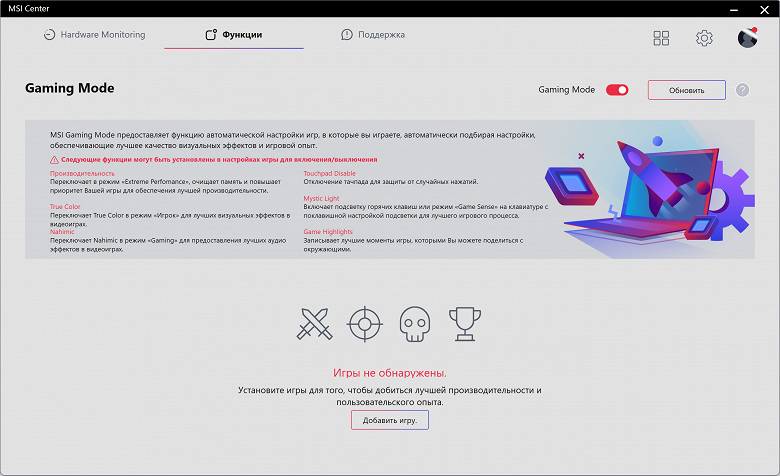

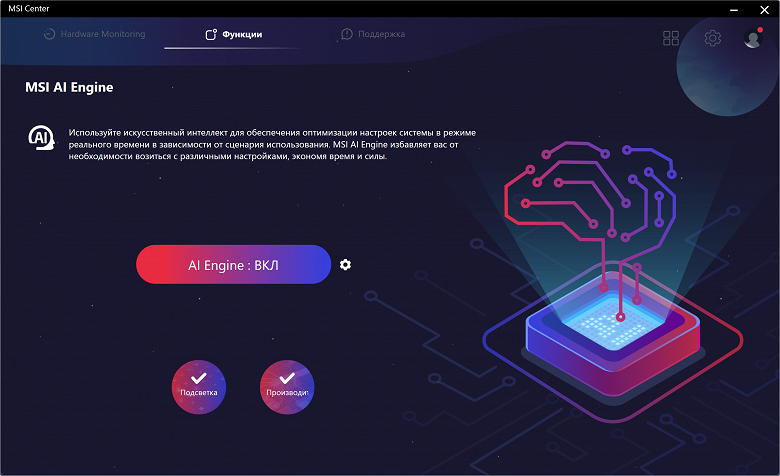

ПО недоступно в поставках, но следует загружать актуальные версии с сайта разработчика.

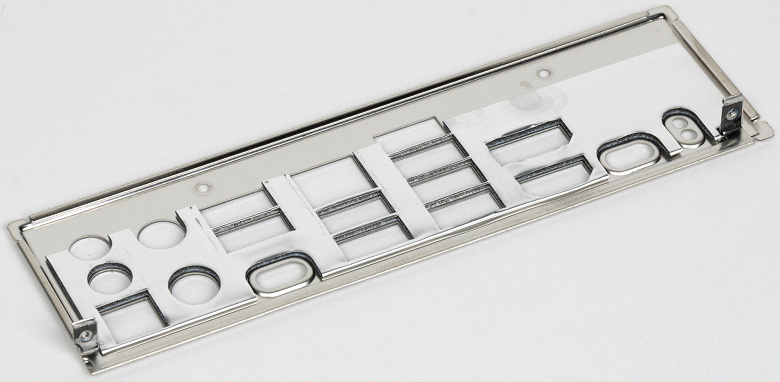

Заглушку с разъемами для задней панели установили прямо на плате.

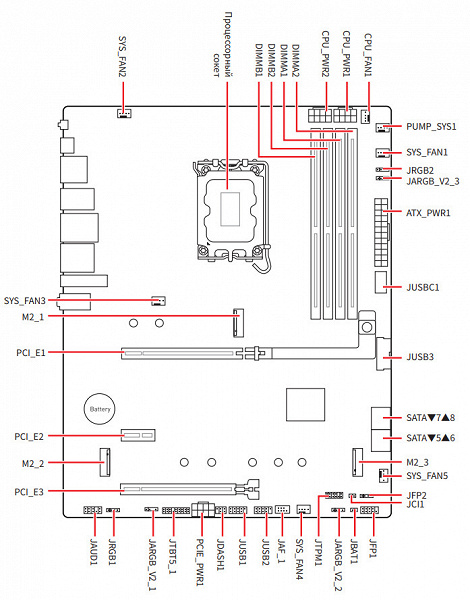

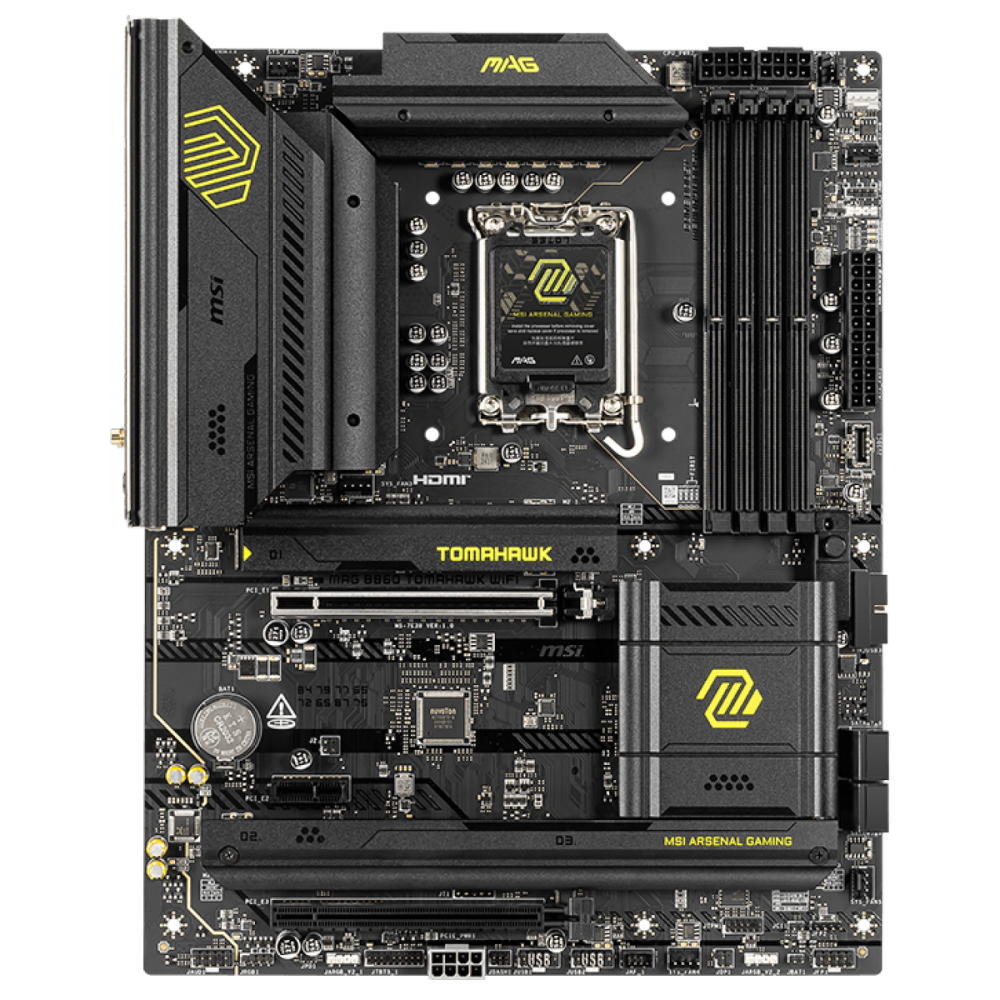

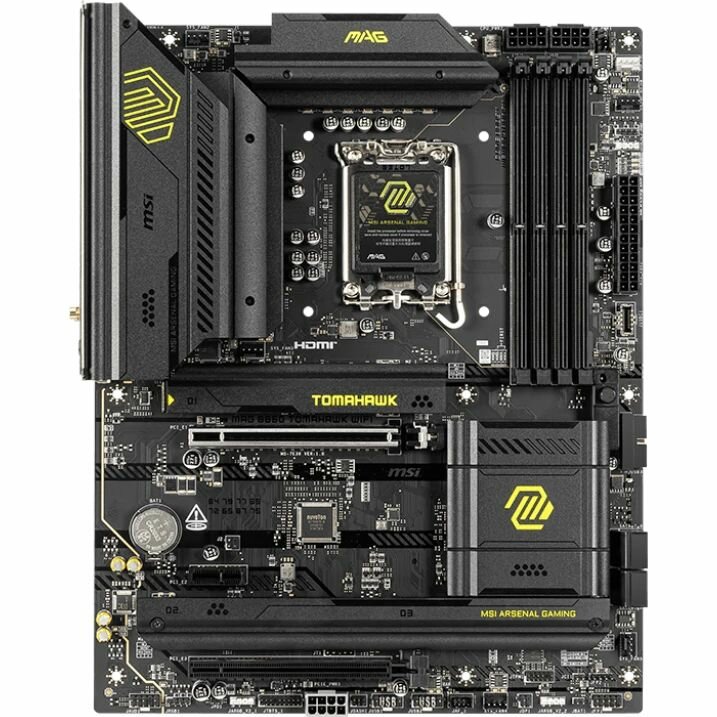

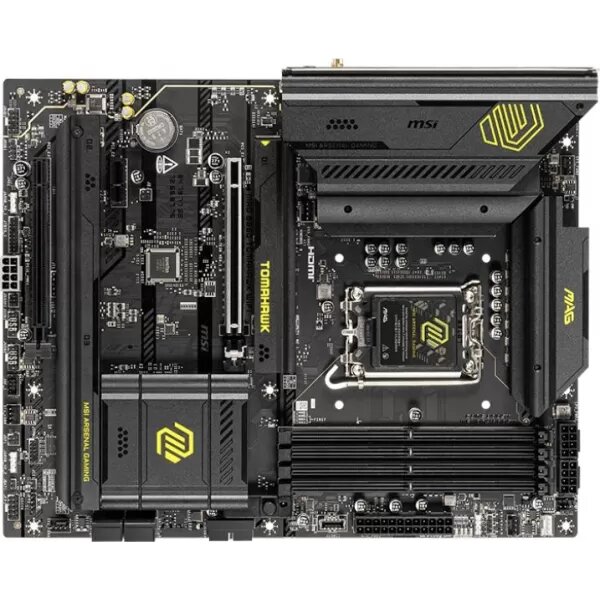

Форм-фактор
Форм-фактор ATX имеет габариты до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MAG B860 Tomahawk WiFi размером 305×244 мм выполнена по форм-фактору ATX и оснащена девятью монтажными отверстиями для установки в корпус.

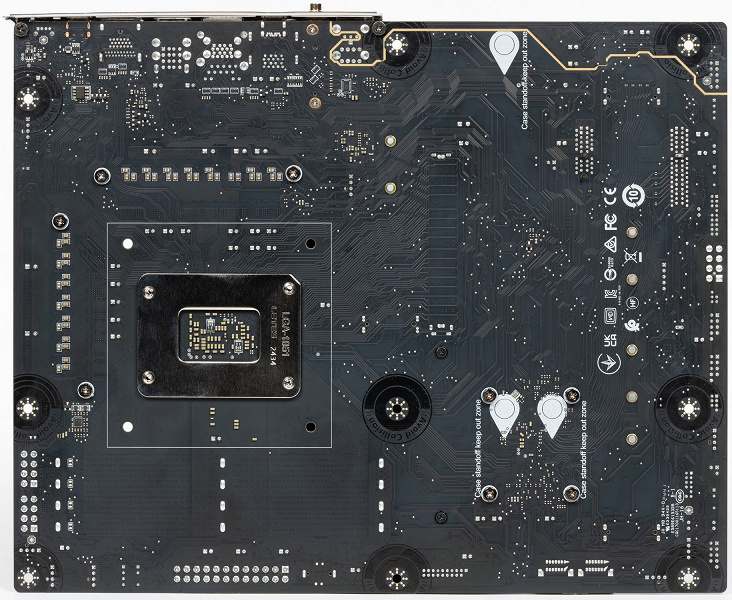

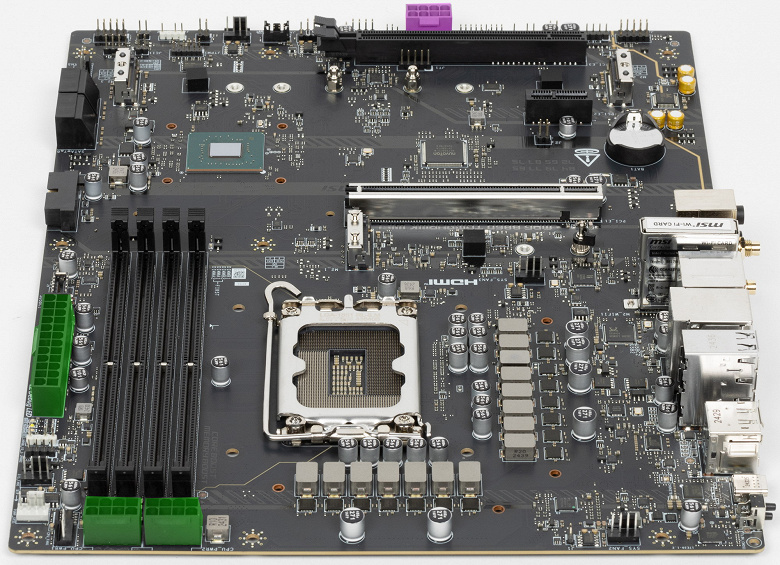

На обратной стороне находятся некоторые электронные логические элементы. Текстолит хорошо обработана: все места пайки очищены от заусенцев.
Защитной пластины (бэкплейта) у платы нет.

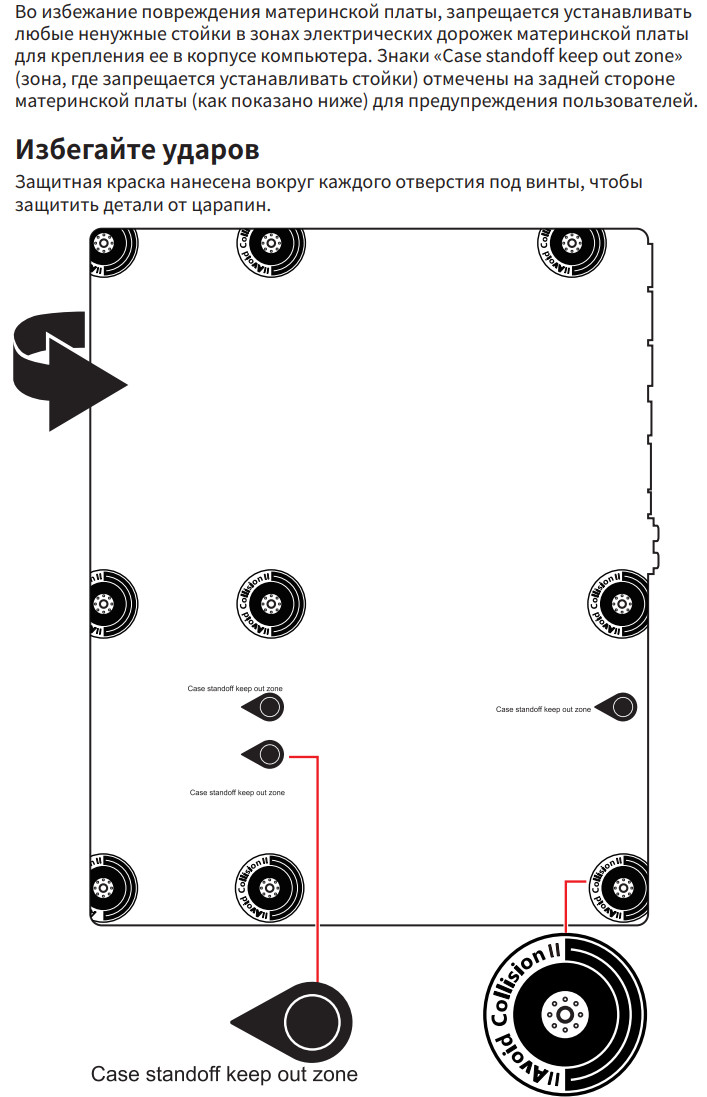

На обратной стороне платы сделаны метки там, где могут находиться стойки корпуса для крепления плат, но которые отсутствуют на этой плате.
Технические характеристики
Классический список возможностей.
Одна беспроводная карта Intel Dual Band Wireless BE200 с поддержкой Wi-Fi 7 стандартов 802.11a/b/g/n/ac/ax/be на частотах 2,4/5/6 ГГц и Bluetooth 5.4.
1 × PCIe 4.0 x1 PCI_E2, (режим x1) *
1 × PCIe 4.0 x16 (PCI_E3, режим x4) *
1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)
1 × M.2 (M.2_2, B860, PCIe 4.0 x4 для устройств формата 2260/2280/22110) **
1 × M.2 (M.2_3, B860, PCIe 4.0 x4 для устройств формата 2242/2260/2280) **
4 × USB 2.0: 4 порта Type-A (GL850G)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B860)
1 × USB 3.2 Gen2: 1 порт Type-C (B860)
1 × USB4: 1 порт Type-C (CPU, Thunderbolt4)
4 × USB 3.2 Gen2: 4 порта Type-A (красные) (RTS5420)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B860)
4 × USB 2.0 (Type-A)
1 × USB 3.2 Gen2 (Type-C)
4 × USB 3.2 Gen2 (Type-A)
1 × RJ-45
2 аудиоразъема типа миниджек
1 оптический аудиоразъем S/PDIF
1 × HDMI (выход)
1x DP (выход)
1 кнопка сброса CMOS
Кнопка для обновления прошивки BIOS — Flash BIOS.
2 антенных разъема
2 8-контактный разъем питания EPS12V
1 8-контактный разъем питания PCIe
Один слот M.2 (формат E-key) используется адаптером Wi-Fi.
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
Шесть мест подключают четырёхконтактные вентиляторы и насосы жидкостного охлаждения.
3 разъема для подключения адресуемой ARGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
Аудиоразъем на передней панели корпуса.
1 переключатель сброса CMOS
Один разъем JDASH для подключения контроллера настройки (продаётся отдельно).
Один разъем для подключения дискретных карт Thunderbolt 5.
1 разъем для подключение систем безопасности TPM
Два разъёма для управления с лицевой панели корпуса.
1 разъем для подключения фирменных систем охлаждения MSI.
* Ресурсы слотов PCI_E2 и PCI_E3 разделяются. Подробности предоставлены далее.
** Если в разъеме M.2_3 установлен модуль размером 2280, то в разъеме M.2_2 не получится установить модуль размером 22110.

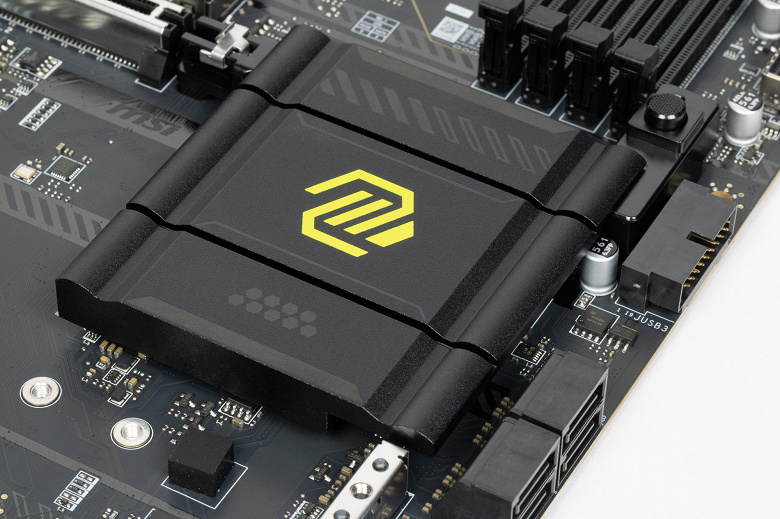

Ключевые компоненты: микросхема управления, центральный процессор, оперативная память.

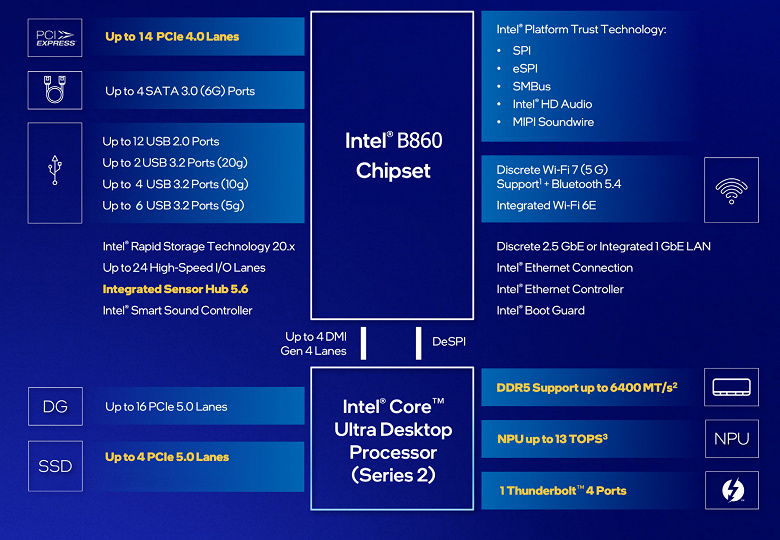

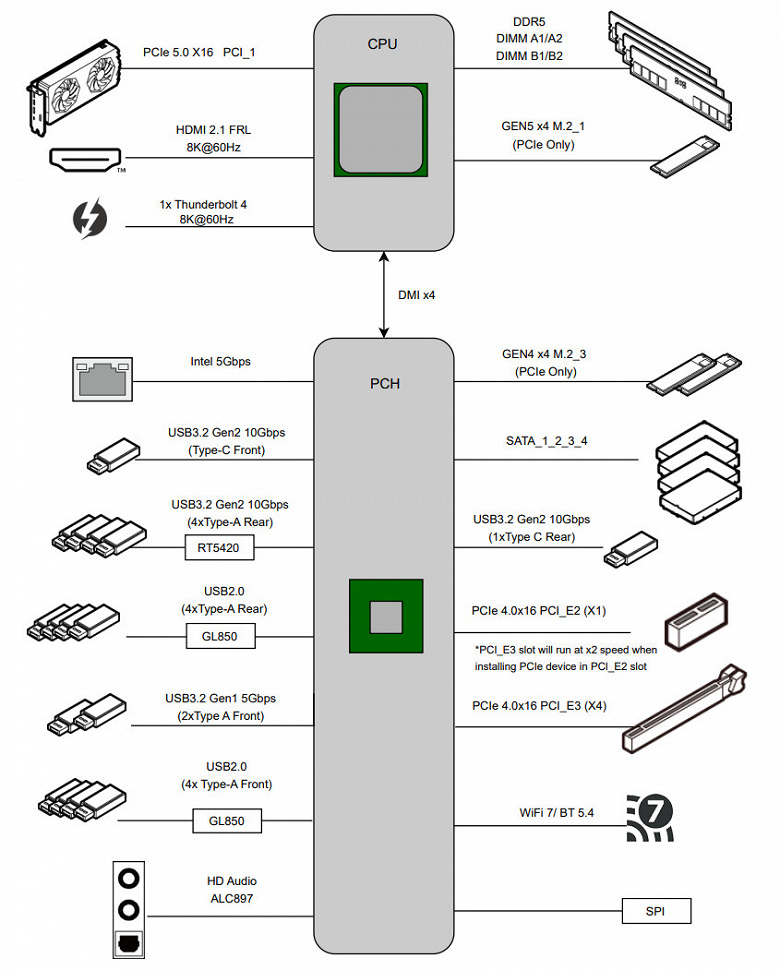

Схема работы связки чипсет+процессор.

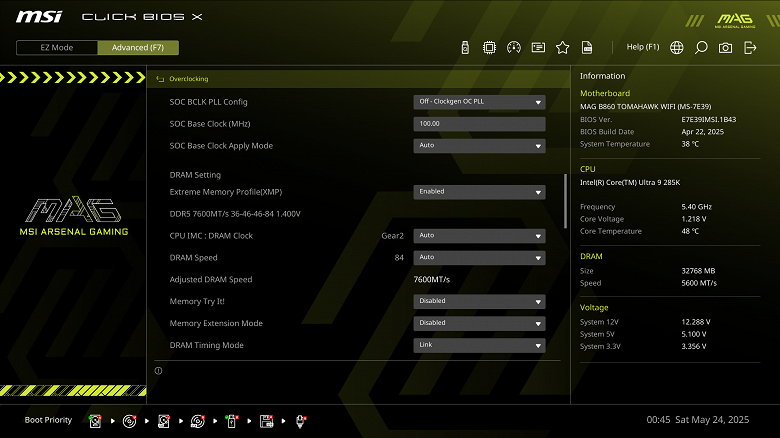

Формально поддерживается память DDR5 до 6400 МТ/с, но производители материнских плат активно рекламируют возможность использования пропускной способности до 8000 и выше МТ/с через XMP-профили. Данная плата поддерживает ПСП до 9200 МТ/с.
Все процессоры серии Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 Линии для передачи данных PCIe версии 5.0, настраиваемые пользователем.
- Материнская плата оснащена шестнадцатью линиями и четырьмя линиями. Это включает в себя разъем PCI Express x16 и разъём M.2.
- Поддерживается два слота PCIe x16, работающие в режиме x8, и один слот M.2.
- Восемь линий + четыре линии + четыре линии + четыре линии (PCIe x16 в режиме x8 + три порта M.2).
- 4 Линии ввода-вывода PCIe 4.0 производители материнских плат могут настраивать по своему усмотрению.
В матплатах на базе B860 возможности процессоров ограничены.
- 1 порт USB4 (Thunderbolt 4),
- 20 Линии ввода-вывода PCIe 5.0, настраиваемые по параметрам.
- Поддерживает 16 линий + 4 линии (PCIe x16 + M.2).
Взаимодействие с B860 осуществляется по каналу Digital Media Interface 4.0 (DMI 4.0 x4). Для связи с системой UEFI/BIOS применяется Serial Peripheral Interface (SPI), а шина Low Pin Count (LPC) предназначена для устройств ввода/вывода с небольшой пропускной способностью, например, контроллеров вентиляторов, TPM и старой периферии. Audio Codec больше не использует HDA, связь осуществляется через USB 2.0 линии.

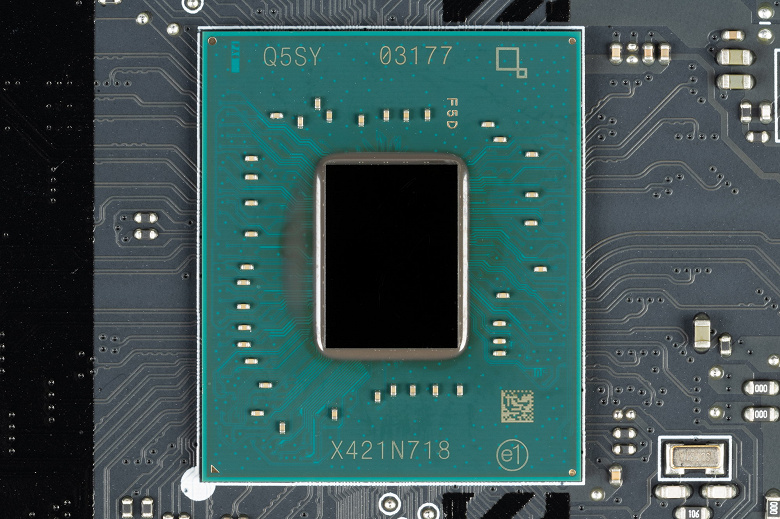

Чипсет B860 предоставляет 24 линии ввода/вывода, распределение которых возможно по усмотрению.
- до 6 На устройство можно установить до 2 портов USB 3.2 Gen1/2 (включая до 2 портов USB 3.2 Gen2х2), а также до 12 портов USB 2.0, часть из которых используется для поддержки портов USB 3.2. Каждый порт USB 3.2 Gen2х2 требует поддержки двух портов USB 3.2 Gen2.
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe 4.0.
В тексте жирным выделены HSIO – высокоскоростные линии ввода-вывода, всего (процессор + чипсет) — 41.

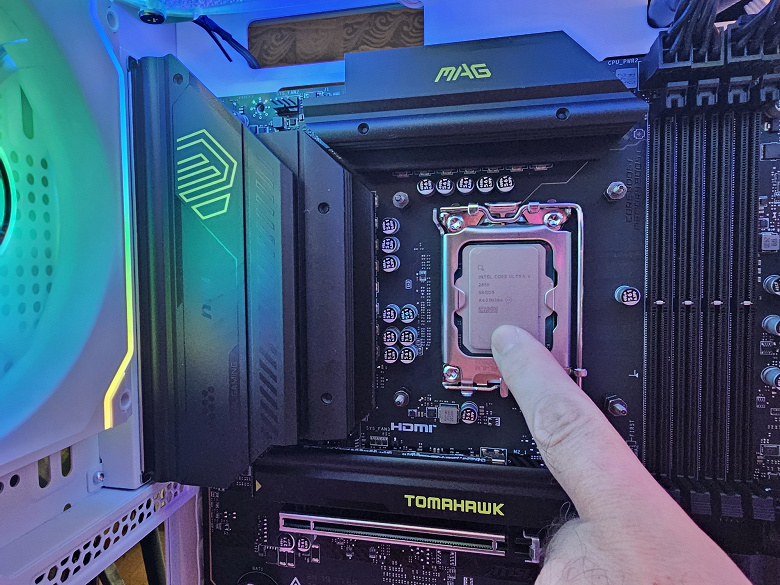

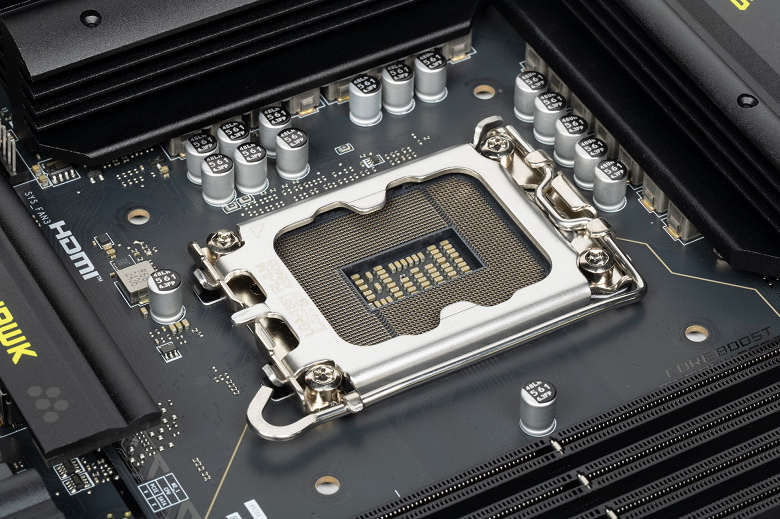

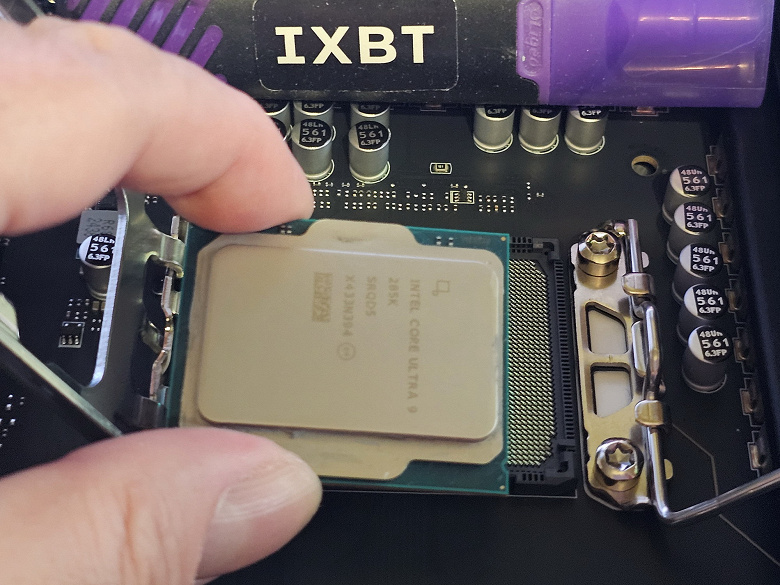

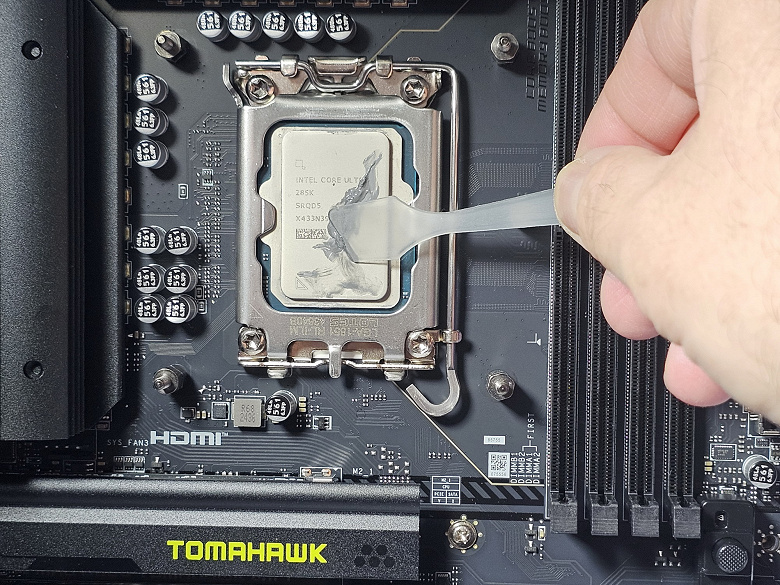

MSI MAG B860 Tomahawk WiFi совместима с процессорами Intel Core Ultra 2xx, устанавливаемыми в разъем LGA1851.

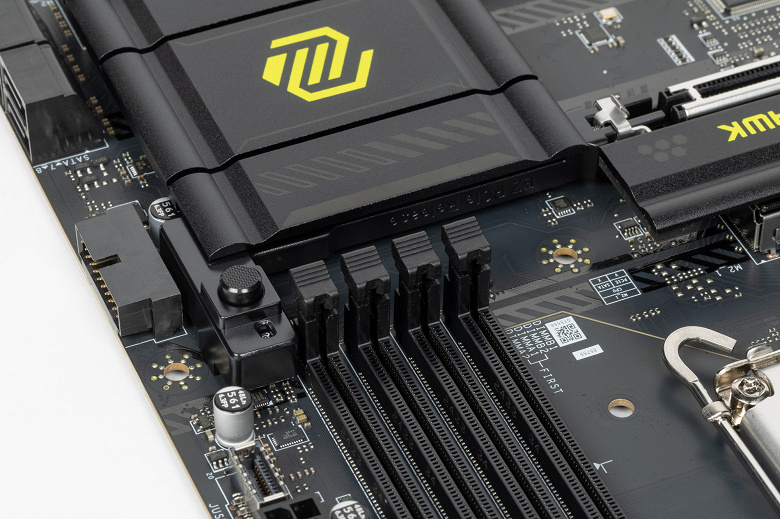

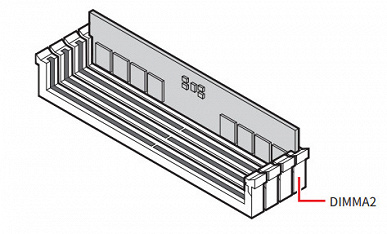

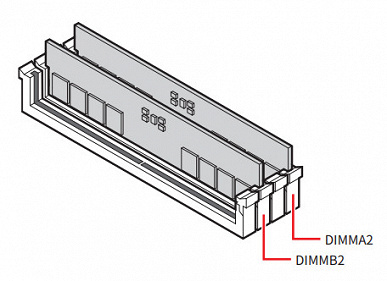

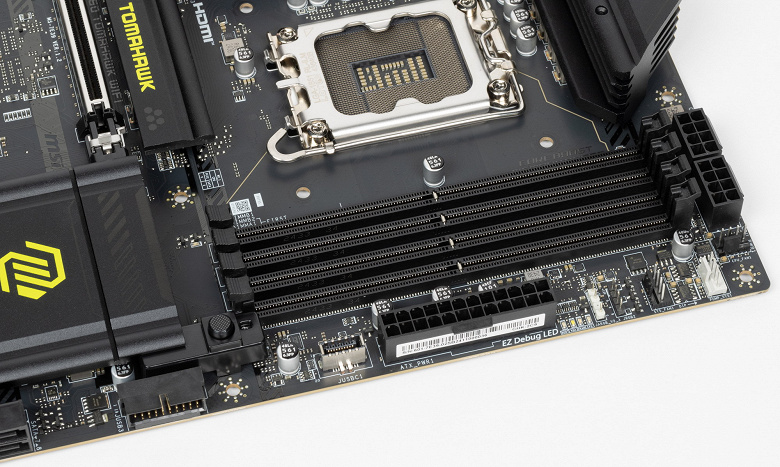

На плате MSI для установки модулей памяти предназначены четыре слота DIMM. При работе памяти в режиме Dual Channel, при использовании двух модулей необходимо установить их в слоты А2 и В2.
Это устройство поддерживает неоптимизированную память DDR5 и может использовать до 256 гигабайт памяти. В него можно устанавливать модули CUDIMM.
DIMM-слоты лишены металлического обрамления.
Границы возможностей расширения: слоты PCIe, интерфейсы SATA и поддержка дополнительных устройств.
После изучения возможностей комбинации B860+Core обратимся к реализации этих возможностей на рассматриваемой материнской плате.
Чипсет B860, помимо портов USB, которых рассмотрим позже, имеет 14 линий PCIe 4.0 и 4 порта SATA. Определим, сколько линий B860 используется для связи с каждым компонентом.
- Переключатель: либо слот PCIe x1 (PCI_E2) получает. 1 линию Шина данных PCIe 4.0 и слот PCIe x16_2 (PCI_E3) получают … 2 линии Используйте разъем PCIe 4.0 или выключите разъем PCIe x1 (PCI_E2), а разъем PCIe x16_2 (PCI_E3) получит… 4 линии PCIe 4.0) – всего максимально 4 линии PCIe 4.0;
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);

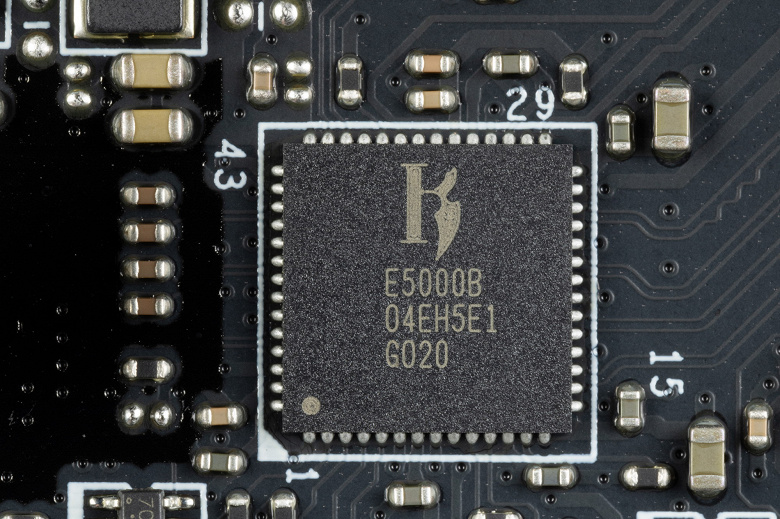

- Intel Killer E5000B (Ethernet 5Gb/s) (1 линия PCIe 4.0);
- Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
Занято 14 линий PCIe и 4 порта SATA. Одна линия USB 2.0 используется для связи с Realtek ALC897, ещё одна — для поддержки Bluetooth, а контроллер подсветки также потребляет линию USB 2.0. Подробности в разделе USB-портов.
Рассмотрим работу процессоров в данной конфигурации. У CPU Core Ultra 2xx на платформах с чипсетом B860 используется 20 линий PCIe, из которых 4 линии версии PCIe 5.0 предназначены для порта М.2_1. Остальные 16 линий PCIe 5.0 подключены к слоту PCIe x16_1 (PCI_E1). Переключение линий PCIe 5.0 между слотами невозможно.
Теперь в целом про слоты PCIe.

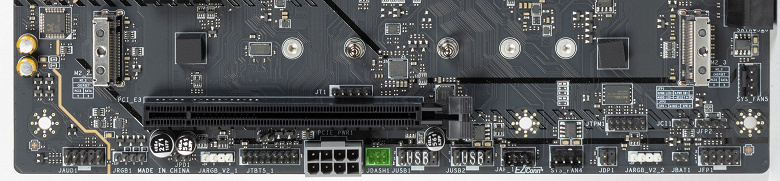

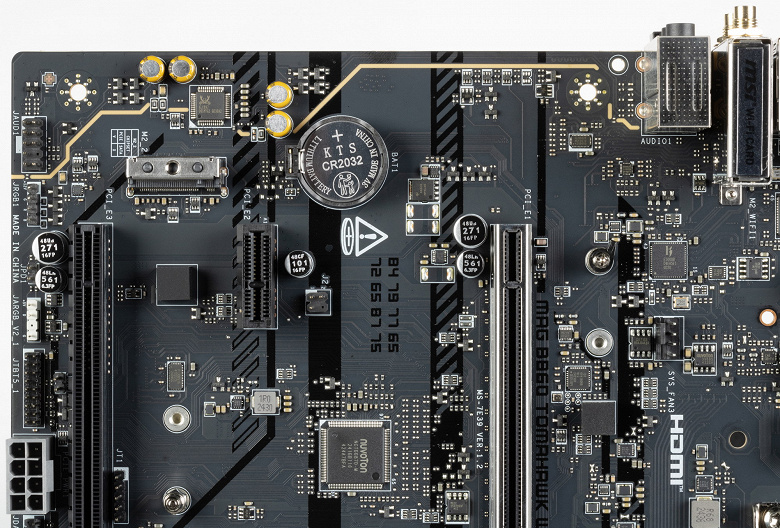

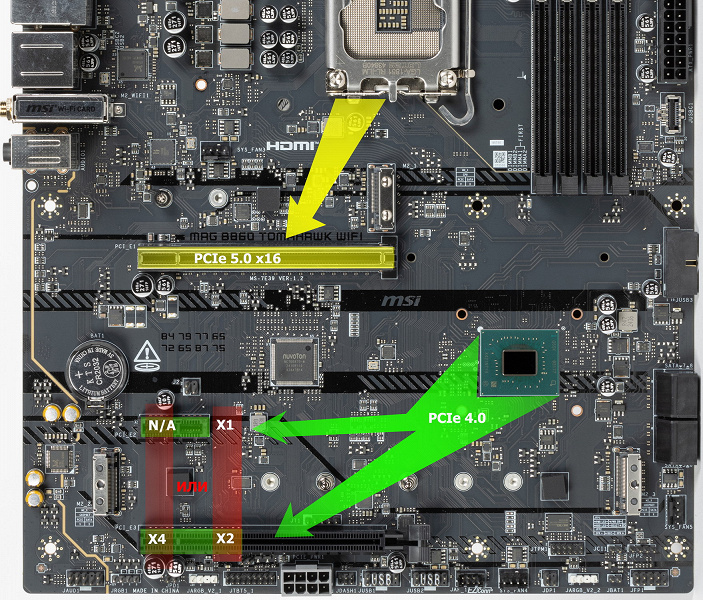

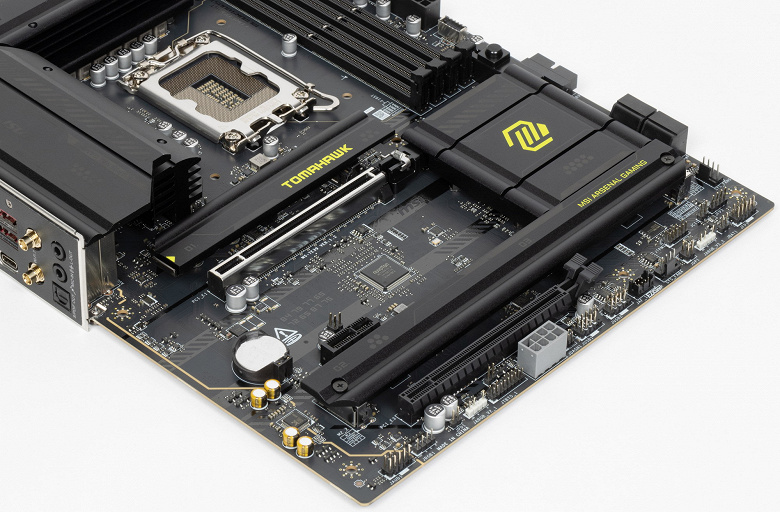

На плате установлено три слота: слот PCIe x16_1 (PCI_E1) для видеокарт или других устройств, слот PCIe x1 (PCI_E2) и «длинный» слот PCIe x16_2 (PCI_E3), фактически имеющий 4 линии PCIe 4.0. Слоты PCI_E2 и PCI_E3 делят линии: при занятости PCI_E2 слот PCI_E3 получает 2 линии PCIe 4.0, а при занятости PCI_E3 — PCI_E2 отключается.

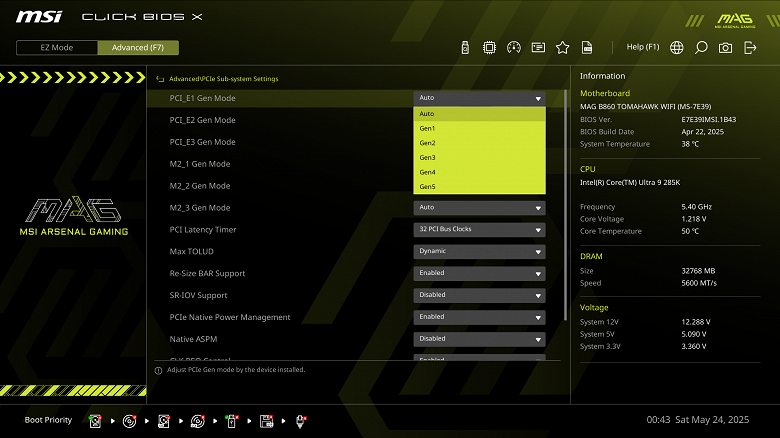

На данной плате присутствует перераспределение линий PCIe 4.0, для чего используется мультиплексор компании Diodes Inc.

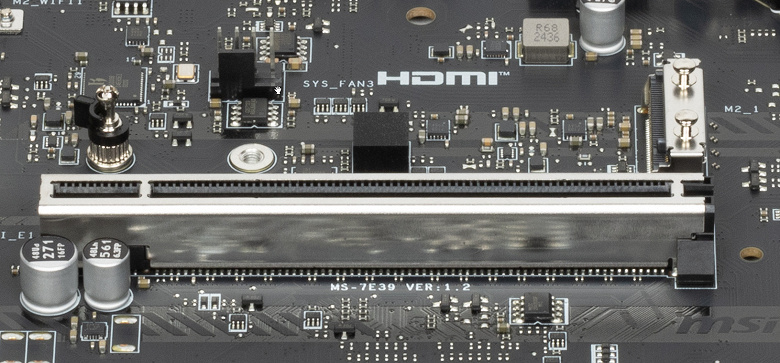

Слот PCI_E1 усилен металлической защитой из нержавеющей стали, что повышает его надежность и защищает от электромагнитных помех.

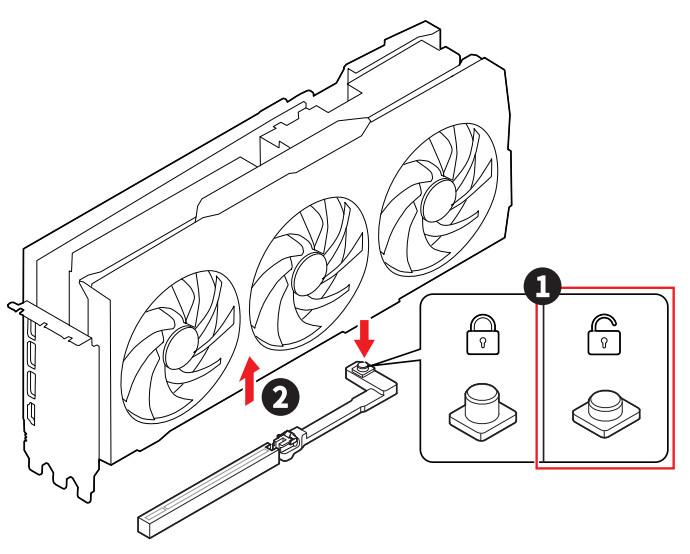

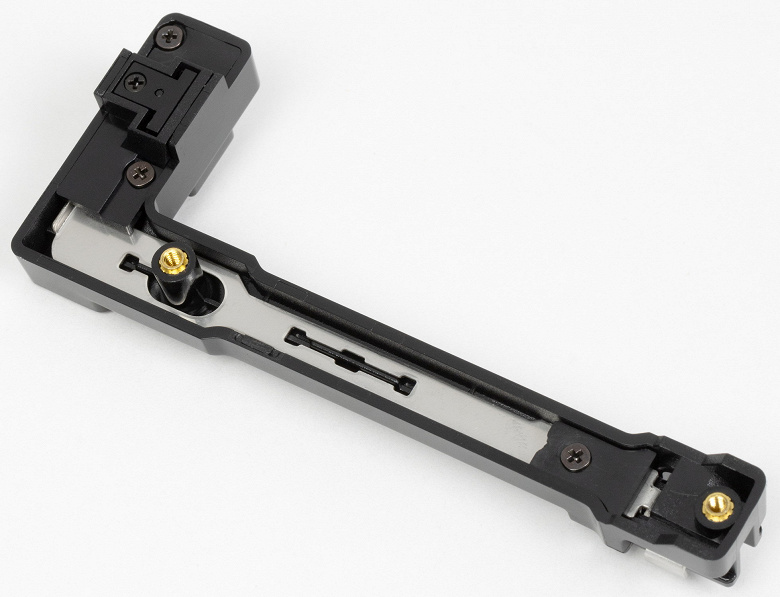

Для простой замены видеокарты в слоте PCI_E1 предусмотрена специальная система EZ-PCIE-Release с клавишей.

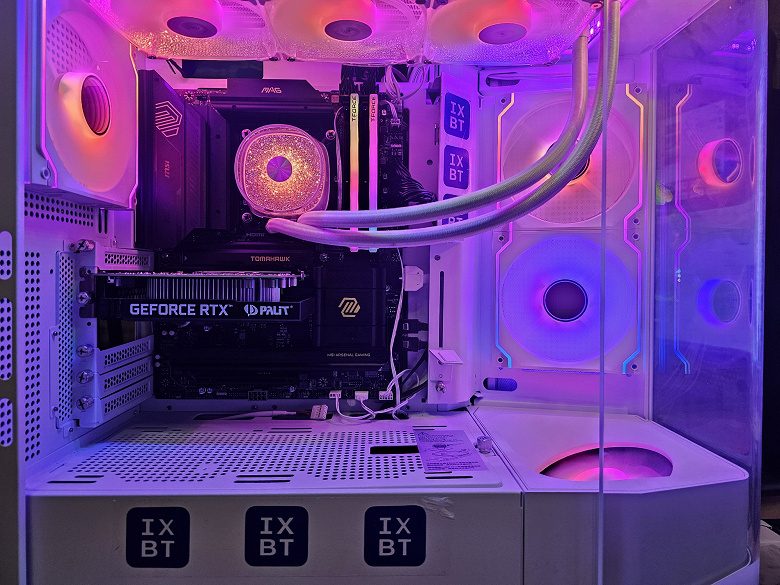

С помощью платы можно собрать систему охлаждения любой конфигурации.

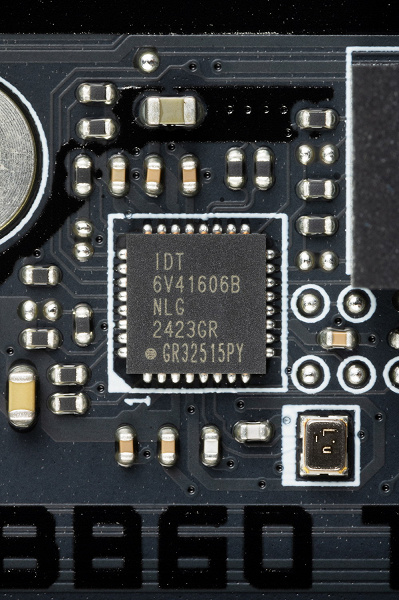

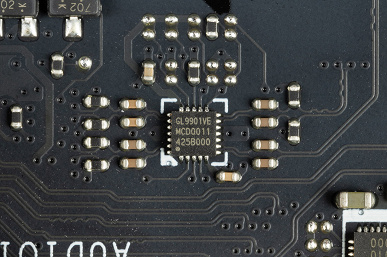

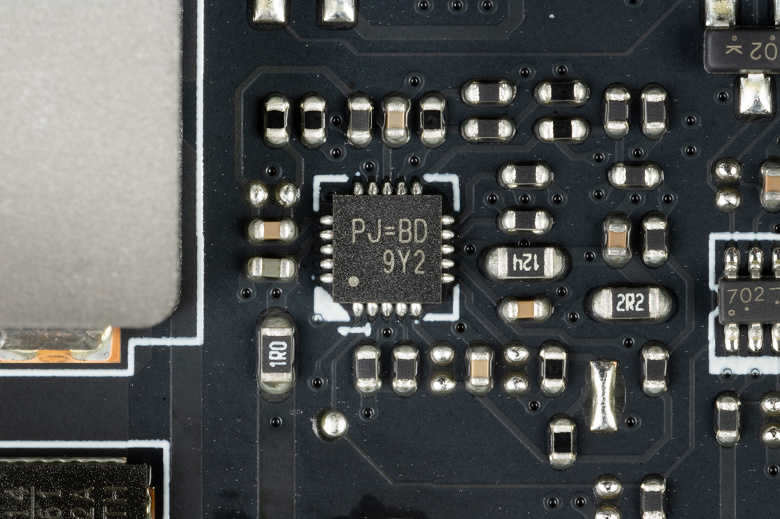

Для настройки частот системной шины плата оснащена внешним тактовым генератором.

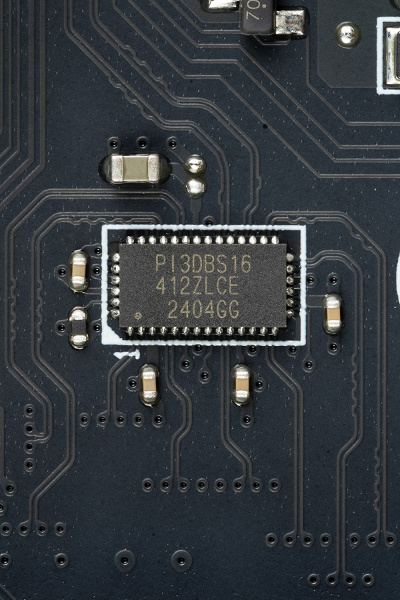

Плату также комплектует усилитель линии PCIe 4.0 (ре-драйвер).
На очереди — накопители.

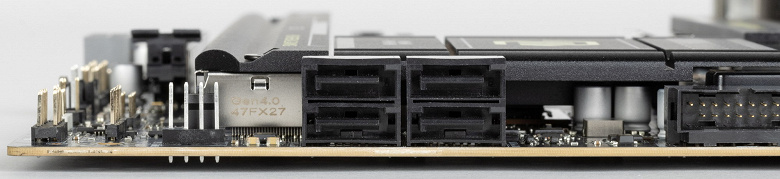

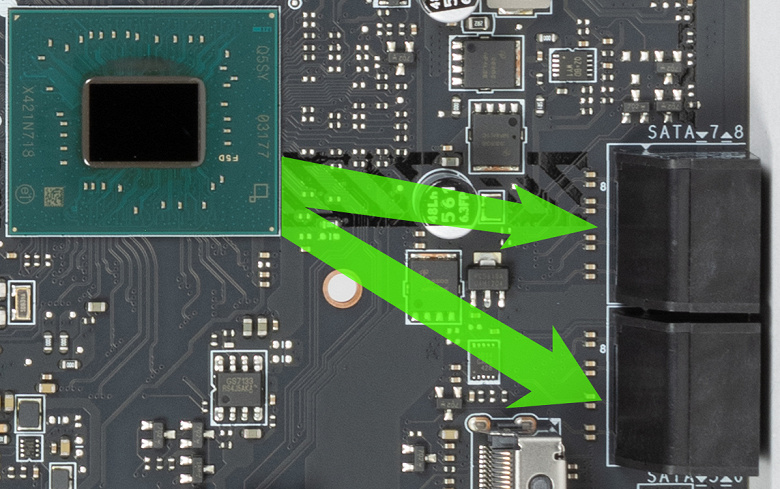

Платевой набор оснащен четырьмя разъемами Serial ATA 6 Гбит/с и тремя слотами для накопителей форм-фактора M.2. Порты SATA 1,2,3,4 функционируют через чипсет B860.

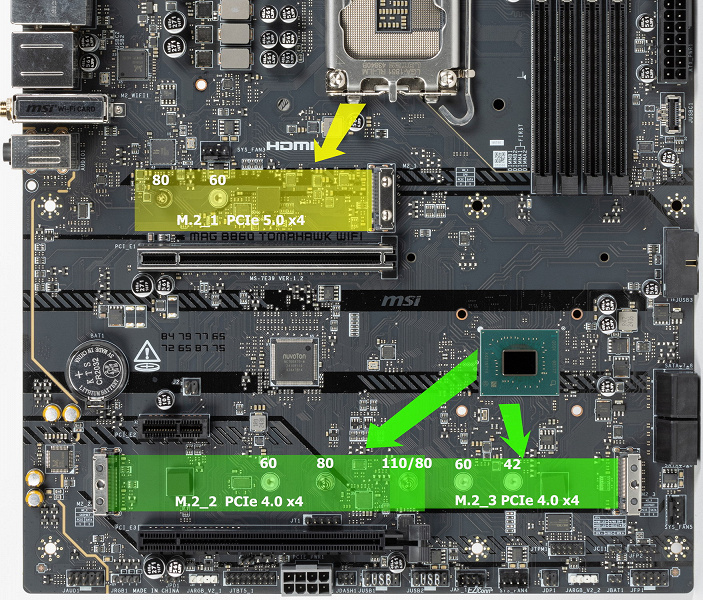

На материнской плате три разъема типа M.2.
Второй и третий слоты M.2 (M.2_2, M.2_3) обрабатывают данные, поступающие от чипсета B860, а первый — от процессора. Первый слот M.2_1 поддерживает PCIe 5.0, а M.2_2/3 — PCIe 4.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 совместимы с модулями размером 2280 и 2260. Слот M.2_3 также поддерживает размер 2242. Кроме того, слот M.2_2 поддерживает размер 22110 (за исключением размера установленных модулей: крепление для 22110 в слоте M.2_2 и крепление для 2280 в слоте M.2_3 общее).
Отсутствие разделения ресурсов между слотами M.2 и портами SATA исключает необходимость в соответствующих мультиплексорах.
На все слоты M.2 нанесено крепление накопителей посредством поворотных замков, расположенных на стойках.

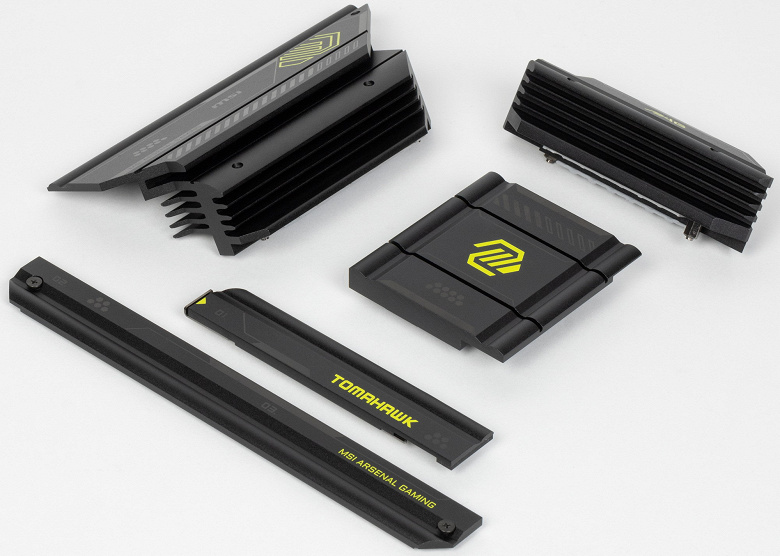

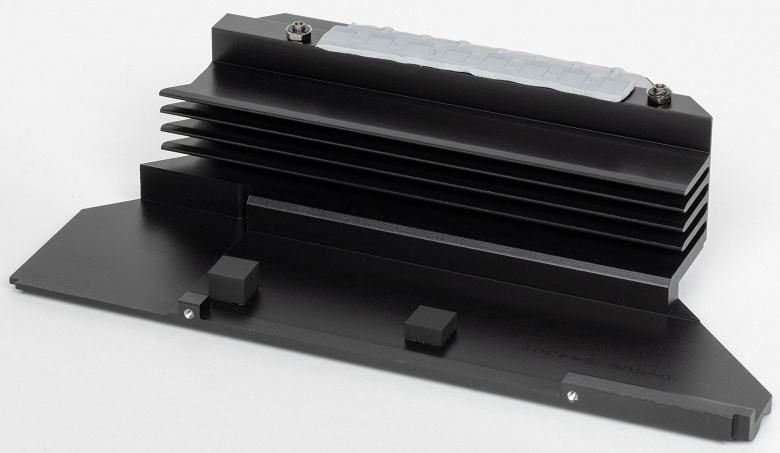

Все разъемы M.2 оснащены радиаторами. Разъем M.2_1 имеет индивидуальный радиатор, в то время как остальные слоты M.2 используют общий радиатор. Охлаждения задней части модулей не предусмотрено.

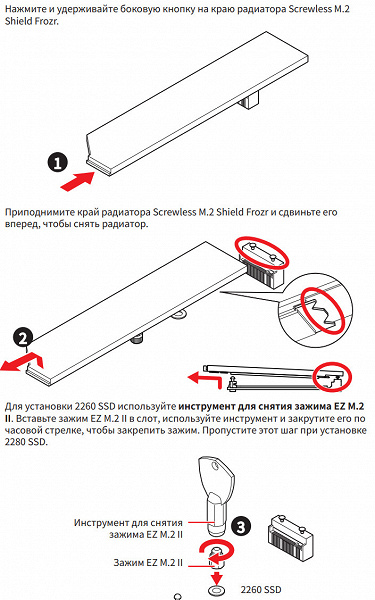

Обратите внимание, что радиаторы легко снимаются и устанавливаются благодаря откидывающимся замкам.
В каждом слоте по умолчанию устанавливается стойка для креплений накопителей, рассчитанная на размещение устройств размера 2280.
Для установки модуля размером 2260 ключ из комплекта позволяет передвинуть стойку в нужное положение.

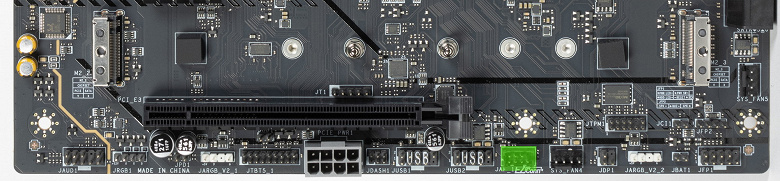

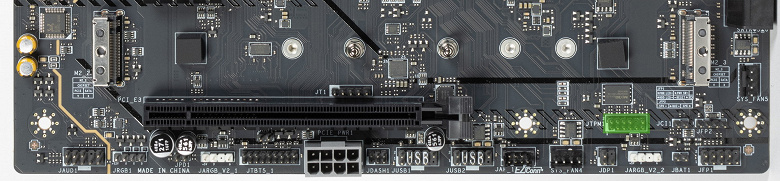

Другие особенности на плате
О других элементах платы.
Сборка относится к среднему ценовому диапазону, поэтому внутренние клавиши включения и перезагрузки отсутствуют. На задней панели также не имеется универсальной кнопки Smart Button.

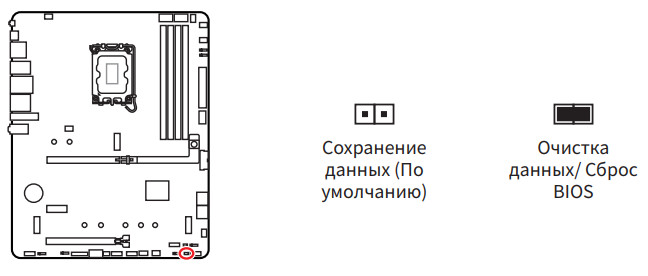

Для сброса настроек BIOS предусмотрена кнопка на задней панели, и для удобства есть аналогичная перемычка на плате.

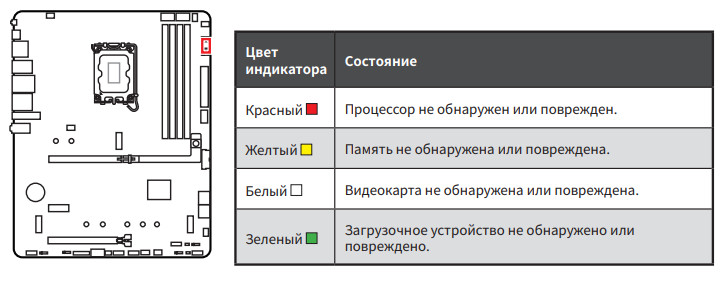

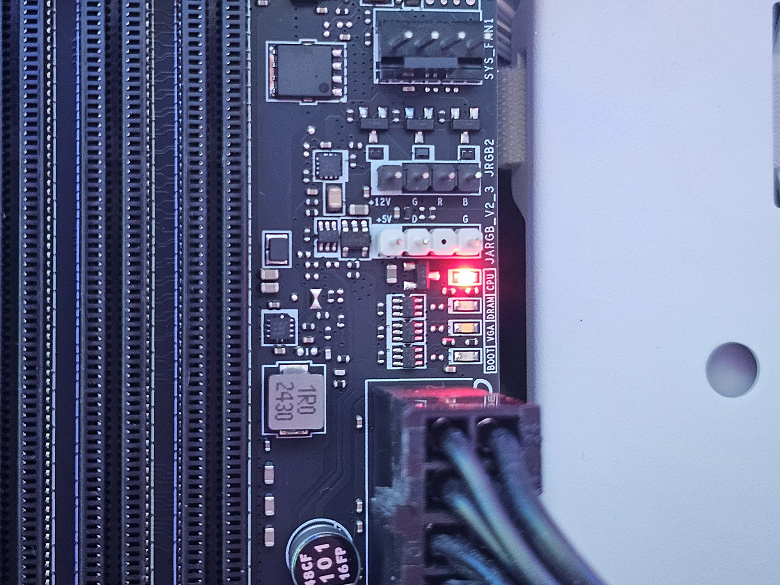

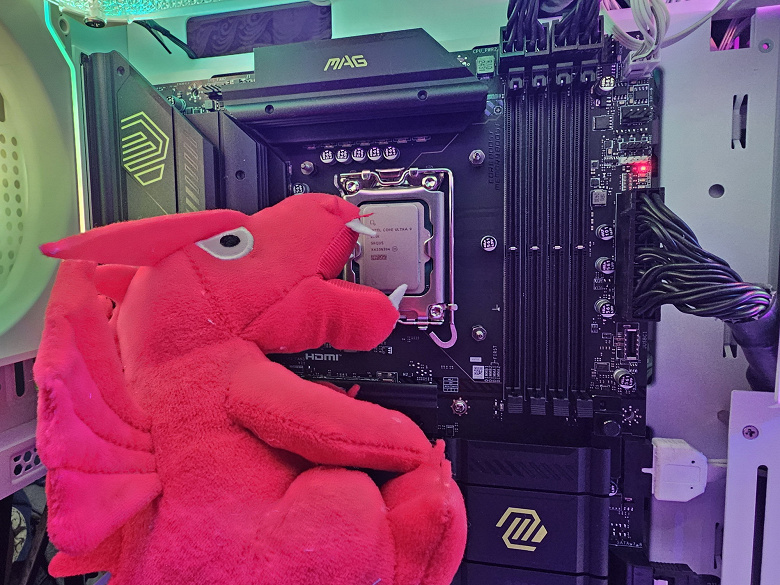

Система оповещает о неисправностях компонентов с помощью световых индикаторов.
Если после запуска компьютера до загрузки операционной системы все светодиоды выключились, значит проблем нет.
Традиционного табло POST-кодов (или EZ Debug LED) нет.

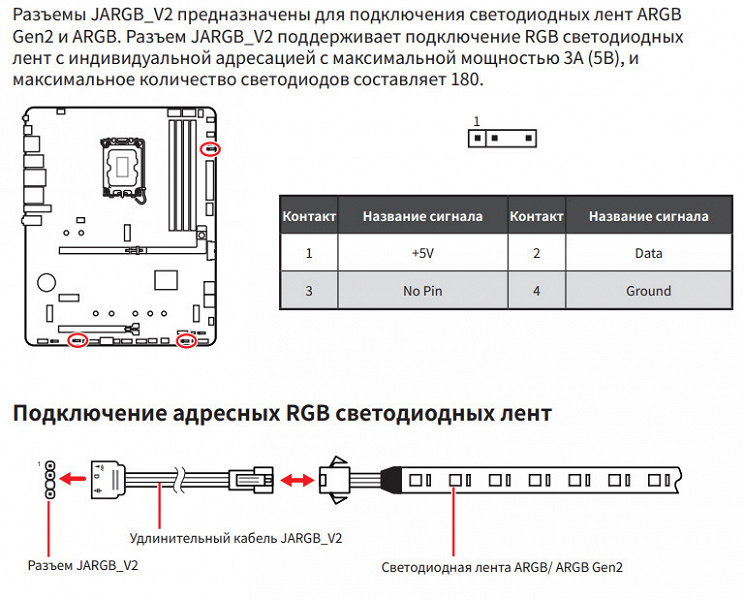

Материнская плата поддерживает подключение RGB-подсветки через 3 разъема для адресных ARGB-лент и устройств (5 В 3 А, до 15 Вт), а также 2 разъема для неадресных RGB-лент и устройств (12 В 3 А, до 36 Вт).

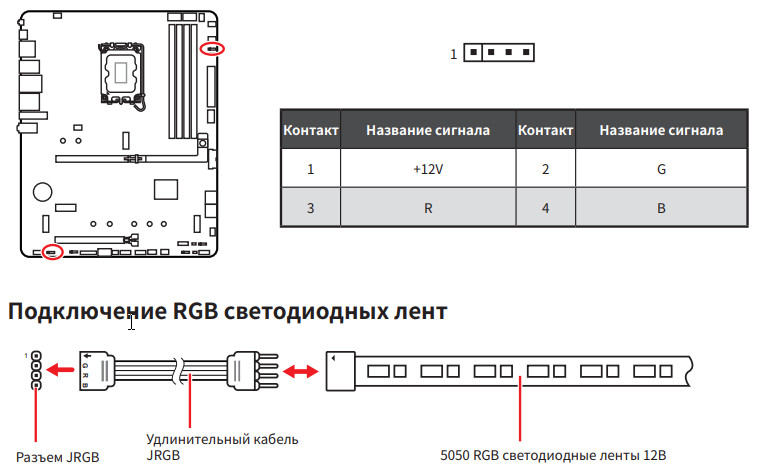

Для всех материнских плат с поддержкой подсветки схемы подключения одинаковые.

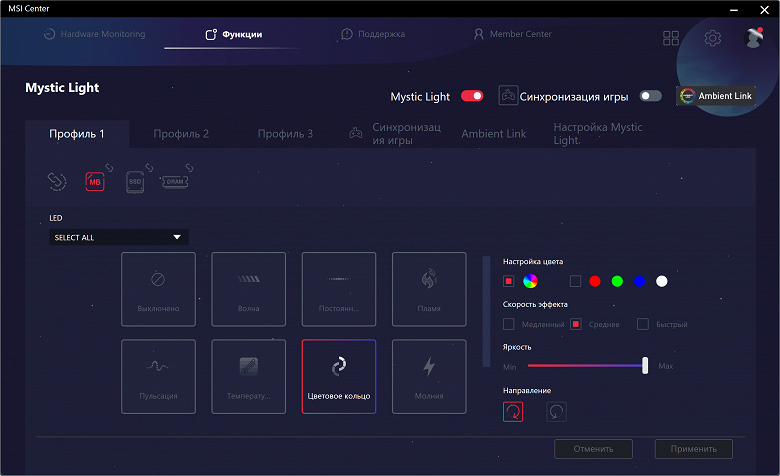

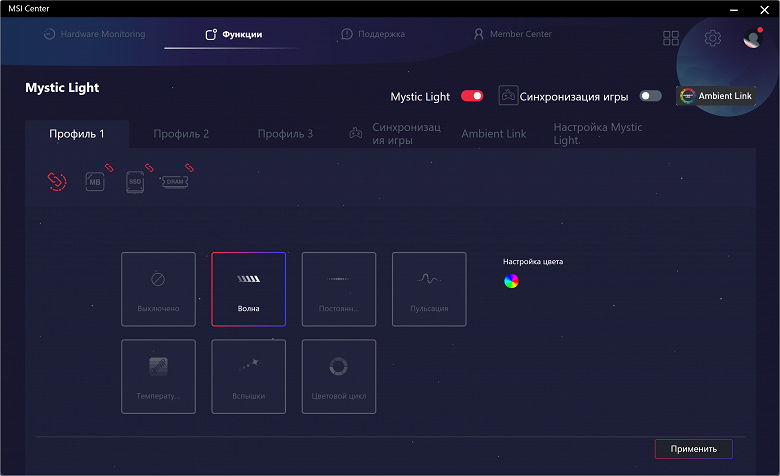

Управление синхронизацией подсветки на материнских платах MSI осуществляет контроллер NUC126 компании Nuvoton.

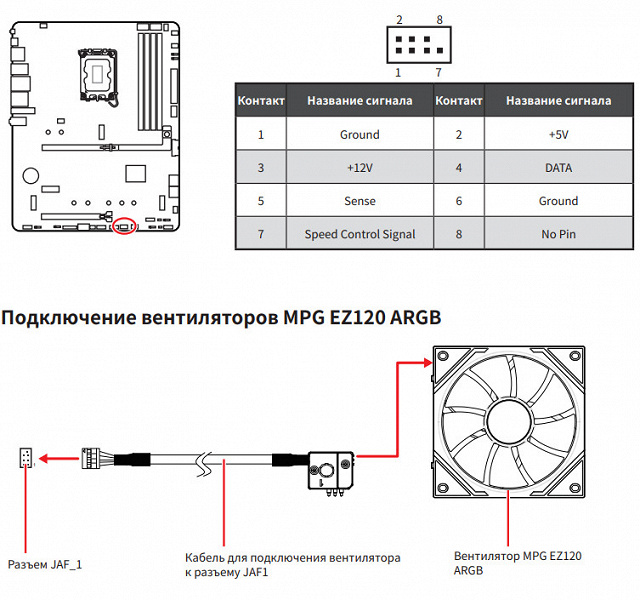

Для подключения фирменных систем охлаждения MSI (вентиляторов, СЖО) предназначен особый разъем JAF_2.

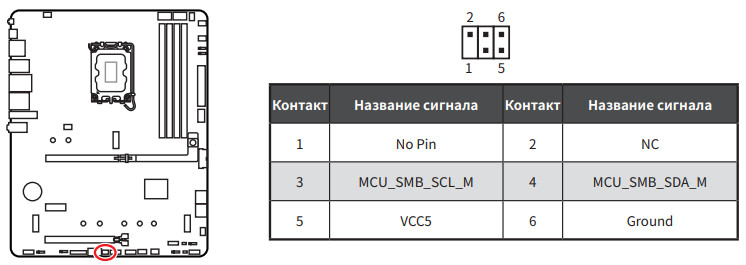

Для подключения модуля настройки работы системы, приобретаемого отдельно, предназначен собственный специальный разъем.

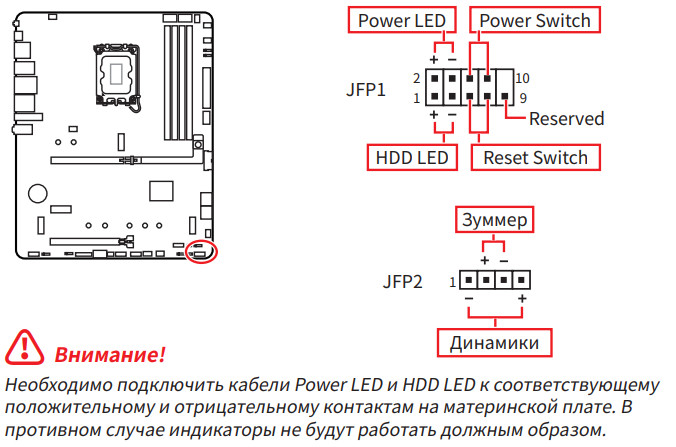

Каждая материнская плата, в том числе представленная, оснащена стандартным набором контактов FPanel для подключения проводов к лицевой панели корпуса.

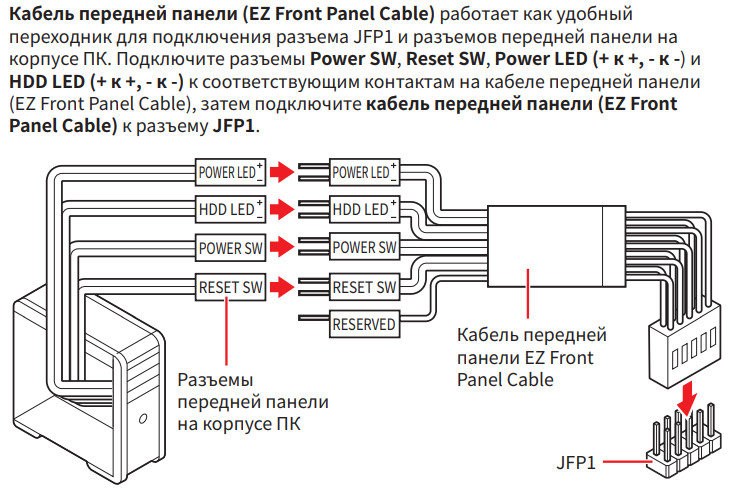

В комплект входит адаптер, облегчающий подключение проводов от корпуса.

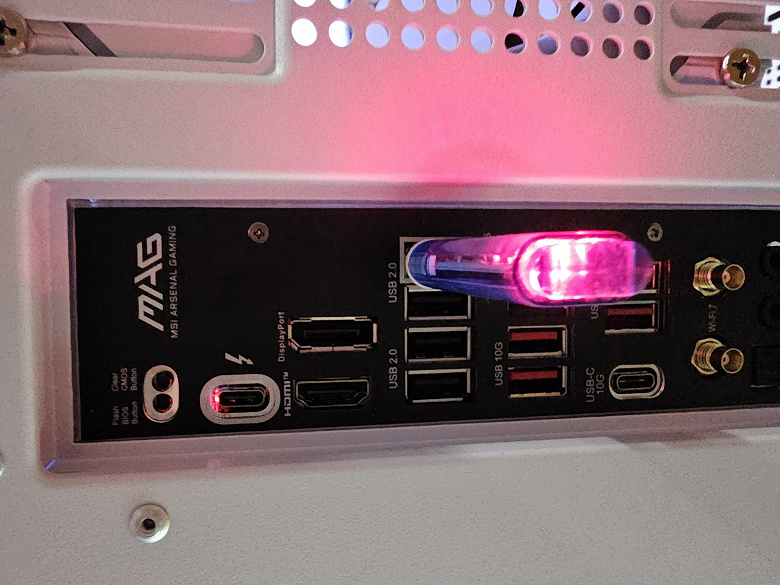

Материнская плата поддерживает функцию «холодной» прошивки BIOS (Flash BIOS), не требующую подключения ОЗУ, процессора или других устройств, достаточно только подать питание.
Чтобы обновить BIOS, сначала переименуйте файл прошивки в MSI.ROM, запишите его в корень USB-накопителя и вставьте накопитель в выделенный порт USB. После этого нажмите и удерживайте кнопку в течение трех секунд.
Система запустится, но процессор останется холодным. На задней панели индикатор процесса обновления BIOS будет мигать, а также гореть один из светодиодов состояния системы. После завершения обновления система выключится. Если до этого система не была полностью собрана (отсутствует СО, модули памяти и т.д.), то следует сразу отключить блок питания, так как ПК автоматически запустится повторно.

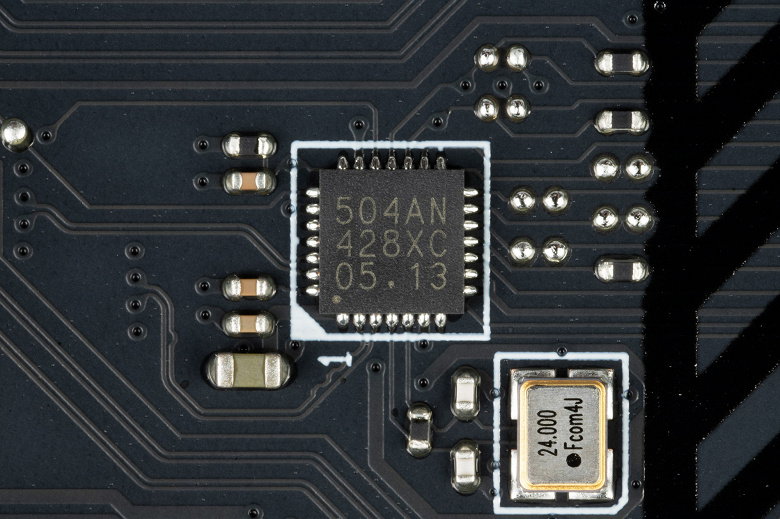

Функцию выполняет контроллер Fintek F75540-504AN.

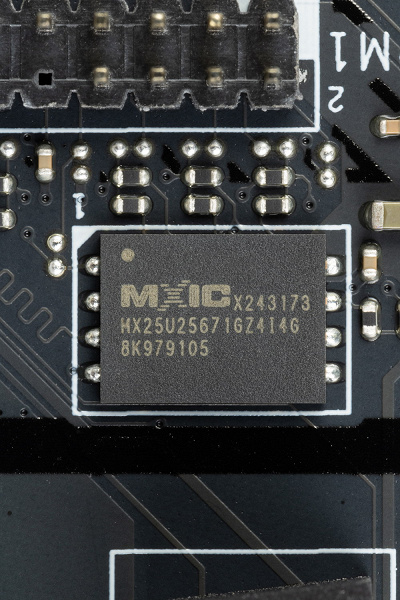

Сам BIOS размещен в микросхеме от Macronix.

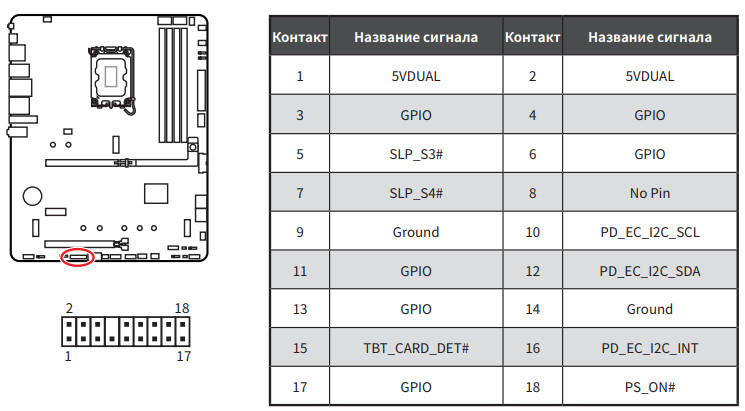

Для дискретных карт, поддерживающих Thunderbolt 5, предусмотрен отдельный разъем.

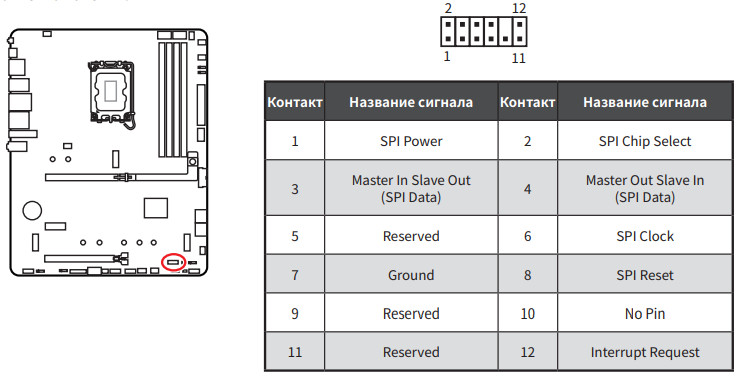

Ну и традиционный разъем TPM для устройств безопасности.
Функциональные возможности внешних устройств: порты USB, сетевые подключения, вход-выход.

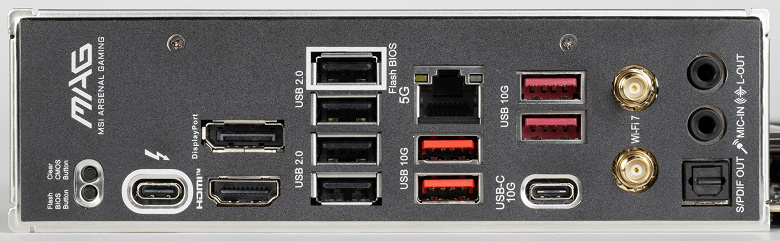

Следующим шагом рассмотрим USB-порты и другие разъемы. Начнем с задней панели, где расположены большинство из них.
Чипсет B860 поддерживает не более 12 портов USB: до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2 и/или до 12 портов USB 2.0.
Кроме того, имеются 14 линий PCIe 4.0 для поддержки накопителей, сетевых и других контроллеров (выше показывалось, куда и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).
Что у нас получается? На материнской плате всего 17 разъемов USB.

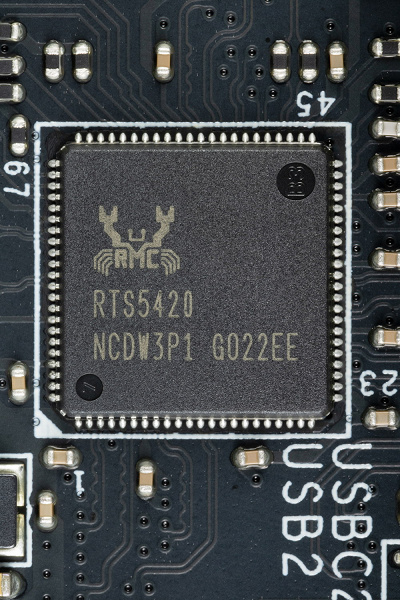

Есть шесть портов USB 3.2 Gen2: четыре работают с помощью контроллера Realtek RTS5420.
Потребовалась одна линия USB 3.2 Gen2 от B860. На задней панели расположены порты Type-A красного цвета. Два порта реализованы через B860, а один – на задней панели портом Type-C. Ещё один представлен внутренним портом Type-C.

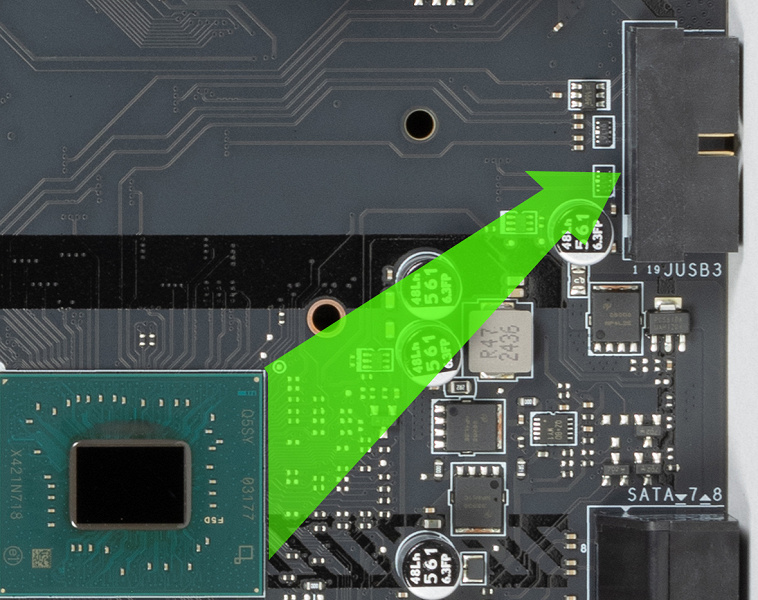

Для подключения к разъему на передней панели корпуса. Два порта USB 3.2 Gen1 функционируют посредством контроллера B860 и доступны по внутреннему разъему.

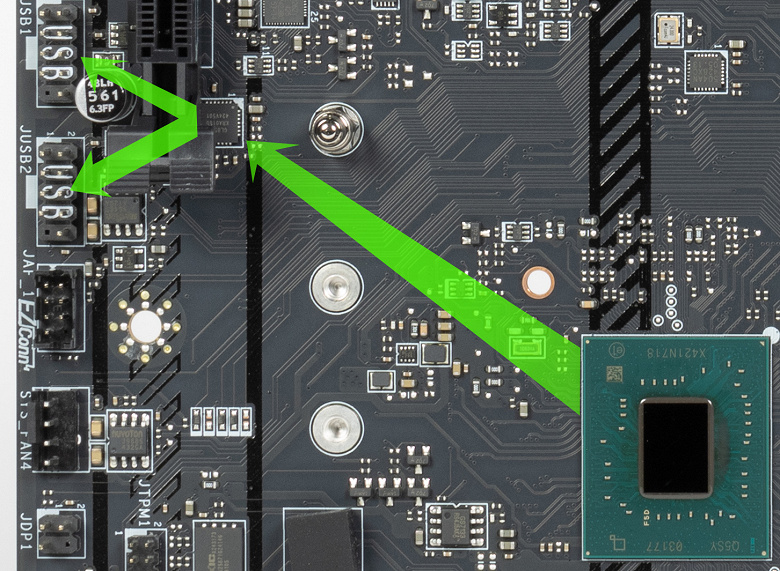

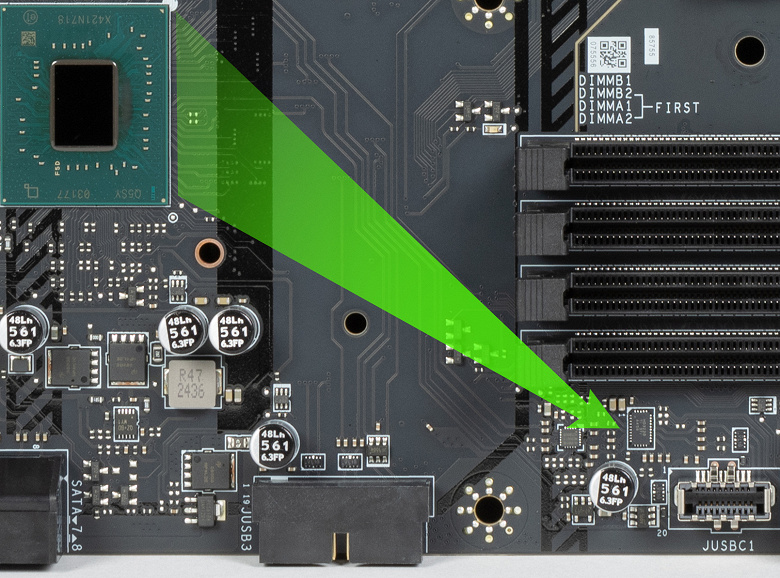

Подключено к нему одним линией USB 2.0 от модели B860 и имеет два внутренних разъема.
Каждый из двух портов доступен для использования, еще четыре реализованы посредством второго контроллера Genesys Logic GL850G.
Модель оснащена одним портом USB 2.0 типа A черного цвета, расположенным на задней панели.
От B860 используют USB 2.0 линии 5 контроллеров:

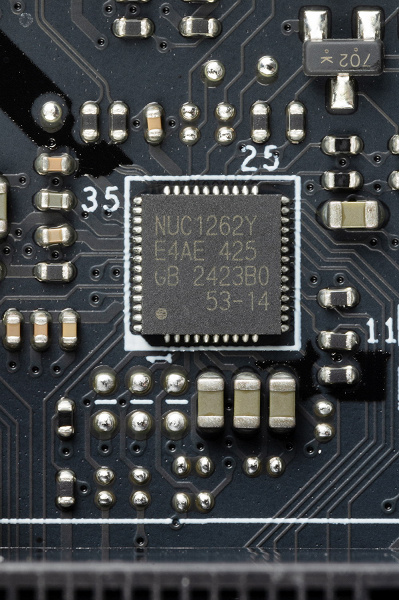

- Микроконтроллер Nuvoton NUC126 для управления разъемами подсветки.
- Realtek ALC897 (аудиокодек) (1 линия USB 2.0);
- Bluetooth (Intel BE200) (1 линия USB 2.0);

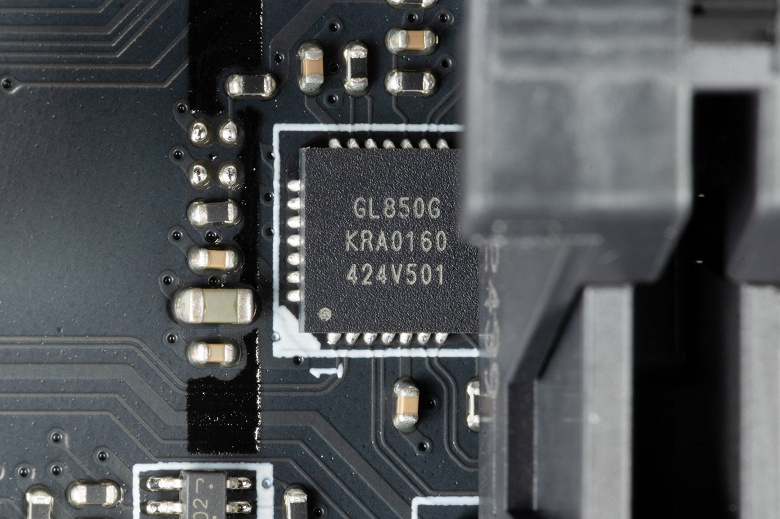

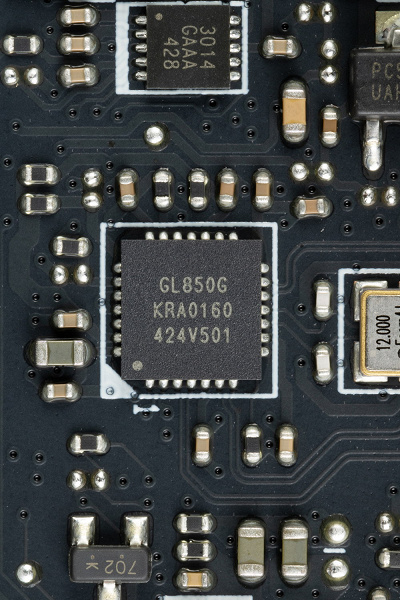

- Логика Генезис GL850G (хаб с четырьмя портами USB 2.0 через два внутренних разъёма). 1 линия USB 2.0);
- Логика Генезис GL850G (хаб с четырьмя портами USB 2.0 Type-A на задней панели). 1 линия USB 2.0)
Чипсет B860 обеспечивает высокоскоростные порты USB.
- + 2 выделенных USB 3.2 Gen2;
- + 1 линия USB 3.2 Gen2 для поддержки Realtek RTS5420;
- + 2 выделенных USB 3.2 Gen1
= 5 высокоскоростных портовКаждый высокоскоростной порт USB подразумевает наличие порта USB 2.0. Таким образом, 5 портов USB 2.0 уже заняты. Еще 5 портов USB 2.0 предназначены для обеспечения контроллеров. В итоге . 10 USB 2.0 портов реализовано.
Кроме того, доступно 18 линий PCI Express для поддержки различных устройств периферийного оборудования. 14 HSIO + 4 порта SATA).
В данном случае модель B860 оснащена 19 высокоскоростными портами из 20. .

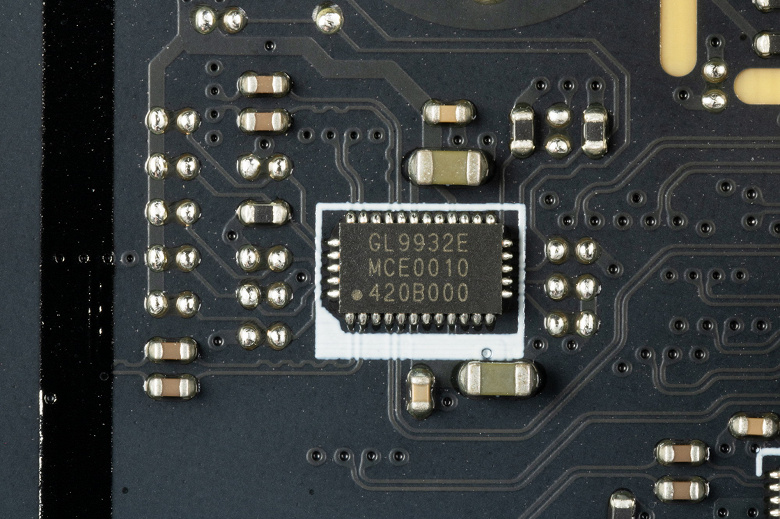

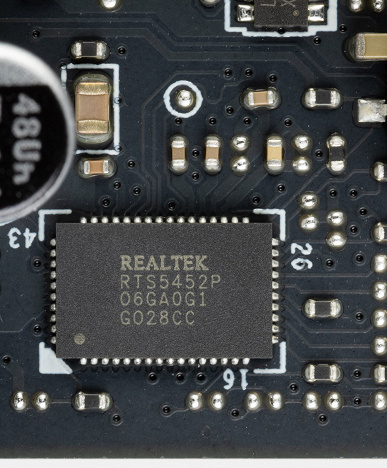

Внутренний USB порт 3.2 Gen2 Type-C выдает напряжение для быстрой зарядки мобильных устройств. На задней панели также расположен USB 3.2 Gen2 Type-C с ре-драйверами.
Важно уделить особое внимание поддержке USB4, которая на платформе Intel LGA1851 выполнена посредством Thunderbolt 4, интегрированного в CPU.

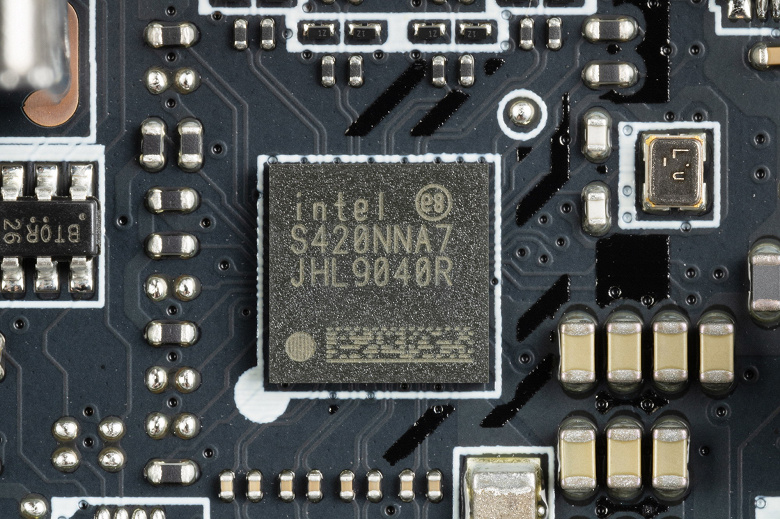

Для стабильной работы с высокими скоростями по протоколам USB4/TB4 плата оснащена усилителем (ре-драйвером) производства Intel. На задней панели расположено одно гнездо Type-C.
Теперь о сетевых делах.
Материнская плата комплектуется качественными средствами связи. В ней установлен высокоскоростной контроллер Ethernet от Intel Killer E5000B, поддерживающий стандарт 5 Гбит/с.

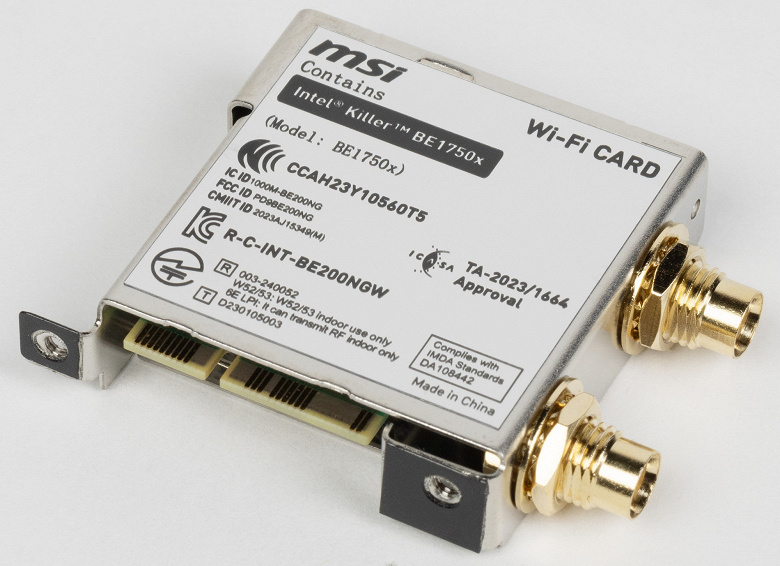

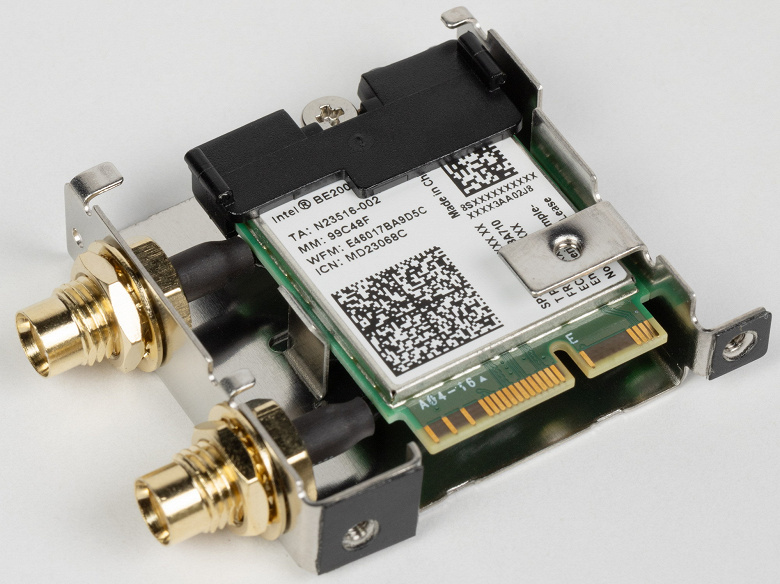

На контроллере Intel BE200 имеется комплексный беспроводной адаптер, поддерживающий Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4 в диапазонах 2,4/5/6 ГГц. Адаптер устанавливается в слот M.2 (E-key), а разъемы для внешних антенн выведены на заднюю панель.

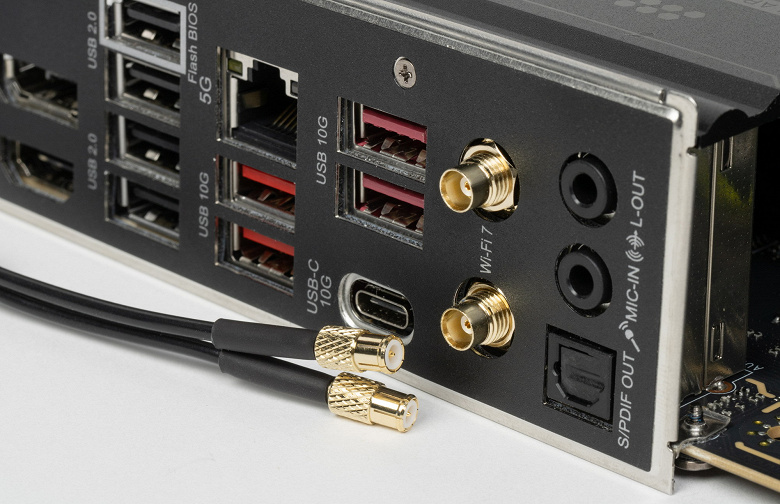

Стоит отметить новый способ крепления антенн к задней панели портов, который уже широко применяется. Теперь нет необходимости прикручивать антенны (даже если имеется резьба для их установки), достаточно просто вставить их в разъемы на материнской плате. Разъединить антенны также легко.
Заглушка, обычно устанавливаемая на задней панели, установлена и имеет внутреннюю экранную защиту для минимизации электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.
Перечислим возможности блока ввода-вывода и разъемы для подключения вентиляторов и подобного оборудования. На плате установлено 7 разъемов для подключения вентиляторов и помп. Устройство расположения коннекторов для систем охлаждения представлено ниже.

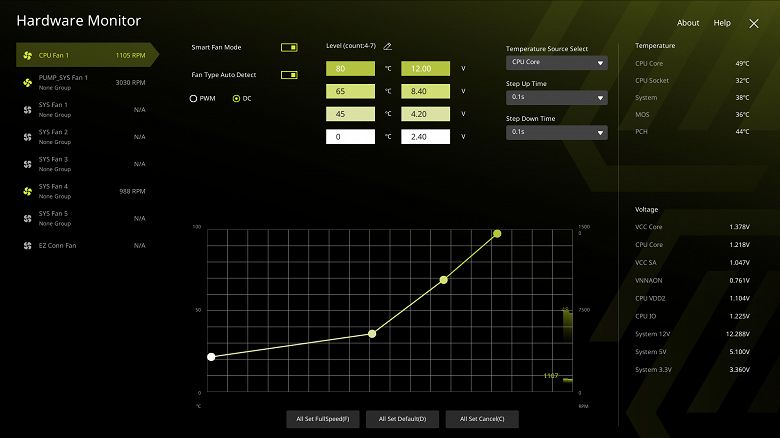

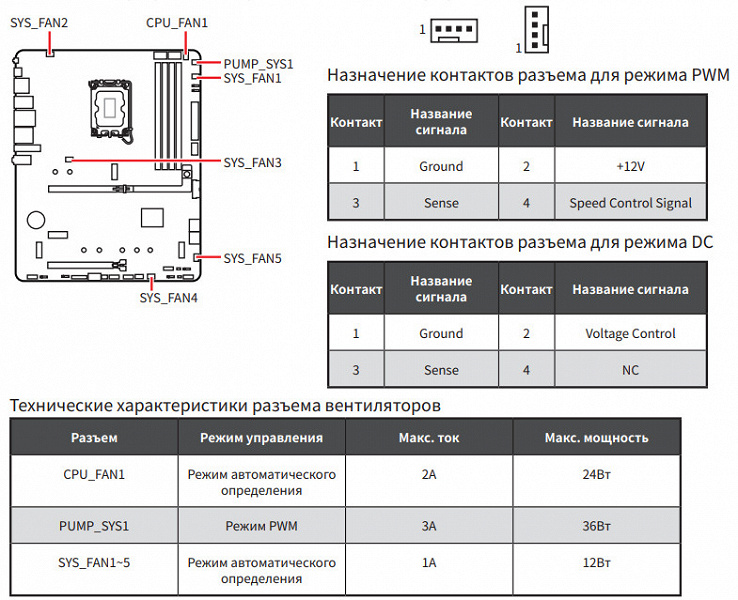

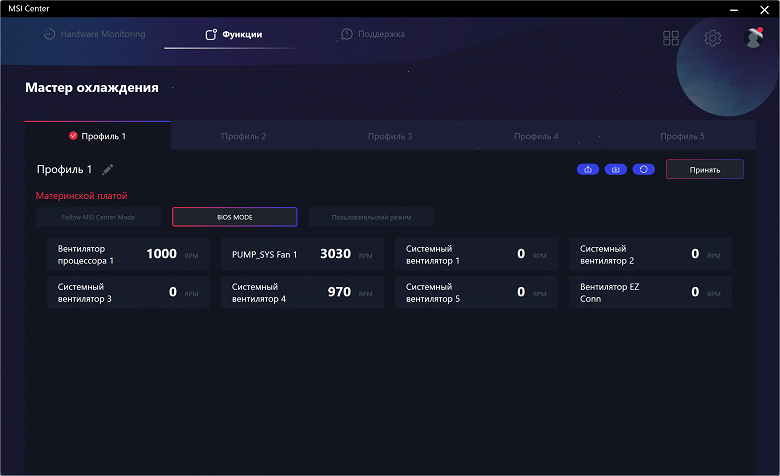

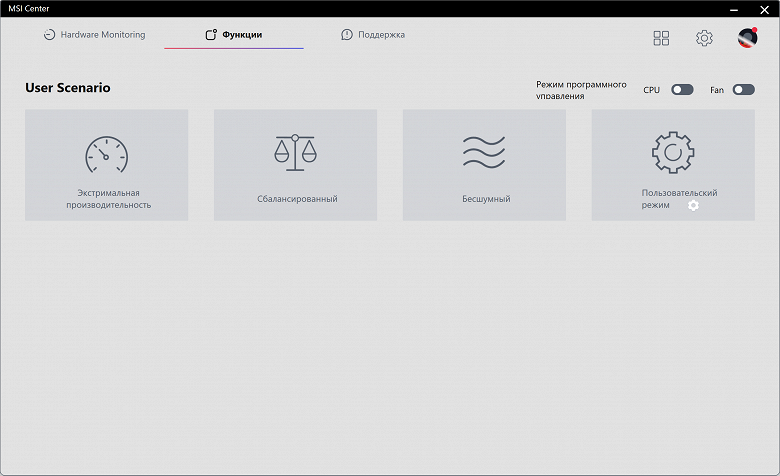

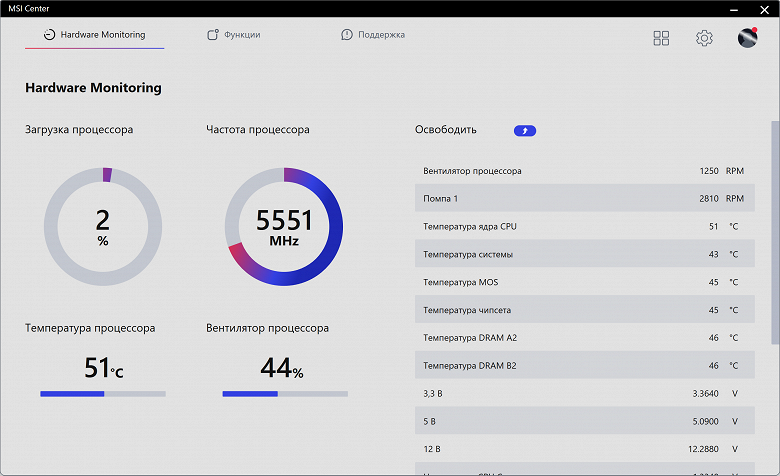

Через ПО или BIOS контролируются все гнезда для подключения воздушных вентиляторов или помп. Управление осуществляется как через ШИМ, так и изменением напряжения/тока. Гнезда рассчитаны на максимальный ток 2 А и потребление до 24 Вт, а гнездо для помп СЖО — до 3 А и 36 Вт.

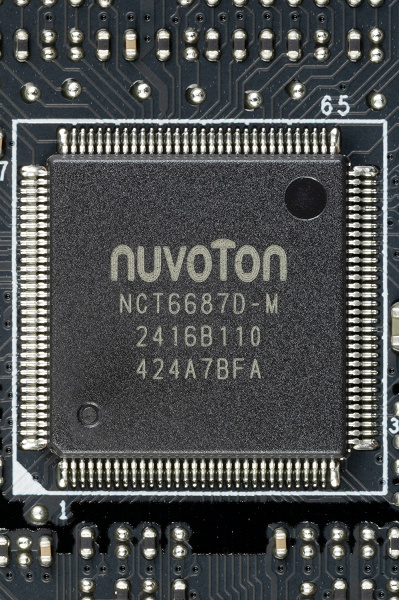

Контроллер Nuvoton NCT6687 отвечает за мониторинг состояния платы и координацию работы всех гнезд СО (в том числе Multi I/O).

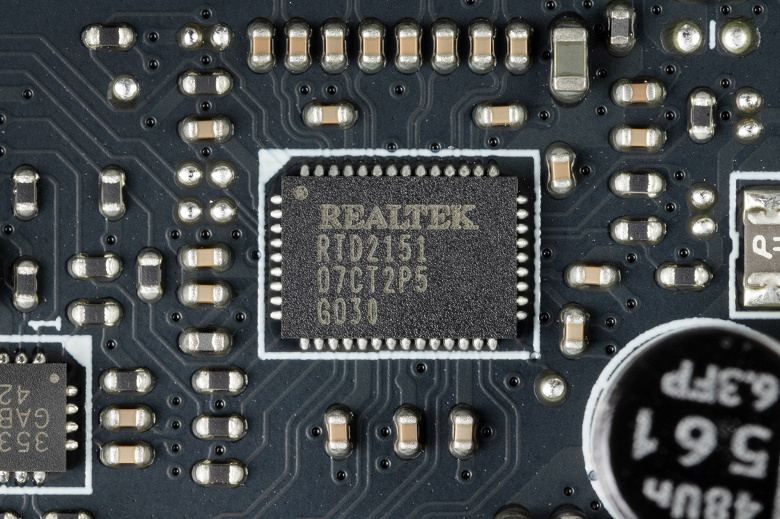

Матплата оснащена разъёмом HDMI для подключения встроенной графики. Для повышения версии до 2.1 применяется специальный драйвер.

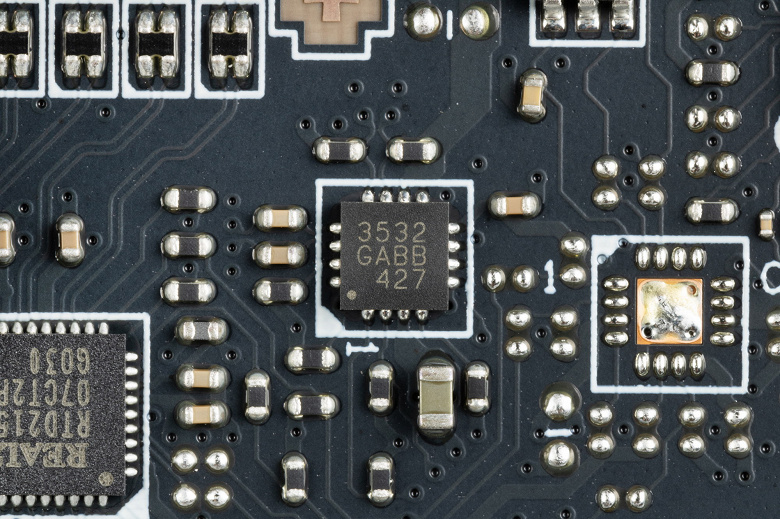

Материнская плата оснащена разъёмом выхода интегрированной графики DP. Для повышения версии до 1.4a применяются новые драйверы.
Мы не забываем о порте Type-C с интерфейсом Thunderbolt 4, позволяющем передавать изображение с графического ядра процессора на монитор с соответствующим интерфейсом.
Аудиоподсистема

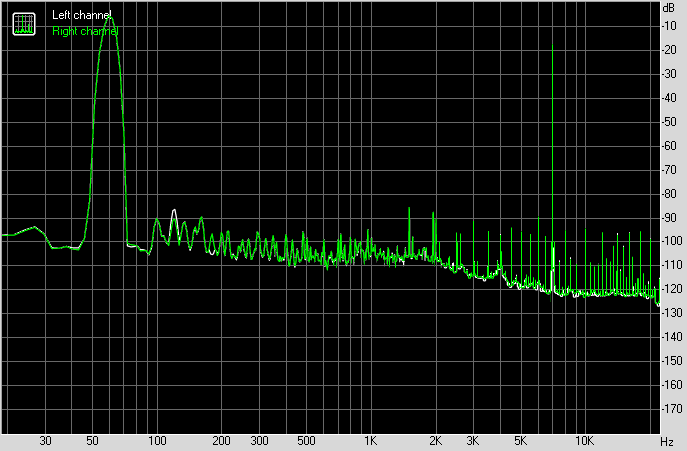

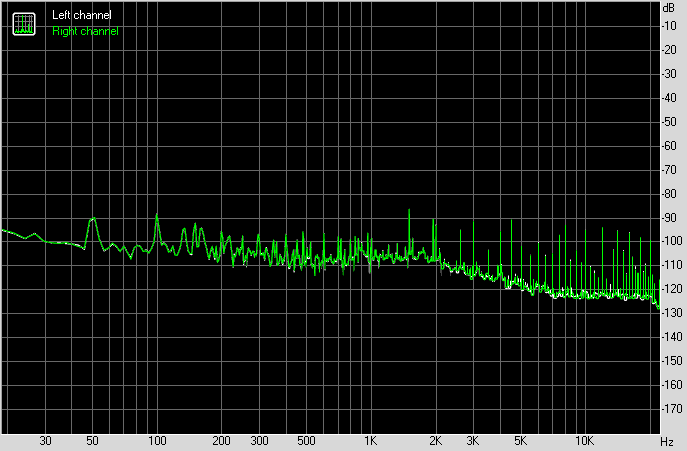

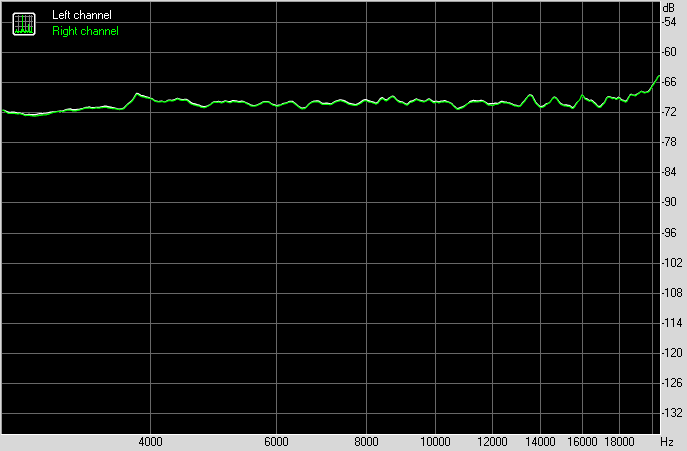

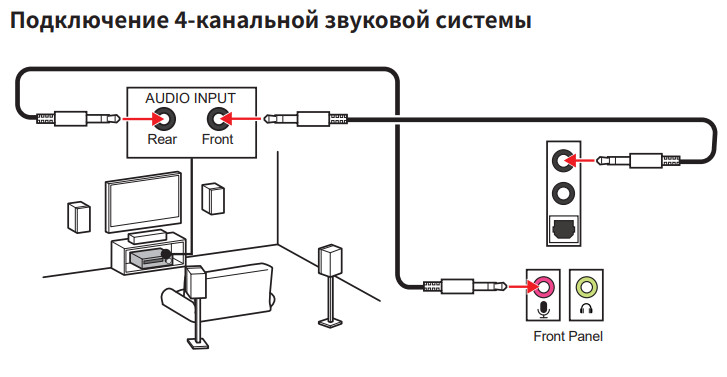

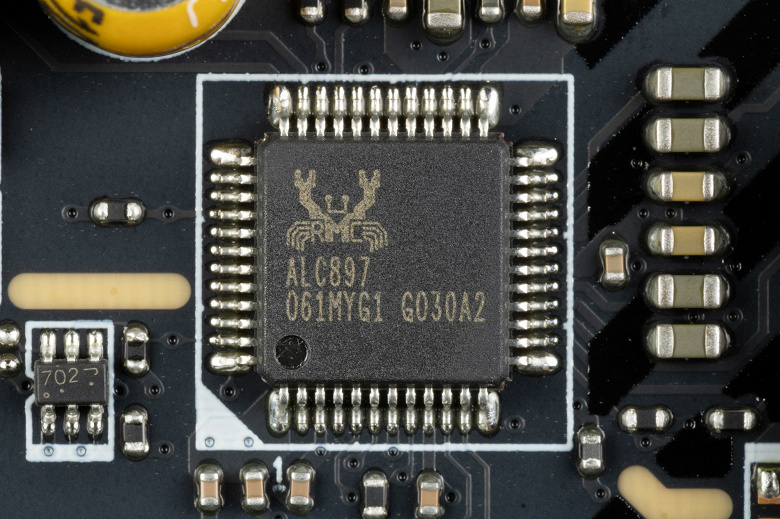

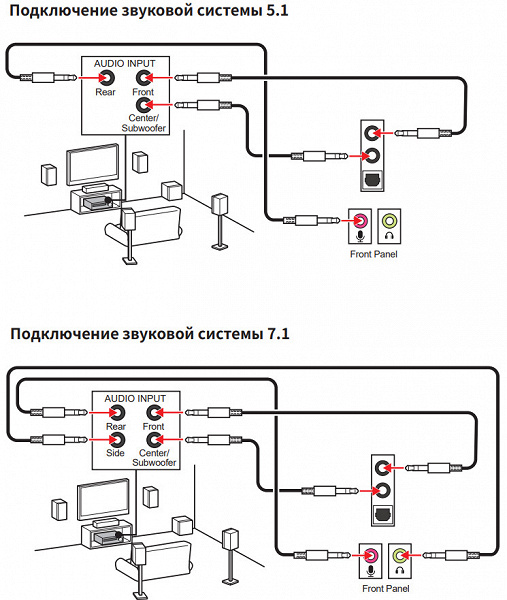

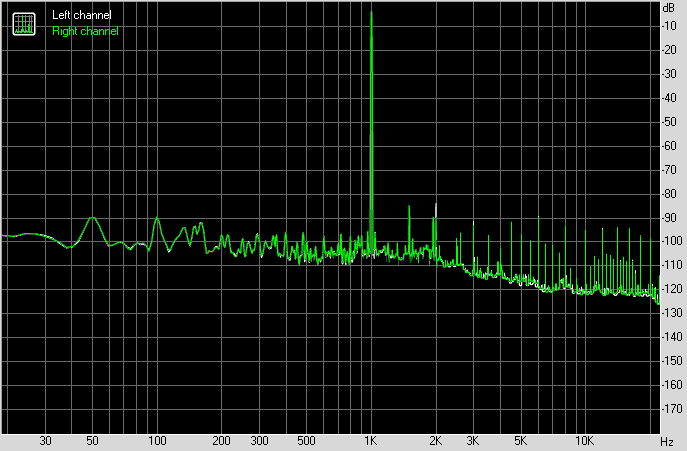

Данная плата оборудована аудиосистемой с Realtek ALC897 в роли аудиокодека. Кодек способен выводить звук по схемам до 7.1 с разрешением до 24 бит/192 кГц. Для работы кодека необходимы сигнальные линии USB 2.0.
На плате установлены аудиофильские конденсаторы для аудио цепей.
Аудиосистема размещена в углу платы, не перекрываясь с остальными компонентами. На задней панели находятся два универсальных разъёма для приема и передачи сигналов, а также оптический разъем S/PDIF.
Вывод по схемам 4.0, 5.1 и 7.1 осуществляется при помощи аудиогнезд на передней панели корпуса вместе с разъемами на плате, а также посредством S/PDIF.
Настроить схемы можно с помощью программного обеспечения, доступного для загрузки на сайте производителя.
Результаты проверки работы аудиосистемы по RMAA.
Чтобы проверить выходной звуковой тракт, предназначенный для наушников или внешних колонок, использовали внешнюю звуковую карту Creative E-MU 0202 USB вместе с программой RightMark Audio Analyzer 6.4.5. Тестирование проводилось в стереорежиме при разрешении 24 бита/44,1 кГц. В процессе тестирования бесперебойный источник питания тестового ПК физически отключался от сети и работал на аккумуляторе.
Тестирование аудиотракта на плате показало удовлетворительный результат.
| Тестируемое устройство | MSI B860 MAG WiFi 6E |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | Вход Creative E-MU 0202 USB находится на задней панели. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.10, -0.02
|
Отлично
|
| Уровень шума, дБ (А) |
-77.3
|
Средне
|
| Динамические диапазон, дБ (А) |
77.4
|
Средне
|
| Гармонические искажения, % |
0.012
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-71.1
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.034
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-68.4
|
Хорошо
|
| Интермодуляции на 10 кГц, % |
0.032
|
Хорошо
|
| Общая оценка |
|
Хорошо
|

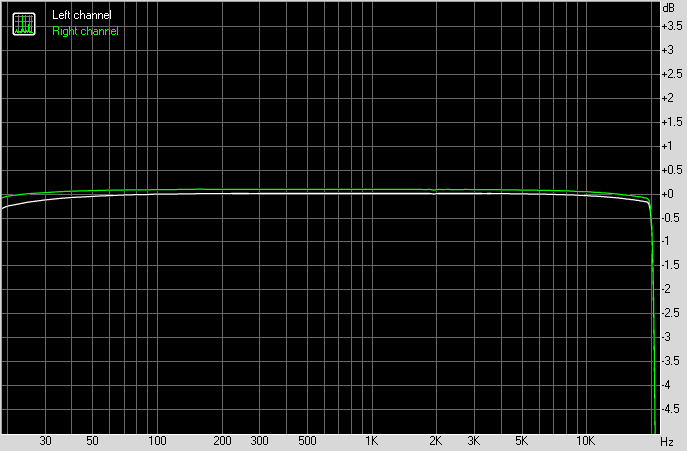

Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.75, +0.02
|
-0.67, +0.10
|
| От 40 Гц до 15 кГц, дБ |
-0.10, +0.02
|
-0.02, +0.10
|
Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-77.1
|
-77.1
|
| Мощность RMS, дБ (A) |
-77.4
|
-77.3
|
| Пиковый уровень, дБ |
-54.3
|
-54.1
|
| Смещение DC, % |
+0.0
|
+0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+77.5
|
+77.5
|
| Динамический диапазон, дБ (А) |
+77.4
|
+77.4
|
| Смещение DC, % |
+0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01331
|
0.01027
|
| Гармонические искажения + шум , % |
0.02797
|
0.02661
|
| Гармонические искажения + шум (A-взвеш.), % |
0.02889
|
0.02677
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.03415
|
0.03311
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.03396
|
0.03362
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-66
|
-68
|
| Проникновение на 1000 Гц, дБ |
-68
|
-67
|
| Проникновение на 10000 Гц, дБ |
-66
|
-66
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.03239
|
0.03179
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.03278
|
0.03204
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.03043
|
0.03000
|
Питание, охлаждение
Питание платы обеспечивают 4 разъема: помимо 24-контактного ATX, расположенного справа, есть два 8-контактных EPS12V и один 8-контактный PCIe для усиленного питания слотов PCIe x16 (помечен фиолетовым цветом).
Подключение возможно двум видеокартам на процессорах Nvidia и трём — на процессорах AMD. Мультиграфические конфигурации поддерживаются лишь специальными программами, современные игры этого не используют.

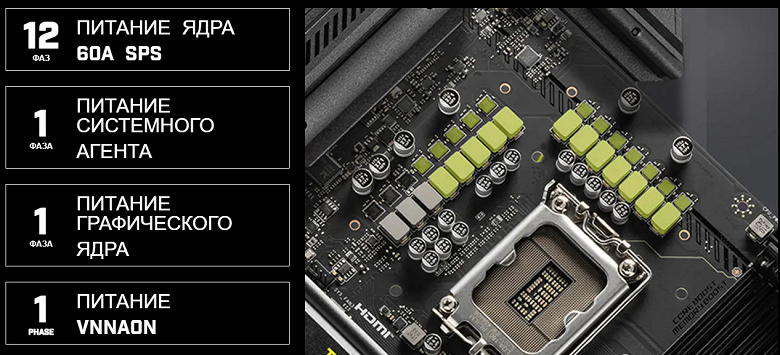

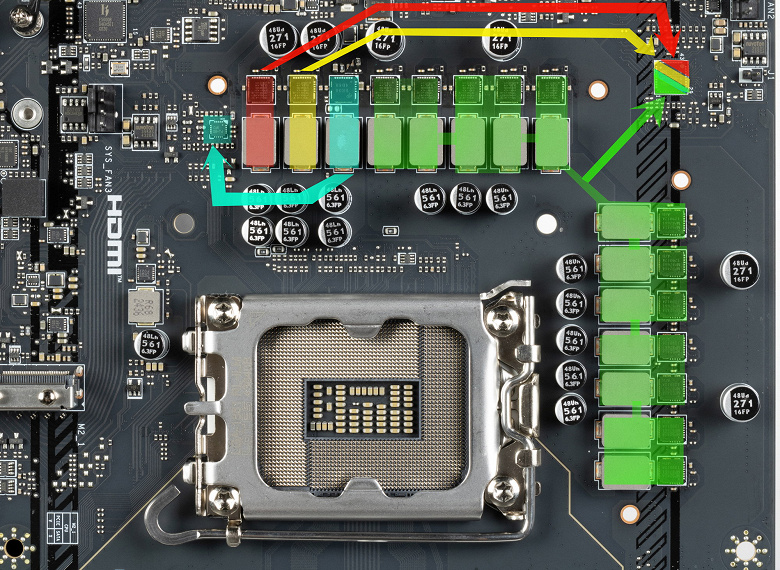

Питание процессора организовано по схеме с 15 фазами: 12 для VCore (ядра процессора), одна для iGPU (интегрированного графического ядра), одна для VCCSA (System Agent, кольцевая шина) и одна для VNNAON (управления энергосбережением).

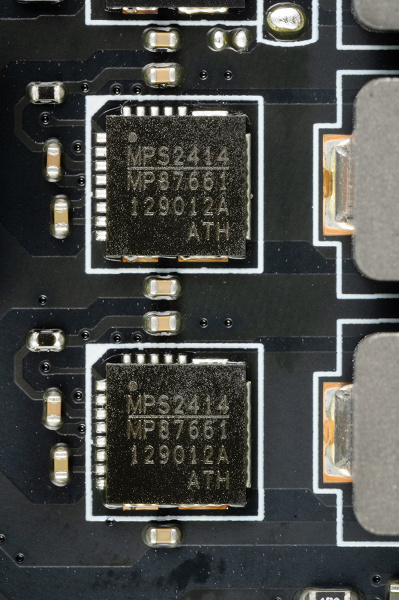

Каждый канал фазы VCore, VCCSA и VNNAOM оснащен суперферритовым дросселем и драйвером питания MP87661 DrMOS производства Monolithic Power Systems с током 60 А.

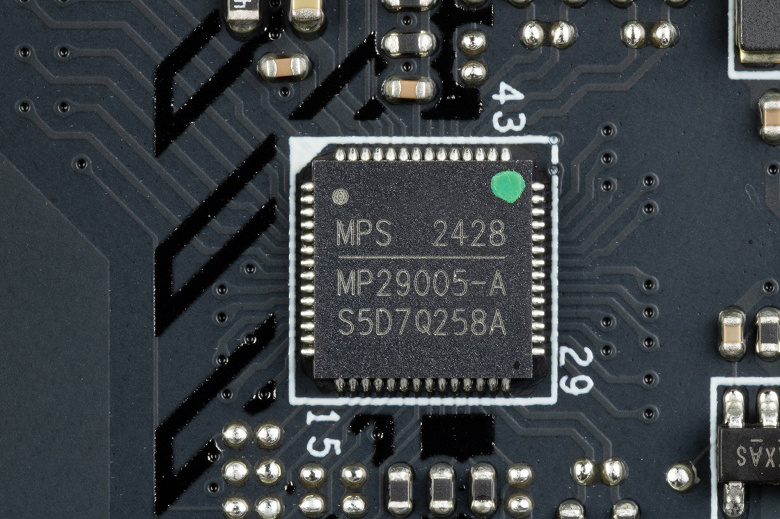

Управление схемой питания осуществляет ШИМ-контроллер MP29005 от MPS. MP29005 поддерживает до восьми фаз, поэтому управление фазами для VCore выполняется параллельно: две группы по шесть фаз, одна фаза VCCSA и одна фаза VNNAOM – всего восемь фаз.

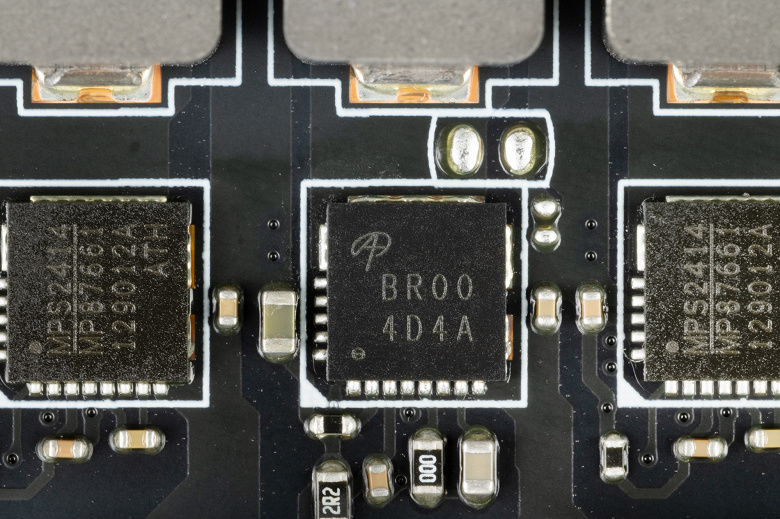

Кроме дросселя, канал фазы питания интегрированной графической карты оборудован модулем AOZ5516QI DrMOS от компании Alpha&Omega Semi с током до 60 ампер.
Его регулирует отдельный ШИМ-контроллер от неидентифицированного производителя.
Теперь про охлаждение.

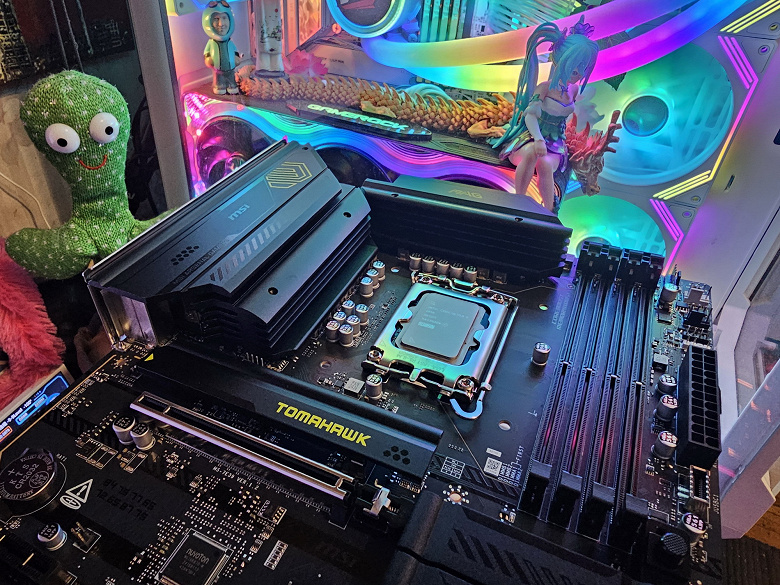

Каждый элемент, способный к интенсивному нагреванию, оснащен собственным радиатором.
Как видно, чипсет охлаждается одним радиатором, а секция VRM — двумя отдельными радиаторами.
Как я отмечал прежде, слоты М.2 оснащены радиаторами: первый имеет собственный, остальные делятся общим.
Новая платформа Intel поддерживает современную память DDR5 в виде CUDIMM. Нововведения направлены на увеличение тактовой частоты работы, что может привести к повышению температуры модулей памяти.
Хочу напомнить, что платы такого типа не оснащаются бэкплейтом.
Подсветка
Все о внешней красоте
В этой ситуации плата подсветки отсутствует, однако есть возможность подключения внешней подсветки через 5 разъемов.
Кто недоволен, может отключить подсветку через программу.
Регулировать подсветку можно при помощи программы Mystic Light, которая входит в пакет MSI Center.
Программное обеспечение под Windows
Фирменное ПО MSI
Все программы можно загрузить с веб-сайта разработчика. MSI.com.
Управлять устройством можно с помощью программы MSI Center.
Существуют аналоги программ GeForce Experience от Nvidia и настройки в драйверах от AMD, позволяющие автоматически устанавливать в играх оптимальные параметры для конкретной конфигурации компьютера.
Настройка платы возможна не только по частотам или вольтажам, но и регулированием работы вентиляторов. Новая функция ПО позволяет управлять всеми вентиляторами с помощью ИИ, учитывая нагрев CPU и GPU. В расчет берутся данные через драйверы от Nvidia, AMD, Intel, а также собственного датчика на материнке возле видеокарты.
Возможен переход к классическим настройкам работы вентиляторов.
Слежение за состоянием — важное свойство всех современных программ.
Если не желаете самостоятельно настраивать работу процессора, памяти, системы охлаждения и подсветки, можно доверить это искусственному интеллекту.
Настройки BIOS
Что нам дают тонкости настроек в BIOS

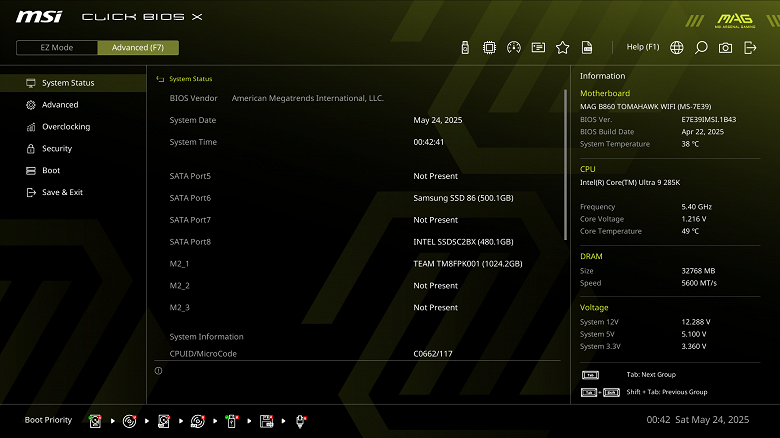

Все современные материнские платы оснащены UEFI (Unified Extensible Firmware Interface), представляющими собой мини-операционные системы. Для доступа к настройкам во время загрузки компьютера обычно используется клавиша Del или F2.

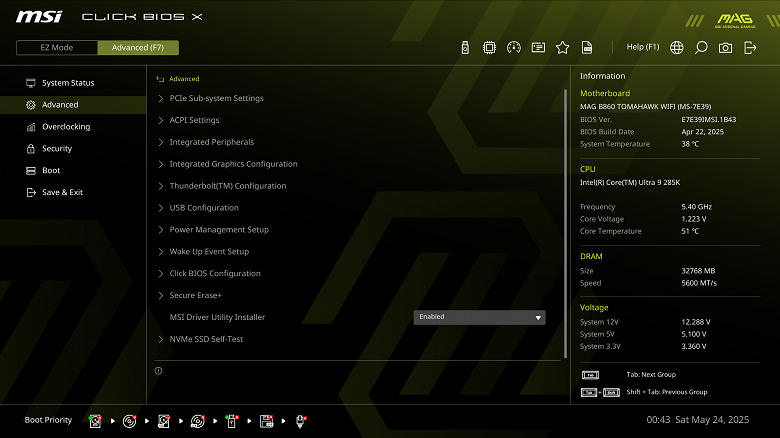

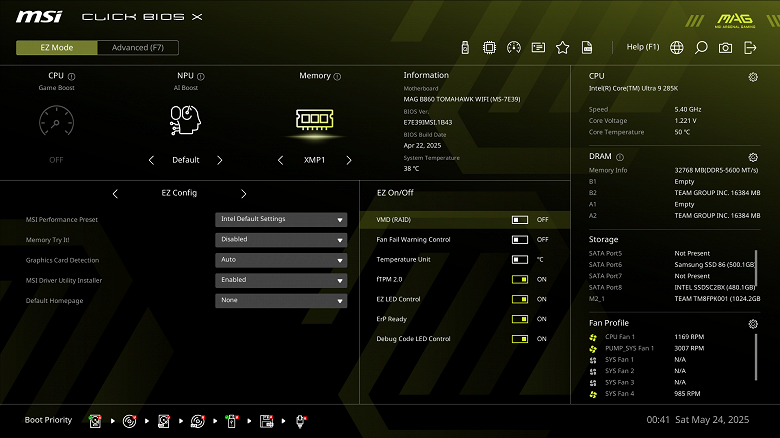

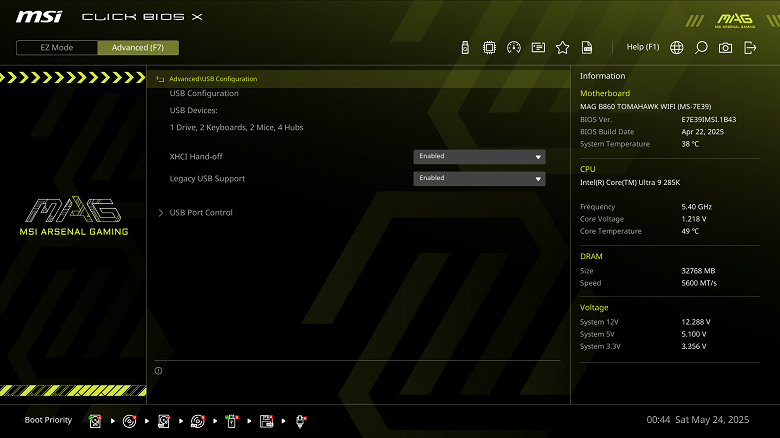

Переходя в раздел «Advanced» (либо нажимая F7), мы получаем доступ к «продвинутому» меню из общего «простого» меню EZ Mode, где настроек меньше.
Управление внешними устройствами реализовано по общепринятым стандартам: доступ к каждому элементу (узлам, слотам, портам), возможность изменять режимы функционирования, включение и выключение.

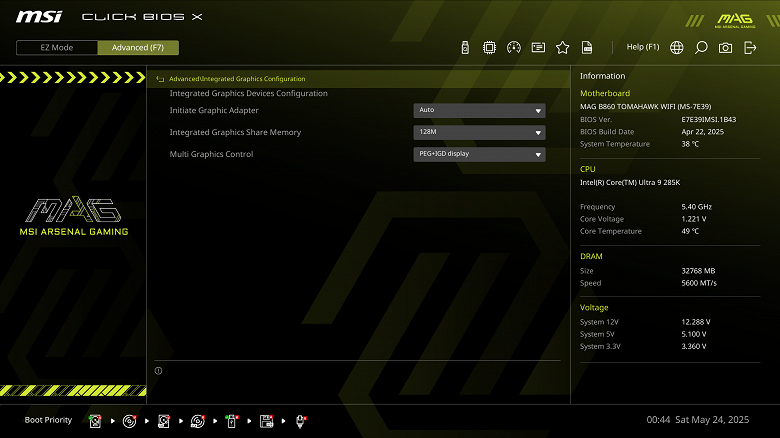

В данном разделе важно уделить внимание управлению M.2 и слотами PCIe. Помните, что два слота PCIe разделяют ресурсы.

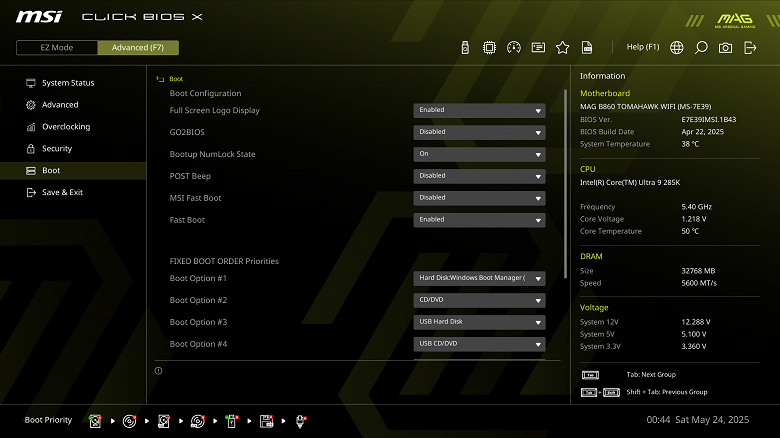

Настройка параметров загрузки, мониторинг и функции BIOS всем знакомы. В этом же разделе доступна утилита для настройки работы гнезд для вентиляторов.

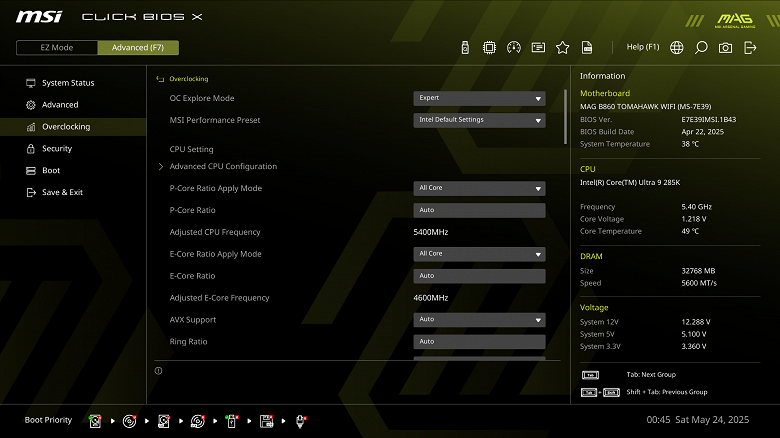

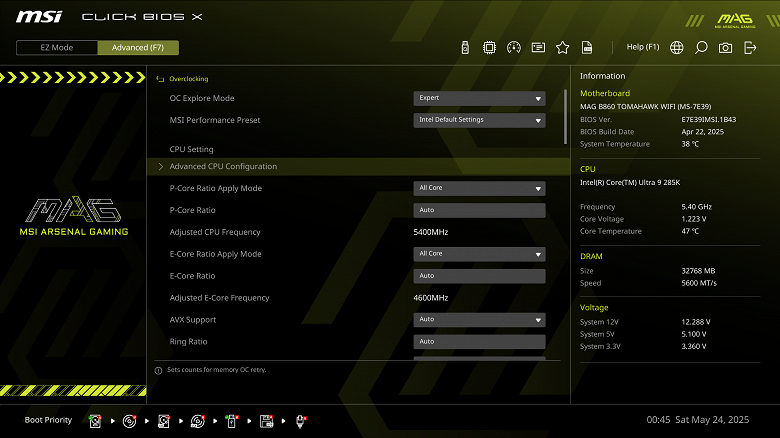

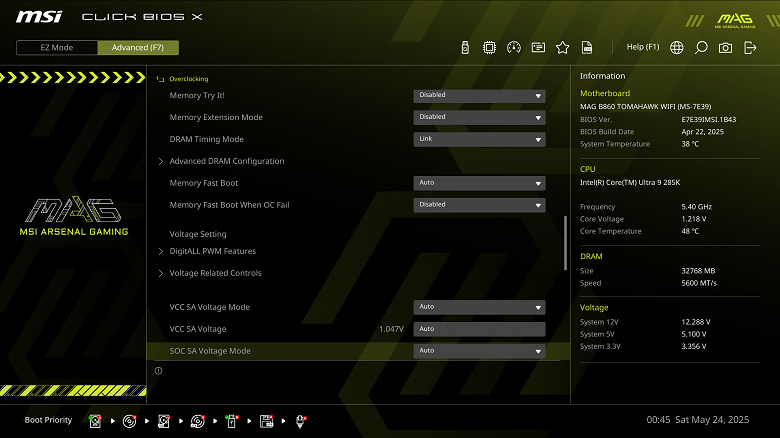

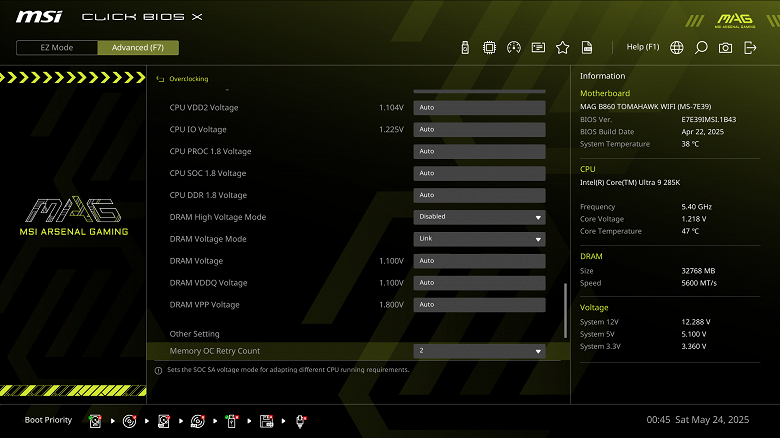

Для ускорения работы доступны стандартные возможности, предусмотренные процессорами и оперативной памятью DDR5.
Для серий MAG предложений больше чем достаточно, но для современных процессоров множество опций оказывается неактуальными, поскольку современные процессоры сами работают на высоких частотах.
Работоспособность (и разгон)
Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата MSI MAG B860 Tomahawk WiFi;
- процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
- Оперативная память TeamGroup T-Force Delta RGB объемом 32 гигабайт (2 модуля по 16 гигабайт) DDR5 с частотой работы 7600 МГц и задержкой CAS 36.
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО G.Skill Royal Shield 36W;
- корпус Cougar FV270;
- телевизор LG 55Nano956 (55″ 8K HDR);
- Клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- Тест производительности физики 3DMark Fire Strike.
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.14

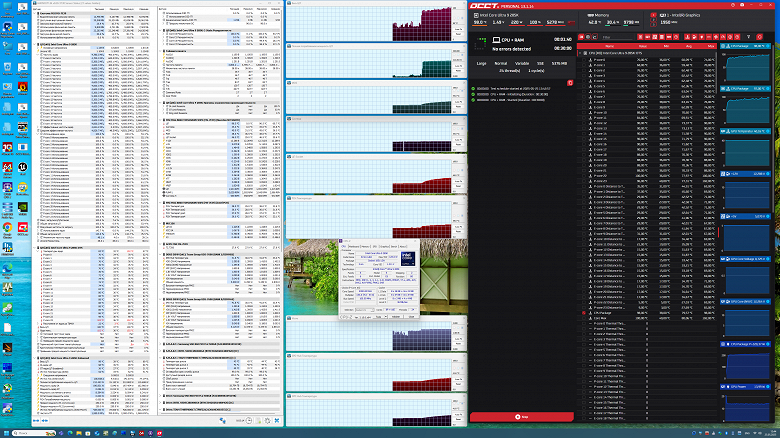

Включаем всё с использованием заводских настроек (в BIOS – профиль от Intel). После этого запускаем тесты OCCT.
Режим авторазгона обеспечил до 5,3–5,4 ГГц по P-ядрам и 4,6 ГГц по всем E-ядрам. В этом поколении процессоров каждое ядро имеет по одному потоку, так что гипертрейдинга больше нет. Потребление достигало 212 Вт. Из-за завышенного вольтажа VCore процессор иногда перегревался выше 100 °С, несмотря на усиленное охлаждение, и входил в тротлинг. Проблема, скорее всего, в некорректно реализованном профиле настроек MSI, поскольку используемый профиль в BIOS – тот, что рекомендует Intel.
Успех авторазгона сильно зависит от системы питания. Все ШИМ-контроллеры программируются, о них можно узнать в UEFI BIOS, где также хранятся режимы работы CPU.
Кроме того, Intel накладывает ограничения из-за позиционирования чипсета B860: изменить частоту базовой шины нельзя, поэтому разгон для процессоров с заблокированным множителем невозможен.
Выводы
MSI MAG B860 Tomahawk WiFi Для платформы Intel LGA1851 доступна относительно недорогая материнская плата, цена которой при начале продаж составляла свыше 22 тысяч рублей.
У неё 17 портов USB различных видов: 1 USB4 (Type-C), 5 USB 3.2 Gen2 (Type-A и Type-C) и 2 USB 3.2 Gen1. Плата включает слот PCIe х16 с 16 линиями PCIe 5.0 от процессора, а также слоты PCIe x1 и PCIe x4, подключенные к чипсету (рассматриваются как один слот). Три слота M.2: один напрямую к процессору по линиям PCIe 5.0, два других — к чипсету B860 по линиям PCIe 4.0.
Платевой набор располагает четырьмя портами SATA и семью разъемами для вентиляторов. Система питания процессора эффективна, позволяя работать даже высокопроизводительным процессорам с разблокированным множителем при достаточном запасе мощности для разгона (хотя потребуется снизить избыточное напряжение на ядре процессора — ожидаем исправления в новой версии BIOS). В конструкции платы предусмотрена эффективная система охлаждения, все слоты M.2 оснащены радиаторами. В плане сетевых возможностей: скоростной проводной контроллер 5 Гбит/с и современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. К достоинствам можно отнести возможности подключения дополнительных RGB-устройств.
Для материнской платы такой стоимости возможности весьма приемлемы.
