Обзор материнской платы Maxsun Terminator B650M WiFi6

Продолжается изучение конструкции плат, возможностей систем питания и периферийных устройств, предоставляемых вместе с программно-аппаратным комплектом.

Исследование процессоров — в своем разделе.

Системные чипсеты от AMD 800-й серии, выпущенные для процессоров Ryzen 9000, уже давно доступны. Мы изучали материнские платы на базе X870E, X870, B850 и отмечали, что в целом, кроме поддержки USB4 через сторонний контроллер, чипсеты 800-й серии от 600-й не отличаются. Используются те же микросхемы Promontory21. X870 состоит из одного чипа Promontory21 и де-факто это B650E. X870E точно повторяет все возможности X670E (плюс навязанная AMD поддержка USB4), а B850 – это по сути B650.

Возвращаясь к актуальным темам, выход плат с чипсетами 800-й серии повлиял на снижение цен аналогов на базе AMD X670/B650. С момента выпуска таких плат прошло много времени, и их количество по-прежнему велико, поскольку изначально цены были завышены. Сейчас подобные материнские платы стали весьма привлекательными для покупателей. Поэтому изучение плат на базе актуальных чипсетов продолжается. В лаборатории появилась плата на базе среднего чипсета AMD B650.

Чипсеты B650 и B650E, а также X670 и X670E отличаются поддержкой версий PCIe: для чипсетов без буквы «E» — PCIe 4.0 для слота PCIe x16, а для чипсетов с буквой «E» — PCIe 5.0 для того же слота.

Таблица основных отличий чипсетов B650 и X670.

Особенности	B650/B650E	X670/X670E
Совместимость с процессорами AMD	Ryzen 7xxx/8xxx/9xxx	Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор)	4.0 & 5.0/5.0	4.0 & 5.0/5.0
Количество линий PCIe (процессор)	28	28
Число PCIe-линий процессора, соединяющих его с чипсетом.	x4 PCIe 4.0	x4 PCIe 4.0
Версия PCIe (чипсет)	3.0 & 4.0	3.0 & 4.0
Количество линий PCIe (чипсет)	12 (8 x 4.0 & 4 x 3.0)	20 (12 x 4.0 & 8 x 3.0)
Поколение ОЗУ	DDR5	DDR5
Количество каналов ОЗУ	2	2
Максимальное количество слотов ОЗУ	4	4
Максимальный объем ОЗУ	128 ГБ	128 ГБ
Количество портов SATA 6.0 Gb/s до	4	8
Порты USB 3.2 Gen 2×2 (20Gbps) до	1	2
Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до	6	8
Порты USB 2.0 до	6	12
Возможность разгона по частоте шины	Да	Да

Теперь возвращаемся к самой матплате.

Ранее мы тестировали продукцию компании Maxsun, но до сих пор у нас не было материнской платы этого бренда для платформы AMD AM5. Первой в тестовой лаборатории стала плата из бюджетной серии Terminator. Напомним, что топовая серия у Maxsun – iCraft.

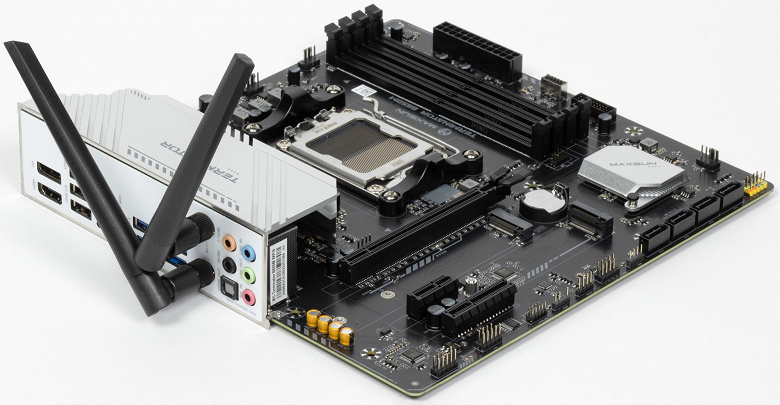

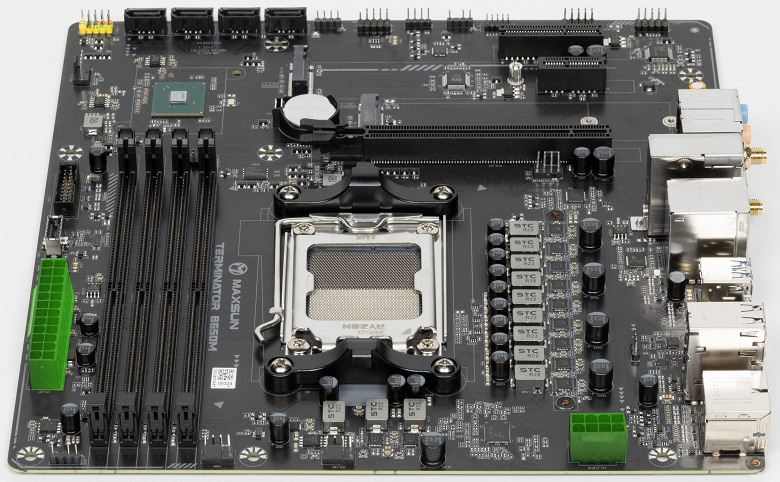

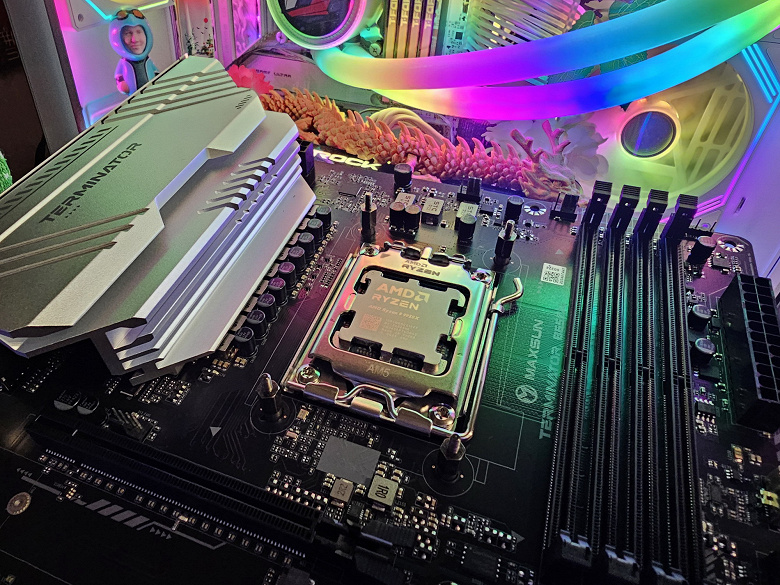

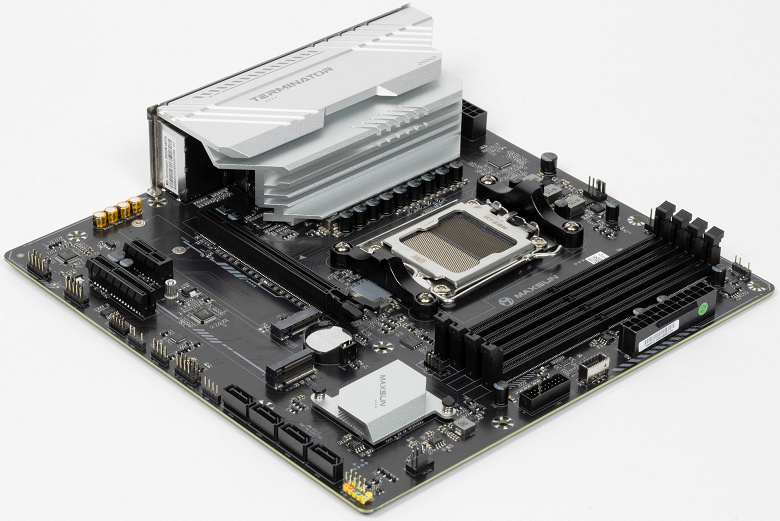

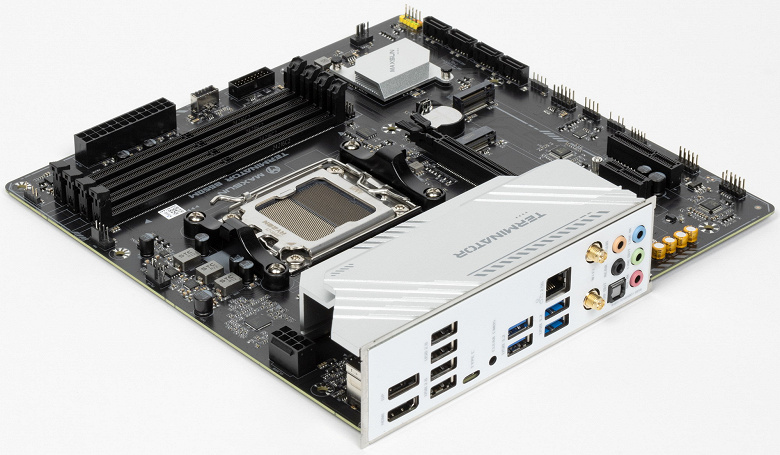

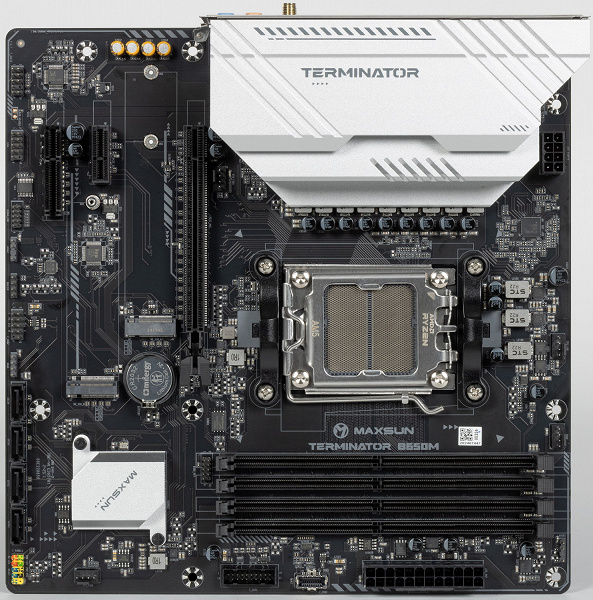

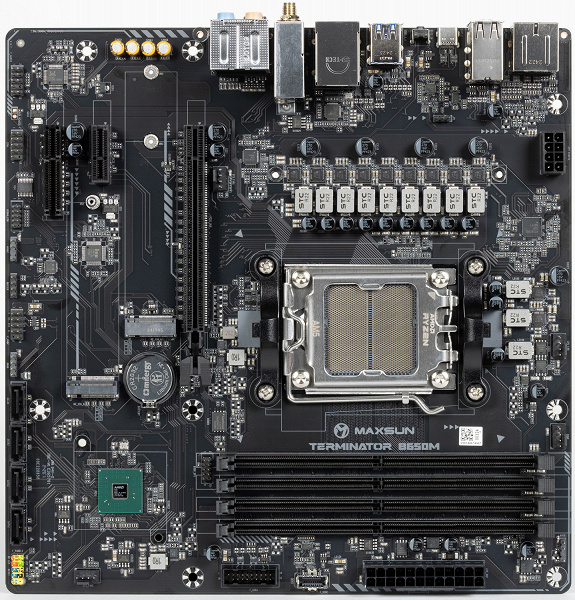

Итак, перед нами Maxsun Terminator B650M WiFi6.

Оплата находится в фирменной упаковке, комплектация помещается в отсек под платежной частью.

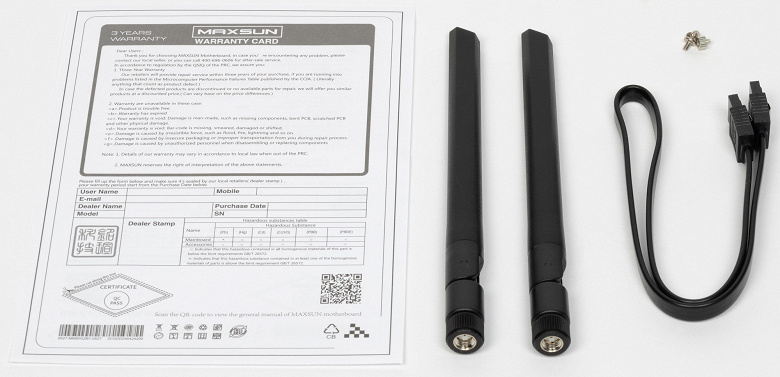

Помимо привычных деталей, таких как руководство пользователя и кабели SATA, в комплект входит набор антенн для беспроводного подключения и комплект «стойка + винт» для слотов M.2.

ПО недоступно в комплекте поставки, но для получения актуальных версий драйверов и программ придётся скачать его с сайта компании.

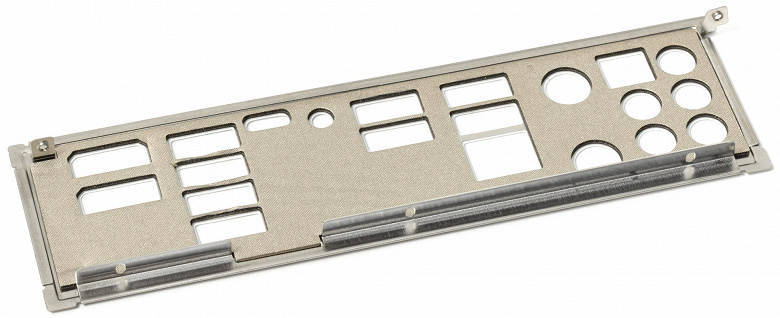

На плате установлена заглушка для задней панели с разъемами.

Форм-фактор

Размеры форм-фактора Micro-ATX составляют 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun Terminator B650M WiFi6 размером 244×244 мм выполнена в форм-факторе Micro-ATX и имеет 8 монтажных отверстий для установки в корпус.

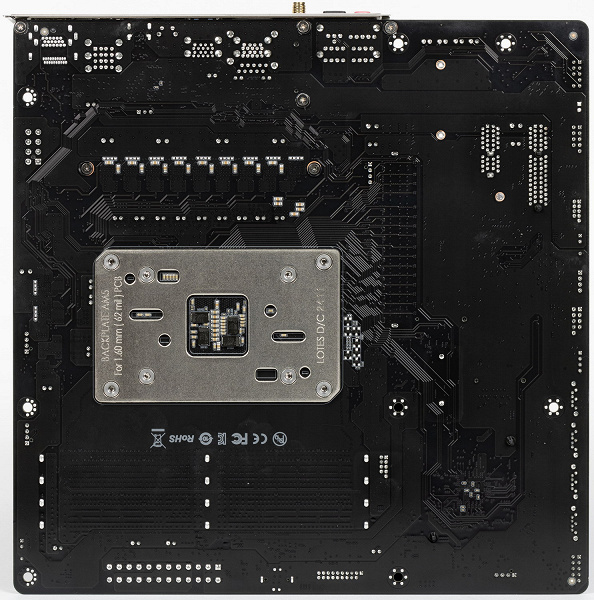

На обратной стороне почти ничего не нарисовано. Основа платы обработана: все места пайки закруглены. Сзади нет металлического слоя.

Технические характеристики

Классический список возможностей устройства.

Поддерживаемые процессоры	AMD Ryzen 7xxx/8xxx/9xxx под AM5
Процессорный разъем	AM5
Чипсет	AMD B650
Память	4 × DDR5, до 256 ГБ, до DDR5-8000 (XMP/Expo), два канала
Аудиоподсистема	1 × Realtek ALC897 (7.1)
Сетевые контроллеры	1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с Беспроводная карта Realtek RTL8852 с поддержкой двухдиапазонного Wi-Fi (Wi-Fi 6E) стандартов 802.11a/b/g/n/ac/ax, частот 2,4 и 5 ГГц, плюс Bluetooth версии 5.2.
Слоты расширения	1 × PCI Express 4.0 x16 (PCIe x16_1, CPU) 1 × PCI Express 4.0 x4 ( режим x4) (B650) 2 × PCI Express 4.0 x1 ( режим x1) (B650)
Разъемы для накопителей	4 × SATA 6 Гбит/с (B650) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2280)
USB-порты	2 × USB 2.0: 1 внутренний разъем на 2 порта (B650) Четыре порта USB 2.0 типа А (черного цвета) располагаются сзади корпуса (B650). 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B650) В наличии четыре порта USB 3.2 Gen1 типа A цвета синий на задней панели (B650). 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (CPU) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
Разъемы на задней панели	4 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 4 × USB 2.0 (Type-A) 1 × RJ-45 2 антенных разъема 1 кнопка обновления BIOS 1 оптический аудиоразъем S/PDIF 5 аудиоразъемов типа миниджек 1 × HDMI 2.0b 1 × DP 1.4
Прочие внутренние элементы	24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 Четыре разъема для подключения четырехконтактных вентиляторов и блоков жидкостного охлаждения. 1 разъем для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты Аудиоразъем на передней панели корпуса. 1 разъем COM-порт Два разъема для подключения управления с лицевой панели корпуса.
Форм-фактор	Micro-ATX (244×244 мм)
Ориентировочная стоимость	Цена составляла не менее четырнадцати тысяч рублей по состоянию на время написания обзора.

Функции выполняются чипсетом, процессором и памятью.

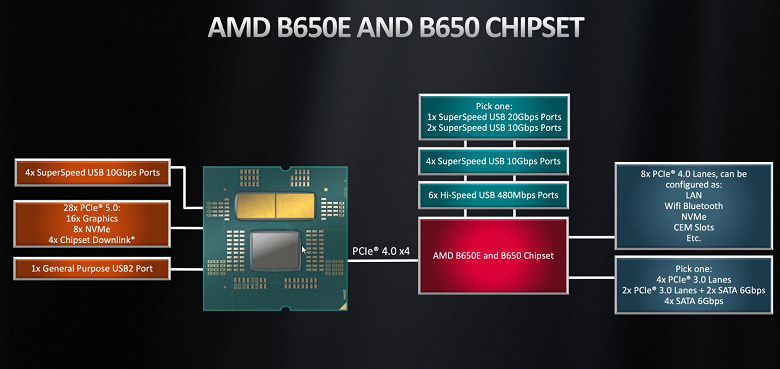

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• Двадцать восемь линий ввода-вывода (включая PCI-E 5.0, при работе с A620 пониженных до версии 4.0).

  • Четыре линии (в случае чипсета A620 пониженные до версии 3.0) предназначены для взаимодействия с чипсетом.
  • 16 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • Четыре остальных параметра могут изменять производители плат для компьютеров.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • Четыре линии (в случае чипсета A620 пониженные до версии 3.0) предназначены для взаимодействия с чипсетом.
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • Остальные четыре можно настроить производителями плат различным образом.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • Четыре линии (в случае чипсета A620 пониженные до версии 3.0) предназначены для взаимодействия с чипсетом.
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • Другие два можно настраивать производителями плат для компьютеров по желанию.

В свою очередь чипсет B650/B650E поддерживает до:

• 6 портов USB 3.2 Gen2,
• 1 порт USB 3.2 Gen2x2,
• 6 портов USB 2.0,
• 12 линий ввода-вывода:
  • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
  • Линии интерфейса PCIe третьего поколения допускают подключение до четырех портов SATA.

В итоге, союз B650/B650E+Ryzen 7000/9000 даёт.

• 16 PCI-E 5.0 линий для видеокарт (от процессора);
• 1 порт USB 3.2 Gen2x2 (от чипсета);
• 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
• 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
• Набор из четырех портов SATA с пропускной способностью 6 Гбит/с (используют линии PCIe 3.0 от чипсета).
• Восемь линий PCIe 5.0 исходят от процессора: четыре предназначены для разъёма М.2, остальные четыре формируют различные комбинации портов и слотов по выбору производителя плат.
• Восемь линий PCI-E 4.0 от чипсета позволяют создавать различные конфигурации портов и слотов, в зависимости от модели материнской платы.
• Четыре линии PCI-E третьего поколения от чипсета позволяют формировать различные комбинации портов и слотов в зависимости от производителя плат.

В итоге доступно до 18 портов USB и 20 свободных линий PCI-E (в том числе до 4 портов SATA).

Чипсеты AMD B650 и B650E имеют одинаковые возможности (набор портов и линий), но слот PCIe x16 для видеокарт в B650E использует версию PCIe 5.0, а в B650 — 4.0.

Процессоры Ryzen 7xxx/8xxx/9xxx работают с модулями памяти DDR5, использующими как традиционный Intel XMP (Extreme Memory Profile) с доп. настройкой через Direct Over Clock Profile (DOCP), так и фирменный профиль AMD Expo.

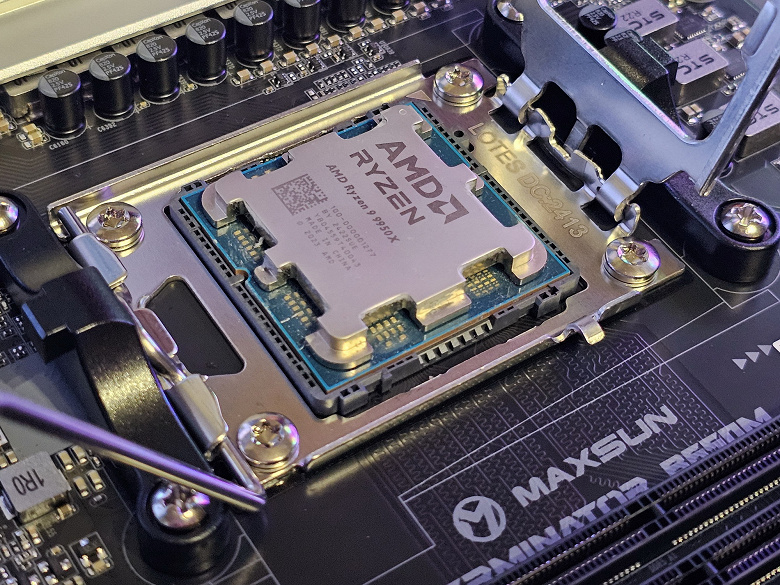

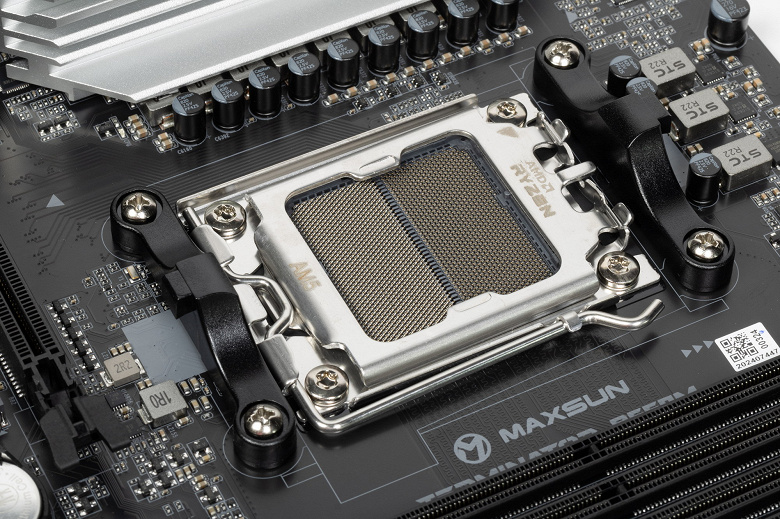

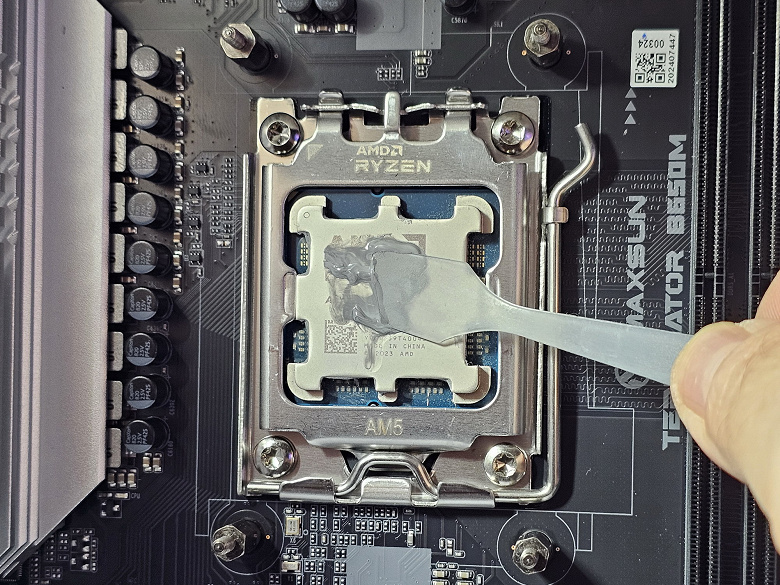

Набор системной платы Maxsun Terminator B650M WiFi6 совместим с процессорами AMD серий 7000, 8000 и 9000, предназначенными для разъема AM5.

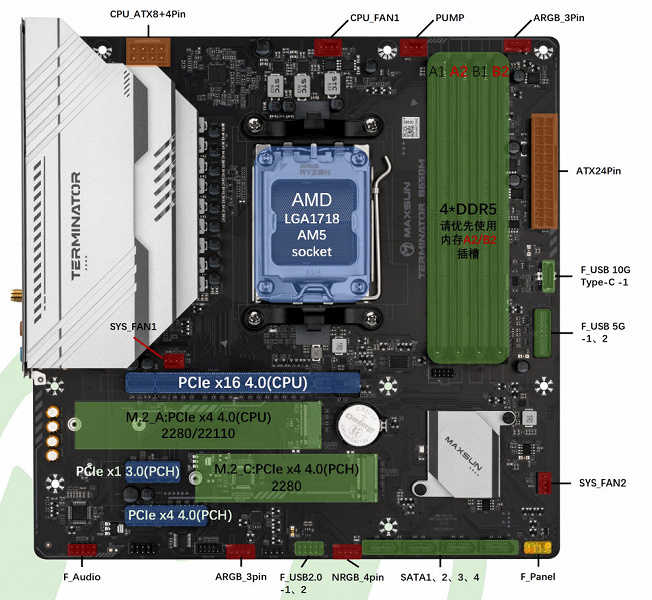

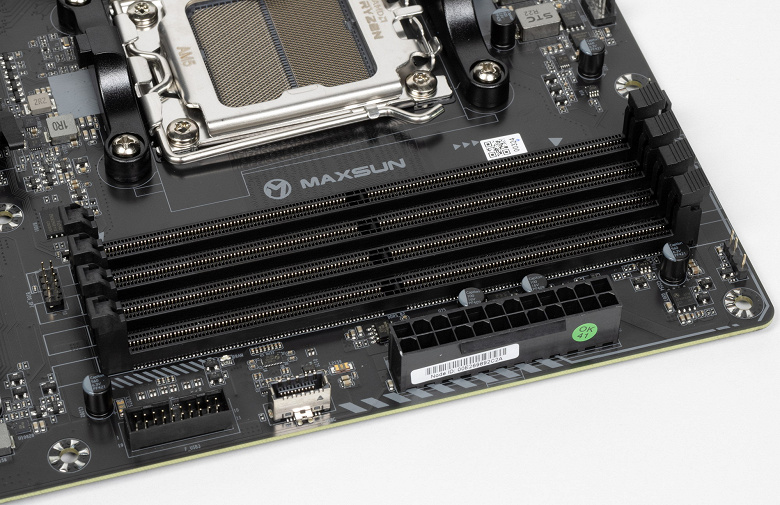

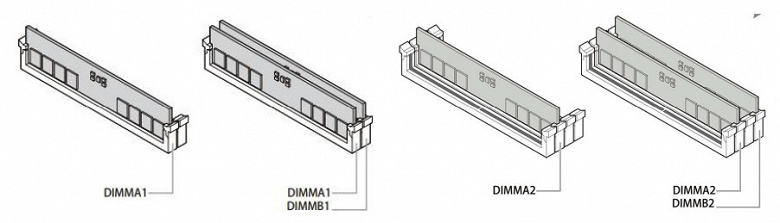

На плате для установки модулей памяти предусмотрены четыре слота DIMM. При использовании двух модулей для работы в режиме Dual Channel их необходимо устанавливать в слоты А2 и В2. Плата поддерживает небуферизованную память DDR5, максимальный объем памяти может достигать 256 ГБ. Поддерживаются профили XMP и Expo.

DIMM-слоты лишены металлической рамки, предотвращающей деформацию слотов и платы при размещении модулей памяти, а также ограждающей от электромагнитных помех.

Функции по периферии: PCIe, SATA, различные дополнительные устройства.

Ранее рассматривались возможности платформы B650 с процессорами Ryzen, теперь рассмотрим воплощение этих возможностей в данной материнской плате.

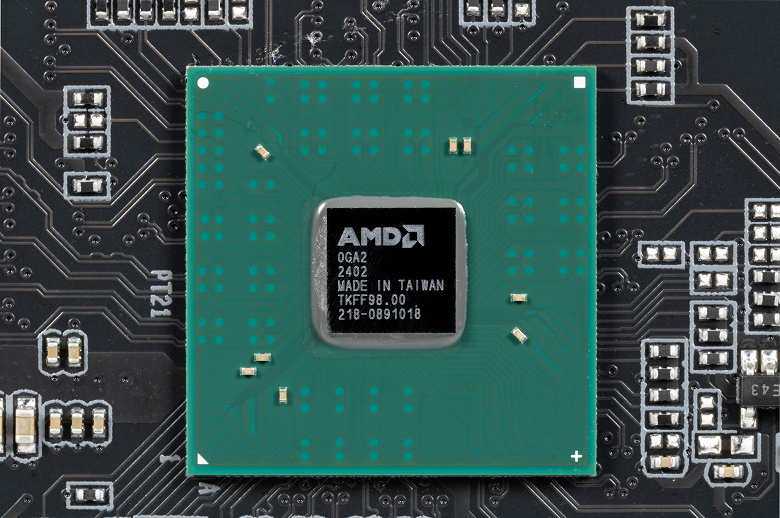

Кроме портов USB, о которых поговорим позднее, чипсет B650 имеет 12 линий PCIe. Рассмотрим, сколько линий отводится для поддержки каждого элемента.

• Слот PCIe x1 (1 линия PCIe 4.0);
• Слот PCIe x4 (4 линии PCIe 4.0);
• SATA 0,1,2,3 (4 линии PCIe 3.0);
• Realtek RTL8125BG (Ethernet 2.5 Gb/s) (1 линия PCIe 4.0);
• Realtek RTL8852 WIFI/BT (Wireless) (1 линия PCIe 4.0)

Из 11 линий PCIe 7 версий 4.0 и 4 версий 3.0 заняты, включая 4 порта SATA на базе B650.

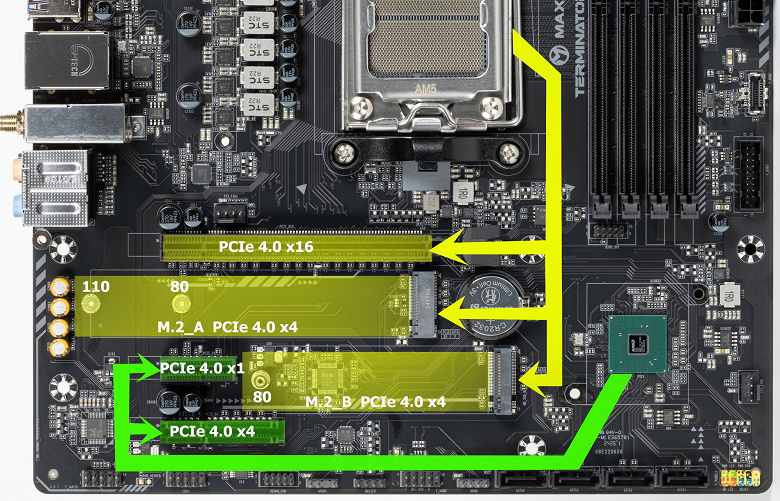

Рассмотрим далее работу процессоров в представленной конфигурации. Все Ryzen 7xxx/9xxx оснащены 24 линиями PCIe (плюс 4 линии на связь с чипсетом). Обратим внимание на распределение линий.

• Порт M.2 (M.2_A) (4 линии PCIe 4.0);
• Слот PCIe x16 (16 линий PCIe 4.0);
• Порт M.2 (M.2_B) (4 линии PCIe 4.0)

Все линии от процессора также заняты.

Процессоры Ryzen имеют встроенный контроллер High Definition Audio (HDA), поэтому связь с аудиокодеками старых версий осуществляется через эмуляцию PCI шины. Realtek RTL4080/4082 – исключение, поскольку ему требуется линия USB 2.0 от чипсета. В нашем случае Realtek RTL897 получает данные от CPU. Контроллер беспроводной связи использует линию USB 2.0 от CPU.

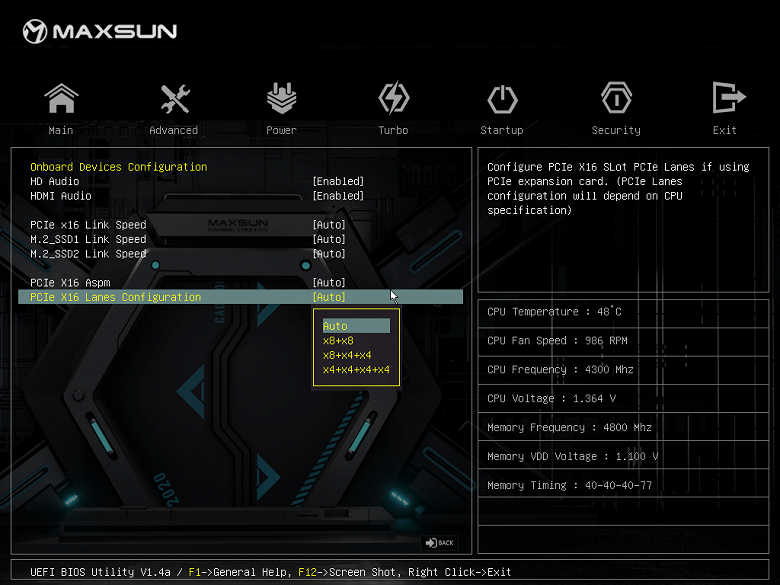

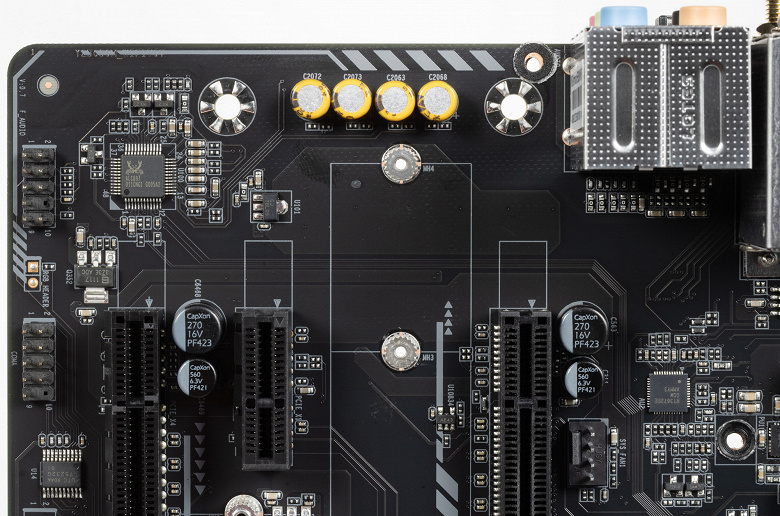

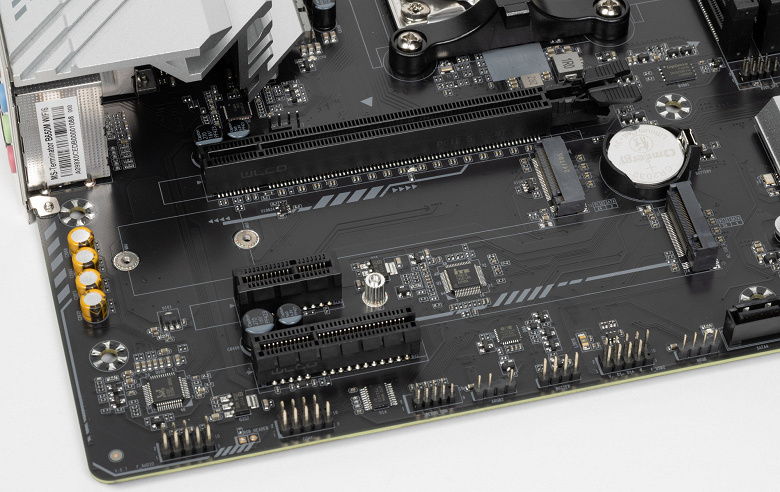

На плате доступны три слота PCIe: один в формате PCIe x16, ещё один PCIe x4 и один PCIe x1. Самый длинный слот PCIe x16 получает информацию от процессора и поддерживает 16 линий PCIe, остальные два получают данные от чипсета B650.

Слот PCIe x16 без металлического усиления снижает надёжность.

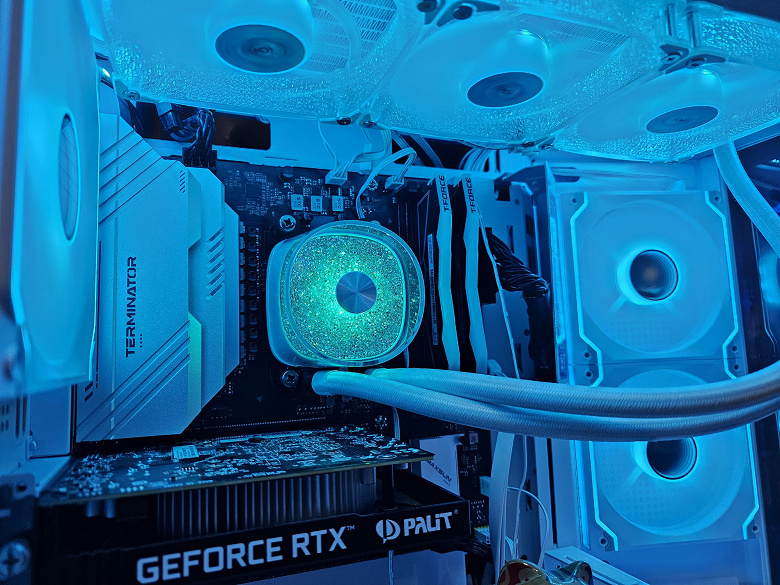

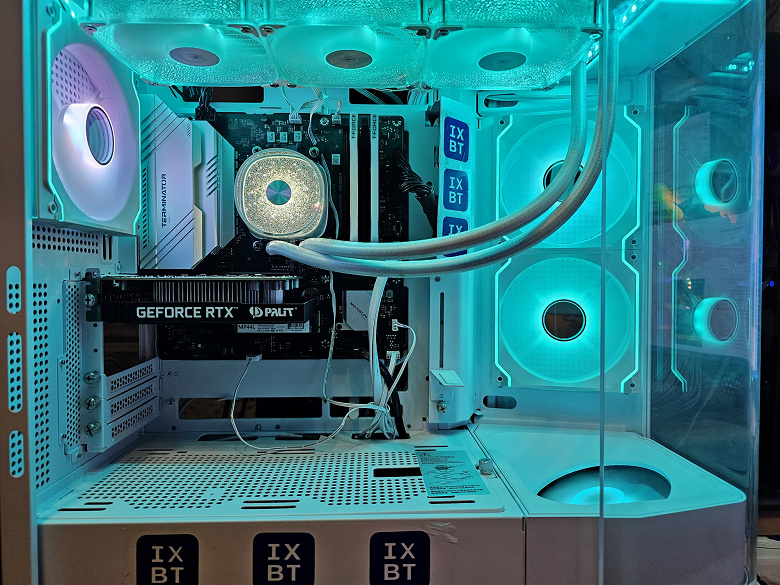

Плату можно использовать для сборки системы охлаждения любых габаритов. Отсутствие переключения режимов работы слотов исключает необходимость в мультиплексорах. Точно так же отсутствует потребность в усилителях сигнала PCIe 4.0.

На очереди — накопители.

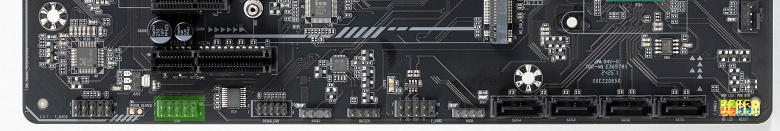

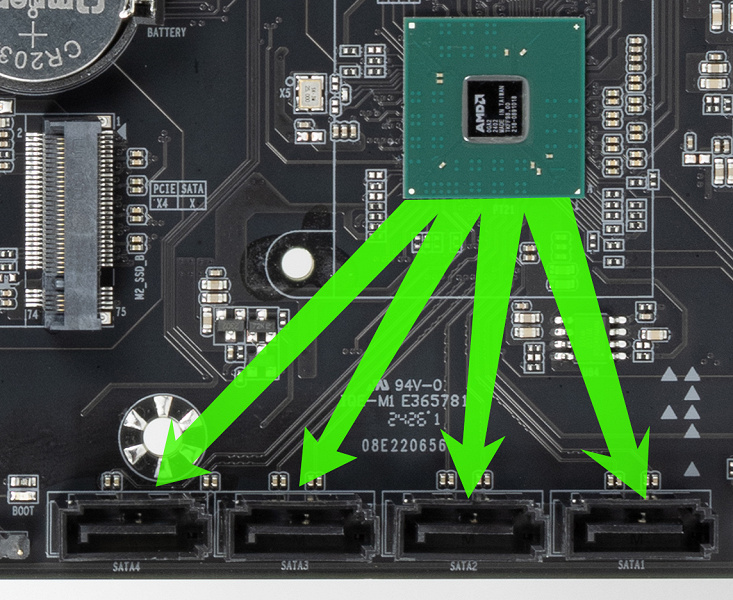

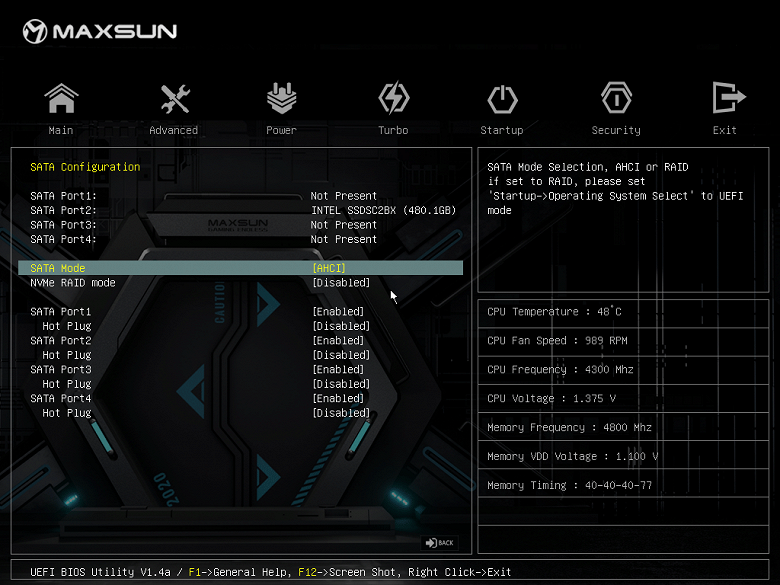

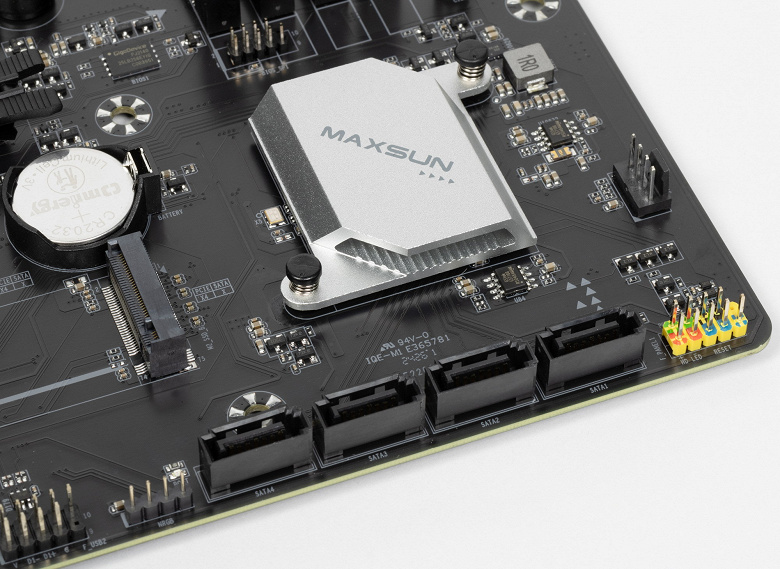

Плате доступно 4 разъема Serial ATA со скоростью 6 Гбит/с и 2 слота для накопителей формата M.2. Порты SATA 1,2,3,4 работают через чипсет B650 и поддерживают конфигурацию RAID.

В материнской плате два разъема типа М.2.

Слот M.2_A и B подключаются к процессору (PCIe 4.0) и получают данные напрямую. Все слоты работают с модулями. только Модель оснащена слотами PCIe. Оба слота принимают модули размером 2280, а слот M.2_A также принимает модули 22110.

Оба M.2 слота не оснащены охлаждением.

Отсутствуют кнопки включения и перезагрузки, но доступен сброс CMOS с помощью кнопки на обратной стороне устройства.

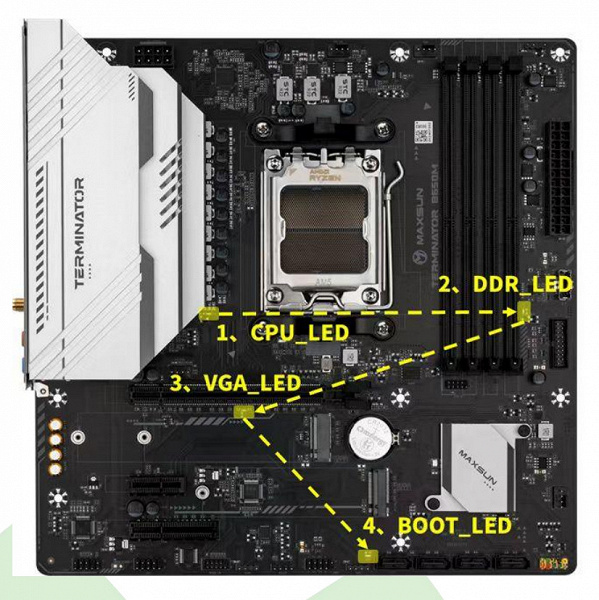

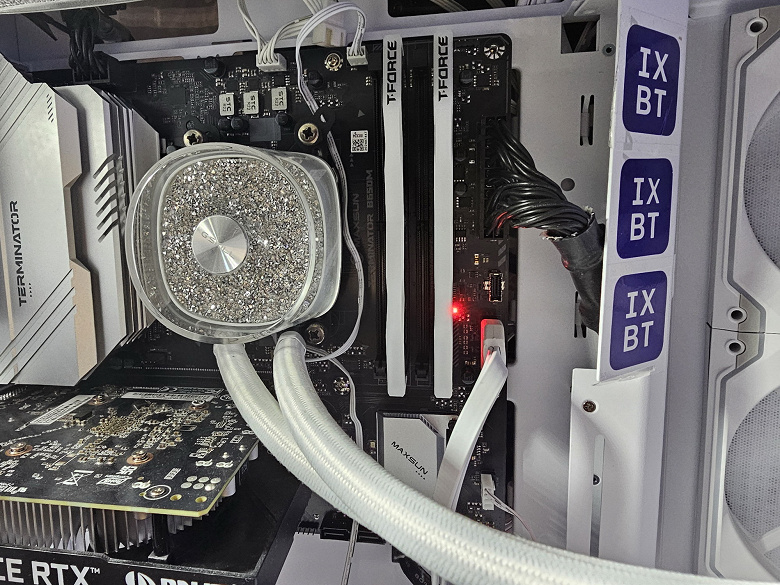

Плата оснащена световыми индикаторами, сигнализирующими о возможных неполадках в отдельных элементах системы.

При активации компьютера и переходе к загрузке операционной системы отсутствие свечения индикаторов свидетельствует об отсутствии проблем. Ввиду их расположения на плате контроль за индикаторами визуально затруднителен.

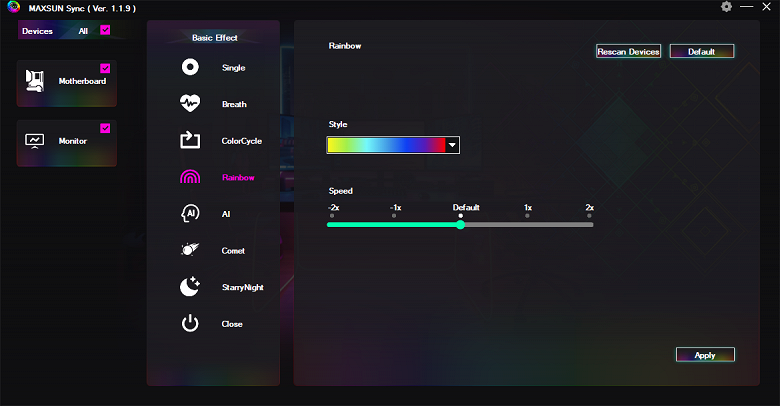

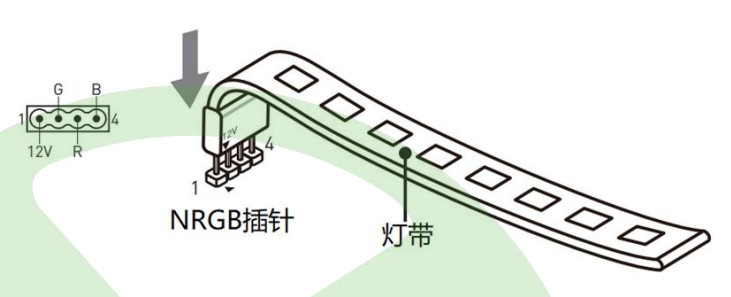

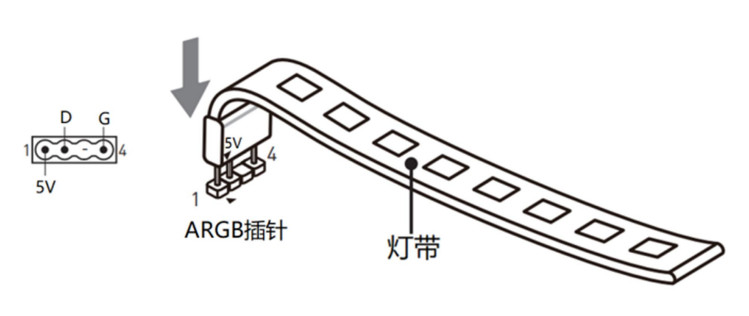

Материнская плата поддерживает подключение RGB-подсветки. Для этого предусмотрено три разъема: два для адресуемых ARGB-лент и устройств (5 В, 3 А, до 15 Вт), отмеченные зеленым цветом, и один для неадресуемых RGB-лент и устройств (12 В, 3 А, до 36 Вт), отмеченный красным цветом.

Для всех материнских плат с поддержкой подсветки подключения обычно стандартное.

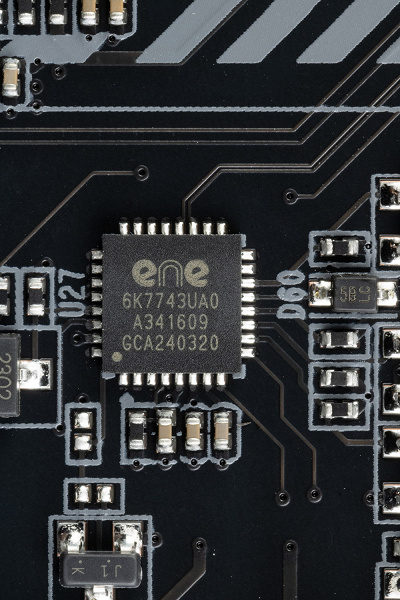

Контроллер от ENE Technology отвечает за синхронизацию работы подсветки.

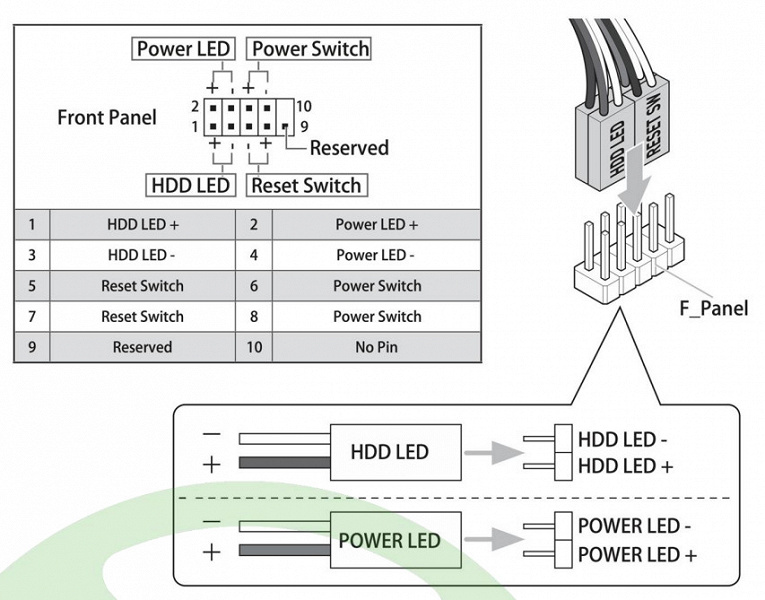

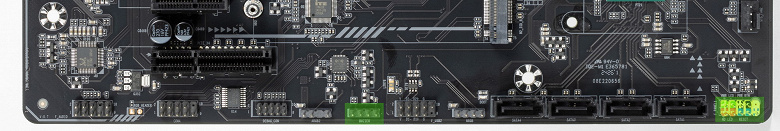

В наличии также стандартный комплект штырьков FPanel для присоединения кабелей к лицевой, ныне часто применяемой как фронтальной, так и верхней, боковой панелям корпуса.

В материнской плате отсутствует функция холодного обновления BIOS.

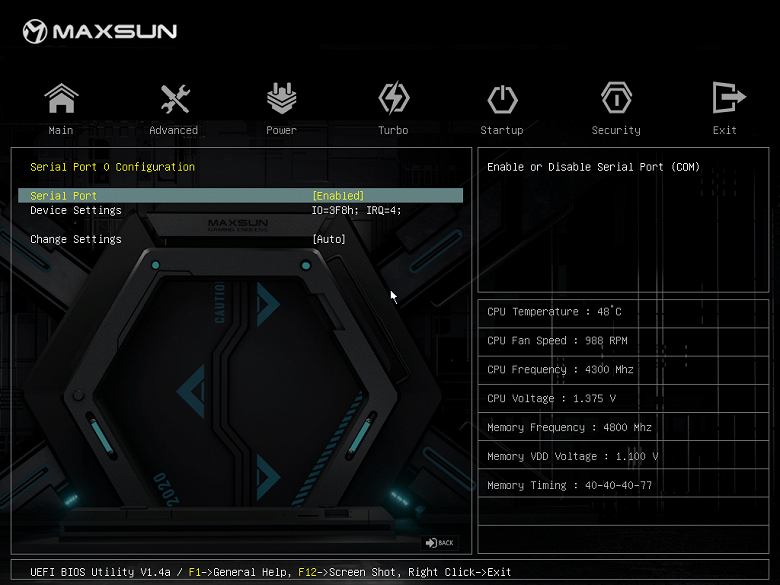

Финальным дополнением является COM-порт, предназначенный для работы со старыми устройствами, имеющими этот тип разъема.

Возможности подключения: порты USB, сетевой разъем, интерфейсы ввода-вывода.

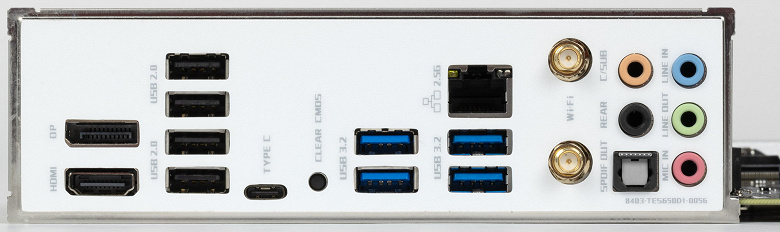

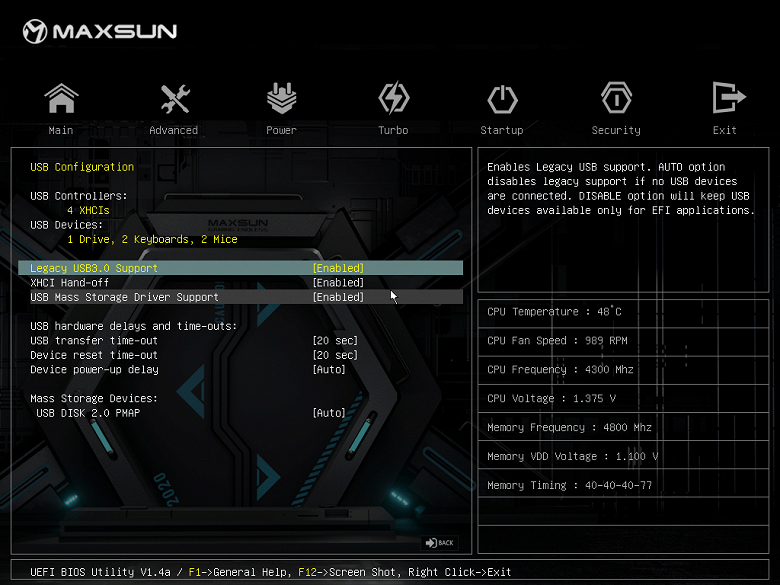

Внимания теперь уделяем USB-портам и другим интерфейсам. Начнём с задней панели, где расположены большая часть из них.

Чипсет B650 может предоставить до 6 портов USB 3.2 Gen2/1, 1 порт USB 3.2 Gen2x2 и 6 портов USB 2.0. Процессоры Ryzen 7000/9000 поддерживают до 4 портов USB 3.2 Gen2 и 1 порт USB 2.0.

Мы также учитываем наличие 12 линий PCIe от чипсета для поддержки накопителей, сетевых и других контроллеров (как я ранее показывал, 11 линий используются по-разному).

Сколько всего портов USB на материнской плате? Четырнадцать.

Два порта USB 3.2 Gen2 функционируют через ЦП, один выведен на задней панели как порт Type-C, а второй – в качестве внутреннего порта Type-C.

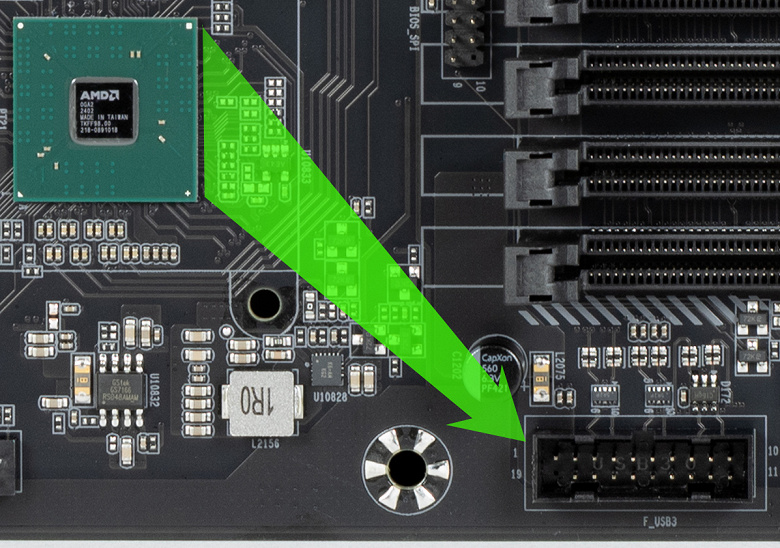

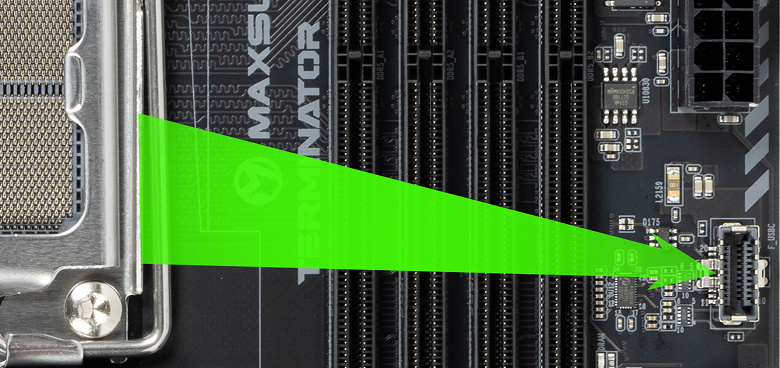

Для подключения к разъему на передней панели корпуса. Шесть портов USB 3.2 Gen1: все реализованы через B650, два из которых — внутренние разъемы.

На материнской плате два порта, а на задней панели — четыре порта Type-A синего цвета. 6 портов USB 2.0/1.1, реализованных через чип B650, включают в себя 4 порта Type-A черного цвета на задней панели и 2 внутренних разъема.

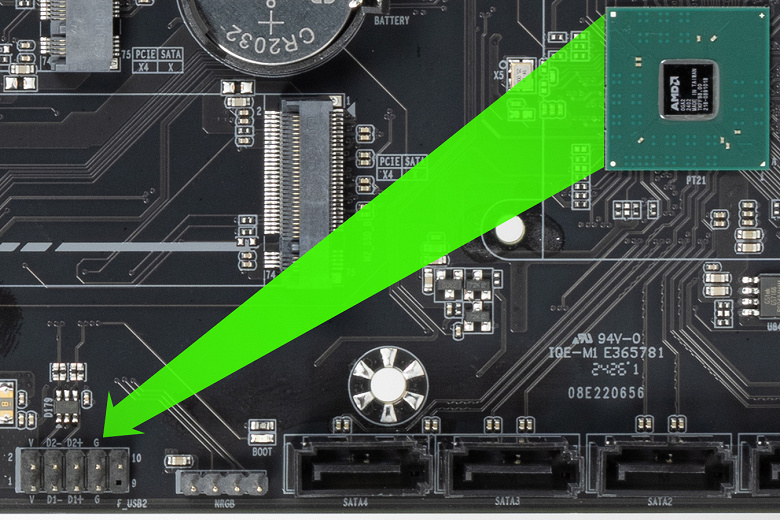

на материнской плате на 2 порта.

Помните о том, что контроллер с поддержкой Bluetooth/Wi-Fi (RTL8852) работает через USB-линии. 1 линия USB 2.0 от CPU).

В данном случае аудиокодек Realtek ALC897 функционирует с использованием HDA (линии USB не задействованы).

Благодаря чипсету B650 доступны высокоскоростные порты USB.

• + 6 выделенных USB 3.2 Gen1

= 6 высокоскоростных портов. Плюс 6 выделенных портов USB 2.0.

Ну и 11 линий PCIe, выделенных на поддержку иной периферии. В итоге модель B650 имеет 17 высокоскоростных портов. .

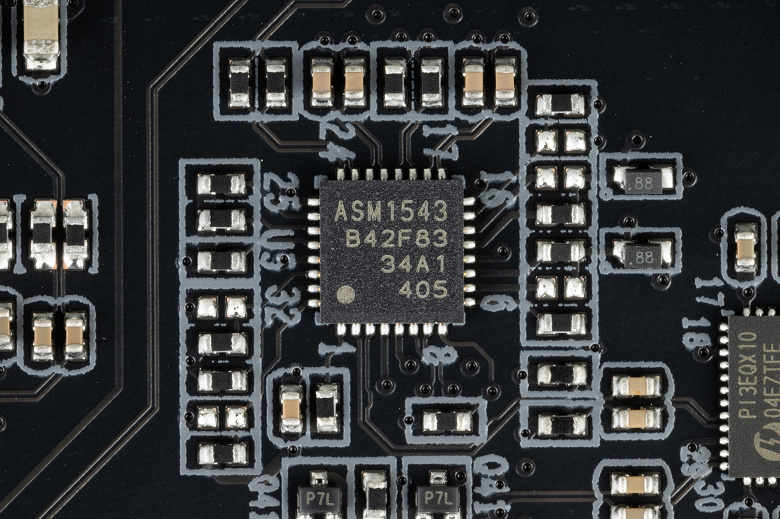

Все высокоскоростные USB порты типа C имеют драйверы переподключения.

Теперь о сетевых делах.

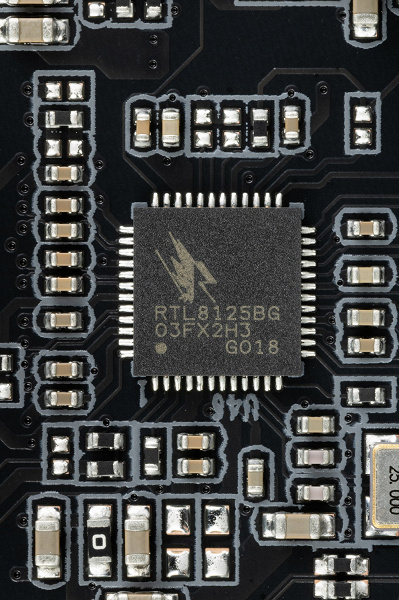

На материнской плате установлено достаточно средств для связи. Есть один быстрый контроллер Ethernet – Realtek RTL8125BG, поддерживающий стандарт 2,5 Гбит/с.

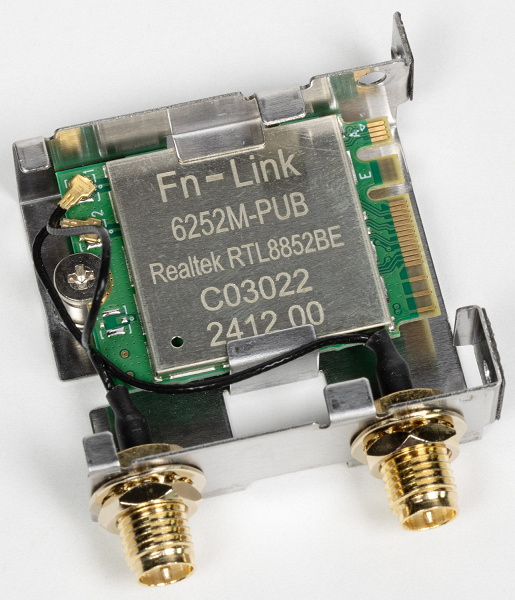

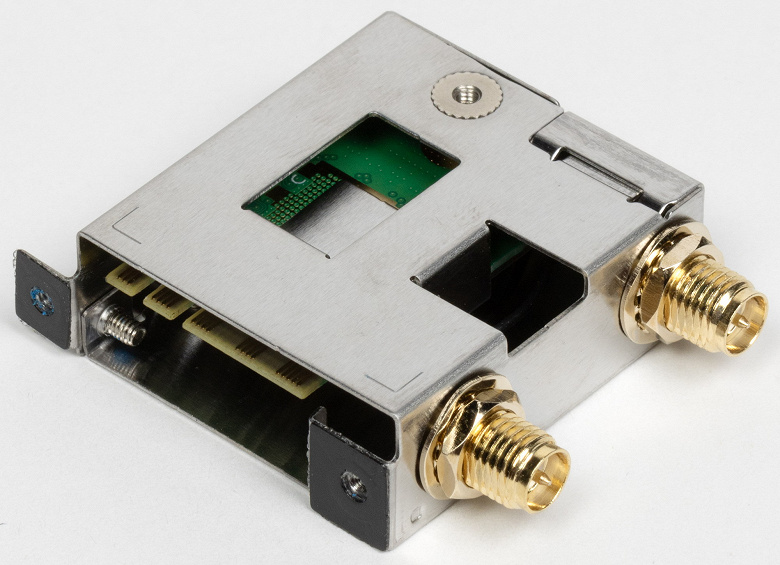

На контроллере Realtek RTL8852 имеется комплексный беспроводной адаптер, обеспечивающий работу Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Адаптер установлен в слот M.2 (E-key), а разъемы для выносных антенн размещены на задней панели.

Заглушка, обычно устанавливаемая на заднюю панель, здесь уже находится на месте и обработана с внутренней стороны для уменьшения электромагнитных помех.

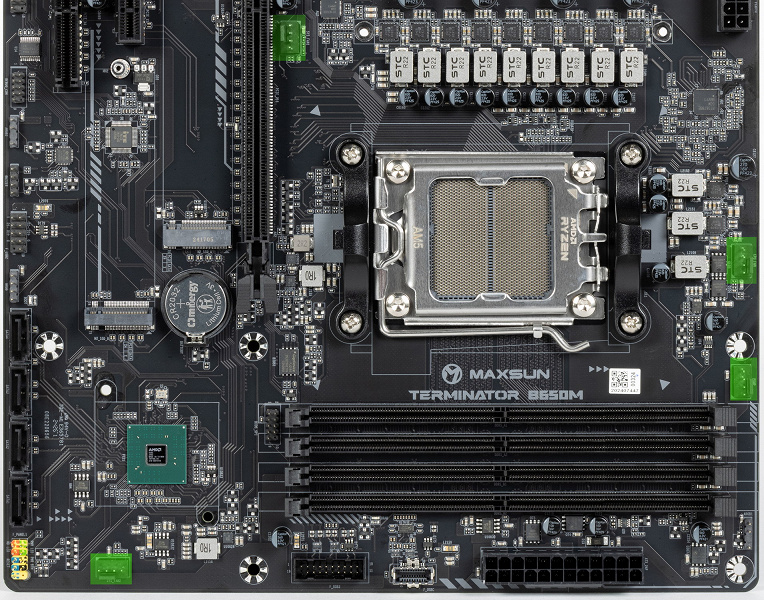

Далее рассмотрим блок ввода-вывода, разъёмы для подключения вентиляторов и прочее. На плате расположено четыре разъема для подключения вентиляторов и помп. Схема расположения коннекторов для систем охлаждения представлена далее.

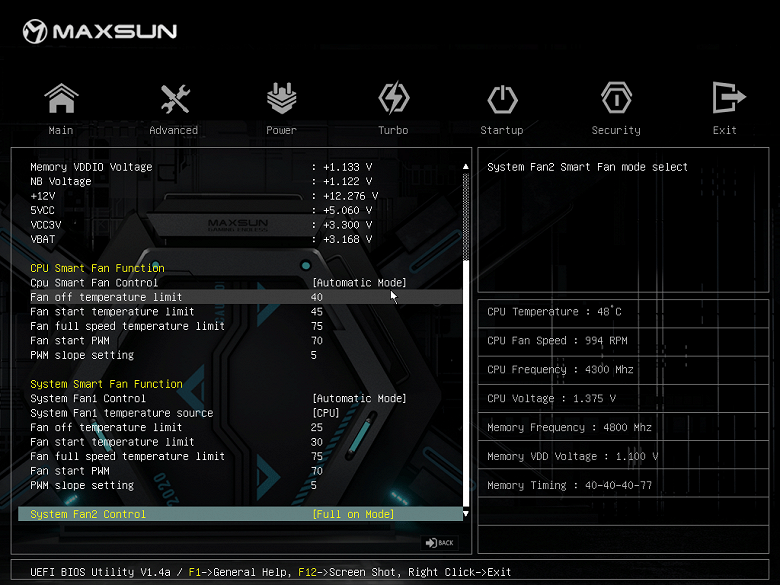

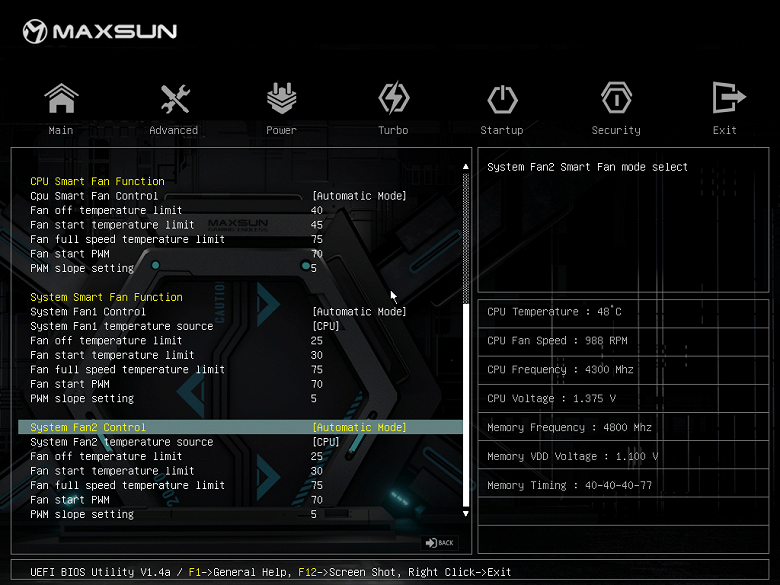

Через ПО или BIOS можно управлять всеми гнёздами для подключений воздушных вентиляторов или помп. Управление возможно как с помощью ШИМ, так и изменением напряжения/тока. Гнездо для помпы настроено на максимальные обороты.

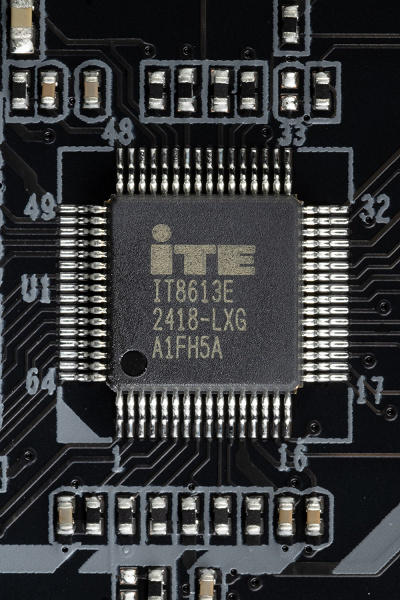

Контроллер ITE IT8613 осуществляет мониторинг состояния платы и управляет работой всех гнезд СО (включая, соответственно, Multi I/O).

Поскольку большое количество процессоров AMD серии AM5 имеют встроенную видеокарту, разъемы для ее подключения на материнских платах остаются востребованными. В этом случае плата также оснащена двумя разъемами для подключения видеокарт.

• HDMI 2.0b.
• Display Port 1.4a

Аудиоподсистема

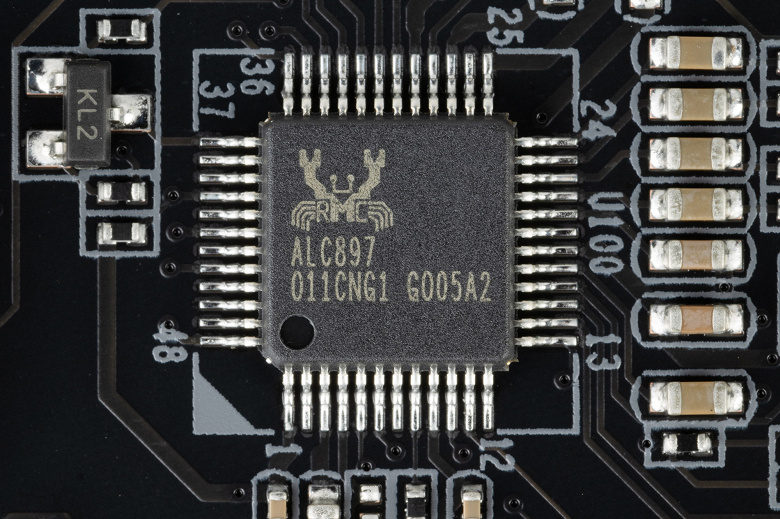

На большинстве современных плат для компьютеров звуковой кодек от Realtek позволяет воспроизводить звук по схемам до 7.1, чаще всего это ALC4080 с параметрами 32 бит / 384 кГц. В данном случае установлен более старый кодек ALC897 с поддержкой схем до 7.1.

Звуковая система не оборудована операционным усилителем и ЦАП, но есть выход по S/PDIF.

В аудио цепях плат используются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиосистема расположена в углу платы и не соприкасается с остальными компонентами. Разъёмы для подключения ауди оборудования на задней панели окрашены стандартными цветами.

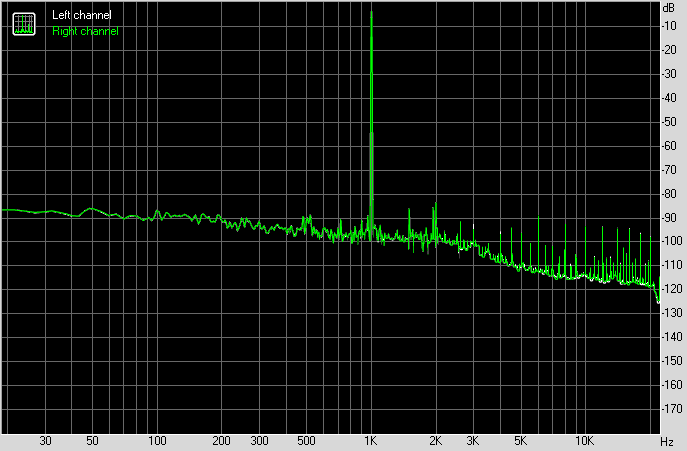

Чтобы проверить выходной звуковой тракт, предназначенный для наушников или внешней акустики, использовалась внешняя звуковая карта Creative E-MU 0202 USB совместно с утилитой RightMark Audio Analyzer 6.4.5. Тестирование осуществлялось в стерео режиме при разрешении 24 бита/44,1 кГц. В процессе тестирования источник бесперебойного питания тестового компьютера физически отключался от сети и работал на аккумуляторе.

Тестирование аудиотракта на плате показало результат «Хорошо».

Тестируемое устройство	Maxsun Terminator B650M WiFi6
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	Выход на задней панели — порт для звуковой карты Creative E-MU 0202 USB.
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ	+0.08, -0.14	Очень хорошо
Уровень шума, дБ (А)	-72.1	Средне
Динамические диапазон, дБ (А)	70.4	Средне
Гармонические искажения, %	0.013	Хорошо
Гармонические искажения + шум, дБ(A)	-65.1	Средне
Интермодуляционные искажения + шум, %	0.063	Хорошо
Взаимопроникновение каналов, дБ	-62.9	Средне
Интермодуляции на 10 кГц, %	0.051	Хорошо
Общая оценка		Хорошо

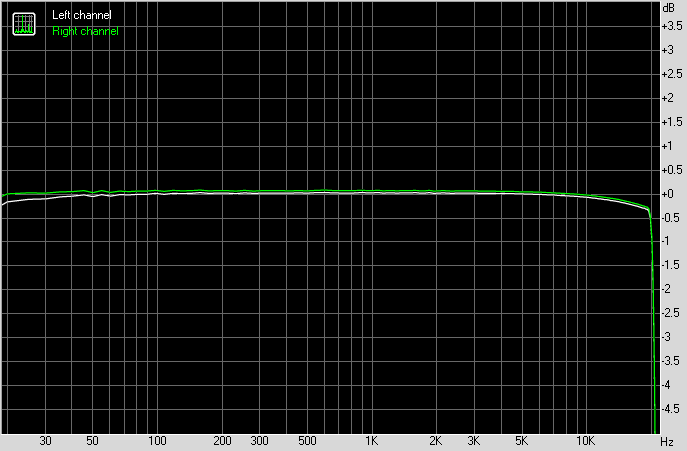

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.91, +0.03	-0.87, +0.08
От 40 Гц до 15 кГц, дБ	-0.19, +0.03	-0.14, +0.08

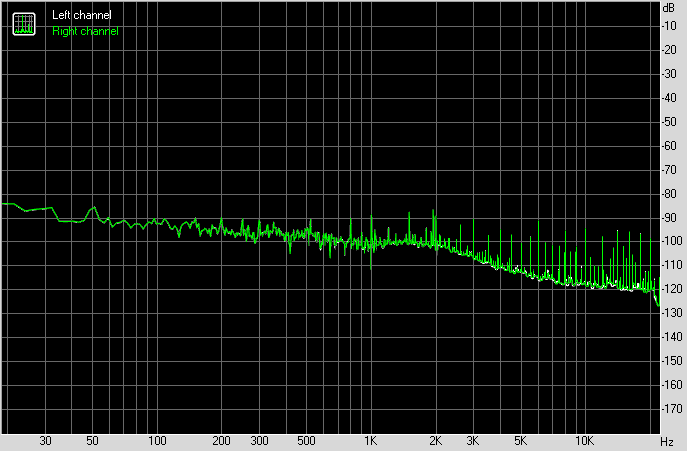

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-71.0	-70.9
Мощность RMS, дБ (A)	-72.1	-72.1
Пиковый уровень, дБ	-50.1	-50.2
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+69.6	+69.6
Динамический диапазон, дБ (А)	+70.4	+70.4
Смещение DC, %	-0.00	-0.00

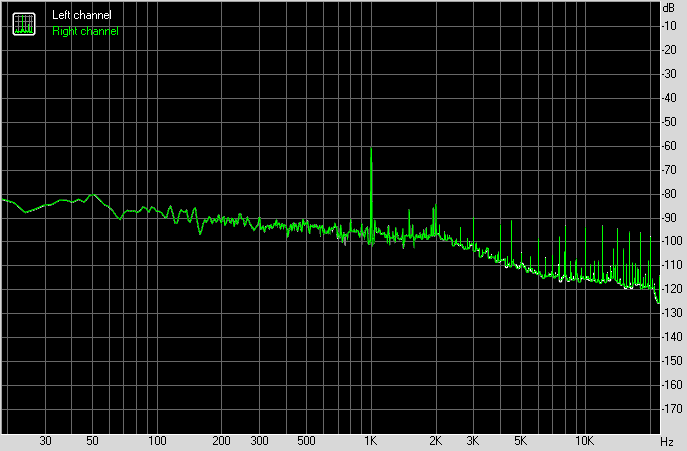

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01307	0.01247
Гармонические искажения + шум , %	0.06607	0.06565
Гармонические искажения + шум (A-взвеш.), %	0.05604	0.05545

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.06256	0.06254
Интермодуляционные искажения + шум (A-взвеш.), %	0.06610	0.06580

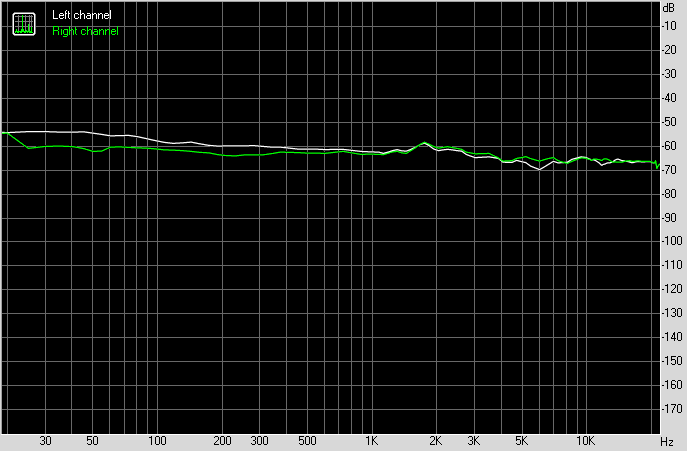

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-57	-60
Проникновение на 1000 Гц, дБ	-61	-62
Проникновение на 10000 Гц, дБ	-64	-64

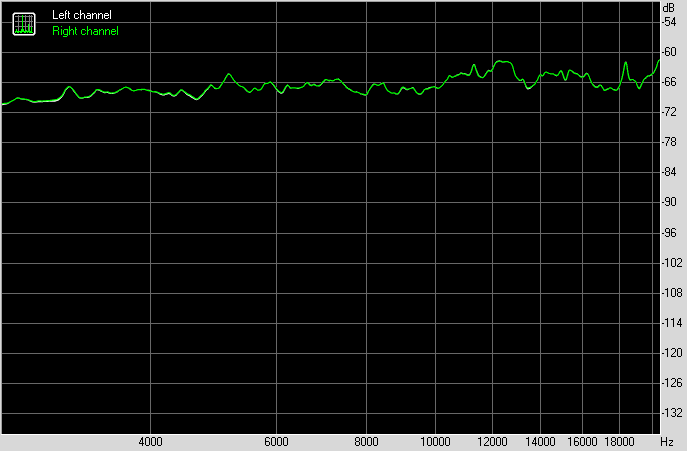

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.04525	0.04511
Интермодуляционные искажения + шум на 10000 Гц,	0.04495	0.04485
Интермодуляционные искажения + шум на 15000 Гц,	0.06251	0.06286

Питание, охлаждение

Для питания платы предназначены два разъема: помимо 24-контактного разъема ATX (справа на фото), предусмотрен также 8-контактный EPS12V.

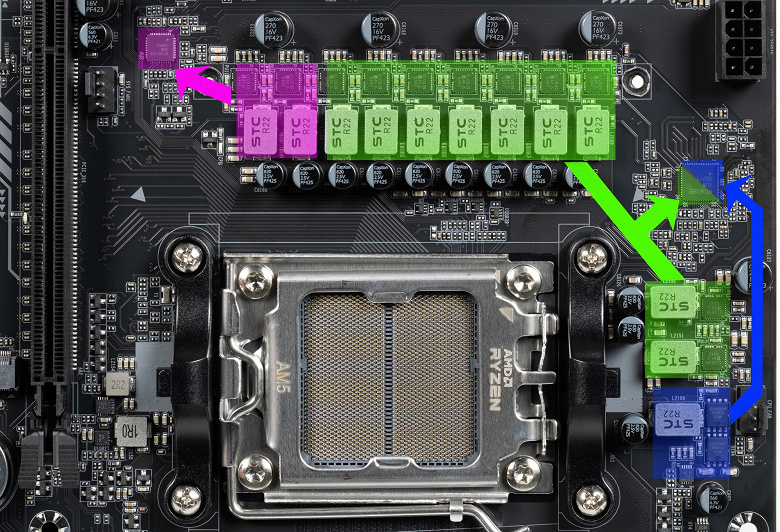

Внешний вид схемы питания представлен цифрами: девять фаз для ядра процессора, две фазы для чиплета I/O Ryzen и одна фаза для VDD_MISC, отвечающего за встроенную графику.

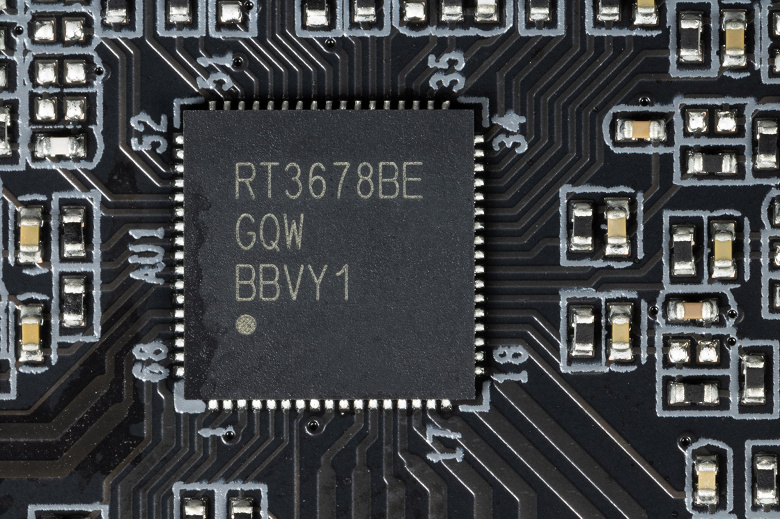

Цифровой контроллер RT3678BE от Richtek управляет десятью фазами VCore и VDD_MISC.

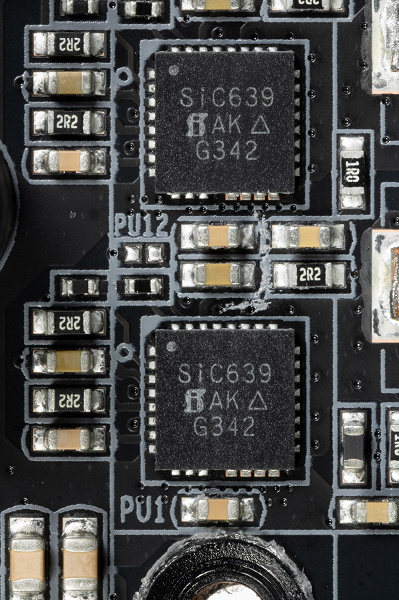

В каждой фазе VCore и SoC используется транзисторный сборка SiC639 от Vishay, рассчитанная на ток до 50 ампер.

Питание встроенной графики осуществляется через линию VDD_MISC, которая управляется транзисторами PK600-PK6B2 производства Niko Semiconductor (50А).

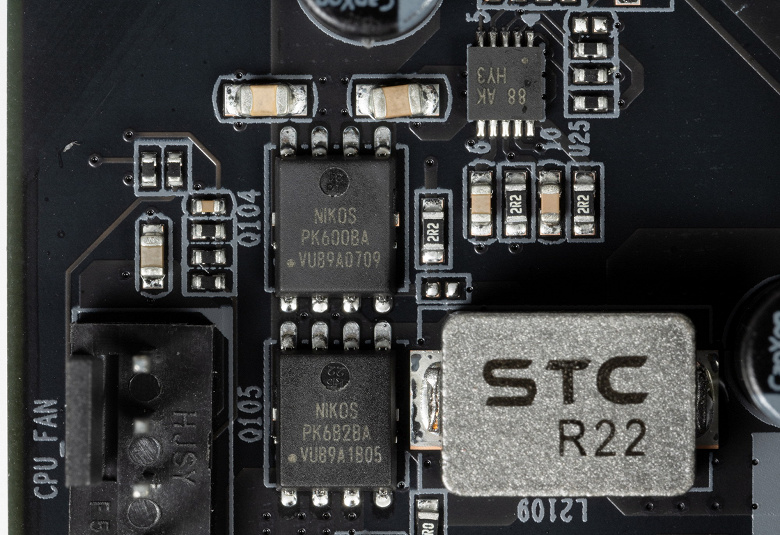

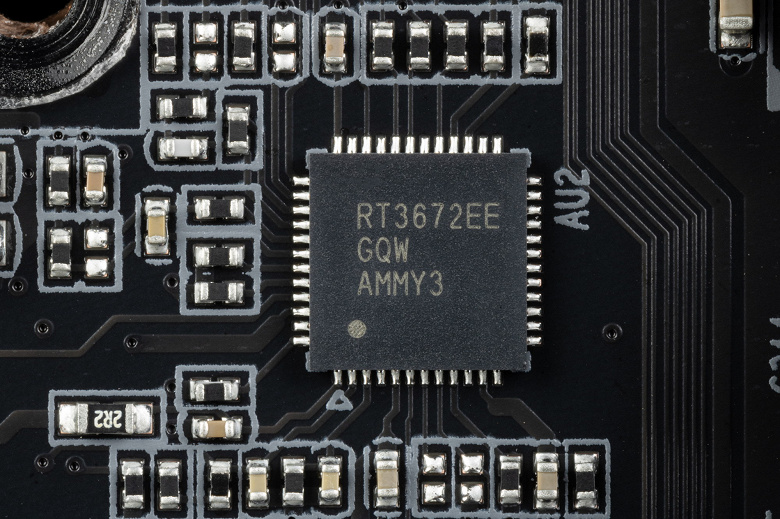

Два режима подачи питания микросхемы управляет встроенным импульсно-широтно-модулированным регулятором напряжения от компании Richtek.

Теперь про охлаждение.

Не все компоненты, которые могут нагреваться, оснащены собственными радиаторами.

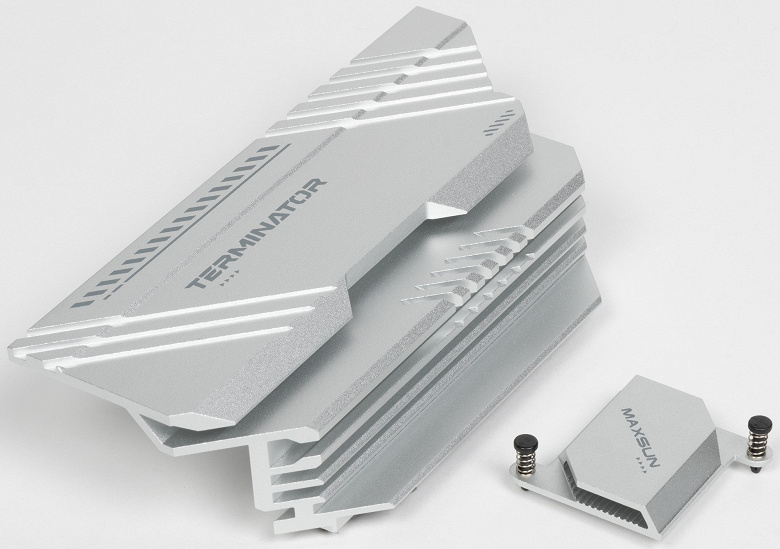

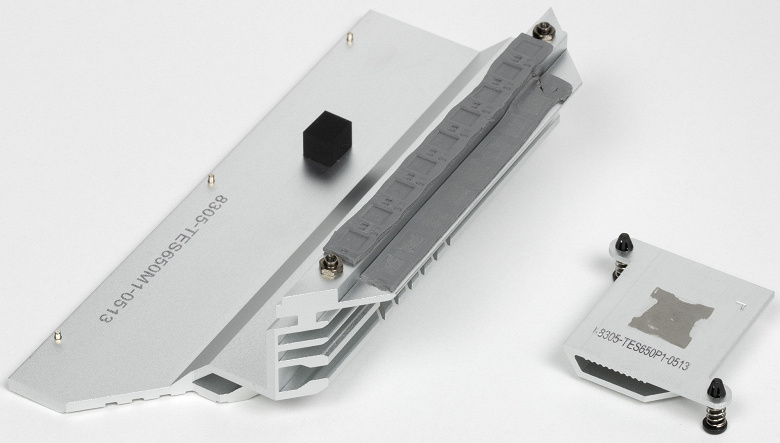

Видно, что охлаждение чипсета осуществляется отдельным небольшим радиатором. В секции VRM имеется лишь один радиатор, предназначенный для охлаждения только девяти фаз из двенадцати. Остальные оставлены без охлаждения – ответ на этот вопрос у инженеров Maxsun.

Два слота M.2 лишены радиаторов. Вопрос в том: стоимость радиаторов невелика, и цена бюджетной платы существенно бы не увеличилась при установке таких охладителем.

Подсветка

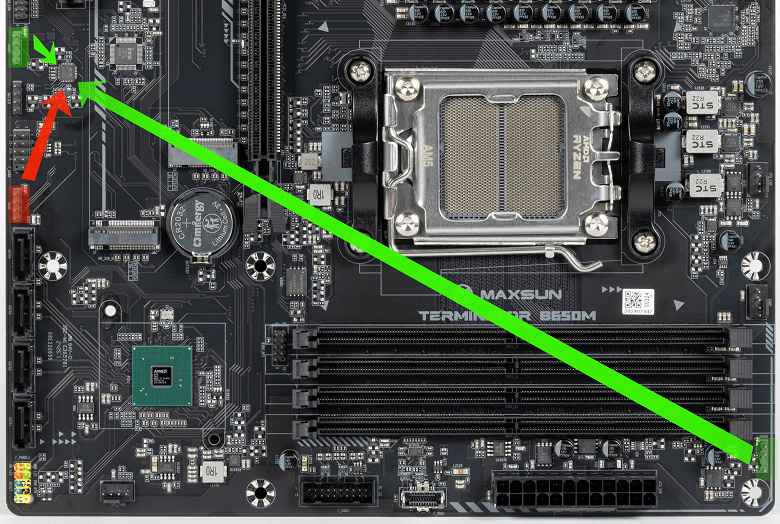

На плате нет встроенной подсветки, но есть три разъема для подключения внешней подсветки, управление которой осуществляется программой Maxsun Sync.

Программное обеспечение под Windows

Настройки BIOS

Современные материнские платы используют UEFI (Unified Extensible Firmware Interface), представляющие собой мини-операционные системы. Для доступа к настройкам во время загрузки компьютера обычно требуется нажать клавишу Delete или F2.

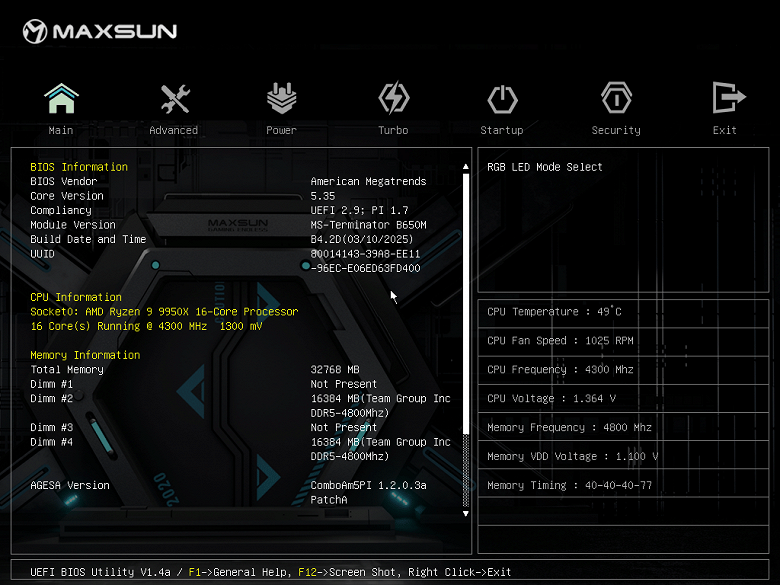

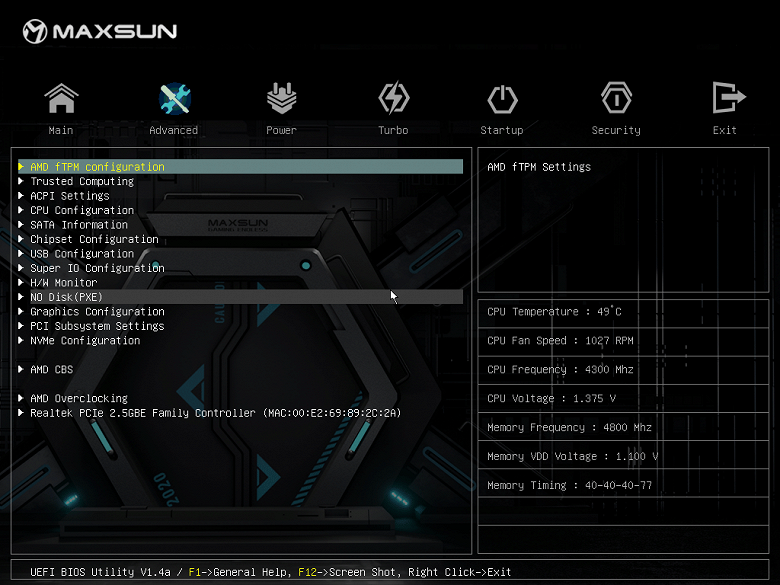

Открывается главное меню с основными разделами и общей информацией, включая небольшой монитор. Главный раздел — «Advanced».

В разделе «Дополнительно» основного управления периферийными устройствами доступны настройки для каждого порта USB. Также регулируются режимы работы слотов PCIe и M.2.

Настройки загрузки и мониторинг — знакомы большинству, в этом же разделе доступна настройка рабочих мест для вентиляторов.

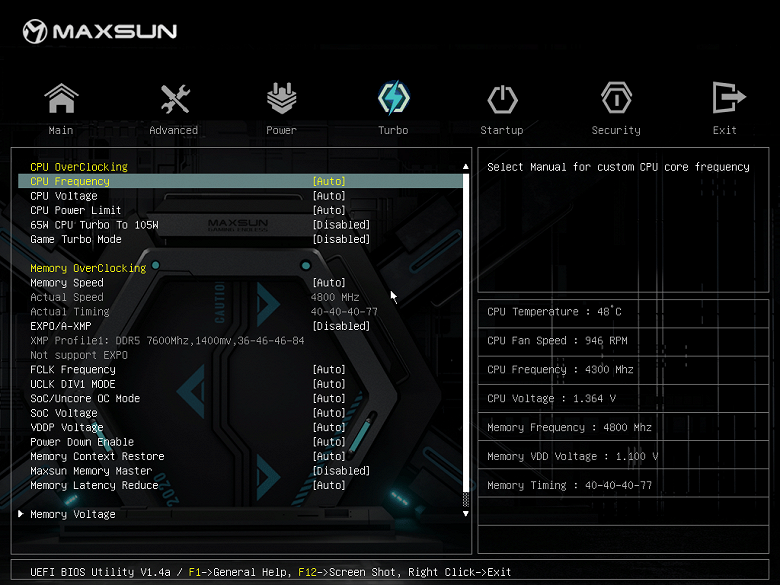

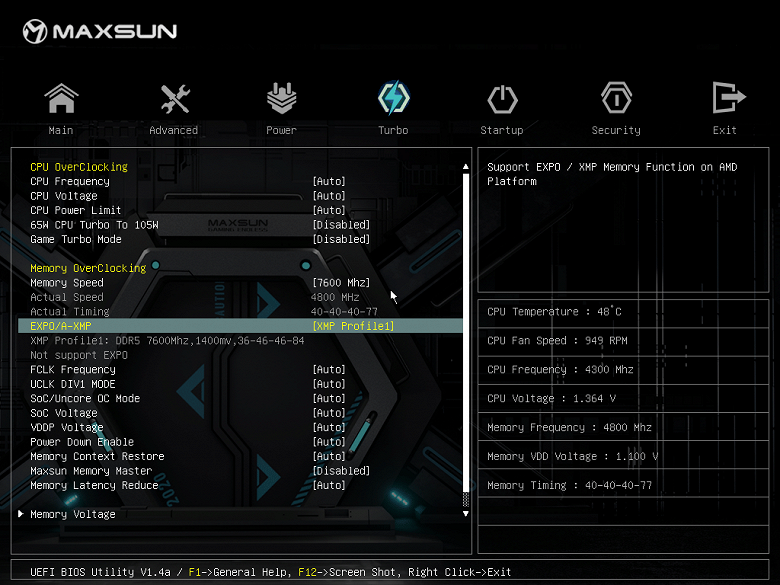

Стоимость платы достаточно доступна и рассчитана на бюджетный сегмент, вследствие чего не ориентирована на разгон, однако располагает многими обычными опциями в пределах возможностей процессоров и оперативной памяти.

Современные высокопроизводительные процессоры практически не нуждаются в этих настройках, так как уже функционируют на высоких частотах благодаря технологиям вроде AMD PBO.

Работоспособность (и разгон)

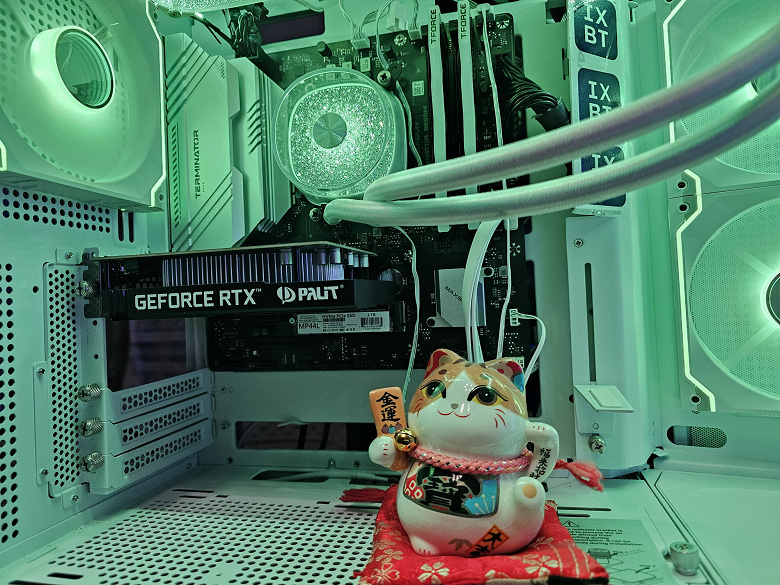

Полная конфигурация тестовой системы:

• Платы Maxsun Terminator B650M WiFi6.
• процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
• Оперативная память TeamGroup T-Force Delta RGB объемом 32 ГБ (два модуля по 16 ГБ), DDR5 с частотой XMP 7600 МГц и задержкой CL36-46-46-84.
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• корпус Cougar FV270;
• телевизор LG 55Nano956 (55″ 8K HDR);
• Клавиатура Asus ROG Strix Scope и мышь Logitech.

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• Тест производительности 3DMark Fire Strike по физике
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.14

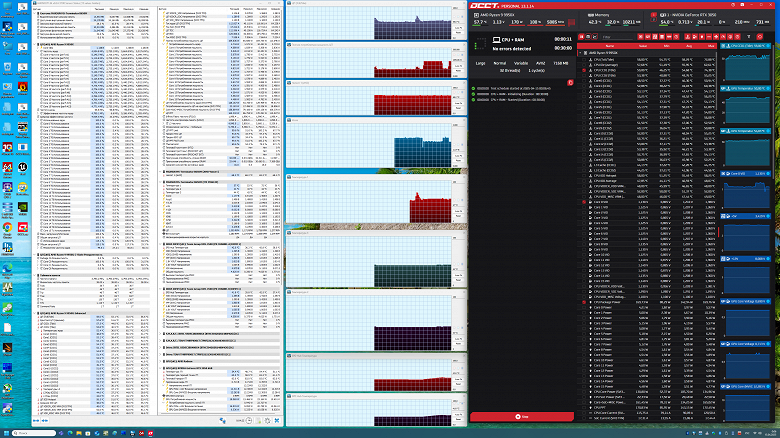

Запускаем всё в стандартном режиме. После этого нагружаем OCCT (процессор+ОЗУ) стресс-тестами.

Ryzen 9 9950X демонстрирует хорошие результаты авторазгона с частотой 5,1 ГГц. Это отличное показатель для материнской платы с не самым мощным питанием. Во время тестов никаких проблем с работой системы не наблюдалось: перегревов или других сбоев не было. Температура блока VRM достигала 72 градусов – неизвестно, где установлен датчик температуры: на охлажденной части или без радиатора.

Выводы

Материнская плата Maxsun Terminator B650M WiFi6 Данная модель – экономичное решение стоимостью от 14 до 15 тысяч рублей. Её можно использовать для создания недорогуго компьютера для дома с центральным процессором средней или низшей категории.

Поддержка периферии у данной платы скромнее, чем у дорогих продуктов даже на чипсете B650: всего 14 портов USB разных видов (самых быстрых USB 3.2 Gen2×2 нет), 1 слот PCIe х16 (подключен к процессору 16 линиями PCIe 4.0), 1 слот PCIe x1 и 1 слот PCIe x4, всего 2 слота M.2 (подключены напрямую к процессору линиями PCIe 4.0), 4 порта SATA и 4 разъема для вентиляторов. Имеются также два сетевых контроллера: проводной (2,5-гигабитный) и беспроводной (Wi-Fi 6E).

Питание способно работать с любыми совместимыми процессорами, оставив запас на разгон. Однако позиционирование платы ориентировано на CPU среднего и начального уровня с небольшим потреблением энергии, чтобы система питания не перегревалась. Важно отметить отсутствие охлаждения для накопителей в слотах M.2 и лишь частичного охлаждения преобразователя питания процессора. К плюсам можно отнести широкие возможности подключения RGB-устройств.
