Вниманию читателей предлагается материал о материнской плате. Gigabyte Z790 Eagle AX.

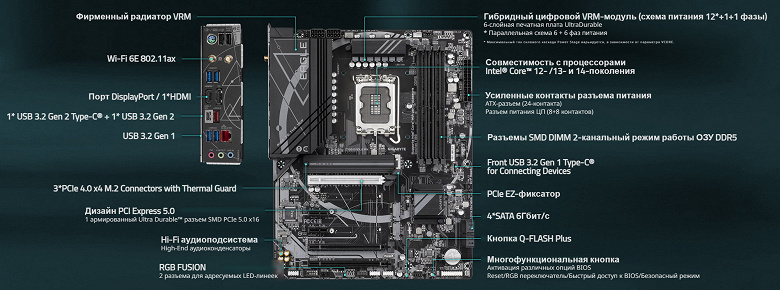

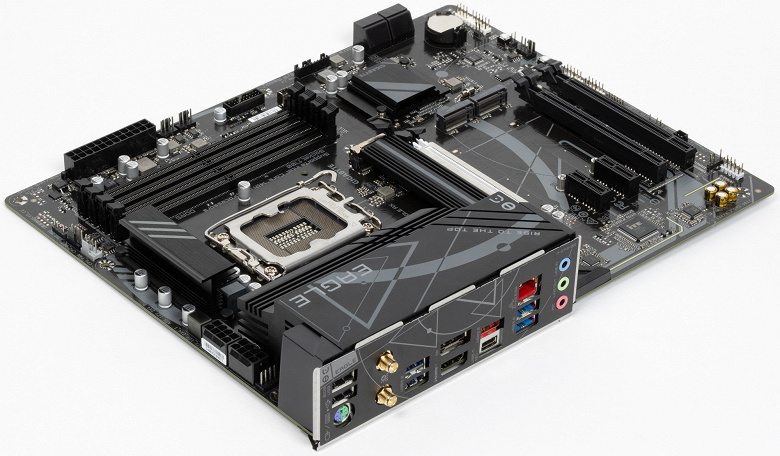

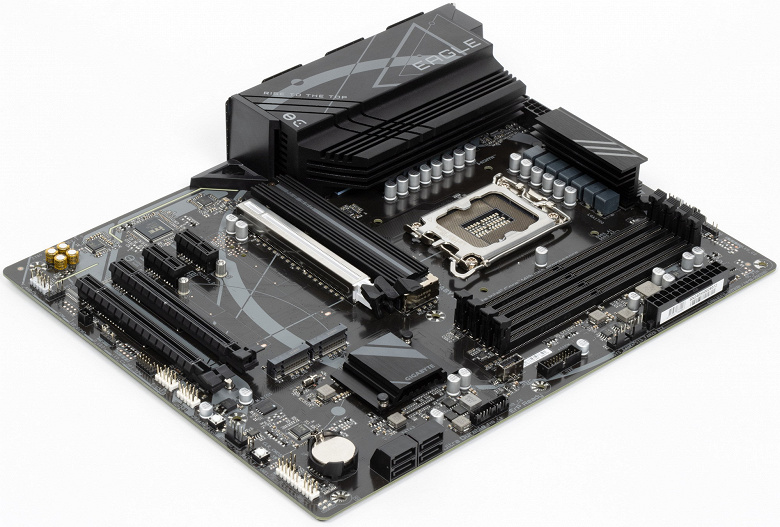

Gigabyte Z790 Eagle AX находится в коробке с узнаваемым для фирмы дизайном. В комплекте, расположенном под платой, содержится набор компонентов.

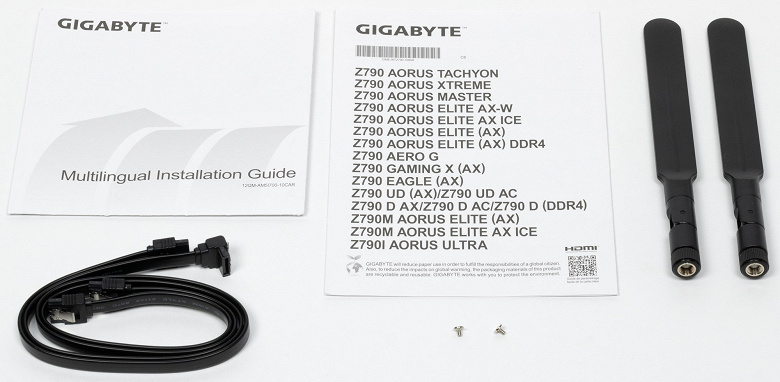

В комплект входят руководство пользователя, кабели SATA, а также антенна встроенного Wi-Fi-модуля и винты для слотов M.2.
ПО недоступно в комплекте, актуальные версии следует загружать с сайта разработчика.

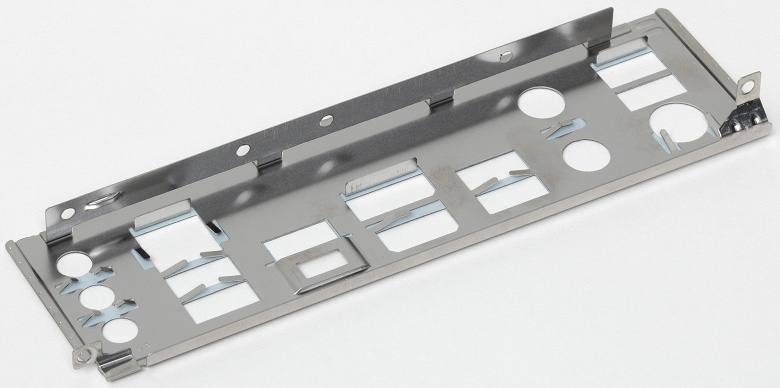

На плате уже установлена заглушка для задней панели с разъемами.
Форм-фактор

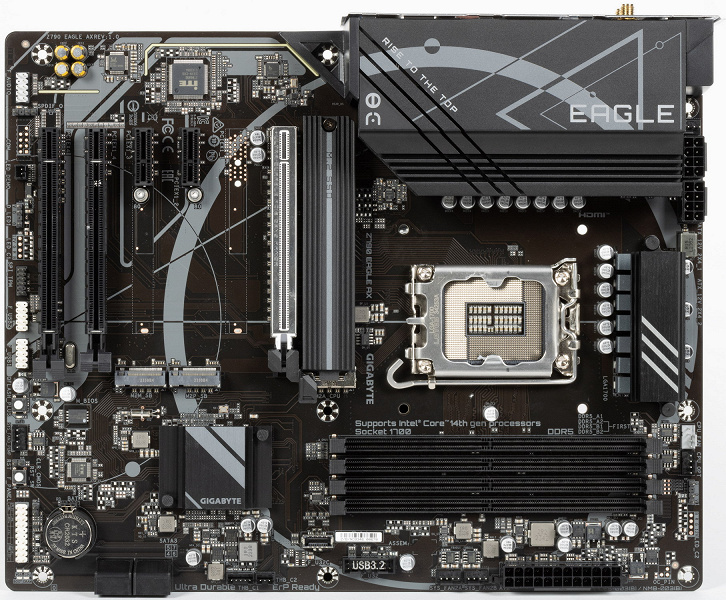

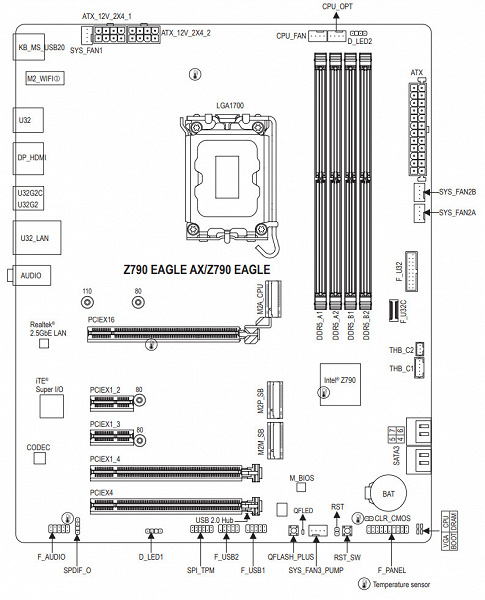

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z790 Eagle AX размером 305×244 мм выполнена в форм-факторе ATX и оснащена девятью монтажными отверстиями для установки в корпус.

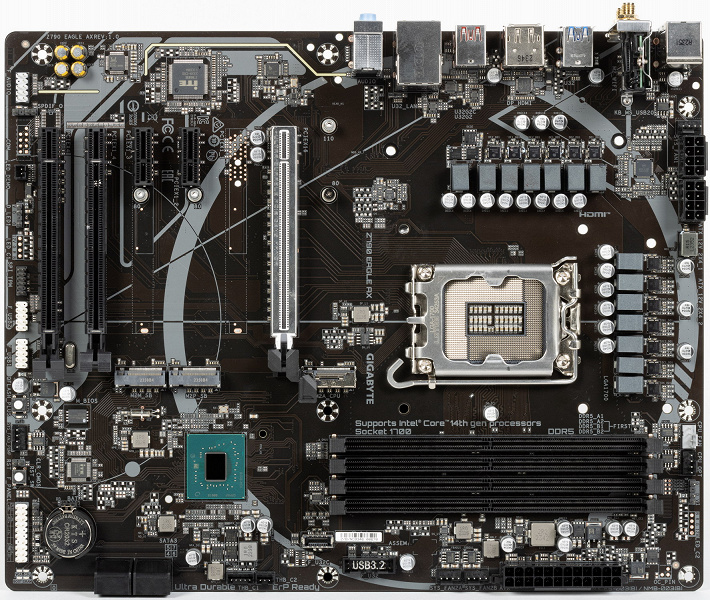

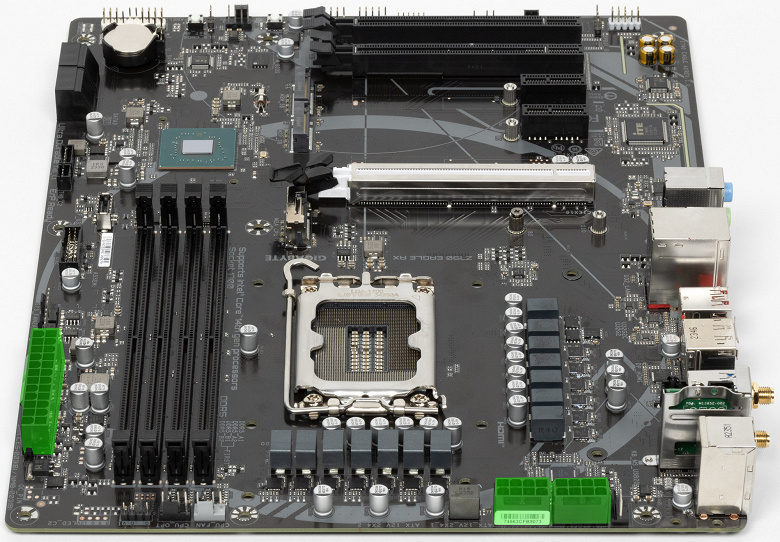

С обратной стороны детали мало чего заметно. Текстолит обработала качественно: края паяных точек обрезаны остро и отшлифованы. Бампер отсутствует.
Технические характеристики
Классический список характеристик.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7600 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с Один адаптер беспроводной сети Wi-Fi 6E от Intel AX211, поддерживающий стандарты Wi-Fi 802.11a/b/g/n/ac/ax и Bluetooth версии 5.3. |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x16 (режим x1) 2 × PCIe 3.0 x1 (режим x1) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (M2A_CPU, CPU, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M2P_SB, Z790, PCIe 4.0 x4 для устройств формата 2280) Один разъем M.2 (M2M_SB, Z790, PCIe 4.0 x4/SATA для модулей форм-фактора 2280). |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 2 порта Type-A (Z790) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z790) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (Z790) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (Z790) 1 × USB 3.2 Gen2: 1 порт Type-C (Z790) 1 × USB 3.2 Gen2: 1 порт Type-A (красный) (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × универсальный разъем PS/2 1 × DP-out 1 × HDMI-out 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V Один слот M.2 (форма фактора E) используется адаптером для беспроводных сетей. 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 Шесть разъемов для присоединения четырёхпроводных вентиляторов и насосов ЖС О. 2 разъема для подключения адресуемой ARGB-ленты Один разъем для аудио на переднюю панель корпуса. 1 разъем сброса CMOS 1 разъем S/PDIF 1 разъем для устройств безопасности TPM 2 разъема для дискретных карт Thunderbolt Один разъем предназначен для подключения управления с лицевой панели. Одна кнопка для обновления BIOS — Q Flash Plus. 1 кнопка и 1 разъем перезагрузки Reset |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
узнать цену
|
Функции: чипсет, процессор, оперативная память.

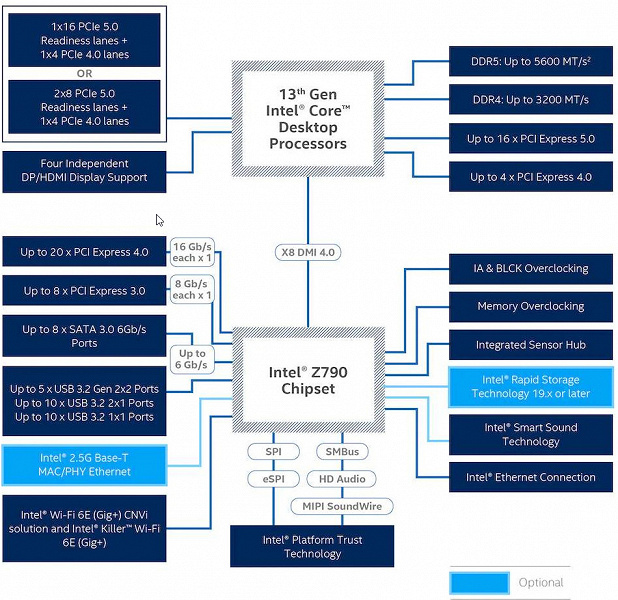

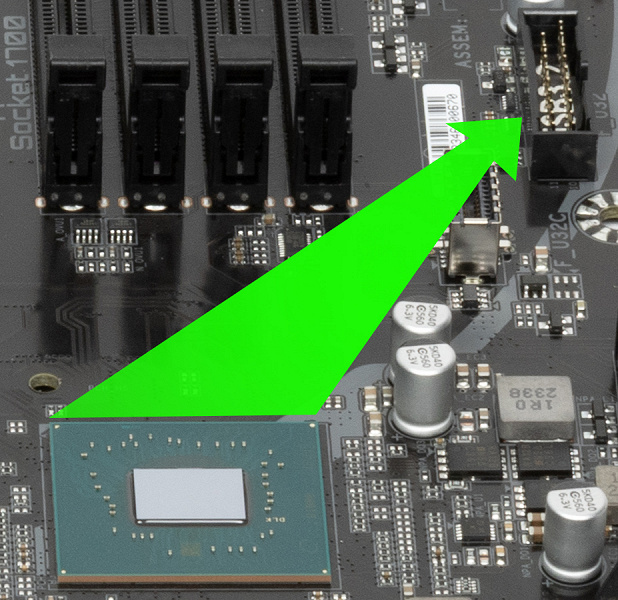

Схема работы связки чипсет+процессор.
Формально DDR5 память до 5600 МТ/с заявлена, но всем понятно, что производители материнских плат активно рекламируют использование скоростей до 7000 и выше МТ/с через XMP-профили. Данная плата поддерживает скорость до 7600 МТ/с.

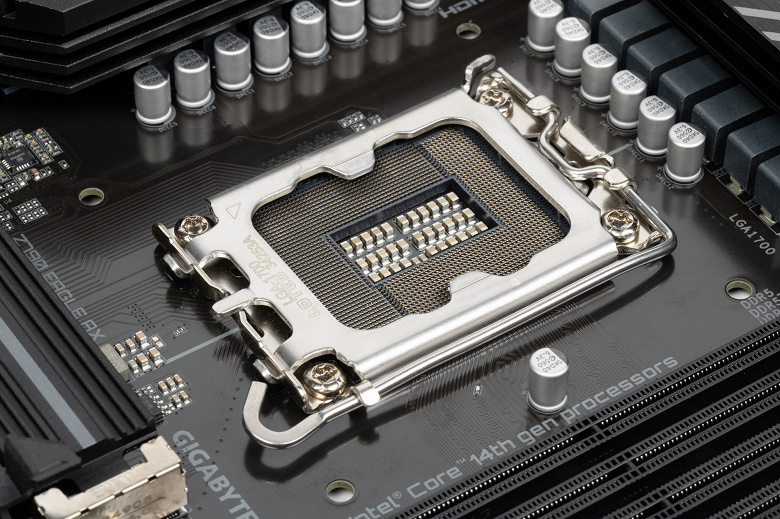

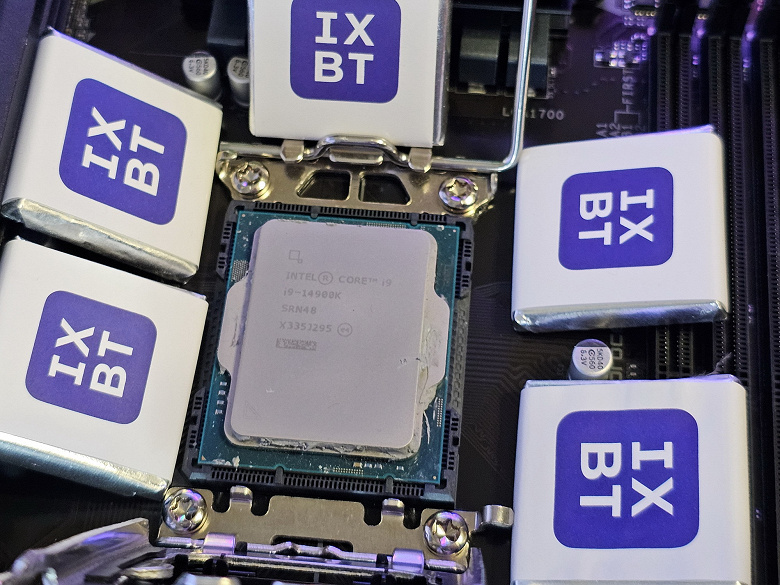

Процессоры Intel Core, совместимые соcketed LGA1700 и поддерживаемые Z790, снабжены 20 линиями ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), лишены USB и SATA портов. Связь с Z790 осуществляется по каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все линии PCIe процессора направлены на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не нуждающимися в высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
Чипсет Z790 предлагает 38 линий ввода/вывода, распределение которых возможно.
- До четырнадцати портов USB: до пяти портов USB 3.2 Gen2х2, десять портов USB 3.2 Gen2, до десяти портов USB 3.2 Gen1 и до четырнадцати портов USB 2.0. Линии USB 2.0 используются также для поддержки портов 3.2, а каждый порт USB 3.2 Gen2х2 требует поддержки двух портов USB 3.2 Gen2.
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).
Повторно обратите внимание, что Gigabyte Z790 Eagle AX совместим с процессорами Intel Core 12, 13 и 14 поколения, предназначенными для разъема LGA1700.

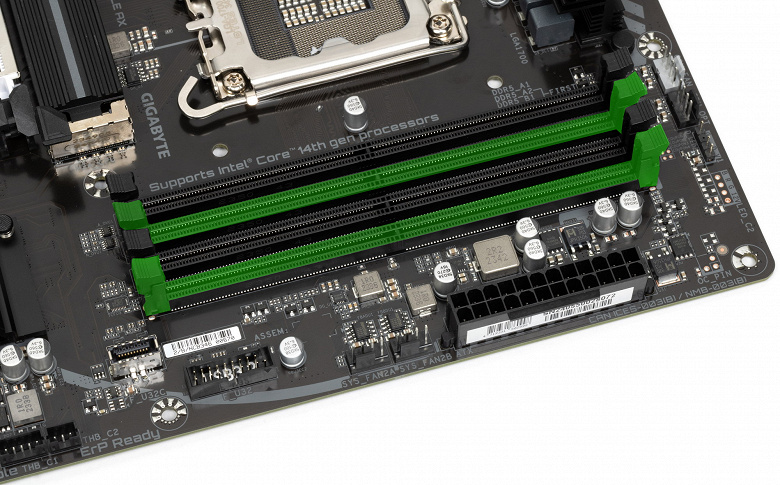

На плате Gigabyte для установки модулей памяти предусмотрены четыре слота DIMM. При работе памяти в режиме Dual Channel при использовании двух модулей их необходимо устанавливать в слоты A2 и B2.
Платой поддерживается оперативная память DDR5 без буфера (non-ECC) объемом до 192 ГБ.
DIMM-слоты лишены металлической рамки, предотвращающей искривление разъемов и платы при размещении модулей памяти.
Границы подключения: PCI Express, SATA, множество дополнительных компонентов.
Ранее мы рассмотрели возможности платформы Z790+Core, теперь обратим внимание на то, как это реализовано в данном устройстве.

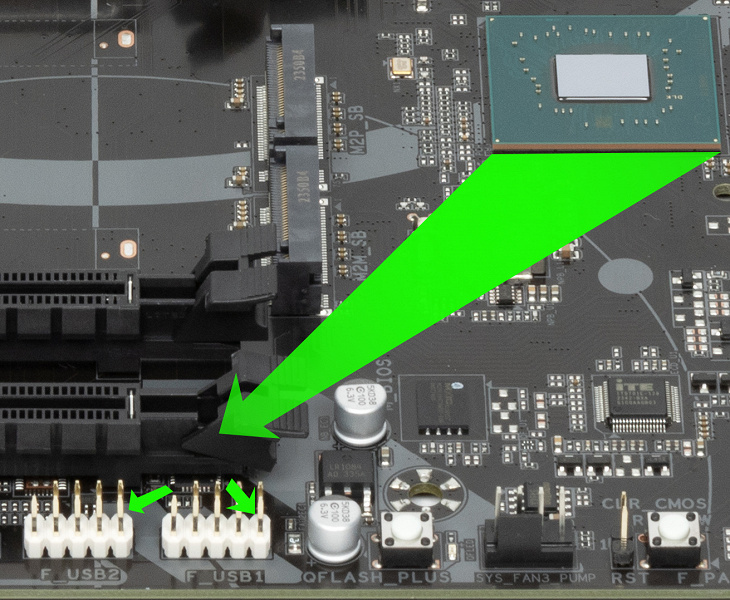

Чипсет Z790 кроме USB-портов, к которым мы обратимся позже, имеет 28 PCIe линий. Важно определить, сколько линий предназначено для связи с каждым элементом (учитывая, что 28 линий не одного поколения, а составлены из 20 линий PCIe 4.0 и 8 линий PCIe 3.0).
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (1 линия PCIe 3.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x1_2 (1 линия PCIe 3.0);
- порты SATA_4/5/6/7: (4 линии PCIe 3.0);
- Слот M.2 (M2M_SB) (4 линии PCIe 4.0);
- Слот M.2 (M2P_SB) (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel AX211 WIFI/BT (Wireless) (1 линия PCIe 3.0)
Двадцать первая линия PCIe занята (14 PCIe 4.0 + 7 PCIe 3.0). Связь с аудиокодеками уровня Realtek RTL408x осуществляется через USB 2.0, а с кодеками уровня RTL1220 и ниже – через HDA (эмуляцию шины PCI), поэтому в данном случае линия USB 2.0 не используется. Один порт USB 2.0 занят поддержкой Bluetooth, а контроллер GL850G использует сигнальные линии USB 2.0. Подробнее об этом ниже в разделе «USB-портов».
Рассмотрим выше работу процессоров в данной конфигурации. У CPU 20 линий PCIe, из которых 4 версии PCIe 4.0 предназначены для порта М.2 (M2A_CPU). Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1.
Теперь в целом про слоты PCIe.

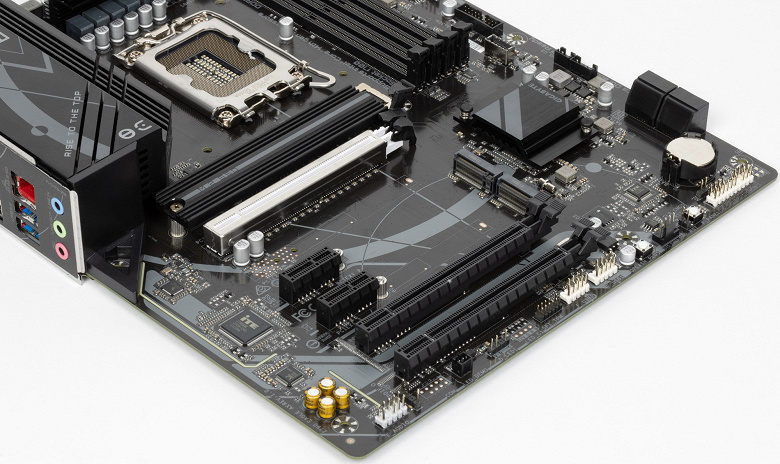

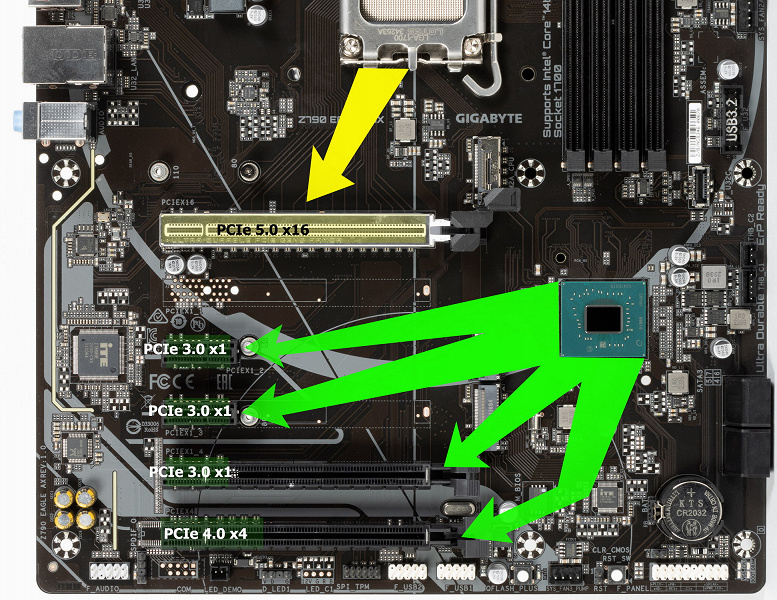

На плате пять слотов: один PCIe x16_1 для видеокарт или других устройств, два PCIe x16_2/3 (фактически с четырьмя линиями PCIe 4.0 и одной линией PCIe 3.0) и два PCIe x1 (по одной линии PCIe 3.0).
Поскольку перераспределений линий нет, мультиплексоров также нет. Ранее я говорил о первом слоте PCIe x16_1, который подключен к процессору. Четыре остальных слота PCIe подключаются к Z790, и два «длинных» работают в режимах x4 и x1, несмотря на форм-фактор.

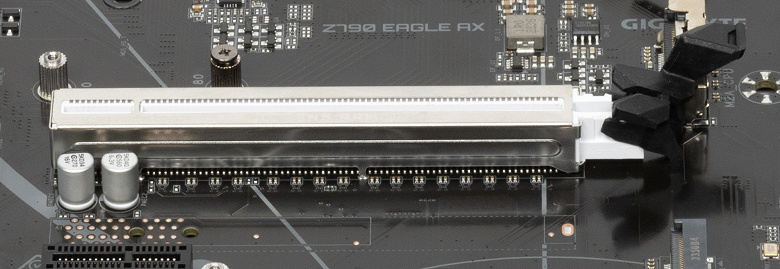

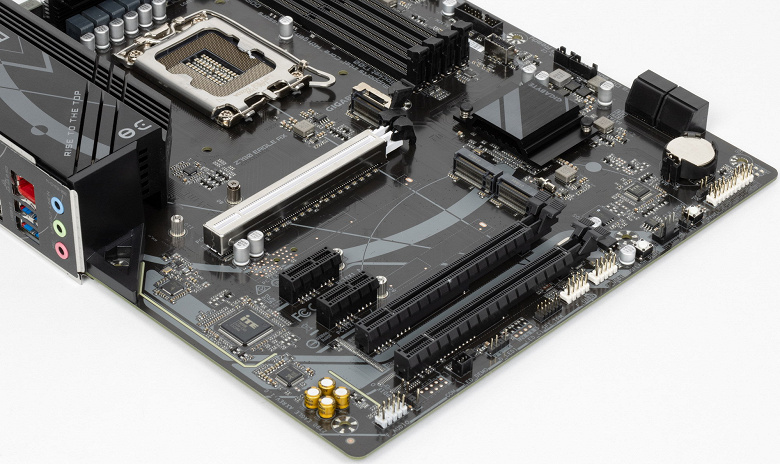

Первый слот PCIe x16 усилен особым образом. Для защиты от электромагнитных помех в нём применяют «латы» из цинкового сплава, а резиновые прокладки защищают видеокарты от царапин.
Специальный удлиненный «хвостик» на замке PCIe x16_1 упрощает извлечение видеокарт из слота, так как иногда неудобно доставать до обычного «хвоста» слота и нажимать защелку для разблокирования карты. Это связано с тем, что выше первого слота PCIe обычно находится M.2 слот с высоким радиатором, мешающим дотянуться даже пальцем до защелки.

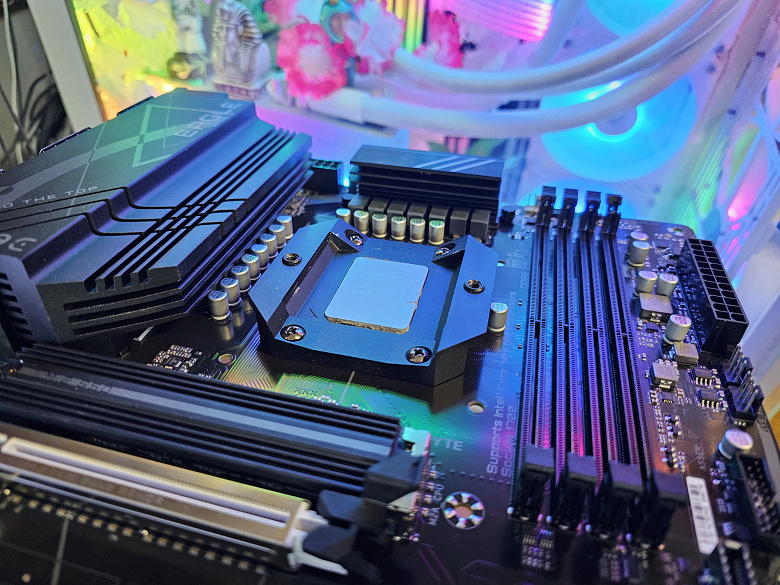

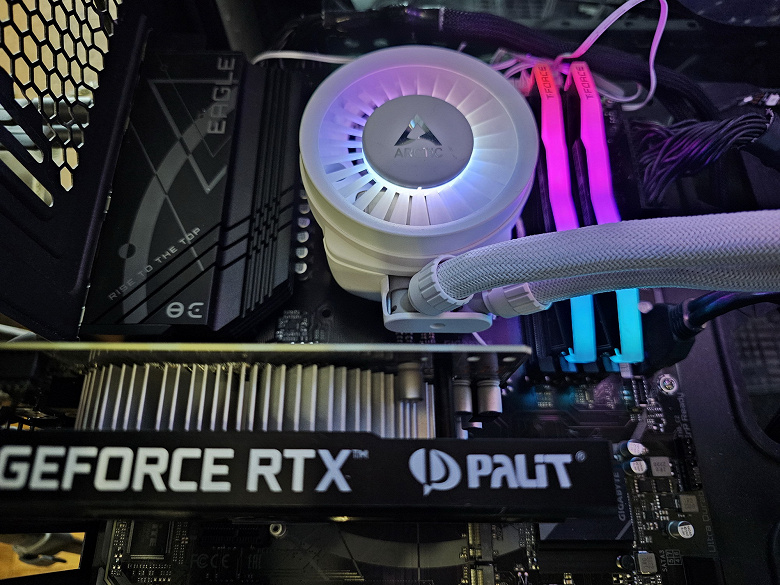

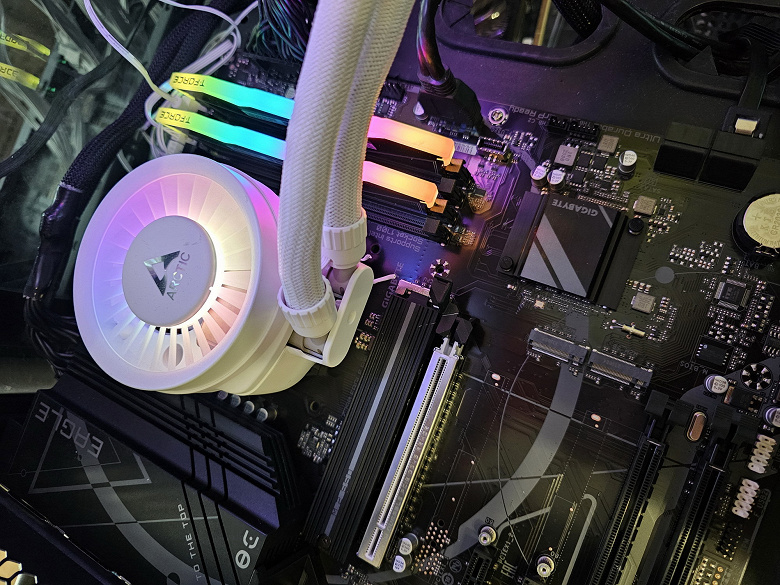

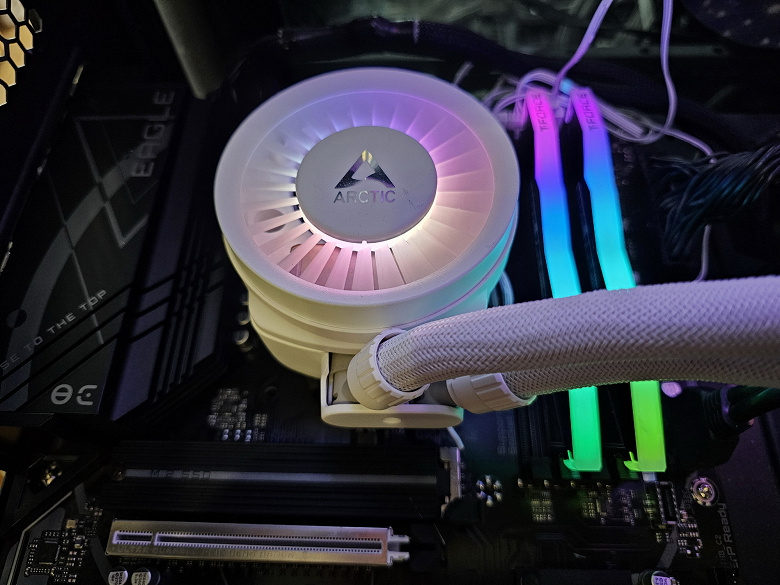

С помощью матплаты можно собрать систему охлаждения любого размера.
Решение бюджетной категории, не включает в себя внешний тактовый генератор и усилители сигнала PCIe 4.0/5.0.
На очереди — накопители.

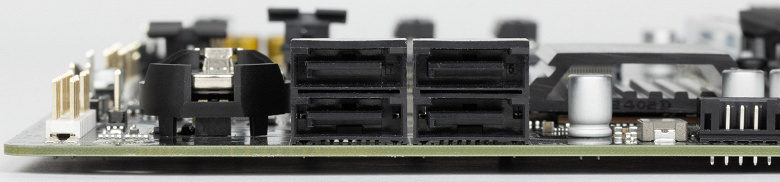

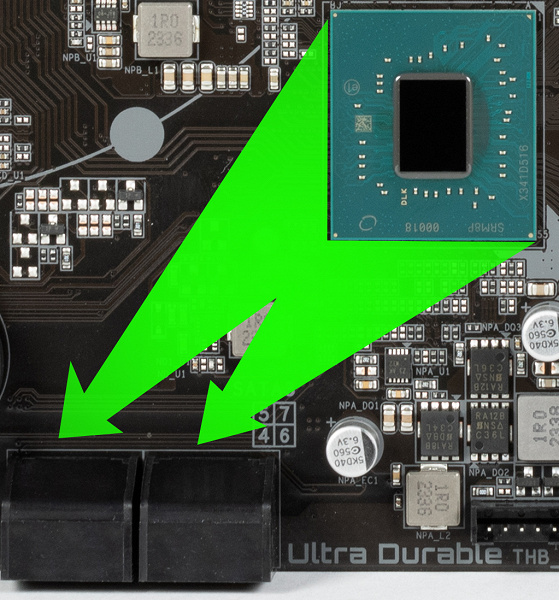

Плата имеет четыре разъема Serial ATA с скоростью 6 Гбит/с плюс три слота для накопителей формата M.2. Порты SATA 4, 5, 6 и 7 реализованы через чипсет Z790 и позволяют создавать массивы RAID.

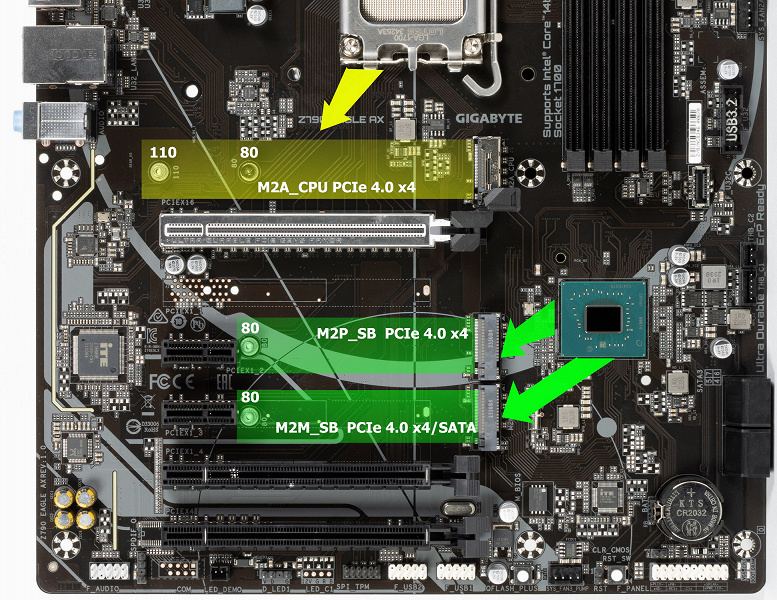

Материнская плата оснащена тремя разъемами стандарта M.2.
Второму и третьему слотам M.2 (M2P_SB, M2M_SB) поступают данные от чипсета Z790, а первому M2A_CPU — от процессора. Все три слота работают с версией PCIe 4.0.
Только M2M_SB совместима с модулями любого интерфейса, другие модели – нет. только с PCIe интерфейсом.
Все слоты M.2 предназначены для модулей размером 2280. M2A_CPU также оснащен креплением для модулей размером 22110.
На всех M.2 можно организовать RAID.
Лишь процессор M2A_CPU имеет радиатор для охлаждения.
Другие особенности на плате
Поговорим ещё об интересных деталях платы.

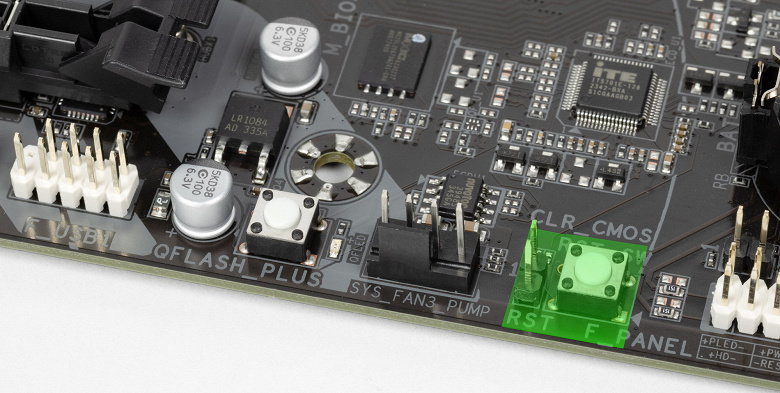

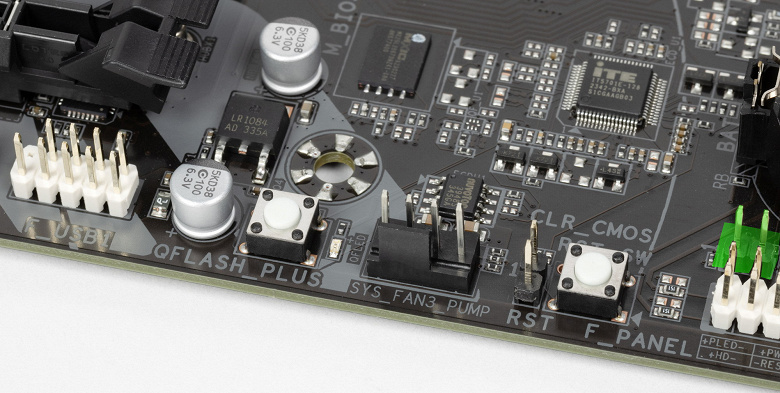

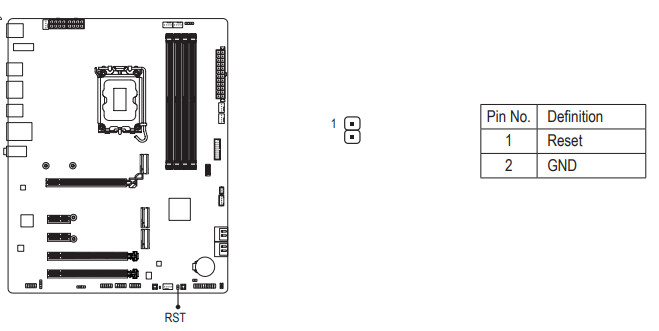

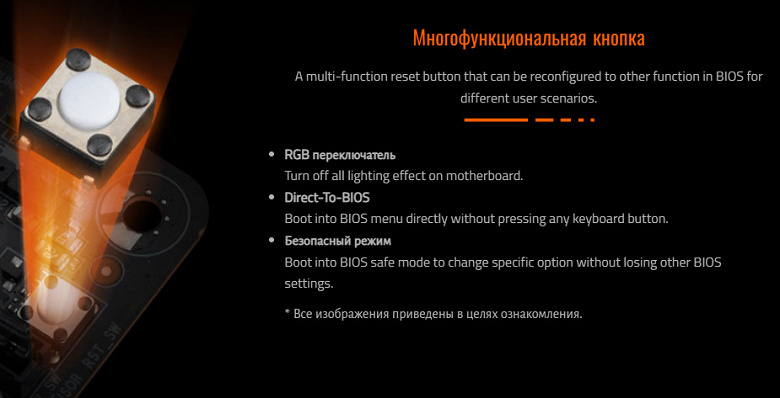

Отсутствует кнопка включения, но есть кнопка перезагрузки. Функция «reset» может быть настроена через BIOS (например, подключить подсветку, перезагрузку ОС с выходом в настройки BIOS или запустить защищенный режим). Перемычка также дублирует функцию Reset. Стандартная перемычка Reset на передней панели корпуса выполняет только функцию перезагрузки.

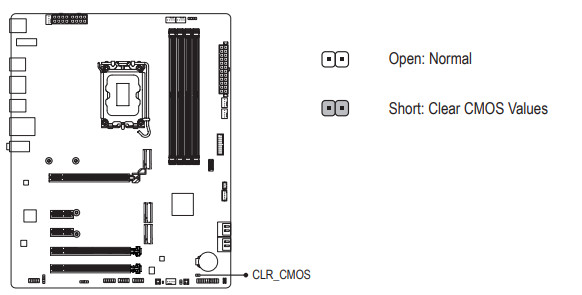

Можно также сбросить настройки CMOS, используя перемычку.

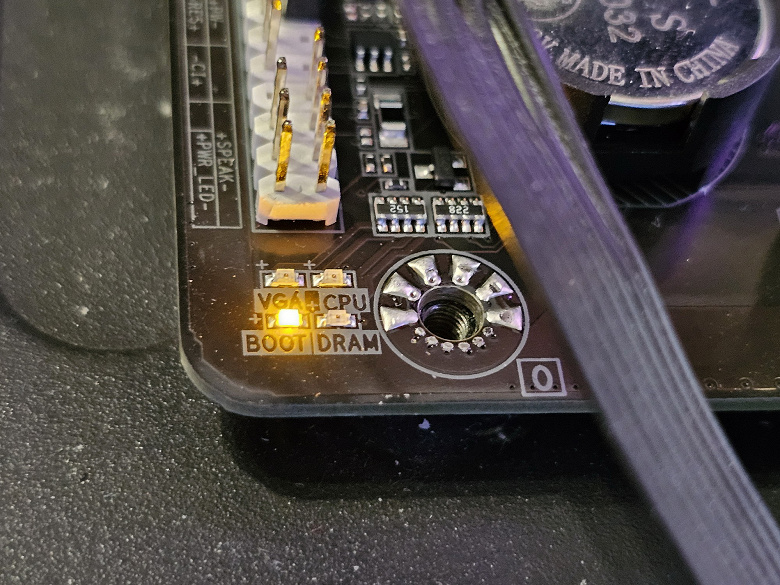

Плата оснащена световыми индикаторами, сигнализирующими о неисправностях отдельных компонентов системы.
Если после включения компьютера до начала загрузки операционной системы все индикаторы потухнут, значит всё в порядке.

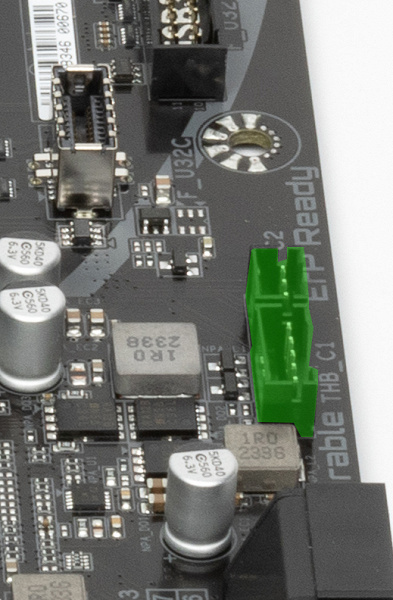

Стоит отметить возможности материнской платы по подключению RGB-подсветки.
В отличие от ранее встречавшихся у этого вендора плат, возможности более скромные.

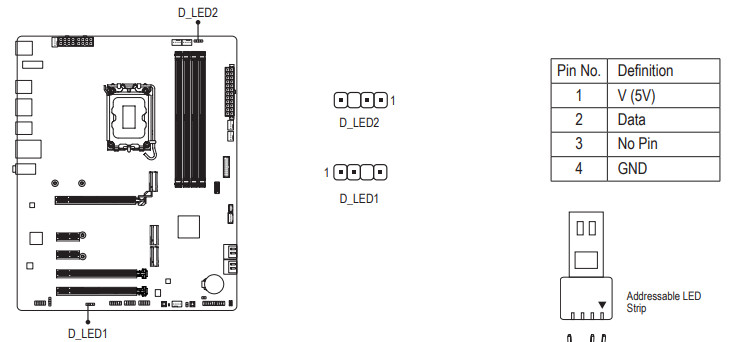

Имеется всего два разъема для подключения адресуемых (5 В 3 А, до 15 Вт) ARGB-лент/устройств. Разъемы разнесены на противоположные края платы.
Рядом с ними видно по посадочному месту для двух разъемов неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств, но контакты там не распаяны. Какой смысл в такой экономии?
Подключение осуществляется по обычным схемам, применяемым ко всем материнским платам с поддержкой подсветки.
Контроллер ITE отвечает за синхронизацию работы подсветки.

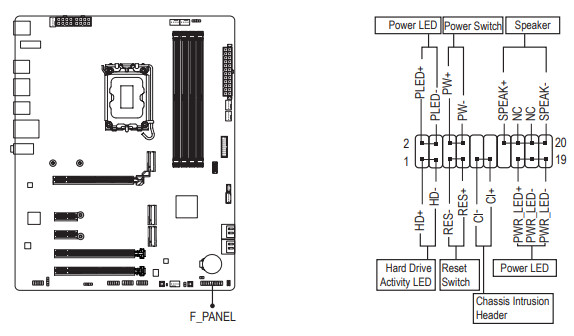

Для подключения проводов к передней, а теперь и к верхней или боковой панелям корпуса имеется традиционный набор штырьков FPanel.
Материнская плата оснащена технологией «холодной» прошивки BIOS (для обновления не требуется оперативная память, процессор и другие периферийные устройства, достаточно подключить питание) — Q-Flash Plus.
Специальный контроллер необходим для функционирования этой технологии.

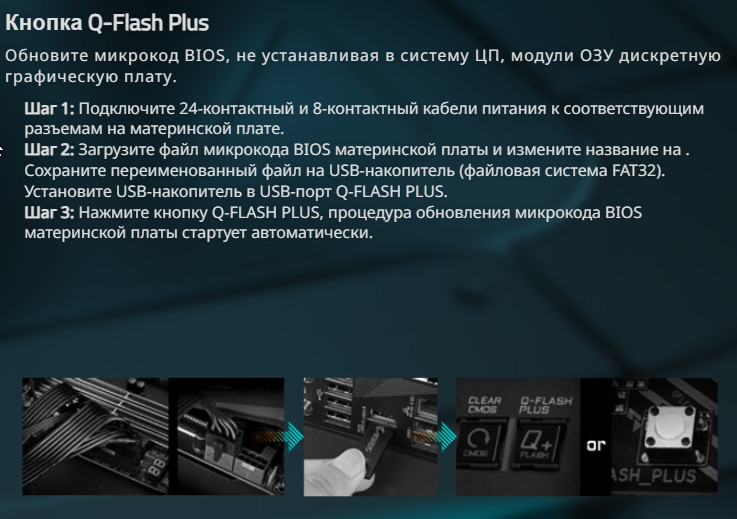

Чтобы обновить BIOS, сначала нужно переименовать прошивку в «gigabyte.bin» и записать её в корень на USB-накопитель. Вставьте накопитель в специально обозначенный порт USB и запустите устройство, удерживая кнопку 3 секунды.

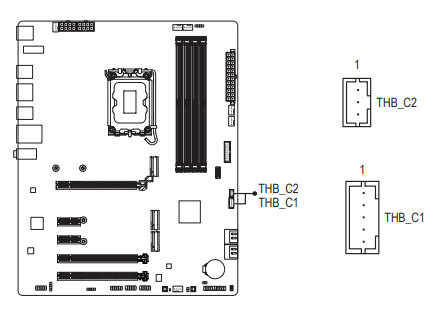

На плате установлены разъемс для подключения отдельных плат Gigabyte с поддержкой Intel Thunderbolt.

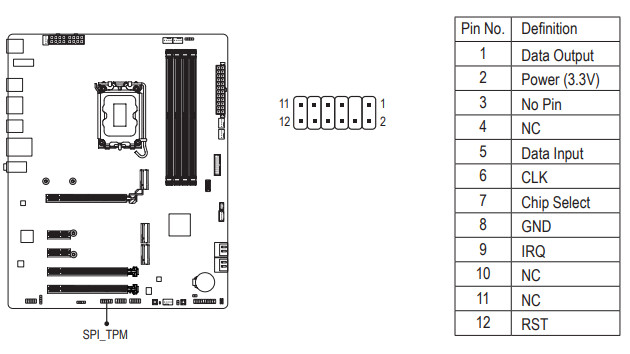

Для подключения устройств безопасности предусмотрено гнездо TPM.
Побочные возможности: порты USB, сетевые разъемы, ввода/вывода.
Следующим шагом рассмотрим USB-порты и другие интерфейсы подключения. Начнём осмотр с задней панели, где расположены большинство из них.
Чипсет Z790 поддерживает не более четырнадцати портов USB: до десяти портов USB 3.2 Gen1, до десяти портов USB 3.2 Gen2, до пяти портов USB 3.2 Gen2x2 и/или до четырнадцати портов USB 2.0.
Мы также не забываем о 28 линиях PCIe, предназначенных для поддержки накопителей, сетевых и других контроллеров. Как я ранее демонстрировал, 21 линия из 28 уже используется.
Что получается в итоге? На материнской плате всего 15 портов USB.
Семь портов USB 3.2 Gen1 функционируют посредством чипсета Z790, два дополнительно доступны через внутренний разъем.
В итоге два контроллера работают через USB порты на плате Z790.
- Логика Женезис GL850G (4 порта USB 2.0 через 2 внутренних разъема) 1 линия USB 2.0);
- Bluetooth (AX211) (1 линия USB 2.0).
Чипсет Z790 обеспечивает поддержку высокоскоростных портов USB.
- + 2 выделенных USB 3.2 Gen2
- + 7 выделенных USB 3.2 Gen1
= 9 высокоскоростных портовКаждый высокоскоростной порт USB дополнительно предоставляет доступ к порту USB 2.0, таким образом уже занимают место 9 портов USB 2.0. К этому добавляются еще 2 выделенных порта и 2 порта USB 2.0 для обеспечения контроллеров. Итого 13 USB портов реализовано.
Ну и 21 линия PCIe, выделенных на поддержку иной периферии.
В данной ситуации на плате Z790 реализовано тридцать высокоскоростных портов из 38. .

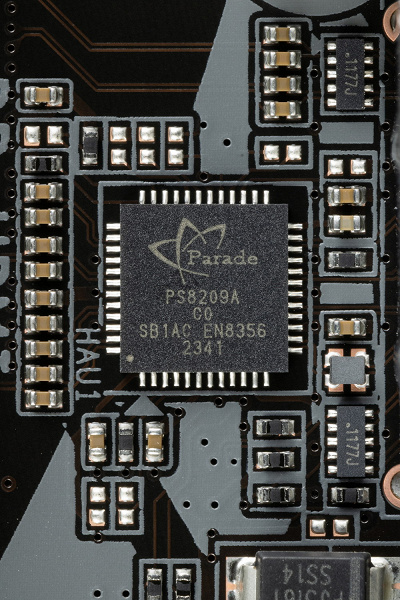

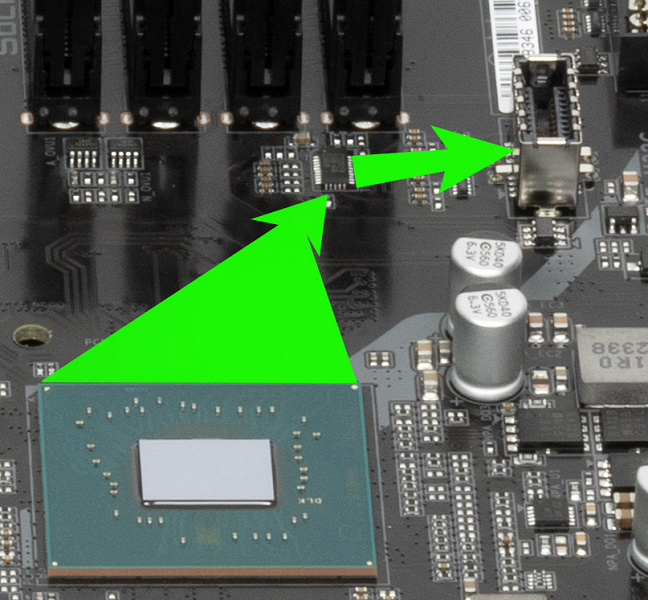

Два порта USB Type-C имеют ре-драйверы, обеспечивающие стабильное напряжение для зарядки мобильных устройств.
Теперь о сетевых делах.

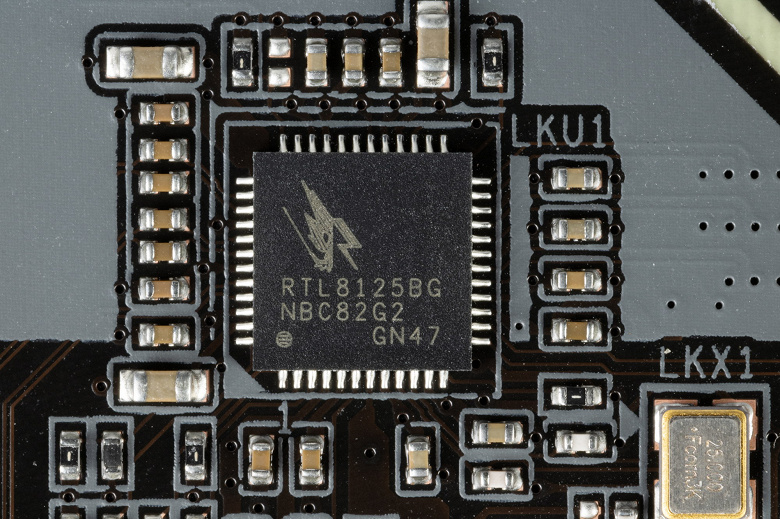

Материнская плата имеет качественную систему связи. В её состав входит высокоскоростной контроллер Ethernet от Realtek (модель RTL8125BG), поддерживающий стандарт передачи данных 2,5 Гбит/с.

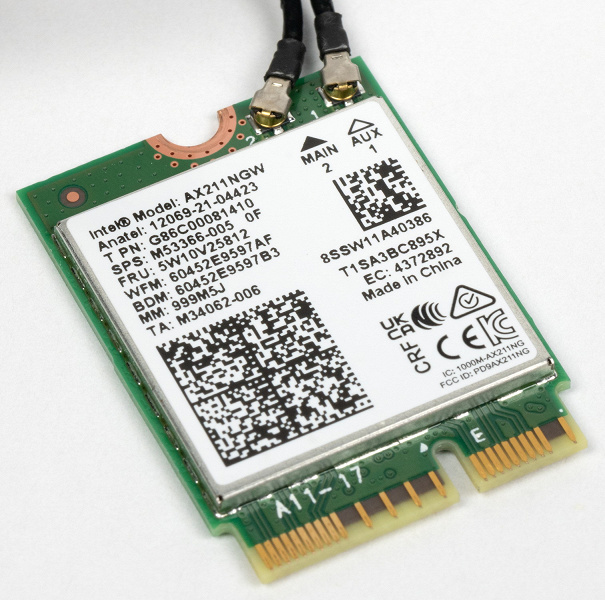

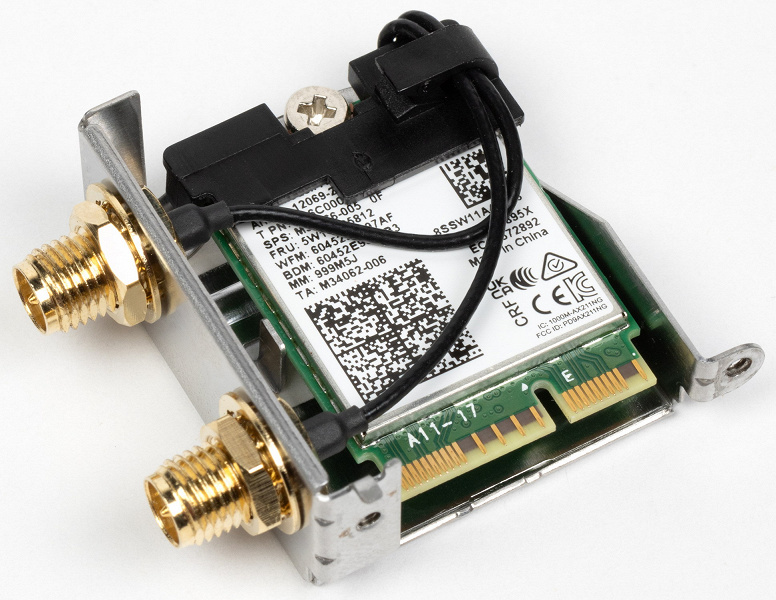

Мы также наблюдаем комплексный беспроводной адаптер на контроллере Intel AX211, поддерживающий Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Адаптер размещен в слоте M.2 (E-key), а разъемы для прикрепления внешних антенн выведены на заднюю панель.
Заглушка, обычно устанавливаемая на задней панели, применена и снабжена внутренним экраном для уменьшения электромагнитного излучения.
Блок ввода-вывода, вентиляторы и т. п.

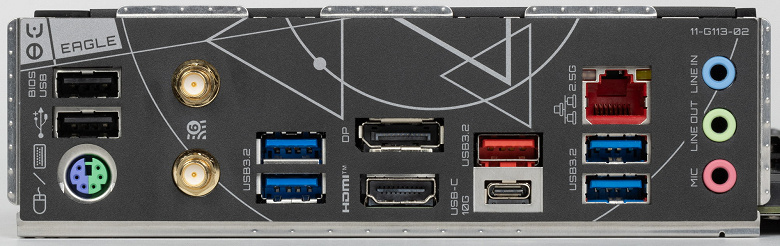

Рассмотрим теперь блок ввода-вывода, а также разъемы для подключения вентиляторов и прочих устройств. На самой плате предусмотрено 6 разъемов для подключения вентиляторов и помп.
Через ПО или BIOS управляют всеми разъемами для подключение вентиляторов и помп. Управление возможно как с помощью ШИМ, так и изменением напряжения/тока.

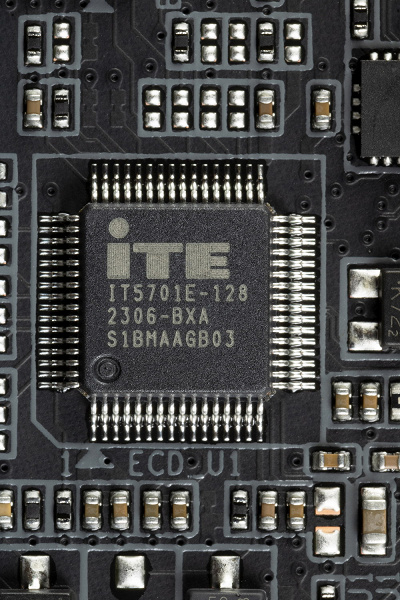

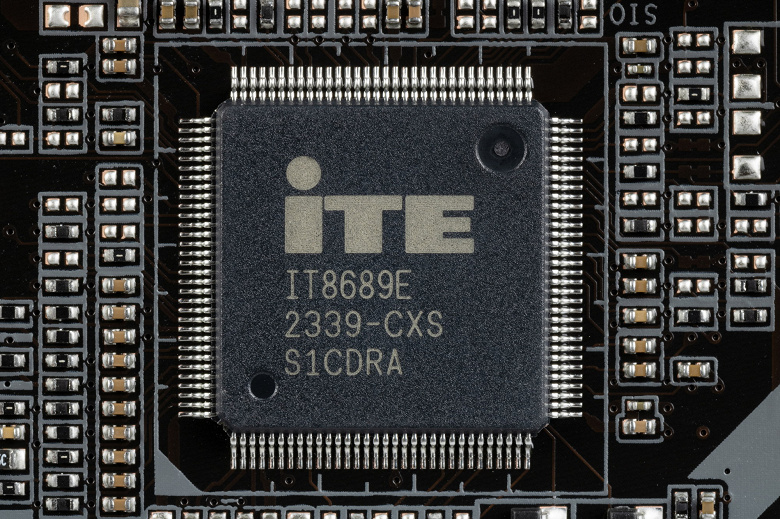

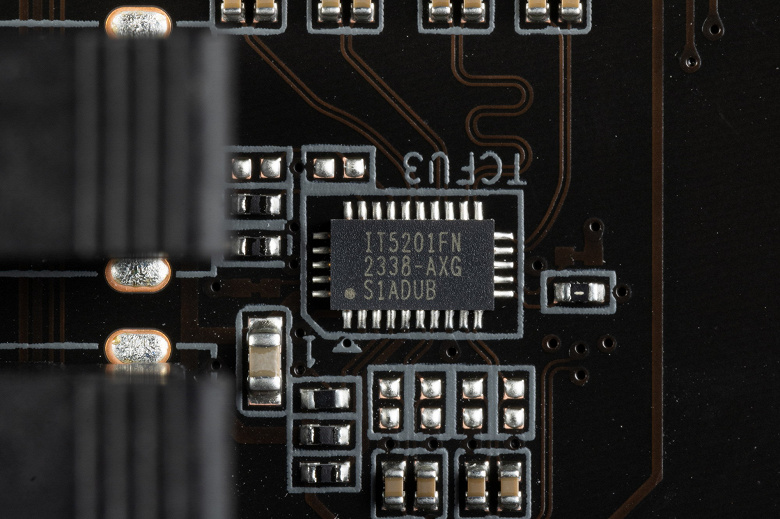

Контроллер ITE IT8689 осуществляет мониторинг состояния платы и управляет работой всех гнезд СО (включая Multi I/O).
Поскольку многие процессоры Intel имеют встроенную графику, разъемы для вывода изображения на материнских платах очень важны. В данном случае плата имеет гнезда Display Port 1.2 и HDMI 2.1. Усилие версии HDMI до 2.1 достигается с помощью контроллера от Parade.
Аудиоподсистема

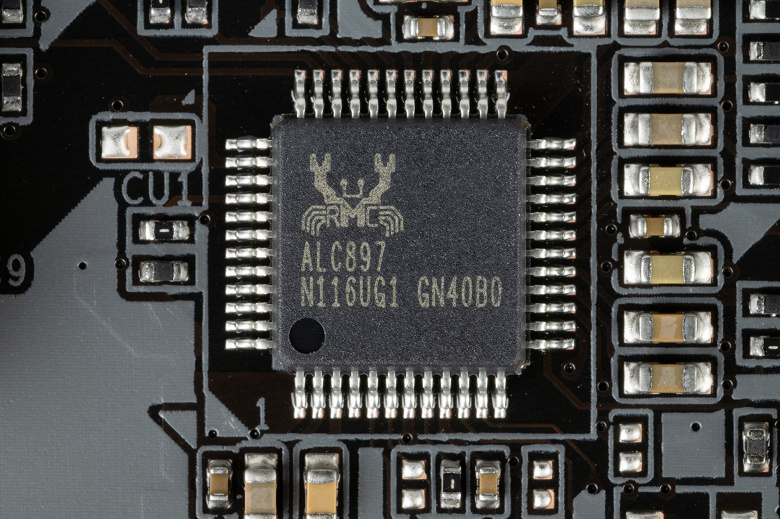

На этой плате установлен старый аудиокодек ALC897.
На плате используются конденсаторы, рассчитанные на высококачественное звучание.
Аудиосистема расположена в углу платы и не перекрывает другие элементы. Карта имеет три обычных разъема со стандартной раскраской и один S/PDIF, реализованный как внутренний разъем на материнской плате.

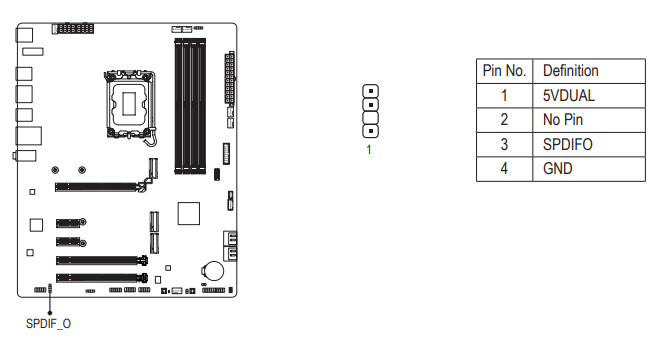

Вывод по схеме 7.1 доступен исключительно через интерфейс S/PDIF, при этом аналоговая схема ограничена 5.1 каналом.

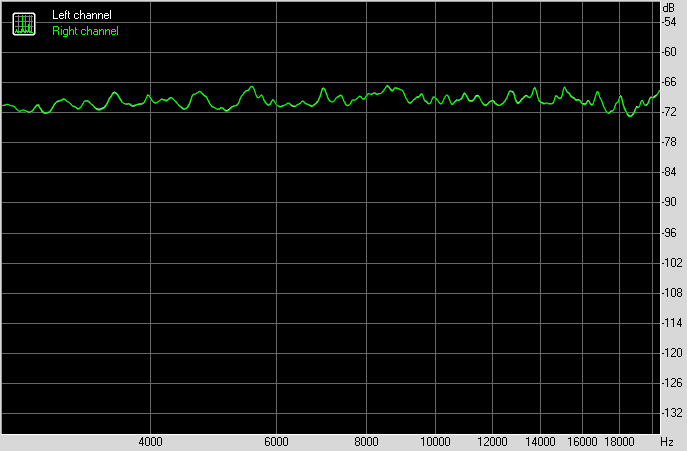

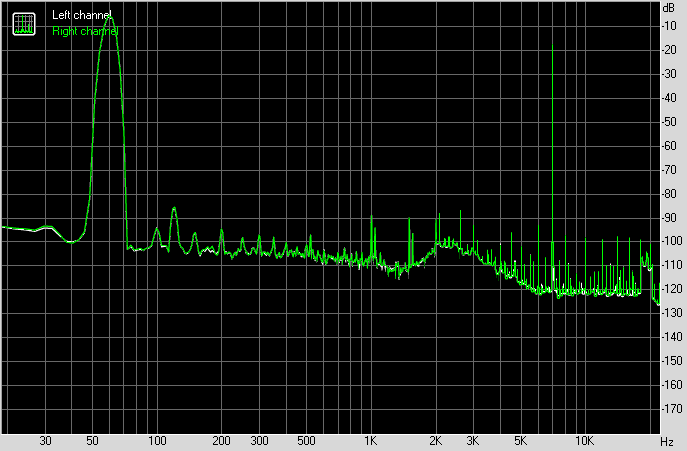

Результаты испытаний акустической системы по RMAA.
Для проверки выходного звукового тракта, предназначенного для наушников или внешней акустики, использовали внешнюю звуковую карту Creative E-MU 0202 USB вместе с утилитой RightMark Audio Analyzer 6.4.5. Тестирование осуществляли в стереорежиме при разрешении 24 бита/44,1 кГц. Во время испытаний ИБП тестового компьютера отключали от сети и работали на аккумуляторе.
Тестирование аудиотракта на плате показало результат «Хорошо».
| Тестируемое устройство | Gigabyte Z790 Eagle AX |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | Разъём сзади — вход Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,8 дБ /- 0,8 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.13, +0.03
|
Отлично
|
| Уровень шума, дБ (А) |
-76.3
|
Средне
|
| Динамические диапазон, дБ (А) |
76.4
|
Средне
|
| Гармонические искажения, % |
0.00894
|
Очень хорошо
|
| Гармонические искажения + шум, дБ(A) |
-70.1
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.033
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-71.1
|
Хорошо
|
| Интермодуляции на 10 кГц, % |
0.034
|
Хорошо
|
| Общая оценка |
Хорошо
|

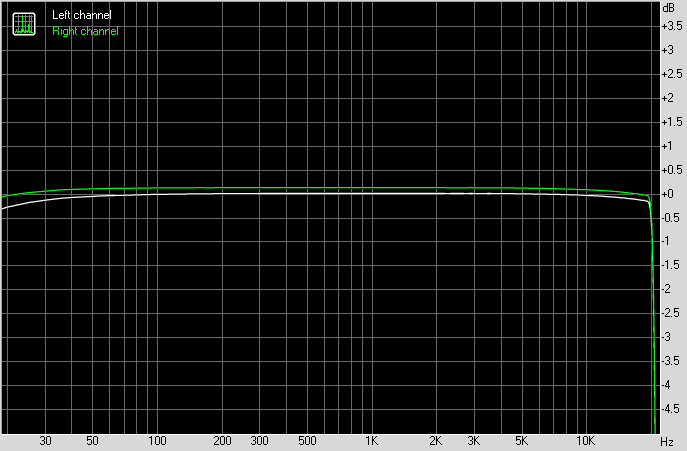

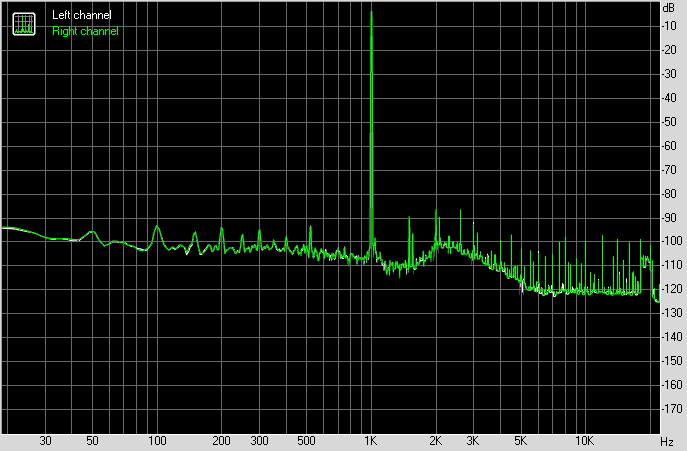

Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.73, +0.01
|
-0.61, +0.13
|
| От 40 Гц до 15 кГц, дБ |
-0.08, +0.01
|
+0.03, +0.13
|
Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-76.7
|
-76.6
|
| Мощность RMS, дБ (A) |
-76.3
|
-76.2
|
| Пиковый уровень, дБ |
-52.1
|
-52.4
|
| Смещение DC, % |
+0.0
|
+0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+77.0
|
+76.9
|
| Динамический диапазон, дБ (А) |
+76.4
|
+76.3
|
| Смещение DC, % |
-0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.00898
|
0.00891
|
| Гармонические искажения + шум , % |
0.02791
|
0.02784
|
| Гармонические искажения + шум (A-взвеш.), % |
0.03139
|
0.03122
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.03250
|
0.03262
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.03464
|
0.03446
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-69
|
-65
|
| Проникновение на 1000 Гц, дБ |
-71
|
-70
|
| Проникновение на 10000 Гц, дБ |
-70
|
-68
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.02755
|
0.02747
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.03475
|
0.03474
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.03840
|
0.03839
|
Питание, охлаждение
Для питания платы предусмотрено три разъема: помимо 24-контактного ATX, расположенного справа от платы (слева на фото), имеются еще два 8-контактных EPS12V.

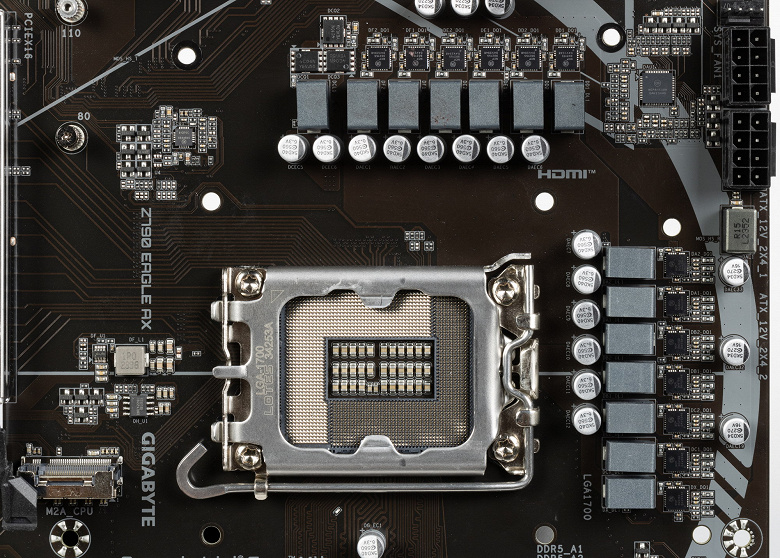

Питание процессора осуществляется по схеме с четырнадцатью фазами: двенадцать на VCore, одна на VCCIO и одна на встроенное графическое ядро.

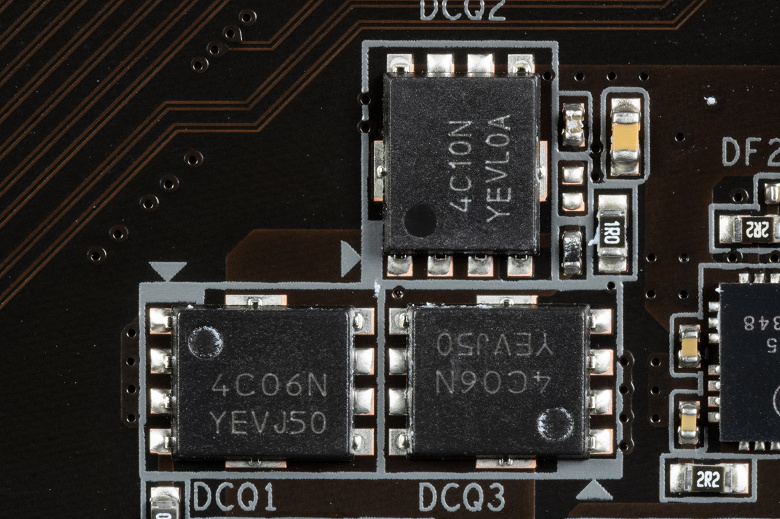

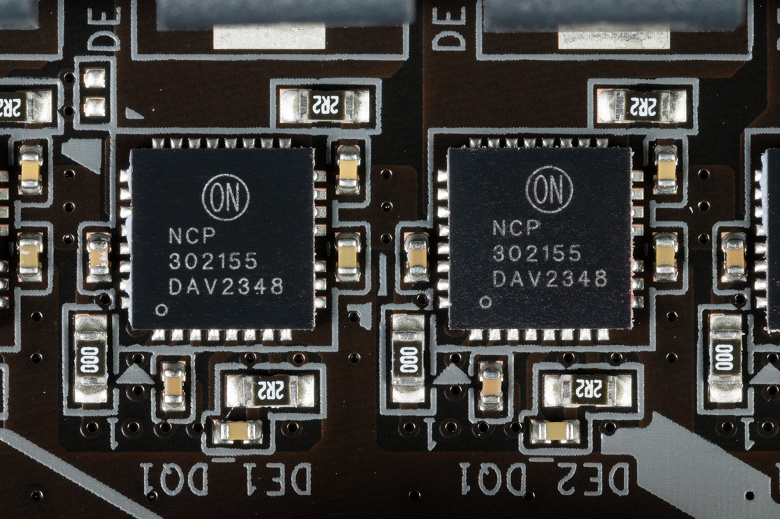

Каждый канал фазы VCore и iGPU оснащен суперферритовым дросселем и драйвером MOSFET DrMOS NCP302155 (55 А) производства On Semi.

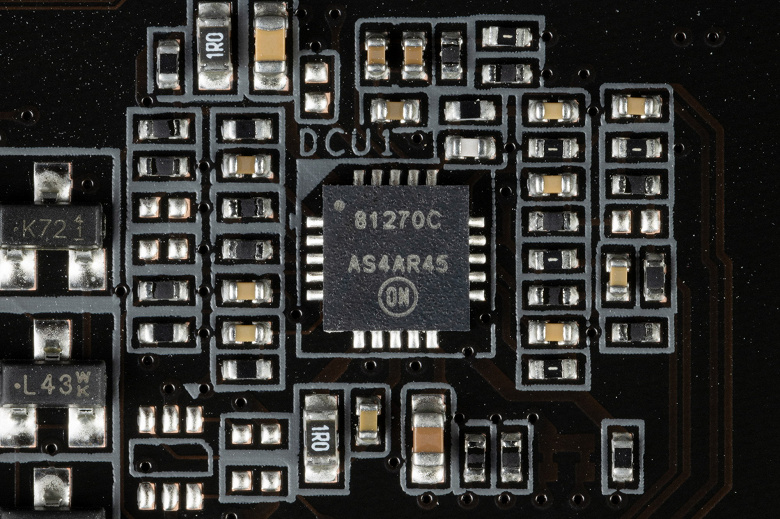

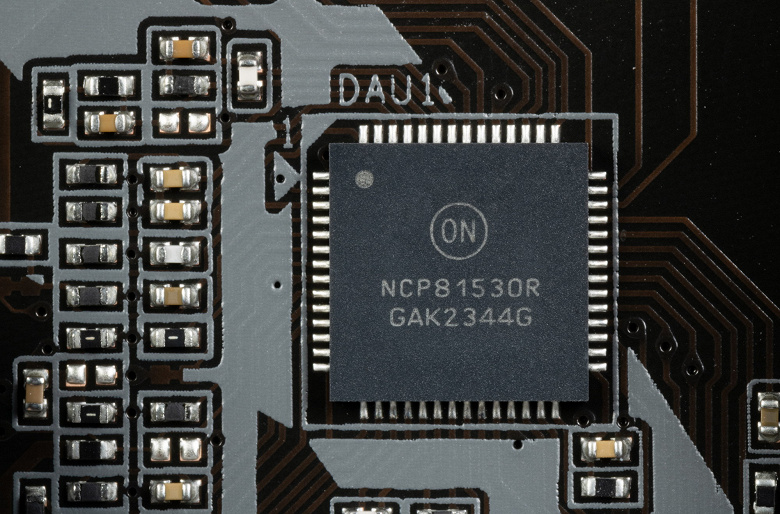

Контроллер NCP81530 от On Semi управляет схемой ШИМ, рассчитанной на максимум 10 фаз. Питание Vcore подается по параллельной схеме (это подтверждается на сайте производителя): физически управляются 6 фаз VCore (6+6), плюс 1 фаза для встроенного графического ядра.
Блок VCCIO функционирует по однофазной схеме питания с полевыми МОП-транзисторами NFMFS4C06/4C10 производства Om Semi, способными пропускать ток до 69 А. Регулирование осуществляется ШИМ-контроллером NCP81270 компании On Semi.
Теперь про охлаждение.

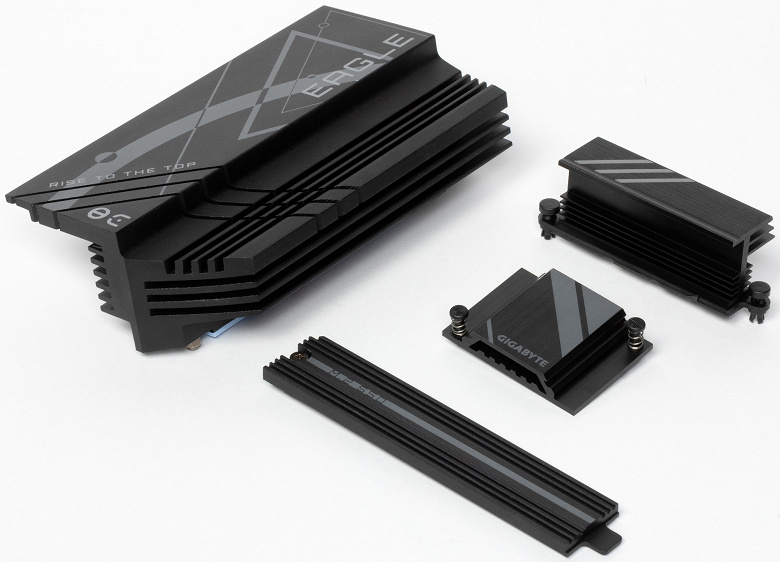

Каждый элемент, способный нагреваться до высокой температуры, оснащен собственным радиатором.

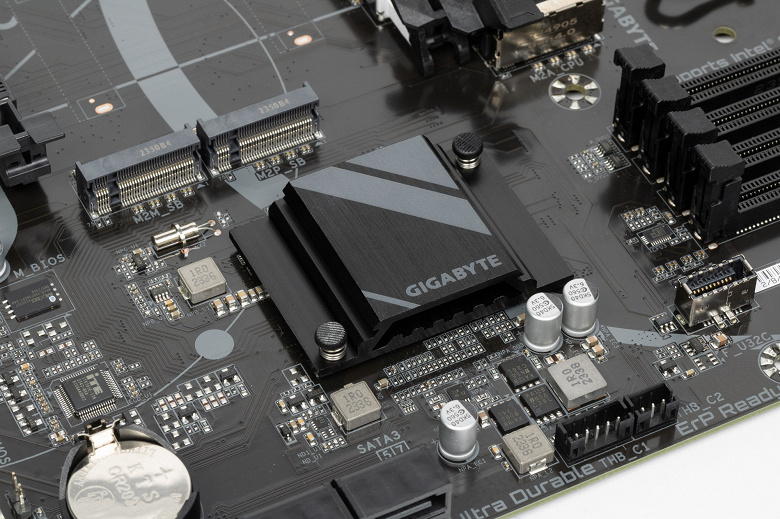

Охлаждение чипсета выполнено с помощью одного радиатора, отдельно от силовых преобразователей. Для ВRM-секции предусмотрены два отдельных радиатора.

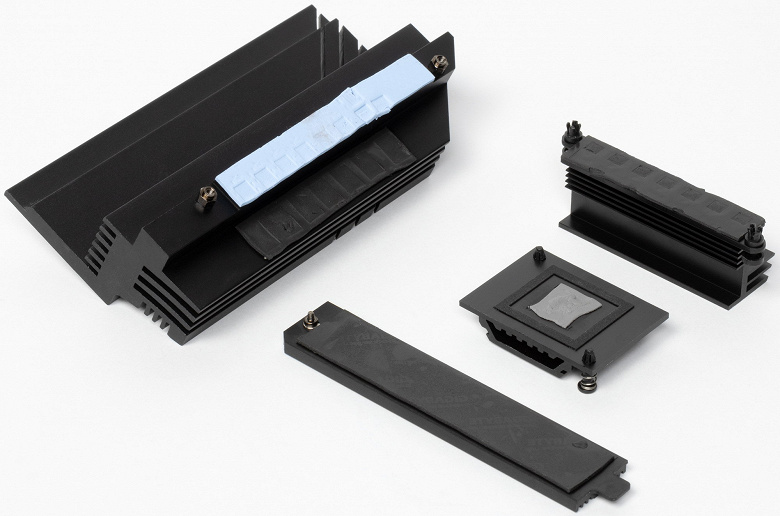

Ранее я говорил о том, что только один разъем M.2 оснащен радиатором.
Материнская плата лишена бэкплейта, защитной пластины с обратной стороны.
Подсветка
Все о внешней красоте
Материнская плата сама по себе подсветку не имеет, но есть два разъема для подключения внешней подсветки, управление которой осуществляется через программу Gigabyte Control Center.
Кому не нравится, подсветку можно отключить через программу.

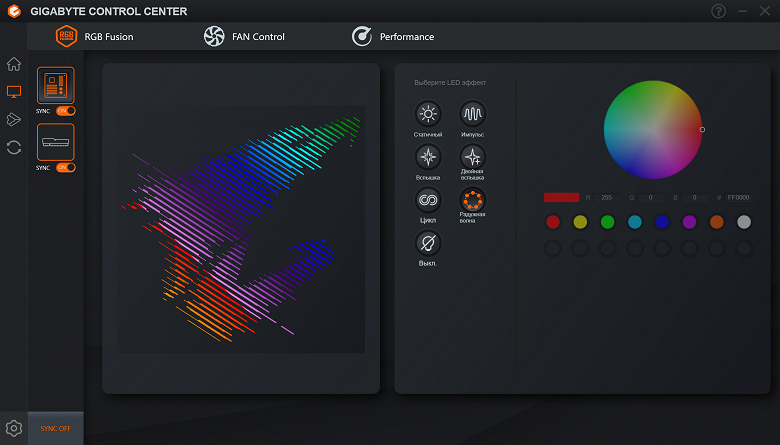

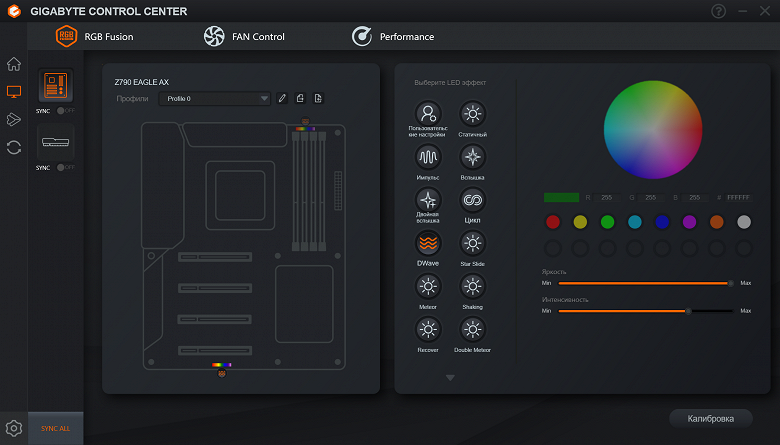

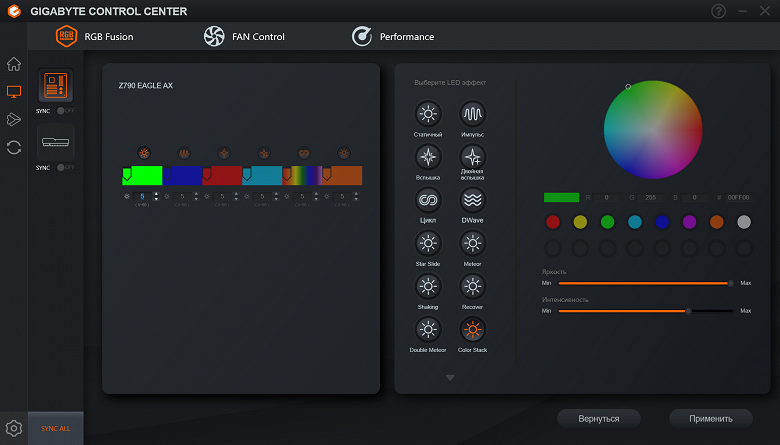

Управлять подсветкой можно с помощью программы RGB Fusion, которая входит в комплект поставки.
Программное обеспечение под Windows
Фирменное ПО Gigabyte
Все программы доступны для скачивания на сайте разработчика. Gigabyte.com.

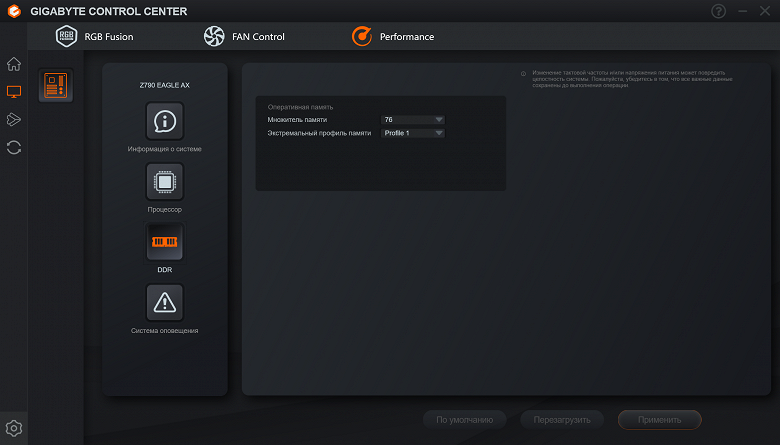

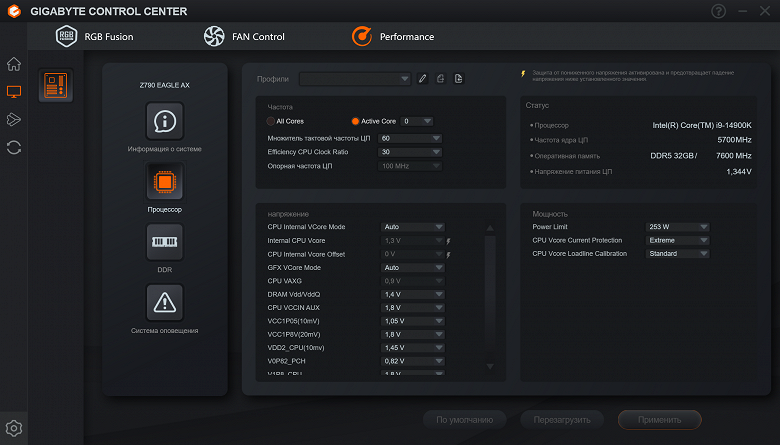

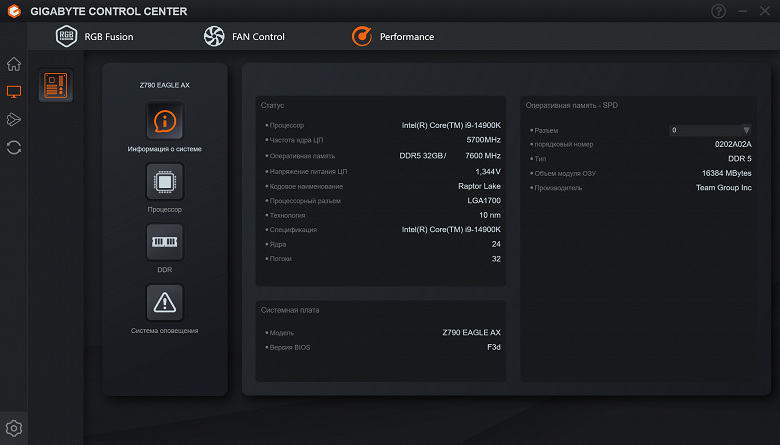

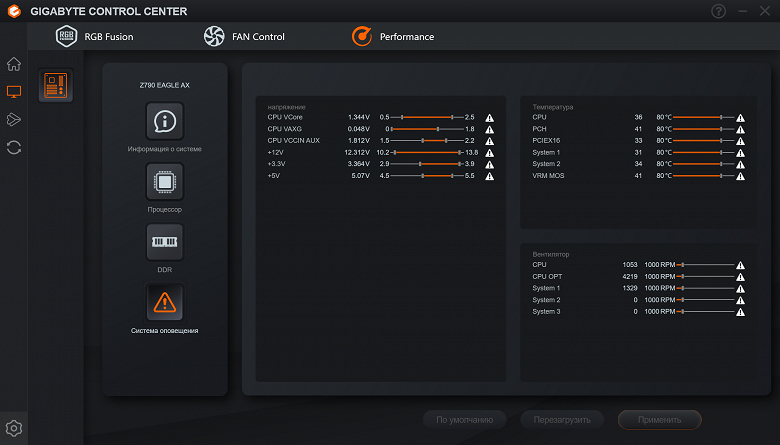

Вновь сталкиваемся с универсальным приложением Gigabyte Control Center.
Возможность настройки работы платы не ограничивается частотой и напряжением, её можно применить к управлению вентиляторами и контролю состояния подключенных SSD накопителей.

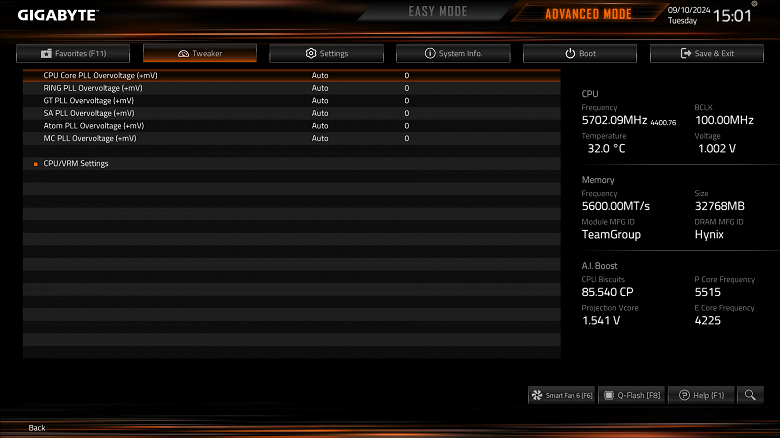

Настройки BIOS
Что нам дают тонкости настроек в BIOS

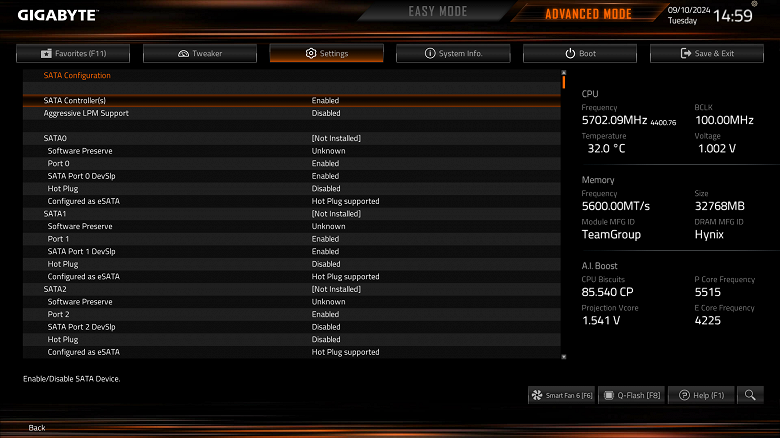

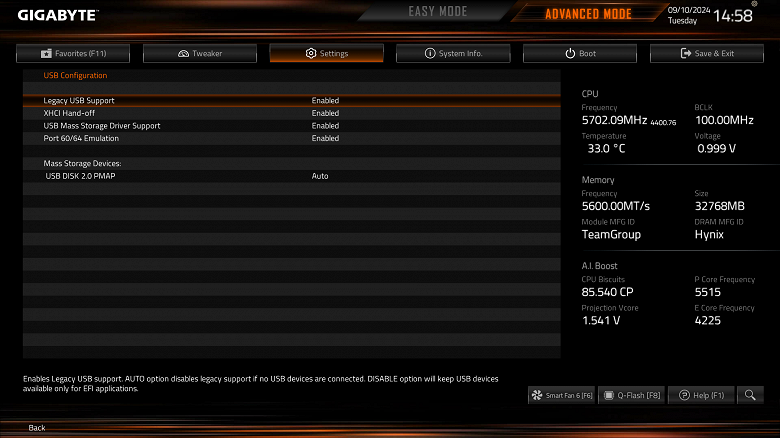

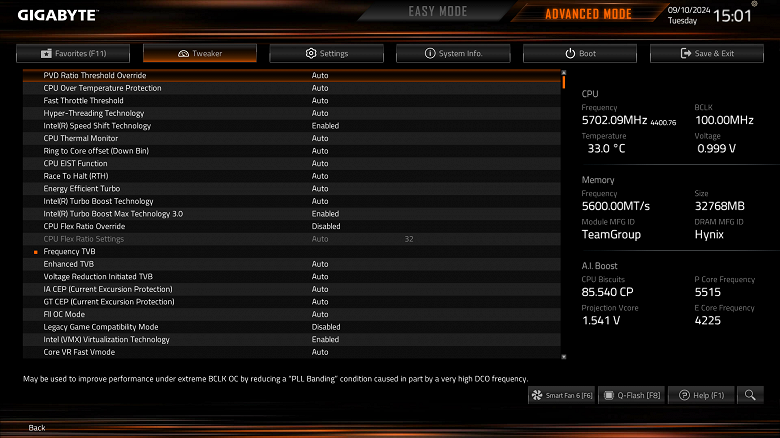

Современные платы оснащены UEFI (Unified Extensible Firmware Interface), являющимися компактными версиями операционных систем. Для доступа к настройкам во время загрузки компьютера обычно требуется нажать клавишу Delete или F2.

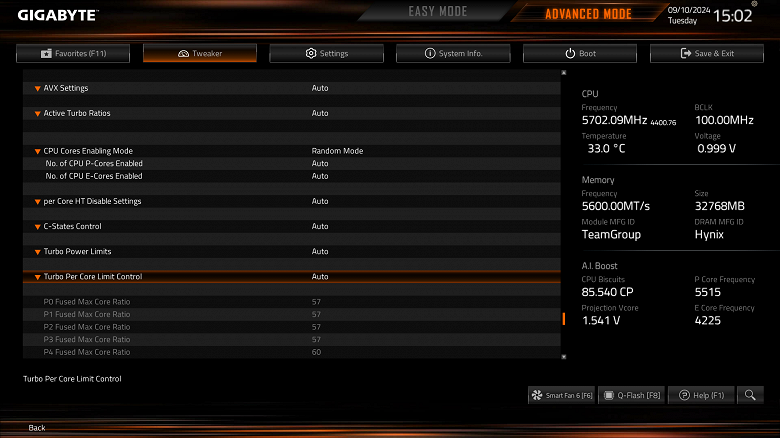

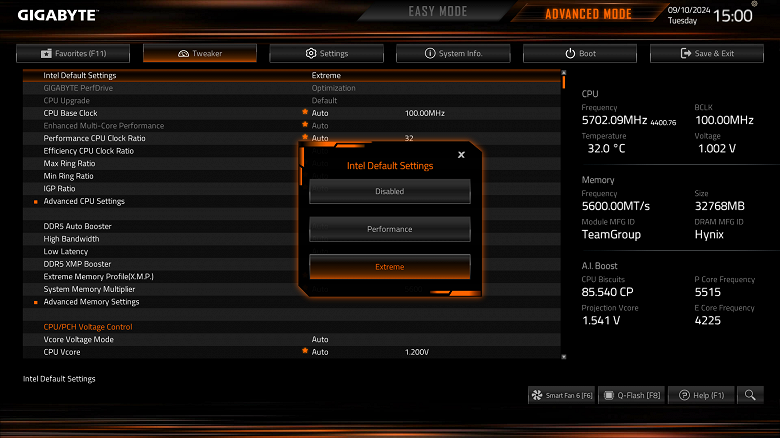

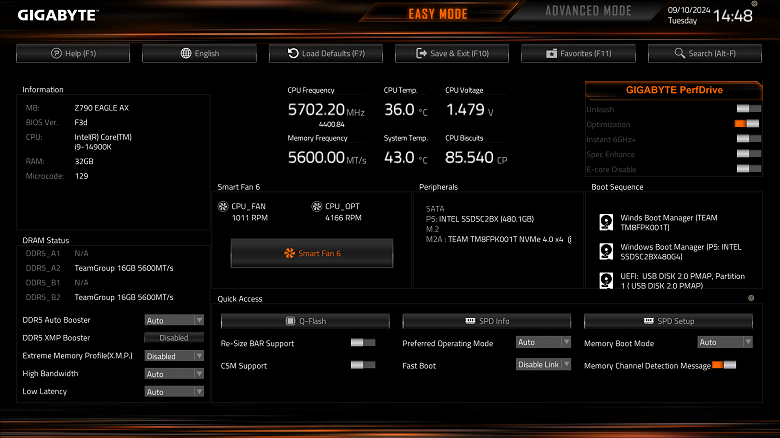

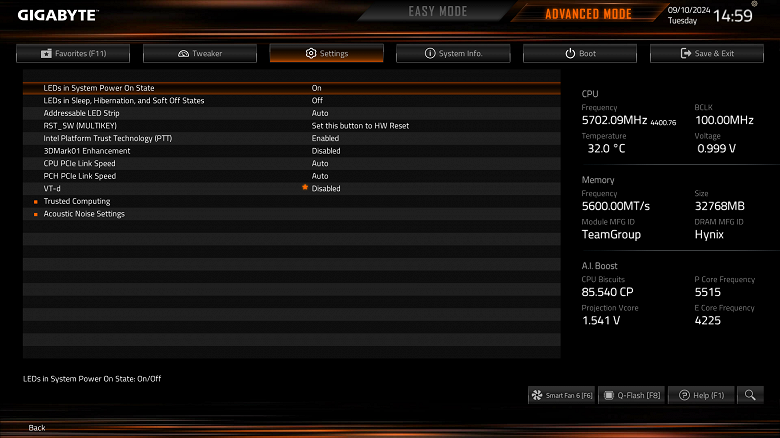

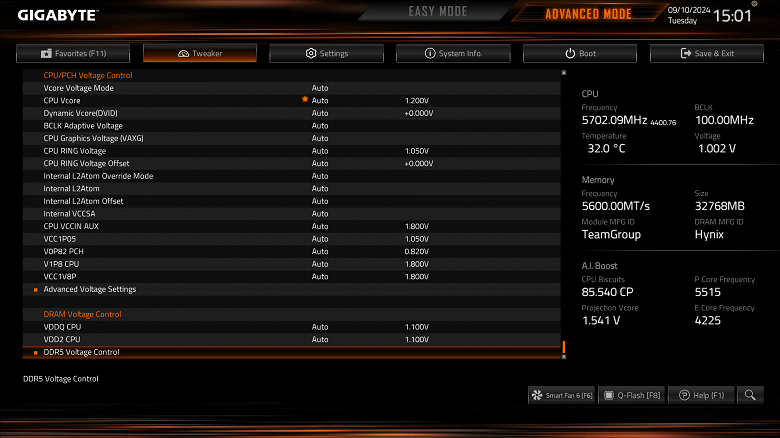

В простое меню появились обновления: теперь здесь можно настроить некоторые функции без необходимости заходить в продвинутое меню, которое предназначено для более опытных пользователей.

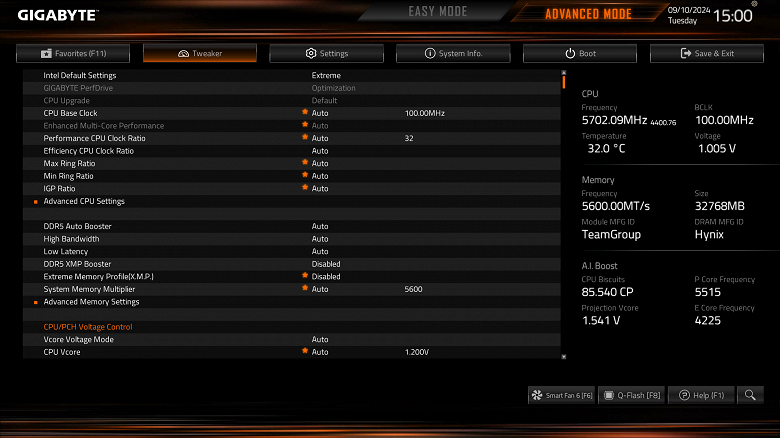

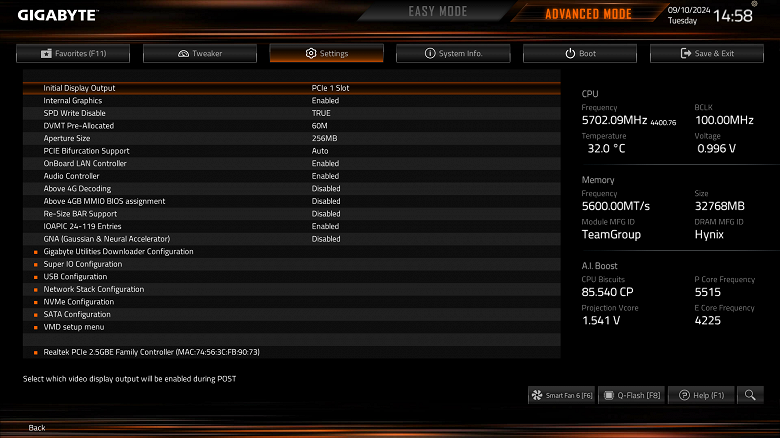

В данном разделе можно регулировать работу всех компонентов материнской платы, за исключением портов USB.
В разделе нужно особенно обратить внимание на управление M.2 и слотами PCIe.

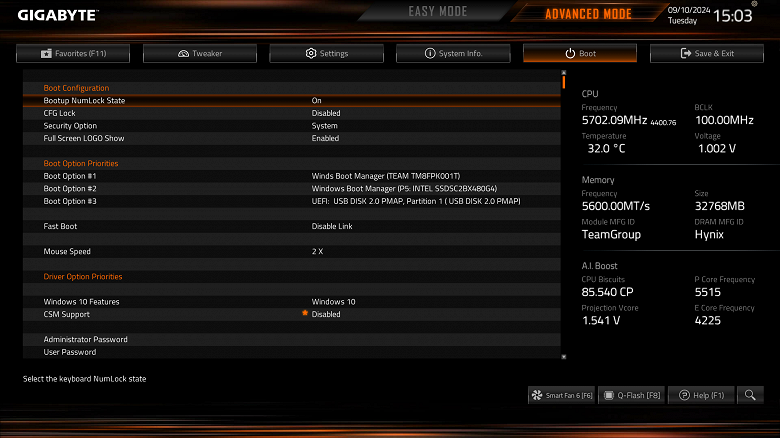

Настройки загрузки знакомы многим.

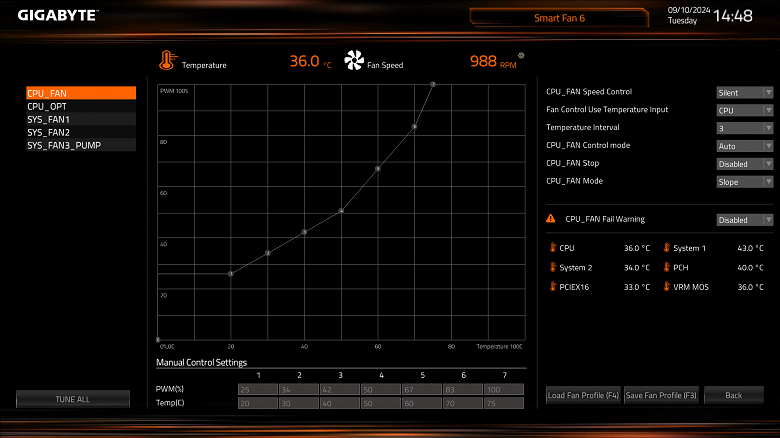

В том же месте имеется утилита Smart Fan 6 для настройки работы разъемов для вентиляторов.
Для увеличения скорости работы доступны стандартные возможности, предусмотренные процессорами Core и модулями памяти DDR5.
Вариантов не так много, как в дорогих моделях, но для высокопроизводительных современных процессоров многие из них бессмысленны, поскольку сами процессоры работают на высоких частотах.
Обратите внимание: в BIOS для процессоров Intel Core теперь по умолчанию установлен режим работы CPU, рекомендованный Intel с лимитами потребления. Для выбора режима с максимальными частотами, напряжением и нагрузкой нужно сделать это вручную.
Работоспособность (и разгон)
Конфигурация тестовой системы

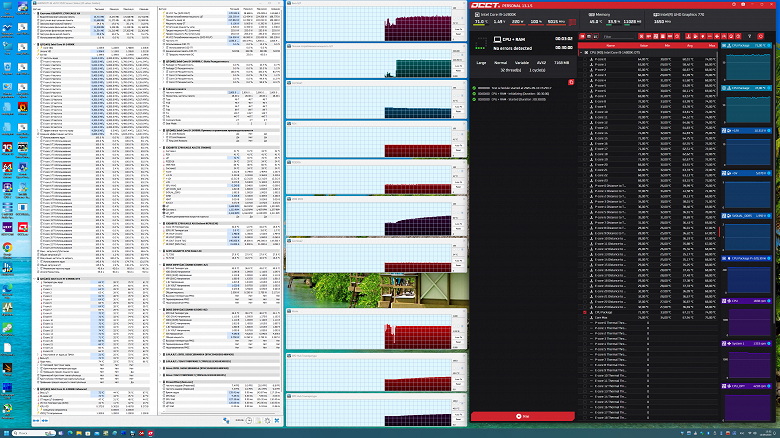

Задействуем всё с заводскими параметрами (установки функционируют в автоматическом режиме, предложенном Intel). После этого подвергнем проверкам.
В режиме авторазгона частота работы P-ядер достигала до 5,0 ГГц, а всех Е-ядер — 4,3 ГГц. P-ядра — обычные ядра с двумя потоками каждый, их также называют производительными. «Е» — это энергоэффективные ядра, малые ядра с одним потоком.
Матплата в данном случае имеет не самую мощную систему питания, а Intel установил определенные ограничения, поэтому автоматический разгон небольшой (ранее наблюдалось 5,7 ГГц по ядрам P). По остальным параметрам работы компонентов по нагреву все в норме. Потребление процессора превышало 220 Вт (ранее получалось 260 Ватт и выше при настройках по умолчанию). Нестабильностей в работе не зафиксировано.
Выводы

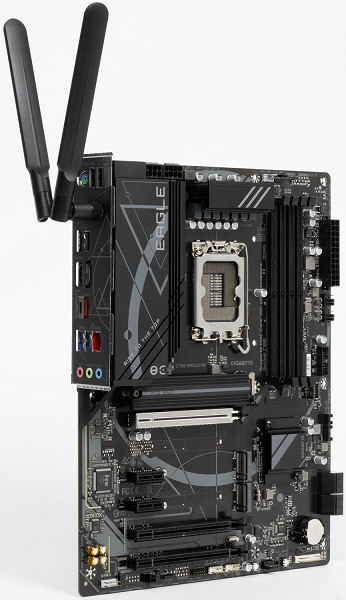

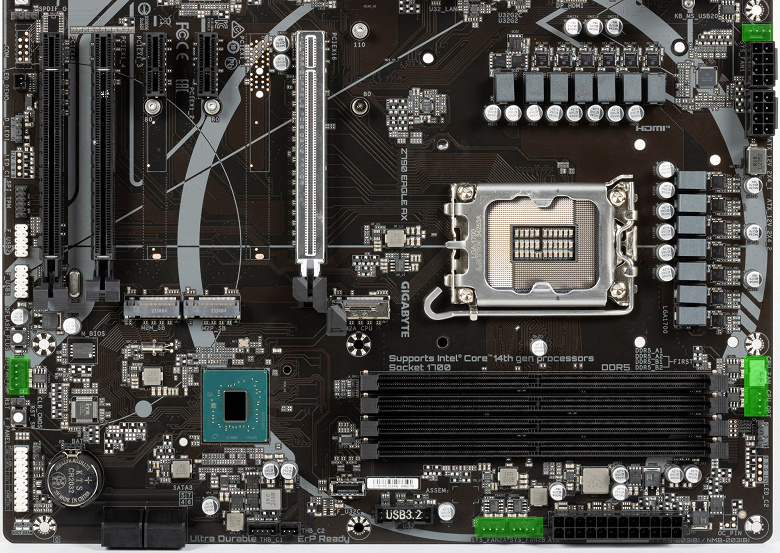

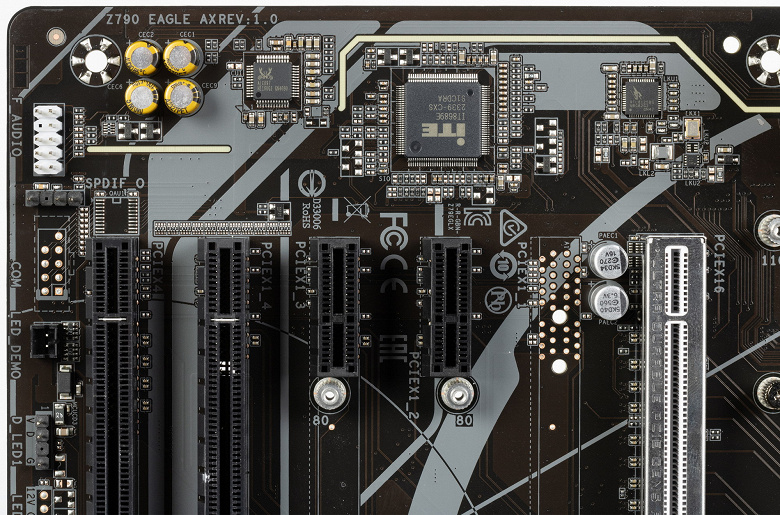

Материнская плата Gigabyte Z790 Eagle AXЭта материнская плата построена на чипсете Intel Z790, но имеет сравнительно доступную цену – 20 тысяч рублей по состоянию на публикацию обзора. У неё 15 портов USB разных типов, включая два быстрых USB 3.2 Gen2 (но не USB 3.2 Gen2×2); три слота PCIe х16, один из которых получает от процессора 16 линий PCIe версии 5.0, а два других работают в режиме x4 и x1 (подключены к чипсету); три слота M.2 — один подключен напрямую к процессору линиями PCIe 4.0, два других – к чипсету также линиями PCIe 4.0; четыре порта SATA и шесть разъемов для вентиляторов. Система питания процессора достаточно мощная для работы любых совместимых процессоров с запасом на разгон. Плата имеет удовлетворительную систему охлаждения почти каждого потенциально греющегося элемента, однако два из трёх слотов M.2 – без охлаждения.
Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с и современный беспроводной (Wi-Fi 6E + Bluetooth 5.3). К плюсам платы можно отнести возможность подключения подсветки в виде дополнительных ARGB-устройств (но нет поддержки RGB-подсветки).
