Продолжаем исследование конструкции материнских плат, возможностей систем питания, совместимости с разными периферийными устройствами и программным обеспечением до момента выхода на рынок.
Исследование процессоров — в своем разделе.
Летом текущего года платформа AMD AM5 получила новый уровень развития с выпуском поколения процессоров. Ryzen 9xxxЛинейка системных чипсетов от AMD также обновлена, для нового поколения использована цифра 8, например, X870/B850.
Таблица демонстрирует основные различия между старшими чипсетами платформы AM5, выпущенными два года назад, и новейшим поколением.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество интерфейсов PCIe у процессора для связи с чипсетом. | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | Производитель может настроить устройство с помощью внешнего контроллера. | Два через отдельный контроллер, для которого зарезервированы четыре линии PCIe. | Производитель может опционально управлять устройством с помощью внешнего контроллера. | Два канала через отдельный контроллер с четырьмя линиями PCI Express. |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: *Четыре линии PCI Express 4.0 могут быть выделены под контроллер USB4 как на чипсете, так и на процессоре.
Суффикс «E» в чипсетах поколения 6xx указывает на поддержку PCIe 5.0 от процессора для слотов PCIe x16 и M.2, а также возможность разделяния 16 линий на варианты x8+x8 или x8+x4+x4. Аналоги без «E» поддерживают версию 4.0 на «процессорных» слотах (разделение 16 линий не возможно – только все 16 на видеокарту).
Серия 8xx отличается от серии 6xx прежде всего обязательным наличием контроллера USB4. Ранее это было опционально и зависело от желания партнера AMD. В настоящее время используется контроллер ASM4242 от ASMedia, который требует 4 линии PCIe. Подходят платы как с чипсетами серии 8xx, так и с процессорами Ryzen благодаря наличию линий для NVMe (M.2) слотов. .
Сегодня мы рассматриваем продукт линейки Aorus от Gigabyte. Производитель позиционирует эту серию как флагманскую, однако в ней есть материнские платы и на среднебюджетных чипсетах, отличающиеся более премиальным исполнением.

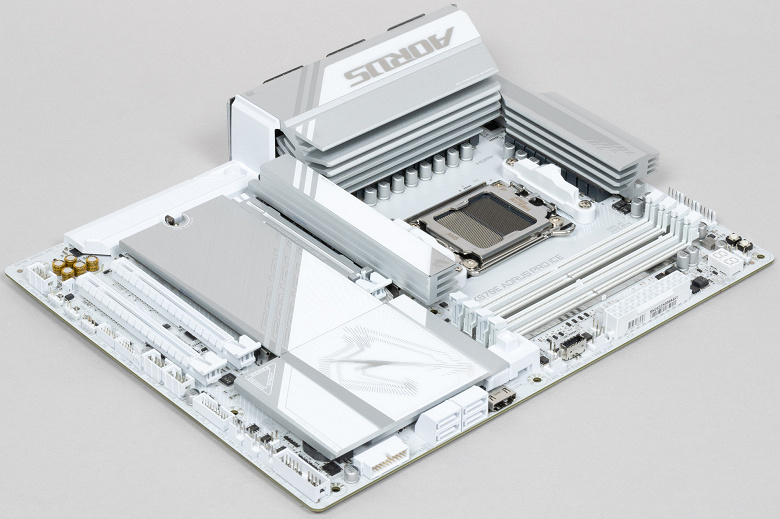

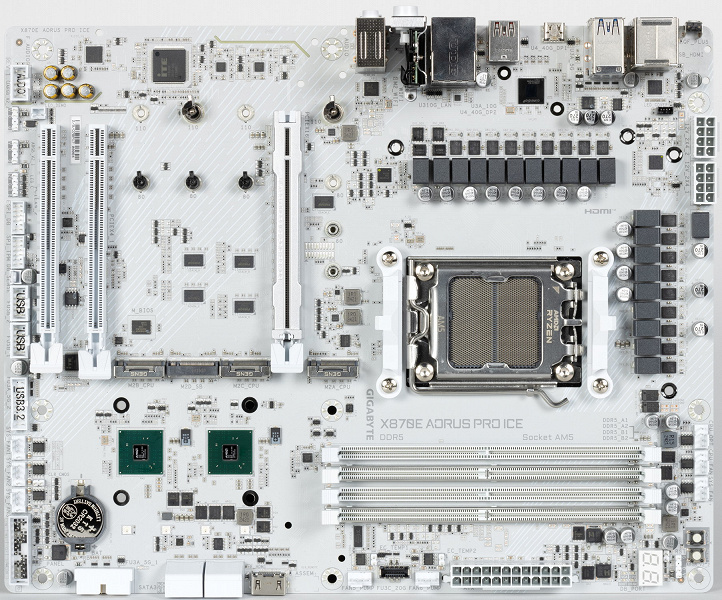

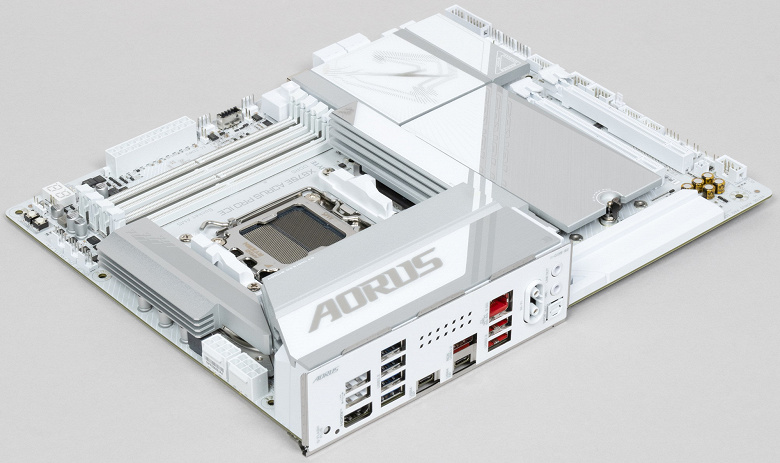

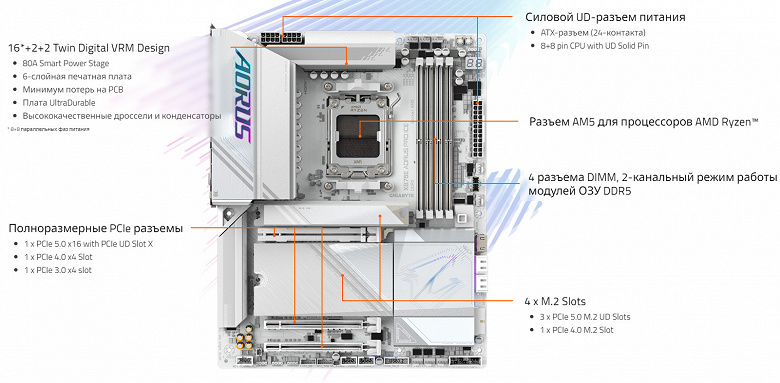

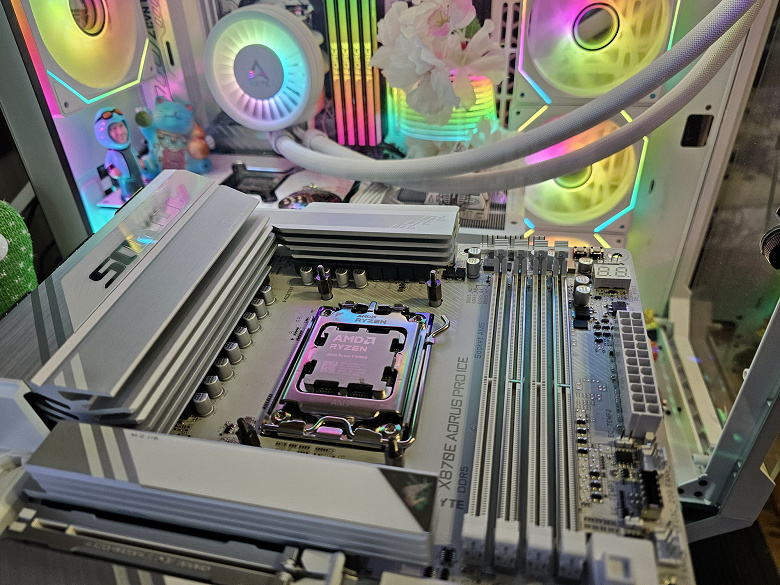

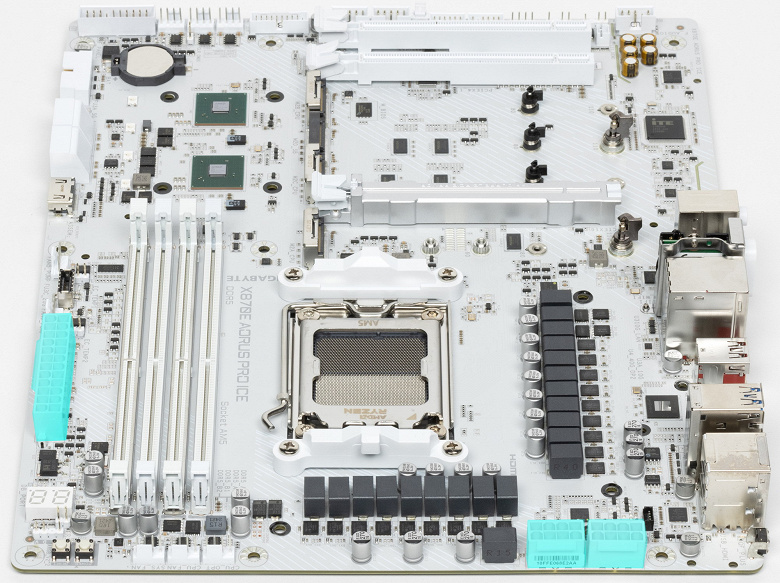

Переходим к самой материнской плате Gigabyte X870E Aorus Pro IceПо белому цвету, как видно из суффикса «Ice» в названии, плата выполнена.
Gigabyte X870E Aorus Pro Ice поступает в белой коробке, оформленной по фирменному шаблону серии и отражающей цвет материнской платы. Комплектация расположена под платформой в специальном отделении.

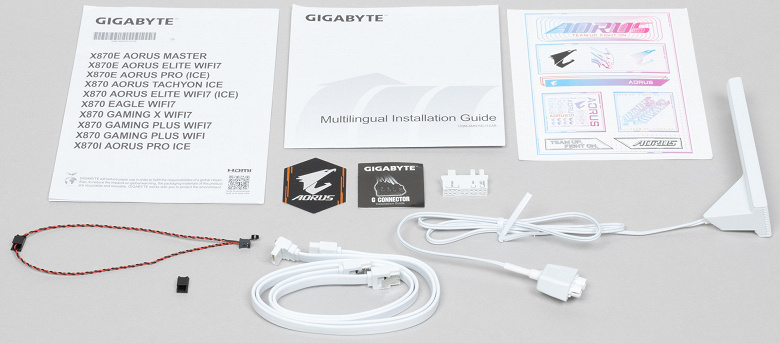

Комплект поставки скромен, так как в серии Aorus есть продукты разных уровней: Xtreme, Master – флагманы, Pro – уровень ниже, Elite – еще ниже. Наша материнская плата относится к среднему уровню топовой серии. Кроме руководства пользователя и белых кабелей SATA, имеются антенна встроенного Wi-Fi-модуля (белая!), провод с детектором шума, фирменный адаптер G-connector для передней панели, бонусные стикеры.
ПО уже не поставляется, так как последние версии драйверов и утилит необходимо устанавливать с сайта производителя. Гнезда для подключения антенн беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и фиксируются пластиковыми замками вместо того, чтобы быть привинченными, как раньше.

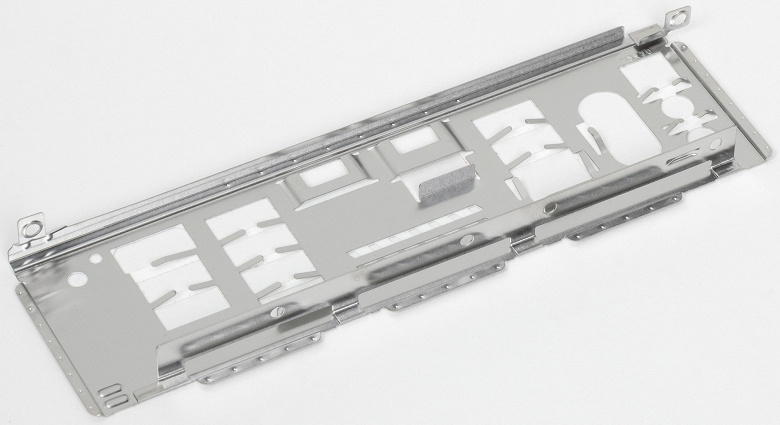

На плате уже установлена заглушка для задней панели с разъемами.
Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte X870E Aorus Pro Ice размером 305×244 мм выполнена в форм-факторе ATX и оснащена девятью монтажными отверстиями для установки в корпус. Одно из отверстий закрыто радиатором от M.2 слота.

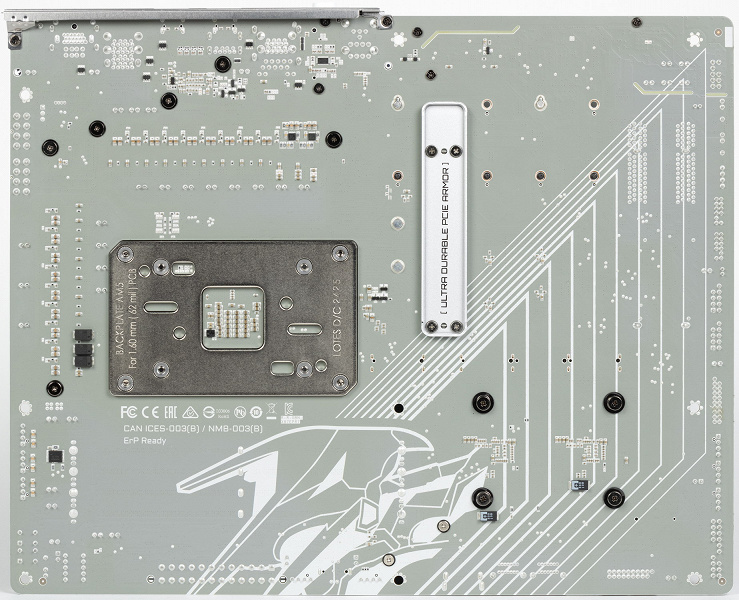

Задний патч выполнен из металла и обеспечивает крепление основного слота PCIe x16. Кроме того, здесь располагается некоторое логическое устройство. Текстолит качественно обработана: концы паяных площадок аккуратно срезаны, а поверхности отполированы. Защитная пластина (бэкплейт) отсутствует. Интересно отметить, что задняя сторона платы окрашена в серый цвет вместо белого, и на ней заметны попытки создания абстрактного рисунка, связанного с темой «Я не знаю, что такое Aorus, но так его вижу».
Одно из традиционных отличий высококлассных продуктов – усиленная плата жесткости на обратной стороне платы, расположенная рядом со слотом PCIe x16 для видеокарты.
Технические характеристики
Стандартная таблица характеристик.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 256 ГБ (поддержка 64 ГБ модулей), до DDR5-8000 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2,5 Гбит/с Одномодальный беспроводной адаптер Qualcomm Dual Band с поддержкой Wi-Fi 7 стандарта 802.11a/b/g/n/ac/ax/be (частоты 2,4/5/6 ГГц) и Bluetooth 5.3. |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x16 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E) 1 × M.2 (M2A_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/2580/22110/25110) 1 × M.2 (M2B_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/22110)* 1 × M.2 (M2C_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/22110)* 1 × M.2 (M2D_SB, X870E, PCIe 4.0 x4 для устройств формата 2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E) 2 × USB 2.0: 2 порта Type-A (белые) (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X870E) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (X870E) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (X870E+CPU) 2 × USB4: 2 порта Type-C (ASM4242) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × оптический S/PDIF (выход) 1 × HDMI (выход) 2 антенных разъема Кнопка для обновления BIOS — Q-Flash Plus. |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V Один слот M.2 формата E-Key используется адаптером для Wi-Fi. Один разъем для подключения порта USB 3.2 Gen2x2 типа C. 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 Предусмотрены восемь разъёмов для подключения четырёхконтактных вентиляторов и жидкостных систем охлаждения. 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты Аудио разъём на переднюю панель. 1 разъем для систем безопасности TPM 1 разъем для датчика шума 2 разъема для термодатчиков Один разъём предназначен для подключения управления с лицевой панели корпуса. |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
узнать цену
|
Примечание: *Слот PCIe x16 разделяет ресурсы со слотами M2B_SB и M2C_SB. Подробности предоставлены далее.

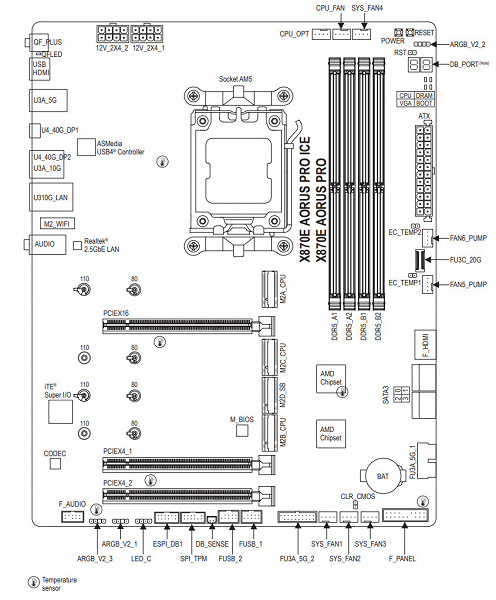

Основные возможности: микросхема управления, центральный процессор, оперативная память.

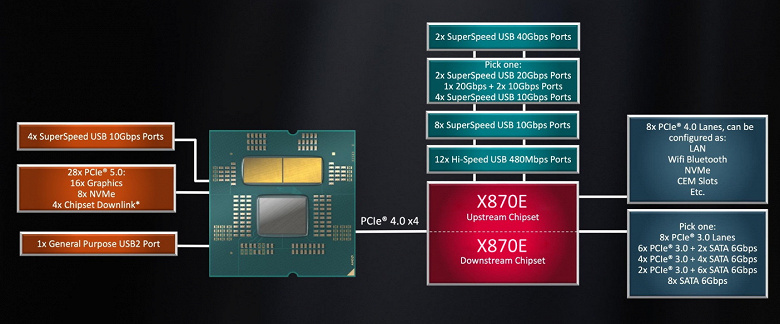

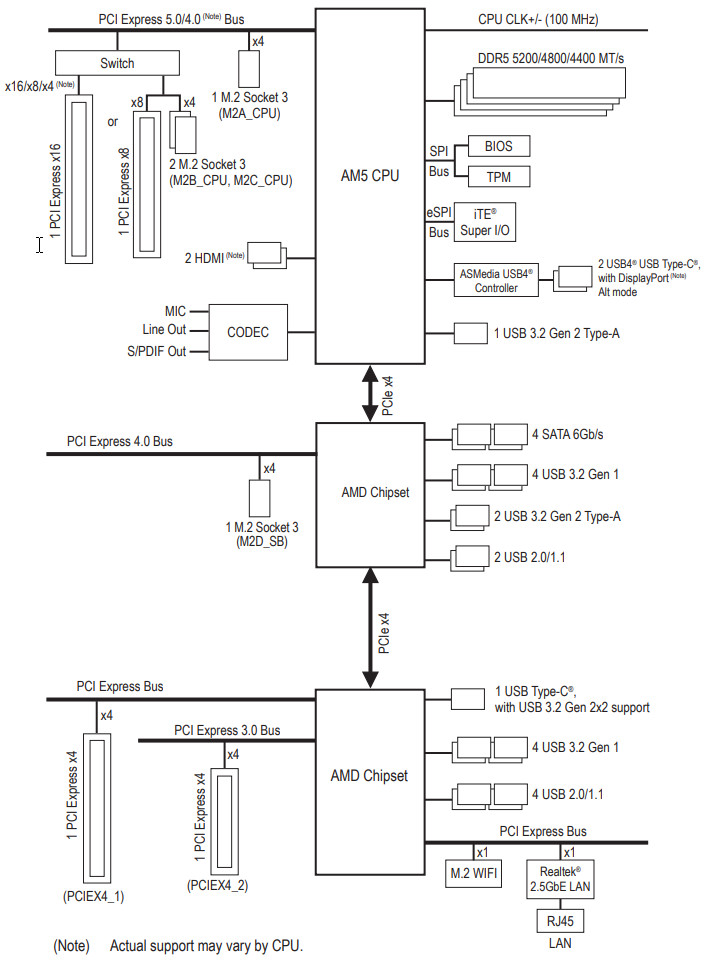

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- Главная плата поддерживает 28 портов ввода-вывода, включая интерфейс PCI-E версии 5.0. При использовании чипсета A620/B840 версию интерфейса снижают до 4.0.
- Четыре линии (в случае чипсета A620/B840 – пониженные до версии 3.0) предназначены для взаимодействия с чипсетом.
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- Четыре остальных могут быть настроены производителями плат различными способами.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- Из четырёх линий (в случае чипсета A620/B840 — до версии 3.0) обеспечивается взаимодействие с чипсетом.
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Четыре остальных параметра производители плат могут настраивать по своему усмотрению.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- Четыре линии (в случае чипсета A620/B840 сниженные до версии 3.0) отвечают за взаимодействие с чипсетом.
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Два других параметра могут быть настроены производителями плат.
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- Четыре проводника для связи между микросхемами на чипсете.
- Двадцать оставшихся линий распределяются следующим образом: 12 PCIe 4.0 и 8 PCIe 3.0, в том числе до 8 портов SATA.
В итоге сочетание X870E и Ryzen 7000/9000 даёт:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- На материнской плате доступны восемь линий PCI Express версии 5.0, исходящих от процессора. Четыре линии предназначены для разъема M.2, а оставшиеся четыре можно использовать для организации различных комбинаций портов и слотов в зависимости от модели материнской платы.
- Чипсет оснащен 12 линиями PCI-E 4.0, позволяющими создавать различные конфигурации портов и слотов в зависимости от модели материнской платы.
- На материнской плате располагаются восемь линий PCI-E версии 3.0, исходящих от чипсета. Подобное количество линий позволяет производителям создавать различные конфигурации портов и слотов.
В общей сложности доступно 25 портов USB и 28 свободных полос PCI-E, включая до 8 портов SATA.
Чипсеты AMD X670 и X670E идентичны функционально (набором портов и линий). Разница в версии PCIe для слота x16 (для видеокарт): X670E — 5.0, а X670 — 4.0. Чипсет X870E обладает набором характеристик, как у X670E, плюс поддержкой двух портов USB4 (через сторонний контроллер). X670, X670E и X870E состоят из двух микросхем, каждая из которых по сути соответствует B650, B650E или X870.
Процессоры Ryzen 7xxx, 8xxx и 9xxx работают с памятью DDR5, имеющей стандартный профиль Intel XMP и собственный профиль AMD Expo.

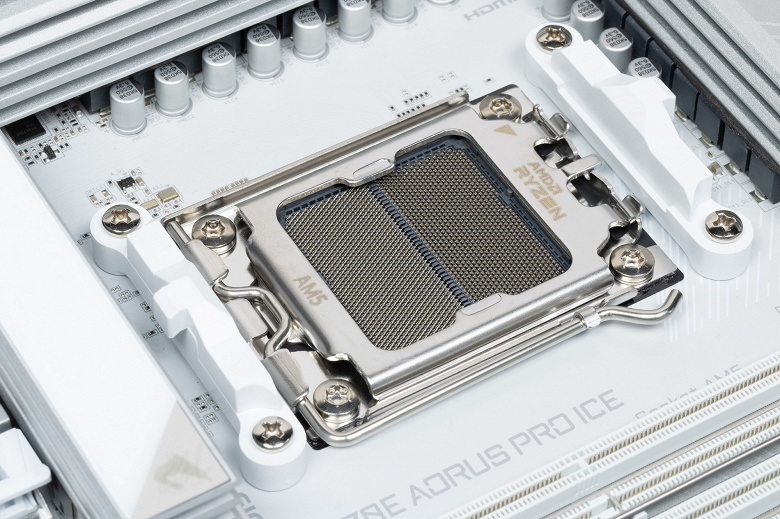

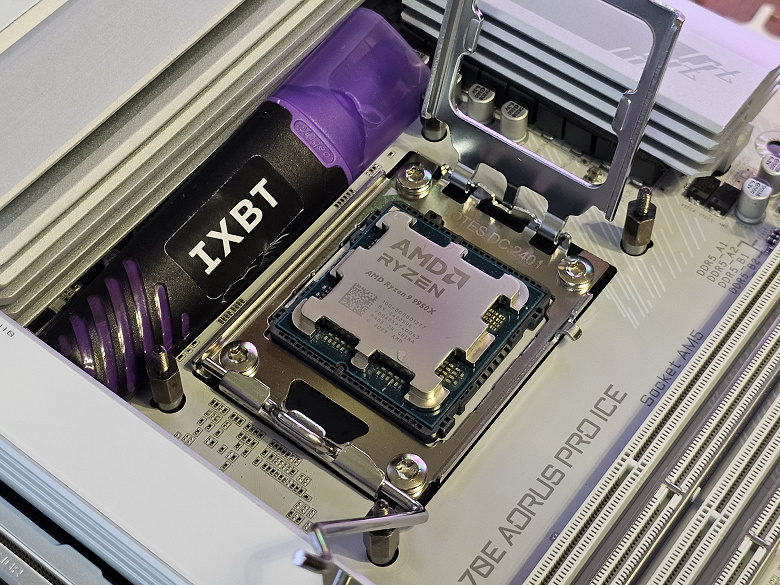

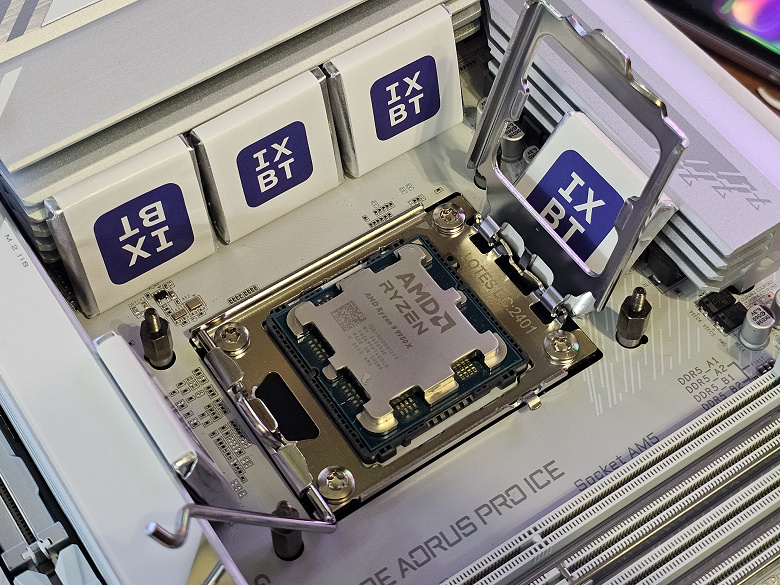

Материнская плата Gigabyte совместима с процессорами AMD семейств 7xxx, 8xxx и 9xxx, предназначенными для разъема AM5.

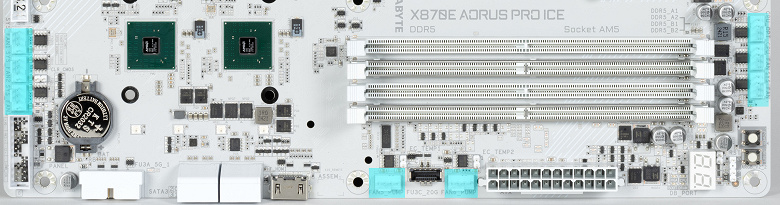

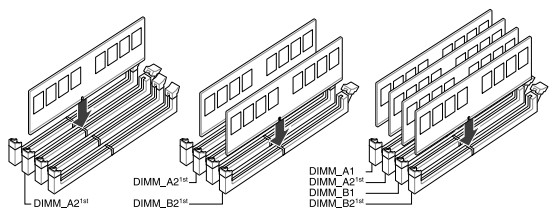

На плате для установки модулей памяти предназначены четыре слота DIMM. При использовании двух модулей памяти для режима работы «Dual Channel» необходимо установить их в слоты А2 и В2.
Данная плата совместима с оперативной памятью DDR5 без буфера, максимальный объём которой может достигать 256 ГБ. Работают профили XMP и Expo.

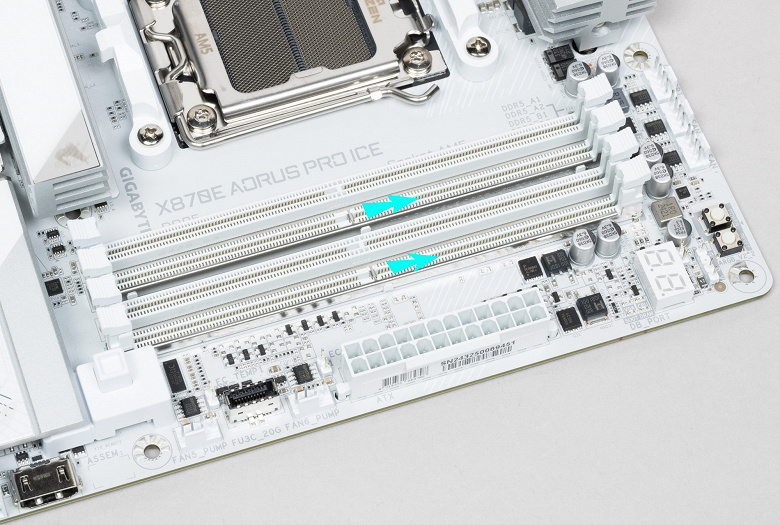

Два слота DIMM A2/B2 обрамлены металлической окантовкой, другие нет.
Внешние возможности: поддержка PCI Express, Serial ATA и различных периферийных устройств.
После анализа возможностей платформы X870E+Ryzen рассмотрим реализацию этих возможностей на конкретной материнской плате.
Кроме USB-портов, которые будут рассмотрены позднее, чипсет X870E имеет 20 PCIe линий (плюс 4 линии на аплинк с процессором). Рассмотрим, сколько линий выделяется для поддержки связи с каждым элементом.
- слот PCIe x16_2 (4 линии PCIe 4.0);
- слот PCIe x16_3 (4 линии PCIe 3.0);
- порты SATA_0/1/2/4 (4 линии PCIe 3.0);
- Слот M2D_SB (4 линии PCIe 4.0);
- Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Qualcomm QCNCM865 WIFI/BT (Wireless) (1 линия PCIe 4.0)
18 линий PCIe заняты (10 PCIe 4.0 и 8 PCIe 3.0). Связь с аудиокодеком осуществляется через внутренний HDA. Поддержка BT, при наличии слота M.2 (key E), расходует один порт USB 2.0. Детали об этом указаны ниже в разделе «USB-порты».
Рассмотрим теперь работу процессоров в данной конфигурации. Все Ryzen 7xxx/9xxx имеют 24 линии PCIe (плюс 4 линии на связь с чипсетом). Анализируем их распределение.
- Слот M2A_CPU (4 линии PCIe 5.0);
- Хаб USB4 ASMedia ASM4242 ( (4 линии PCIe 4.0);
- 16 линийИнтерфейс PCIe 5.0 распределён между разъемами PCIe x16_1, M2B_CPU и M2C_CPU. Варианты:
- Слот PCIe x16_1 имеет 16 линийПоддержка интерфейсов PCIe 5.0, а также слотов M2A_CPU и M2B_CPU недоступна.
- Слот PCIe x16_1 имеет 8 линийИнтерфейсы PCIe 5.0, а также слоты M2A_CPU и M2B_CPU обладают… 4 линии PCIe 5.0.
Все 24 линии PCIe распределены.

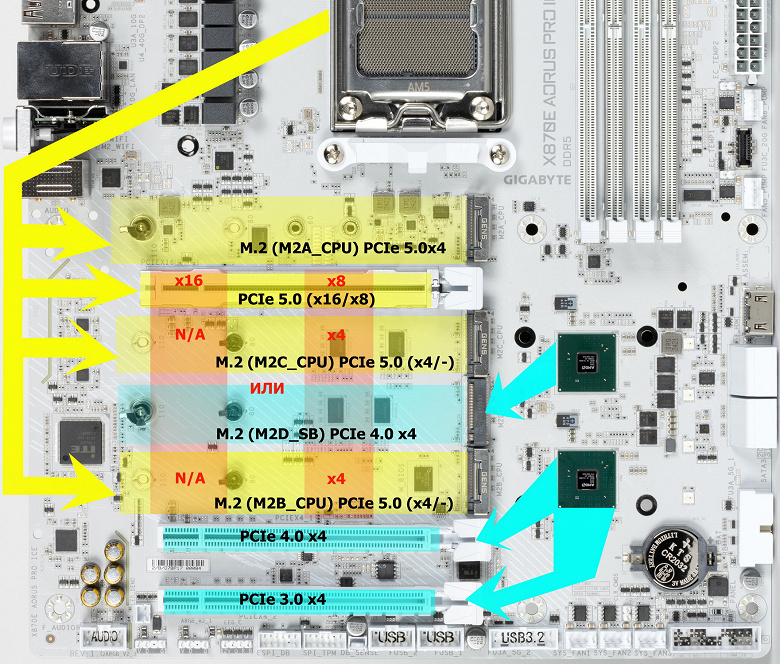

Теперь в целом про слоты расширения.

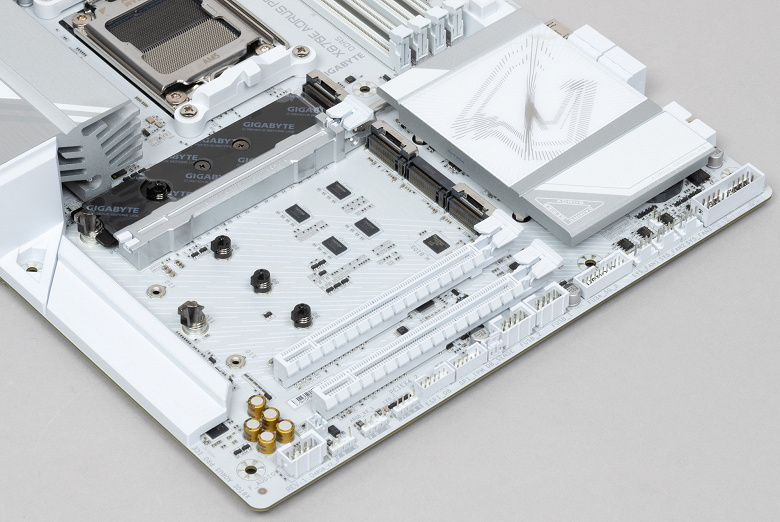

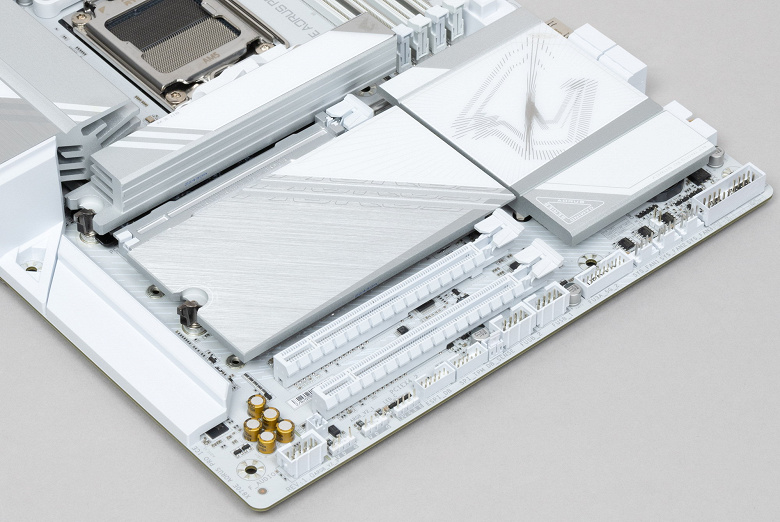

На плате установлено три слота: PCIe x16_1 (для видеокарт или других устройств, режим х16) и два слота PCIe x16_2/3, работающие в режиме х4. Первый PCIe x16_1 подключен к процессору, а PCIe x16_2/3 – к X870E. PCIe x16_2 поддерживает версию PCIe 4.0, а PCIe x16_3 – PCIe 3.0.

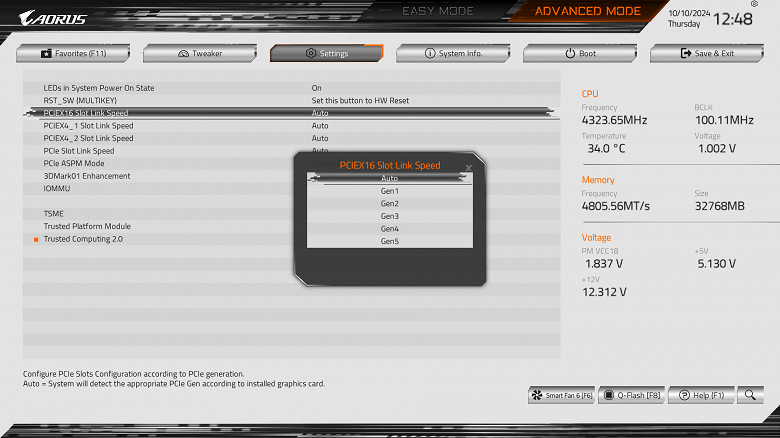

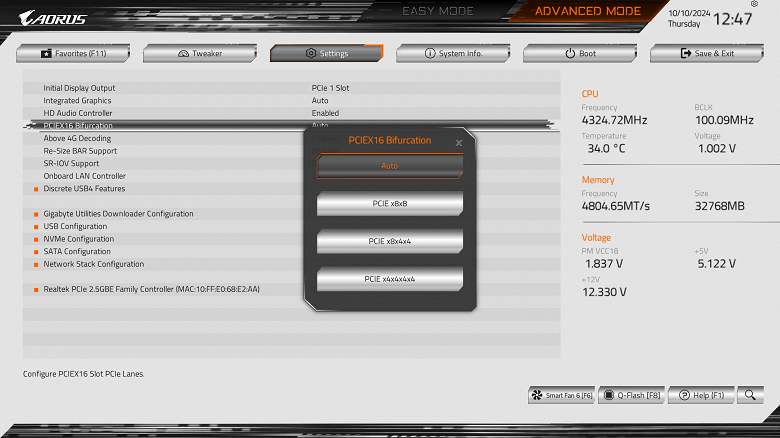

На этой плате не предусмотрено перераспределения линий PCIe между слотами PCIe, а также отсутствуют традиционные мультиплексоры. Перераспределение линий PCIe между слотом PCIe x16_1 и слотами M.2 выполняется вручную через BIOS (автоматического определения нет).

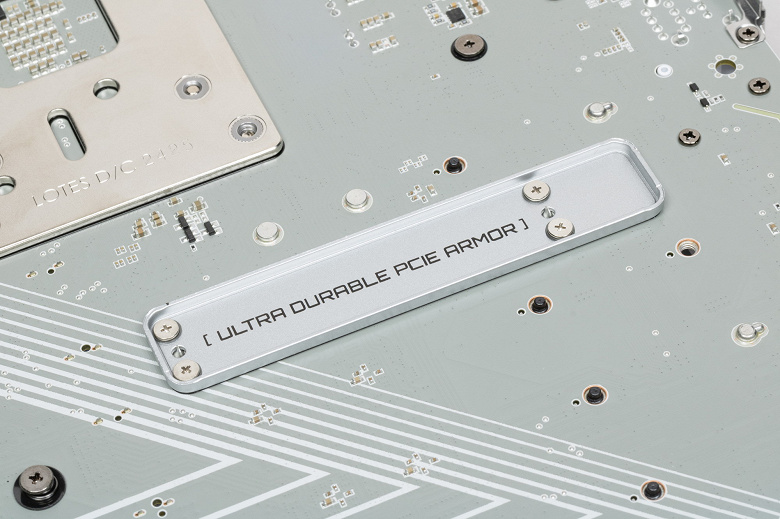

Первый PCIe x16 слот защищен жесткой пластиной с обратной стороны платы и имеет армирование из цинкового сплава для повышения надежности. Такая защита также предотвращает воздействие электромагнитных помех на слот.

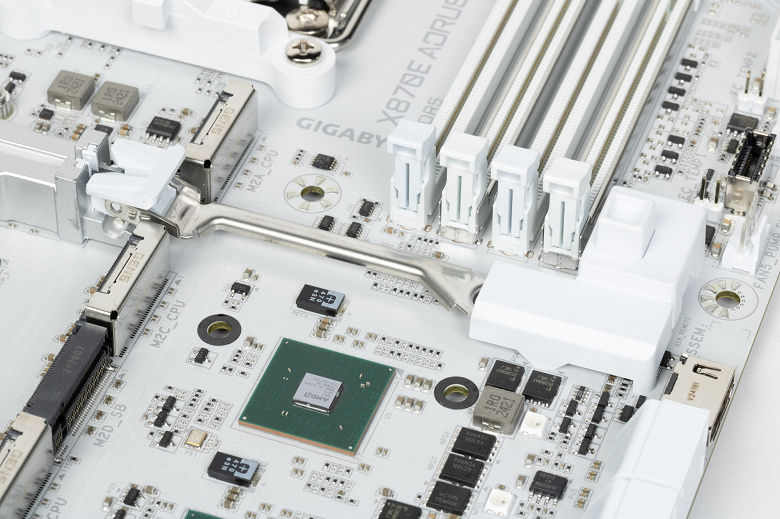

Доступ к картам расширения в первом слоте упрощён благодаря схеме EZ-Latch-Plus. Нажав кнопку, расположенную вне слота, легко разблокировать замок PCIe x16_1.

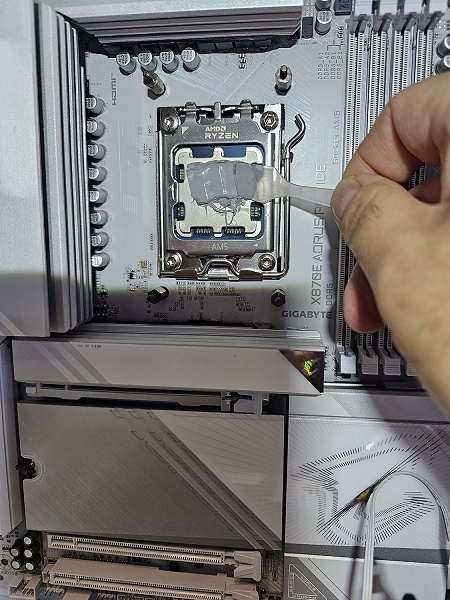

С помощью материнской платы можно установить систему охлаждения любой конструкции.

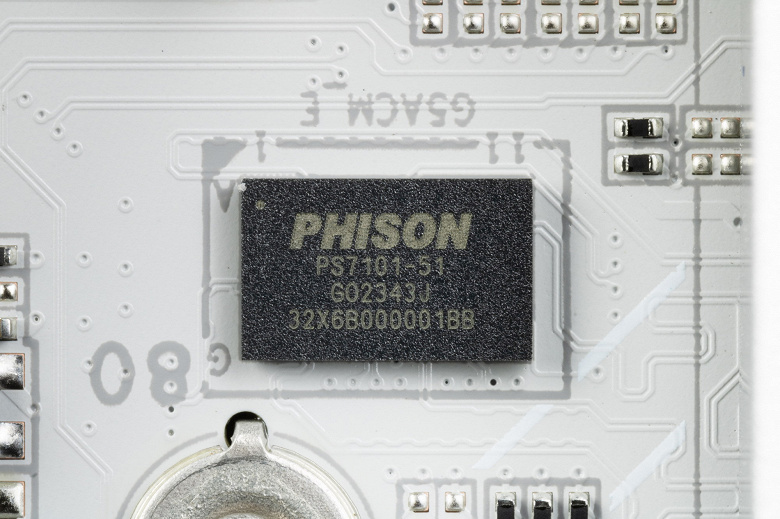

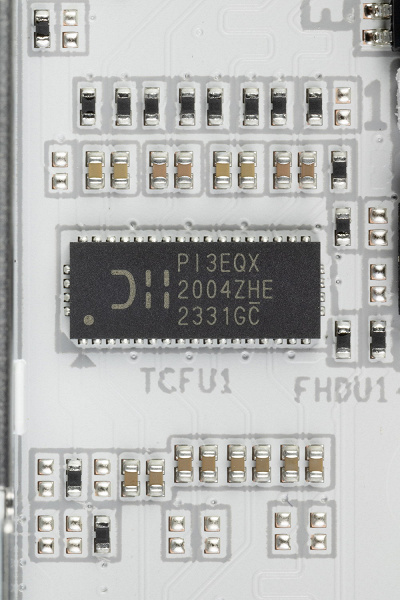

Для обеспечения стабильности частот на шине PCIe служат усилители сигнала PCIe 5.0 от Phison.
Внешнего тактового генератора нет, но с помощью термопасты его можно заменить (шутка).
На очереди — накопители.
На плате имеется четыре разъема Serial ATA 6 Гбит/с и четыре слота для накопителей формата M.2.
Четыре порта SATA с номерами 0, 1, 2, 3 работают благодаря чипсету X870E и позволяют формировать массивы RAID.
Материнская плата оснащена четырьмя разъемами форм-фактора М.2.
Четыре слота, включая M2D_SB, получают данные: M2D_SB от чипсета X870E (PCIe 4.0), а остальные три — от процессора (PCIe 5.0). Все слоты работают с модулями. толькоPCIe интерфейс поддерживает размеры модулей 2280 и 22110. Слоты M2A_CPU поддерживают также размеры 2580/25110. RAID можно организовать на всех M.2.
Обращаю внимание, что слоты M2B_CPU / M2C_CPU, получающие данные от процессора, делят ресурсы со слотом PCIe x16_1. Это связано с тем, что контроллер USB4 требует 4 линии PCIe 4.0, и инженеры решили «отнять» их у CPU (поэтому т тот поддерживает свободно только один слот M2A_CPU).

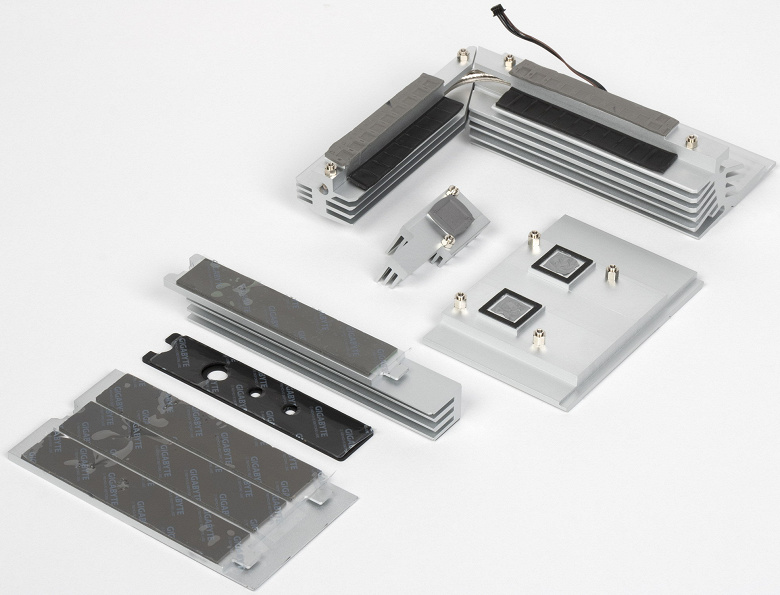

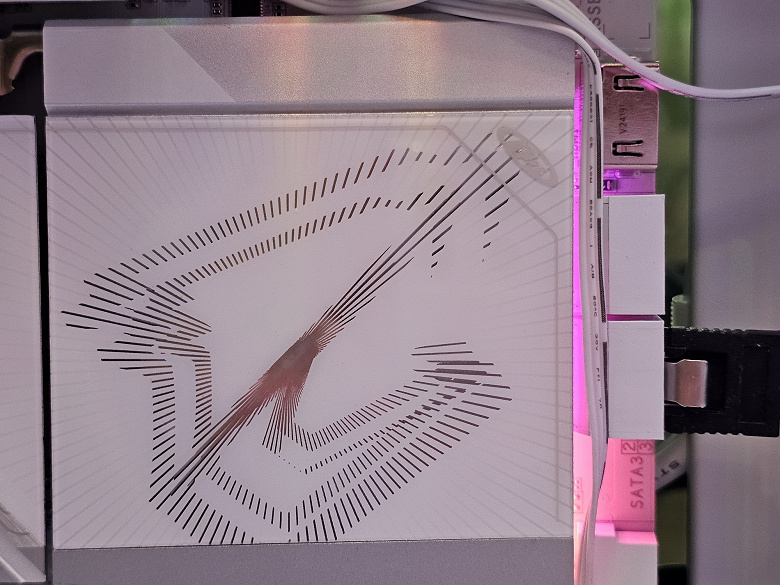

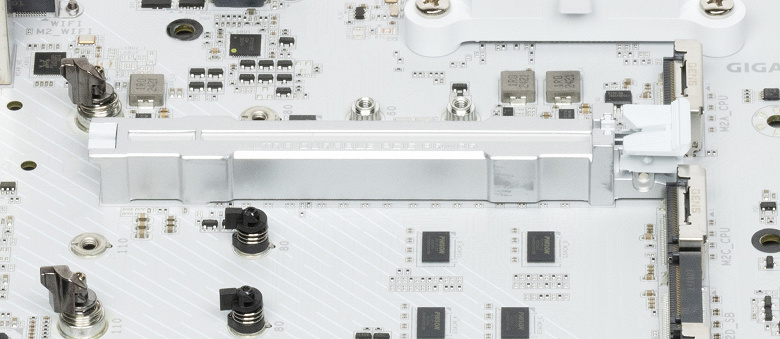

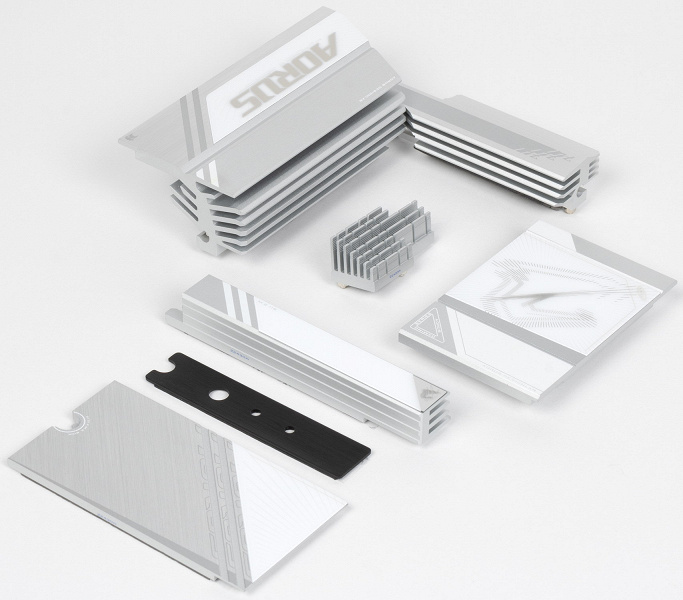

Все M.2 разъемы на материнской плате оснащены радиаторами. Разъем M2A_CPU имеет отдельный, толстый радиатор, в то время как остальные M.2 слоты используют общий радиатор. Стоит отметить, что разъем M2A_CPU охлаждается не только сверху, но и снизу благодаря дополнительному радиатору.

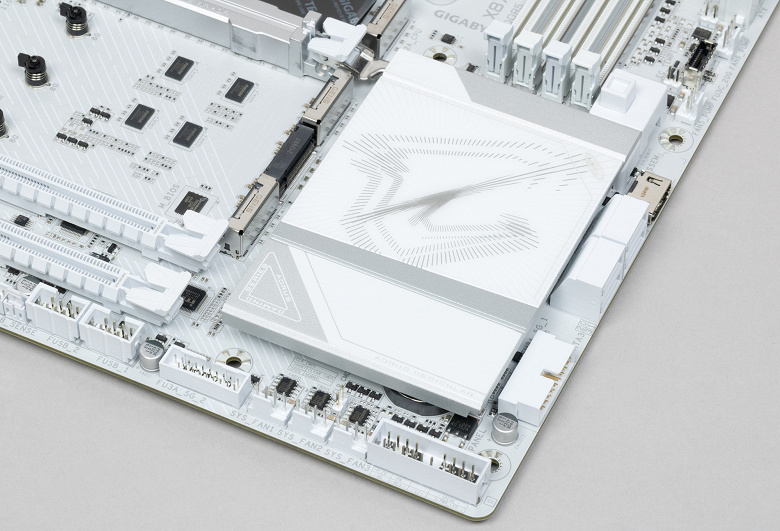

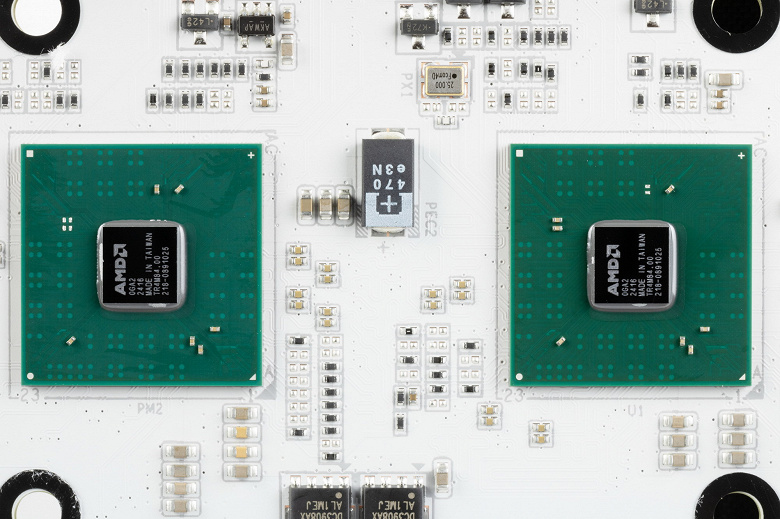

Важно заметить разделение охлаждения системы на центральный чипсет (две микросхемы) и модули в слотах M.2.
Другие особенности на плате

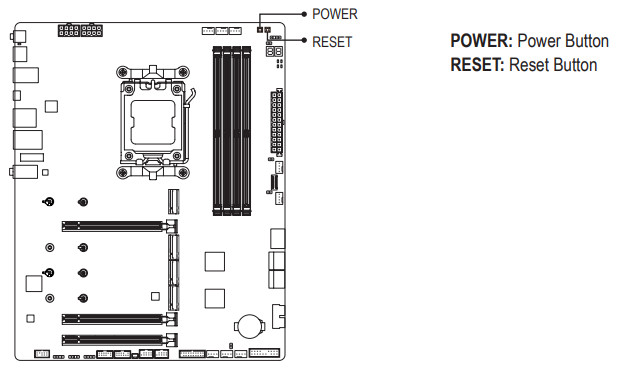

Также есть кнопки включения и перезапуска.

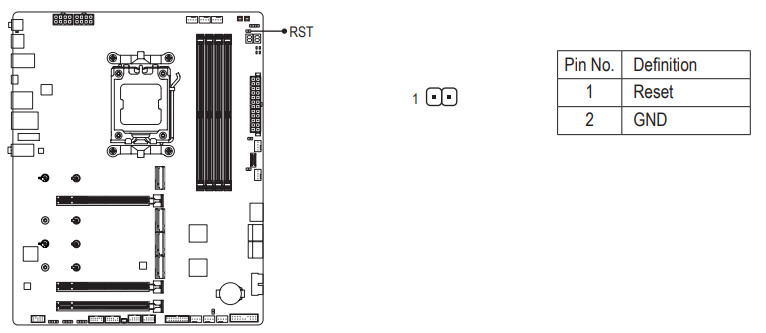

Функцию сброса выполняет также отдельный переключатель, а его возможности меняются в настройках BIOS (перезагрузка, управление подсветкой и так далее).

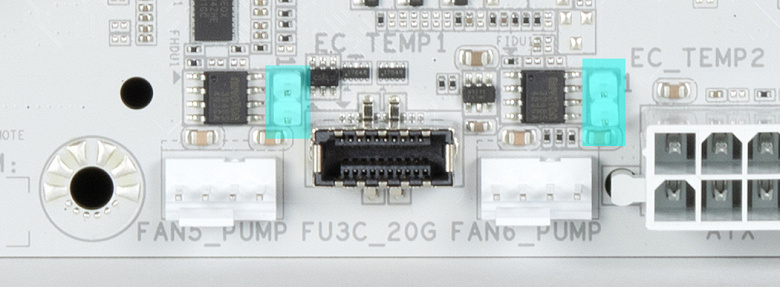

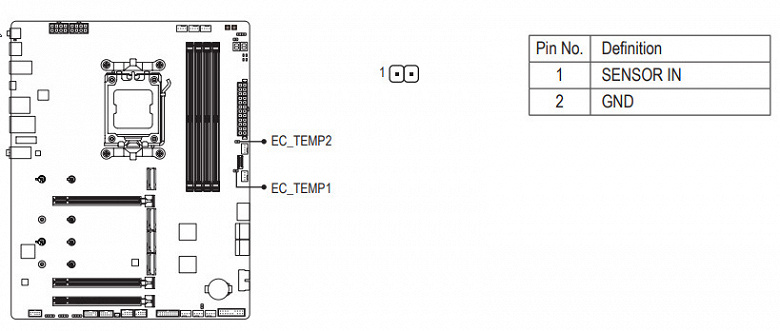

Мы также наблюдаем наличие разъемов для двух термодатчиков на материнской плате (хотя датчики сами по себе не входят в комплект).

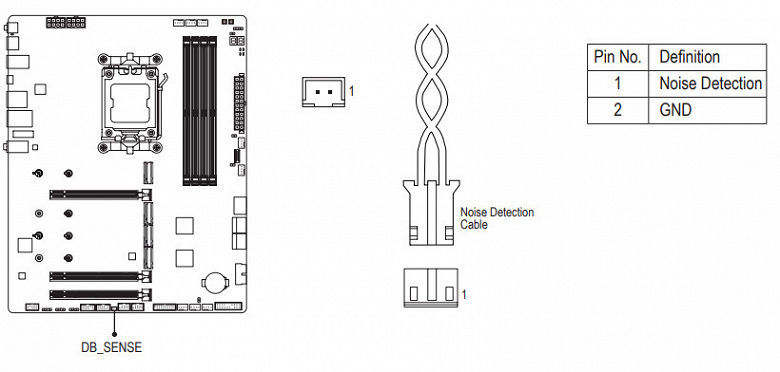

Набор комплекта поставки включает датчик шума, который подключается к специальному гнезду. Его использование позволяет регулировать работу вентиляторов исходя из уровня шума внутри компьютера.

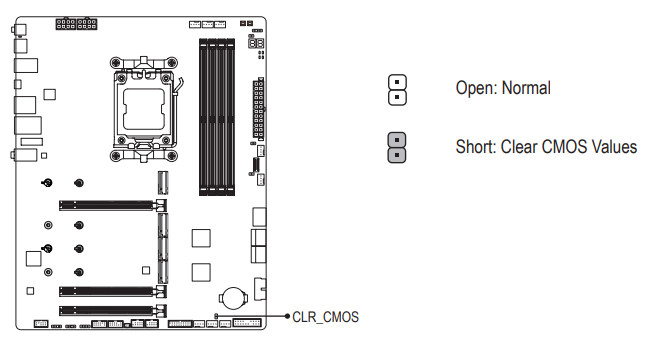

Можно также сбросить настройки CMOS с помощью специальной перемычки.

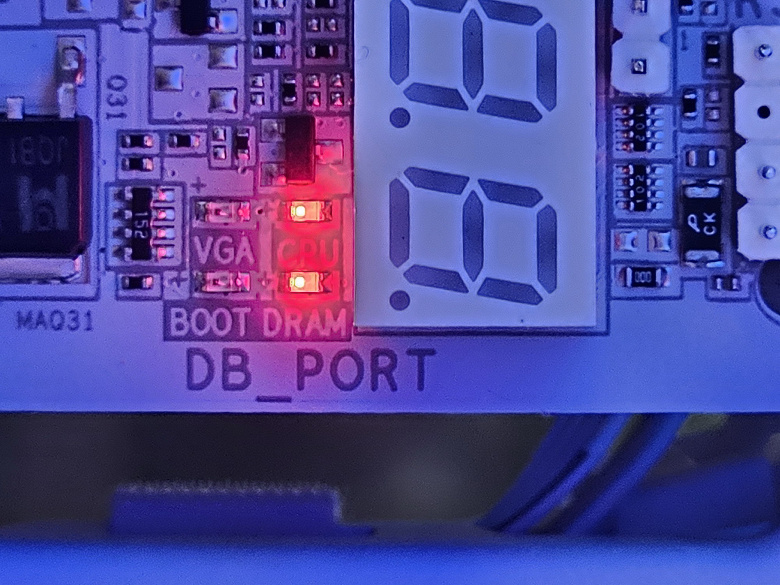

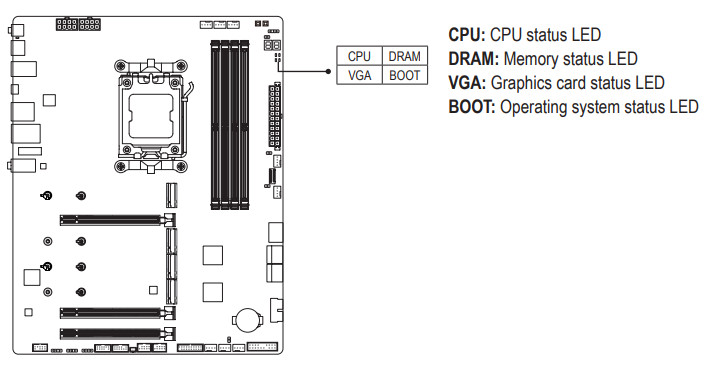

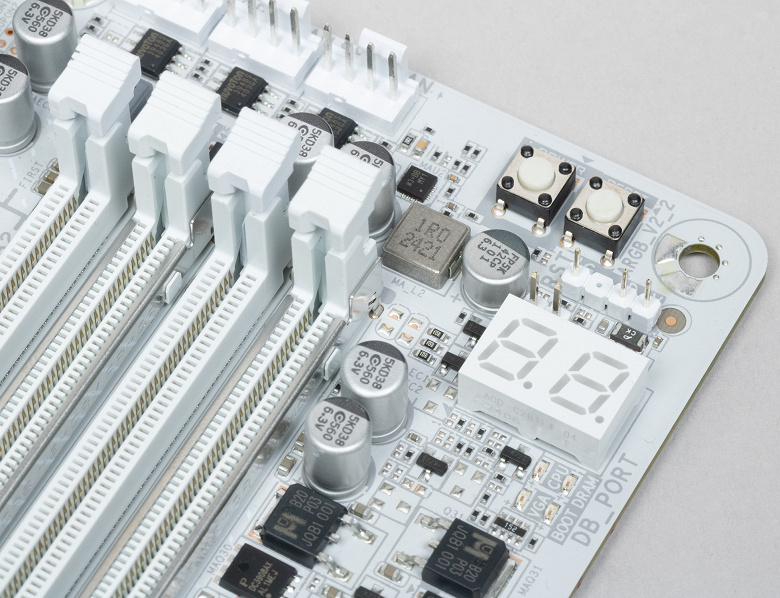

На плате имеются световые индикаторы, сигнализирующие о неполадках в отдельных компонентах системы.
Если при переходе к загрузке операционной системы все индикаторы выключаются после включения компьютера, проблем нет.
Рядом также располагается традиционное табло почтовых кодов (или порта базы данных).

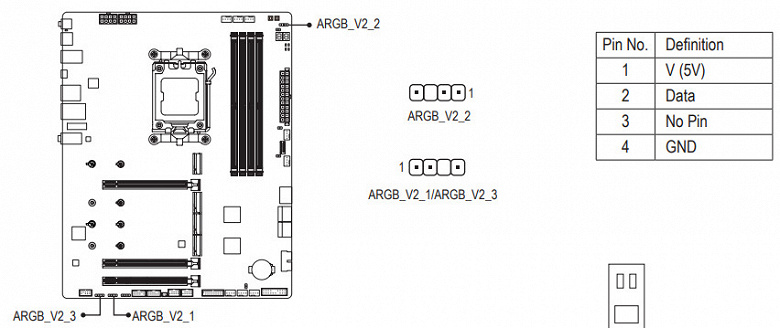

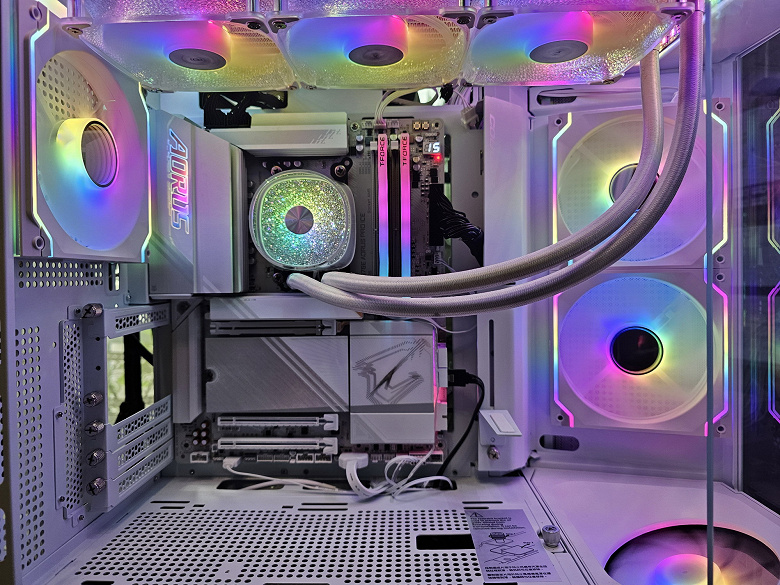

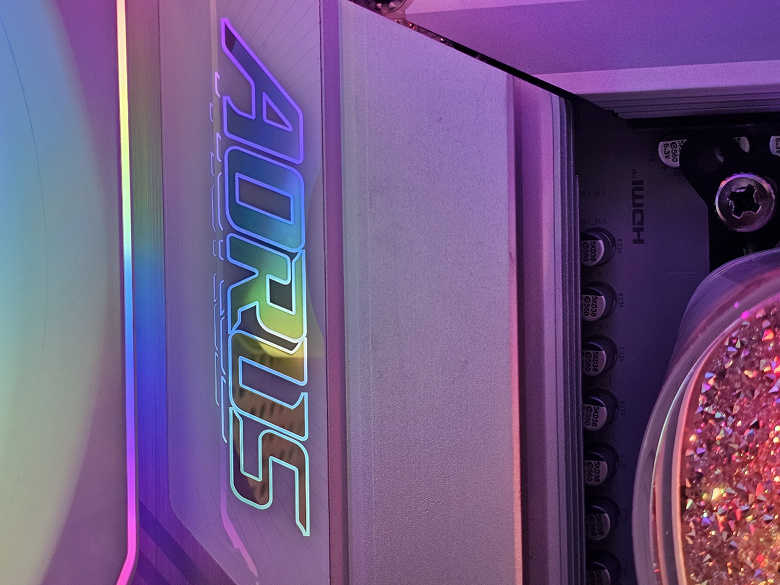

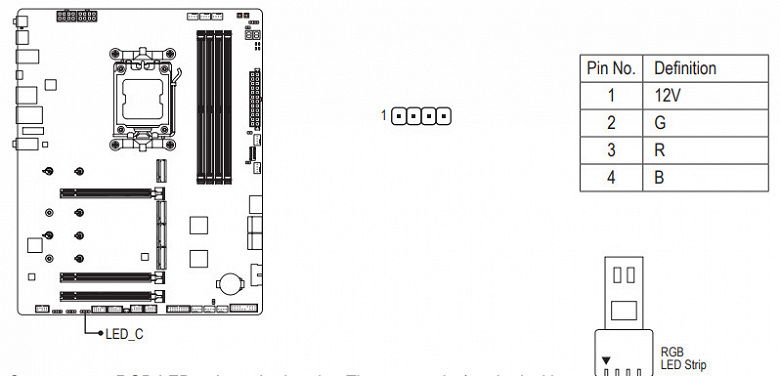

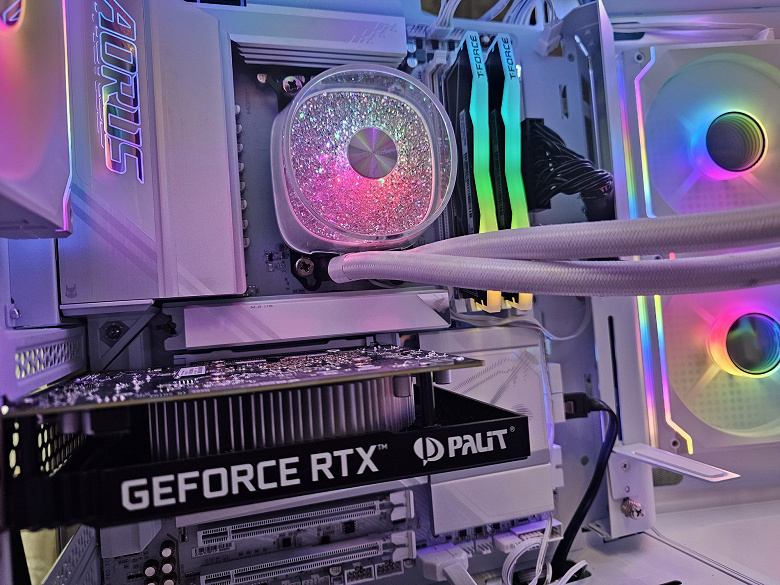

Материнская плата поддерживает подключение RGB-подсветки. Для этого доступно 3 разъема для адресуемых (5В 3А, до 15 Вт) ARGB-лент/устройств и 1 разъем для неадресуемых (12В 3А, до 36 Вт) RGB-лент/устройств.
Подключение реализовано по стандартам для всех плат с поддержкой подсветки.

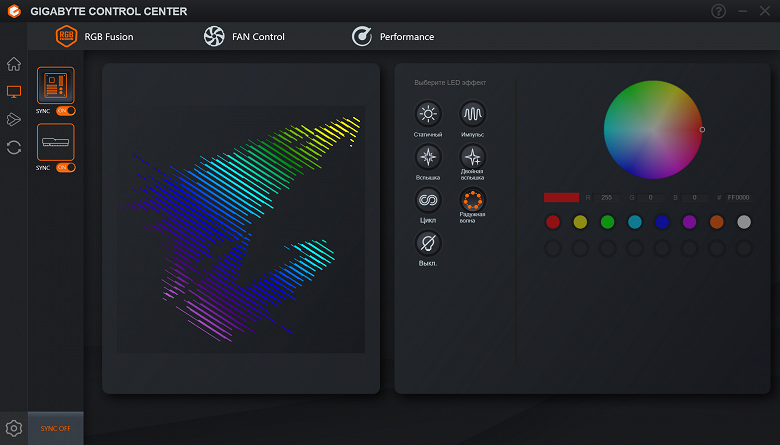

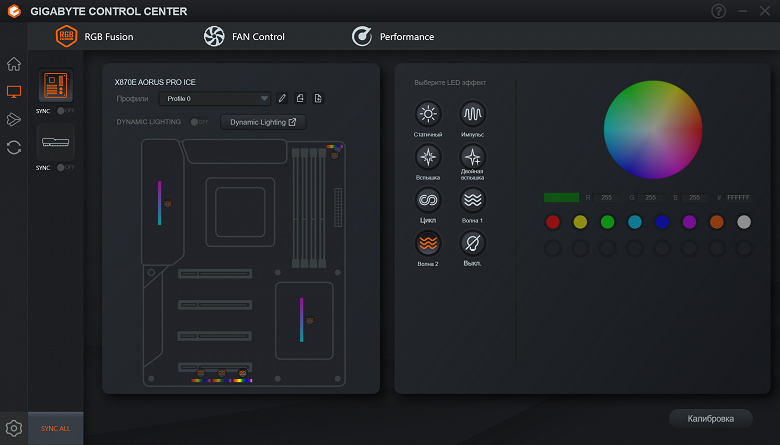

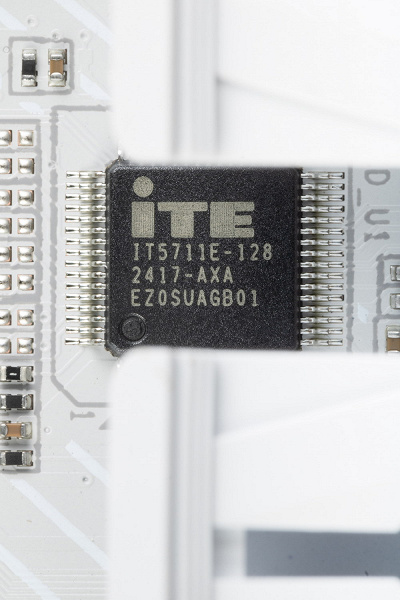

На материнских платах Gigabyte управление синхронизацией подстветки осуществляет контроллер компании ITE.

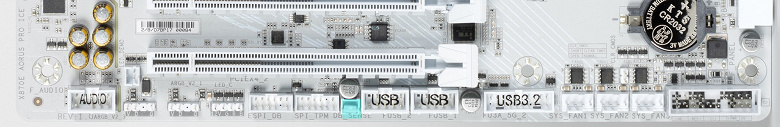

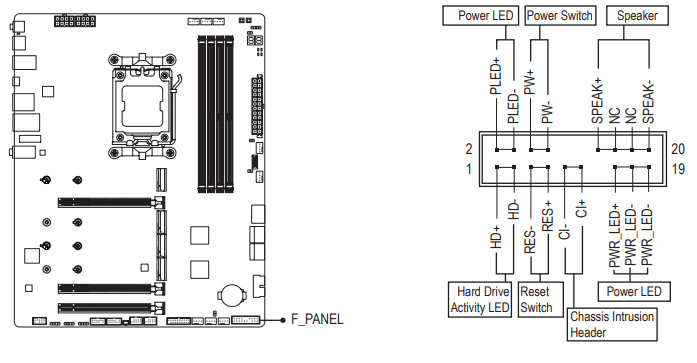

Конечно, имеются традиционные штырьки FPanel для соединения проводов с передней (а ныне часто и верхней, или боковой, или сразу всеми) панелью корпуса. Для облегчения подключения комплект поставки включает фирменный адаптер G-connector, являющийся колодкой, куда первоначально подключают провода от передней панели, а затем уже саму колодку в разъем со штырьками FPanel.

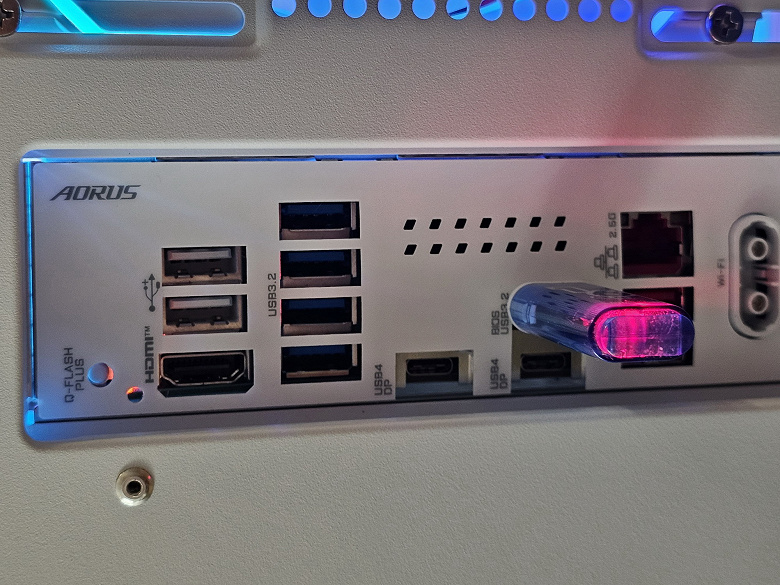

Материнская плата имеет технологию «холодного» обновления BIOS (не требуется оперативная память, процессор и другие периферийные устройства, достаточно подключить питание) – BIOS Q-Flash Plus.
Для обновления BIOS необходимо переименовать файл прошивки в GIGABYTE.bin, записать его в корень USB-накопителя и вставить его в выделенный порт USB. Запустить обновление можно с помощью кнопки (для нажатия понадобится небольшая отвертка или шариковая ручка), которую нужно удерживать 3 секунды.

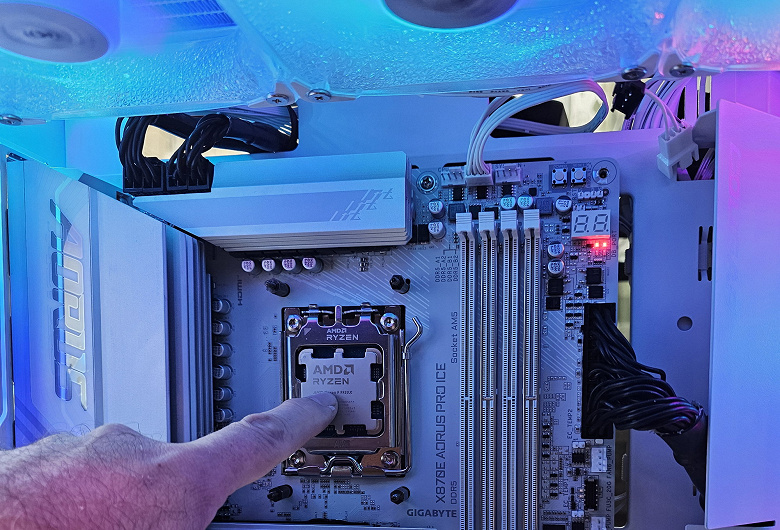

Система запускается (не волнуйтесь!), показывается мигающий индикатор обновления BIOS, светят два светодиода состояния. Процессор остынет.

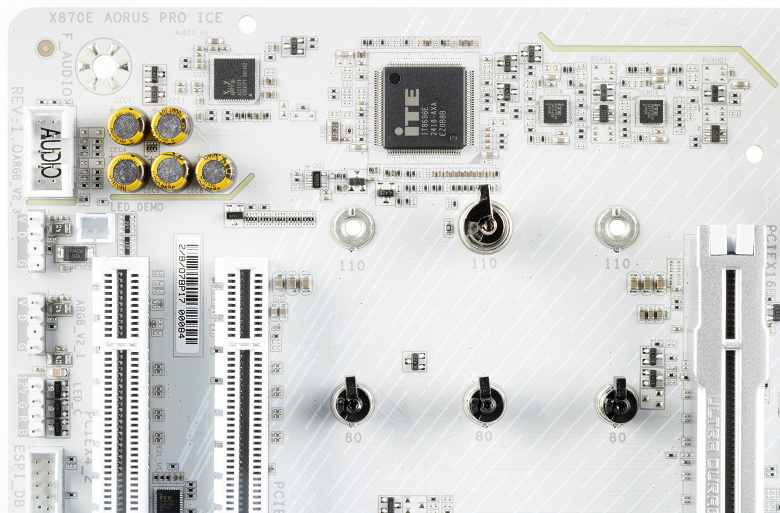

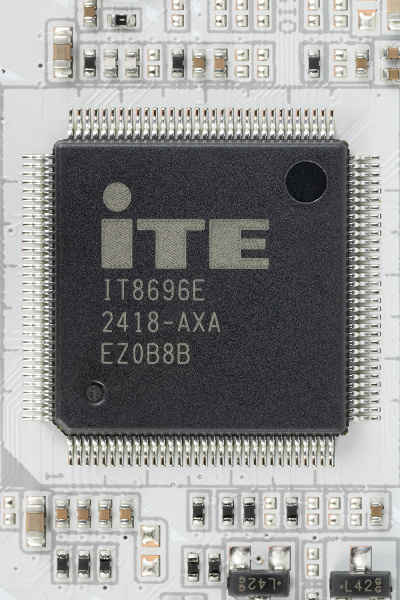

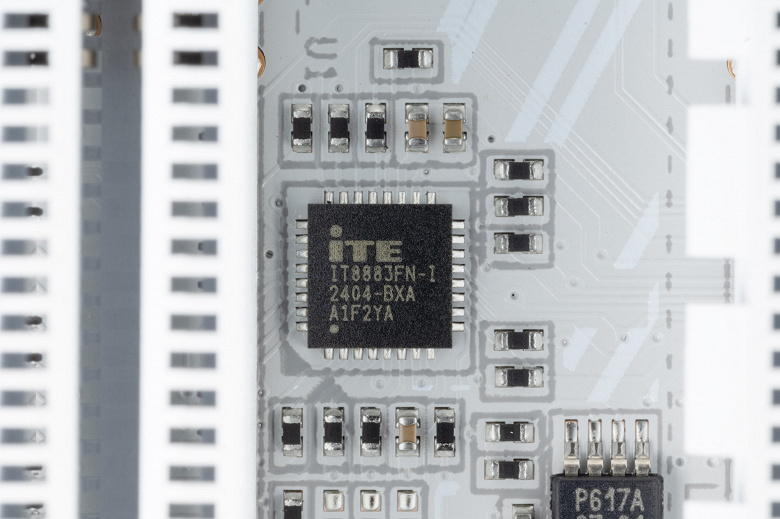

Процесс реализуется с помощью контроллера ITE, не привлекая процессорное ядро.

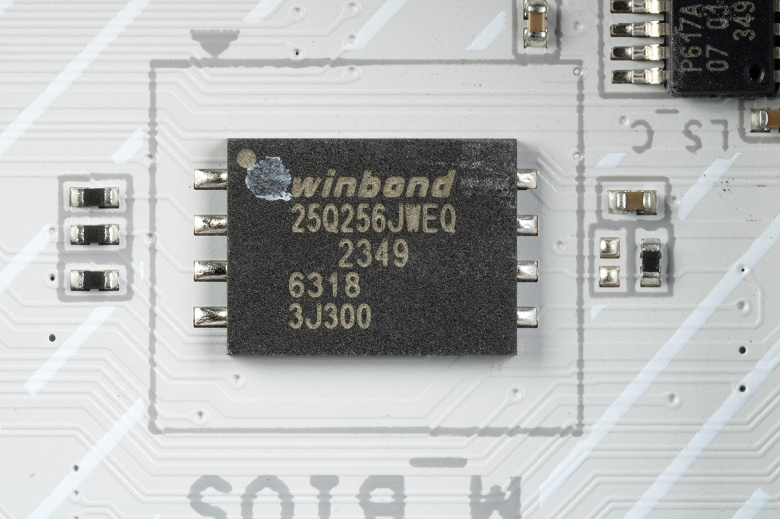

Для работы BIOS (UEFI) применяется микросхема, выпускаемая компанией Winbond.

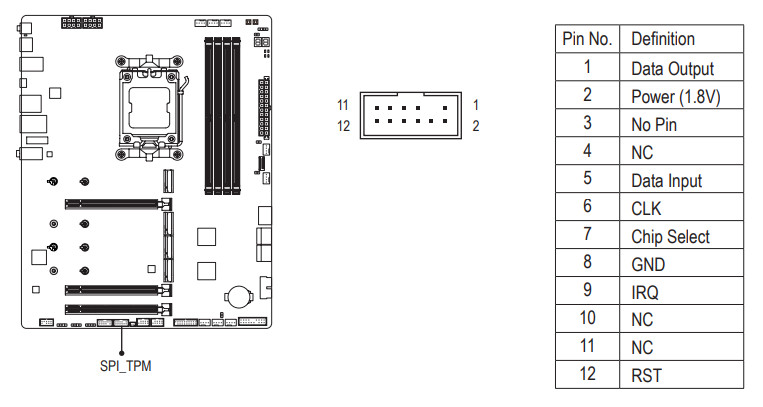

На плате есть разъем для модуля TPM, который отвечает за безопасность системы.
Функциональные возможности по периферии: порты USB, сетевые разъемы, ввода-вывода.
Далее рассмотрим USB-порты и другие интерфейсы ввода-вывода. Начнём с задней панели, где расположено большинство из них.
Чипсет X870E поддерживает до 8 портов USB 3.2 Gen2/1, 2 порта USB 3.2 Gen2x2 и 12 портов USB 2.0. Процессоры Ryzen 7000/9000 способны реализовать до 4 портов USB 3.2 Gen2 и 1 порт USB 2.0.
Мы также не забываем о двадцати линиях PCIe от чипсета, предназначенных для поддержки накопителей, сетевых и других контроллеров. (Ранее я демонстрировал, на какие устройства и как тратятся восемнадцать линий.)
Что у нас получается? На материнской плате всего 20 портов USB.
Два порта USB4 работают через хаб ASMedia ASM4242.

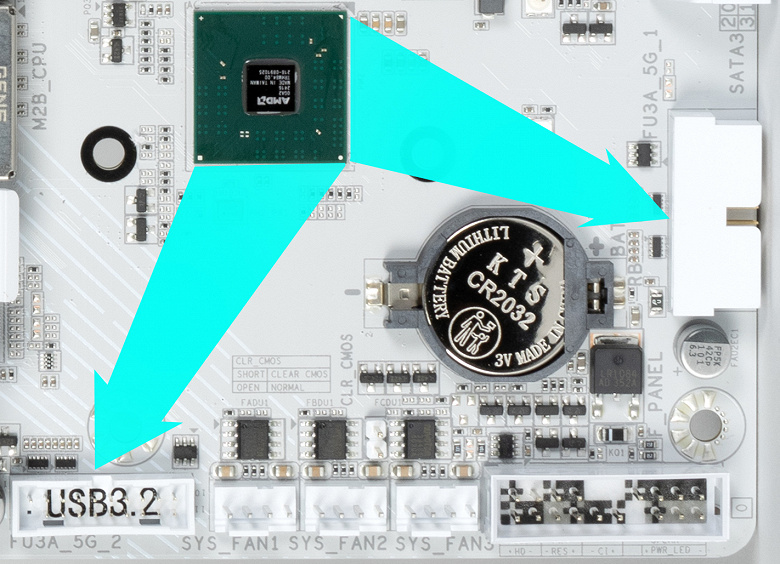

Оснащено восемью портами USB 3.2 Gen1, доступными через контроллер X870E, из которых четверо реализовано двумя внутренними разъемами.
Наш беспроводной контроллер работает через одну линию USB 2.0, подключенную к плате X870E.
Чипсет X870E обеспечивает высокоскоростные порты USB.
- + 1 выделенный USB 3.2 Gen2x2;
- + 1 выделенный USB 3.2 Gen2
- + 8 выделенных USB 3.2 Gen1
= 10 высокоскоростных портовТакже доступно 7 портов USB 2.0 (6 выделенных и 1 для поддержки контроллера QCNCM865).
Кроме того, доступно 18 линий PCIe для подключения различных устройств. В модели X870E предусмотрено 28 скоростных портов. .

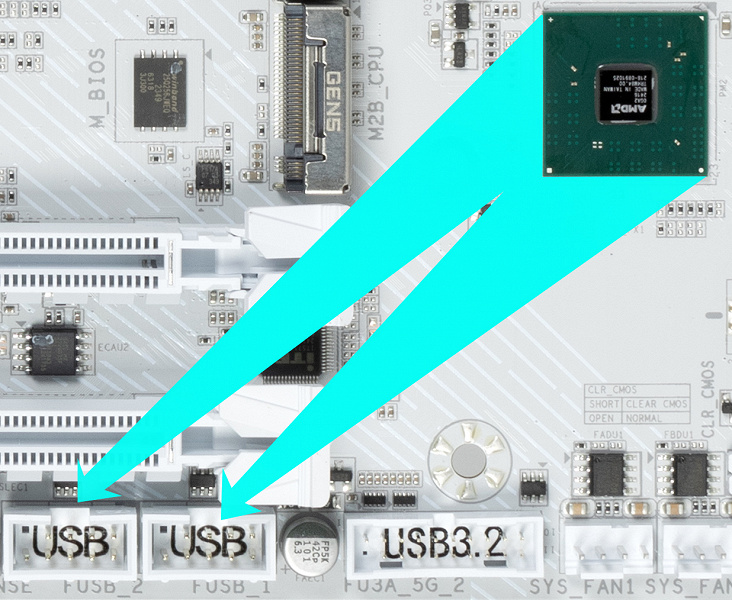

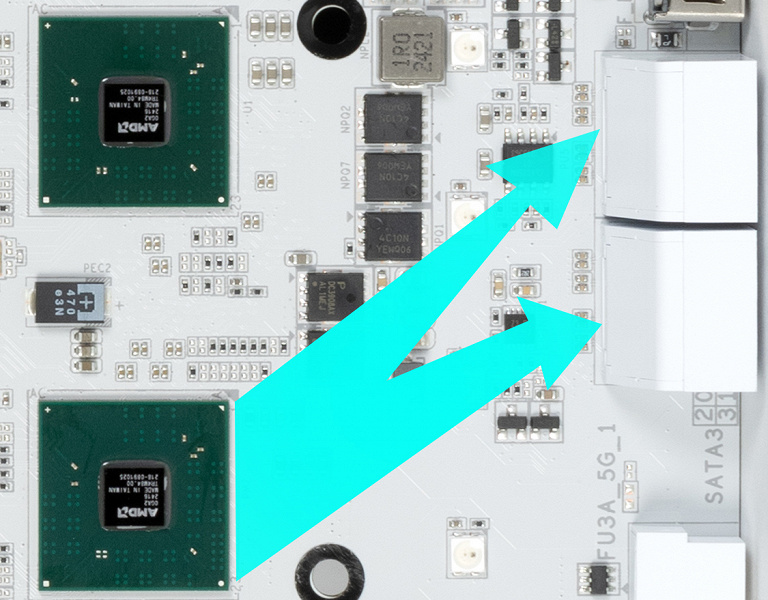

Внутри корпуса размещены два высокоскоростных порта USB – USB 3.2 Gen2.
Все быстрые USB 3.2 порты оснащены ре-драйверами.

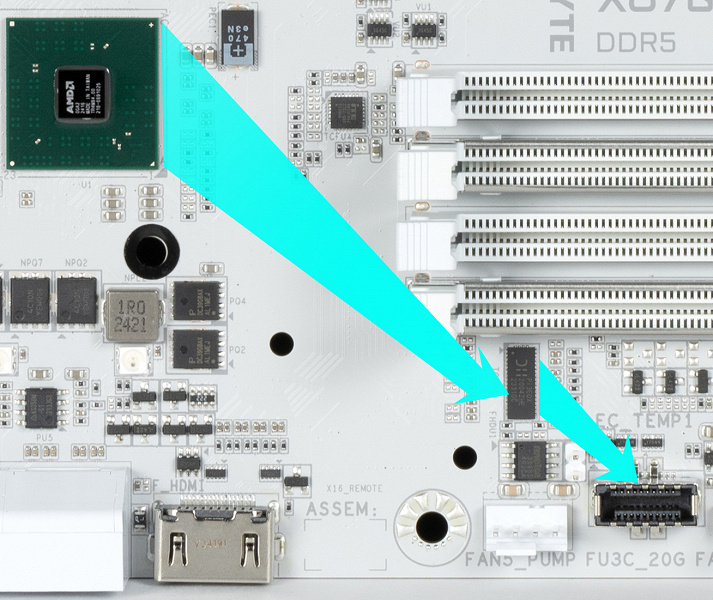

Внутренний порт USB 3.2 Gen2x2 в формате Type-C с отдельным контроллером Realtek действует как повышатель напряжения, позволяя осуществлять быструю зарядку мобильных устройств.

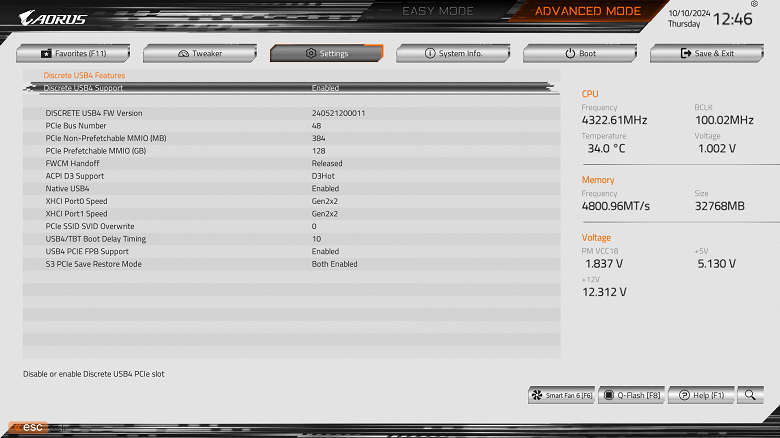

Стоит отметить наличие портов USB4 на материнской плате.

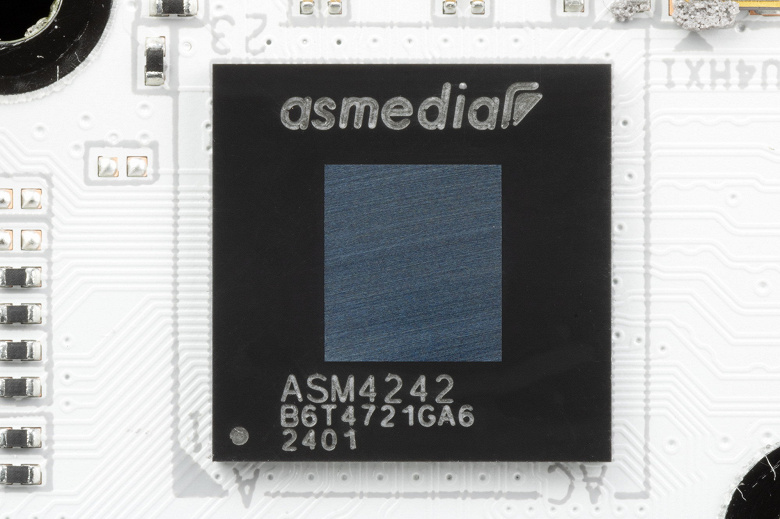

В комплект входит контроллер ASM4242 от ASMedia, который размещен непосредственно на плате. Как и упоминалось ранее, я уже затрагивал его особенности. На задней панели присутствуют два разъема Type-C. Первый предназначен для передачи данных по протоколу USB4, а второй – для вывода графики на мониторы с интерфейсом Type-C (при условии наличия встроенной графики в процессоре).
Теперь о сетевых делах.

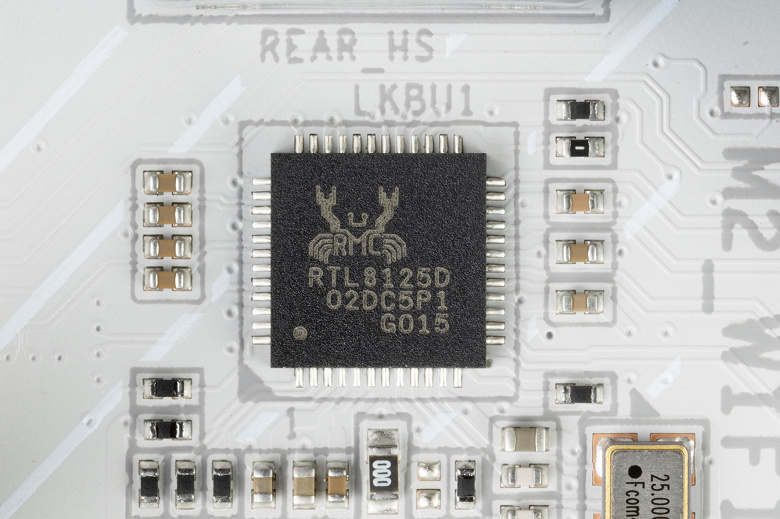

Материнская плата обладает высококачественными средствами связи. В ней установлен сетевой контроллер Realtek RTL8125D, поддерживающий стандарт передачи данных 2,5 Гбит/с.

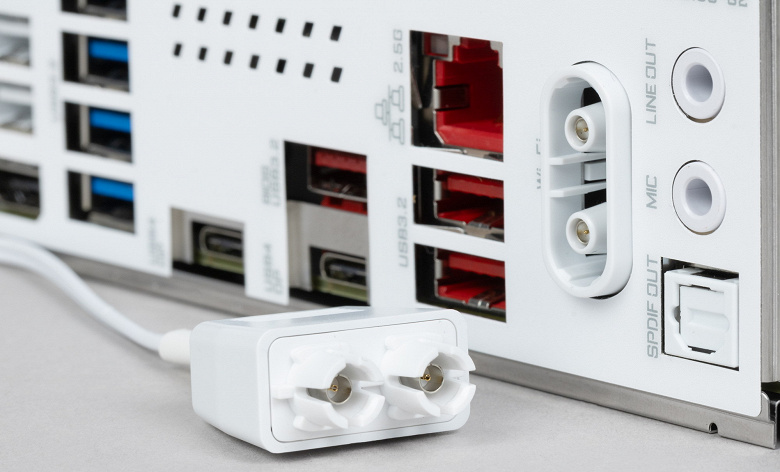

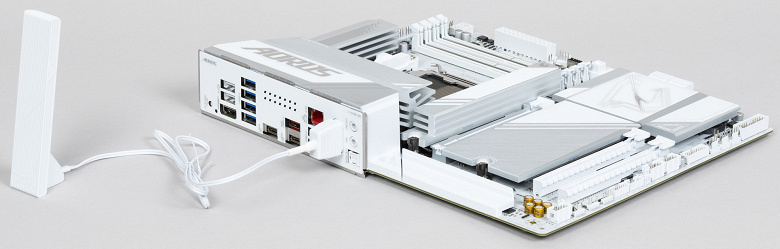

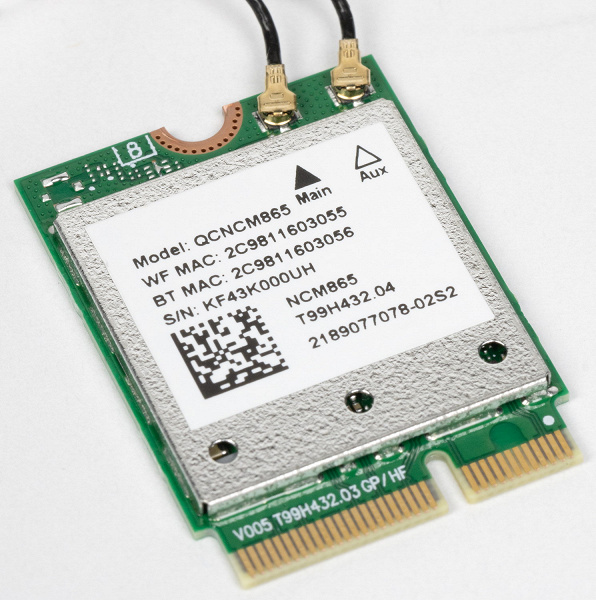

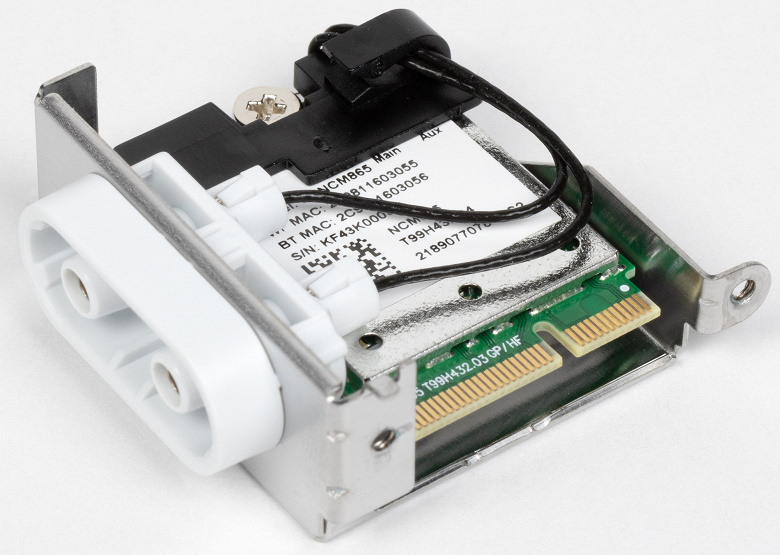

В контроллере Qualcomm QCNCM865 реализованы беспроводной адаптер Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.3. Адаптер устанавливается в слот M.2 (E-key), а разъемы для выносных антенн расположены на задней панели.
Заглушка установлена на заднюю панель и снабжена внутренней экранировкой для уменьшения электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.

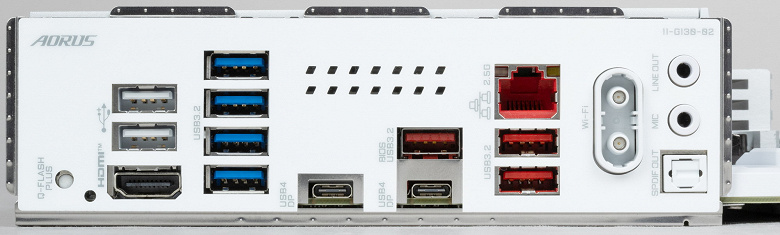

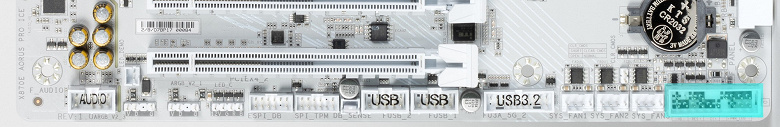

Рассмотрим теперь блок ввода-вывода, а также разъемы для подключения вентиляторов и подобных устройств. На плате расположено восемь разъемов для подключения вентиляторов и помп. Схема расположения коннекторов для систем охлаждения следующая:.

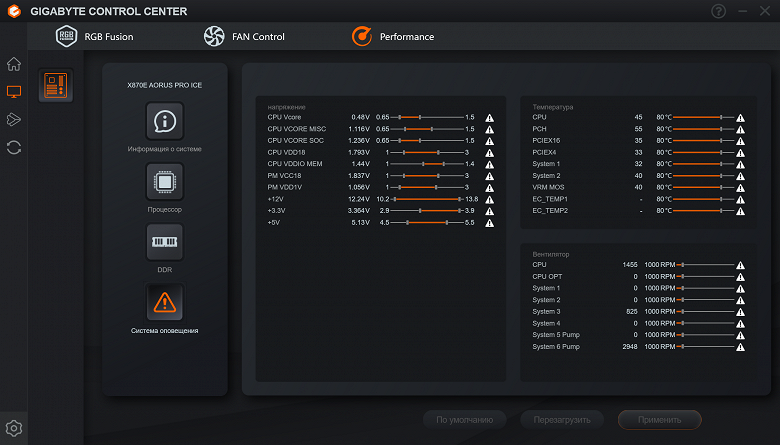

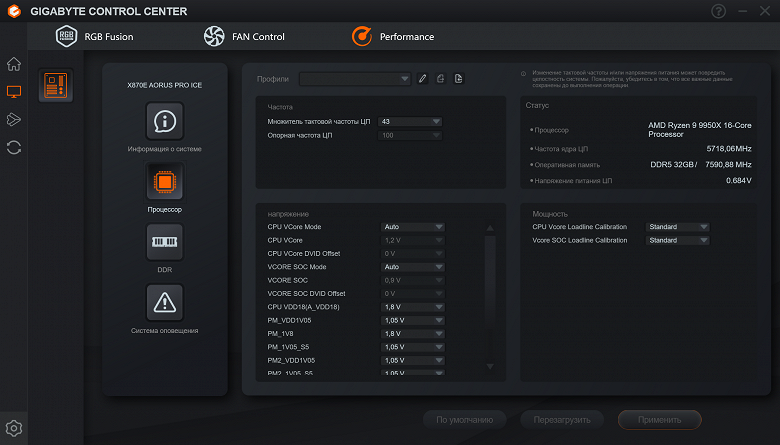

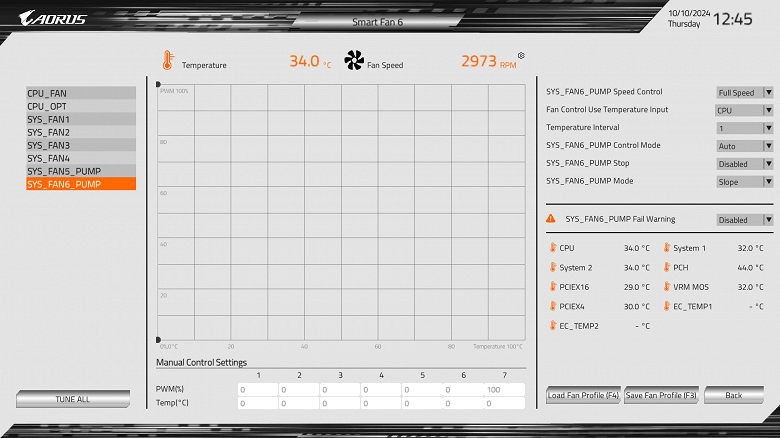

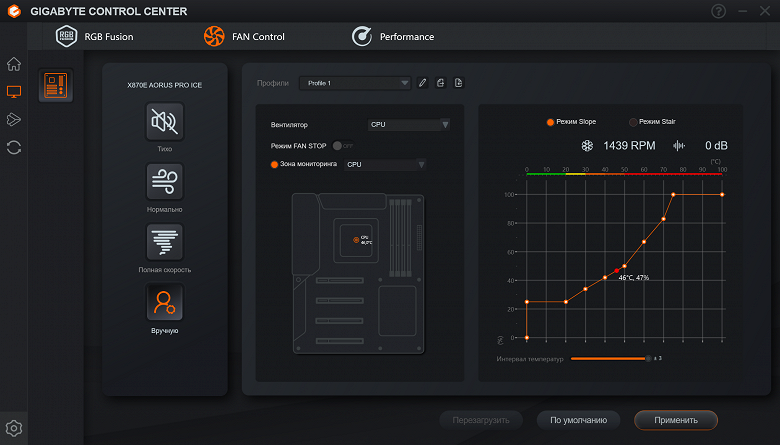

Через ПО или BIOS контролируются все разъемы для подключения вентиляторов или помп. Управление осуществляется с помощью ШИМ или изменением напряжения/тока.

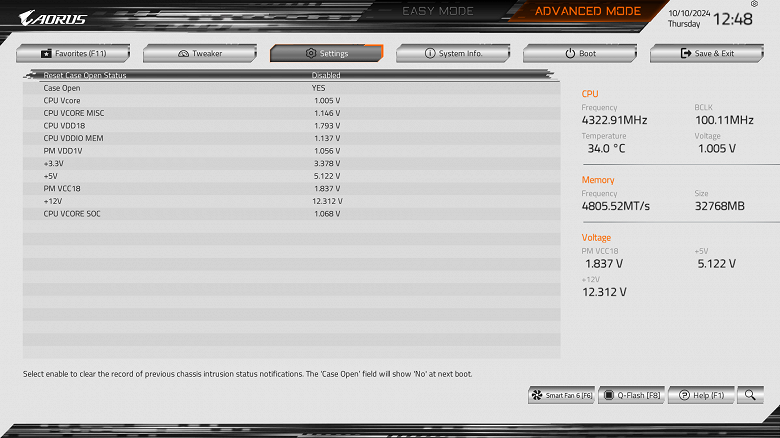

Nuvoton NCT6701D контролирует состояние платы и работу всех разъемов СО, а также Multi I/O.

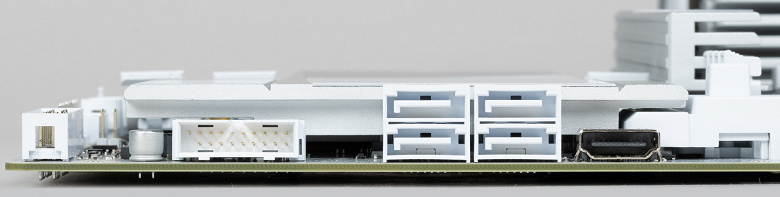

Матплата имеет дополнительное гнездо HDMI рядом с портами SATA. Его можно использовать для подключения фирменных внутренних панелей Gigabyte (продаются отдельно) с разрешением Full HD.
На плате есть гнездо HDMI 2.1 благодаря наличию встроенной графики в процессорах AMD Ryzen 7xxx/8xxx/9xxx.

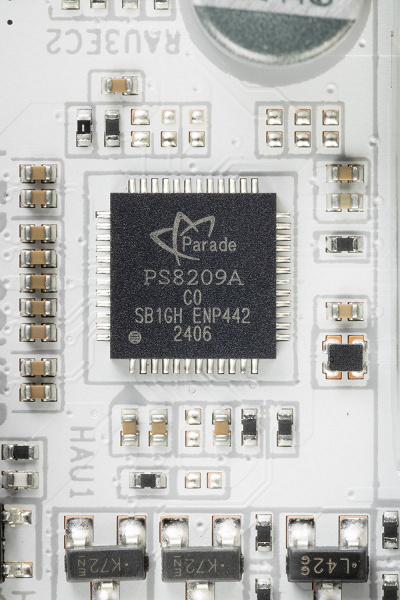

Преобразование сигнала в версию 2.1 выполняется с помощью контроллера компании Parade.
Аудиоподсистема

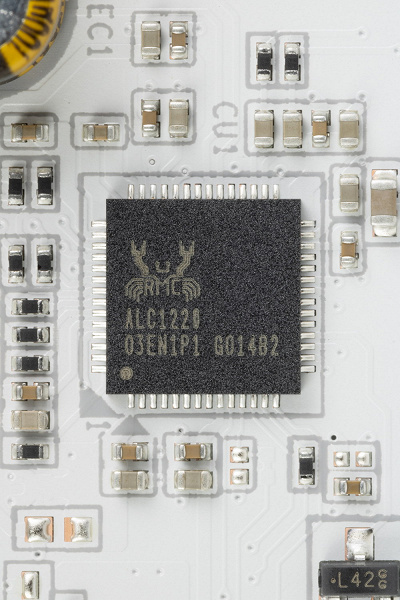

На плате установлен звуковой кодек Realtek ALC1220, поддерживающий выход звука по схеме до 7.1 с разрешением до 24 бит/192 кГц.
Операционного усилителя нет.
В звуковых цепях платы установлены конденсаторы Nichicon Fine Gold класса «аудиофилы».
Звуковой тракт расположен в углу платы, не пересекаясь с другими компонентами. Схема 7.1 реализуется двумя дополнительными гнездами на передней (верхней) панели корпуса ПК (в обязательном порядке подключить их к материнской плате стандартным кабелем), а также через S/PDIF на задней панели.

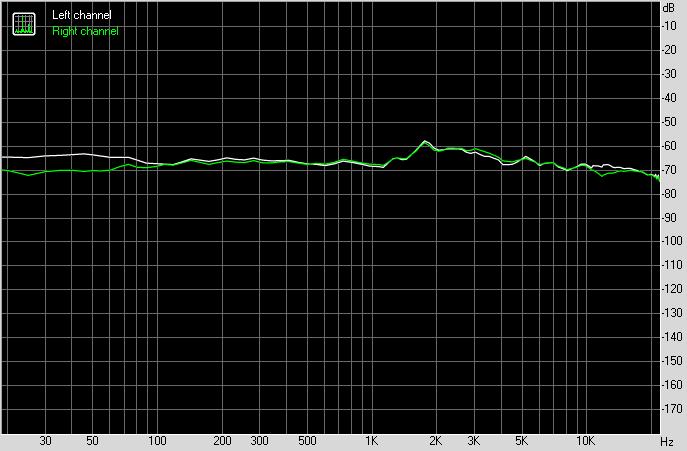

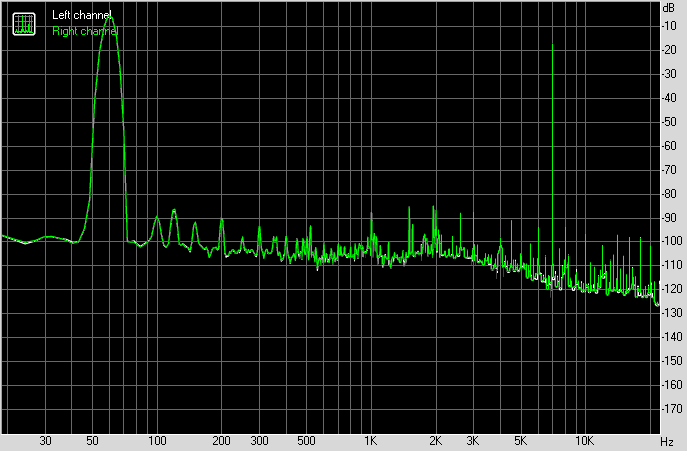

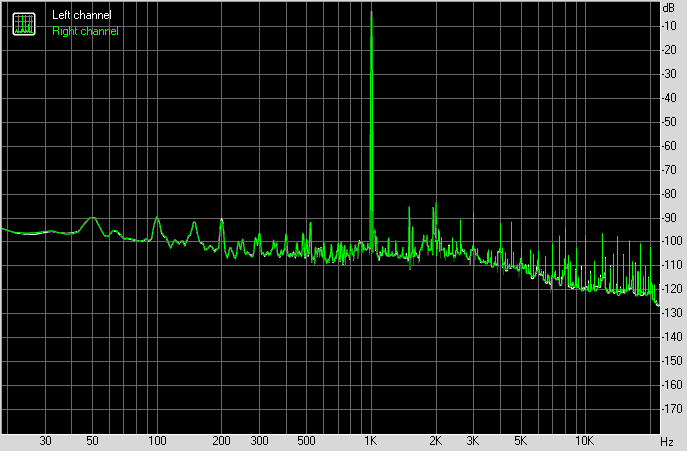

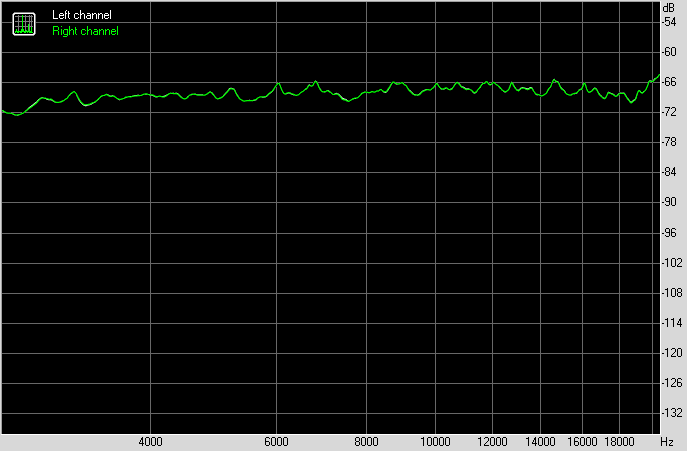

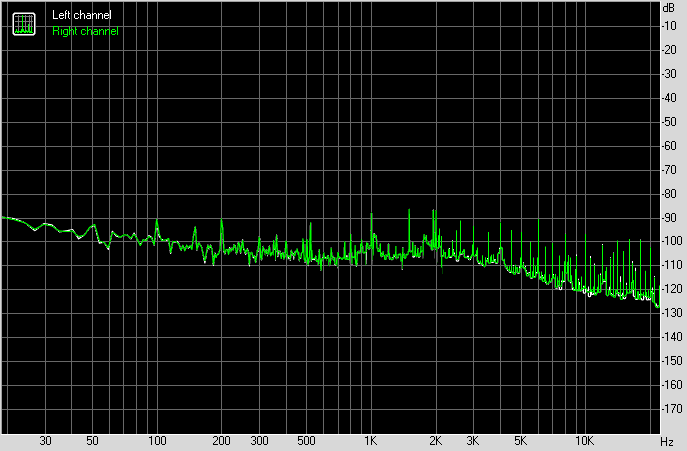

Результаты тестирования акустической системы по RMAA.
Для проверки качества звучания выходного тракта, предназначенного для наушников или внешних динамиков, использовалась внешняя звуковая карта Creative E-MU 0202 USB совместно с программой RightMark Audio Analyzer 6.4.5. Тестирование осуществлялось в стереорежиме при разрешении 24 бита/44,1 кГц. В процессе тестирования блок бесперебойного питания тестового компьютера физически отключался от сети и работал на аккумуляторе.
Тестирование аудиотракта на плате показало положительный результат.
| Тестируемое устройство | Gigabyte X870E Aorus Pro Ice |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | На задней панели разъём для выхода — вход Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,2 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.02, -0.08
|
Отлично
|
| Уровень шума, дБ (А) |
-73.6
|
Средне
|
| Динамические диапазон, дБ (А) |
74.0
|
Средне
|
| Гармонические искажения, % |
0.012
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-67.7
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.043
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-68.0
|
Хорошо
|
| Интермодуляции на 10 кГц, % |
0.042
|
Хорошо
|
| Общая оценка |
Хорошо
|
Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.64, +0.02
|
-0.58, +0.09
|
| От 40 Гц до 15 кГц, дБ |
-0.08, +0.02
|
+0.03, +0.09
|
Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-74.4
|
-74.4
|
| Мощность RMS, дБ (A) |
-73.6
|
-73.6
|
| Пиковый уровень, дБ |
-50.4
|
-50.2
|
| Смещение DC, % |
-0.0
|
+0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+74.3
|
+74.3
|
| Динамический диапазон, дБ (А) |
+74.0
|
+74.0
|
| Смещение DC, % |
-0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01159
|
0.01228
|
| Гармонические искажения + шум , % |
0.03751
|
0.03760
|
| Гармонические искажения + шум (A-взвеш.), % |
0.04133
|
0.04151
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.04288
|
0.04269
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.04776
|
0.04747
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-66
|
-67
|
| Проникновение на 1000 Гц, дБ |
-67
|
-67
|
| Проникновение на 10000 Гц, дБ |
-67
|
-68
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.03504
|
0.03506
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.04859
|
0.04847
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.04314
|
0.04285
|
Питание, охлаждение
На плате для питания предусмотрено 3 разъема: помимо 24-контактного ATX, расположенного справа (на фото — слева), еще два 8-контактных EPS12V.

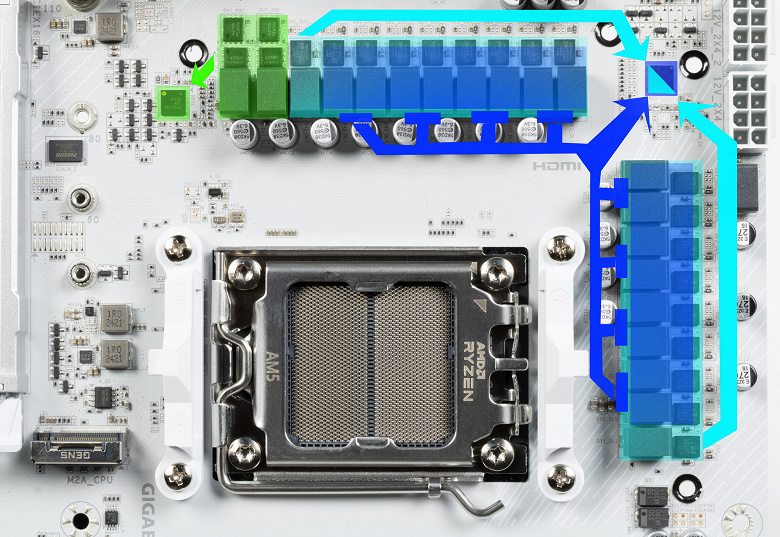

Внешний вид схемы питания представлен как 16+2+2: 16 фаз для ядра процессора, 2 фазы для SoC (I/O-чиплета Ryzen) и 2 фазы для VDD_MISC (вывода встроенной графики).

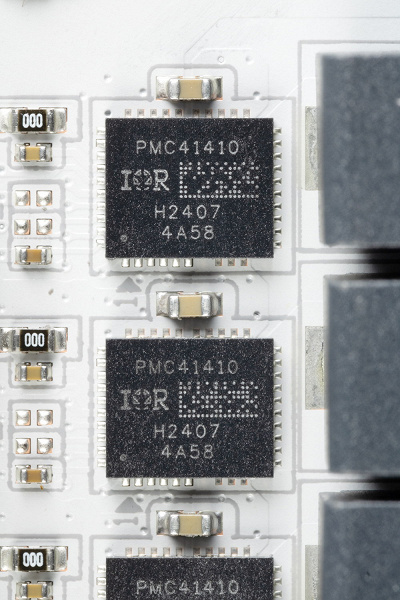

Каждый канал питания процессора VCore и встроенной графики оснащён ферритовым дросселем и транзистором PMC41410 производства Infineon (бывш. IOR), выдерживающим до 105 ампер.

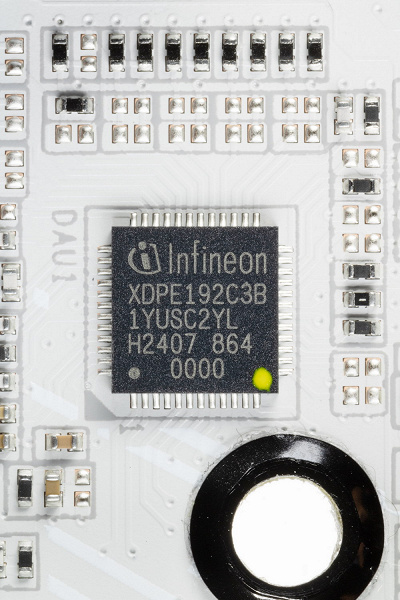

ШИМ-контроллер XDPE192C3B от Infineon управляет обоими наборами фаз (16+2). Контроллер рассчитан на 12 фаз, поэтому управление фазами питания для VCore организовано параллельно: 8×2 плюс 2 фазы для встроенной графики. В итоге получается 10 физических фаз питания.

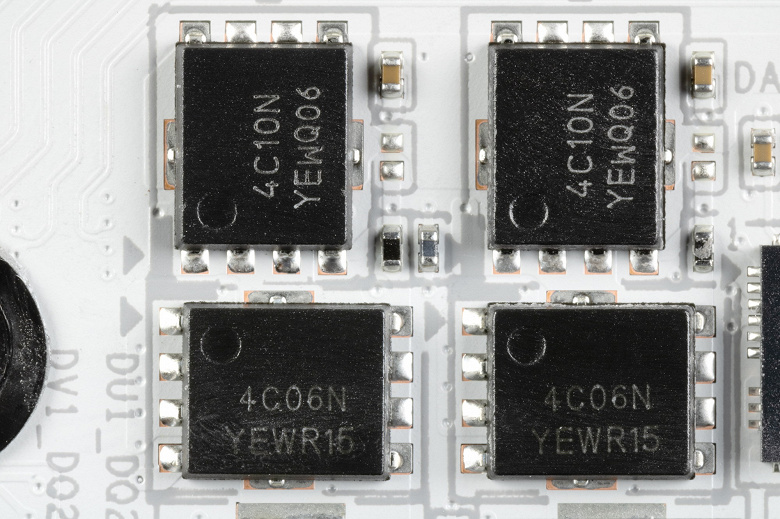

Система управления питанием из двух фаз использует сверхжелезные дроссели и комплекты полевых МОП-транзисторов NTMFS4C06-4C10 производства On Semi, рассчитанные на ток в 69 ампер.

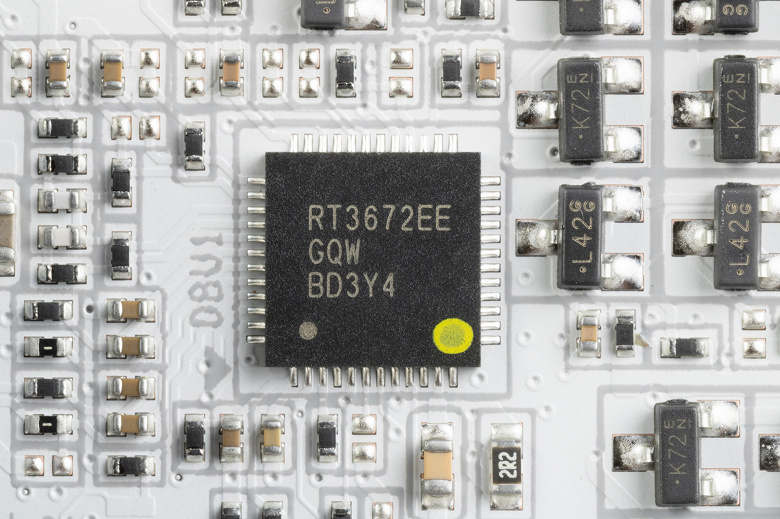

Система управляется ШИМ-контроллером RT3672 от Richtek.
Теперь про охлаждение.
Каждый элемент, способный сильно нагреваться, оснащён собственным радиатором.
Охлаждение двух микросхем чипсета осуществляется с помощью отдельного радиатора, а секция VRM имеет два радиатора, соединенных тепловой трубкой под прямым углом.
Ранее я отмечал наличие радиаторов у слотов M.2. Первый оснащён собственным радиатором, к тому же у него есть нижний радиатор, а остальные делятся общим радиатором.

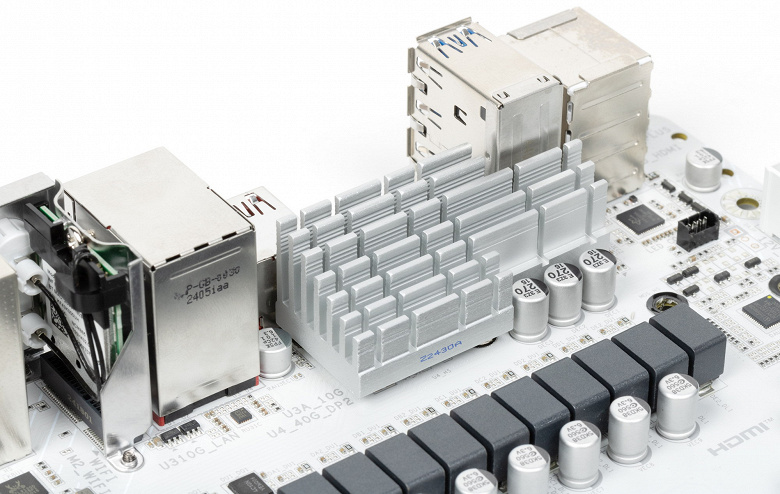

У контроллера USB4 от ASMedia модель ASM4242 есть небольшое охлаждение в виде радиатора.
Важно помнить, что у материнской платы отсутствует бэкплейт.
Подсветка
Все о внешней красоте
Платежная система имеет подсветку над крышкой панели задних портов и под радиатором системного чипа. Кроме того, предусмотрено 4 разъема для подключения внешней подсветки, управление которыми осуществляется через программу Gigabyte Control Center.
Если понадобится, отключить подсветку можно с помощью программы.
Программное обеспечение под Windows
Фирменное ПО Gigabyte
Все программы доступны для скачивания на сайте изготовителя. Gigabyte.com.

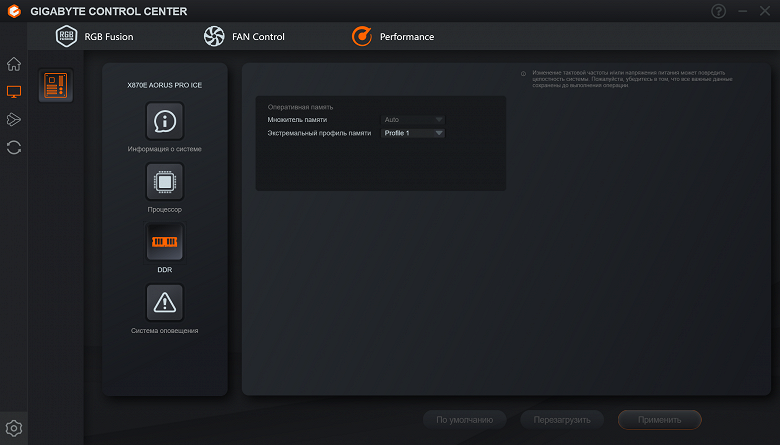

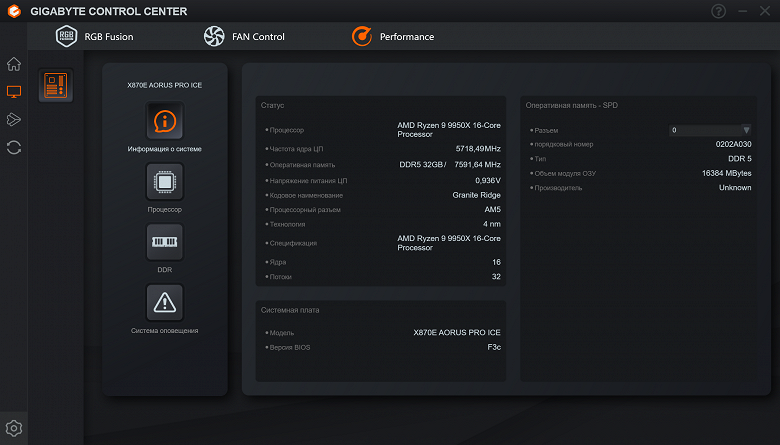

Настройками управления управляет программа Gigabyte Control Center, объединившая ранее раздельную продукцию компании.
Настройка работы платы возможна не только по частоте и напряжению, но и с помощью регулировки вентиляторов.
Настройки BIOS
Что нам дают тонкости настроек в BIOS
Все современные платы оснащены UEFI (Unified Extensible Firmware Interface), представляющими собой упрощённые операционные системы.
Для доступа к настройкам при загрузке компьютера обычно нужно нажать клавишу Del или F2.

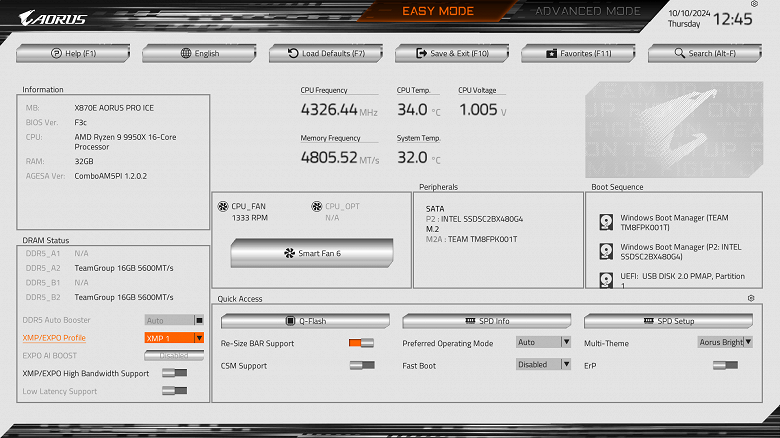

Перейдя в базовое меню с ограниченными настройками, кликаем по «Advanced mode» для доступа к расширенным параметрам.

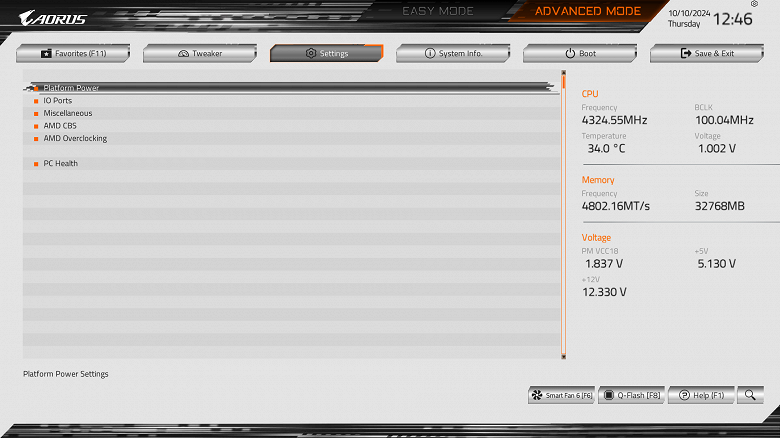

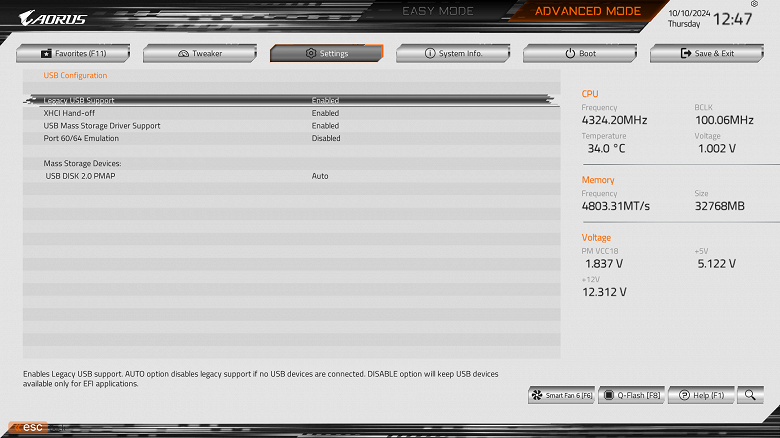

Управление периферийными устройствами осуществляется по стандарным схемам: регулирование работы каждого узла, слота или порта, переключение режимов и включение/выключение.
Раздел управления M.2 и слотами PCIe заслуживает особого внимания. Необходимо помнить о распределении ресурсов между слотом PCIe x16_1 и M2B_CPU/M2C_CPU.

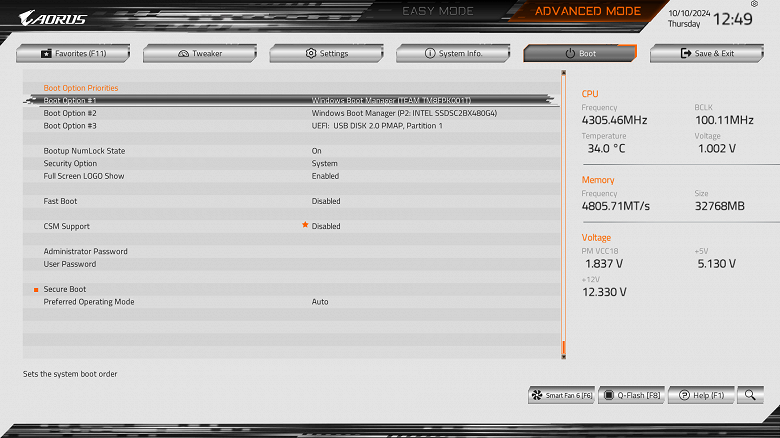

Контроль загрузки и настройки загрузочного меню знакомы многим. В том же разделе доступна утилита Smart Fan 6 для управления разъемами для вентиляторов.

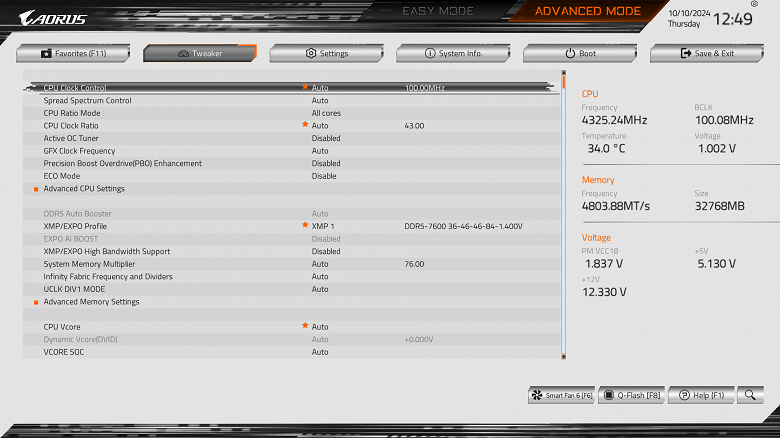

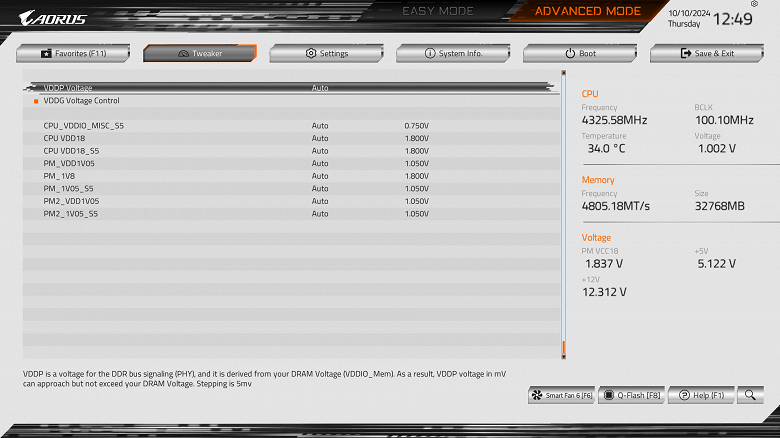

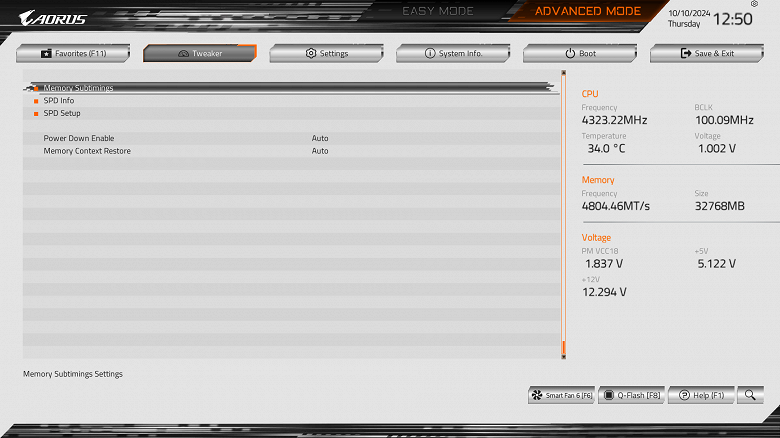

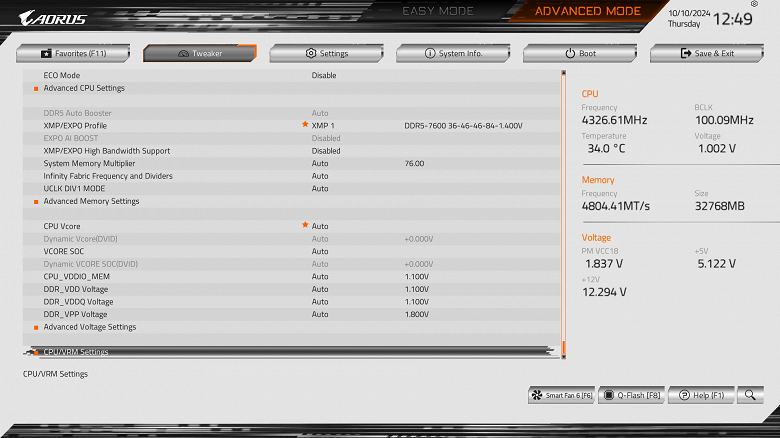

Для ускорения работы доступны стандартные возможности, предусмотренные процессорами Ryzen и модулями памяти DDR5.

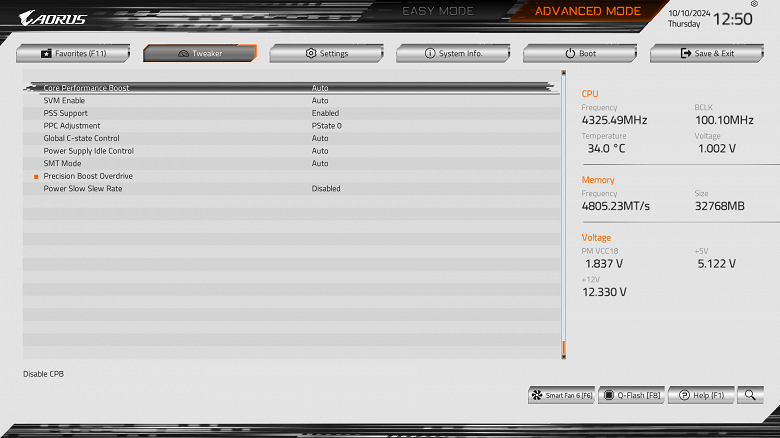

Настроек довольно много (не чрезмерно, как в флагманских моделях), но для современных высокопроизводительных процессоров многие опции не актуальны, поскольку процессор сам по себе функционирует на повышенных частотах (благодаря AMD PBO и т.д.).
В BIOS реализована система автоматического разгона памяти Auro DDR5 Memory Boost.
Работоспособность (и разгон)
Конфигурация тестовой системы

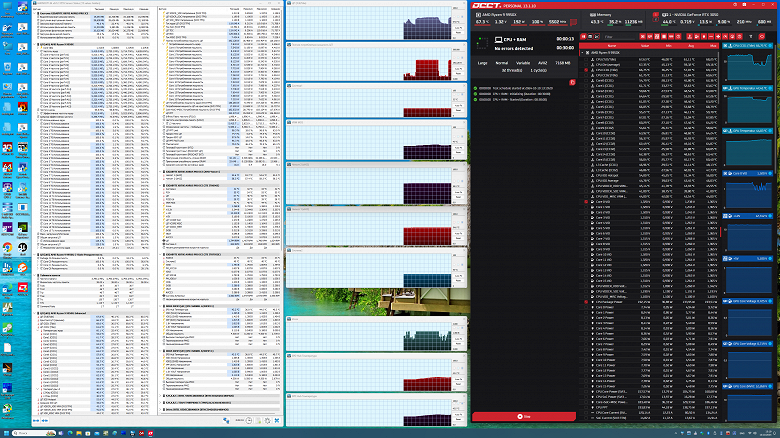

Включаем всё с настройками по умолчанию. После этого загружаем тесты из OCCT.
В стрессовых тестах авторазгон продемонстрировал хорошие результаты, учитывая высокую нагрузку на процессор (температура едва не достигла 80 градусов, а потребление превысило 190 Вт). За всё время испытаний работа сопутствующих блоков оставалась стабильной, никаких перегревов или сбоев замечено не было.
Выводы
Материнская плата Gigabyte X870E Aorus Pro IceМодель из серии Aorus основана на чипсете AMD X870E и предназначена для работы с высокопроизводительными процессорами AMD платформы AM5. Это игровое решение высокого уровня, но не флагманское, поэтому его цена можно считать умеренной.
Gigabyte X870E Aorus Pro Ice оснащается 20 портами USB различных видов: 2 самыми современными USB4 (40 Гбит/с), 11 USB 3.2 Gen1/2 и USB 3.2 Gen2×2 в виде внутреннего порта Type-C. Плата предлагает 1 слот PCIe х16, получающий от процессора 16 линий PCIe версии 5.0 (которые делятся с двумя слотами M.2, подключенными к процессору), а также 2 слота формата PCIe x16, соединенных с чипсетом 4 линиями PCIe 4.0/3.0. В наличии у платы 4 слота M.2: три из них напрямую подключены к процессору линиями PCIe 5.0, один – к чипсету X870E линиями PCIe 4.0. Также в арсенале платы 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, способна обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2.
В наличии проводной контроллер Ethernet 2,5 Гбит/с и беспроводное соединение Wi-Fi 7 + Bluetooth 5.3. Поддержка USB4 обеспечивает передачу данных со скоростью до 40 Гбит/с и выводит изображение на монитор или телевизор через порт USB Type-C. Gigabyte X870E Aorus Pro Ice позволяет подключать дополнительные устройства ARGB.
Представленная платы предоставляет обширный набор программных инструментов для энтузиастов, занимающихся разгоном, через интерфейс BIOS Setup. Внутри серии Aorus плата обладает достойными возможностями для увеличения частот работы компонентов.
В заключение ещё раз отметим, что в новом поколении чипсетов AMD только X870E является наивысшим по уровню и поддерживает такой же набор линий PCIe и портов, как его предшественник X670E, плюс 2 порта USB4. Похожий по названию… X870 — это, по сути, B650E + USB4.
