Мы вновь обратим внимание на материнские платы, построенные на чипсете Intel Z890 и совместимые с последним поколением процессоров Core Ultra 2xx.
Время ознакомиться с новыми функциями платформ Intel, изучим таблицу сравнения четырёх последних поколений чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | — | — | — |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2×1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1×1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
В чипсете Z790 порты SATA входят в общую полосу PCI Express (всего 28 линий), а у Z890 – 24 линии PCI Express 4.0 плюс максимально 8 линий SATA, то есть всего 32 линии PCI Express. Однако 8 линий на порты SATA у Z890 перенастроить нельзя. В отличие от Z790, где 8 линий PCI Express 3.0 могли использоваться для до 8 портов SATA.
Процессоры Core Ultra имеют 24 линии PCIe: 20 — пятой версии и 4 — четвертой. Также встроено устройство управления Thunderbolt 4, предоставляющее два порта USB4 со скоростью до 40 Гбит/с каждое.
Благодаря новой платформе LGA1851 (процессор и читсет Z890), у нас появляется дополнительно 8 линий PCIe по сравнению с платформой LGA1700.

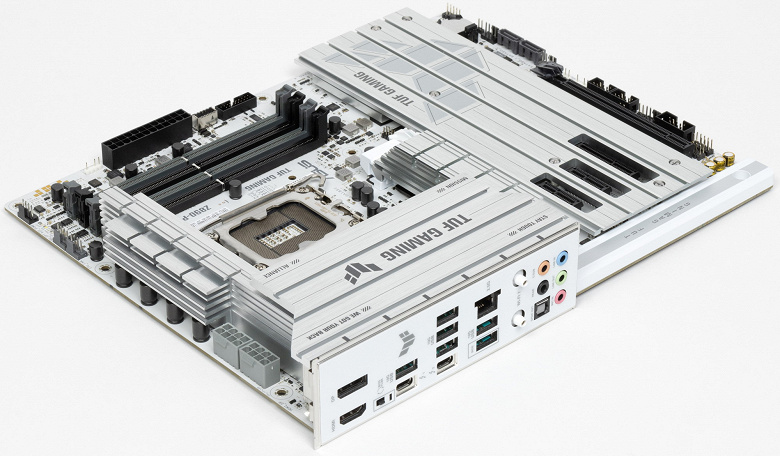

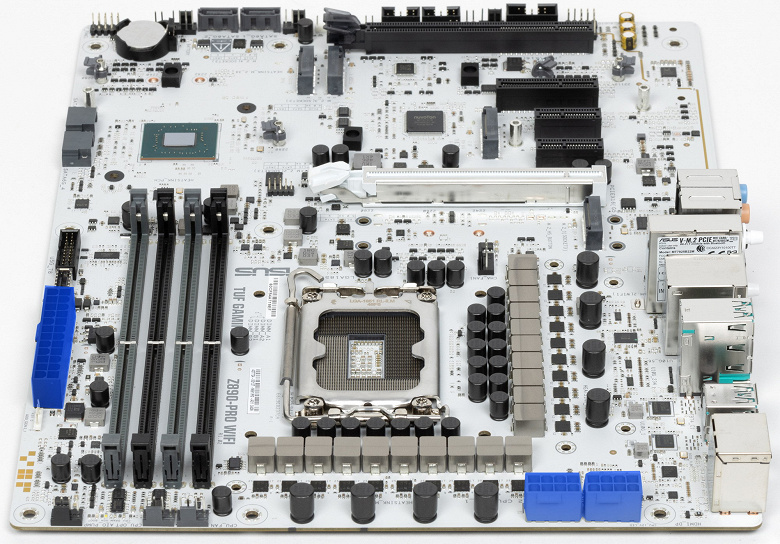

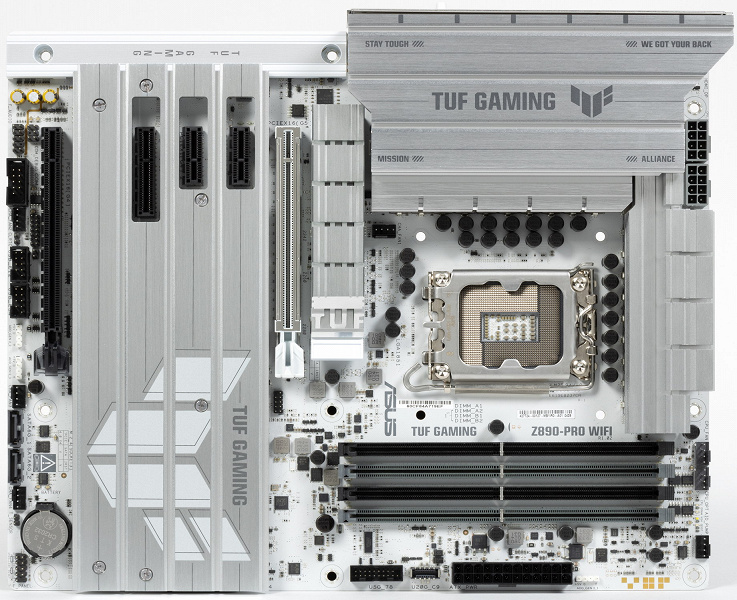

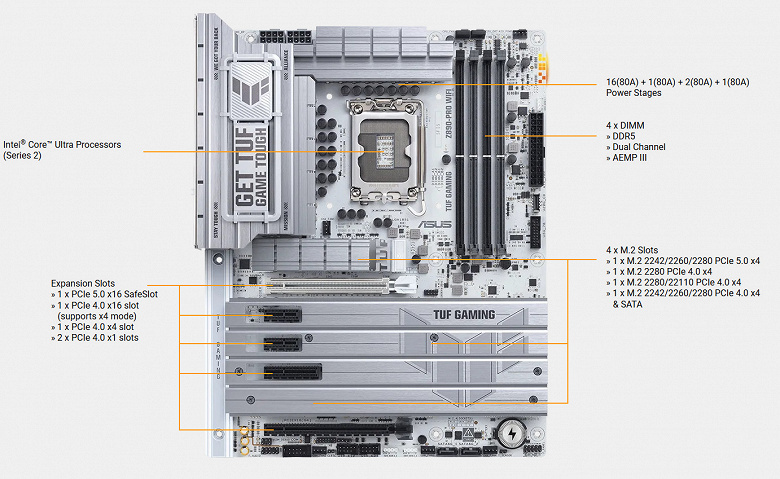

В центре нашего внимания сегодня продукция компании Asus. Asus TUF Gaming Z890-Pro WiFi. Это среднеуровневый продукт.
ASUS TUF Gaming Z890-Pro WiFi заключен в привычную картонную коробку светлых оттенков, дизайн которой отражает серийное оформление TUF Gaming и цвет материнской платы. Компоненты комплекта разложены под платой по отдельным секциям.

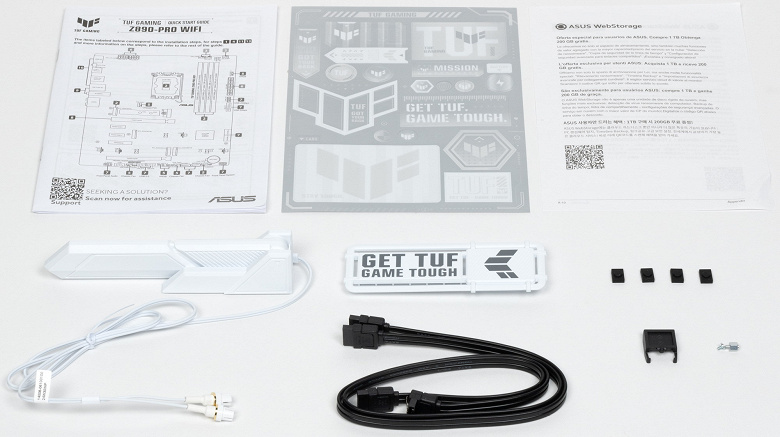

Кроме руководства пользователя и кабелей SATA, комплект поставки включает антенну Wi-Fi-модуля, стикеры, запасные держатели накопителей в слотах M.2 и фирменную накладку TUF Gaming на кожух задних портов.
ПО не предоставляется, но рекомендуется загружать последние версии драйверов и утилит с сайта производителя.

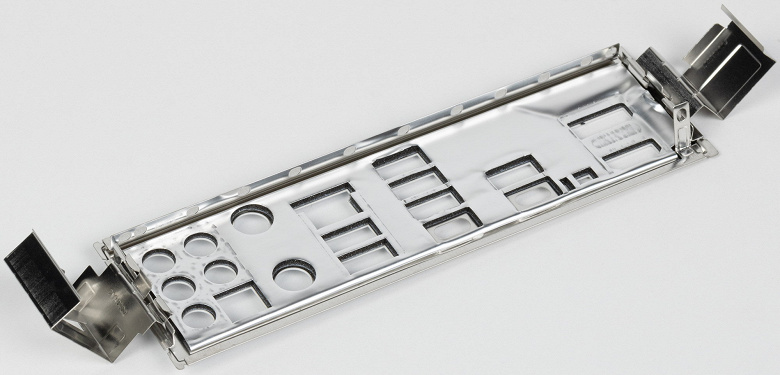

На плату уже установлена заглушка на заднюю панель с разъемами.

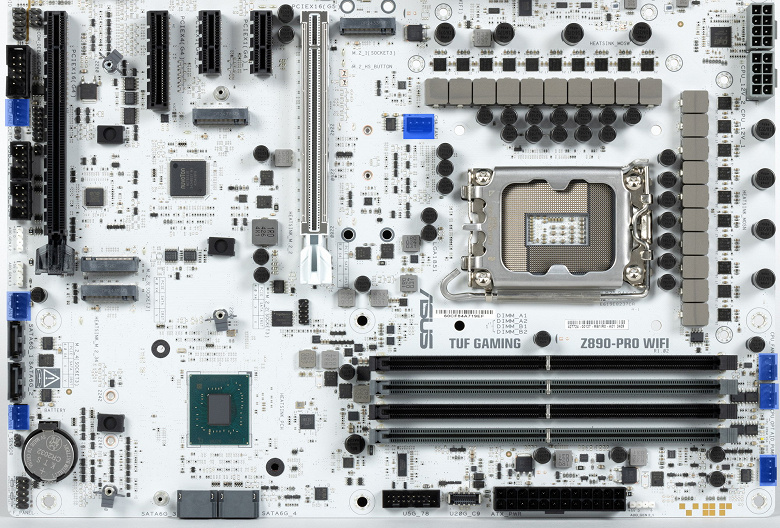

Форм-фактор

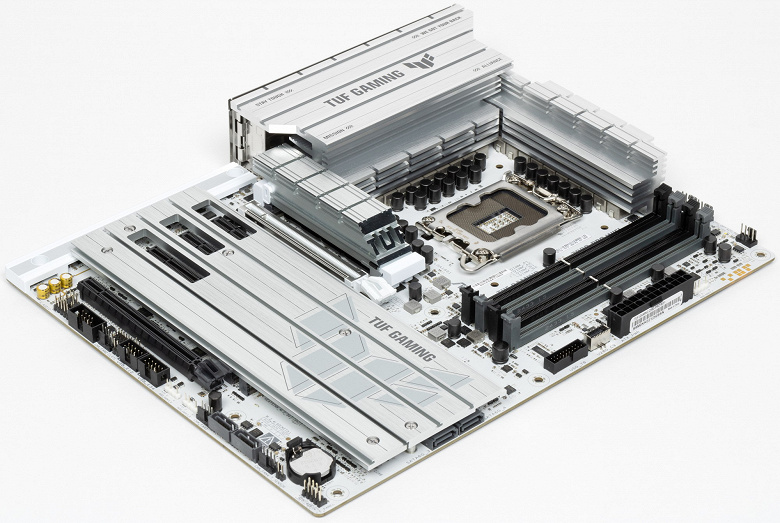

Форм-фактор ATX подходит до размеров 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z890-Pro WiFi имеет размеры 305×244 мм и выполнена в форм-факторе ATX, на ней девять монтажных отверстий для установки в корпус.

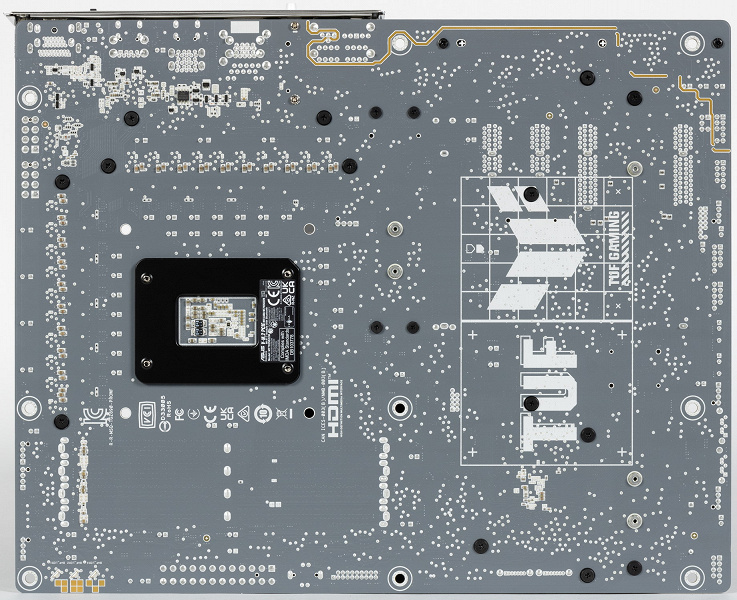

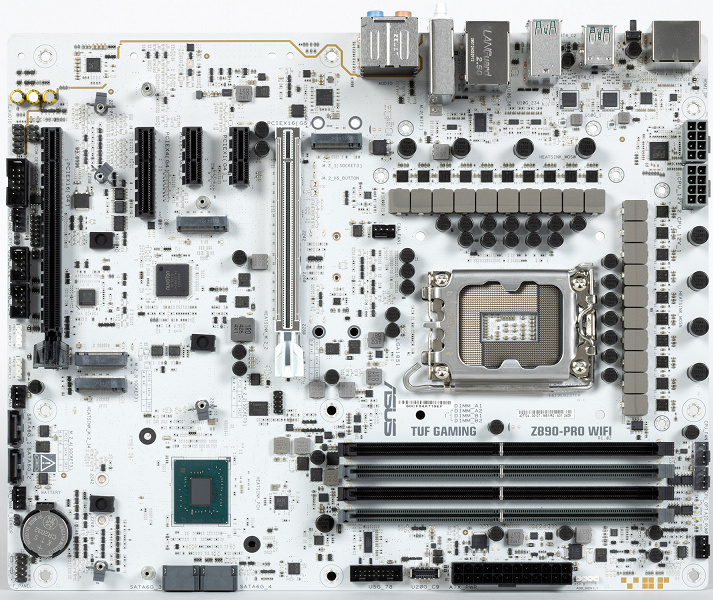

На обратной стороне находятся традиционные некоторые электронные логические элементы, однако сама сторона в основном пустая. Текстплоит обработан хорошо: во всех точках пайки срезаны острые края. Защитной пластины (бэкплейта) нет.
Технические характеристики
Классическая таблица характеристик.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|

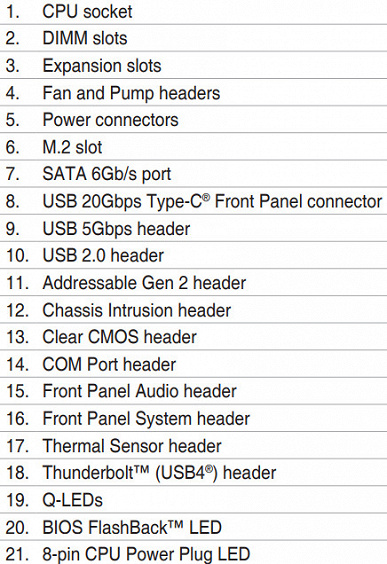

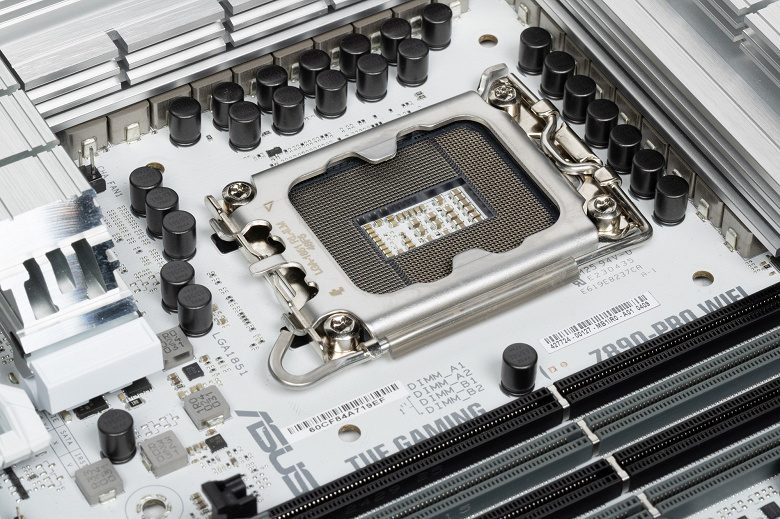

| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9066 МТ/с (XMP), до 192 ГБ, два канала (UDIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × MediaTek MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 4.0 x4 (режим x4) 2 × PCIe 4.0 x1 (режим x) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, Z890, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_4, Z890, PCIe 4.0 x4 / SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z890) 6 × USB 3.2 Gen2: 6 портов Type-A (зеленые) (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 2 × USB4: 2 порта Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 6 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема Кнопка для обновления BIOS — Flash Back. |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V Один слот M.2 формата E-ключ используется адаптером для беспроводной сети. Один разъем для подключения порта USB 3.2 Gen2x2 типа С. 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 В наличии 7 разъёмов для подключения устройств с четырьмя контактами, таких как вентиляторы и насосы жидкостного охлаждения. 3 разъема для подключения адресуемой ARGB-ленты Аудиоразъем для фронтальной панели корпуса. 1 разъем для термодатчика 1 разъем для COM-порта Один разъем для подключения отдельных карт Thunderbolt 4. Один разъем предназначен для подключения системы управления с лицевой панели корпуса. |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | Тридцать до тридцати пяти тысяч рублей по состоянию на дату написания отзыва. |

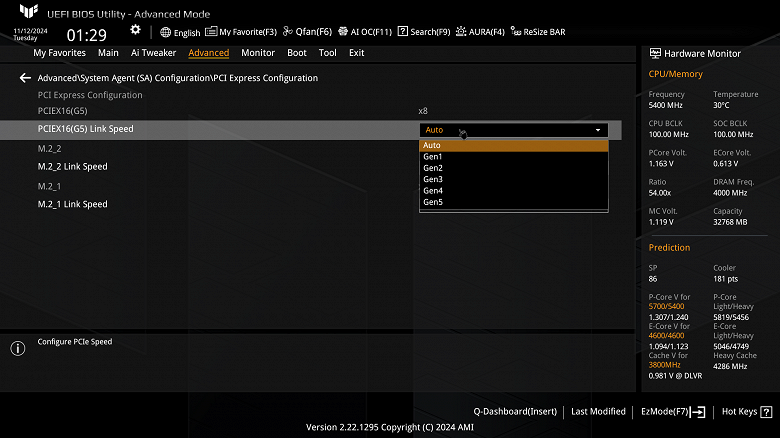

* Режим работы слота PCIe x16_1 меняется в настройках BIOS.
Функционал включает в себя чипсет, процессор и память.

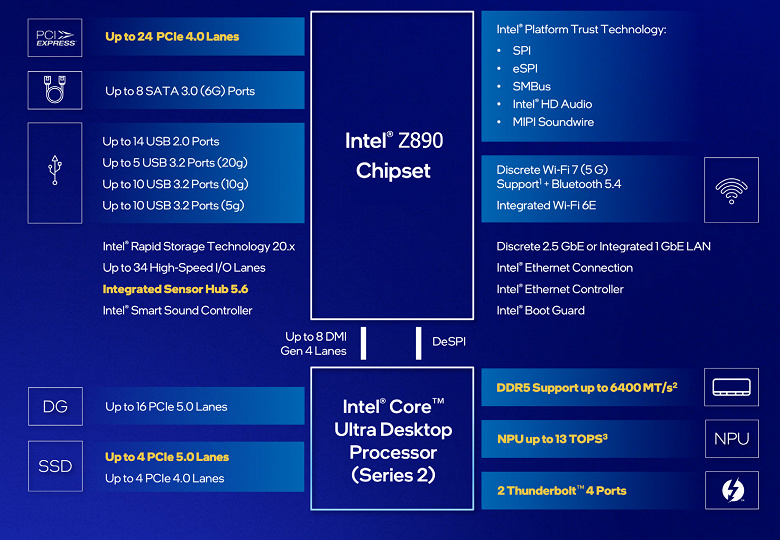

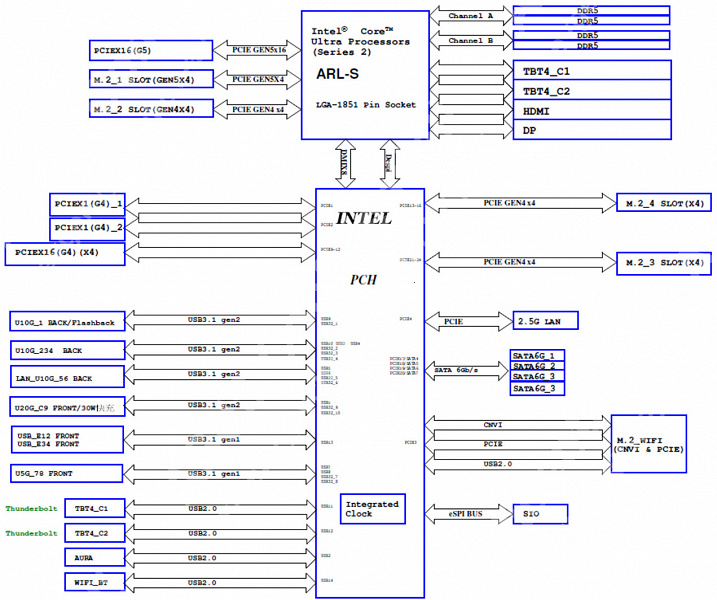

Схема работы связки чипсет+процессор.
Формально поддержка памяти DDR5 заявлена до 6400 МТ/с, но производители материнских плат активно рекламируют использование пропускной способности до 8000 и выше МТ/с через XMP-профили. Данная плата поддерживает ПСП до 9066 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 Вводно-выводные линии PCIe 5.0, настраиваемые по характеристикам.
- Поддерживает 16 линий и 4 линии (разъемы PCIe x16 и M.2).
- Два слота PCI Express x16 в режиме x8 и один слот M.2.
- Восемь линий + четыре линии + четыре линии + четыре линии (накопитель PCIe x16 в режиме x8 + три разъема M.2).
- 4 Линии ввода-вывода PCIe 4.0 изначально настраиваются изготовителями плат для компьютеров.
Взаимодействие с Z890 осуществляется по каналу Digital Media Interface 4.0 (DMI 4.0 x8). С системой UEFI/BIOS взаимодействует Serial Peripheral Interface (SPI), а шина Low Pin Count (LPC) связывает устройства ввода/вывода, не нуждающиеся в высокой пропускной способности (контроллеры вентиляторов, TPM, старая периферия). Аудиокодеки подключены по USB 2.0.
Чипсет Z890 предлагает общее количество линий ввода/вывода, равное 42. Распределение этих линий возможно по разным параметрам.
- до 10 Устройство оснащено портами USB 3.2 Gen1/2, число которых может достигать пяти в версии USB 3.2 Gen2х2. Доступно до четырнадцати портов USB 2.0, часть из которых используется для поддержки портов USB 3.2, при этом каждый порт USB 3.2 Gen2х2 требует двух портов USB 3.2 Gen2.
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выделенные жирным шрифтом HSIO — высокоскоростные линии ввода-вывода, общее количество которых (процессор + чипсет) — 60.

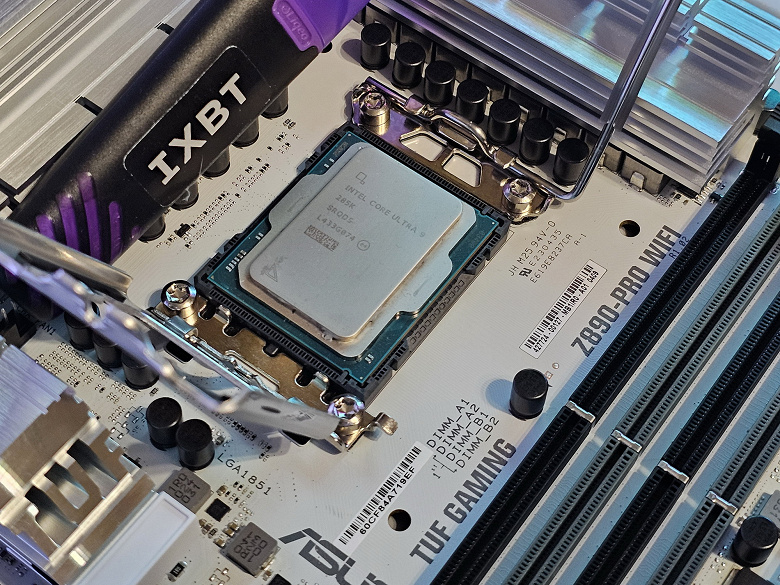

Asus TUF Gaming Z890-Pro WiFi совместим с процессорами Intel Core Ultra 2xx серии, предназначенными для разъема LGA1851.

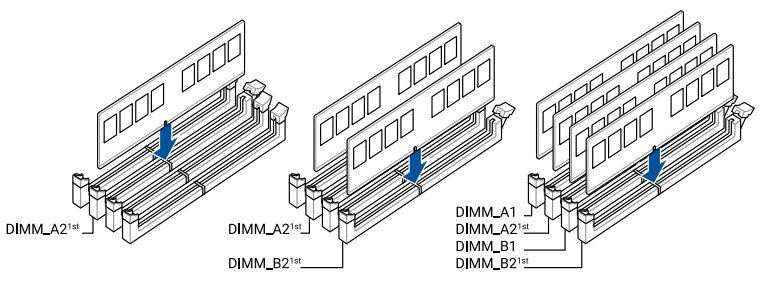

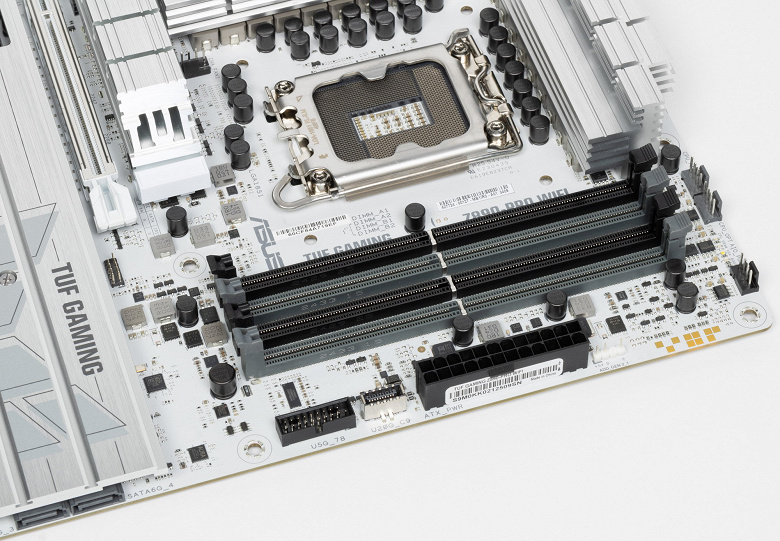

Для установки модулей памяти на плате Asus доступны четыре слота DIMM. При использовании двух модулей для работы в режиме Dual Channel их необходимо установить в слоты A2 и B2.
Данная плата совместима с небуферизованной памятью DDR5, исключая ECC. Максимальный объём памяти достигает 192 ГБ. В качестве модулей можно применять CUDIMM.
DIMM-слоты лишены металлической рамки.
Границы подключения: PCI Express, Serial ATA, разнообразные периферийные компоненты.
Ранее рассмотрели возможности сочетания чипсета Z890 с процессорами Core, теперь разберём конкретную реализацию этих возможностей на этой материнской плате.

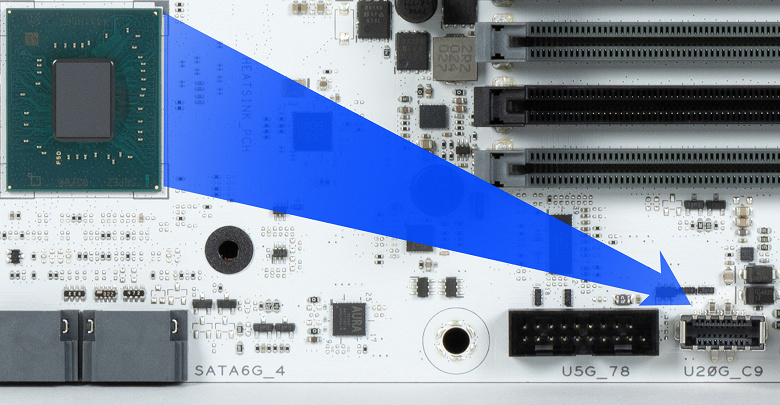

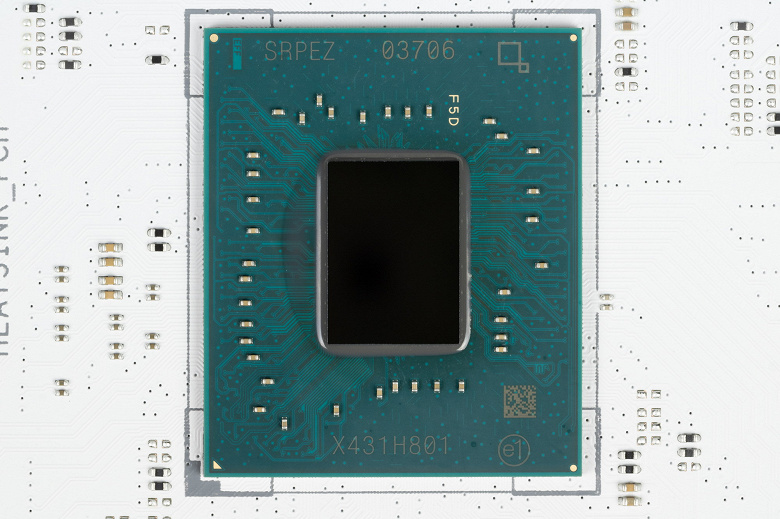

Помимо портов USB, к которым обратимся позже, чипсет Z890 оснащен 24 линиями PCIe 4.0 и 8 портами SATA. Вычислим, сколько линий Z890 отведено на поддержку каждого элемента.
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x4 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 4.0);
- Слот PCIe x1_2 (1 линия PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
Занято 20 линий PCIe и 4 порта SATA. В связи с занятием HDA (эмуляция шины PCI) аудиокодеками, линия USB 2.0 используется для связи с Realtek RTL1220, а также контроллеры GL850G, Aura и другие используют сигнальные линии USB 2.0. Подробнее об этом ниже в разделе «USB-портов».
Рассмотрим, как функционируют процессоры в данной конфигурации. У CPU Core Ultra 2xx имеется 24 линии PCIe: 4 линии версии PCIe 5.0 предназначены для порта М.2 (M.2_1), 4 линии версии PCIe 4.0 — для порта М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 направлены на слот PCIe x16_1. Возможны разные варианты распределения этих линий:
- Слот PCIe x16_1 имеет 16 линий (под видеокарту);
- Слот PCIe x16_1 разделен на 2 сегмента по 8 линий Для плат расширения Asus ROG Hyper с разъемами M.2.
- Слот PCIe x16_1 разделен на 4 сегмента по 4 линий каждый (для карт расширения с 4-мя слотами M.2).

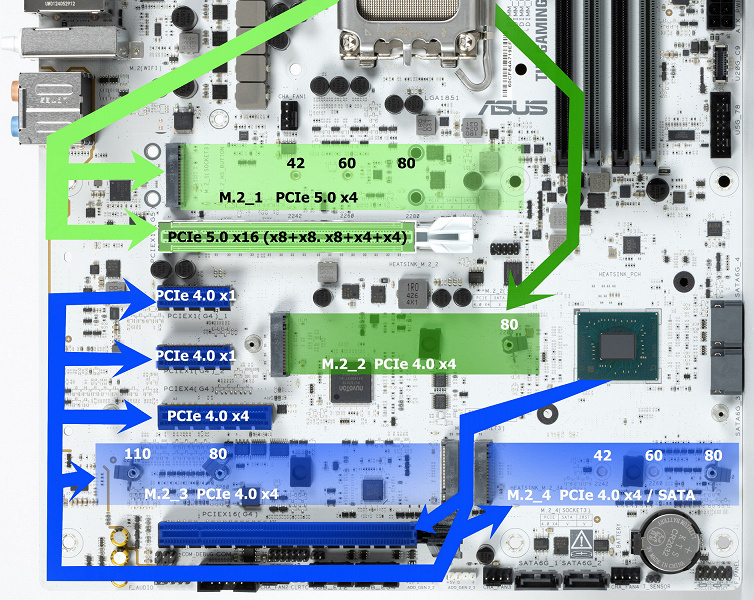

Теперь в целом про слоты PCIe и M.2.

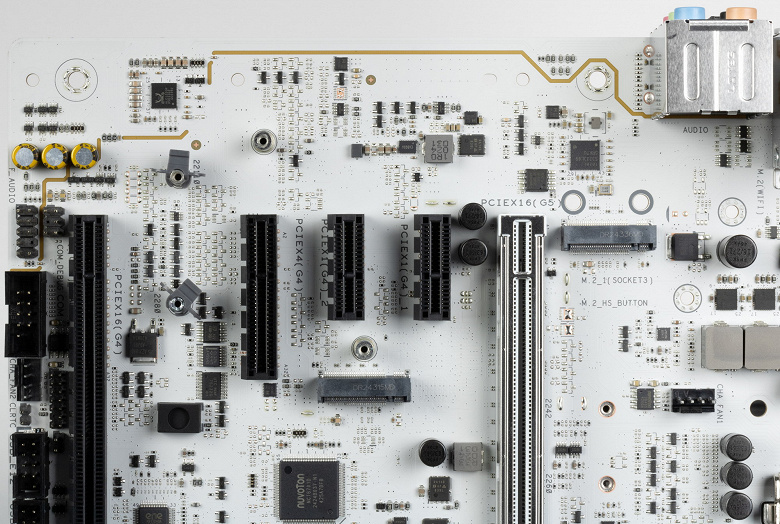

На плате размещены пять слотов PCIe: один PCIe x16_1 для видеокарт или других устройств, второй «длинный» PCIe x16_2 (на самом деле с четырьмя линиями PCIe 4.0), слот PCIe x4 и два слота PCIe x1.
Данная материнская плата не имеет перераспределения ресурсов между слотами, поэтому мультиплексорам нет места.
Ранее говорилось о первом PCIe x16_1, соединенном с процессором. Второй PCIe x16_2 подключен к плате Z890 и функционирует в режиме x4. Три остальных слота: PCIe x4, PCIe x1_1/2 также присоединены к Z890.

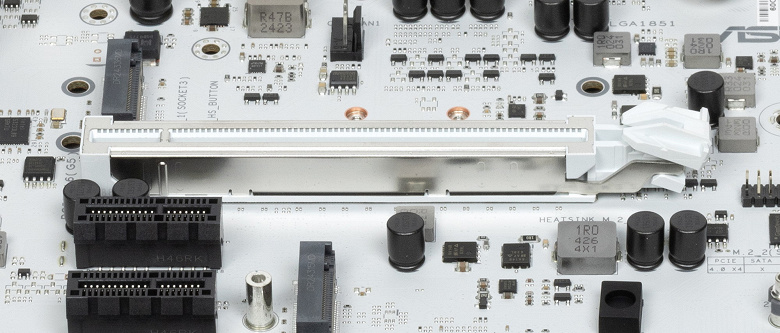

Слот PCIe x16_1 усилен сталью для повышения надёжности и защиты от электромагнитных помех.

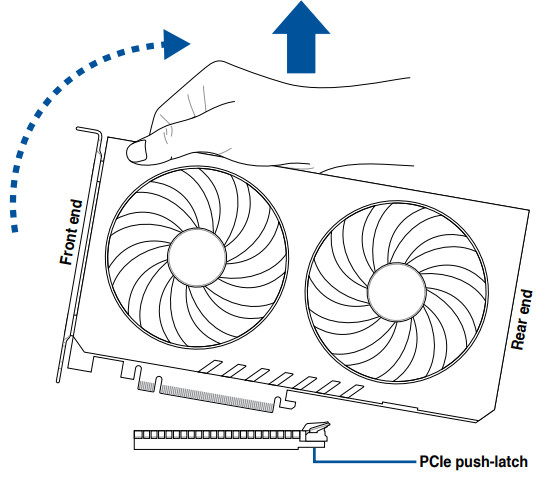

Для извлечения видеокарты из слота PCIe x16_1 предназначен специальный механизм Q-Release Slim: необходимо потянуть карту в направлении крепления вверх, тогда защелка отпихнет.

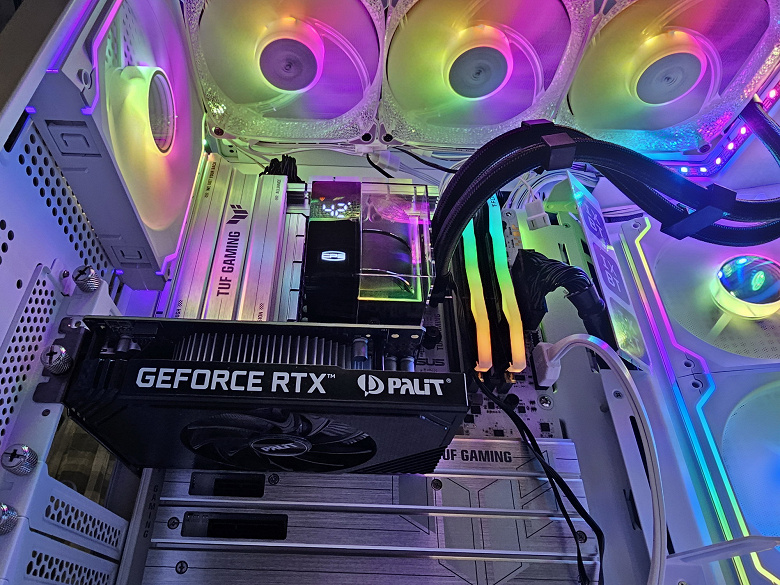

С помощью матплаты можно установить систему охлаждения любых габаритов.

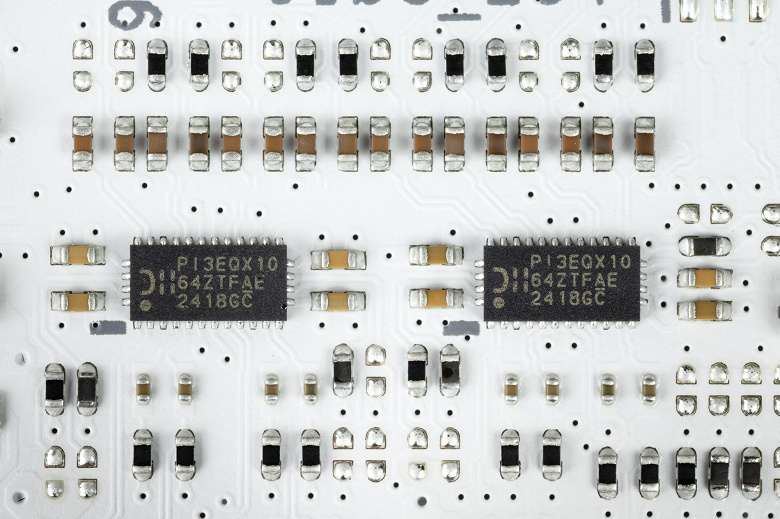

Усилителей (ре-драйверов) сигналов PCIe нет.
На очереди — накопители.

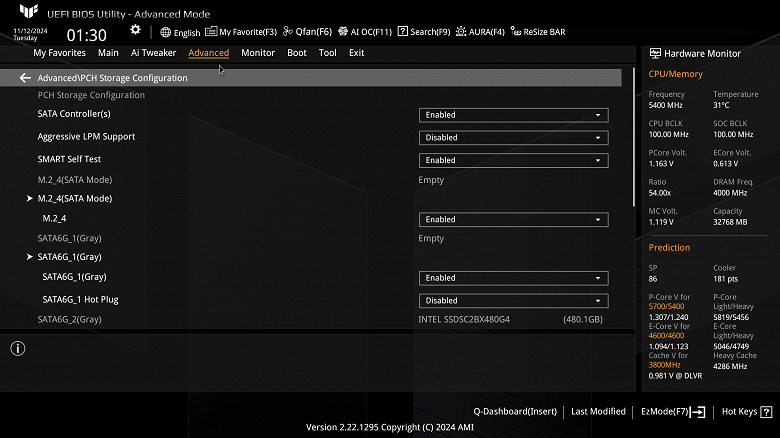

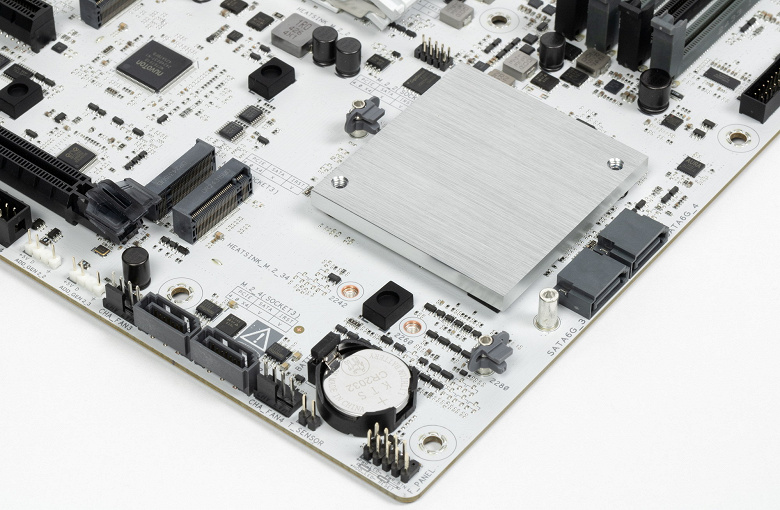

Плата имеет четыре разъема Serial ATA 6 Гбит/с и четыре слота для накопителей типа M.2.

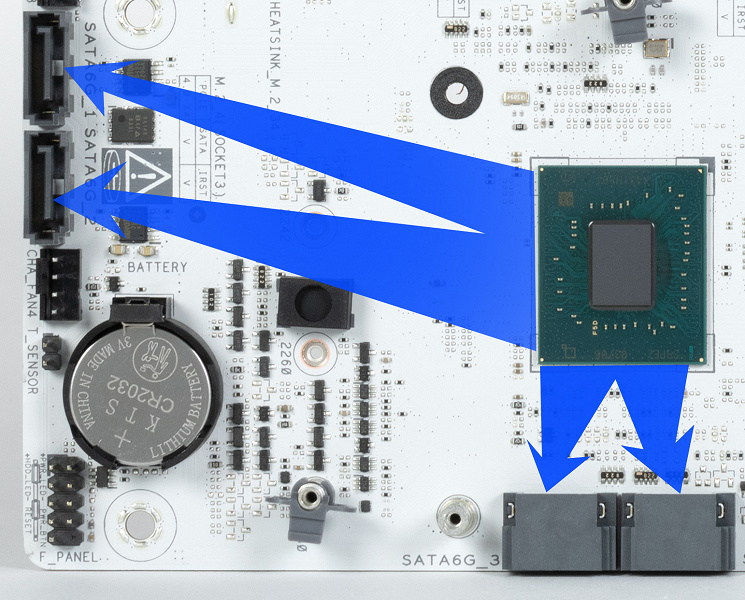

Четыре порта SATA с номерами 1, 2, 3 и 4, реализованные через чипсет Z890, разделены по-парно на двух разных углах платы: один набор портов ориентирован горизонтально, другой – вертикально.
На материнской плате четыре разъема типа M.2.
Третий и четвертый слоты M.2 (M.2_3, M.2_4) получают информацию от чипсета Z890, первые два — от CPU: M.2_1 получает от процессора PCIe 5.0, а M.2_2 — PCIe 4.0.
Первые 3 слота M.2 работают с модулями только с PCIe интерфейсом. А M.2_4 поддерживает еще и SATA-интерфейс.
Все слоты M.2 совместимы с модулями размером 2280. Слоты M.2_1 и M.2_4 также работают с модулями 2242/2260, а M.2_3 поддерживает размер 22110. RAID можно настроить на всех слотах M.2.
Важно выделить новый способ фиксации накопителей в разъеме M.2_1 при помощи технологии Q Slide, где модуль фиксируется подвижной пластиной, скользящей вдоль разъема. Сам разъем оснащен легкосъемным радиатором.
У всех остальных слотов M.2 предусмотрено удобное крепление накопителей с помощью поворотных замков на стойках.

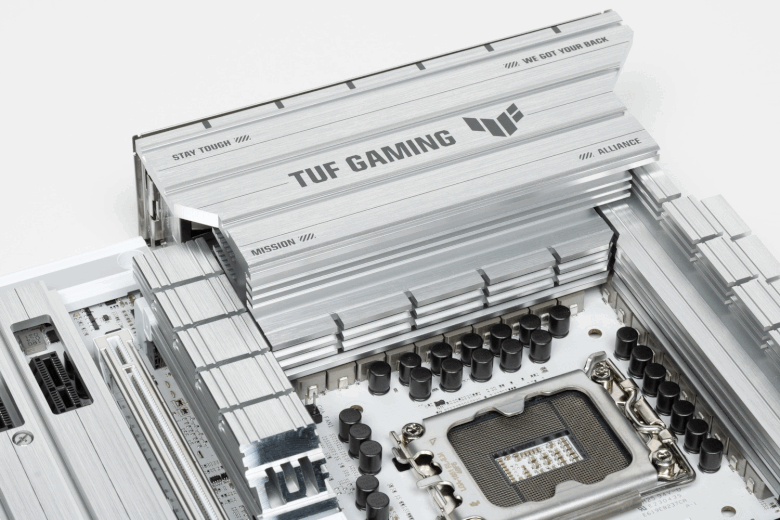

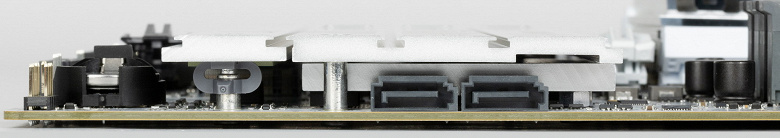

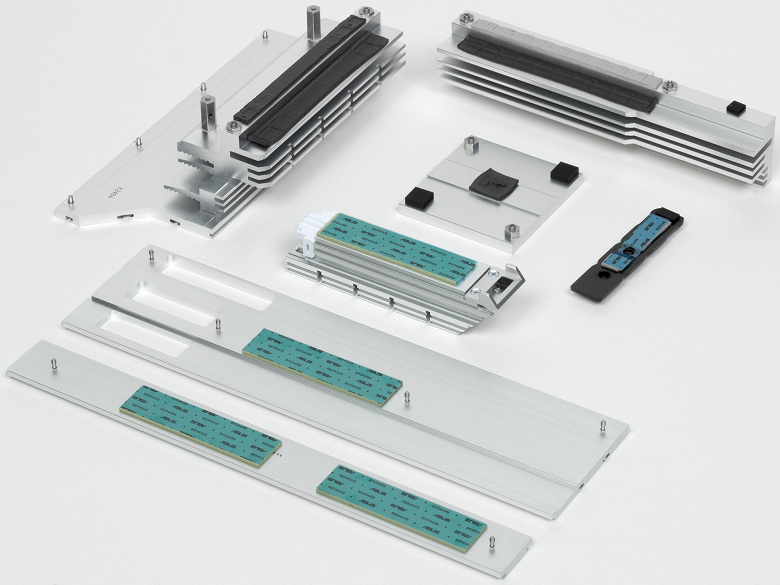

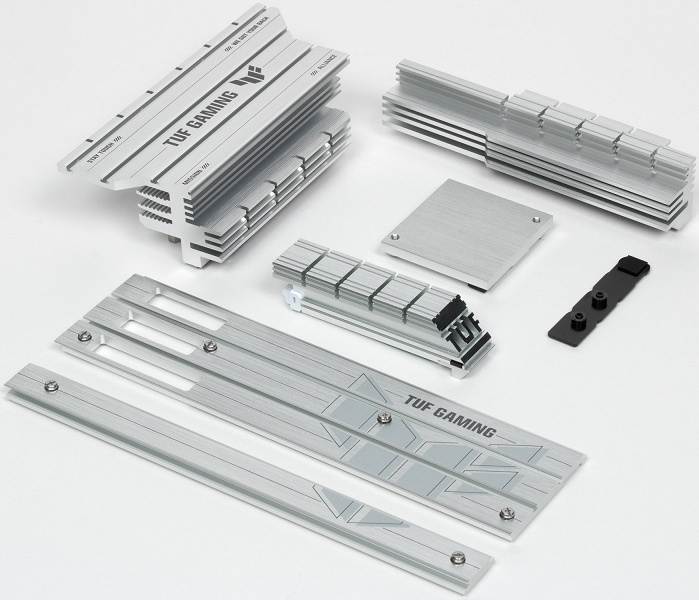

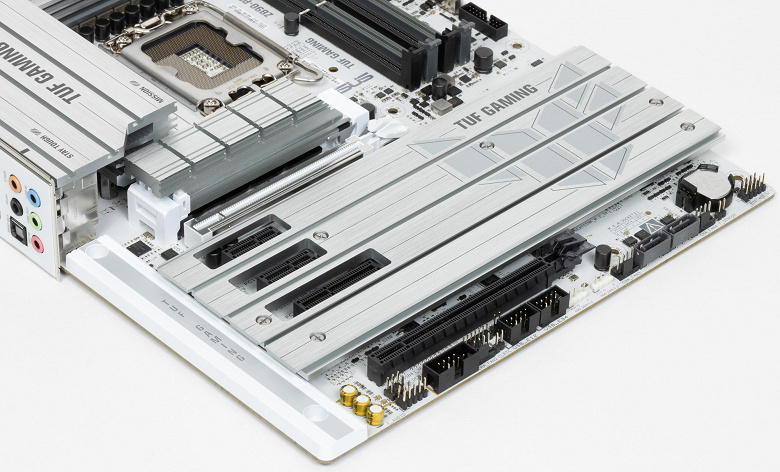

Каждый M.2 слот оснащен радиатором. Верхний M.2_1 оборудован отдельным мощным радиатором, второй M.2_2 имеет отдельный (но менее сложный) радиатор, остальные M.2 слоты — общим радиатором. Кроме верхнего радиатора, у M.2_1 есть радиатор для охлаждения тыльной стороны модулей. Запором, который откидывается, удобно снимать и устанавливать радиатор этого слота.
Другие особенности на плате
Также упомянем другие устройства на плате. Нет здесь кнопок для включения и перезагрузки.

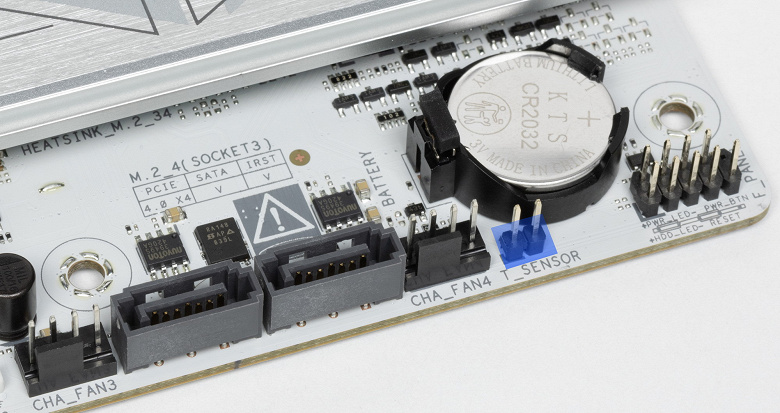

Матплата снабжена гнездом для термодатчика.
Конечно, можно сбросить CMOS при помощи специальной перемычки.

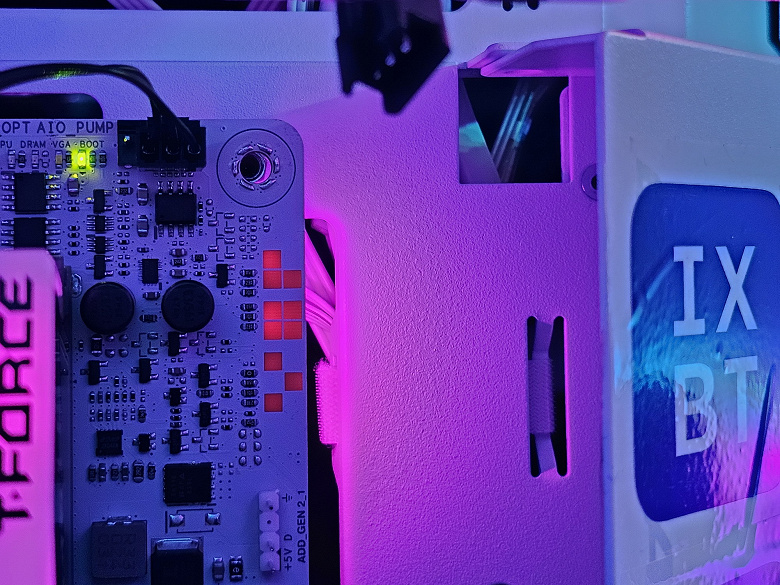

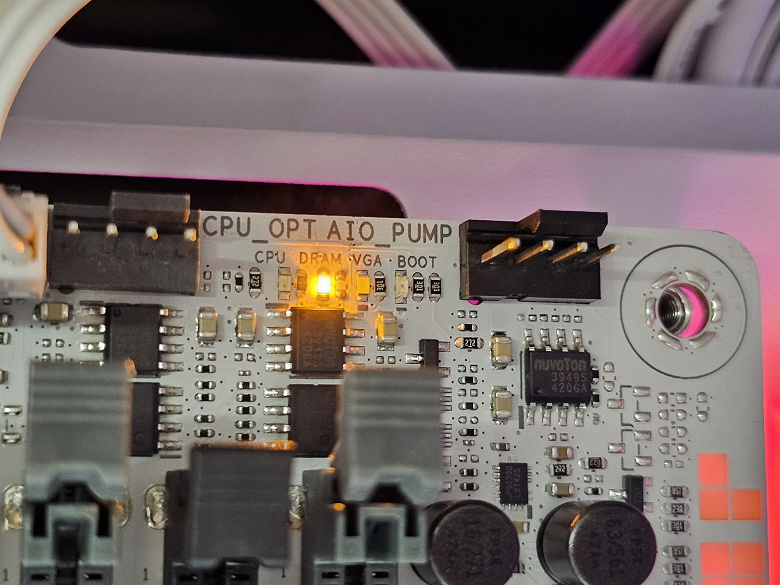

Плата также оснащена световыми индикаторами, сигнализирующими о неполадках в каких-либо её компонентах.
Если при переходе на загрузку операционной системы все индикаторы гаснут после включения компьютера, то никаких проблем нет.
Традиционного табло POST-кодов (или Q-code) нет.

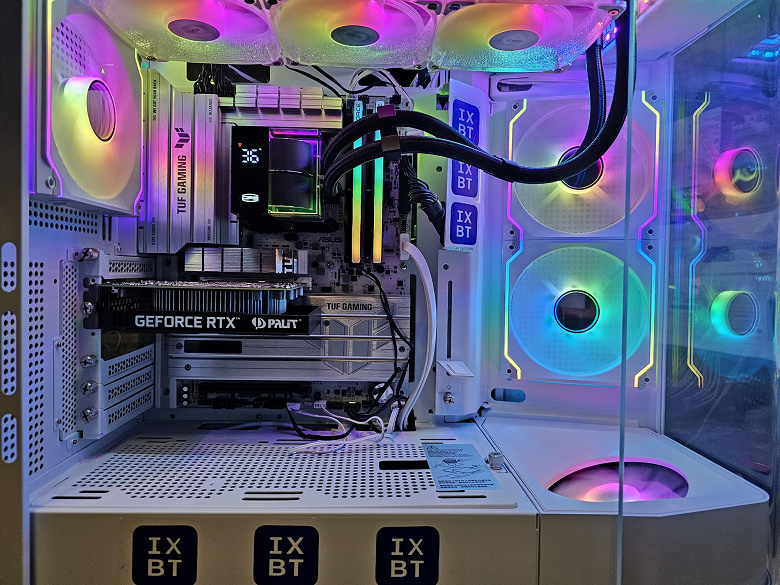

Важно также отметить возможности материнской платы по подключению RGB-подсветки. Представлено 3 разъема для подключения адресуемых (5 В 3 А, до 15 Вт) ARGB-лент и устройств. Разъемов для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент и устройств нет.
Инструкции по подключению стандартны для всех плат с поддержкой подсветки.

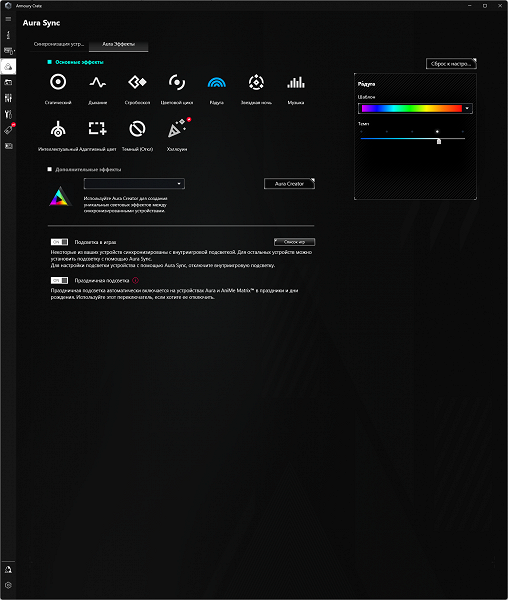

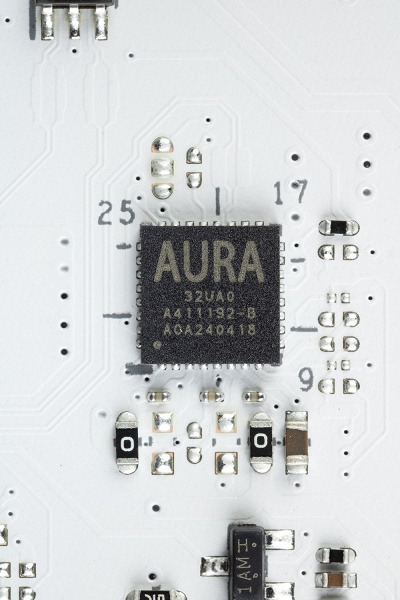

Синхронизацию подсветки на материнских платах Asus осуществляет контроллер с маркировкой Aura.

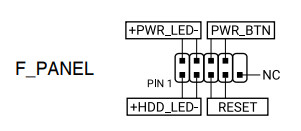

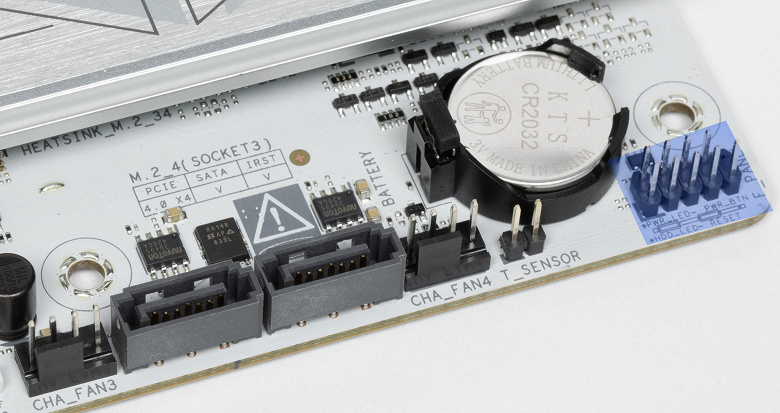

Конечно же, предусмотрена привычная комплектация штырьков FPanel для проводки на лицевую панель корпуса, которая в настоящее время может быть расположена спереди, сверху, сбоку или даже по всем трем направлениям одновременно.

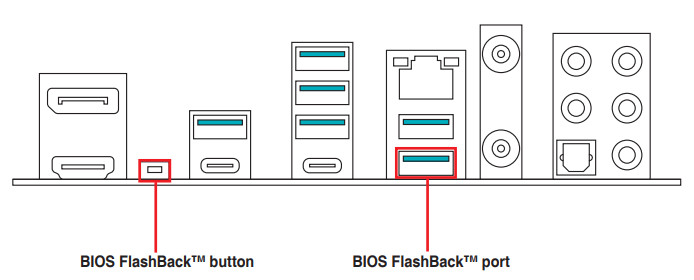

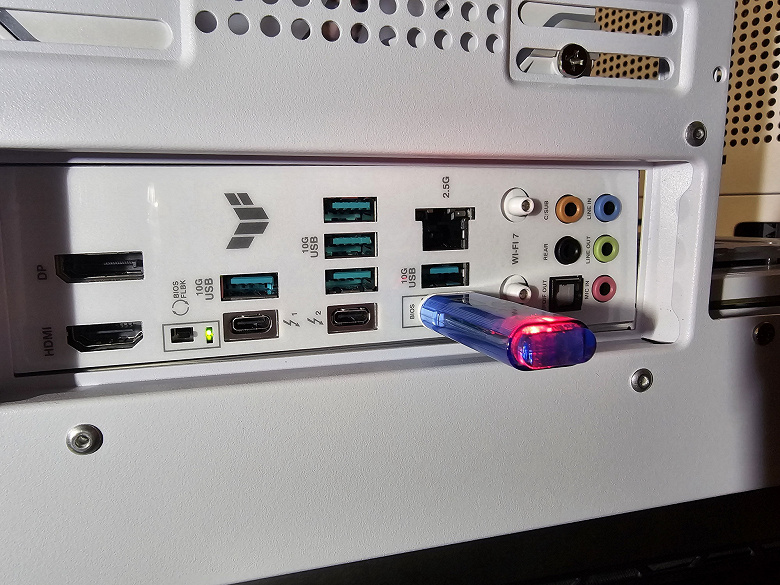

Материнская плата поддерживает функцию «холодного» обновления BIOS (BIOS Flashback). Для этого не нужны оперативная память, процессор и другие компоненты, достаточно лишь подать питание.
Для обновления BIOS нужно сначала запустить программу переименования файла прошивки из архива. Затем записать файл прошивки в корень USB-накопителя и вставить его в отмеченный порт USB. После этого нужно нажать кнопку и удерживать её 3 секунды.
Система не запустится, появится мигающий зелёный индикатор обновления BIOS, и загорится один из светодиодов состояния системы (оранжевый).

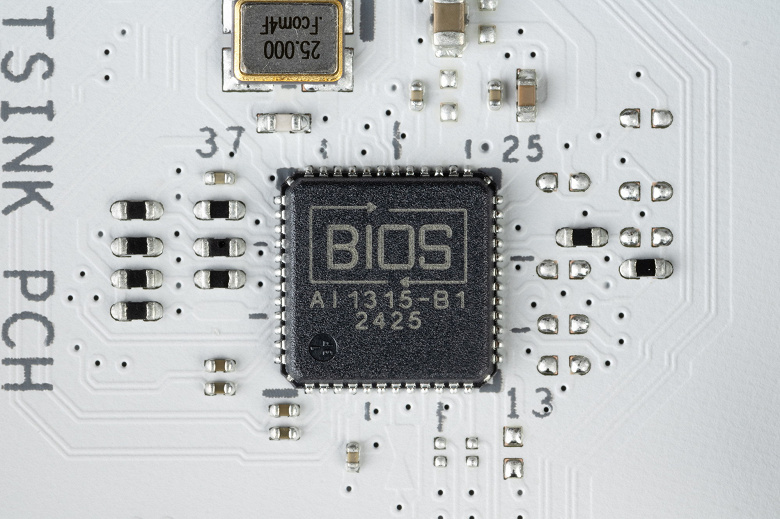

Для осуществления этого процесса без CPU применяется специальный контроллер с простым наименованием.
Платеж оборудован разъемом COM-порта для старых устройств, использующих этот интерфейс.

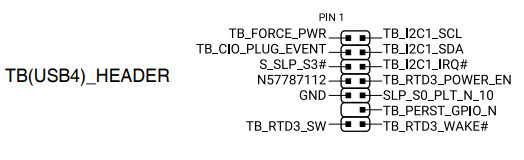

Для подключения отдельной карты с поддержкой Thunderbolt4, если требуется больше мощности, чем предоставляет процессор, предназначен отдельный разъем.

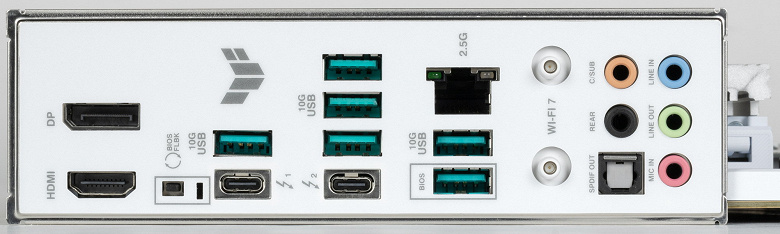

Функционал периферии: порты USB, сетевые разъемы, ввод-вывод.
Следующим этапом рассмотрим USB-порты и другие разъемы. Начнём с задней панели, где расположены большинство из них.
Чипсет Z890 позволяет реализовать не более четырнадцати портов USB: до десяти портов USB 3.2 Gen1, до десяти портов USB 3.2 Gen2, до пяти портов USB 3.2 Gen2x2 и/или до четырнадцати портов USB 2.0.
Мы не забыли и про 24 линии PCIe 4.0, отвечающие за работу накопителей, сетевых и других контроллеров (как я уже говорил ранее, 20 линий PCIe 4.0 + 4 порта SATA используются по-разному).
На материнской плате доступно 15 портов USB.
Один разъем USB 3.2 Gen2x2 выполнен на базе контроллера Z890 и доступен как один внутренний порт типа C.
Для подключения к гнездам на лицевой панели корпуса.

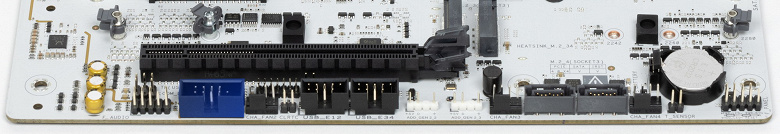

Два порта USB 3.2 Gen1 реализованы через чип Z890 и доступны по внутреннему разъему.

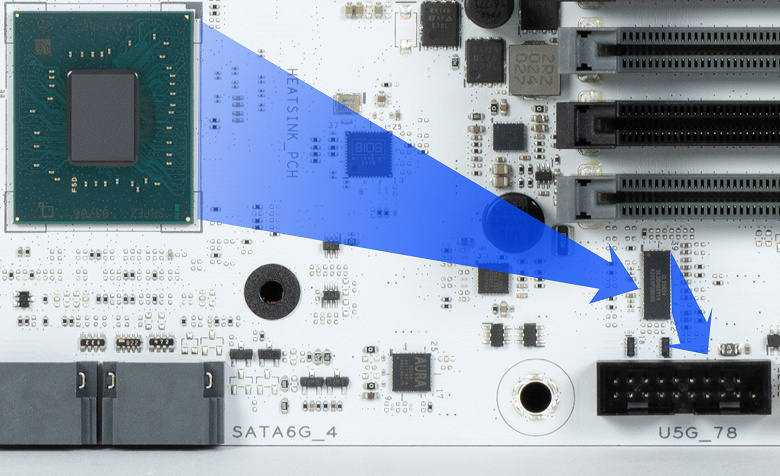

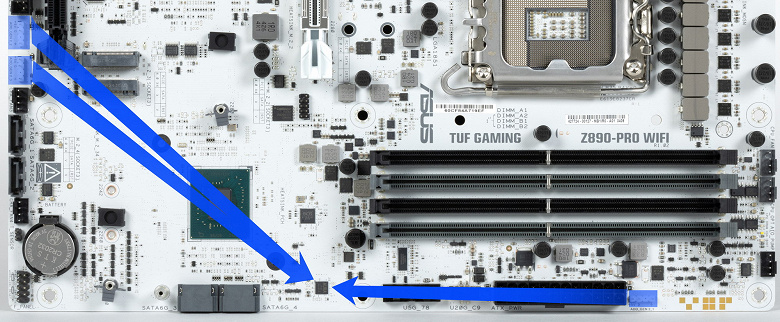

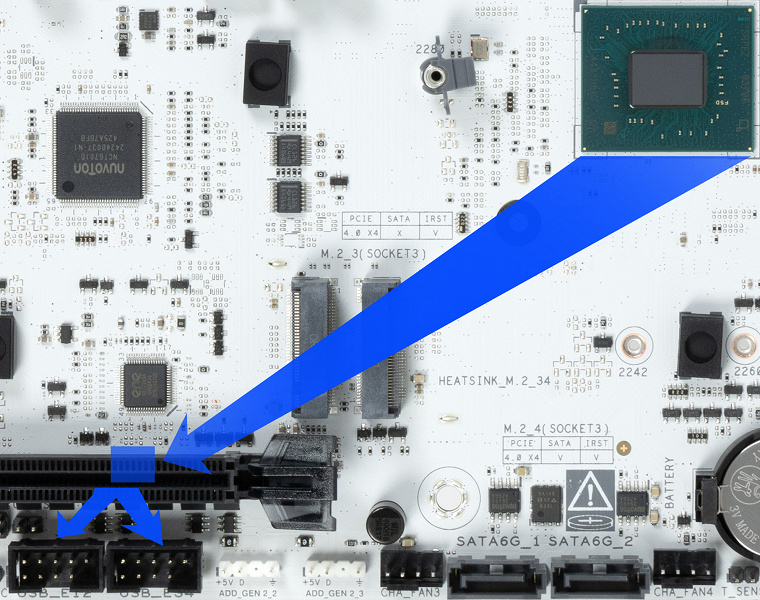

Также есть второй хаб GL850G, которого нет под слотом PCIe x16_2, и получающий 1 линию USB 2.0 от Z890, чтобы снабжать линиями USB 2.0:
- контроллер Aura (управление подсветкой),
- аудиокодек Realtek RTL1220,
- беспроводной адаптер.MediaTek MT7925 (Bluetooth).
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Логика Генезис GL850G (хаб с четырьмя портами USB 2.0 по двум внутренним разъемам). 1 линия USB 2.0);
- Логика Генезис GL850G (хаб с тремя портами USB 2.0 типа А и поддержкой контроллеров). 1 линия USB 2.0);
- 2 усилителя сигнала Thunderbolt4 (2 линии USB 2.0);
Чипсет Z890 поддерживает высокоскоростные порты USB.
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 6 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
= 10 высокоскоростных портовКаждый высокоскоростной порт USB имеет соответствующий порт USB 2.0, поэтому из 10 портов USB 2.0 уже заняты. Добавьте ещё 4 порта USB 2.0 для обеспечения контроллеров. 14 USB 2.0 портов реализовано.
Ну и 20 линий PCIeДвадцать портов HSIO для поддержки другой периферии плюс четыре порта SATA.
В данной ситуации на плате Z890 доступны 30 высокоскоростных портов из имеющихся 34. .

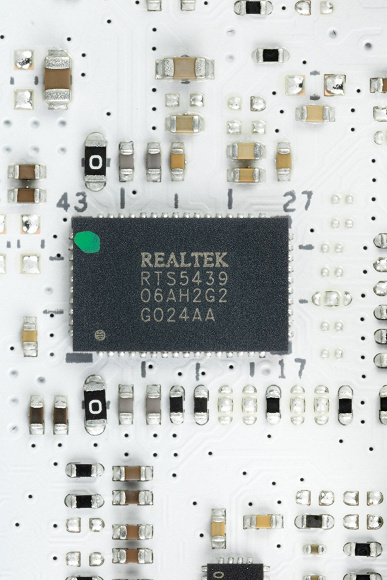

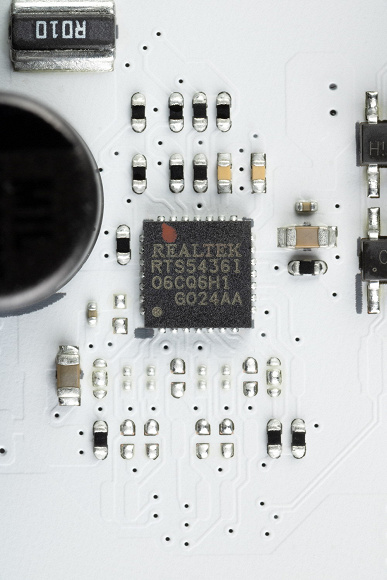

Внутренний порт USB 3.2 Gen2x2 и один из портов USB4 Type-C на задней панели могут обеспечивать быструю зарядку мобильных устройств мощностью до 30 Вт благодаря ре-драйверам. Остальные порты USB 3.2 также оснащены ре-драйверами для стабильной работы с зарядкой в обычном режиме.
Поддержка USB4 на новой платформе Intel особенно важна, поскольку реализуется через аппаратную интеграцию Thunderbolt 4 в CPU.

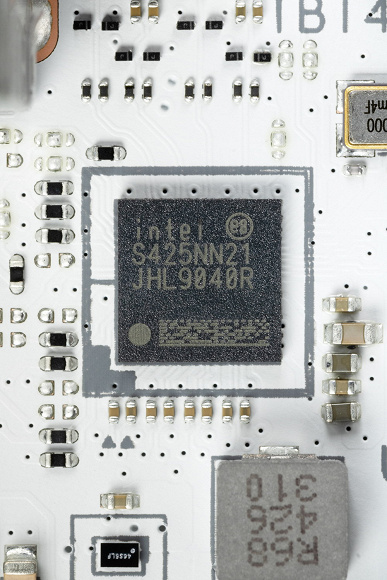

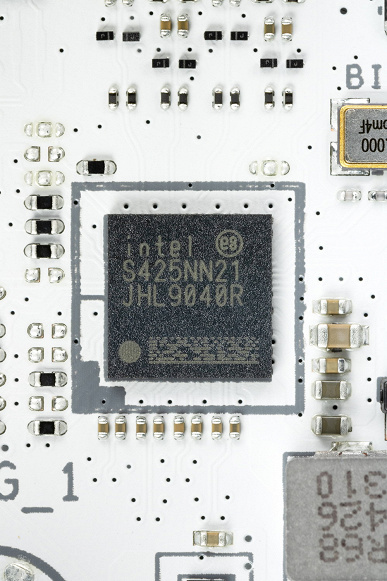

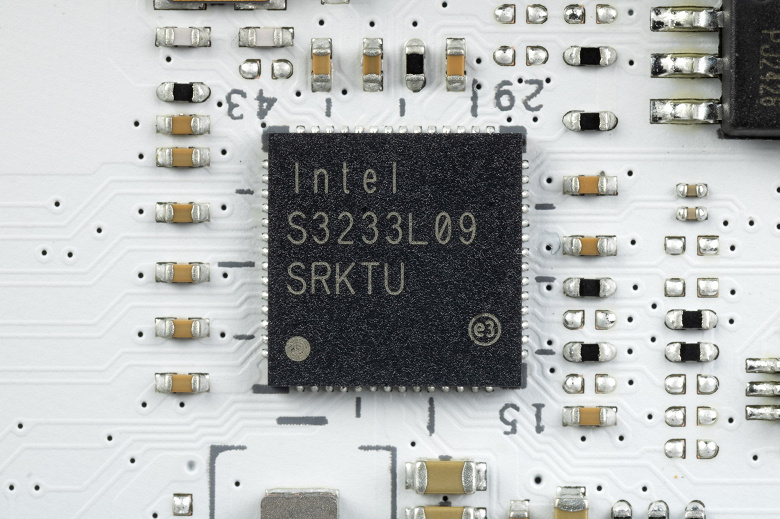

Для стабильной быстрой передачи данных по протоколам USB4/TB4 на плате имеется два ре-драйвера от Intel.
Теперь о сетевых делах.

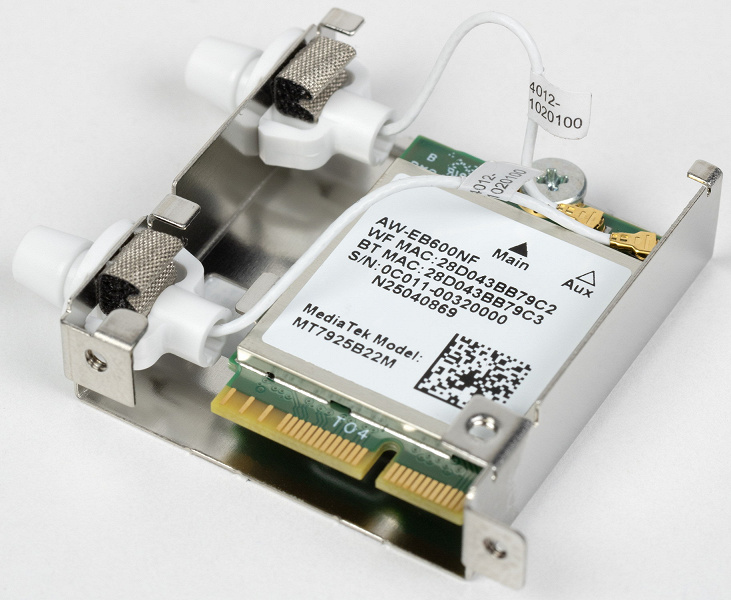

Материнская плата имеет качественные коммуникационные возможности. В её состав входит быстрый контроллер Ethernet от Intel i226-V, поддерживающий стандарт передачи данных 2,5 Гбит/с.

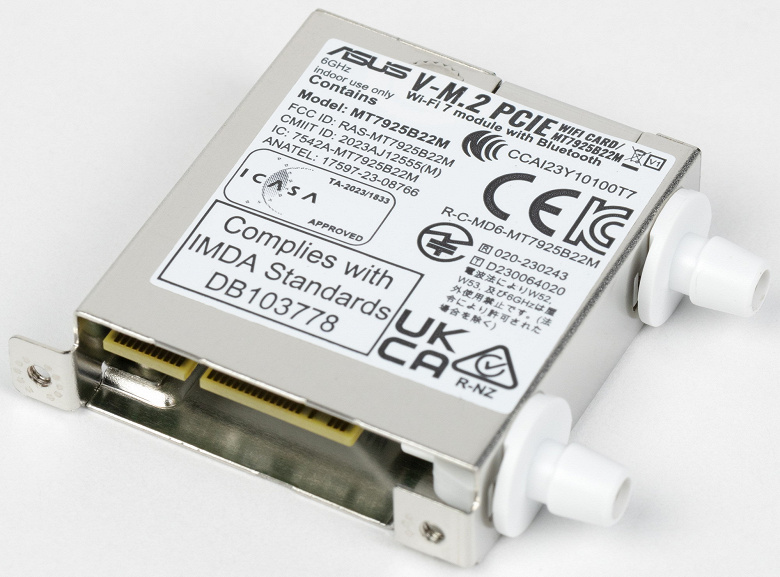

На контроллере MediaTek MT7925 присутствует комплексный беспроводной адаптер, поддерживающий Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4 в диапазонах 2,4/5/6 ГГц. Адаптер установлен в слот M.2 (E-key), а разъемы для внешних антенн расположены на задней панели.

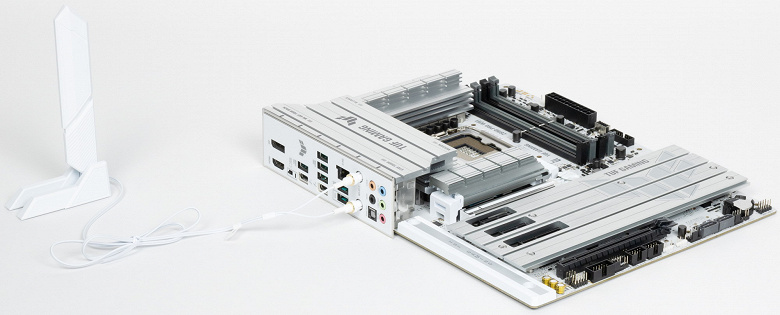

Новый способ крепления антенн к задней панели портов выделяется своей простотой: больше нет необходимости закручивать антенны, достаточно просто вставить их в разъём на матплате. Пластиковые замки надёжно фиксируют сопряжение. Отсоединение также происходит легко.
Заглушка, устанавливаемая на заднюю панель, установлена и снабжена внутренней защитой от электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.

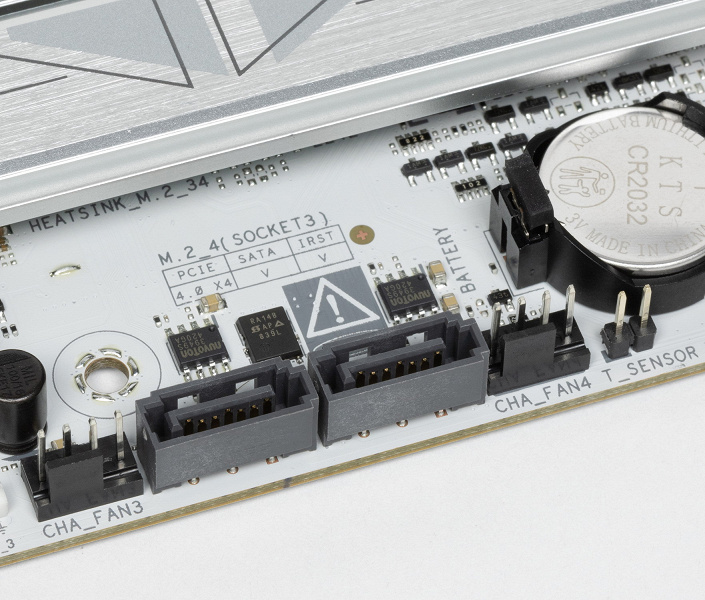

В разделе блока ввода-вывода расположены разъемы для подключения вентиляторов и прочих устройств. На плате имеется семь разъемов для подключения вентиляторов и помп.

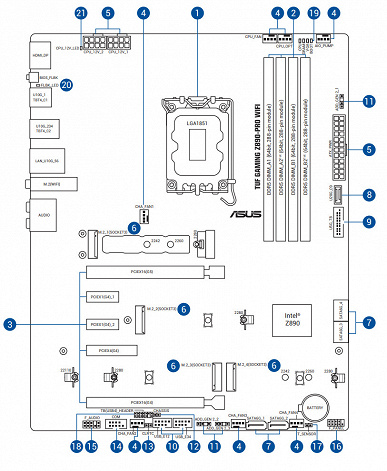

Схема расположения коннекторов для систем охлаждения представлена далее.

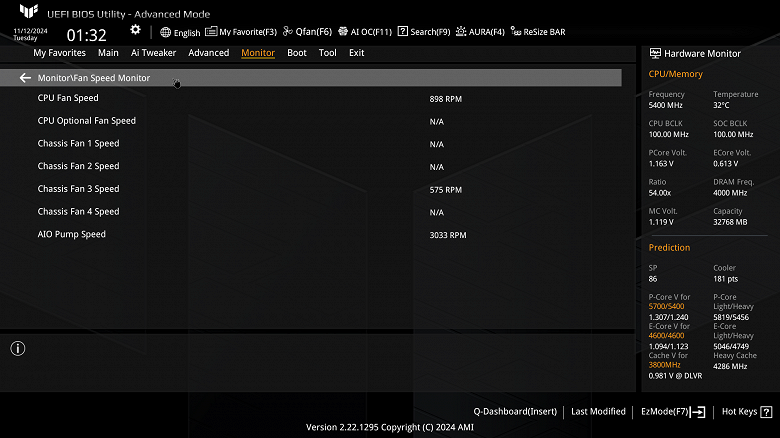

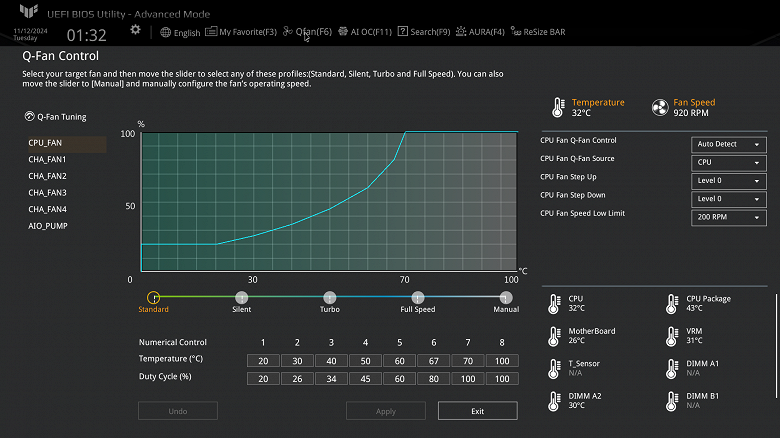

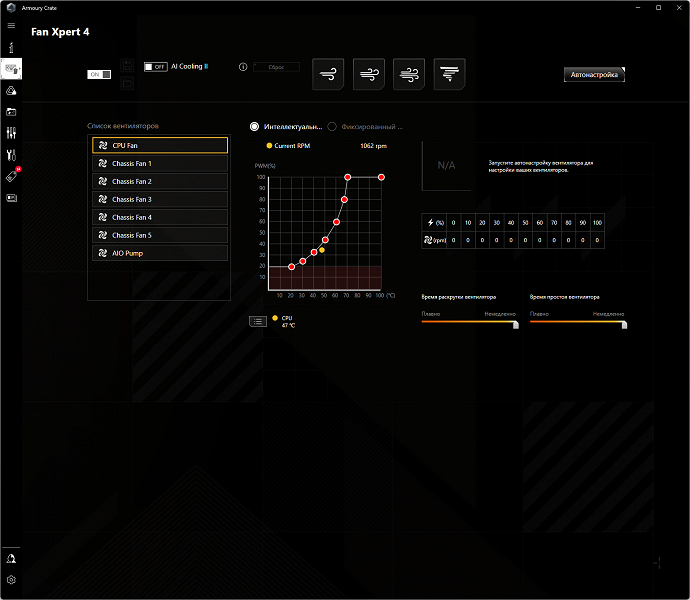

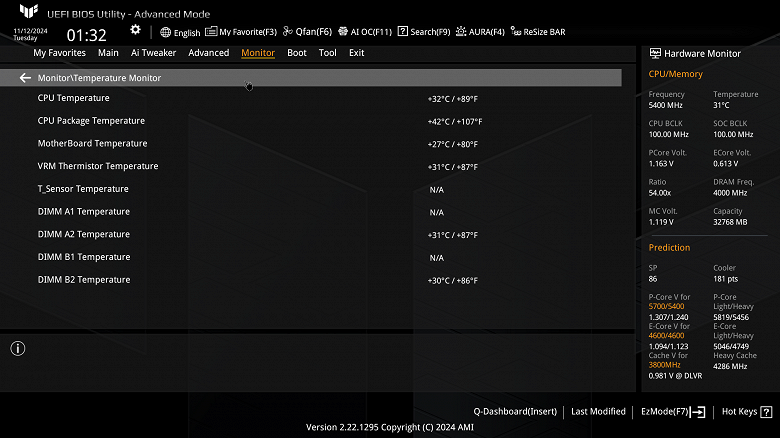

Через ПО или BIOS можно контролировать все гнезда для подключения воздушных вентиляторов или помп. Их управление осуществляется как через ШИМ, так и изменением напряжения/тока. Все восемь гнёзд рассчитаны на максимальный ток 2А и потребление до 24 Вт.

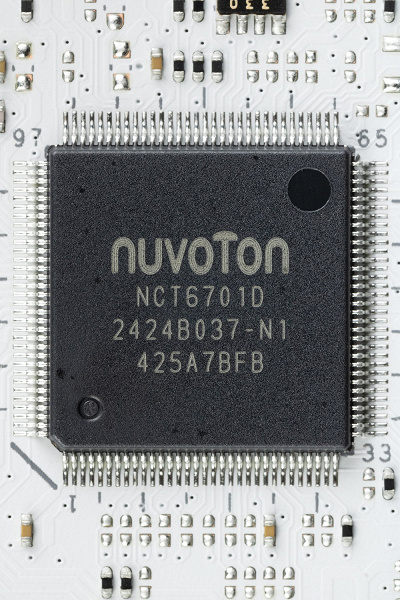

Nuvoton NCT6701 контролирует состояние платы и руководит работой всех портов СО, а также всего модуля Multi I/O.

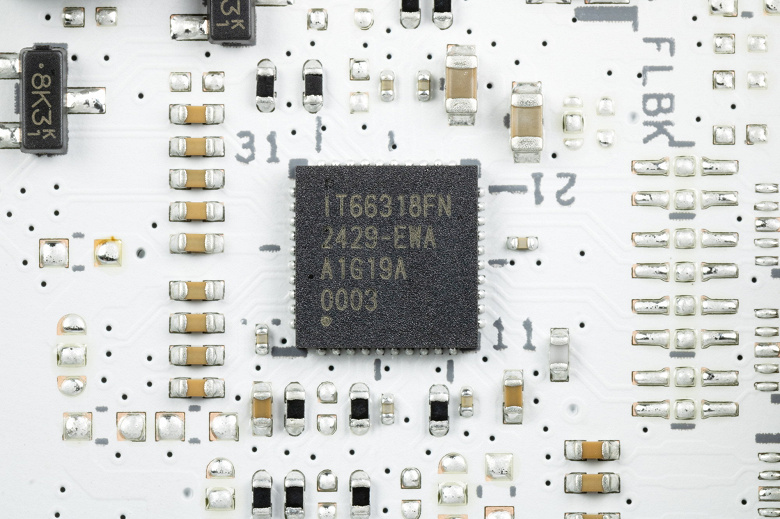

Матплата оборудована разъемом HDMI для подключения внешнего видеовыхода. Для повышения версии до 2.1 применяется специальный драйвер от ITE.
Также доступно гнездо вывода DP и ре-драйвер для повышения версии до 1.4a.
Мы также обращаем внимание на два разъема Type-C с поддержкой Thunderbolt 4, позволяющие передавать изображение с интегрированного в процессор графического ядра на соответствующий монитор.
Аудиоподсистема

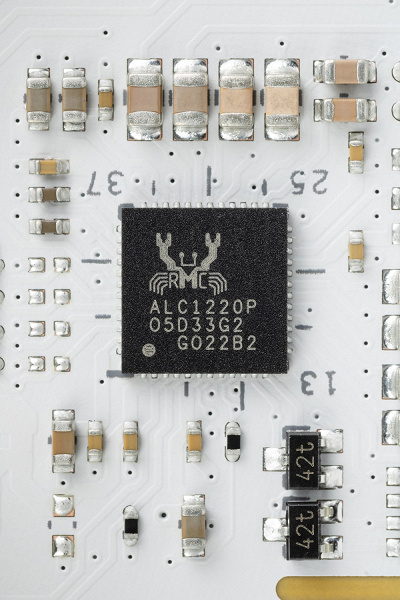

Данная плата комплектуется аудиоподсистемой с кодеком Realtek ALC1220, который обеспечивает выход звука по схемам до 7.1 с разрешением до 32 бит / 192 кГц. Для работы такого кодека необходимы сигнальные линии USB 2.0 (протокол HDA «Азалия» исключен из новой платформы).
Ни ЦАП, ни операционного усилителя аудиотракт не имеет.
На плате используются специальные, аудиофильские конденсаторы для работы с аудиосигналом.
Аудиосистема расположена в углу платы, не перекрывая другие компоненты. Карта имеет пять обычных разъемов mini-jack с золотым покрытием для подачи и приема сигнала, а также оптический выход S/PDIF.
Вы можете получить вывод по схемам 4.0, 5.1 и 7.1 по стандартной схеме или через S/PDIF.

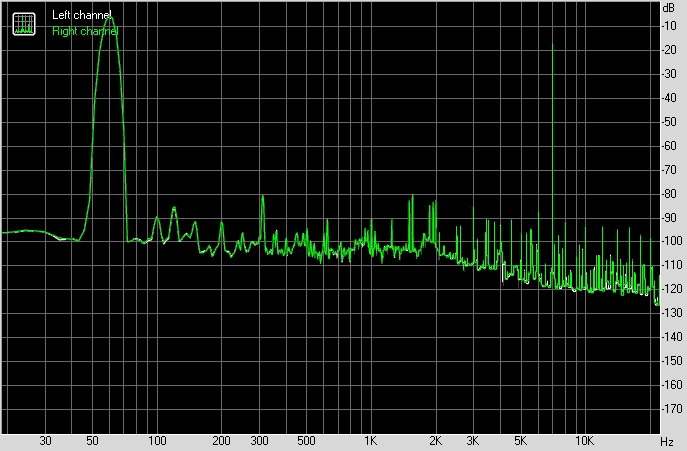

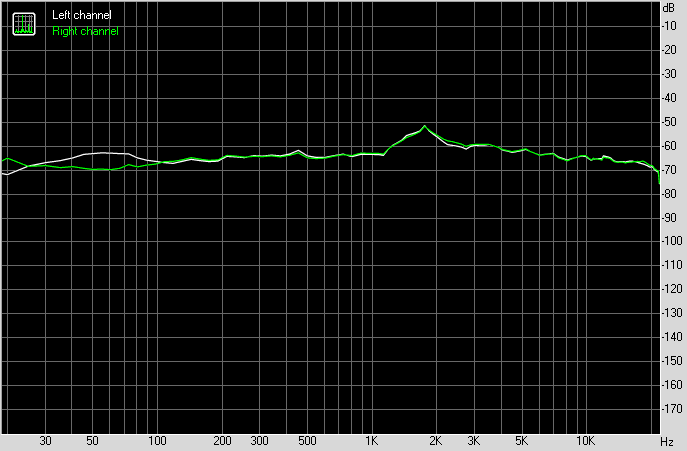

Результаты тестов акустической системы по стандарту RMAA.
Для проверки выходного аудио тракта, который предназначен для подключения наушников или внешних колонок, использовали внешний звуковой адаптер Creative E-MU 0202 USB совместно с программой RightMark Audio Analyzer 6.4.5. Тестирование проходило в стереорежиме при разрешении 24 бита/44,1 кГц. В ходе испытаний бесперебойный источник питания тестового компьютера был физически отсоединен от сети и работал на аккумуляторе.
Тестирование аудиотракта на плате показало результат «Хорошо».
| Тестируемое устройство | Asus TUF Gaming Z890-Pro WiFi |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | Выход на задней панели — вход Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.02, -0.08
|
Отлично
|
| Уровень шума, дБ (А) |
-72.5
|
Средне
|
| Динамические диапазон, дБ (А) |
72.4
|
Средне
|
| Гармонические искажения, % |
0.019
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-66.0
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.055
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-63.2
|
Средне
|
| Интермодуляции на 10 кГц, % |
0.051
|
Хорошо
|
| Общая оценка |
|
Хорошо
|

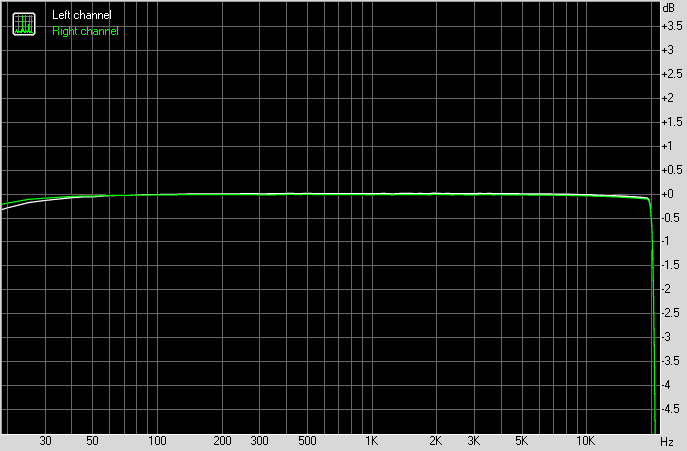

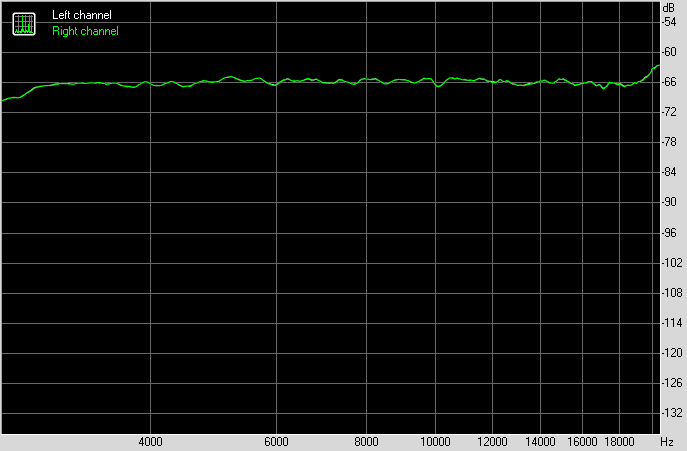

Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-0.65, +0.02
|
-0.68, -0.01
|
| От 40 Гц до 15 кГц, дБ |
-0.08, +0.02
|
-0.07, -0.01
|

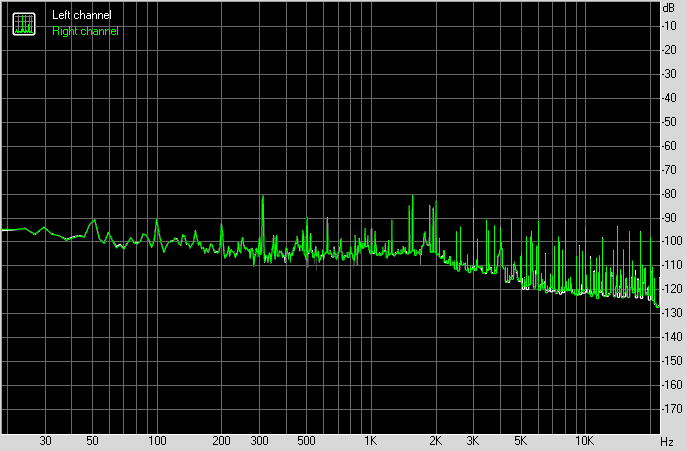

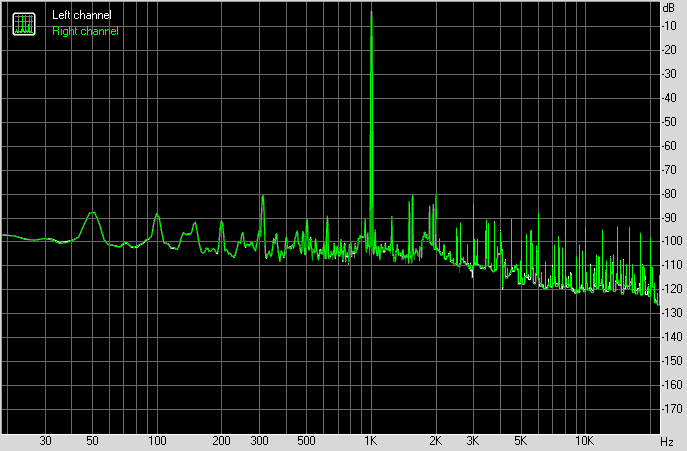

Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-73.1
|
-73.1
|
| Мощность RMS, дБ (A) |
-72.5
|
-72.5
|
| Пиковый уровень, дБ |
-58.5
|
-58.5
|
| Смещение DC, % |
+0.0
|
-0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+73.2
|
+73.3
|
| Динамический диапазон, дБ (А) |
+72.3
|
+72.4
|
| Смещение DC, % |
-0.00
|
-0.00
|
Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01895
|
0.01943
|
| Гармонические искажения + шум , % |
0.04558
|
0.04561
|
| Гармонические искажения + шум (A-взвеш.), % |
0.04987
|
0.05006
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.05542
|
0.05520
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.06056
|
0.06014
|
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-66
|
-66
|
| Проникновение на 1000 Гц, дБ |
-62
|
-62
|
| Проникновение на 10000 Гц, дБ |
-64
|
-63
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.05213
|
0.05207
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.04735
|
0.04714
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.05427
|
0.05412
|
Питание, охлаждение
Для питания платы предусмотрено три разъема: помимо 24-контактного разъема ATX, расположенного справа, есть еще два 8-контактных разъема EPS12V.

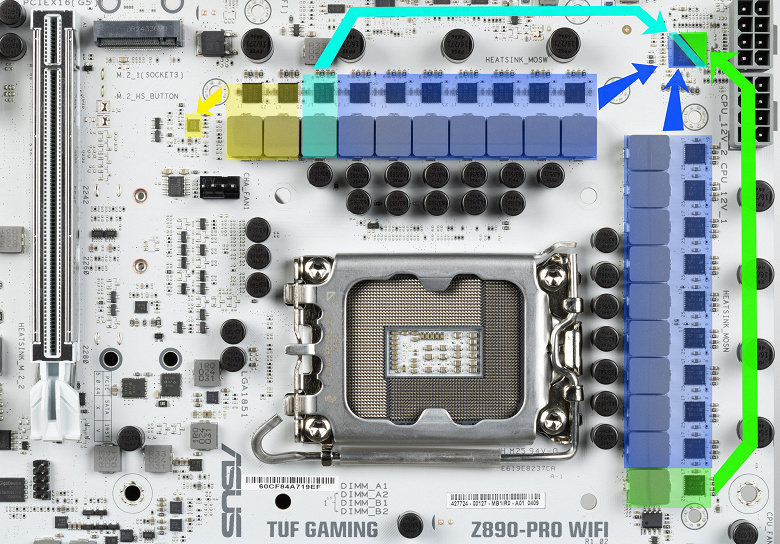

Схема питания процессора состоит из 20 фаз: 16 для VCore (ядра процессора), 1 для iGPU (интегрированного графического ядра), 2 для VCCSA (System Agent, кольцевая шина) и 1 для VNNAON (управления энергосбережением).

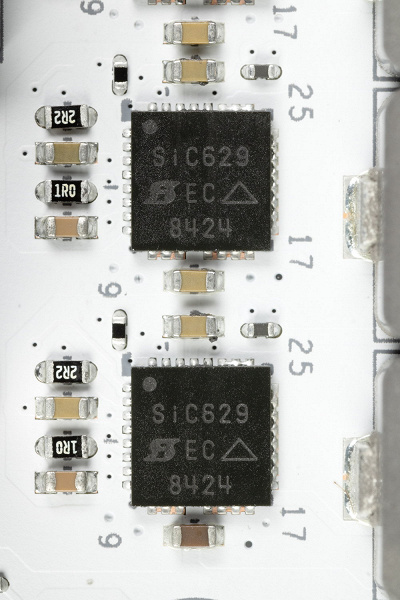

Каждый из каналов фазы блоков питания VCore, VNNAON, VCCSA и iGPU оснащен суперферритовым дросселем и DrMOS SiC629 от Vishay мощностью 80 А.

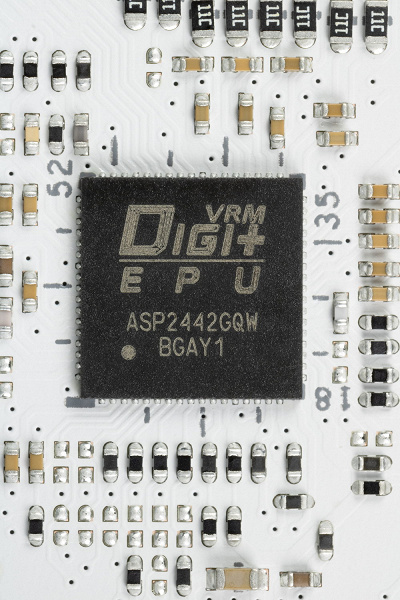

Контроль схемы VCore+VNNAON+iGPU осуществляет фирменный ШИМ-контроллер Digi+ ASP2442.
Блок VCCSA оснащен ШИМ-контроллером uP9529Q производства компании uPI Semi.

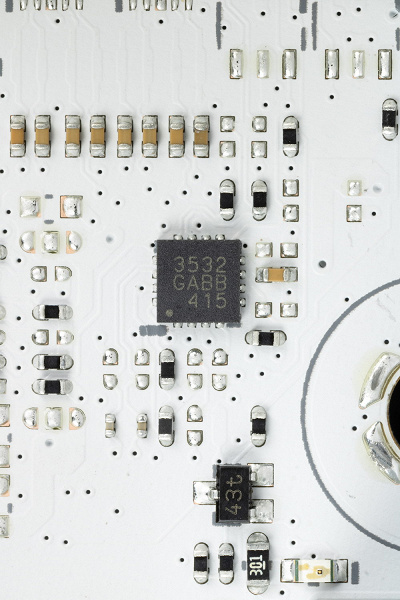

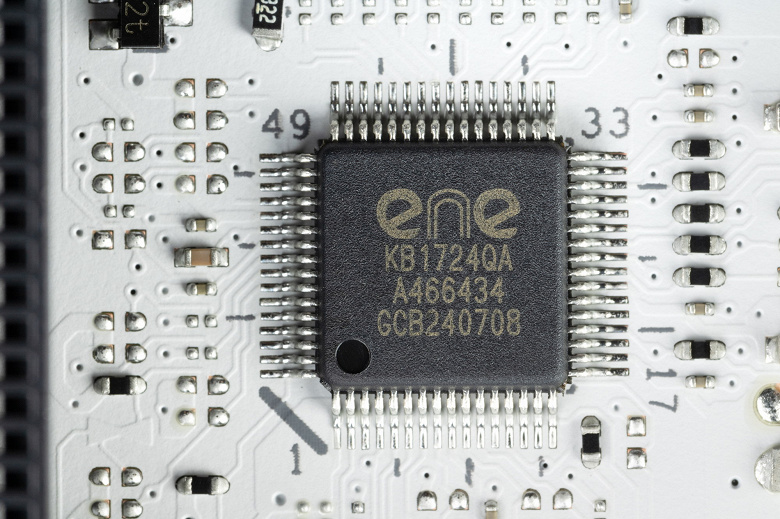

Мы знаем, что на материнских платах Asus среднего и высокого класса обычно есть фирменный цифровой контроллер TPU, который управляет умной сборкой фаз питания для ШИМ-контроллеров. В этот раз мы видим настоящего производителя таких микросхем: ENE Technology. До этого все подобные контроллеры мы видели в перемаркированном виде.
Теперь про охлаждение.
Каждый компонент, способный сильно нагреваться, оборудован собственным радиатором.
Охлаждение чипсета реализовано одним радиатором, а блок силовых преобразователей оснащен двумя отдельными радиаторами.

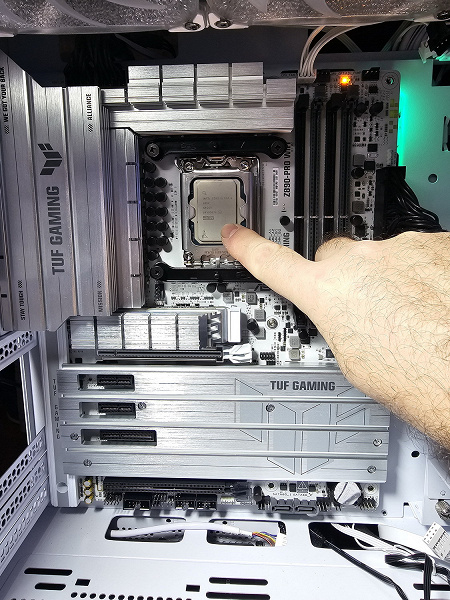

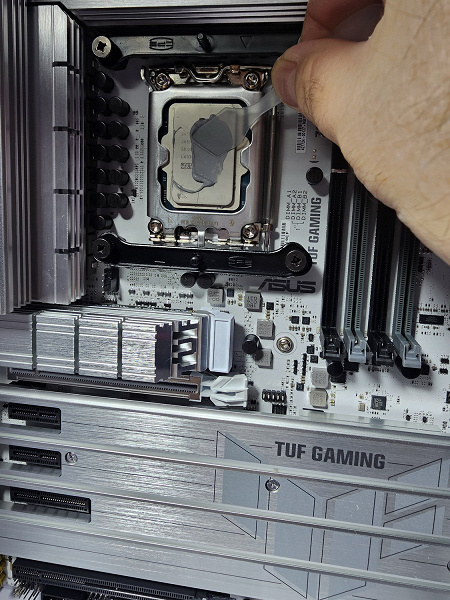

В комплект поставки входит заводская накладка для установки на радиатор VRM, расположенный вдоль тыльной панели разъемов.
Как я говорил раньше, разъёмы M.2 оснащены радиаторами: два имеют индивидуальные радиаторы, остальные — общий.
Вспомним, что платы для компьютера не оснащены бэкплейтом.
Подсветка
Все о внешней красоте

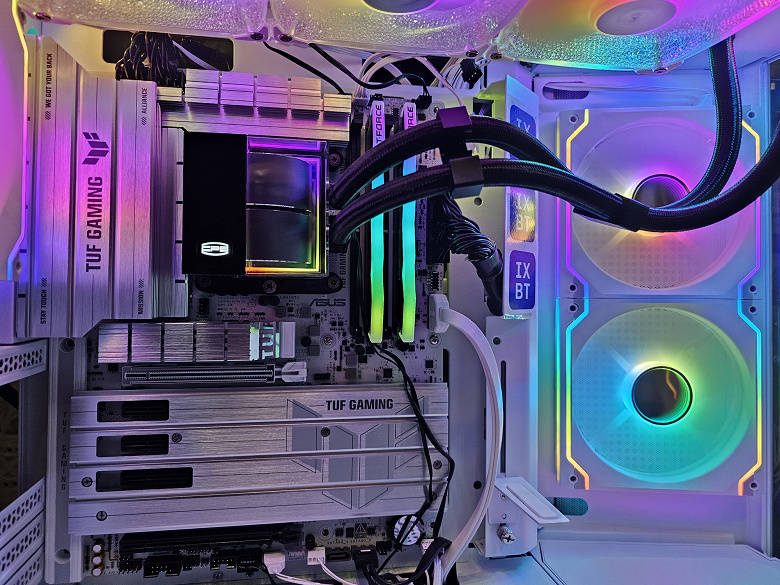

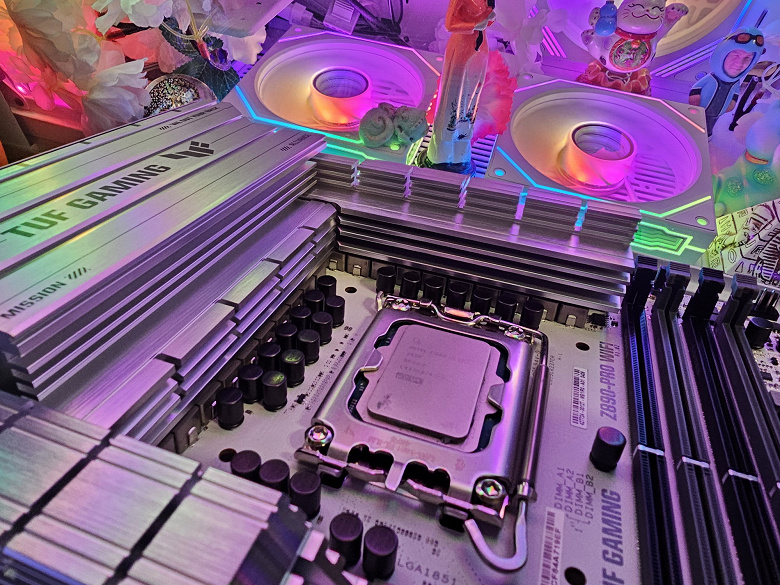

В данном случае подсветку производят с обратной стороны платы, в её верхнем правом углу. Также не стоит забывать о трёх разъёмах для подключения внешней подсветки.
Некоторые компании, производящие корпуса для компьютеров с установленной подсветкой, заявляют о совместимости со программным обеспечением известных производителей материнских плат, например, ASUS. Если же подсветка кому-то не нужна, ее можно отключить с помощью того же ПО.
Регулирование подсветки производится при помощи программы Armoury Crate.
Программное обеспечение под Windows
Фирменное ПО Asus
Все программы доступны для скачивания на сайте разработчика. asus.com.
Armoury Crate – программа-менеджер от Asus, которая контролирует все ПО производителя. Она следит за обновлениями программ, управляет подсветкой и синхронизирует работу устройств Asus в системе. Установка Armoury Crate активирована по умолчанию в UEFI BIOS. После запуска Windows вы можете получить предложение установить программу.
Программа первоначально выявляет всю совместимую аппаратную часть. С помощью этой утилиты можно настраивать эффекты подсветки при отключенной материнской плате (в момент, когда ПК выключен, но блок питания все еще подаёт питание на плату). Конечно же, можно отдельно настроить разъемы ARGB на материнской плате.
Программа распознает фирменные элементы Asus с подсветкой и модули памяти от популярных брендов. Пользователь может создавать собственные сценарии работы подсветки с помощью приложения Aura Creator.
Программа может управлять вентиляторами материнской платы.
Armoury Crate контролирует обновления всех программ для материнской платы, таких как драйверы различных систем, фирменные программы и версии BIOS.
Настройки BIOS
Что нам дают тонкости настроек в BIOS
Все современные платы оснащены UEFI (Объединенным расширяемым интерфейсом прошивки), представляющими собой миниатюрные операционные системы. Для доступа к настройкам во время загрузки компьютера обычно требуется нажать клавишу Del или F2.

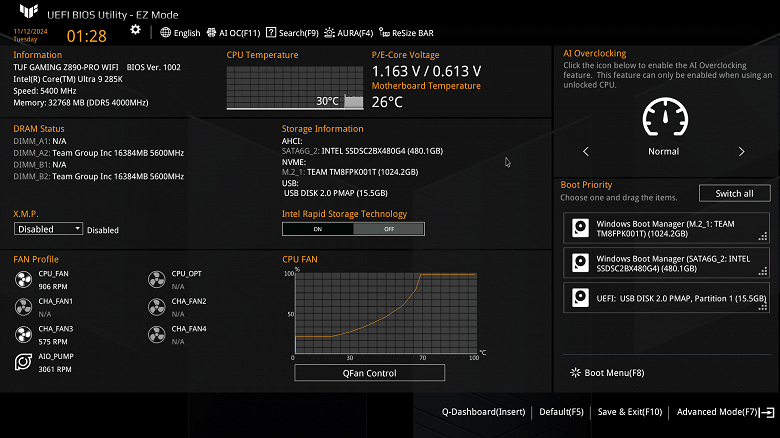

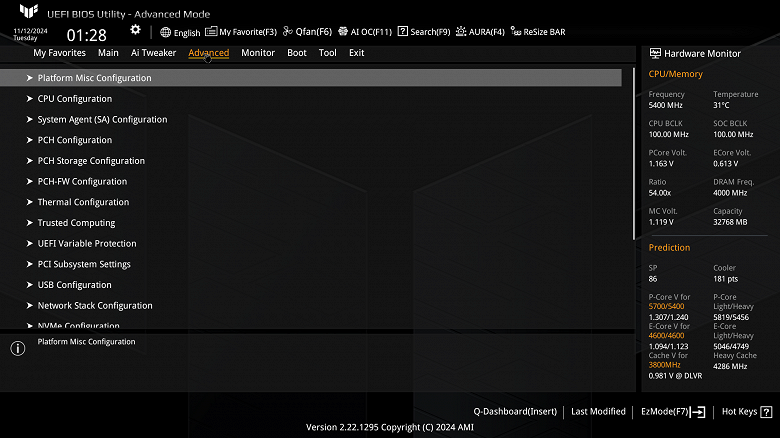

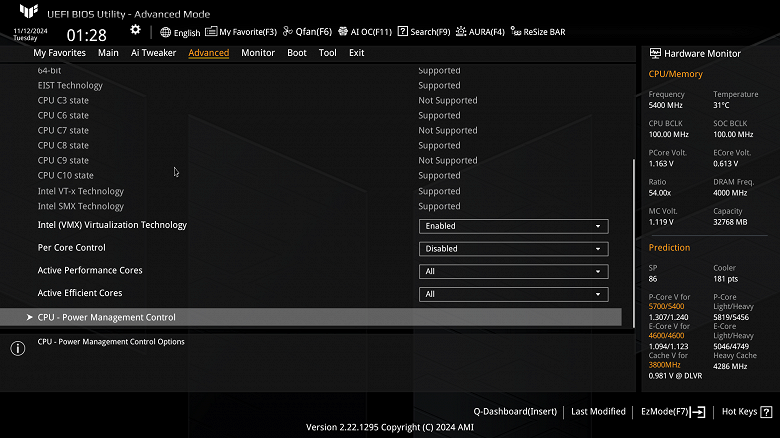

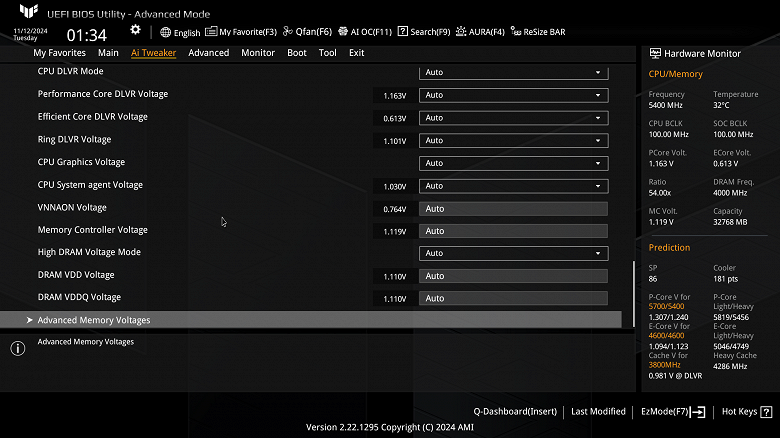

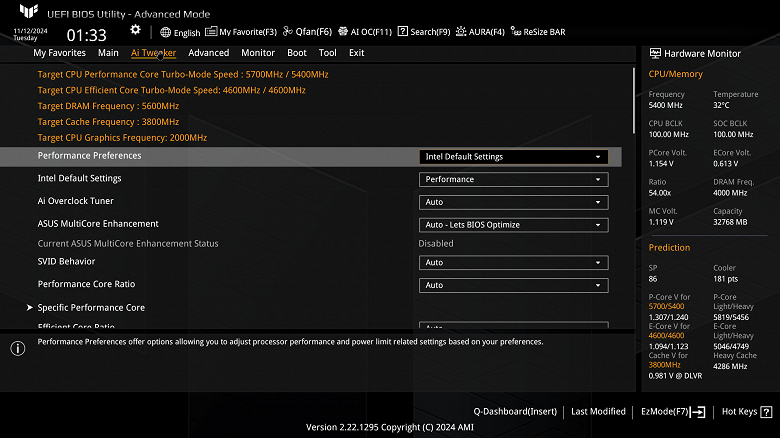

Переходим в стандартное меню с ограниченным количеством настроек и нажимаем F7 для перехода в расширенное меню.

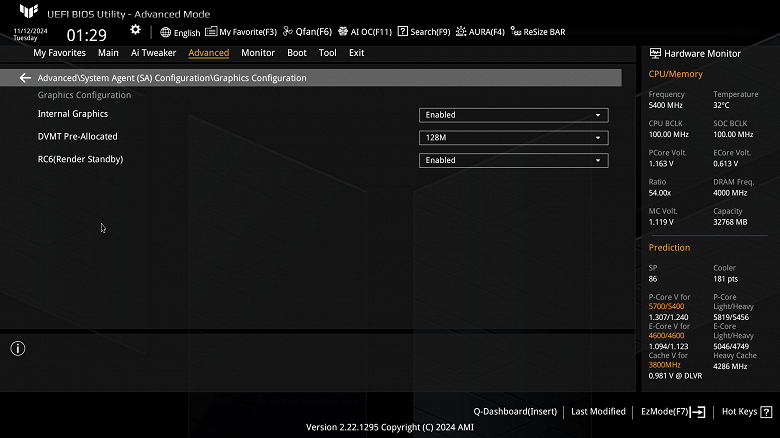

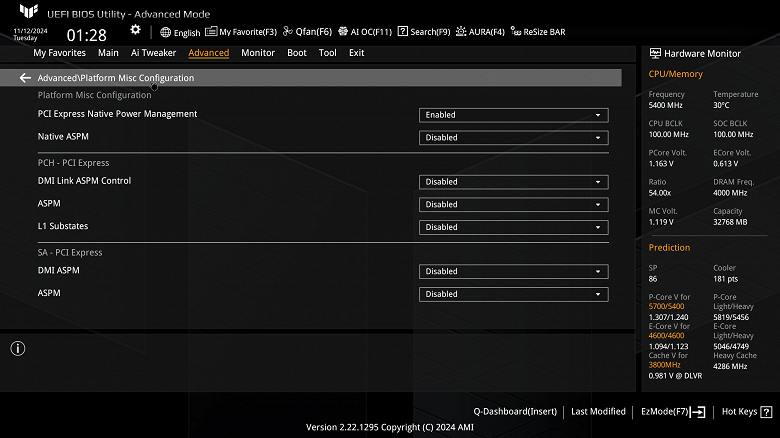

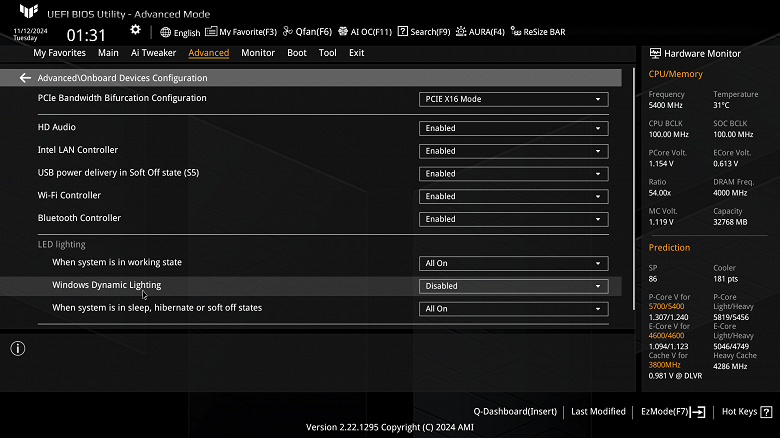

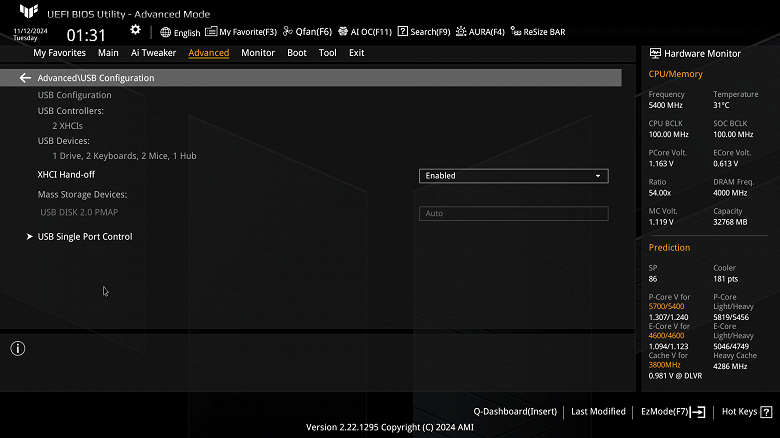

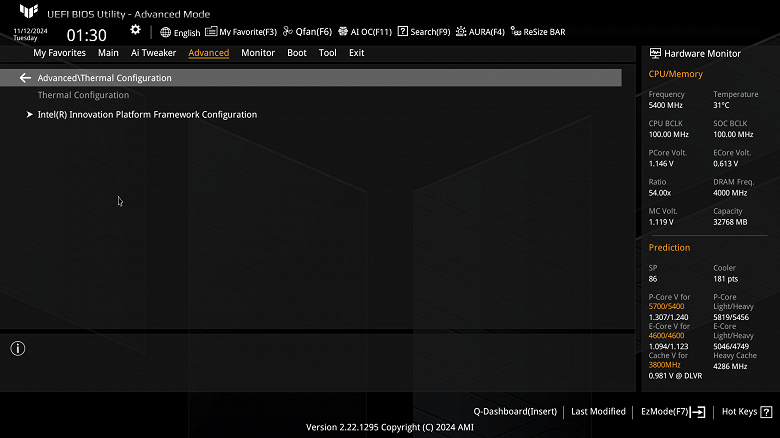

Управление периферийными устройствами выполняется по общим стандартам, позволяя изменять настройки каждого узла, слота или порта, а также переходить в разные режимы работы.

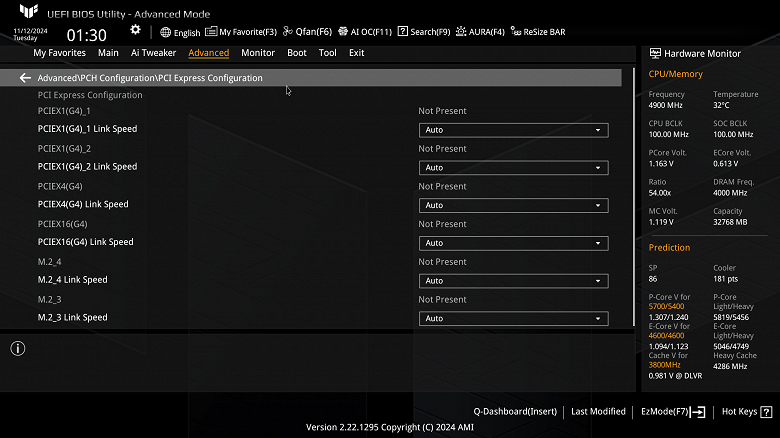

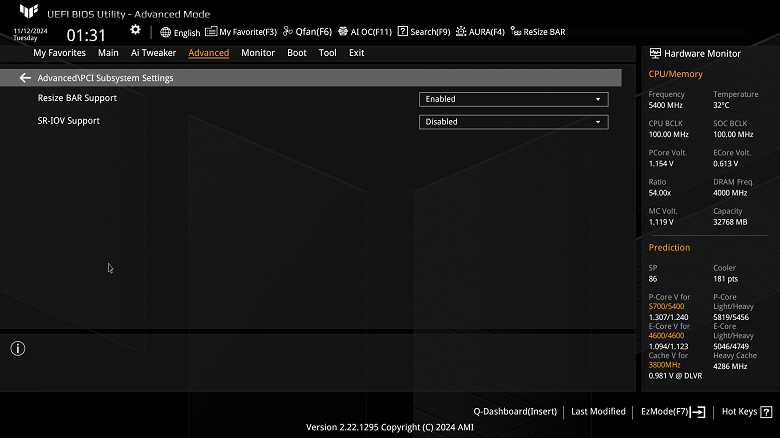

Уделить особое внимание следует разделу, посвящённому управлению M.2 и слотами PCIe, особенно распределить линии на PCIe x16_1.
Мониторинг, опции загрузки – всё это знакомо многим. Такая же функция есть утилита Q-Fan для управления работой разъёмов вентиляторов.

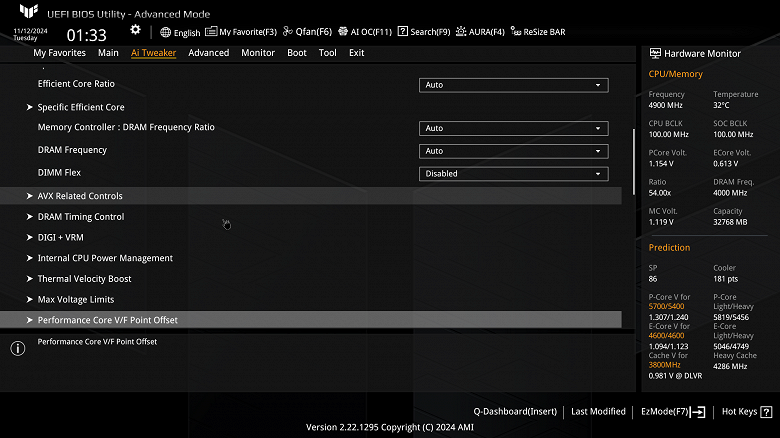

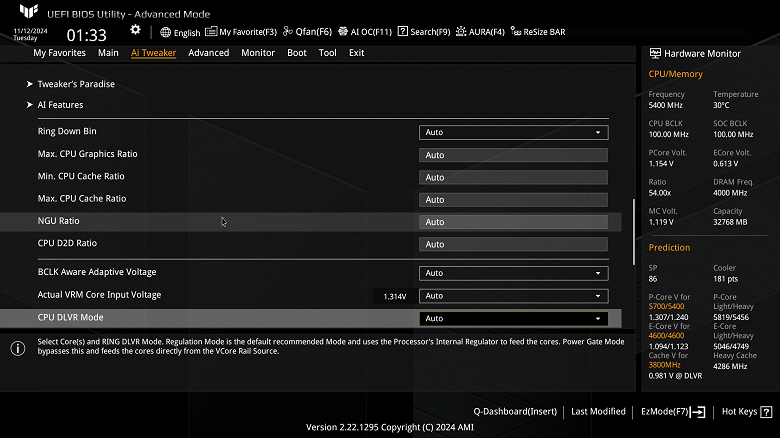

Для ускорения работы системы доступны обычные для современных процессоров и оперативной памяти типа DDR5 возможности.
Предлагаемых настроек достаточно, но для последних моделей процессоров многим функциям нет смысла, так как сами процессоры работают на высокой частоте.

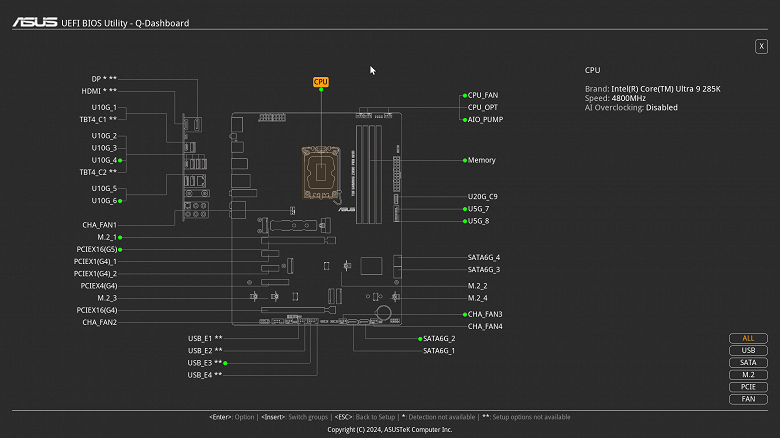

Данная материнская плата отличается возможностью отображать информацию о состоянии портов и слотов — указывая, какие из них активны и используются.
Работоспособность (и разгон)
Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- Материнская плата Асус ТUF Гейминг З890-Про WiFi.
- процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
- Оперативная память TeamGroup T-Force Delta RGB объемом 32 ГБ (два модуля по 16 ГБ), стандарта DDR5, с задержкой CL36-46-46-84 и частотой XMP 7600 МГц.
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО PCCooler DS360 BK;
- телевизор LG 55Nano956 (55″ 8K HDR);
- Клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- Тест производительности 3DMark Fire Strike по физике
- 3DMark Night Raid CPU benchmark
- HWInfo64

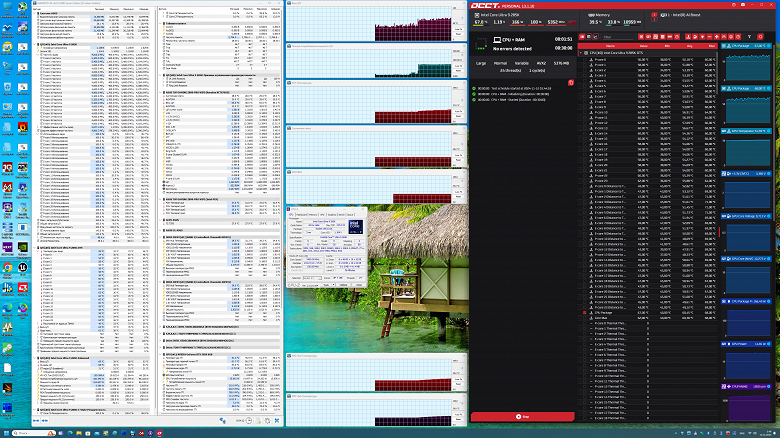

- OCCT v.13.1.10
Включаем всё с обычными настройками, после чего запускаем тесты.
В режиме авторазгона частота всех P-ядер достигает до 5,4 ГГц, а всех E-ядер — 4,6 ГГц. Обратите внимание: начиная с этого поколения процессоров каждое ядро имеет по одному потоку, гипертрейдинга (многопоточности) больше нет.
Читатели смогут сами оценить, насколько высок этот авторазгон. Сейчас всем партнёрам Intel рекомендовано по умолчанию в BIOS устанавливать настройки, где оверклокинг сильно ограничен. Тем не менее авторазгон всё равно выглядит приличным, ведь материнская плата имеет мощное питание.
Выводы
Asus TUF Gaming Z890-Pro WiFi Эта материнская плата из игровой серии TUF Gaming на базе чипсета Intel Z890 — не самая дорогая в линейке. Стоимость соответствует качеству (с учетом надбавки за бренд Asus): плата простая, предназначена для геймерских компьютеров, но при этом предлагает неплохую поддержку периферийных устройств.
У нее имеется 15 портов USB разных видов, в том числе 2 самые быстрые USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету). Также имеются слот PCIe x4 и два PCIe x1. Плата имеет 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Остальные слоты М.2 подключены к чипсету Z890 линиями PCIe 4.0.
Плата оснащена четырьмя портами SATA и семью разъемами для вентиляторов. Система питания процессора мощная, рассчитана на работу любых совместимых процессоров с запасом для разгона. Охлаждение каждой потенциально греющейся детали организовано грамотно, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте, поддерживающем PCIe 5.0, есть с обеих сторон). Сетевые возможности хорошие: проводной контроллер 2,5 Гбит/с и современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе преимуществ платы — неплохие возможности подключения дополнительных устройств RGB.
Для любителей настроить оборудование плата предлагает множество опций в BIOS Setup, а фирменные программы применяют искусственный интеллект для определения оптимального режима работы компьютера.
