Холодильник Atlant XM 4008-022 — двухкамерное устройство от белорусского производителя. Его отличают простота и экономичность, отсутствие избытка современных технологий.
Оценим работу устройства, определим температуру в камерах для хранения продуктов, проанализируем теплоизоляцию и общую эффективность, проведя все стандартные испытания.
Характеристики
* Это не гарантия того, что устройство точно сломается в этот момент. Но после окончания срока производитель не обязан обеспечивать исправность и может отказать в ремонте, даже если пользователь готов заплатить.
Комплектация

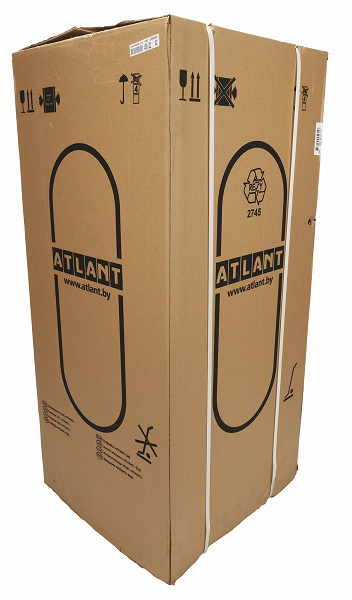

Холодильник упакован в картонную коробку коричневого цвета, закрепленную нейлоновыми лентами на основании из пенопласта.
Кроме логотипа фирмы-производителя и инструкций по перевозке, на упаковке мало важной информации: о модели можно узнать из небольшого текста на наклейке с лицевой стороны.

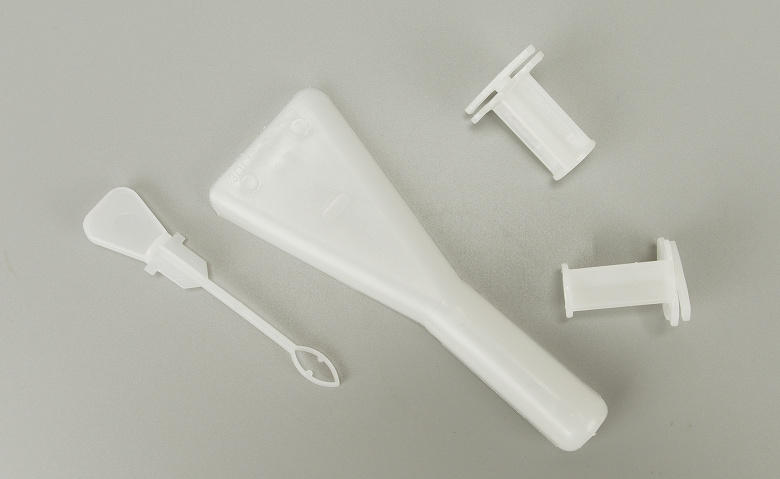

В комплект поставки также входит ряд дополнений к устройству с полками и ящиками.
- скребок для льда
- Указатель для чистки стоков морозильной камеры.
- подставка для яиц, рассчитанная на 10 штук
- две распорки змеевика теплообменника
- руководство по эксплуатации
- сервисная книжка
- наклейки с информацией об энергоэффективности
На первый взгляд

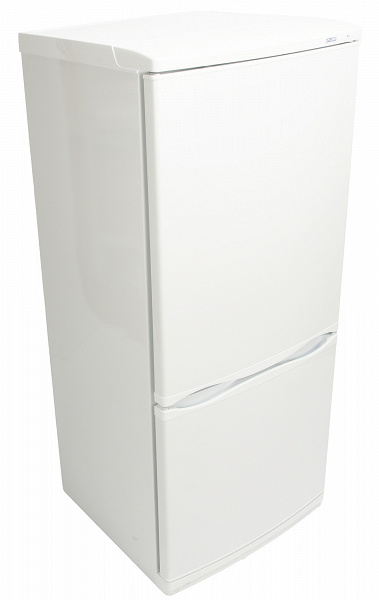

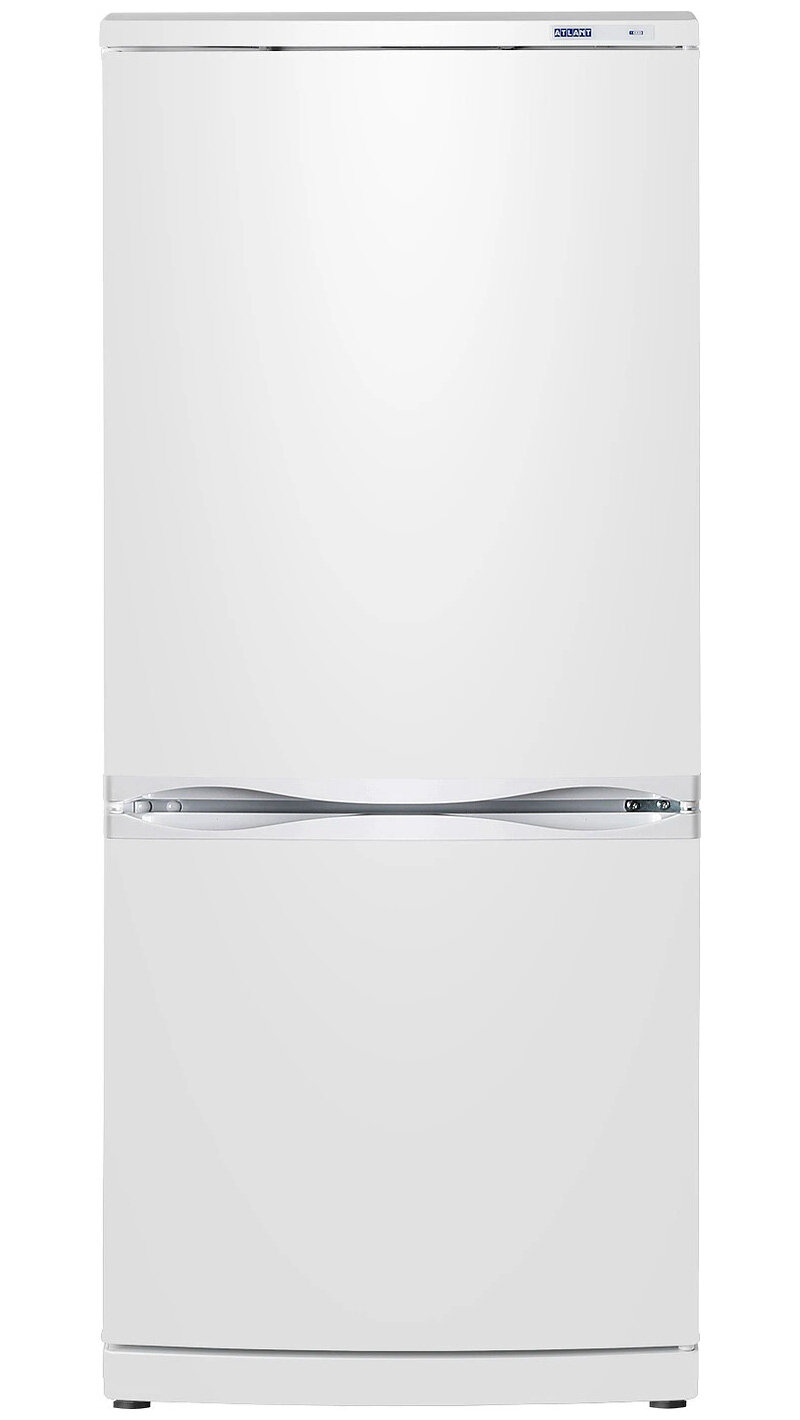

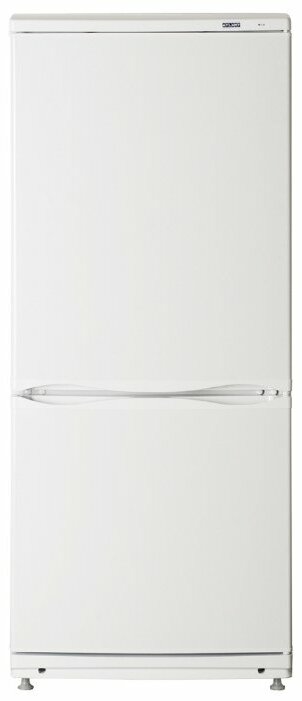

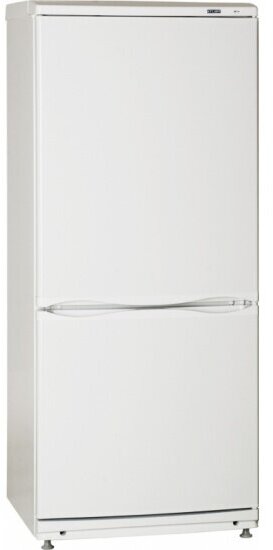

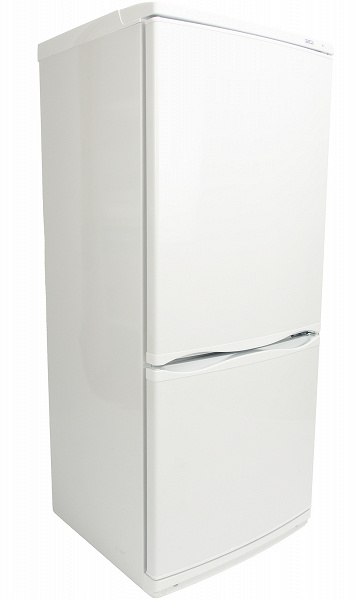

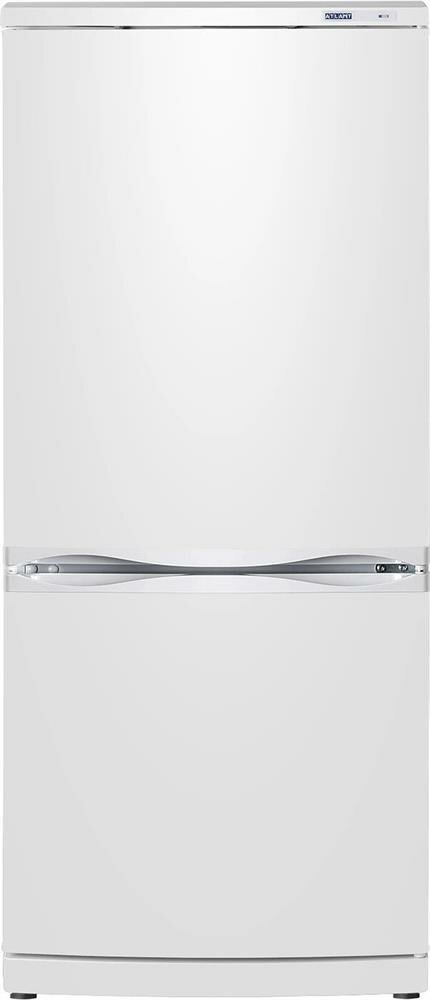

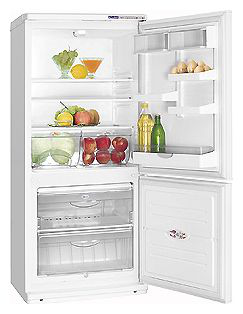

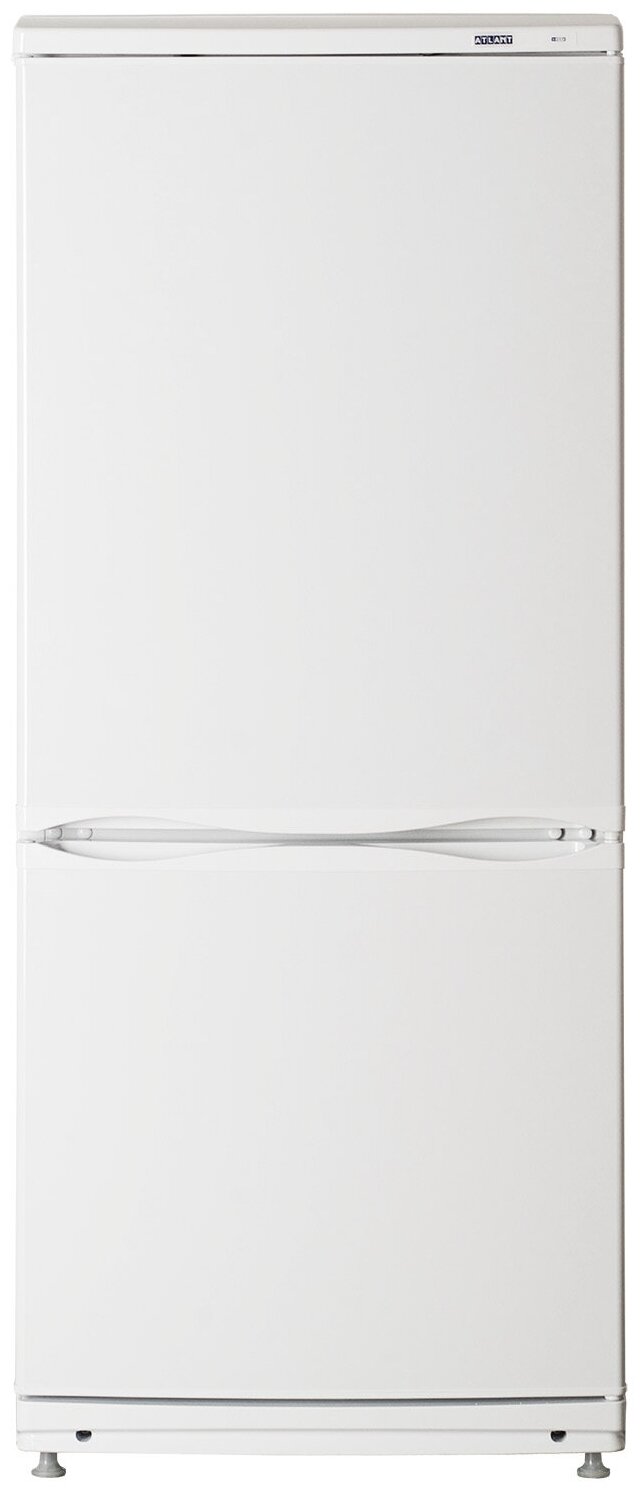

Atlant XM 4008-022 – небольшой двухкамерный холодильник с одним компрессором. Его высота не превышает полутора метров, а морозильная камера расположена внизу.
Эта модель белого цвета имеет дверцы, установленные справа, но может быть перевешена влево.

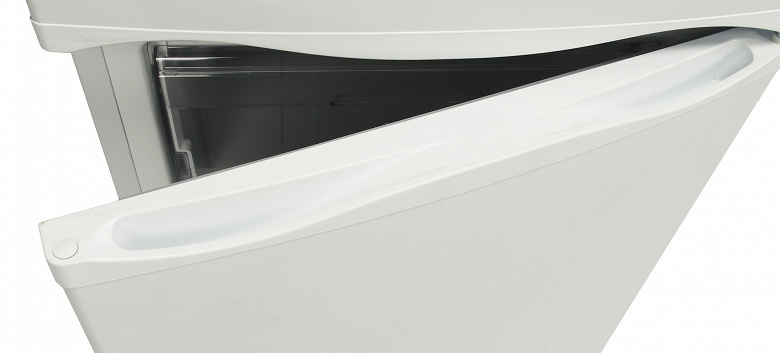

Корпус ровный, без выступов: ручки – это углубления на торцах дверей.
Распашные створки открываются более чем на 180 градусов и имеют широкие серый уплотнители.

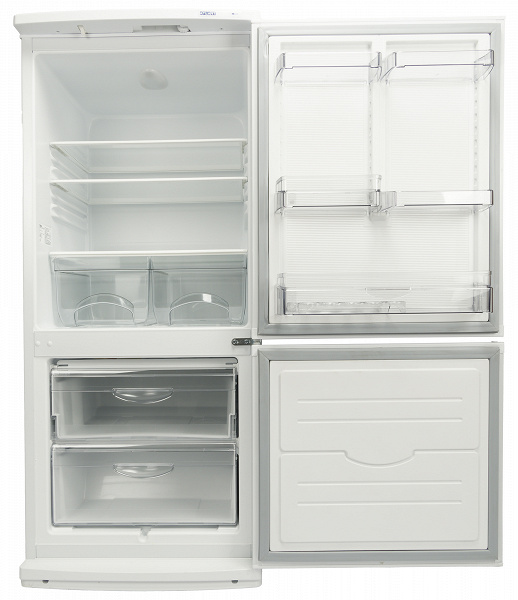

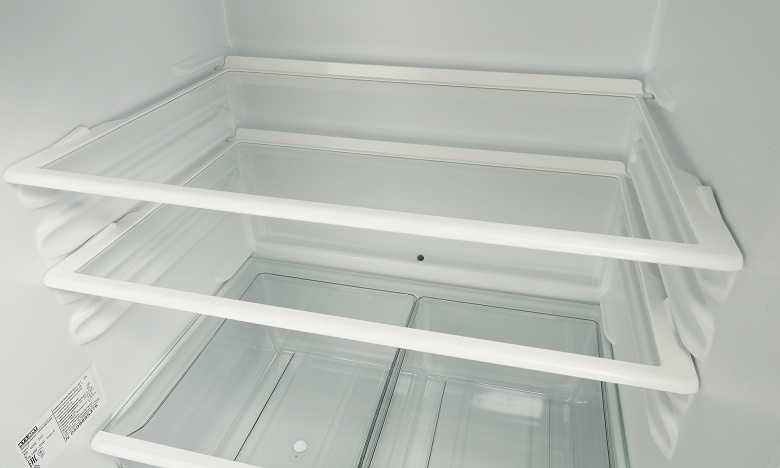

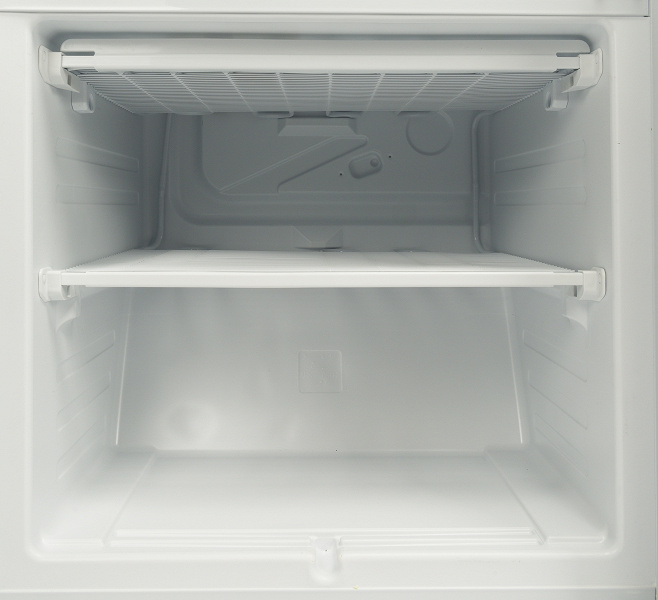

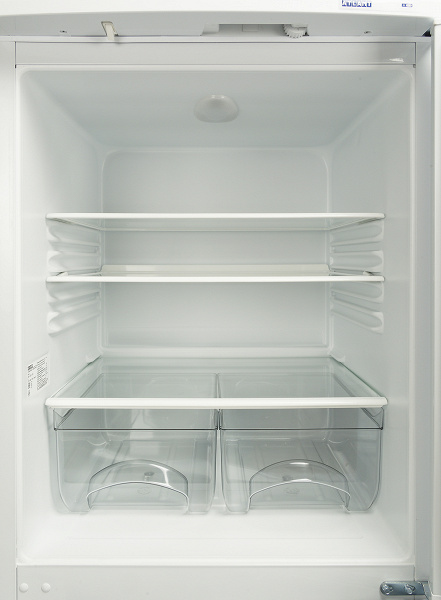

В холодильном отсеке три стеклянных полки с пластиковыми окантовками. Верхние две перемещаются, а третья, служащая крышкой зоны свежести, расположена стационарно.

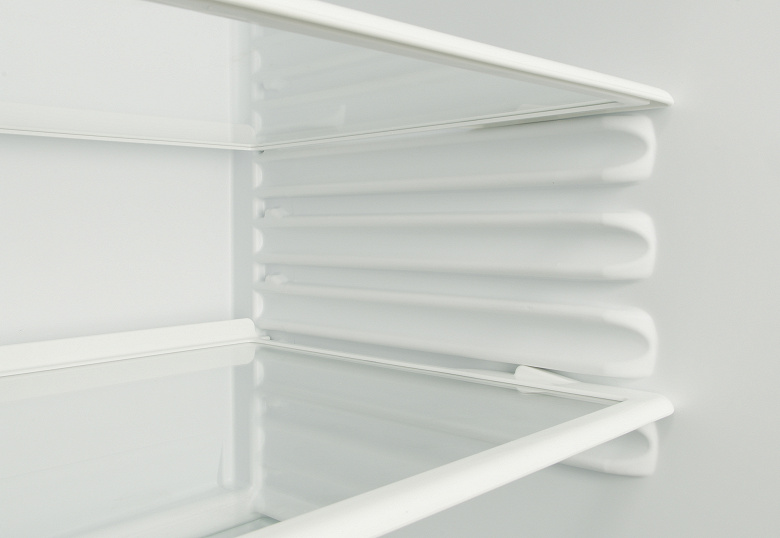

Четыре пластиковых выступа на стенках камеры поддерживают полки. Конструкция дает возможность регулировать расстояние между полками под нужды пользователя.
Холодильная камера Атлант XM 4008-022 оснащена капельной системой разморозки. При работе устройство образует конденсат, который замерзает на задней стенке. Во время работы системы компрессор кратковременно отключается, лед тает, и вода стекает по стенке в отверстие в нижней части. Система проста, проверенная временем и очень надежна — ломаться практически нечему.
Внизу камеры расположены два идентичных контейнера для овощей и фруктов из прозрачного, с легким серым оттенком пластика.

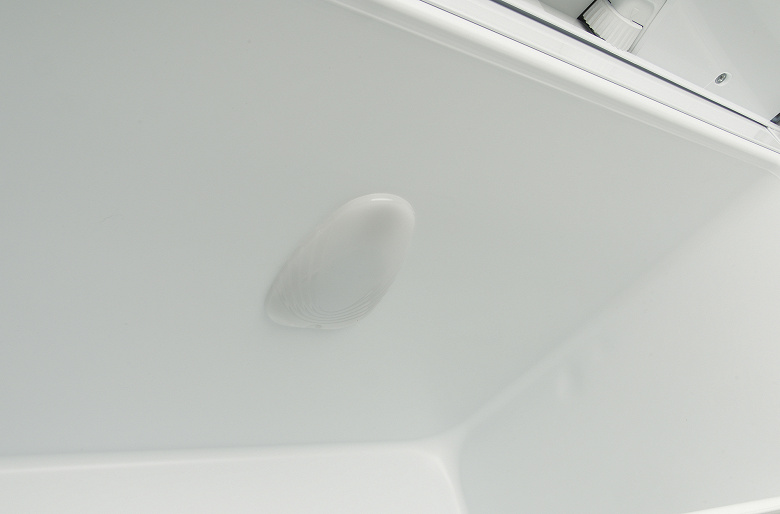

В камере на потолке установлен компактный светодиодный светильник, создающий интенсивное освещение с голубым оттенком.

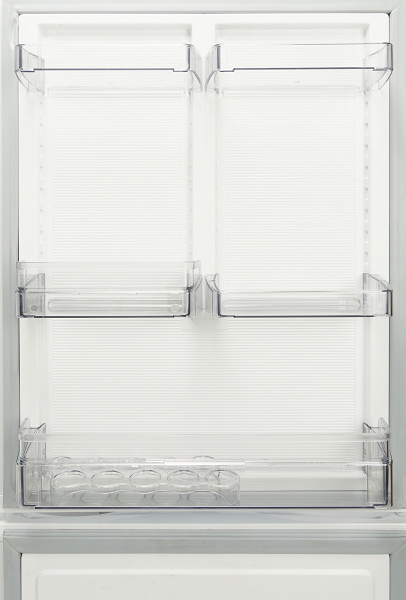

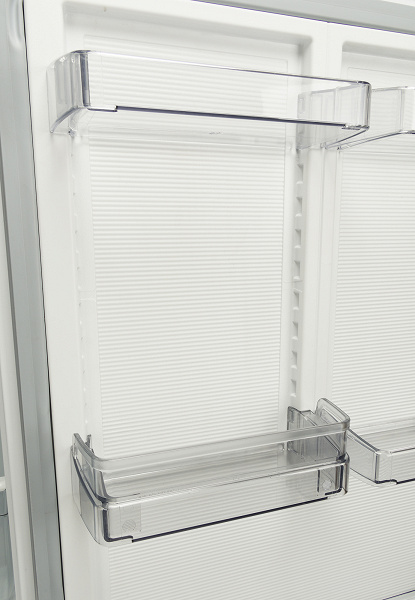

Отделение имеет пять полок: четыре короткие сверху и одна длинная снизу.
Малые полки можно расположить с большой свободой. Если нужно, их можно перенести на другую сторону, например, поставить три полки слева и одну – справа.

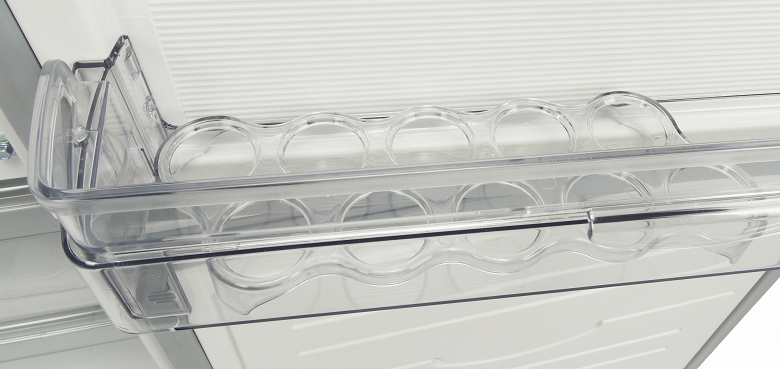

Нижняя полка имеет фиксированное место. Подставка для десяти яиц, прилагаемая к холодильнику, устанавливается только на нижнюю полку; для верхней — слишком велика.

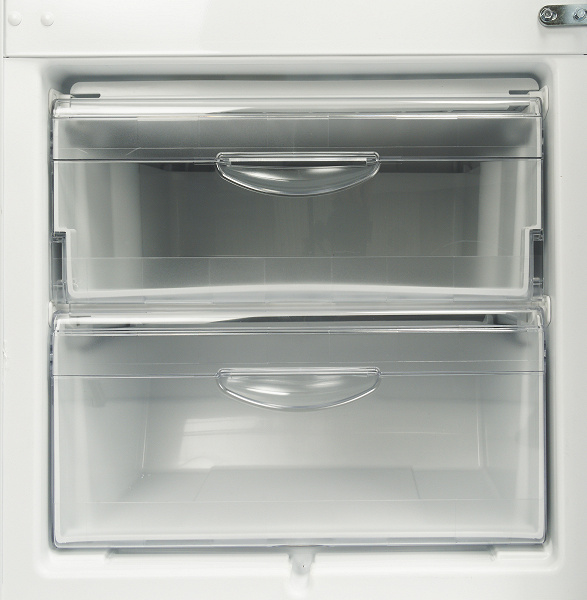

В морозилке находятся два ящика белого пластика с прозрачными передними стенками. Верхний короче, а нижний — выше, но не так глубоко. За ним на задней панели установлен холодильный агрегат.
Размораживание холодильника этого типа выполняется вручную. Внизу камеры предусмотрена система слива для воды, образовавшейся при разморозке.

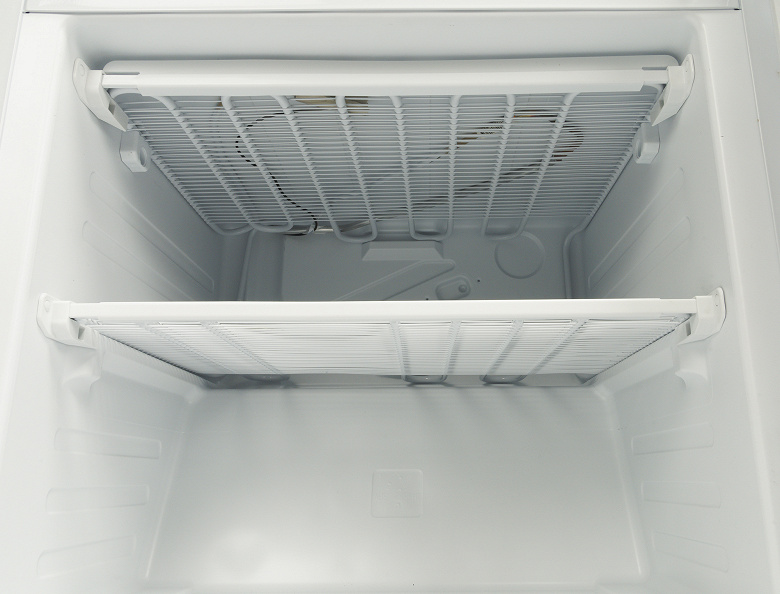

Над обоим ящиками холодильника установлены белые стальные решетки испарителя.

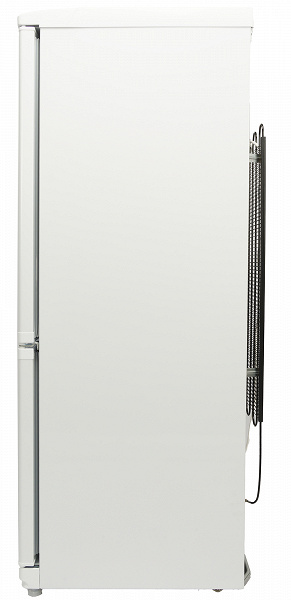

Корпус имеет гладкие боковые стенки, без выступающих элементов. Агрегат можно выставить по уровню с помощью регулируемых передних ног.

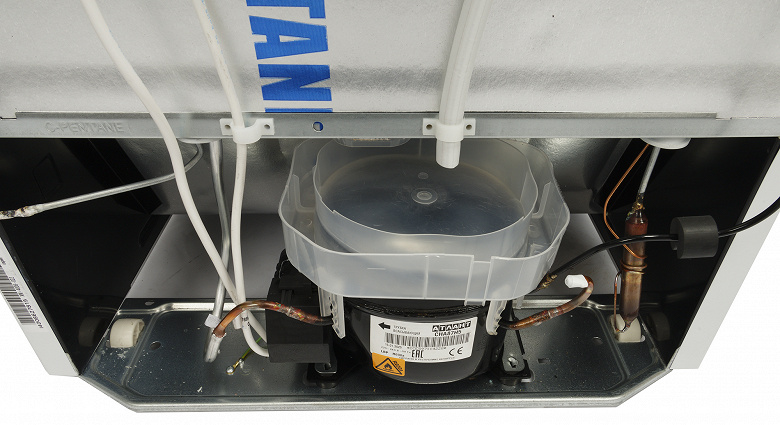

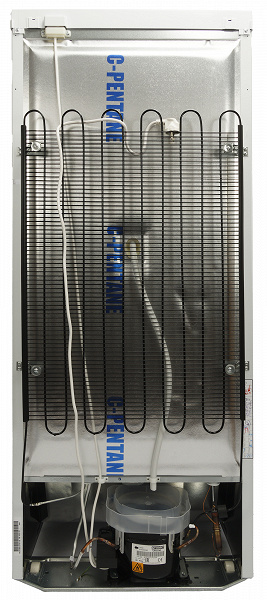

Конденсатор открытого типа размещается на большей части задней стенки. Рядом с ним находится отделение холодильного агрегата.

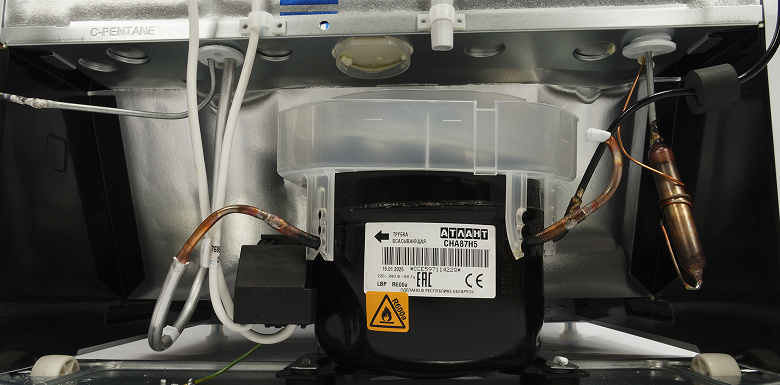

Для сбора конденсата установлена ванночка прямо на компрессоре: выделенное устройством тепло ускоряет испарение накопившейся влаги.
Холодильник оснащён компрессором Атлант CHA87H5, выпущенным в Республике Беларусь.
Инструкция

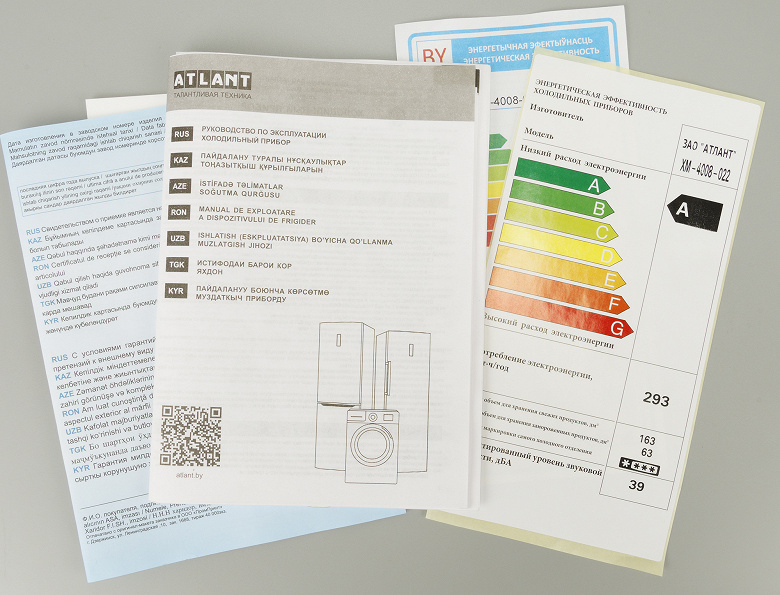

Инструкция к модели Atlant M-7402-100 — это черно-белый буклет размером А5, отпечатанный на гладкой белой бумаге. Печать качественная: текст и простые иллюстрации хорошо видны.
Брошюра на семи языках, русская часть которой занимает 6 из 56 страниц, содержит подробное описание устройства и назначения холодильника. В ней даны инструкции по установке и подготовке к работе, а также рассмотрены вопросы эксплуатации и ухода за прибором.
Документ завершает список предполагаемых поломок вместе с инструкциями по исправлению, советы по снижению потребления электричества и гарантии производителя.
Управление

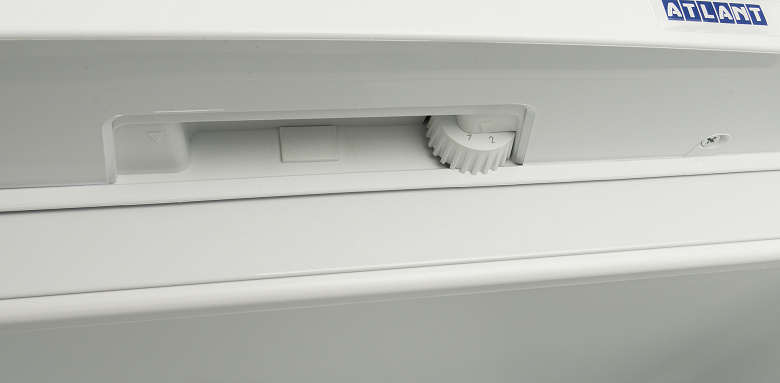

Регулировка мощности осуществляется при помощи колесика с рифлением, находящегося сверху корпуса, над крышкой.
Регулятор устанавливает необходимую мощность охлаждения. На колесе, отмеченном цифрами от 1 до 7, наименьшая температура соответствует числу семь. Устройство не оснащено функцией установки желаемой температуры.
Холодильник не имеет индикатора работы.
Эксплуатация
Перед работой с устройством уберите все упаковки: подкладку снизу, пенопластовые прокладки и защитные пленки на дверцах и корпусе. После транспортировки оставьте холодильник без подключения к электричеству не менее полутора часов, при температуре ниже 0 °C — не менее четырех часов. Дверцу при этом лучше держать открытой.
Производитель советует очистить распакованный холодильник от заводских загрязнений: наружные поверхности протереть мягкой тканью, смоченной в теплой воде или слабом мыльном растворе, комплектующие и пластмассовые внутренние поверхности — вымыть мыльным или содовым раствором, затем чистой водой, после чего просушить и тщательно проветрить устройство.
Установка устройства должна производиться в тени, подальше от нагревательных приборов — газовых и электрических плит, печей, радиаторов отопления (на расстоянии не менее полуметра). Свободное пространство над корпусом и с боковых сторон должно составлять не менее пяти сантиметров.
Для защиты теплообменника необходимо установить на конденсаторные решетки прилагаемые пластмассовые упоры. Возможно перевешивание петель дверц на левую сторону без дополнительного инструмента.
Установив холодильник в нужное место, необходимо выровнять его относительно пола, достигнув устойчивого горизонтального положения. Для этого используются две передние ножки, длину которых можно регулировать с помощью вращения.

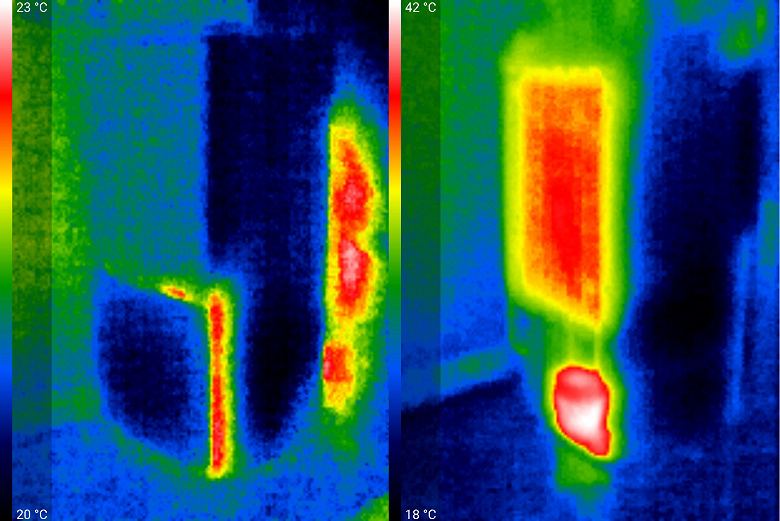

Теплообменник холодильника находится на задней стенке. Инфракрасные снимки показывают, что боковые поверхности устройства не нагреваются. На ИК-фото видно, что уплотнители дверцы морозильной камеры подогреваются: так конструкция высушивает конденсат и предотвращает обмерзание.

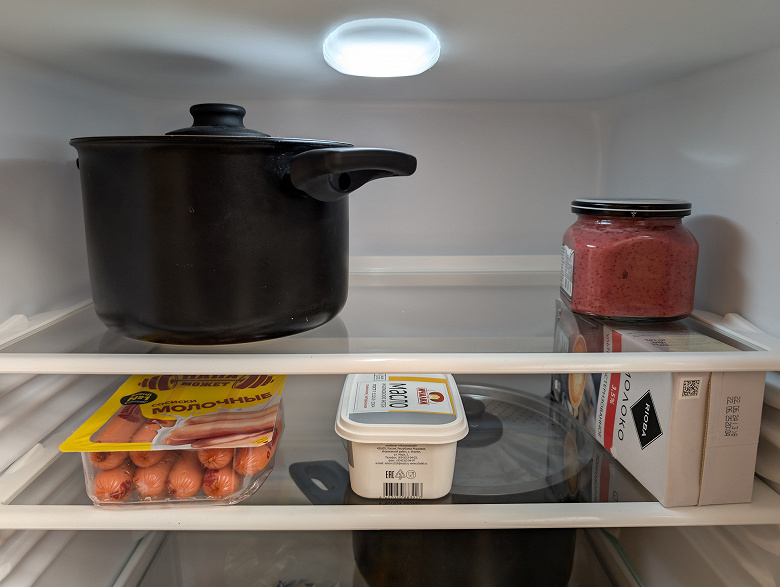

Кроме привычных измерений объема холодильника с помощью сантиметровой ленты, предлагаем оценить его по реальным примерам.

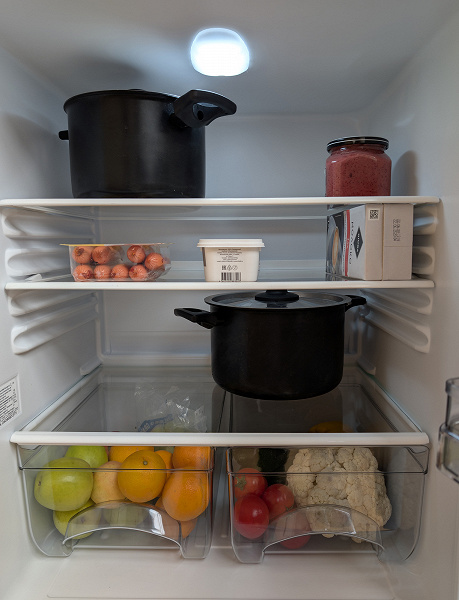

В холодильнике можно перемещать две верхние полки в пределах допустимых значений. Нижняя полка, которая также служит крышкой зоны свежести, размещается только в одном положении.

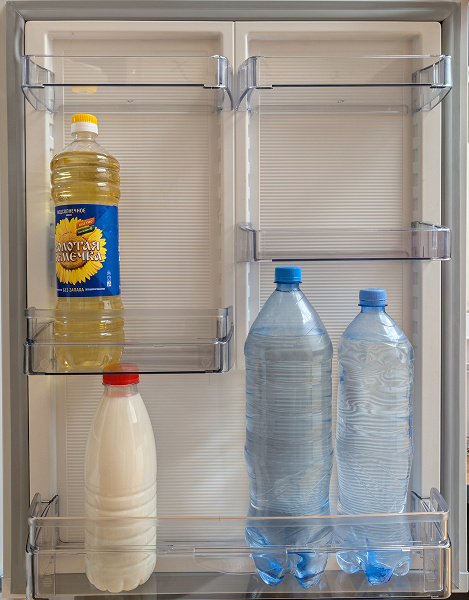

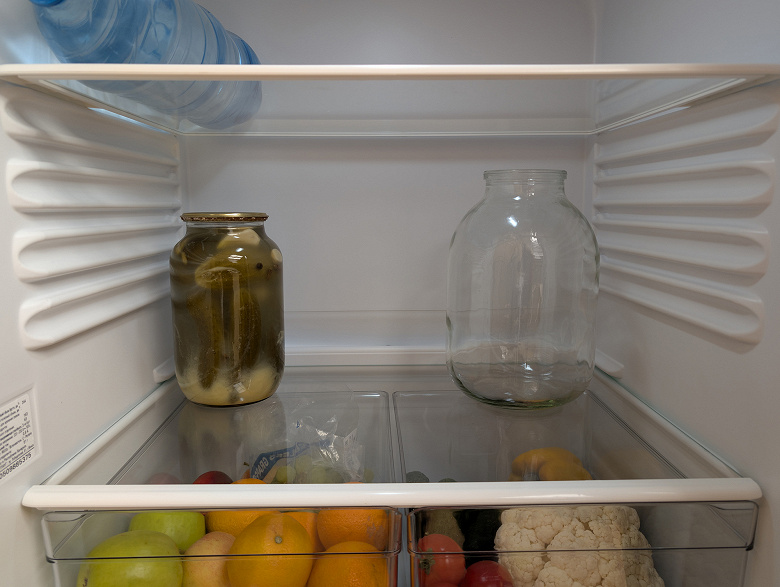

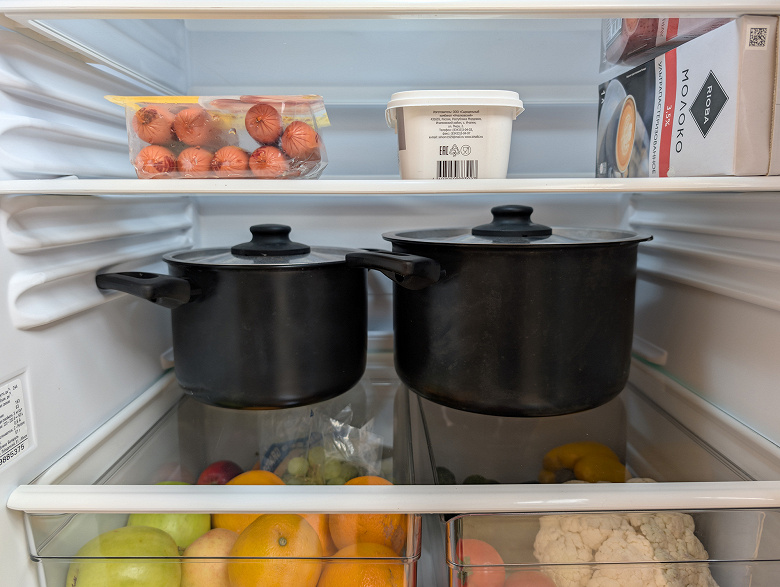

На верхних и нижних полки вмещаются трёх-, даже пятилитровки. В середине места хватает на компактные продукты: пачки с молоком, контейнеры и полуфабрикаты.
Если нужно поставить высокую вещь (например, трёхлитровую банку), потребуется снять одну из полок.

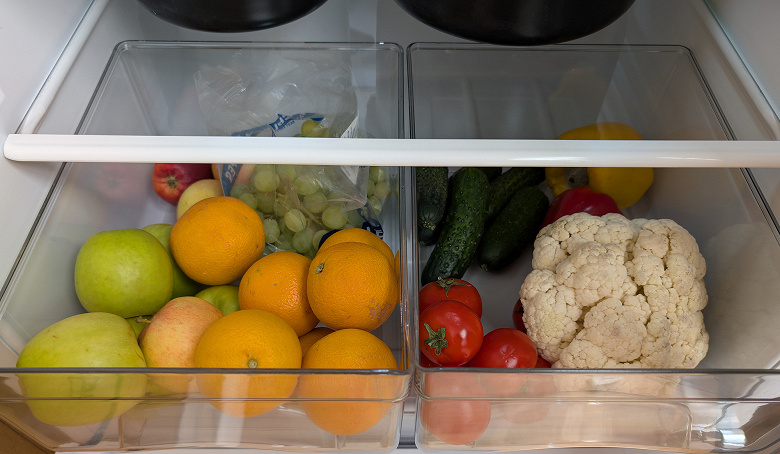

Ящики вместительны настолько, что можно хранить в них запасы свежих овощей и фруктов (несколько килограммов).
Дверцы полок представляют собой оригинальную конструкцию, делающую возможной трансформацию в зависимости от нужд. Для размещения больших бутылок объемом полтора и два литра на нижнюю полку требуется только переместить одну из секций сверху.

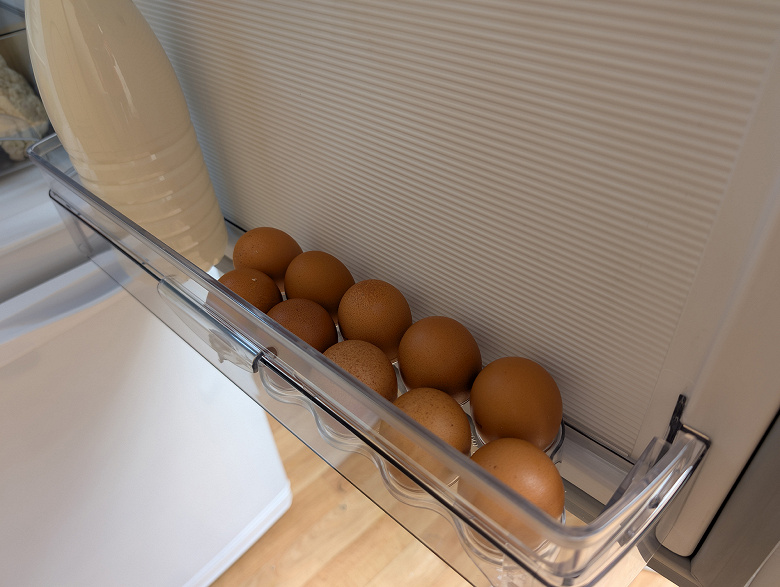

Ширина верхней части не вмещает приложенной подставки для десяти яиц; разместите её внизу или на полки холодильной камеры.

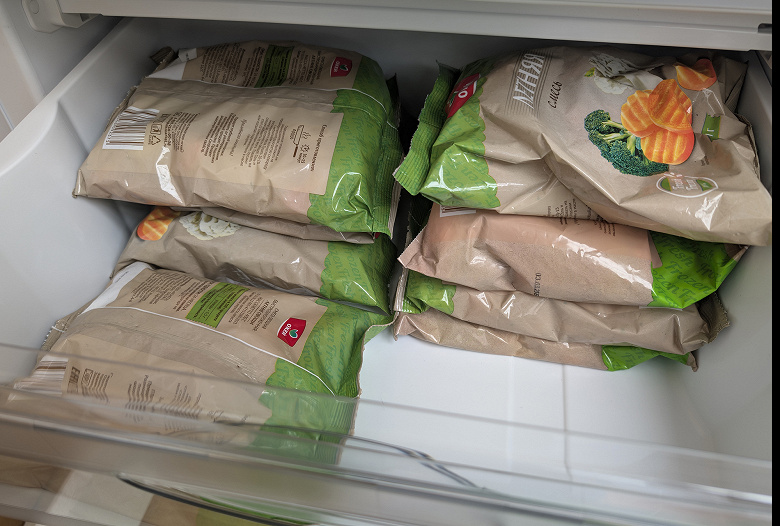

Мы обычно считаем объем полок морозильной камеры, используя пакеты весом в 400 граммов с замороженными овощами. В верхней секции помещаются четыре стопки из по четыре пакета — получается шестнадцать пакетов всего.
Нижний ящик короче верхнего из-за находящегося за ним отсека компрессора. В нём помещено 10 упаковок – две стопки по пять.
Уход
Прибор следует протирать сначала влажной, потом сухой тканью. Нельзя применять для чистки корпуса грубые щетки, абразивы, кипяток или средства с кислотами.
Внутрь камеры нужно протереть слабым раствором соды, после чего промыть тёплой водой с помощью мягкой губки или ткани. Внутреннюю часть после очистки необходимо тщательно просушить.
Капельная разморозка холодильной камеры этой модели работает следующим образом: конденсат, образованный на задней стенке, стекает через дренажное отверстие в резервуар компрессорного отсека и там испаряется. Пользовательские действия не требуются.
В морозильной камере модели Atlant XM 4008-022 разморозка выполняется вручную. При наличии толстого слоя льда или снега холодильник выключают, дожидаются полного таяния конденсата и протирают камеру насухо. Размораживание при помощи нагревательных устройств запрещено.
Наши измерения
Под полезным объемом холодильника понимается общая вместимость всех его ящиков и полок, определяемая измерением внутреннего пространства.
Результаты наших измерений никогда не будут совпадать с данными, указанными производителями холодильников в документации, поскольку производители указывают полный объем отсеков, а мы стремимся рассчитать полезный объем.
Вычисленное нами значение объема ящиков морозильного отделения равно (44×17×37) + (44×19×27) = 27676 + 22572 = 50 248 см³. Суммарный объем ящиков морозилки, соответственно, составляет 50,2 л.
По результатам измерений полезный объем полок холодильного отделения составил 87,2 литра (53×47×35=87 185 см³). Объем ящиков для овощей равен 31 литру (34×24×19×2=15 504 × 2=31 008 см³).
Суммируя объем полок дверцы (28,5 л) к объему холодильной камеры, получаем общее полезное вместимость: 146 713 см³ , что равно 146,7 л.
В режиме максимальной мощности за три дня устройство использовало 4,777 кВт·ч энергии. Максимальное суточное потребление составило 1,59 кВт·ч.
Измерение уровня шума проводится с работающим компрессором: шумомер установлен в метре от устройства, а микрофон направлен на него. Уровень шума при работе составляет 39 дБ(А), что делает наш холодильник относительно шумным.
Измерения шума выполнялись без установки холодильника в кухонную мебель, поэтому уровень шума в действительности при работе может быть меньше.
| Полезная емкость холодильного отделения | 146,7 л |
|---|---|
| Полезная емкость морозильного отделения | 50,2 л |
| Максимальное зафиксированное энергопотребление | 316 Вт |
| Суточное энергопотребление в максимальном режиме | 1,59 кВт·ч |
| Уровень шума при работающем компрессоре | 39 дБ(А) |
В лаборатории для определения эффективности работы холодильников и морозильных камер, а также оценки теплоизоляционных свойств корпусов применяем разработанную систему на основе компьютера Arduino и цифровых измерительных приборов. DS18B20Изделия предназначены для работы при температурах от -55 до +125 градусов Цельсия и обеспечивают точность измерений в ±0,5 градуса Цельсия в диапазоне от -10 до +85 градусов Цельсия.
Чтобы выделение тепла процессора не повлияло на микроклимат в камере и результаты измерений, прибор размещают снаружи холодильника. Датчики и мини-компьютер соединяются тремя проводами сечением 0,3 мм², дополнительно герметизированными там, где их сжимает уплотнитель дверцы.
Измерения морозильной камеры
Два герметичных термодатчика поместили в пластиковые четырехлитровые емкости из Икеи. Ёмкости заполнили водой и установили в верхний и средний ящики морозильной камеры. Капсулы датчиков находились максимально близко к центру контейнеров.
В дополнение к датчикам температуры воды применялись аналогичные датчики для измерения температуры воздуха. Датчики устанавливались во всех трёх ящиках таким образом, чтобы поверхности сенсоров не соприкасались с элементами корпуса морозильной камеры.
В общей сложности было заморожено 8 литров балласта.
Измерения холодильной камеры

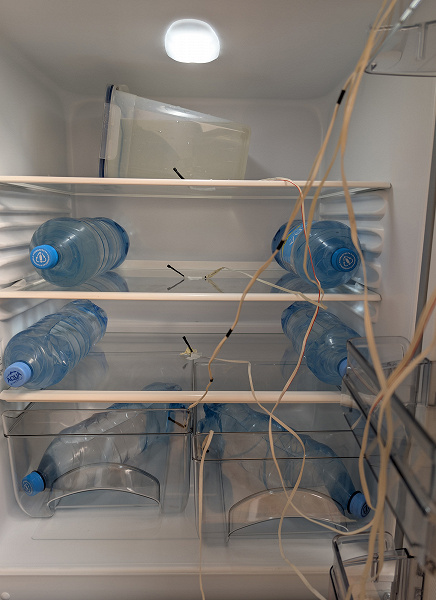

Для имитации работы забитого холодильника во время тестирования холодильной камеры использовали водяной балласт в четырехлитровых контейнерах, аналогичных применяемым при испытании морозильной камеры. Кроме того, на полки и дверцу холодильника поместили несколько пластиковых бутылок с водой.
Измерения температуры воздуха внутри холодильной камеры осуществлялись семью датчиками: четырьмя на полках, максимально приближёнными к их геометрическому центру, пятым — в левом ящике для овощей и фруктов, шестым — в правом. Седьмой датчик разместили на верхней полке дверцы.
Объем охлаждаемого балласта равен 19 литрам.
Работа холодильной камеры
Известно, что температура в холодильной камере зависит не только от мощности охлаждения, но и от положения хранимого продукта. В эксперименте холодильник был включен на полную мощность, после чего начались измерения.
В Atlant XM 4008-022 охлаждение регулируется механическим регулятором. Наибольшее значение («7») заставляет компрессор работать непрерывно, а температура понижается сравнительно медленно, опускаясь существенно ниже нуля. За два дня работы в таком режиме она достигла от −2 до −6 °C в зависимости от точки измерения. Обратите внимание, что это не минимальное значение: признаков плато на графике нет, и при продолжении теста температура продолжала бы снижаться.
На полную мощность наш прибор способен действовать как морозильная камера, однако нас интересует его работа в качестве холодильника. В связи с этим повторно провели испытания, установив регулятор на минимальное значение («1»).
За восемь часов работы температура в этом режиме понизилась до отметки +6…+8 градусов Цельсия, подходящей для холодильной камеры.
При низком уровне нагрузки компрессор холодильника функционирует интервально, периодически запускаясь и останавливаясь каждые примерно полчаса. Обратимся к изображению более пристально.
Самая равномерная температура сохраняется в отсеках для овощей и фруктов. Наибольший холод наблюдается на третьей полке, а наиболее тёплым местом считается верхняя полка дверцы.

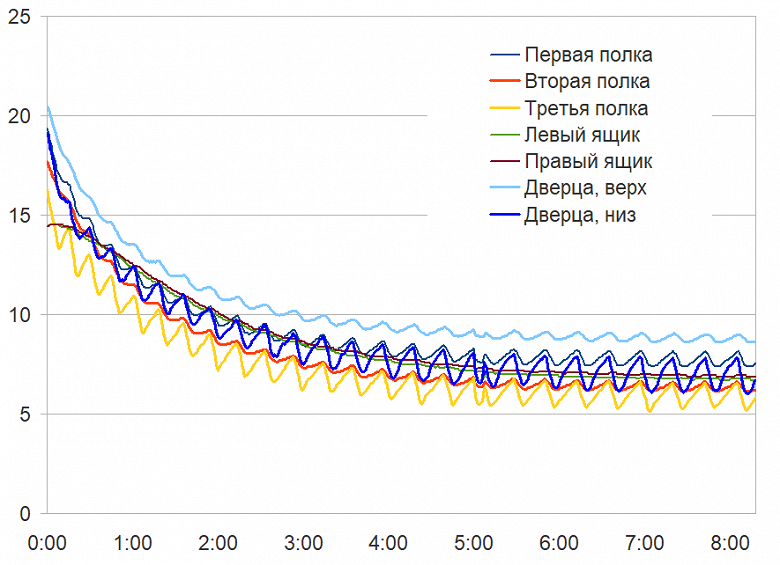

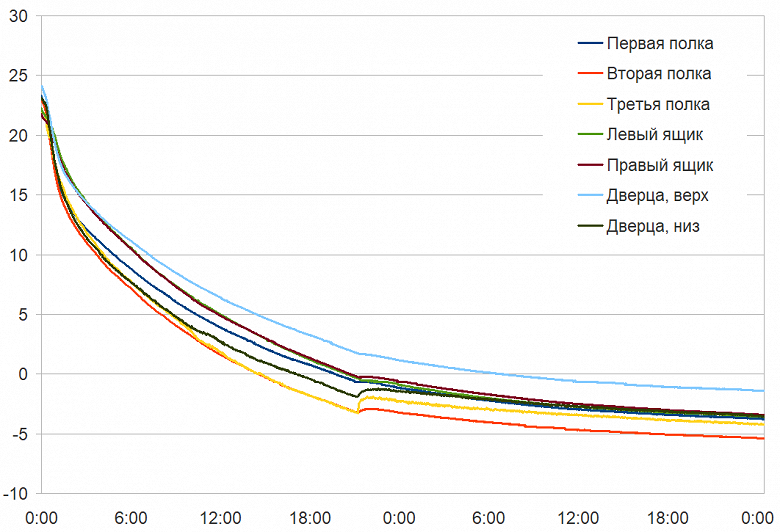

Представленные графики показывают работу холодильного агрегата и движение холодного воздуха между камерами, а не потребительские качества холодильника. Не стоит удивляться заметным колебаниям температур: охлажденная продукция более устойчива к переменам температуры по сравнению с воздухом в камере.
Для покупателей более значимым показателем является средняя температура в различных секциях холодильника. Эту температуру измеряли в течение суток на каждой полке холодильной камеры при максимально активном охлаждении. Результаты систематизированы в таблице.
| Температура, °C | Максимальная | Минимальная | Средняя |
|---|---|---|---|
| Первая полка | +7,3 | +8,6 | +8,0 |
| Вторая полка | +6,1 | +7,0 | +6,5 |
| Третья полка | +5,1 | +7,0 | +6,1 |
| Левый ящик | +6,6 | +7,1 | +6,9 |
| Правый ящик | +6,8 | +7,4 | +7,1 |
| Дверца, верх | +8,6 | +9,6 | +9,1 |
| Дверца, низ | +6,1 | +8,3 | +7,1 |
Работа морозильной камеры

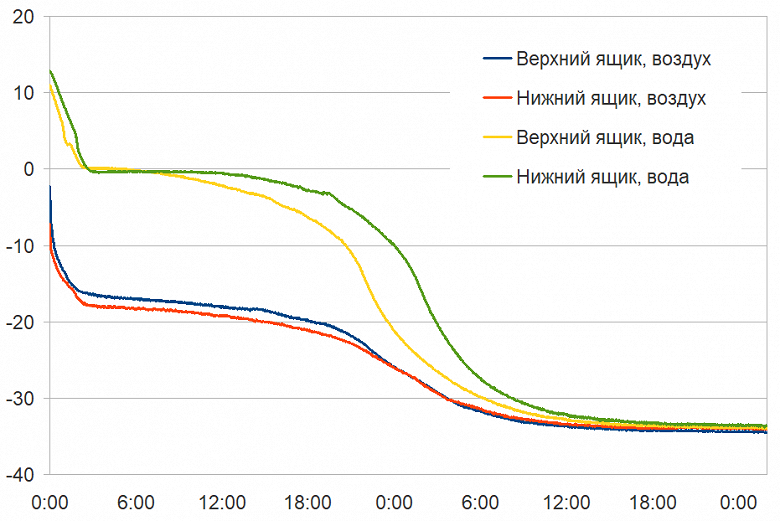

Для оценки способности холодильника замораживать воду, в оба ящика морозильной камеры поместили контейнеры с водой, имеющей комнатную температуру. Включили режим максимального охлаждения. Результаты измерения температуры воды и воздуха представлены на графике ниже.
Компрессор устройства непрерывно работает на полную мощность, как и отмечалось ранее.
В обоих контейнерах вода замерзла приблизительно через 6-8 часов после запуска эксперимента. Через два дня температура льда и воздуха выровнялась, составив поразительные от −34 до −35 градусов Цельсия.
Разморозка холодильника
Для оценки теплоизоляции корпуса и определения времени сохранения холода при отключенном из сети устройстве, отключенный предварительно охлажденный прибор с балластом подвергся наблюдению, фиксируя изменение температуры.

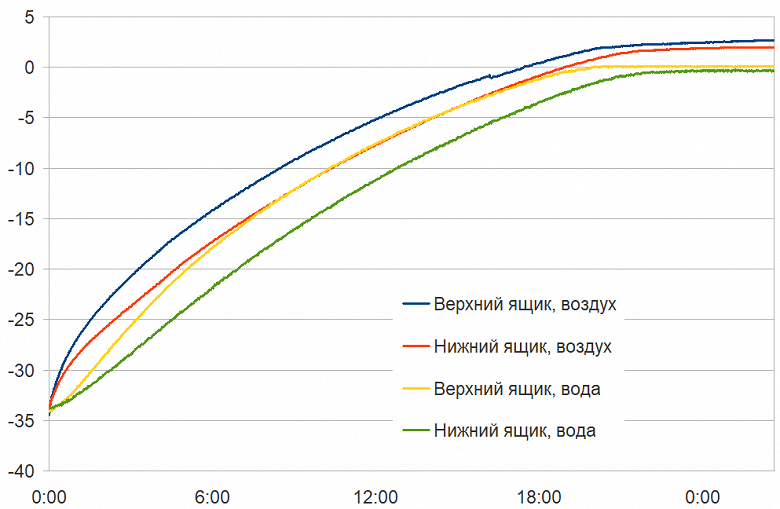

На графике видно, что спустя 15 часов после запуска теста температура воздуха в ящиках приблизилась к нулю, а в контейнерах верхнего и среднего ящиков морозильной камеры оставалась отрицательной. Таяние льда в верхнем контейнере началось через 19 часов после отключения электричества, а в среднем — через 23 часа. Это хороший результат, даже с учётом необычно низкой (-34 °C) начальной температуры.
Выводы
Холодильник Atlant XM 4008-022 от белорусского производителя с хорошей репутацией и историей оснащён мощной заморозкой. Продукты в морозильной камере при этом хранятся при низких температурах, как показали измерения. На максимальной мощности устройство может поддерживать отрицательные температуры даже в холодильном отделе, превращая весь холодильник в большую морозильную камеру по желанию.
Малогабаритные размеры, доступная цена и простота конструкции делают Atlant XM 4008-022 подходящим вариантом для небольшой квартиры, дачи или гостиничного номера.
Это устройство имеет простое электронно-механическое управление, проверенное временем, удобную конструкцию и немалый для своих габаритов объем камер для охлаждения и заморозки. Модель дополняет оригинальная конструкция полок дверцы холодильника: гибкая система креплений отвечает любым потребностям хранения.
Из недостатков XM 4008-022 следует выделить ручную разморозку морозильной камеры, относительно высокий уровень шума и отсутствие индикации работы.
Плюсы:
- простое управление
- небольшие размеры
- отличная мощность заморозки и охлаждения
Минусы:
- ручное размораживание морозилки
- высокий уровень шума
- отсутствие индикатора включения
