Совсем недавно мы тестировали кулер Ocypus Iota A40Его можно отнести к самому простому варианту с точки зрения требовательного пользователя, так как это компактная башенная модель с всего четырьмя тепловыми трубками, но оно показало высокую для своего класса эффективность. красивостей В его случае не обошлось без некоторых неожиданностей: компания установила кулеру цифровой дисплей для отображения температуры центрального или графического процессора по выбору пользователя. Это большая редкость в этом сегменте. Дебют молодого (в возрасте чуть более двух лет) игрока рынка оказался очень интересным.
Не испортила впечатление даже не самая низкая цена по меркам сегмента. Компания готова продать Delta A62 — двухбашенную двухвентиляторную модель, лишь немногим дороже Iota A40. В ней также есть украшения — не дисплей (для этого придется доплатить за Iota A62), но настраиваемая подсветка вентиляторов.
Как можно сэкономить в компактном семействе? Да точно так же: кроме Iota A40, в ассортименте Ocypus есть и Delta A40. Радиаторы у этих двух кулеров одинаковые, а вот вентиляторы — немного разные. Во всяком случае, если судить по техническим характеристикам, паспортный воздушный поток составляет 73 против 77 CFM в пользу модели без подсветки. Вроде бы разница небольшая. Однако разница в цене еще заметнее, а ниже в ассортименте Ocypus только более компактные модели линейки Gamma A40 — со 100-миллиметровыми вентиляторами. Совсем дешево (особенно если обойтись без визуальных эффектов), но маловато.
Было решено протестировать Delta A40 с двумя целями: во-первых, кулер интересен сам по себе; во-вторых, ради прямого сравнения однотипных Iota и Delta. Редко удаётся тестировать два почти одинаковых, но немного разных кулера. Хотя иногда стоило бы подвергать пристальному исследованию и пару. совсем одинаковых — для оценки надежности результатов, поскольку допустимые отклонения могут различаться у разных производителей, особенно в бюджетном сегменте. Однако это существенно увеличило бы объём работы и было неприменимо в качестве постоянной практики. В данном случае представился благоприятный момент осуществить подобное.
Данные о паспорте, набор для комплектации и стоимость.
Intel: LGA1851/1700/1200/115x;
AMD: AM5/AM4
Вентилятор с RGB-подсветкой подключается к материнской плате через 3-контактный разъем: один контакт для общего провода, два для адресной светодиодной подсветки (данные и питание 5 В).
- настраиваемая подсветка вентилятора
- Покрытие радиатора и остальных элементов может быть чёрным или белым.
- антивибрационные вставки на вентиляторах
- охладитель в сборе с вентиляторами
- комплект креплений на процессор
- термопаста в пакетике
- руководство пользователя
|
Сегодня, за 1-2 часа
|
||
|
С 3 июня, от 0₽
|
||
|
Сегодня, за 1-2 часа
|
Описание

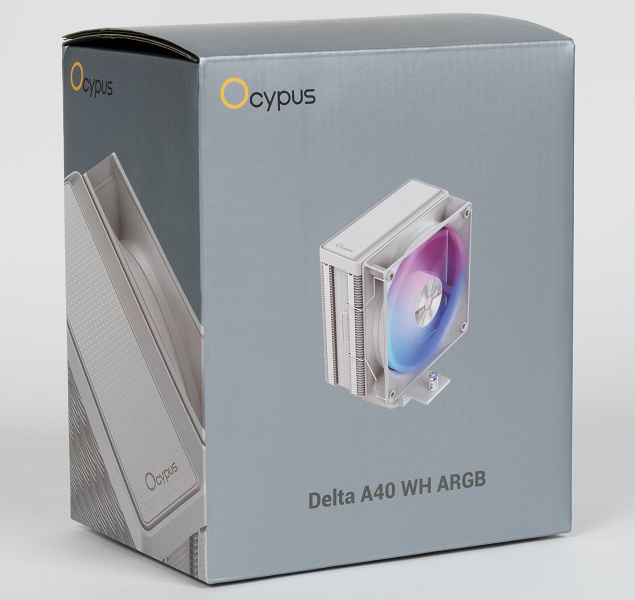

Процессорный охладитель поставляется в коробке из тонкого картона пастельных тонов. Внутри компоненты крепятся двумя полистироловыми «крышками». На коробке изображен сам охладитель, что исключает возможность ошибки. Модель белого цвета, все еще редкая, но набирающая популярность, представлена на фотографии. Также доступен черный вариант с индексом «BK», а не «WH». Различия в цвете иногда влияют на цену, поскольку модель приобретается и для экономии, а не только ради подсветки и визуальных эффектов.

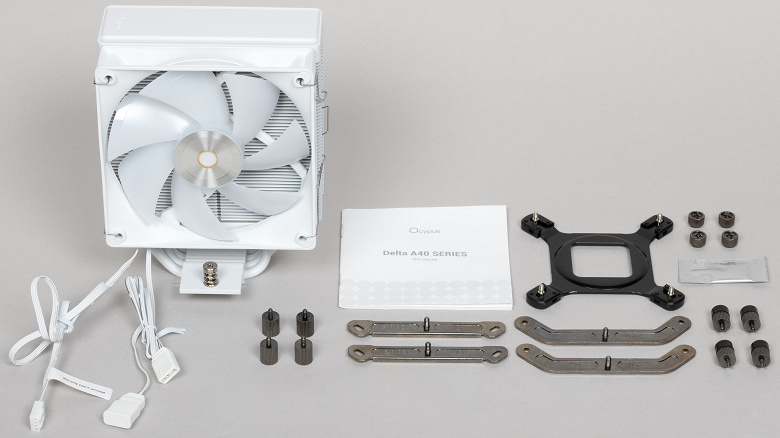

В комплект входит руководство по установке на языке, близком к английскому (также там дается описание гарантийных условий на разных языках, включая русский). Его можно найти в формате PDF. загрузить Руководство пользователя преимущественно представлено графическими изображениями, что упрощает его понимание.
Крепеж, за исключением фиксаторов стоек на пластине для обратной стороны материнской платы, изготовлен из закаленной стали и покрыт стойким гальваническим или лакокрасочным покрытием.
В отличие от ранее протестированного кулера Ocypus Iota A40, в данном варианте изменения незначительны (только термопаста в пакетике вместо шприца). Сохраняется и претензия к креплению платформ Intel — разная высота процессоров для LGA115x/1200 и LGA1700/1851 не учитывается производителем. Подобным образом поступают и другие бренды, так как совместимость с устаревшими платформами теряет свою актуальность. Такая тенденция вызывает сожаление.

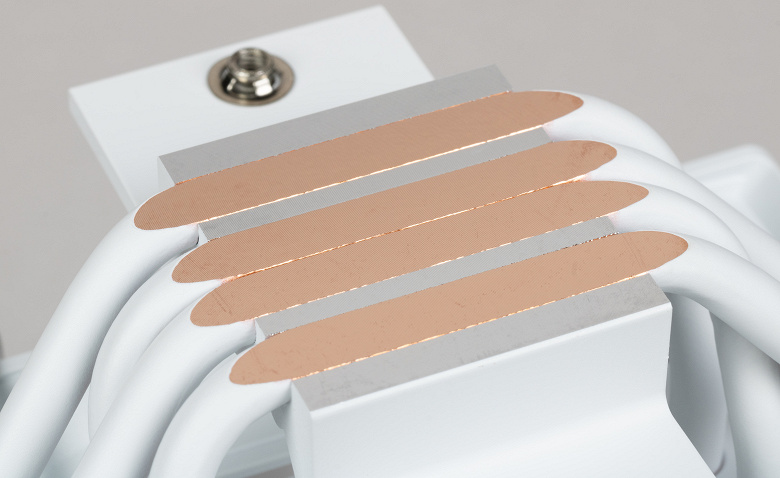

Кулер имеет вынесенный радиатор, куда тепло от теплоотвода передается по четырем медным тепловым трубках диаметром 6 мм. Нижняя часть теплоотвода алюминиевая, но это значения не имеет из-за прямого контакта трубок с крышкой процессора. Трубки, нерабочая поверхность теплоотвода и пластины радиатора покрыты белым или черным полуматовым лаком. Детали крепежа остаются неизменно окрашенными.
В моделях эконом-класса до пяти тепловых трубок устанавливаются в основание, обеспечивая прямой контакт с процессором на широкой площади. Обработка нижней части радиатора и зоны контакта трубок выполнена качественно, но о полировке речи не идет. Термоинтерфейса заводского нанесения нет, но производитель прилагает небольшой пакетик с термопастой без указания ее марки.
В испытаниях применялась высококачественная термопаста от другой компании.

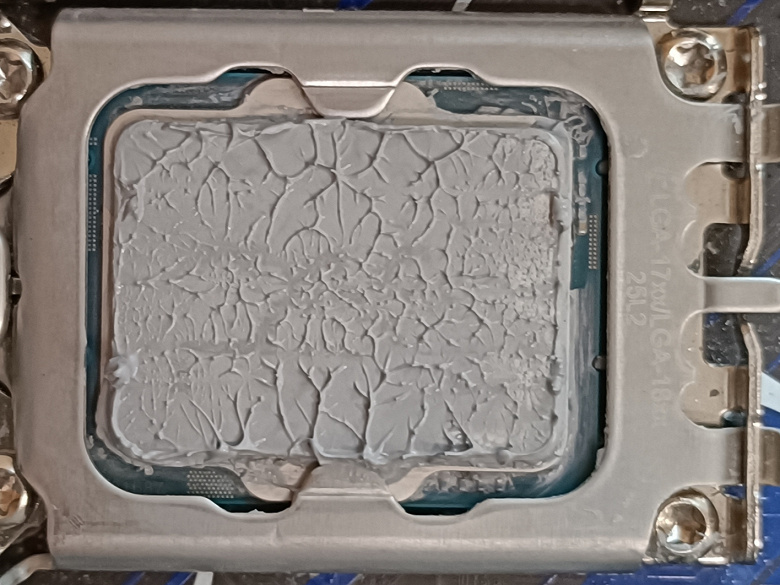

После окончания тестирования демонстрируем распределение термопасты на центральном процессоре Intel Core i9-13900K.

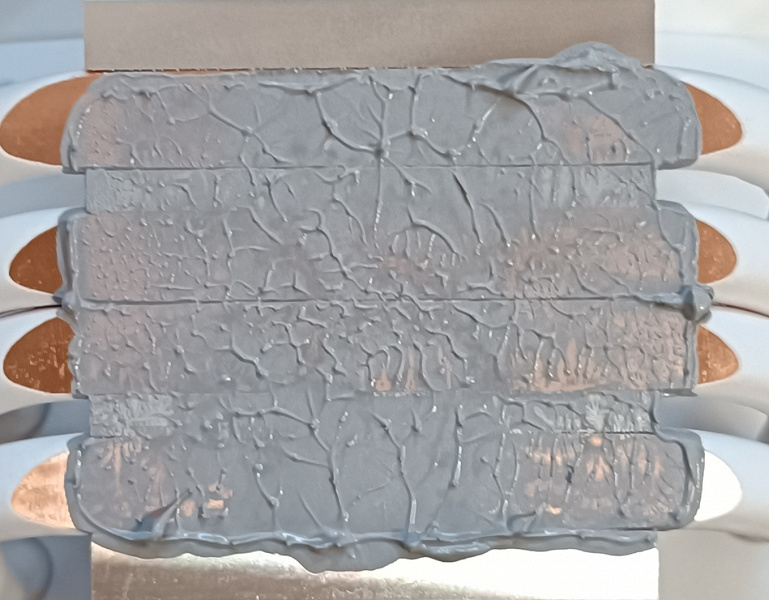

И на подошве теплосъемника:
Термопаста равномерно нанесена на поверхность крышки процессора, лишняя часть выступает по периметру. Образуется большой участок плотного соприкосновения.

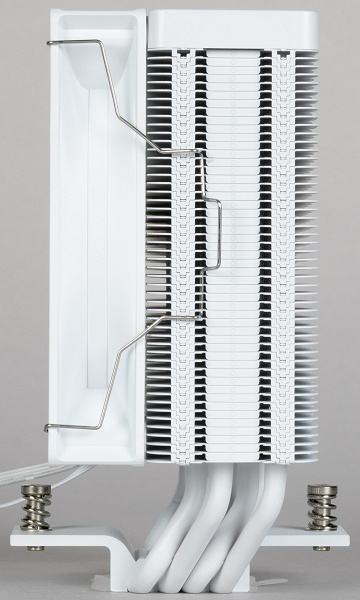

Радиатор состоит из ряда алюминиевых пластин, надежно установленных на тепловых трубках. Верх радиатора закрыт декоративной крышкой.

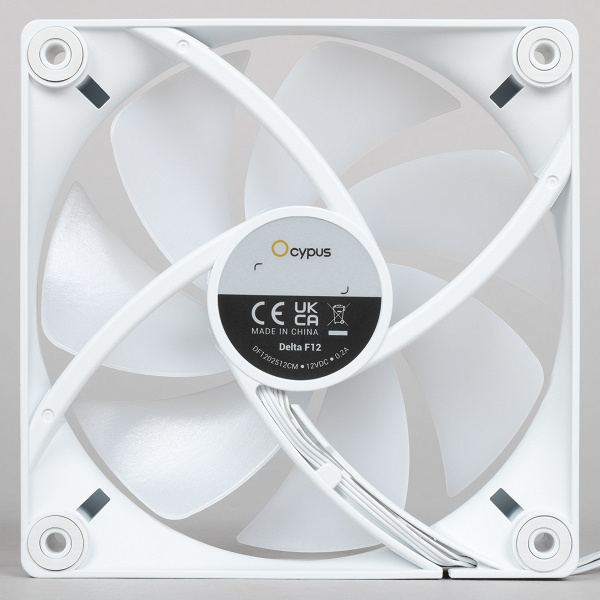

В комплект входит вентилятор диаметром 120 мм, крепящийся к радиатору стальными скобками. Регулировка скорости работы ведется с помощью ШИМ. Возможно установить второй вентилятор по схеме push-pull, однако решение о крепеже придется найти самостоятельно. Однако для большей эффективности целесообразно рассмотреть старшую двухбашенную модель.
В общем, как говорилось ранее, у моделей Delta A40 и Iota A40 с технической стороны лишь два отличия: вентилятор и дисплей на крышке радиатора. С технической точки зрения логичнее было бы сделать топовую модель с дисплеем и подсветкой вентилятора, а в качестве альтернативы — самую бюджетную версию без этих опций. Однако в этом случае дорогая модель оказалась бы слишком дорогой, поэтому компания выбрала другой подход. Это приводит к тому, что Delta A40 становится самой доступной моделью с таким радиатором. Вентиляторы по техническим характеристикам также отличаются не только подсветкой. Практическое влияние этих различий будет интересно проверить в ходе тестирования.
Тестирование
В следующей таблице представлены измерения ряда параметров, о которых производитель не сообщил.
| Размеры площадки теплосъемника (Д×Ш) | 35×40 мм |
|---|---|
| Длина кабеля вентилятора | 25 см |
| Длина кабеля подсветки вентилятора | 44 (до разветвителя) + 10 см |
Подробно о методе проверки рассказано в специальной статье. Тестирование охлаждающих систем процессоров, выпущенных в 2020 году. Во всех ядрах процессора Intel Core i9-13900K была установлена частота 3,7 ГГц.

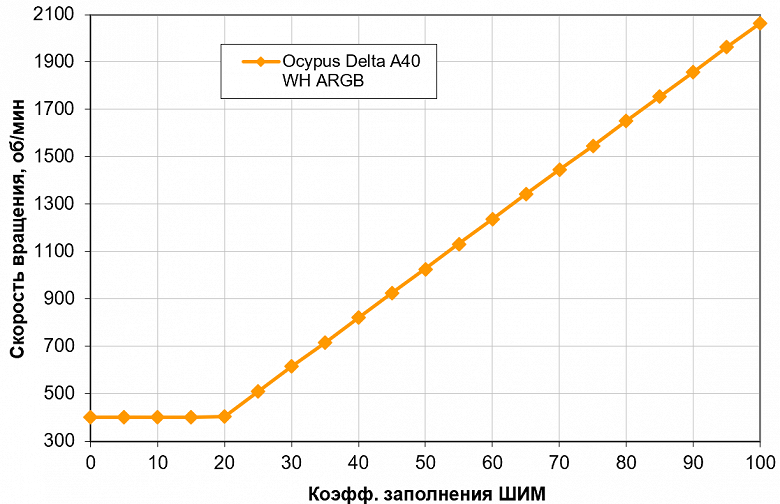

Влияние ширины импульса (ШИМ) и напряжения питания на скорость вращения вентилятора кулера.
Полученный результат демонстрирует монотонный и почти линейный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%. Диапазон регулировки достаточно широк. Скорость вращения ниже 20% стабилизируется примерно на 400 об/мин, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке придется корректировать напряжение для остановки вентилятора. График практически совпадает с графиком, снятым с вентилятора Iota A40 (без подсветки), что вызывает сомнения в реальной разнице характеристик.

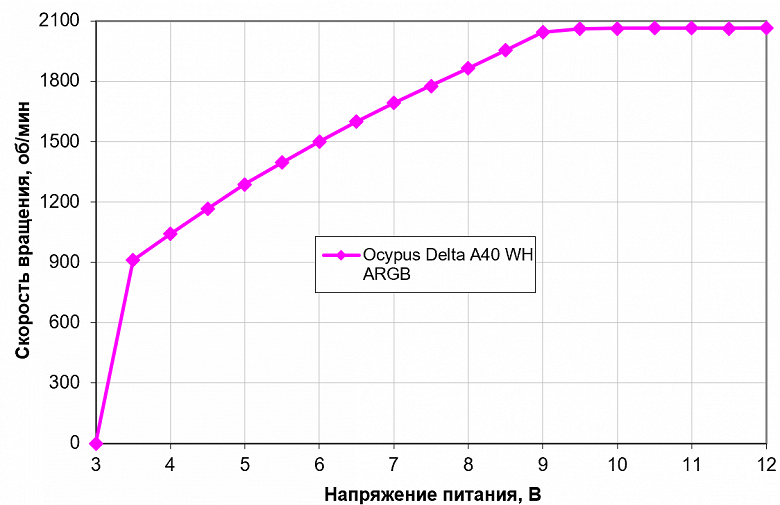

Можно играть с напряжением и для других целей: скорость вращения вентиляторов стабилизируется на максимальной только при напряжении 9 В, а ниже этот диапазон чуть меньше, чем при работе с ШИМ. Вентилятор отключается при 3,1 В, включается обратно — при 3,3 В. Его можно подключать к источнику с напряжением 5 В. Полная идентичность Iota A40.

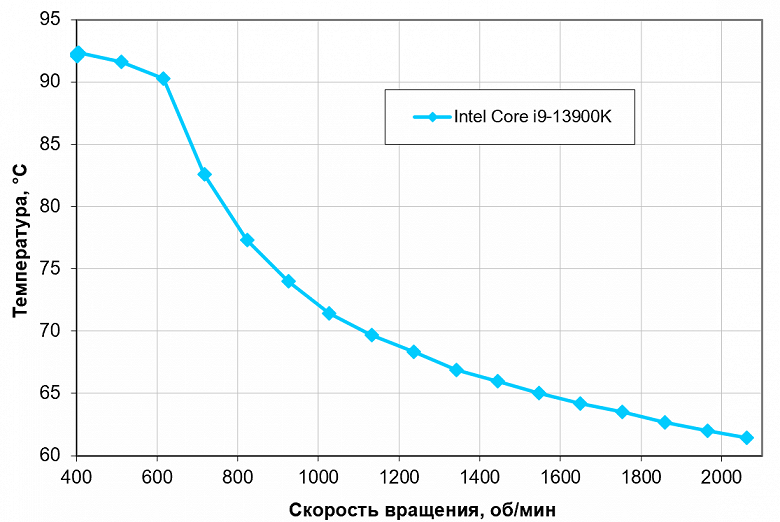

Изучение взаимосвязи между температурой процессора при максимальной нагрузке и скоростью вращения вентилятора(ов) системы охлаждения.
Бюджетный кулер испытывается в тепличных условиях открытого стенда, поэтому не весь диапазон скоростей вентилятора пригоден для выбранного режима работы процессора. Минимальные 400 об/мин гарантированно приводят к тротлингу, 500 об/мин условно пригодны, так как максимальная температура ниже критической, но логи показывают сброс частоты отдельных ядер. Нарекания исчезают при 600 об/мин, что соответствует коэффициенту заполнения 30%. Результаты близки к вентилятору без подсветки Ocypus Iota A40, однако разница температур до 2-3 °C наблюдается практически во всем диапазоне измерений. Причем чем ниже скорость вращения, тем выше разница.
Нам важно не абстрактные температуры в конкретном окружении, а возможность рассчитать характеристики любого оборудования на основе реальных данных, полученных в ходе тестирования.
Пример расчетов (при заданных граничных условиях) мы приводим для каждого материала (и ниже он будет, как обычно), а любые другие можно получить самостоятельно с помощью онлайн-калькулятора — сравнивая так и разные кулеры из протестированных.

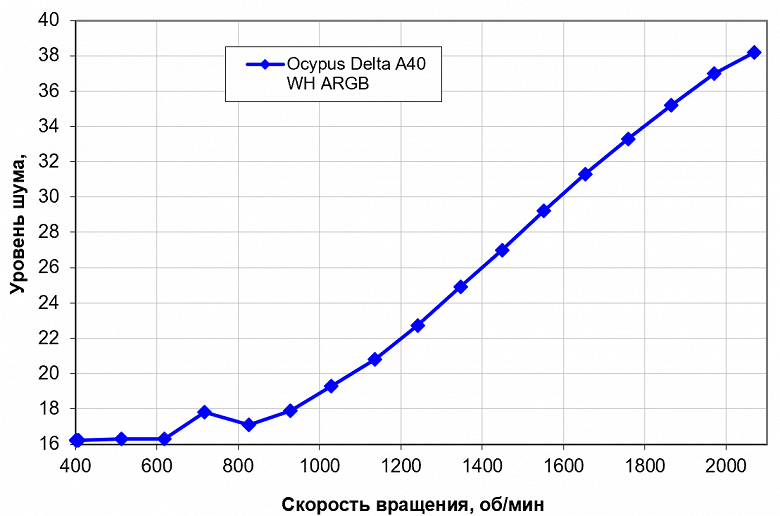

Измерение интенсивности шума при различных скоростях работы вентиляторов кулера.
Шум кулеров свыше 40 дБА для настольной системы считается высоким. Уровень шума от 35 до 40 дБА терпимый, ниже 35 дБА шум не будет сильно выделяться на фоне обычных шумящих компонентов ПК. При уровне шума ниже 25 дБА кулер можно назвать условно бесшумным. Фоновую громкость составило 16,1 дБА. Отключение вентилятора даст подобный результат, но работа на минимальных оборотах создает шум практически не отличимый от фонового без измерений. На максимальных оборотах вентилятор шумит, достигая 40 дБА, что является нормой для большинства моделей. Вентилятор Ocypus Iota A40 на максимуме немного громче, но при минимальных оборотах тише. Более высокая эффективность не дается бесплатно.

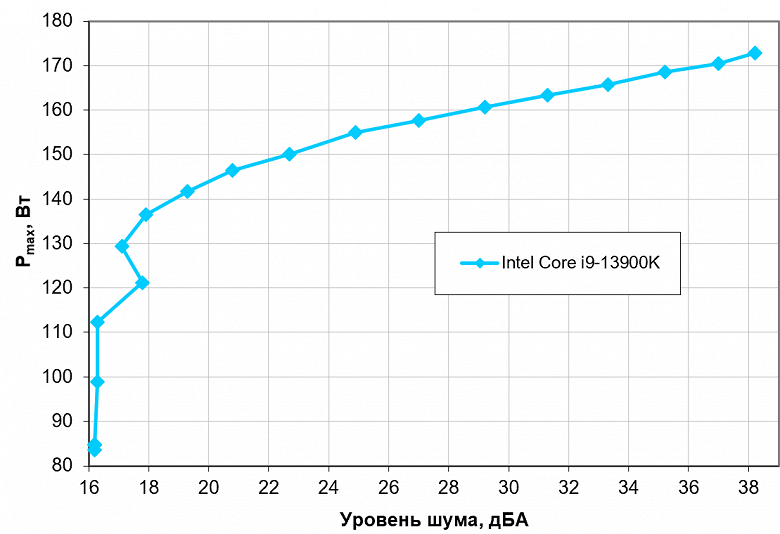

Определение связи между фактической максимальной мощностью и уровнем шума.
Перейдем от условий тестового стенда к более реалистичным сценариям. Предположим, что температура воздуха, забираемого вентилятором системы охлаждения, может достигать 44 °C, однако желательно не превышать 80 °C для температуры процессора при максимальной нагрузке. В рамках этих ограничений построим зависимость реальной максимальной мощности (обозначенной как… ). Pmax, потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за показатель условной бесшумности, получаем примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню – это ровно 155 Вт. Гипотетически можно увеличить пределы мощности, игнорируя уровень шума, но нам кажется, это уже не так важно. Практически вряд ли кто-то будет эксплуатировать такой кулер с топовыми Core или Ryzen — здесь скорее подойдут разные Core i5 или Ryzen 5, вместе с которыми Ocypus Delta A40 будет безоговорочно бесшумным. Еще раз уточним: это при жестких условиях обдува радиатора нагретым до 44 градусов воздухом и нежелании видеть более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности увеличиваются.
Тестирование эффективности охлаждения процессоров Intel Core i9-13900K различными системами охлаждения.
По данной ссылке Можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими, протестированными по такой же методике (список пополняется, поэтому вынесен на отдельную страницу). При переходе основных тестов на новый процессор, Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется. Но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE. Это позволит сравнивать с кулерами, протестированными ранее.
Выводы
Для того чтобы правильно понять выводы, важно помнить…
Тестирование направлено на выявление охлаждающего потенциала кулеров (или СЖО). Процессоры, используемые для теста, служат лишь источниками тепла для последующего расчета условного теплового сопротивления кулера в разных режимах работы. Мощность процессора искусственно корректируется в зависимости от возможностей системы охлаждения, она может быть ниже или выше стандартных рабочих параметров процессора. Основное условие — отсутствие перегрева процессора (не менее 25 дБА) во всем диапазоне охлаждающей способности кулера и заметная разница в изменении температуры процессора.
Тестирование показало, что кулер Ocypus Delta A40 подходит для процессоров Intel Core i9-13900K (LGA1700) с реальным потреблением 155 Вт. При температуре внутри корпуса до 44 °C уровень шума не превышает 25 дБА. При более низкой температуре охлаждающего воздуха или меньших требованиях к уровню шума и температуре процессора можно увеличить мощность.
Результаты практически идентичны Ocypus Iota A40, хотя вентиляторы у них немного различаются. Высокая эффективность обоих кулеров заслуживает внимания. Недостатком является неполная совместимость с устаревшими платформами Intel, но на практике это означает лишь осторожное крепление. Вероятность покупки подобного кулера для старой системы мала.
Более существенным недостатком является выбор между функциональностью и внешним видом. Ocypus Iota A40 показывает температуру, но дорогой для своего класса и без подсветки вентилятора. Ocypus Delta A40 имеет подсветку и продается дешевле, но оригинальность этой модели меньше.
Интереснее было бы увидеть пару кулеров на базе этого радиатора: один с полным функционалом, а другой дешевый и эффективный, но без визуальных эффектов. Такая концепция уступает по максимизации прибыли, поэтому выбрано другое решение.
