Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC (16 ГБ): обзор видеокарты без традиционных разъемов питания.

Объект исследованияВидеокарта Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC с памятью на 16 ГБ стандарта GDDR6X и шиной шириной 256 бит.

Кратко о главном

Новые графические процессоры для настольных ПК уже анонсированы, появились карты на базе GPU Intel Arc B, но интерес к GeForce RTX 40 сохраняется. Количество продуктов на базе этих GPU большое, так что их долгое время можно будет найти в магазинах. Интерес к Radeon RX 7000 также не пропал, особенно с учетом того, что анонс следующего поколения Radeon RX 9000 был расплывчатым, и мы до сих пор не знаем всех параметров новых карт.

Видеокарты Nvidia GeForce RTX 5080/5090 доступны для покупки, но стоят так дорого, что GeForce RTX 4090, несмотря на собственные высокие цены, кажется более выгодным вариантом. GeForce RTX 4080 и младшие модели пока остаются более привлекательными. Со временем цены на новинки снизятся, а появление нового поколения DLSS повысит их популярность.

Сегодня будет рассмотрена ещё одна «старая» видеокарта – уникальный продукт на базе GeForce RTX 4070 Ti Super, отличающийся организацией системы питания.

Прежде чем представить результаты подробных испытаний, дадим обзор производительности модели испытуемого ускорителя и его конкурентов. По нашей субъективной оценке каждый представленный элемент получил баллы по семибалльной шкале.

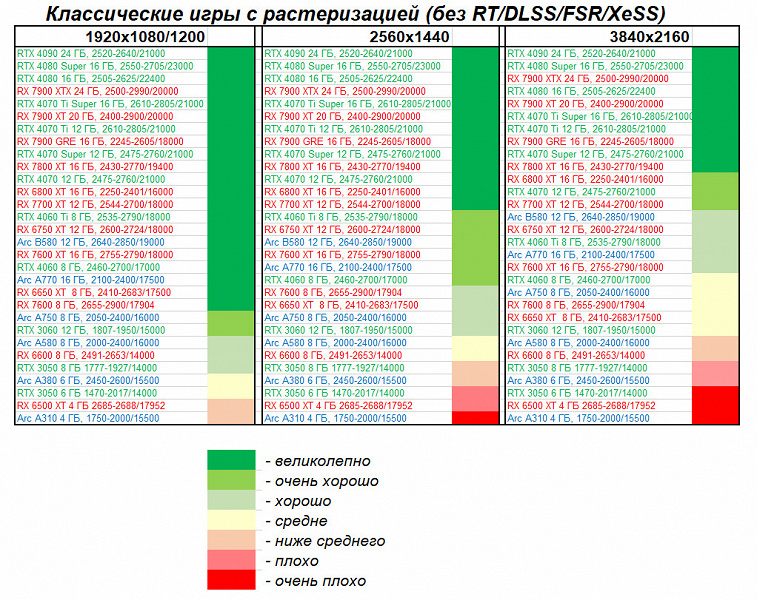

Игры с классической растеризацией изображения. :

Повторяем, что производительность множества топовых и высокоуровневых карт с разрешениями 2.5K и 4K в классических играх уже не определяется видеокартой, а другими компонентами системы. Чаще всего ограничивает возможности центрального процессора. То же самое касается рассматриваемой карты Asus (и всех других на GeForce RTX 4070 Ti Super). С ней можно получить полный комфорт в играх до разрешения 4K даже при максимальных настройках графики (без RT).

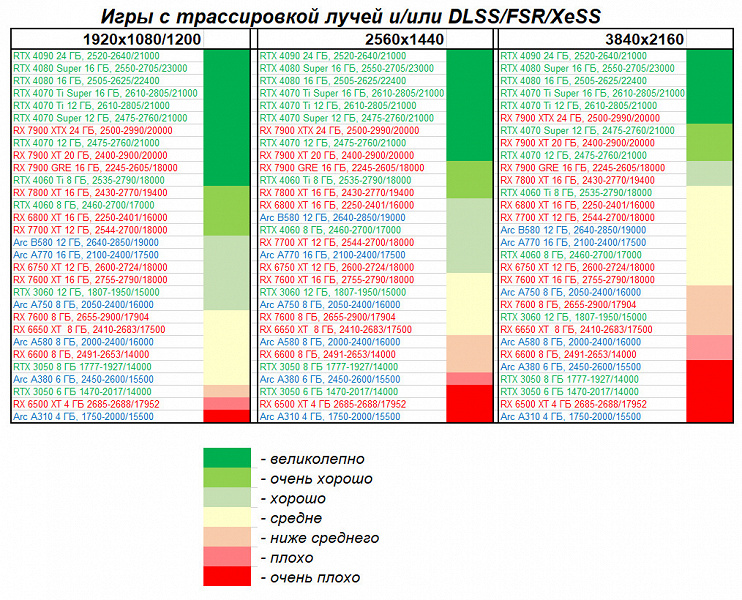

Игровые проекты с трассировкой лучей и технологиями Upscaling DLSS, FSR и XeSS. :

Включение трассировки лучей понижает производительность, но технологии Nvidia DLSS, AMD FSR и Intel XeSS, уже реализованные во многих играх с трассировкой лучей, значительно компенсируют это снижение скорости. Поэтому для мощных видеокарт уровня GeForce RTX 4070 Ti Super остаются актуальными предыдущие оценки. Даже GeForce RTX 4070 Ti обычной модели превосходит флагман прошлого поколения AMD — Radeon RX 7900 XTX.

Характеристики карты

Компания Asustek Computer, торговая марка Asus, была основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира расположена в Тайбэе/Тайвань. На российском рынке с 1992 года. Является старейшим производителем видеокарт и материнских плат. В настоящее время выпускает широкий ассортимент продукции по многим направлениям IT-индустрии, включая мобильный сегмент. Производство осуществляется в Китае и на Тайване. Общая численность сотрудников приблизительно 2000 человек. .

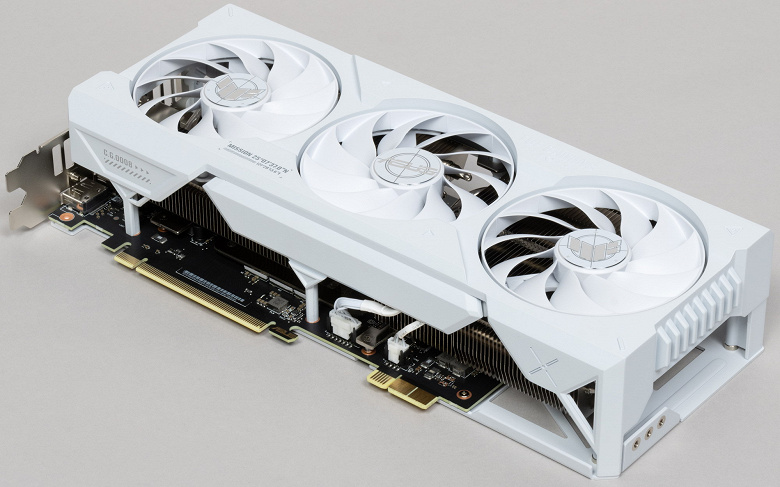

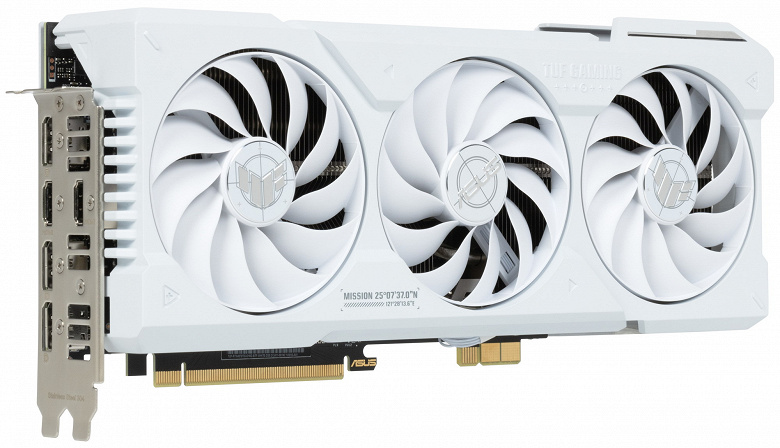

Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC с памятью 16 ГБ и шиной 256 бит GDDR6X.
Параметр	Значение	Номинальное значение (референс)
GPU	GeForce RTX 4070 Ti Super (AD103)
Интерфейс	PCI Express x16 4.0
Частота работы GPU (ROPs), МГц	BIOS PMode: 2640(Boost)—2805(Max) BIOS QMode: 2640(Boost)—2775(Max)	2610(Boost)—2805(Max)
Частотный режим памяти (физического, эффективного) измеряется в меgahertz.	2625 (21000)	2625 (21000)
Ширина шины обмена с памятью, бит	256
Число вычислительных блоков в GPU	66
Число операций (ALU/CUDA) в блоке	128
Суммарное количество блоков ALU/CUDA	8448
Число блоков текстурирования (BLF/TLF/ANIS)	262
Число блоков растеризации (ROP)	96
Число блоков Ray Tracing	66
Число тензорных блоков	268
Размеры, мм	305×140×65	310×130×70
Число разъемов для карт расширения, используемых видеокартой.	4	4
Цвет текстолита	черный	черный
Максимальная энергоемкость в режиме работы 3D, Вт (BIOS PMode / BIOS QMode).	267/271	285
Энергопотребление в режиме 2D, Вт	40	40
Энергопотребление в режиме «сна», Вт	11	11
Уровень шума при максимальной загрузке модели, децибелы (режим BIOS PMode / режим BIOS QMode).	29,0/24,2	34,0
Уровень шума в 2D (просмотр видео), дБА	18,0	18,0
Уровень шума в 2D (в простое), дБА	18,0	18,0
Видеовыходы	2×HDMI 2.1, 3×DisplayPort 1.4a	1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы	нет
Максимально допустимое число дисплеев, куда одновременно можно выводить изображение.	4	4
Питание: 8-контактные разъемы	0	0
Питание: 6-контактные разъемы	0	0
Питание: 16-контактные разъемы	0	1
Вес карты с комплектом поставки (брутто), кг	2,3	2,5
Вес карты чистый (нетто), кг	1,55	2,0
Максимальное разрешение/частота, DisplayPort	3840×2160@144 Гц, 7680×4320@60 Гц
Максимальное разрешение/частота, HDMI	3840×2160@144 Гц, 7680×4320@60 Гц
Розничные предложения Asus	узнать цену

Память

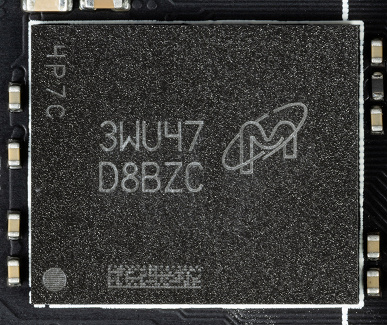

Карта оснащена памятью GDDR6X SDRAM объемом 16 ГБ, распределенной по 8 микросхемам емкостью 16 Гбит, расположенным на лицевой стороне печатной платы. Микросхемы памяти производства Micron. MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Особенности карты и сравнение с ASUS ROG Strix GeForce RTX 4070 Ti Super OC (16 ГБ).

Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White Overclocked Edition с 16 гигабайтами памяти. Asus ROG Strix GeForce RTX 4070 Ti Super OC (16 ГБ) вид спереди вид сзади

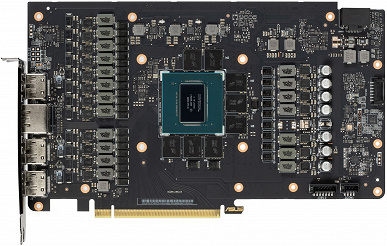

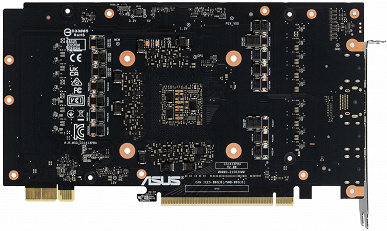

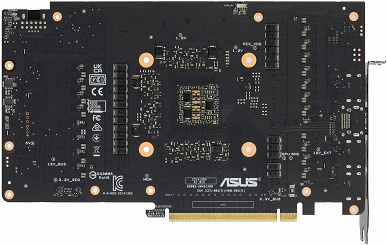

Мы сравниваем карту с моделью того же производителя на базе такого же графического процессора, но из другой линейки. В отличиях преимущественно подсистема питания: первая карта из линейки ROG Strix мощнее и гибче (что логично, так как TUF Gaming стоит ниже, чем ROG Strix в иерархии Asus), вторая модель имеет уникальную схему подводки питания снизу.

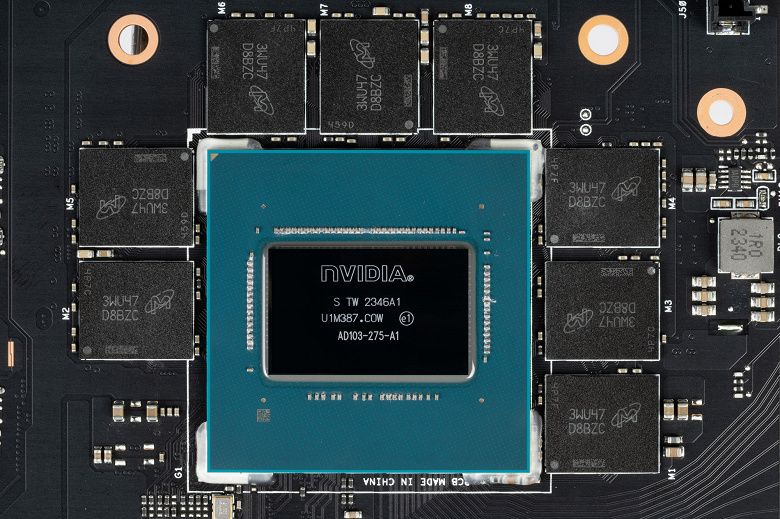

Ядро отмечено AD103-275 (GeForce RTX 4080 — 300, GeForce RTX 4080 Super — 400), выпущено в 46-й неделе 2023 года.

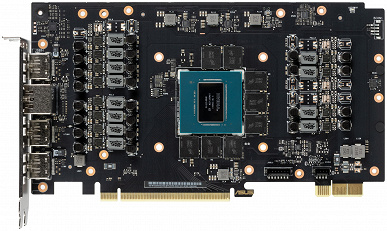

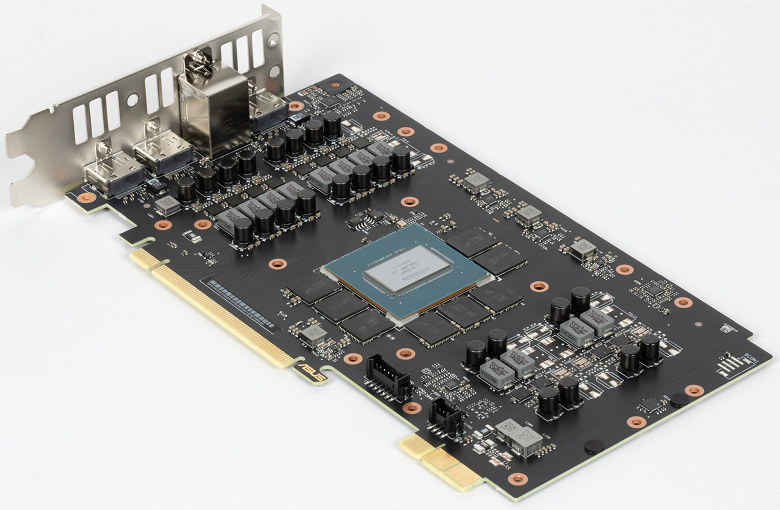

Карта из линейки TUF Gaming имеет меньшее число посадочных мест под фазы питания по сравнению с картой из серии ROG. Такой подход вполне объясним: количество фаз питания оказывает влияние на гибкость разгона ядра, а это важно для энтузиастов оверклокинга.

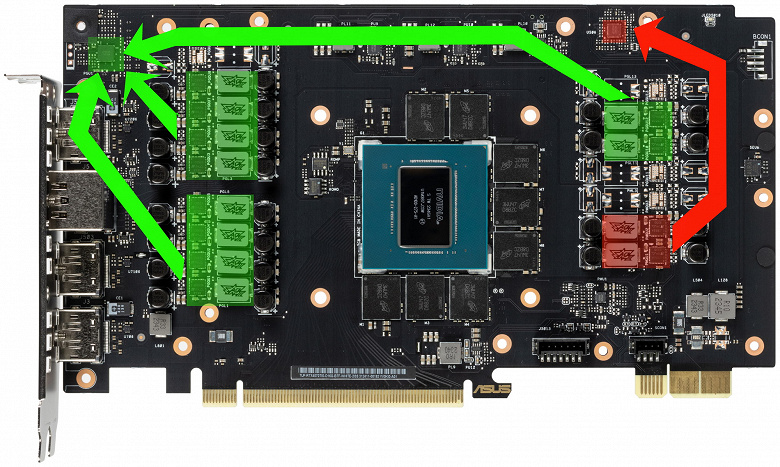

Схема питания ядра выполнена зелёным цветом, а памяти — красным. Все ШИМ-контроллеры находятся на лицевой панели платы. В общей сложности карта имеет 12 фаз питания (10 + 2).

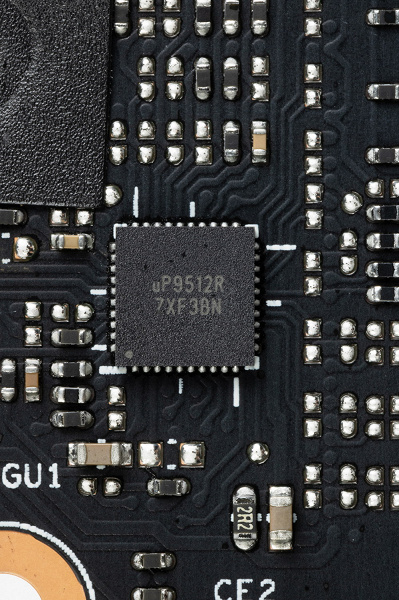

ШИМ-контроллер uP9512R (uPI Semiconductor) регулирует питание ядра по 12 фазам. Максимальное количество фаз может достигать 8—12, в зависимости от версии.

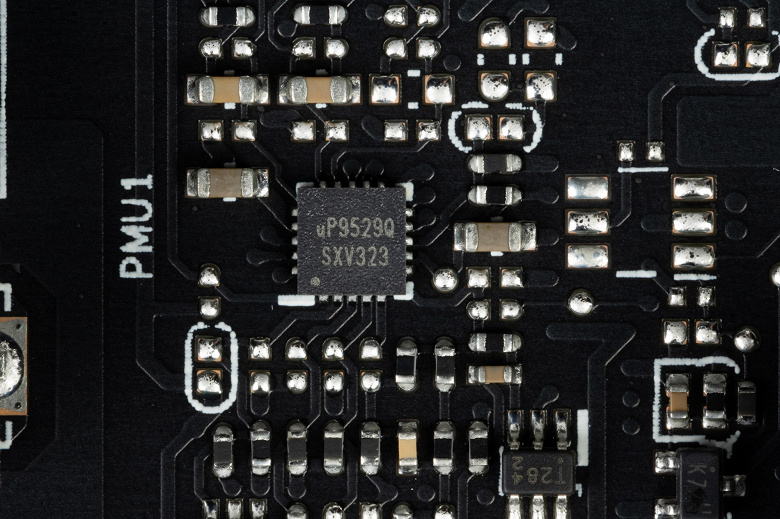

Питание микросхем памяти регулирует ШИМ-контроллер uP9529Q от компании uPI Semiconductor.

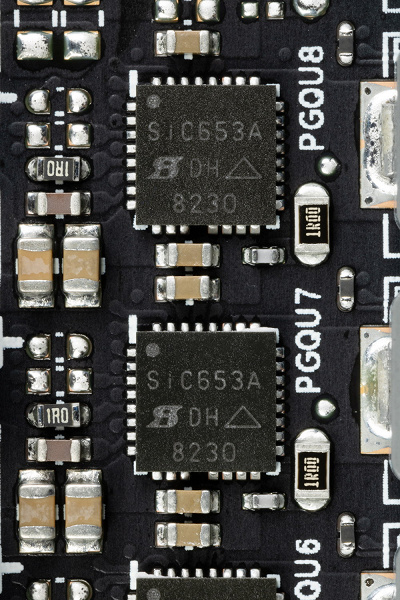

Преобразователи питания в видеокартах Nvidia используют транзисторные блоки DrMOS, например, SiC653A от Vishay Intertechnology, способные выдержать до 50 ампер каждую.

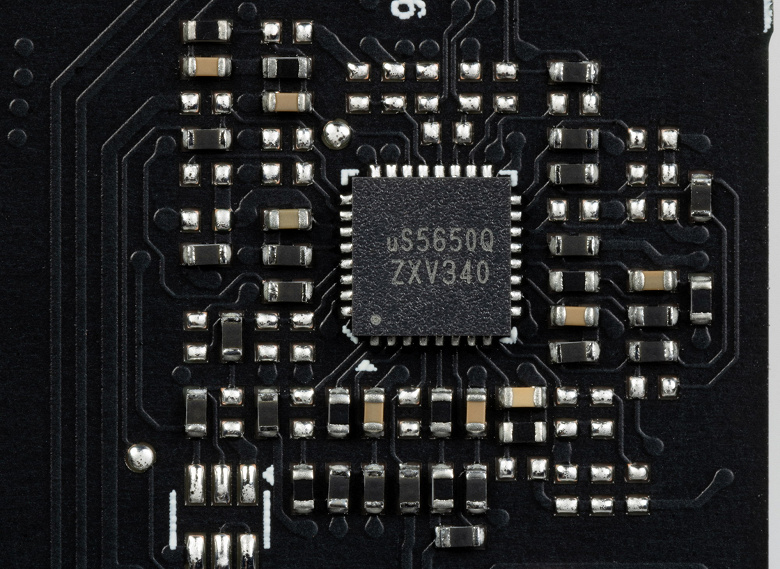

На лицевой стороне платы расположен контроллер uS5650Q от компании uPI Semiconductor, отвечающий за контроль работы карты.

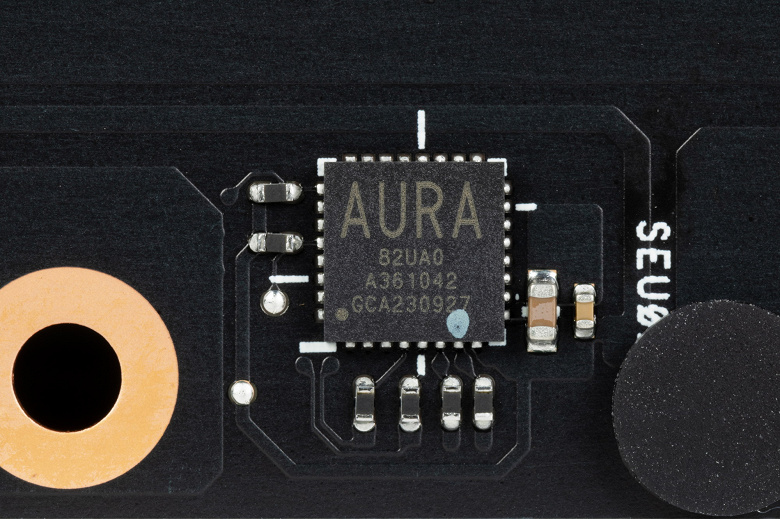

Asus применяет контроллер Aura для управления подсветкой.

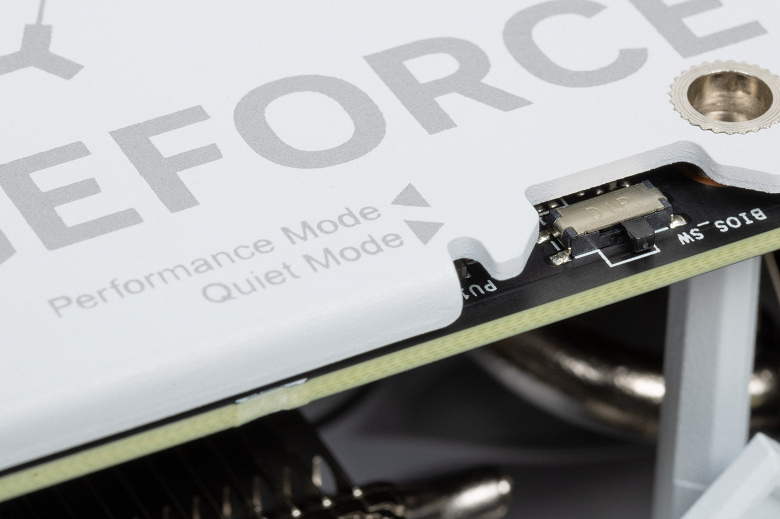

Карта оснащена двойным BIOS, что характерно для решений ASUS линеек ROG/TUF. На торце карты расположен переключатель версий BIOS (Performance mode ( PMode) и Quiet mode (QModeВ устройстве предусмотрены два режима работы: производительный и тихий. Отличие режимов состоит в скорости вращения вентиляторов.

Частоты памяти совпадают с базовыми значениями. После активации OC Mode через фирменную утилиту Asus Tweak частота ядра в обоих режимах BIOS увеличивается на 1,5% относительно базовых значений (без OC Mode — на 1%). В играх прирост производительности составил 0,5% по сравнению с референсной картой (в обычном режиме, без использования Asus Tweak). Таким образом, суффикс OC у этой карты почти не влияет на характеристики.

Расход энергии платы Asus во время тестирования в режимах BIOS PMode/QMode достигал… 267/271 Вт (пик — 296 Вт).

Предел энергопотребления этой модели можно увеличить до 118%. При ручном разгоне (до предела) удалось достичь максимальных частот 2955/23600 МГц, что в играх при разрешении 4K дало прирост примерно на 4% по сравнению с базовыми показателями. Расход энергии карты увеличился до… 289 Вт.

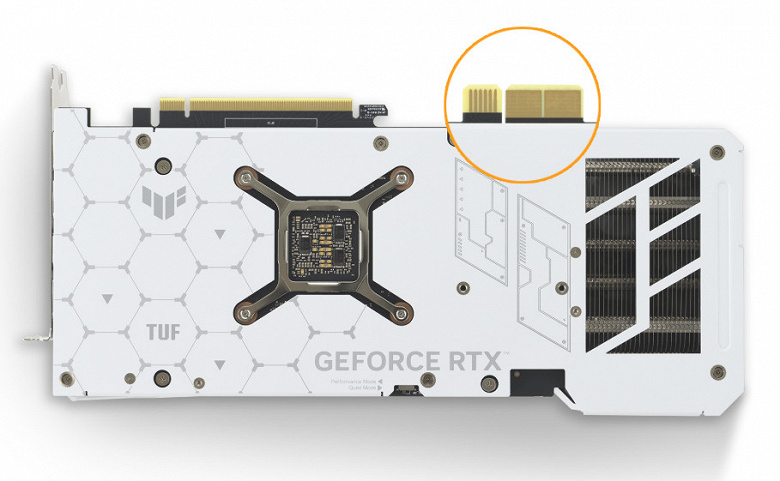

Главное отличие этой карты — подача питания не через стандартные разъемы 16/8 контактов нового или старого образца, а через специальный разъем, размещенный за слотом PCIe x16. Такие карты функционируют только в материнских платах Asus серии BTF (например, Asus TUF Gaming Z790-BTF WiFi, обзор которой будет опубликован в ближайшем будущем). Внедрение обычного способа подключения питания невозможно.

Данная карта имеет внушительные размеры, особенно по высоте: около 6,5 см. Из-за этого видеокарта занимает четыре слота в корпусе компьютера.

GeForce RTX 4070 Ti Super не Графика поддерживает многокарточную конфигурацию, технологию SLI, но специальный разъем на верхней грани отсутствует.

Важно также подчеркнуть наличие у платы не обычных четырех, а пяти видеовыходов: добавлено еще одно гнездо HDMI 2.1. Благодаря этому, хоть GPU выводит изображение только на четыре монитора одновременно, появляется больше гибкости при подключении устройств.

Управлять работой карты можно с помощью фирменной утилиты Asus GPU Tweak III.

Нагрев и охлаждение

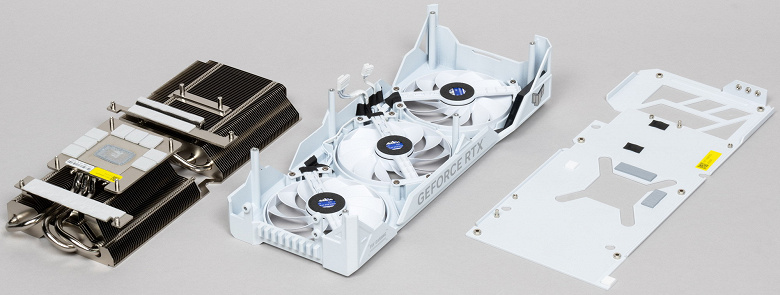

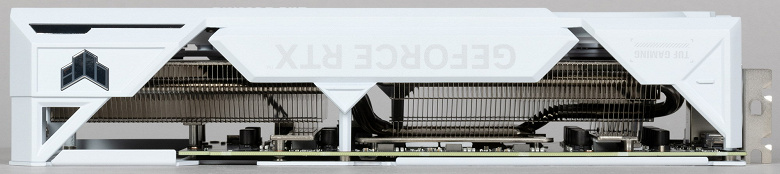

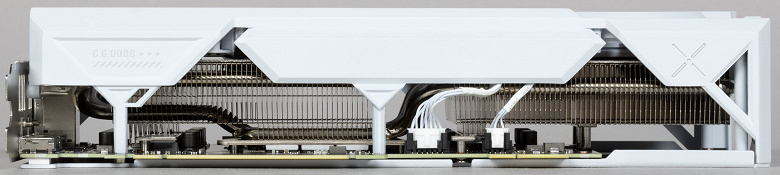

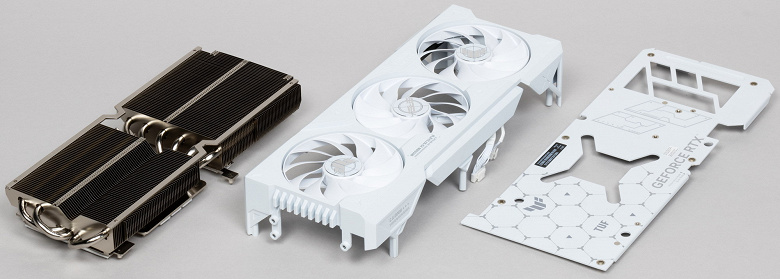

Система охлаждения построена на массивно-двусекционном пластинчатом радиаторе из никеля с тепловыми трубками, распределяющими тепло по ребрам. Шесть трубок припаяны к большому медному никелированному основанию, плотно прижимающемуся к видеопроцессору.

Память охлаждается этим большим радиатором с помощью термопрокладок, а для преобразующих питании VRM есть свои маленькие подошвы на нём же.

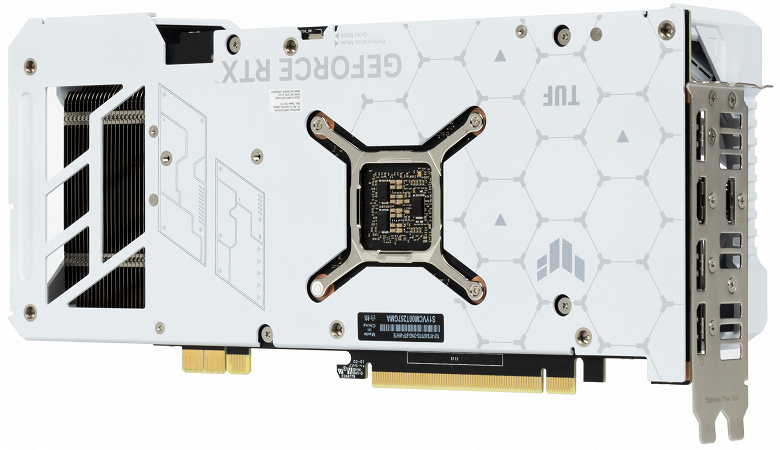

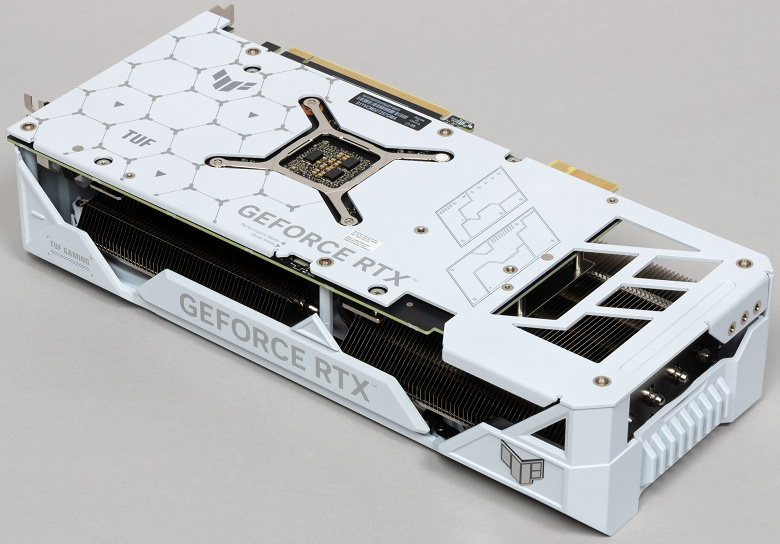

Задняя пластина защищает плату и участвует в ее охлаждении: термопрокладки отводят тепло с обратной стороны, в зоне микросхем памяти. Пластине сделаны большие вырезы для продува радиатора.

Над радиатором находится кожух с тремя вентиляторами типа Axial-tech. Края их лопастей объединены кольцом, что позволяет направлять воздушный поток на радиатор более точно. Каждый вентилятор оснащен двумя шарикоподшипниками.

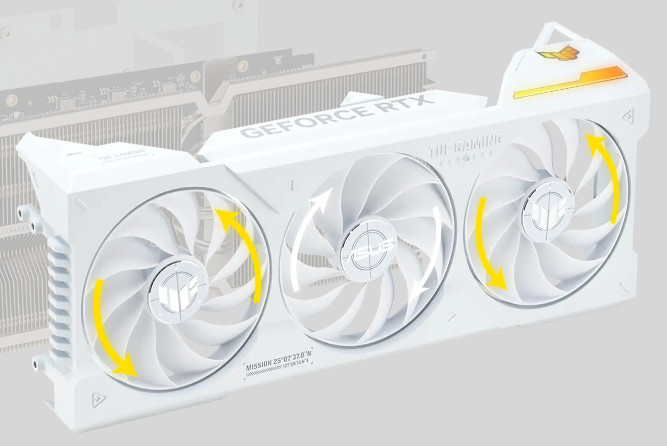

Центральный вентилятор работает против направления крайних, создавая эффект «шестерен», который помогает снизить турбулентность воздушного потока.

Вентиляторы останавливаются при слабой нагрузке видеокарты: температура GPU снижается до 50 градусов, а нагрев микросхем памяти — до 80 градусов. В момент запуска ПК вентиляторы работают, но после загрузки видеодрайвера проводится опрос рабочей температуры, и вентилятор выключается. видеоролик на эту тему.

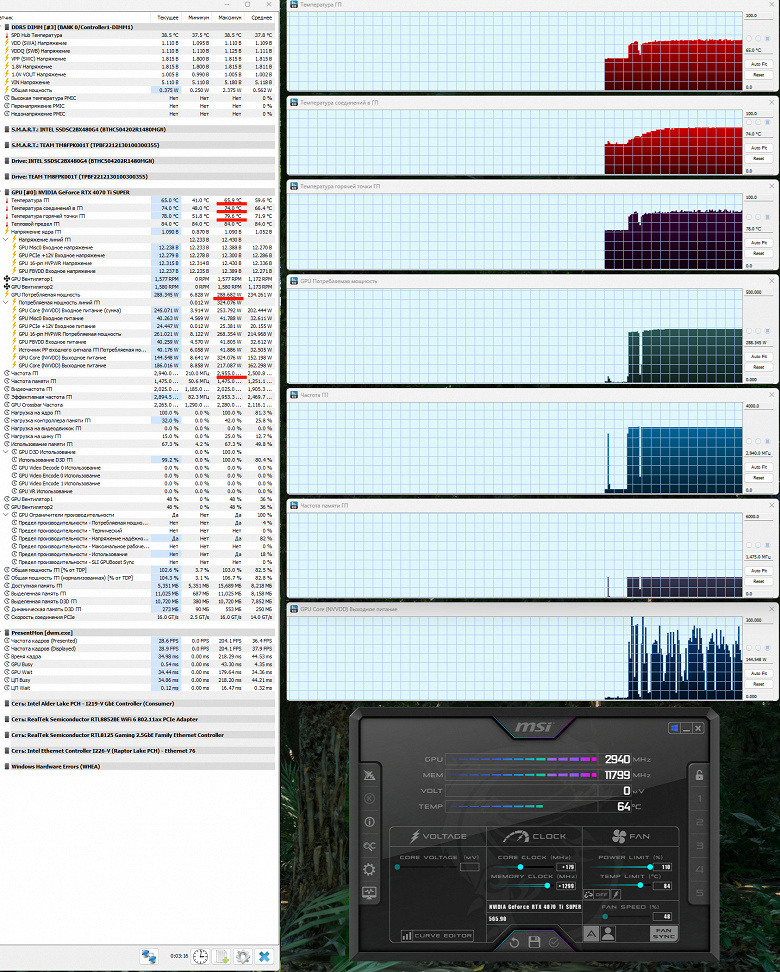

Мониторинг температурного режима:

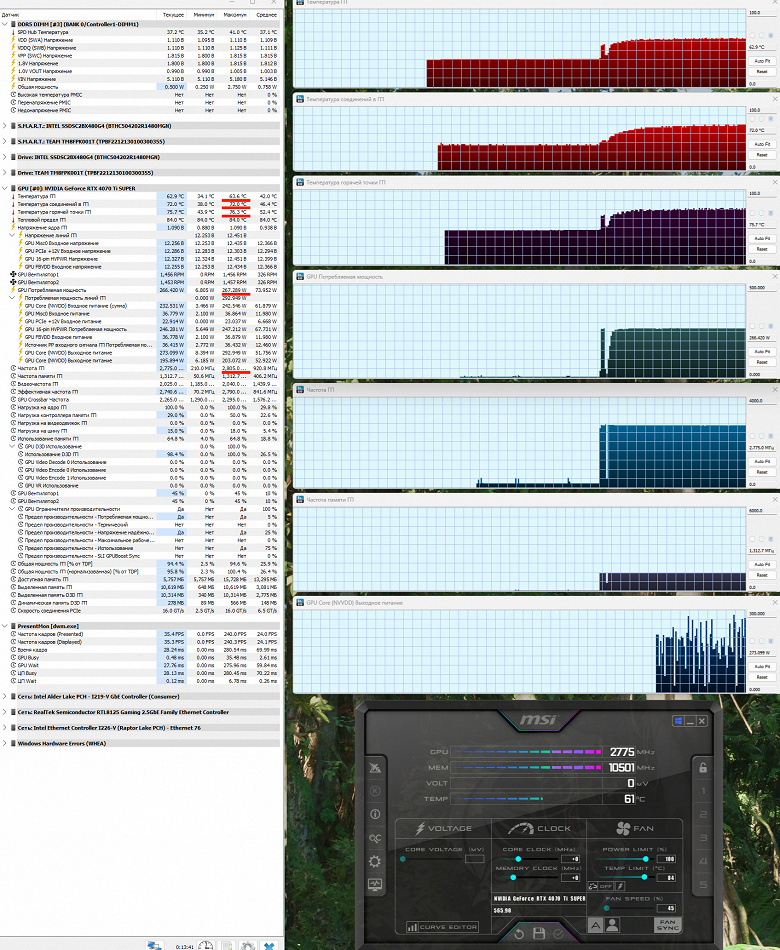

Performance Mode:

В режиме Performance максимальная температура ядра при нагрузке не превысила 64 градуса, а памяти — 72 градуса Цельсия. Это хороший результат для видеокарт высокого класса. Потребляемая мощность достигала 267 ватт, а вентиляторы вращались со скоростью 1456 оборотов в минуту. Нагрев самой горячей точки графического процессора составлял 76 градусов Цельсия.

При ручном увеличении тактовой частоты показатели нагрева и шума незначительно изменились (66/74 °С), однако максимальное потребление энергии увеличилось до 289 Вт, производительность повысилась на 4%, а температура самой горячей точки графического процессора достигла 80 °C.

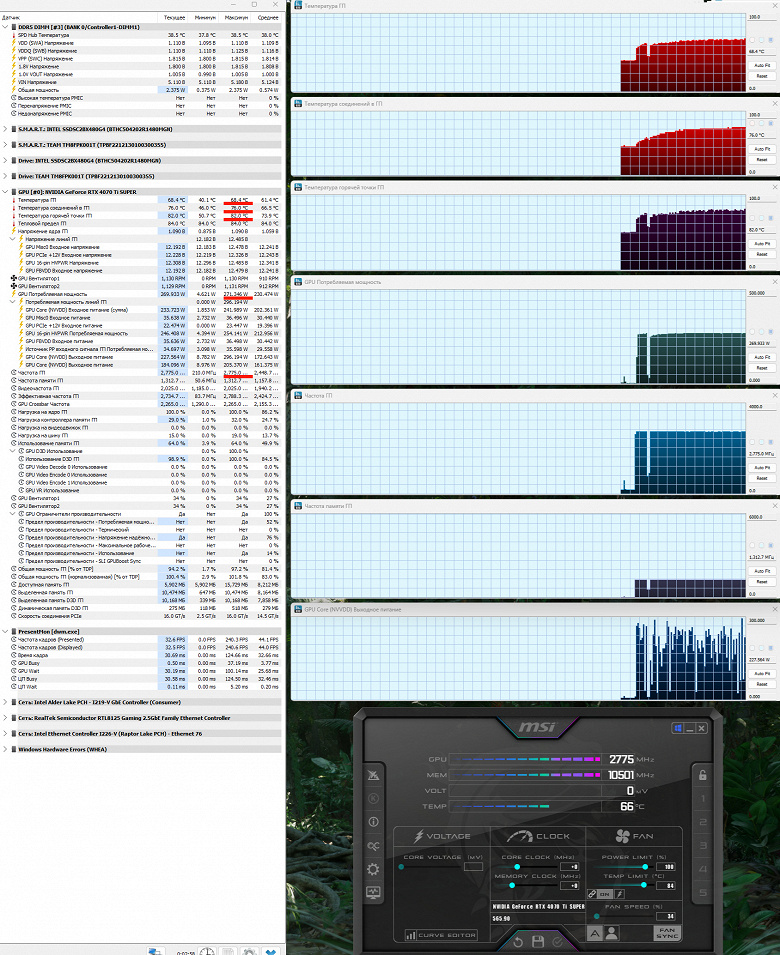

Quiet Mode:

Режим Quiet Показывает почти такое же энергопотребление (271 Вт), но обороты вентиляторов снизились до 1130 об/мин, поэтому нагрев ядра достиг 68 °C, а памяти — 76 °C. Тем не менее, это хороший результат для карт подобного уровня. Наибольшая температура горячей точки графического процессора составила 82 °C.

Шум

Для измерения шума помещение необходимо изолировать, устранить реверберации. Изучаемый системный блок не имеет вентиляторов и не создает механических шумов. Базовый уровень шума составляет 18 дБА, это шум комнаты и самого прибора для измерения шума. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• В двухмерном режиме ожидания открыт веб-браузер с сайтом ixbt.com, окно программы Microsoft Word и несколько программ для общения в сети Интернет.
• Режим двухмерного просмотра фильмов использует SmoothVideo Project для аппаратного декодирования и вставки промежуточных кадров.
• Тест FurMark применяется при режиме 3D с максимальной нагрузкой на видеоускоритель.

Уровни шума оцениваются следующим образом:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В простое режимы Performance Mode и Quiet Mode В двухмерном варианте температура не превышала 31 градуса по Цельсию, вентиляторы оставались неактивными, а шум соответствовал уровню фона — 18 децибел.

Во время просмотра фильма с аппаратной обработкой данных изменений не наблюдалось.

В режиме максимальной нагрузки в 3D температура в Performance Mode Максимальная температура достигала 64 градуса Цельсия по ядру и 72 градуса по памяти. Вентиляторы при этом раскручивались до 1456 оборотов в минуту, шум вырастал до 29,0 децибел: это все еще тихое значение.

Аудиозапись шума под нагрузкой — здесь.

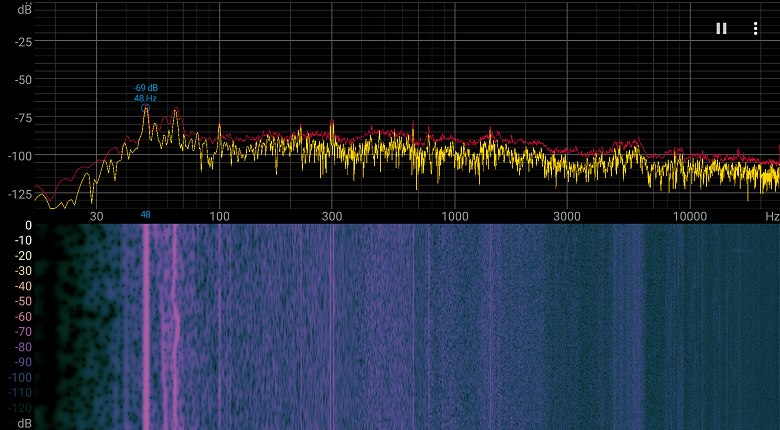

Спектрограмма шума достаточно ровная.

В режиме Quiet Mode Температура ядра и памяти составила 68 и 76 градусов Цельсия соответственно. Вентиляторы работали со скоростью 1130 оборотов в минуту, а шум составлял 24,2 дБА — уровень шума крайне низкий.

Тепло, производимое картой, частично удерживается в корпусе системного блока, поэтому корпус с эффективной вентиляцией очень важен.

Подсветка

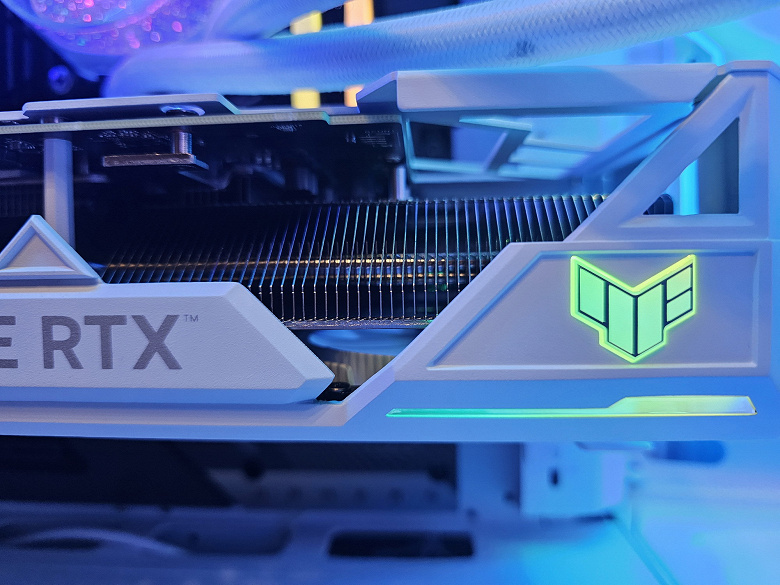

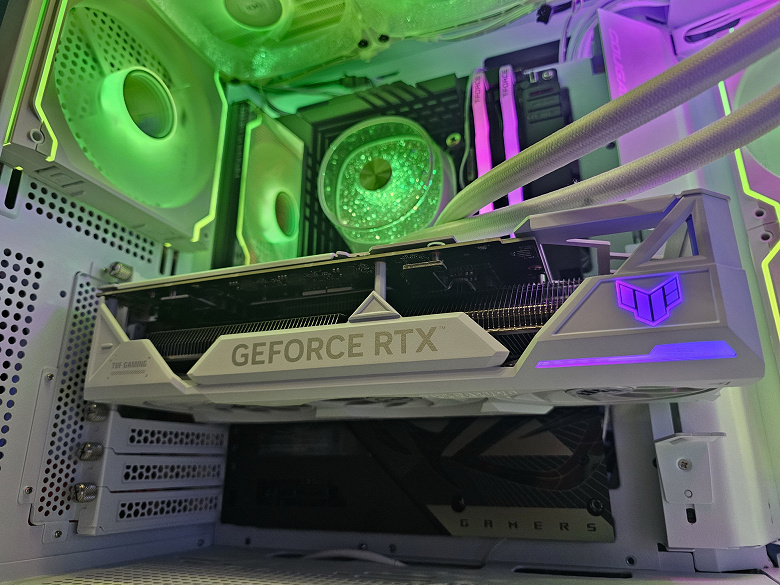

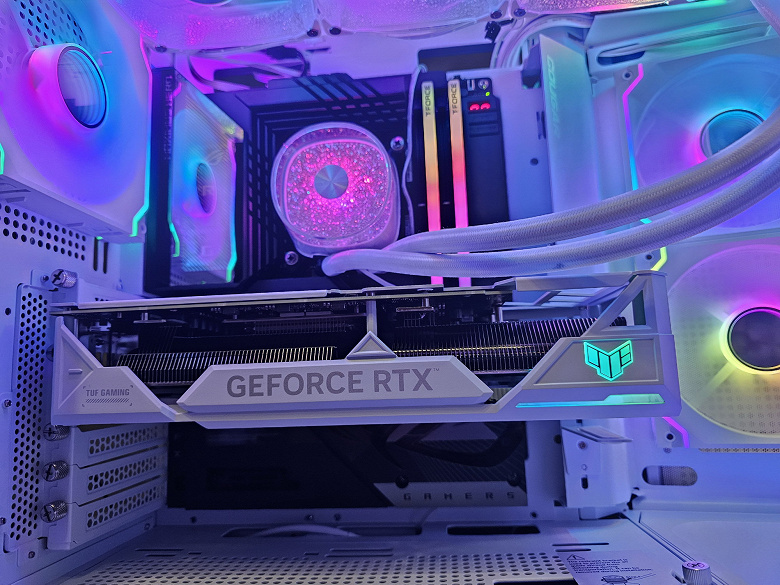

На карте видна только подсветка логотипа семейства TUF на верхней части.

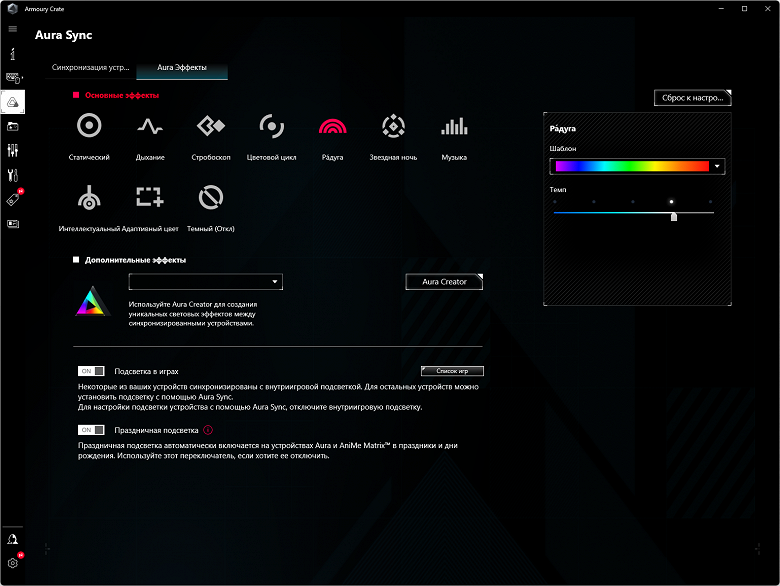

Регулировать подсветку можно с помощью программы от Asus под названием Armoury Crate.

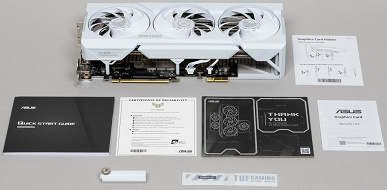

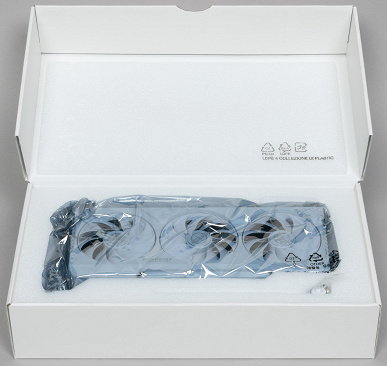

Комплект поставки и упаковка

В комплект входит не только краткое руководство по эксплуатации, но и раздвижная подставка/отвертка, фирменная стяжка, а также картонный сувенир.

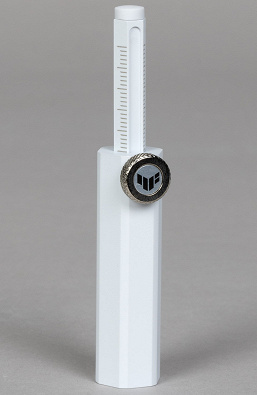

Поставка/отвертка для видеокарты, прилагаемая к комплекту, может помочь предотвратить провисание карты, но скорее будет использоваться в качестве отвертки. На выдвижном стержне есть риски для измерения длины в сантиметрах. Конструкция фиксируется в раздвинутом виде боковым винтом. Максимальная высота подставки — 14 см, поэтому она не подойдет для всех корпусов.

Результаты тестирования, конфигурация

Список инструментов тестирования

В ходе всех игровых тестов применялся максимальный уровень качества графики.

• Чёрный Миф: Укунга (Игра Науки/Игра Науки).
• Cyberpunk 2077 от Софтклаба и CD Projekt RED, обновление 2.01 (сентябрь 2023).
• Сага Сени: Ад в II части (Ниндзя Творчество/Игры Xbox)
• Call of Duty: Современная Война II (Инфинити Ворд/Активизн).
• Alan Wake 2 (Remedy/Epic Games)
• «Ретро и Кланк: Разлом миров» от Insomniac Games, Sony и Софтклаба.
• Призрак Цусимы: Директёрская версия (Сьюкер Панч Продакшнс / Sony Interactive).
• Наследие Хогвартса (Аваланч Софтвар/Уорнер Броз)
• Avatar: Frontiers of Pandora (Ubisoft)
• Atomic Heart (Mundfish/VK)

Результаты тестов по стандарту без аппаратной трассировки лучей при разрешении 1920×1080, 2560×1440 и 3840×2160.

Результаты тестов с активированной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160.

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com Показывает сравнение возможностей видеокарт.

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг рассчитан на основе всех тестов без применения технологий трассировки лучей. Нормирование рейтинга выполнено относительно наименее производительного ускорителя из данной группы карт — Arc A310 (скорость и возможности Arc A310 приняты за 100%). Рейтинги составляются по 30 регулярно исследуемым видеокартам в рамках проекта. Лучшая видеокарта месяцаДля исследования отобрана группа видеокарт, состоящая из GeForce RTX 4070 Ti Super и его соперников.

С учетом того что GeForce RTX 4070 Ti Super ориентирован на разрешение 4К, составили рейтинг, рассчитанный… только при использовании разрешения 3840×2160.

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
03	RX 7900 XTX 24 ГБ, 2500—2990/20000	4350	392	111 000
04	RTX 4080 16 ГБ, 2505—2625/22400	4138	336	123 000
05	Asus TUF RTX 4070 Ti Super BTF, разгон до 2955/23600	3844	349	110 000
06	Asus TUF RTX 4070 Ti Super BTF, 2640—2805/21000	3731	339	110 000
07	RX 7900 XT 20 ГБ, 2400—2900/20000	3700	381	97 000
08	RTX 4070 Ti Super 16 ГБ, 2610—2805/21000	3688	376	98 000

В классических играх без технологий RT и динамического масштабирования GeForce RTX 4070 Ti Super обходит GeForce RTX 4070 Ti примерно на 9%, а Radeon RX 7900 XT незначительно его опережает. Карта Asus быстрее обоих, но даже с максимальным разгоном не достигает уровня GeForce RTX 4080. Самой быстрой стала Radeon RX 7900 XTX, которая по цене соперничает с рассматриваемой картой Asus.

1. Рейтинг iXBT.com с учётом RTX/DLSS/FSR

Рейтинг основан на результатах прохождения десяти тестов, где применяются технологии трассировки лучей и одновременно Nvidia DLSS, AMD FSR или Intel XeSS. Нормализацию рейтинга выполняют по наименее производительному ускорителю в данной группе — Arc A310 (скорость и возможности Arc A310 принимают за 100%).

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
03	RTX 4080 16 ГБ, 2505—2625/22400	6903	561	123 000
04	Asus TUF RTX 4070 Ti Super BTF, разгон до 2955/23600	6424	584	110 000
05	Asus TUF RTX 4070 Ti Super BTF, 2640—2805/21000	6225	566	110 000
06	RTX 4070 Ti Super 16 ГБ, 2610—2805/21000	6177	630	98 000
08	RX 7900 XTX 24 ГБ, 2500—2990/20000	5083	458	111 000
10	RX 7900 XT 20 ГБ, 2400—2900/20000	4345	448	97 000

Предположим, что большинство продвинутых пользователей, готовящих заплатить высокую цену за подобные ускорители, будут использовать в играх максимальные настройки графики, включая трассировку лучей. В этом случае все конкуренты от AMD значительно отстают. GeForce RTX 4070 Ti Super в среднем опережает GeForce RTX 4070 Ti почти на 11%, но уступает 13% старшему GeForce RTX 4080. Благодаря фабричному и ручному разгону карта Asus приблизилась к GeForce RTX 4080, но разница между ними всё равно значительна.

Рейтинг полезности

Рейтинг полезности Полученные показатели можно получить, если поделить значения предыдущих рейтингов на цены соответствующих ускорителей. на январь 2025 годаС учетом ориентации GeForce RTX 4070 Ti Super на разрешение 4К, был составлен рейтинг. только при использовании разрешения 3840×2160.

1. Вариант рейтинга полезности без включения RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
06	RX 7900 XTX 24 ГБ, 2500—2990/20000	392	4350	111 000
10	RX 7900 XT 20 ГБ, 2400—2900/20000	381	3700	97 000
11	RTX 4070 Ti Super 16 ГБ, 2610—2805/21000	376	3688	98 000
19	Asus TUF RTX 4070 Ti Super BTF, разгон до 2955/23600	349	3844	110 000
21	Asus TUF RTX 4070 Ti Super BTF, 2640—2805/21000	339	3731	110 000
22	RTX 4080 16 ГБ, 2505—2625/22400	336	4138	123 000

Radeon RX 7900 XT подешевела и в классических играх стала привлекательнее GeForce RTX 4070 Ti Super, даже Radeon RX 7900 XTX стоит выше в рейтинге. Карта Asus из-за высокой цены оказалась среди худших. Это практически уникальный продукт, требующий специальных плат Asus серии BTF, так как питается он только от них. Таких решений мало, и это сказывается на стоимости.

1. Вариант рейтинга полезности с включением RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
03	RTX 4070 Ti Super 16 ГБ, 2610—2805/21000	630	6177	98 000
08	Asus TUF RTX 4070 Ti Super BTF, разгон до 2955/23600	584	6424	110 000
09	Asus TUF RTX 4070 Ti Super BTF, 2640—2805/21000	566	6225	110 000
10	RTX 4080 16 ГБ, 2505—2625/22400	561	6903	123 000
15	RX 7900 XTX 24 ГБ, 2500—2990/20000	458	5083	111 000
16	RX 7900 XT 20 ГБ, 2400—2900/20000	448	4345	97 000

Включение RT приводит к снижению производительности всей линейки Radeon, а даже дорогой вариант от Asus выглядит привлекательнее, чем самые доступные модели Radeon RX 7900 XT и Radeon RX 7900 XTX.

Выводы

Видеокарта Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White с памятью объемом 16 ГБ. Это необычная видеокарта, стремящаяся отойти от существующих стандартов и, возможно, даже внести свой стандарт в индустрию.

Предложение переносить большинство интерфейсных разъемов на тыльную сторону текстолита (BTF у Asus, Stealth у Gigabyte, Project Zero у MSI) имеет смысл, так как не создает серьезных трудностей и улучшает внешний вид внутренностей компьютера, видимых через стекло или окошко. Однако это изменение касается только форм-фактора ATX, и при наличии достаточного количества совместимых материнских плат и корпусов разных Пользователи от этого не сильно пострадают.

Asus предлагает заменить стандартное питание на собственный разъем на материнской плате. Видеокарта с таким разъемом не подойдет к другой плате из-за отсутствия стандартных креплений для питания. Подобные изменения требуют одобрения ключевых игроков рынка, даже если это новшество пока не оформлено как новый стандарт.

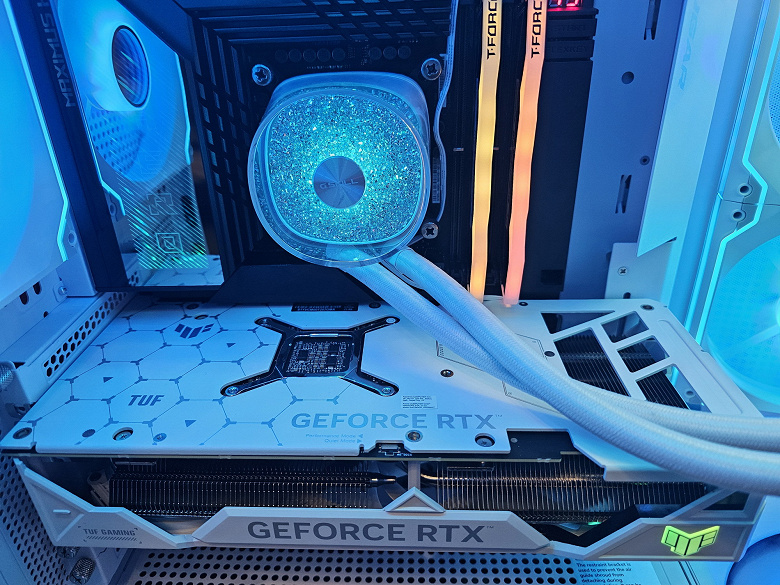

Внешне такое решение привлекательно. ПК на основе концепции BTF (потребуются специфический корпус, материнская плата и видеокарта) можно поставить на стол без стыда и удивить знающих людей практически полным отсутствием проводов в корпусе.

Карта Asus может потреблять до 271 Вт, пиковые значения могут быть выше. Система охлаждения мощная, эффективная и тихая, а в специальном режиме работает очень тихо. Видеокарта довольно большая: её длина почти 31 см, ширина — четыре слота в корпусе. В наличии три порта DP и два HDMI (одновременно можно использовать любые четыре).

Эта карта Asus не оснащена обычными разъемами для подключения питания. Она получает энергию только от материнской платы Asus той же серии BTF. Потому желательно покупать карту и материнскую плату вместе, а также подходящий корпус. .

В комплект входит раздвижная подставка-отвертка. Производитель гарантирует работоспособность карты в течение трёх лет.

GeForce RTX 4070 Ti Super хорошо подходит для игр с максимальной графикой до разрешения 4K, как в традиционных играх без RT, так и в играх с трассировкой лучей, даже без DLSS.

Также стоит отметить поддержку стандарта HDMI 2.1, обеспечивающего вывод изображения 4K с частотой 120 FPS или разрешением 8K через один кабель, аппаратное декодирование видеоданных формата AV1 и технологию RTX IO, которая ускоряет передачу и распаковку данных с накопителей прямо в GPU.

В номинации «Оригинальный дизайн» карта ASUS TUF Gaming GeForce RTX 4070 Ti Super, белый, сверхскоростной (OC), 16 ГБ памяти. получила награду:
