Продолжим изучать характеристики каждой материнской платы, например ее набор периферийных устройств, возможности системы питания, поддержку программного обеспечения и так далее. Напомним, что рассмотрение процессоров – отдельная тема… разделе. Мы здесь тему соревнований CPU не затрагиваем.
Летом 2024 года платформа AMD AM5 претерпела развитие: вышло новое поколение процессоров Ryzen 9xxx (а также расширение линейки с 3D-кешем). Новое поколение системных чипсетов от AMD получило цифру 8 – X870/B850 и так далее.
Сравнение процессорных платформ AM5 разных поколений.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество интерфейсов PCIe, идущих от центрального процессора к чипсету. | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | Производитель может предусмотреть управление через внешний контроллер по усмотрению. | Через внешний контроллер с четырьмя линиями PCIe. | Производитель может добавить контроль через внешний контроллер по своему усмотрению. | Два разъема через отдельный контроллер, подключенный к четырем линиям PCIe. |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * Четыре линии PCIe 4.0 могут быть выделены под контроллер USB4, как на чипсете, так и на процессоре.
Обратите внимание, что X870 расположен рядом с B650/B650E неслучайно. один и тот же чипсет.
Два года назад AMD представила размещение старшего чипсета X670/X670E в виде двух микросхем Promontory 21, соединённых линиями PCIe 4.0. Каждый из этих чипов являлся фактически более младшим решением B650/B650E. Суффикс «E» у тех чипсетов означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16 линий на варианты x8+x8 или x8+x4+x4), в то время как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только один вариант: все 16 линий на слот для видеокарт).
В серии 800 от AMD остались одни и те же процессоры Promontory21, но получили новые наименования. X870 – это по сути тот же B650E (плюс обязательная поддержка USB4)Состоит из одного чипа Promontory21, в отличие от «X-чипсетов», таких как X670/670E, которые состоят из двух Promontory21.
Вернёмся к материнской плате. В нашей лаборатории побывала модель Asus из серии Prime. В данном случае перед нами плата для широкой аудитории без передовых технологий и многочисленных портов, характерных для линеек ROG и TUF Gaming.

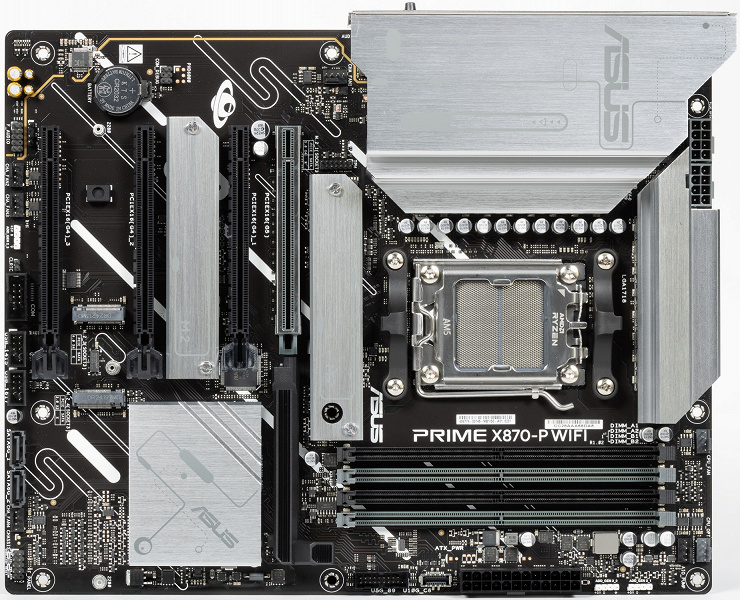

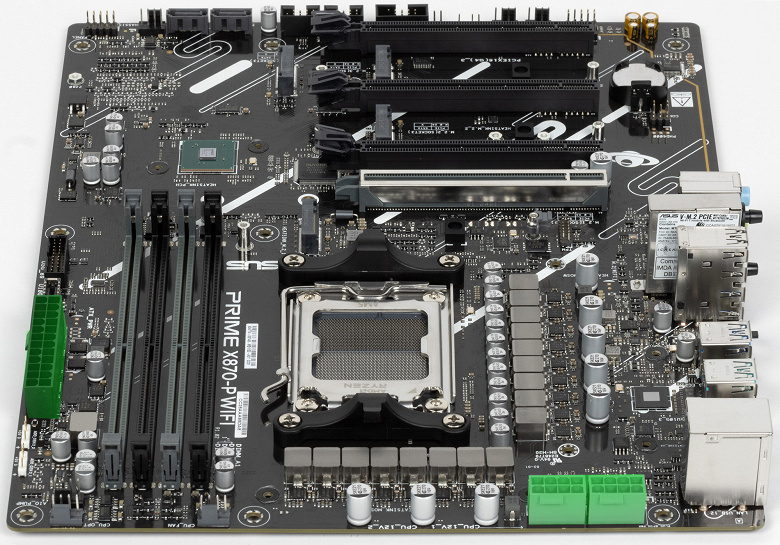

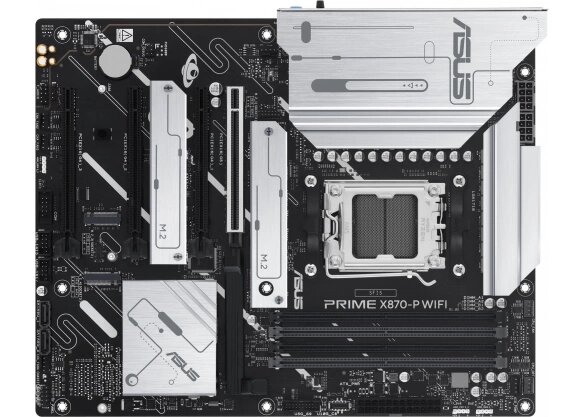

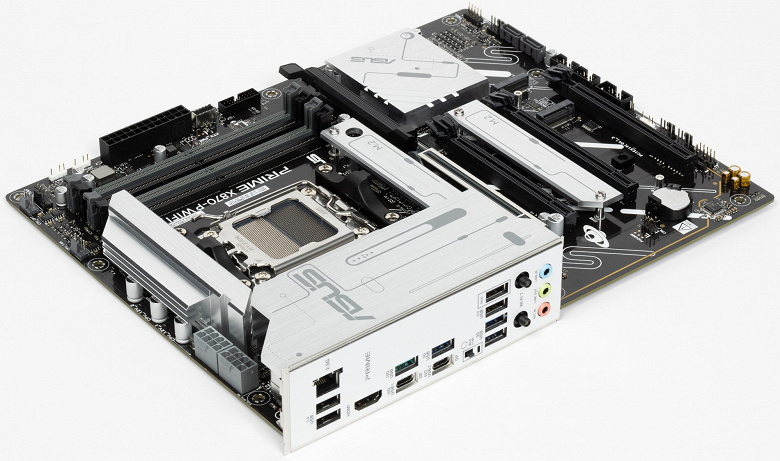

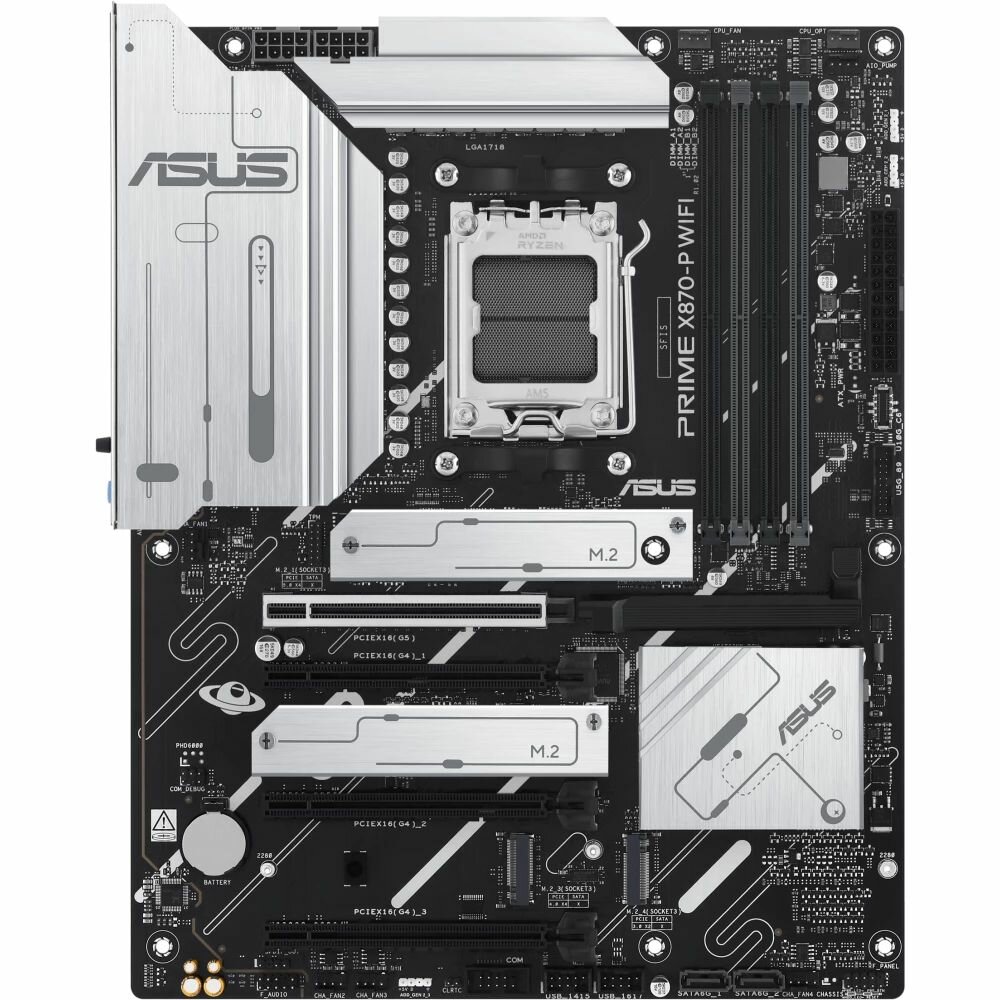

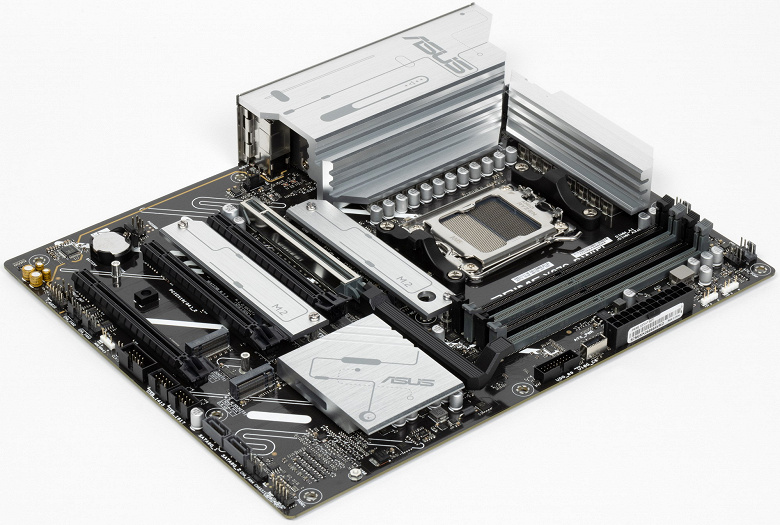

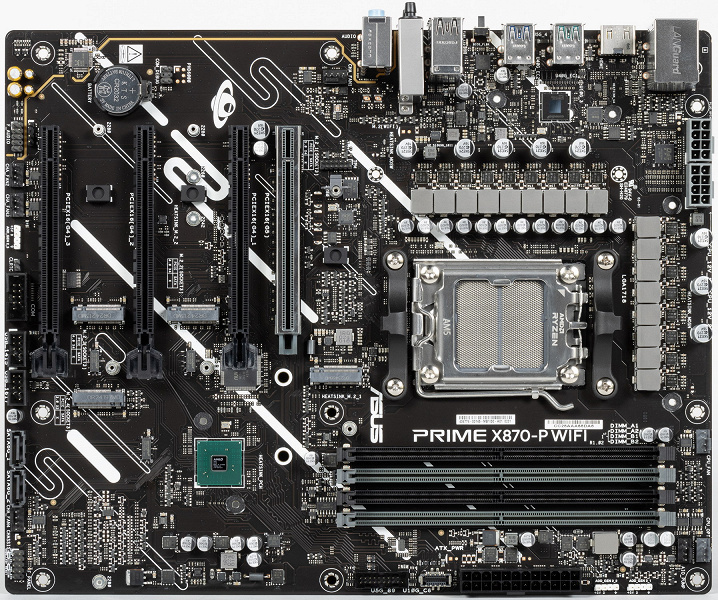

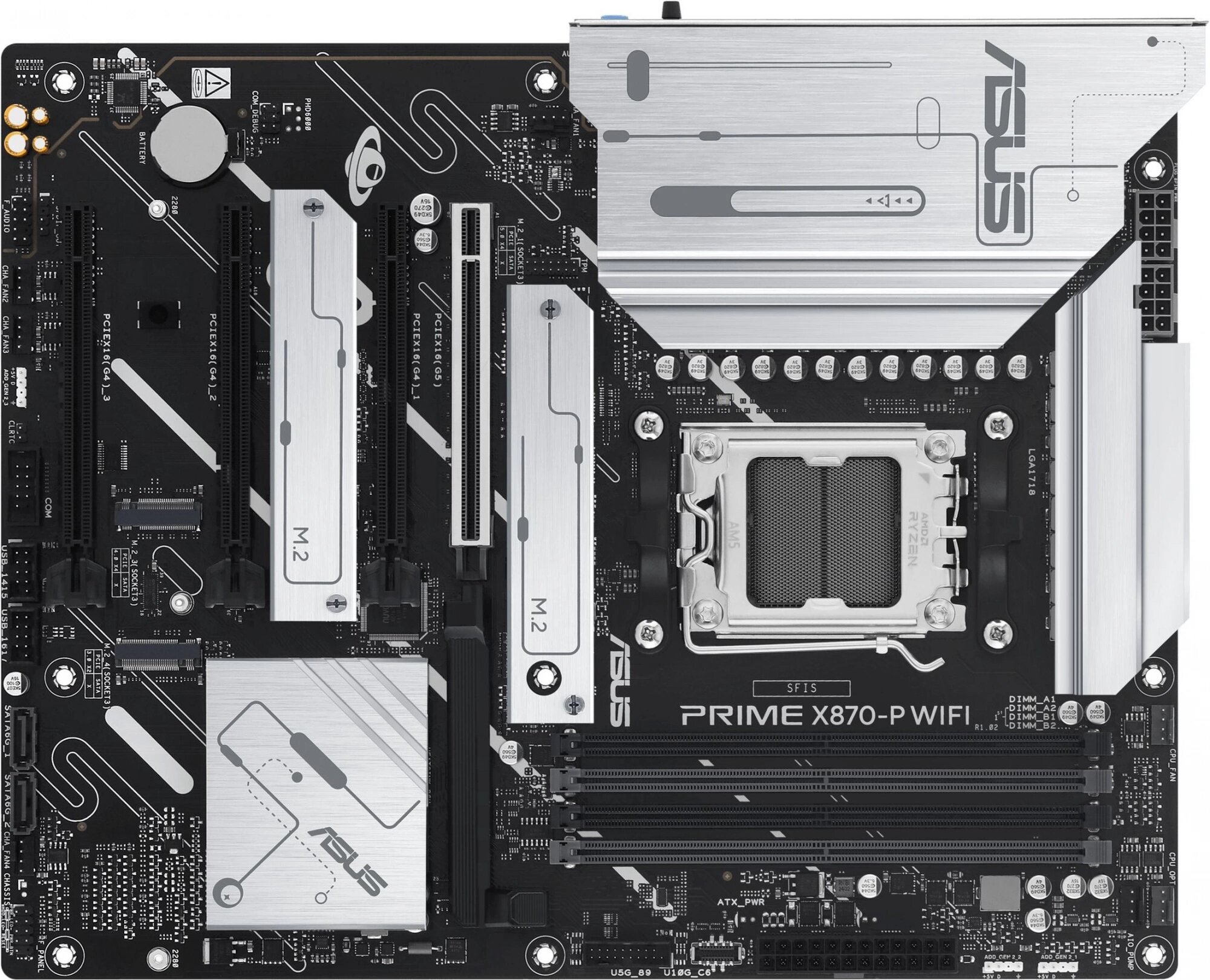

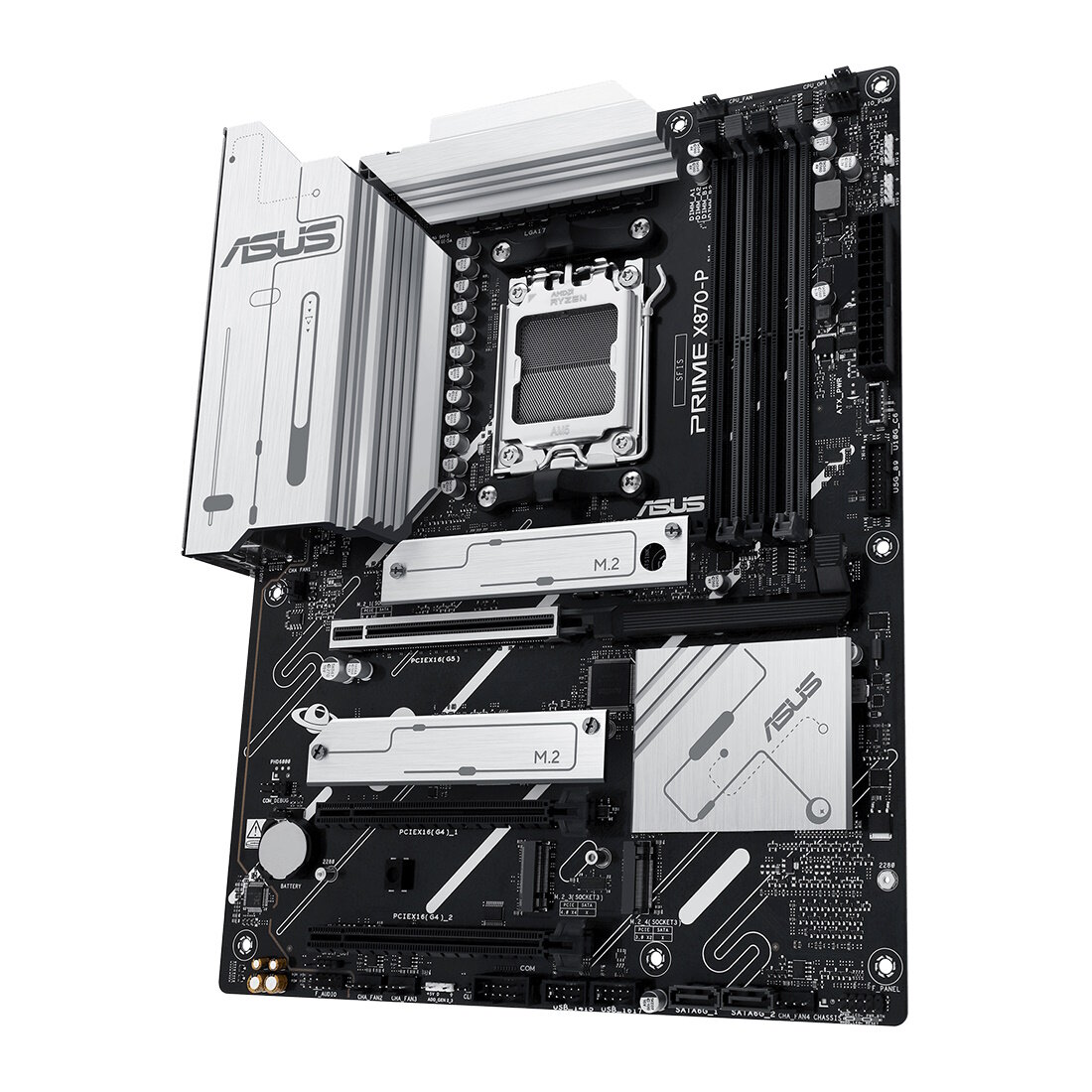

Плата Asus Prime X870-P WiFi перед нами.

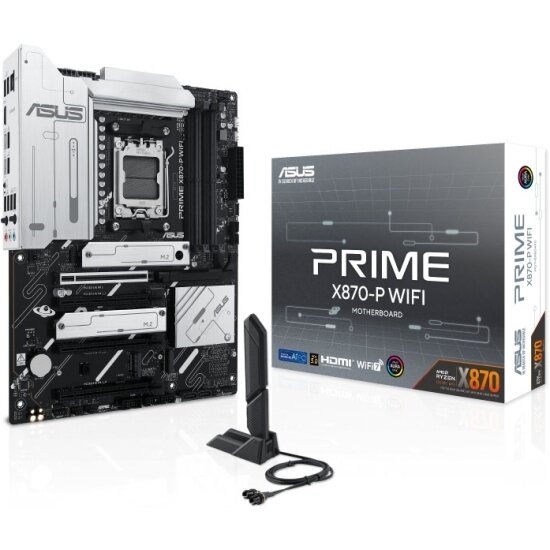

Настольная плата Asus Prime X870-P WiFi упакована в привычный для серии Prime короб из серого и белого цветов. Внутри, под основной платой, находится отдельный отсек с комплектацией.

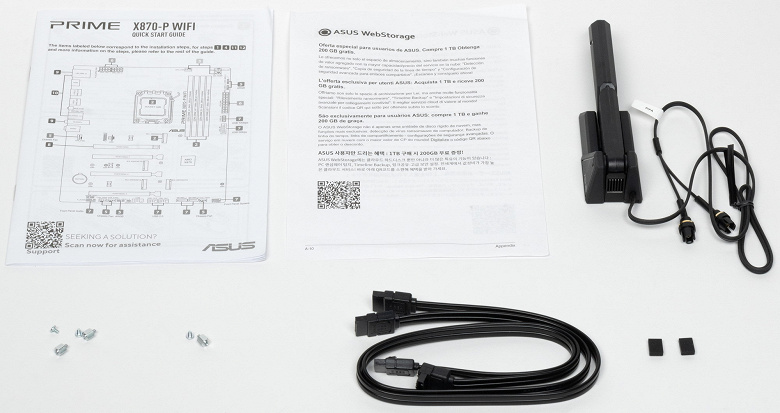

В комплект входит только необходимое, как и ожидается от этой серии устройств: руководство пользователя, SATA кабели, антенна для Wi-Fi модуля и запасные держатели для M.2 слотов.
ПО больше не поставляется, так как последние версии драйверов и утилит устанавливаются с веб-сайта производителя, а не с подобных накопителей. Гнезда для подключения антенны Wi-Fi 7 имеют новый дизайн: штекеры от антенны вставляются и фиксируются пластиковыми замками вместо того, чтобы быть привинченными, как раньше.
На плате предустановлена заглушка на заднюю панель с разъемами.
Форм-фактор
Форм-фактор ATX имеет габариты до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime X870-P WiFi размером 305×244 мм выполнена в форм-факторе ATX и имеет девять монтажных отверстий для установки в корпус.

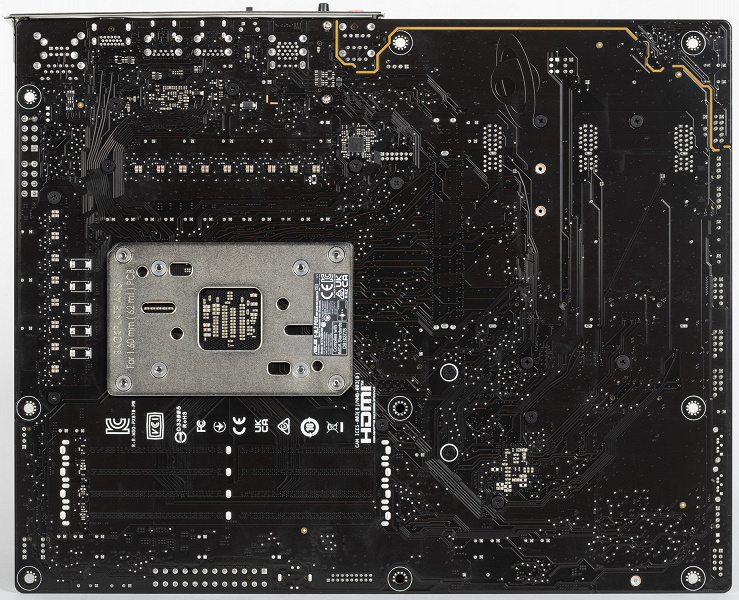

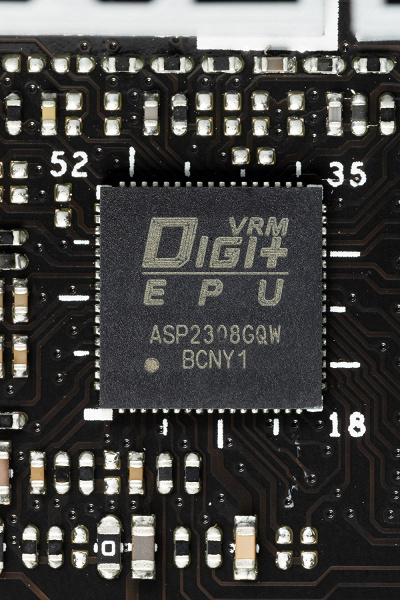

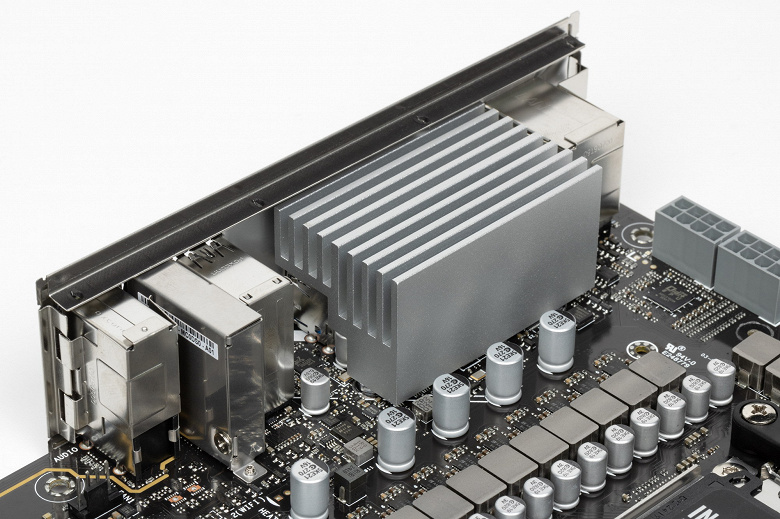

На обратной стороне находятся один из ШИМ-контроллеров и традиционная логика. Текстолит обработан качественно: во всех точках пайки острые концы срезаны, а также отшлифованы. Бэкплейта нет.
Технические характеристики

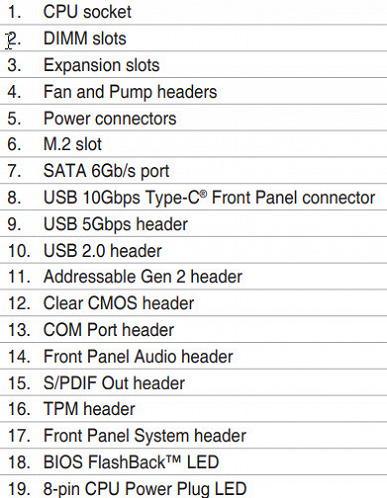

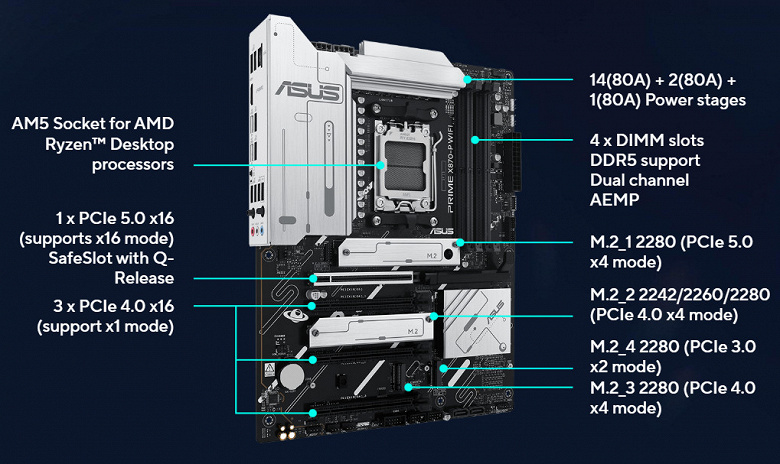

Классический список технических характеристик.
Модуль беспроводной связи MediaTek с поддержкой Wi-Fi 7 и Bluetooth 5.4, работающий в диапазонах 2,4/5/6 ГГц по стандартам 802.11a/b/g/n/ac/ax/be.
1 × PCIe 4.0 x16 (PCIe x16_2,режим x1)*
2 × PCIe 4.0 x16 (PCIe x16_3/4,режим x1)**
1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280)
1 × M.2 (M.2_2, X870, PCIe 4.0 x4 для устройств формата 2242/2260/2280)*
1 × M.2 (M.2_3, X870, PCIe 4.0 x4 для устройств формата 2280)**
1 × M.2 (M.2_4, X870, PCIe 3.0 x2 для устройств формата 2280)***
4 × USB 2.0: 4 порта Type-A (черные) (X870)
2 × USB 3.2 Gen1: внутренний разъем на 2 порта (X870)
3 × USB 3.2 Gen1: 3 порта Type-A (синие) (CPU)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (X870)
1 × USB 3.2 Gen2: 1 порт Type-A (зеленый)(CPU)
2 × USB4: 2 порта Type-C (ASM4242)
1 × USB 3.2 Gen2 (Type-A)
3 × USB 3.2 Gen1 (Type-A)
4 × USB 2.0 (Type-A)
1 × RJ-45
3 аудиоразъема типа миниджек
1 × DisplayPort (выход)
1 × HDMI (выход)
2 антенных разъема
кнопка перепрошивки BIOS — Flashback
2 8-контактных разъема питания EPS12V
Один слот М.2 формата E, предназначен для адаптера Wi-Fi.
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0

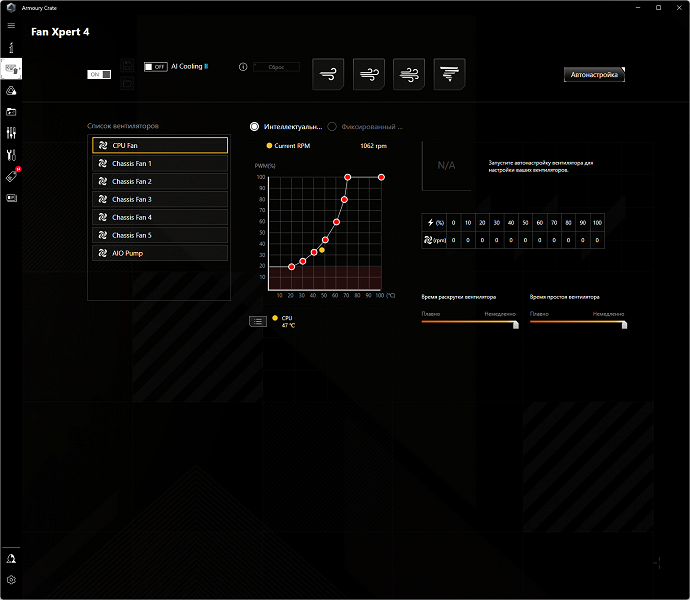

7 разъёмов для подключения четырёхконтактных вентиляторов и водоохлаждающих систем.
3 разъема для подключения адресуемой ARGB-ленты
Один разъем для подключения аудио на переднюю панель корпуса.
1 разъем S/PDIF
1 разъем COM-port
1 разъем для систем безопасности TPM
Вход для подключения управления с передней панели корпуса.
Примечание: * Слот PCIe x16_2 совмещает ресурсы со слотом M.2_2. Дополнительные сведения указаны далее.
** Слоты PCIe x16_3/4 разделяют ресурсы с разъемом M.2_3. Подробнее — в следующем тексте.
*** М.2_4 разделяют ресурсы с портами SATA 1 и 2. Подробности далее.
Функции: чипсет, процессор, оперативная память.

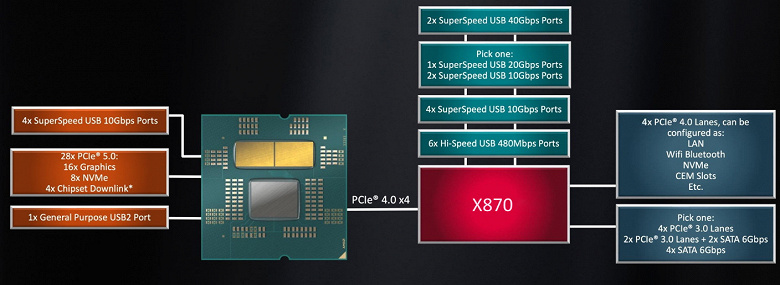

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- Число линий ввода-вывода составляет 28 штук (в том числе PCI-E 5.0; при использовании чипсета A620/B840 поддерживается версия 4.0).
- Четыре линии (в случае чипсета A620/B840 — пониженные до версии 3.0) предназначены для связи с чипсетом.
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- Четыре оставшиеся характеристики могут быть изменены производителями плат.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- Четыре линии (при использовании чипсета A620/B840 снижаются до версии 3.0) предназначены для взаимодействия с чипсетом.
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Четыре остальных параметра могут быть настроены производителями материнских плат по усмотрению.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- Четыре линии (в случае чипсета A620/B840 уменьшены до версии 3.0) предназначены для связи с чипсетом.
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- Два других параметра подлежат выбору производителями плат.
В свою очередь чипсет X870 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 2 портов USB4;
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- Линии PCIe 3.0 могут содержать до четырех разъемов SATA.
Из общего количества необходимо вычесть 4 линии PCIe 4.0 для подключения хаба USB4 – ASMedia ASM4242. Производитель материнской платы может выбрать, чтобы эти линии были взяты с процессора или от чипсета X870. .
В итоге сочетание X870 и Ryzen 7000/9000 даёт:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- Четыре разъема SATA с скоростью передачи данных 6 Гбит/с (подключаются к линии PCIe 3.0 через чипсет).
- На плате поддерживается 8 линий PCIe 5.0 от процессора. 4 линии предназначены для слота М.2, а остальные 4 могут быть использованы для поддержки USB4 или формирования различных комбинаций портов и слотов по выбору производителя материнских плат.
- На плате доступно восемь линий PCI-E версии 4.0, исходящих от чипсета. Возможно формирование различных конфигураций портов и слотов. Четыре линии могут использоваться для поддержки USB4 в зависимости от производителя материнских плат.
- Четыре линии PCI-E 3.0, исходящие от чипсета, позволяют создавать различные конфигурации портов и слотов в зависимости от производителя плат.
В итоге доступно до 18 портов USB, 20 — 4 (линии для поддержки USB4) = 16 свободных линий PCI-E (включая до 4 портов SATA).
Напомню, что чипсет X870E (не X870!) имеет тот же набор портов, что и X670E, плюс поддержку двух портов USB4 через внешний контроллер. Состоит он из двух микросхем, каждая из которых по сути представляет собой X870 (показан на изображении выше).
Процессоры Ryzen 7xxx/8xxx/9xxx совместимы с памятью DDR5, использующей как стандарты Intel XMP (Extreme Memory Profile), так и фирменный AMD профиль Expo.

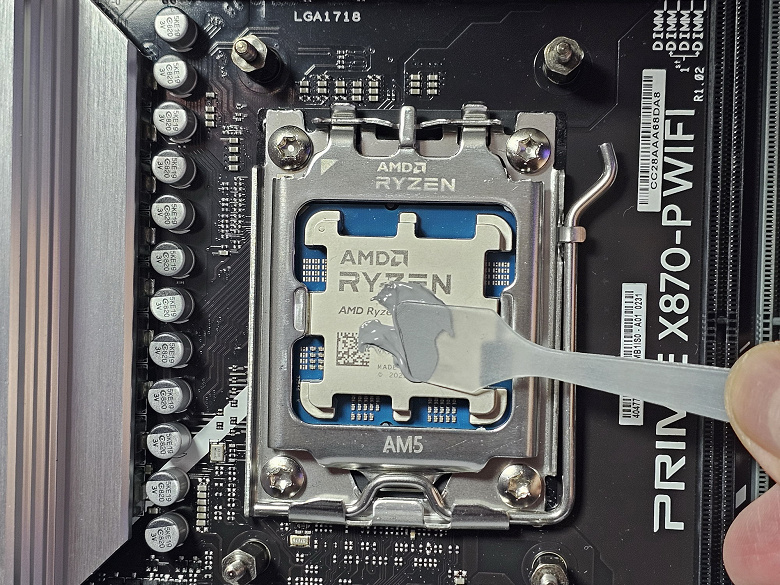

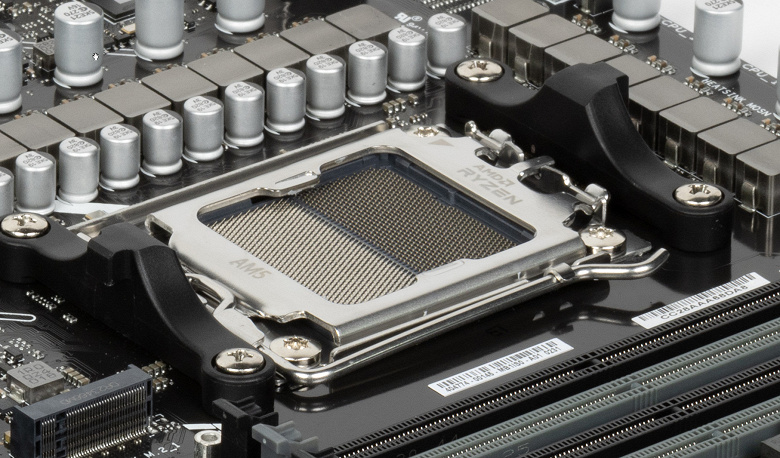

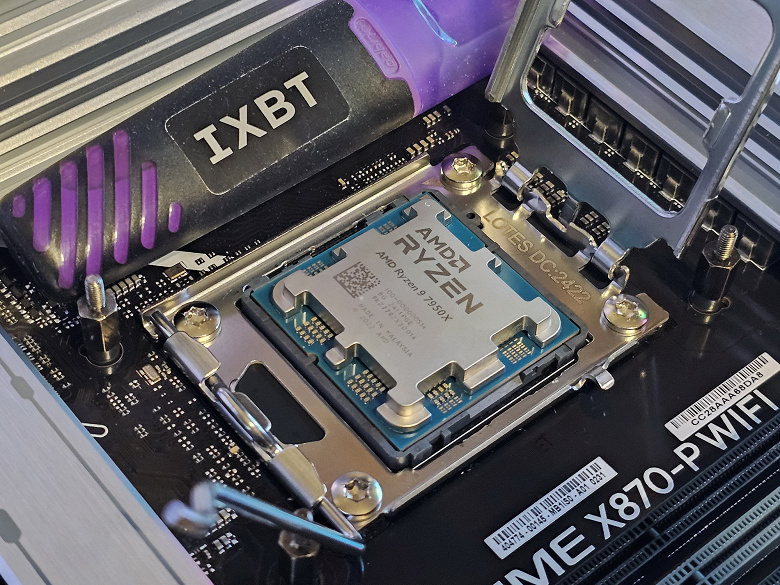

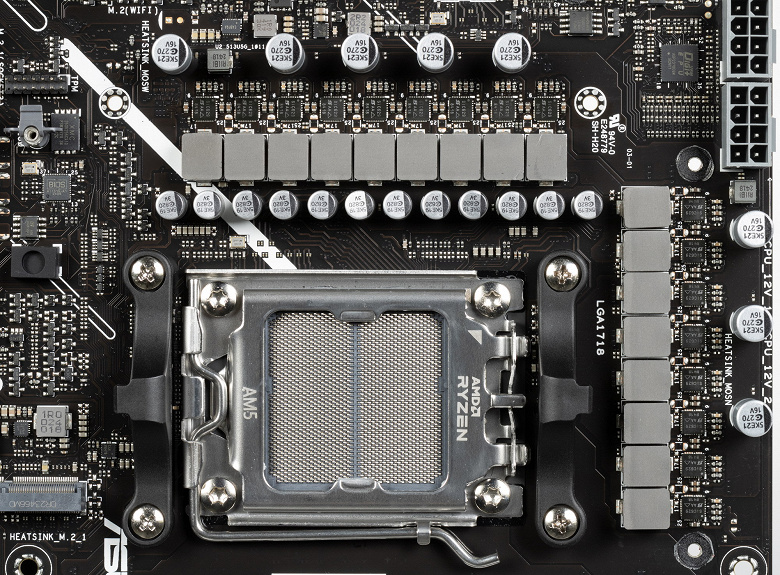

Плата Asus совместима с процессорами AMD серий 7xxx/8xxx/9xxx, устанавливаемыми на сокет AM5.

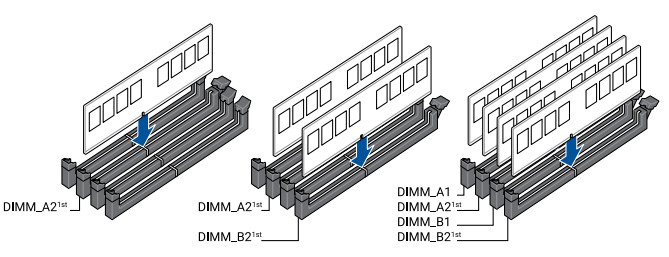

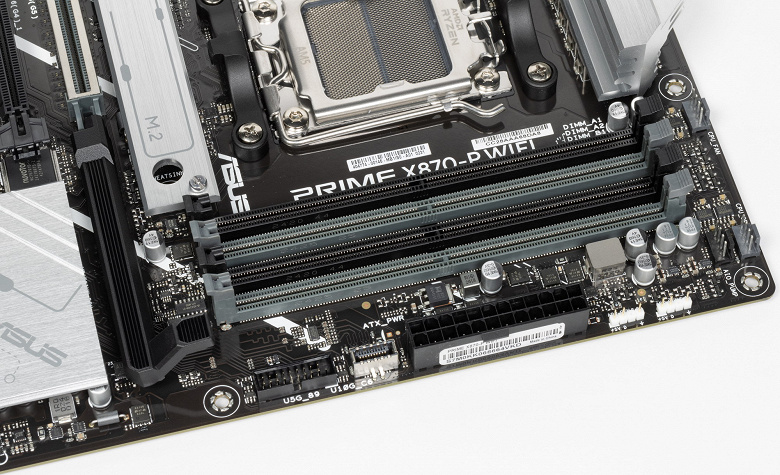

Для монтажа модулей памяти плата имеет четыре слота DIMM. При работе памяти в режиме Dual Channel при использовании двух модулей необходимо установить их в слоты A2 и B2.
Плата совместима с оперативной памятью DDR5 без буфера, емкость которой может достигать 256 ГБ. Поддерживаются профили XMP и Expo.
DIMM-слоты лишены металлической рамки.
Функции по периферии: интерфейс PCIe, разъёмы SATA и поддержка различных устройств.
Ранее исследовались перспективы взаимодействия процессоров X870 и Ryzen, сейчас рассмотрим воплощение этих возможностей на данной материнской плате.
Кроме USB-портов, которые будут рассмотрены позднее, чипсет X870 оснащен 12 линиями PCIe. Рассчитываем, сколько линий отведено для связи с каждым компонентом.
- Переключатель: или слот PCIe x16_2 (1 линия PCIe 4.0); или слот M.2_2 (4 линии PCIe 4.0);
- Переключатель: или слоты PCIe x16_3 (1 линия PCIe 4.0) + PCIe x16_4 (1 линия PCIe 4.0); или слот M.2_3 (4 линии PCIe 4.0);
- Переключатель: или слот M.2_4 (2 линии PCIe 3.0); или порты SATA_1/2 (2 линии PCIe 3.0);
- Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7927 WIFI/BT (Wireless) (1 линия PCIe 3.0)

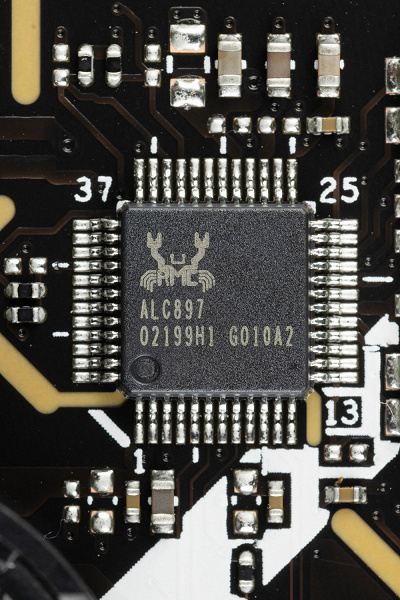

12 линий PCIe заняты: 8 — PCIe 4.0 и 4 — PCIe 3.0. Аудиокодек подключен по протоколу HDA от CPU. Поддержка Bluetooth (при наличии слота M.2 (key E) использует один порт USB 2.0, контроллер подсветки Aura задействует сигнальные линии USB 2.0. Более подробно об этом в разделе «USB-порты».
Далее обратим внимание на работу процессоров в этой конфигурации. Все Ryzen 7xxx/9xxx имеют 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Рассмотрим их распределение.
- Слот PCIe x16_1 имеет 16 линий PCIe 5.0;
- Слот M.2_1 имеет 4 линии PCIe 5.0;
- Хаб USB4 ASMedia ASM4242 потребляет 4 линии PCIe 4.0.

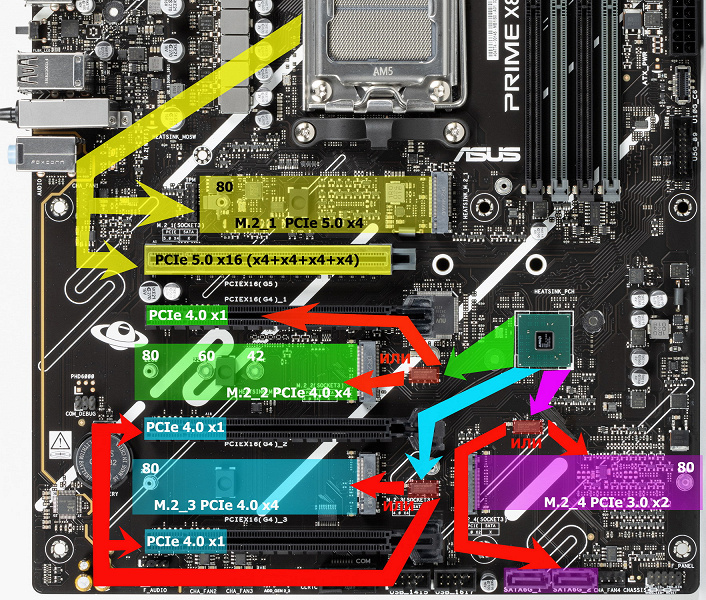

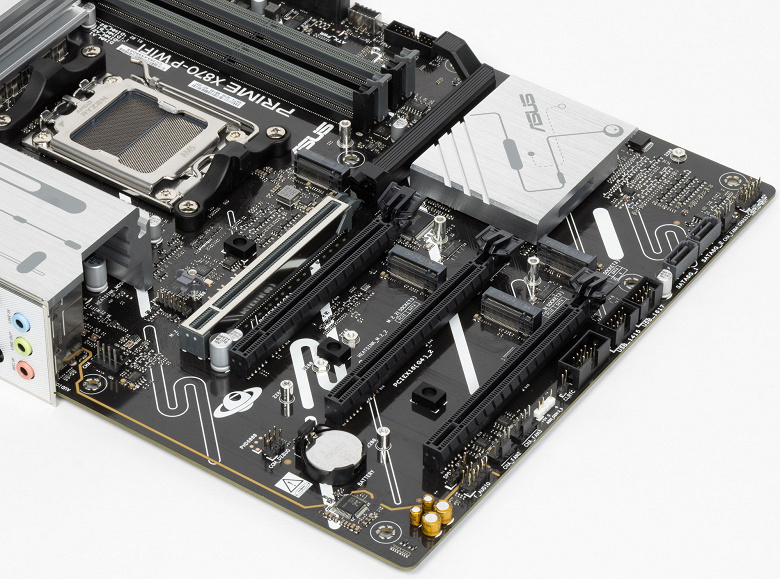

Теперь в целом про слоты PCIe и M.2.

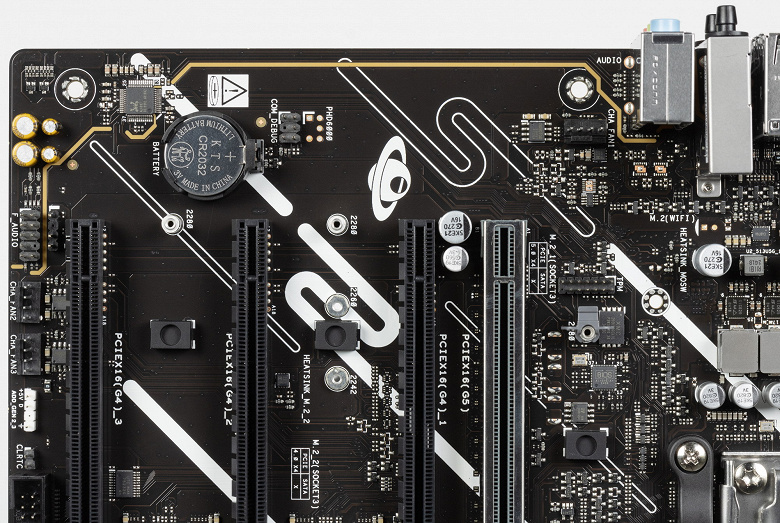

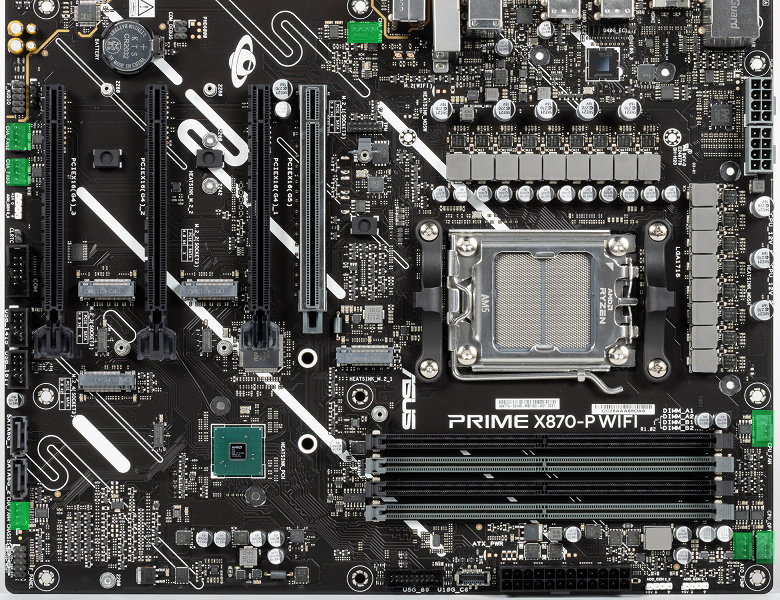

На плате четыре слота PCIe: один PCIe x16_1 для видеокарт или других устройств, и три «длинных» PCIe x16_2/3/4, работающих в режиме х1. Первый PCIe x16_1 подключен к CPU, остальные — к X870 и делят ресурсы с M.2 слотами и портами SATA.
Работа PCIe x16_2 прекращается при занятости слота M.2_2, и наоборот.
Слоты PCIe x16_3/4 и слот M.2_3 взаимоисключающие.

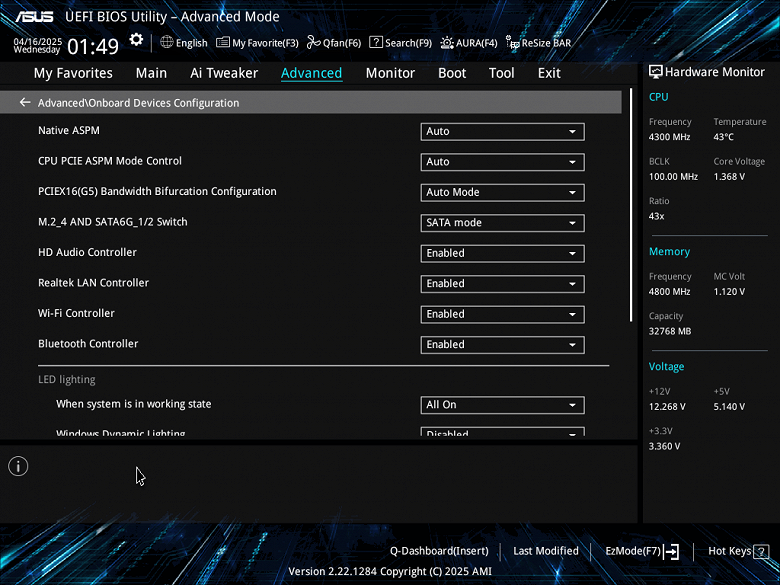

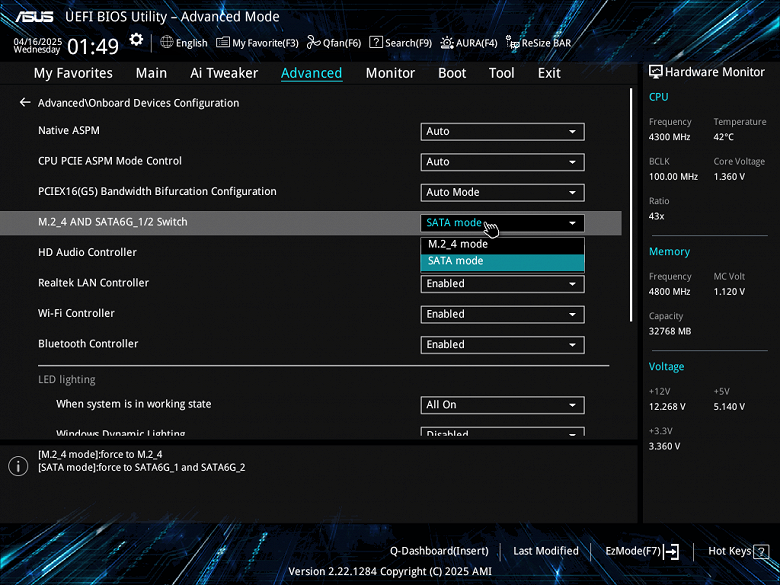

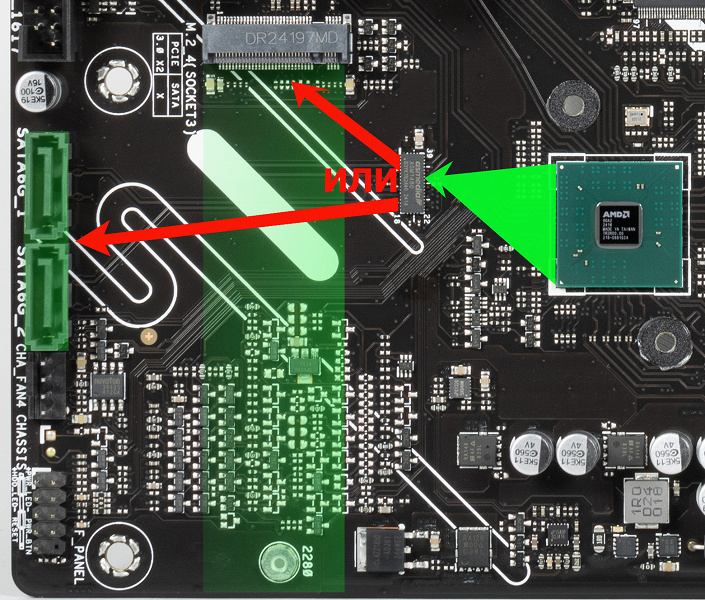

Если заняты порты SATA 1 или 2, слот M.2_4 не функционирует (при занятом M.2_4 оба порта SATA отключаются).

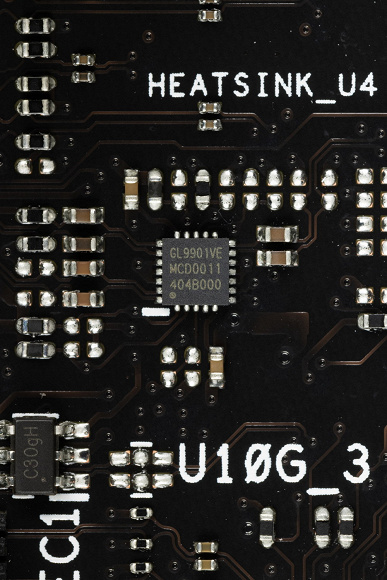

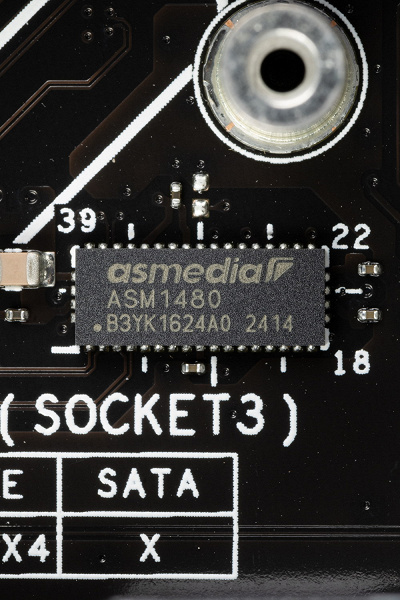

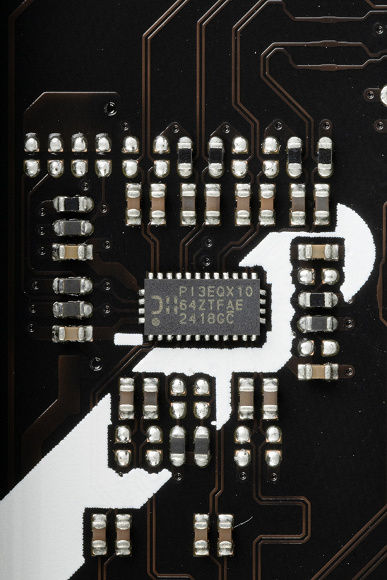

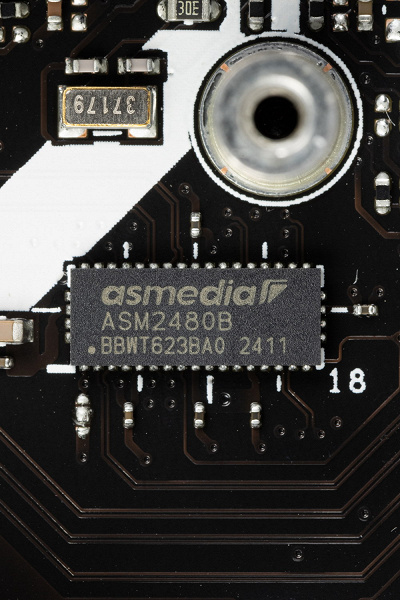

Переключение слотов PCIe и M.2 осуществляется с помощью мультиплексоров компании ASMedia.

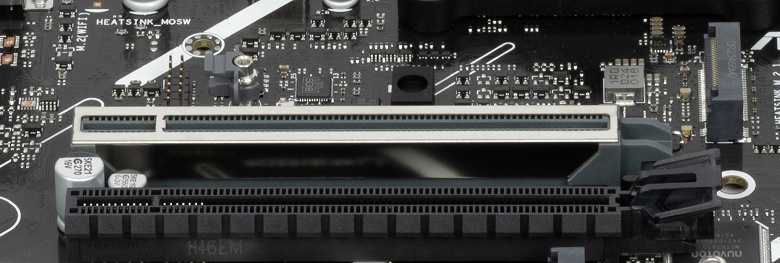

Первый PCI Express x16_1 слот оснащен металлическим каркасом из нержавеющей стали для повышения надёжности и защиты от электромагнитных помех.
Для извлечения карт расширения из первого слота служит рычаг Q Release.

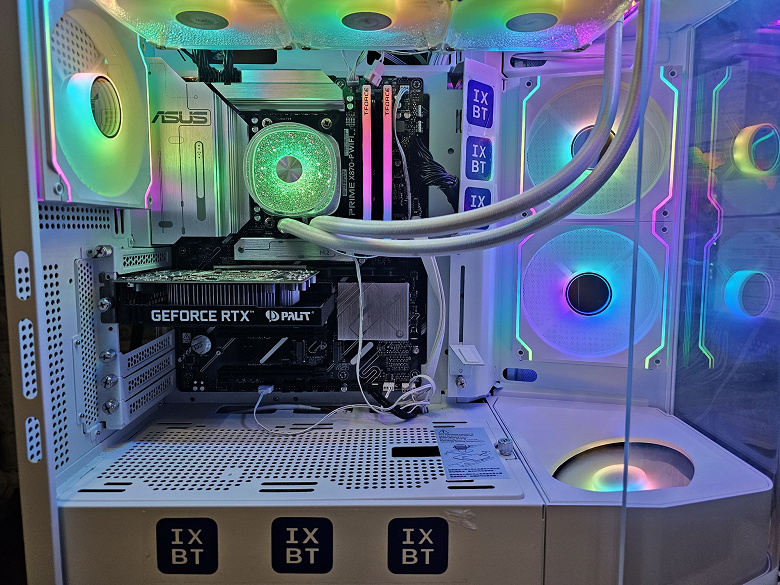

С помощью матплаты можно установить систему охлаждения любого объема.
В плате отсутствуют усилители сигналов PCIe и внешний тактовый генератор.
На очереди — накопители.

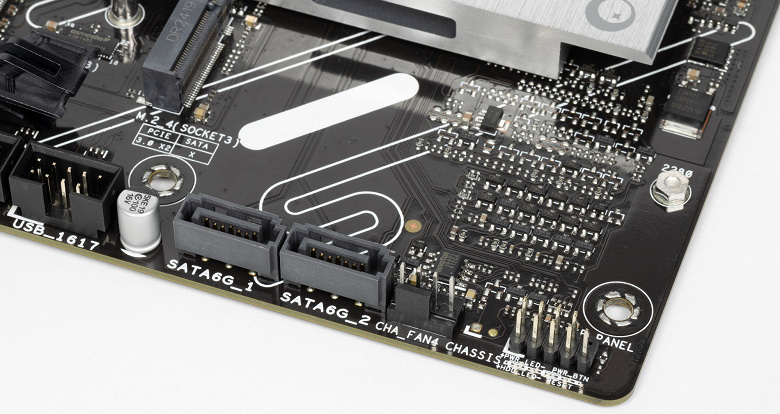

На плате два разъема Serial ATA со скоростью 6 Гбит/с и четыре слота для накопителей формата M.2.

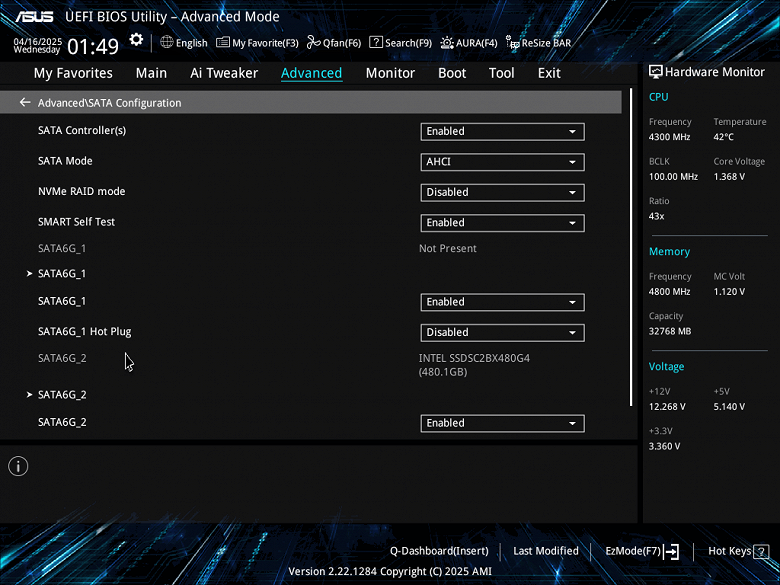

Два порта SATA версии 1,2 интегрированы в чипсет X870 и позволяют настроить RAID. Обратите внимание, что оба порта совмещают ресурсы с разъёмом M.2_4.
На материнской плате четыре разъема типа М.2.

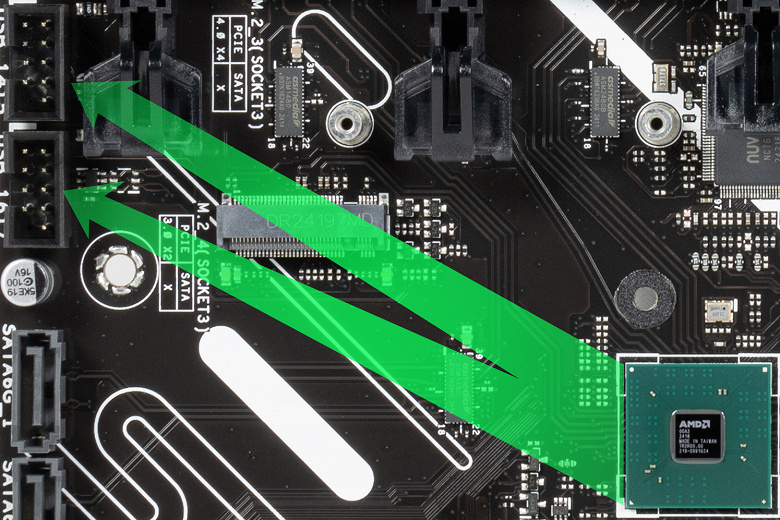

Слоты M.2_2, M.2_3 и M.2_4 получают информацию от чипсета X870 (PCIe 4.0), а слот M.2_1 — от процессора (PCIe 5.0). Все слоты функционируют с модулями. только С разъёмом PCIe, устройства поддерживают размеры модулей: 2280. Слоту M.2_2 доступны ещё размеры 2242 и 2260. RAID можно настроить на всех M.2.
Три слота M.2, работающие с данными от X870, разделяют ресурсы с разъемами PCIe x16_2/3/4 и портами SATA, как указывалось ранее.

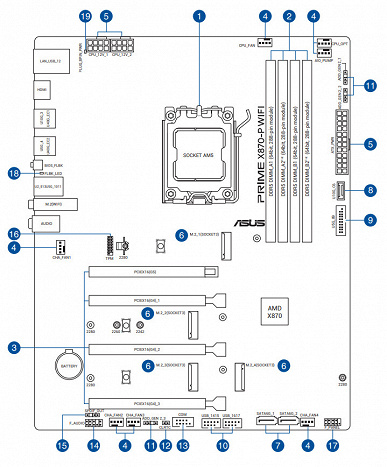

Если изучить схему распределения слотов/портов, то станет очевидным еще одно условие работы портов/слотов: M.2_4 разделяет ресурсы с портами SATA. Для автоматического переключения ресурсов в этом случае необходимы мультиплексоры ASM2480 от ASMedia.

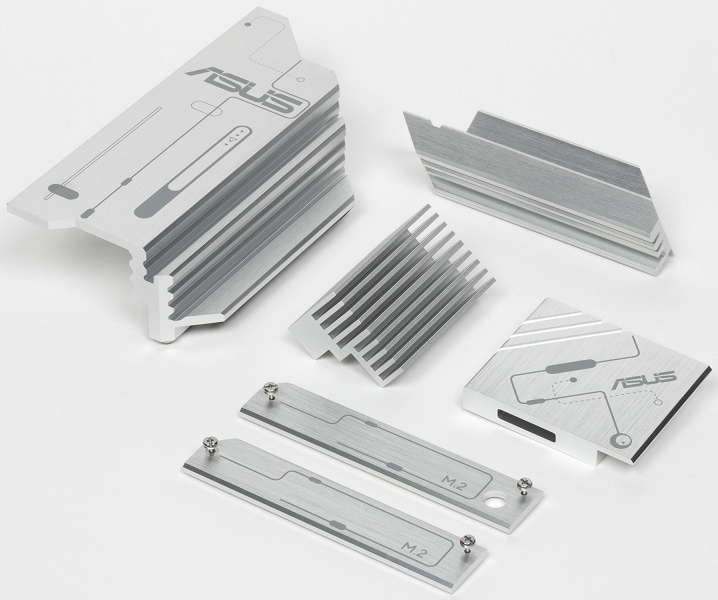

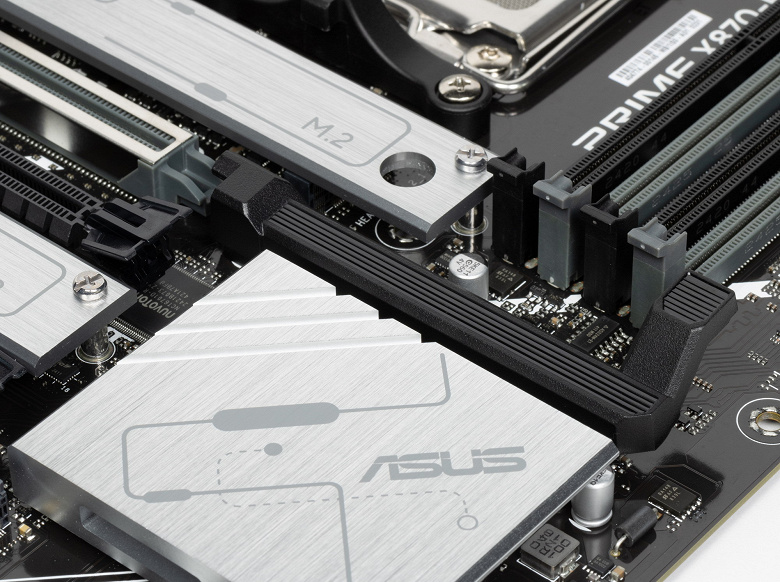

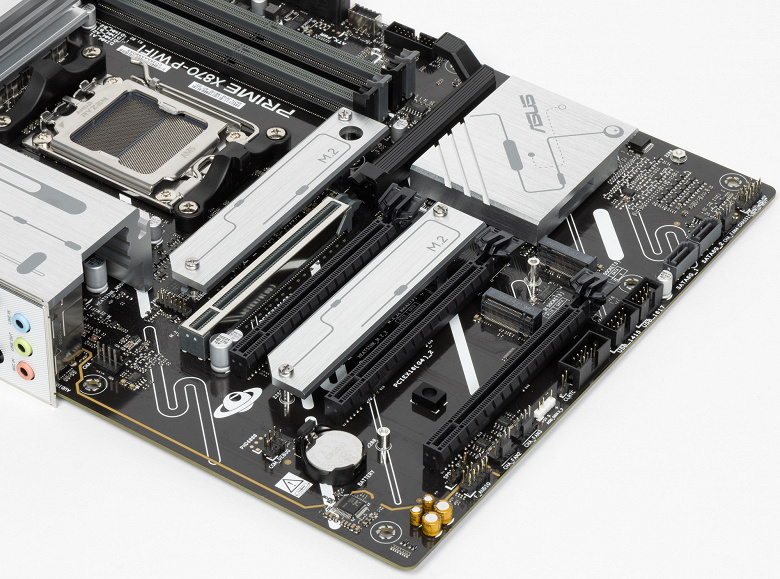

На плате установлено четыре слота M.2, первые два оборудованы отдельными радиаторами, остальные два — нет.

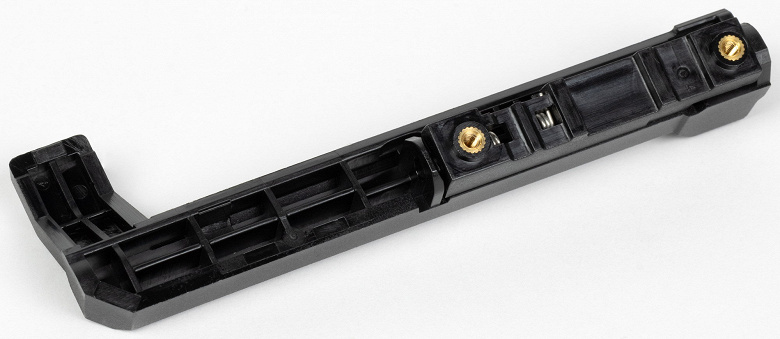

Крепление накопителей M.2 осуществляется с помощью поворотных замков на стойках, запасные из которых входят в комплект поставки.

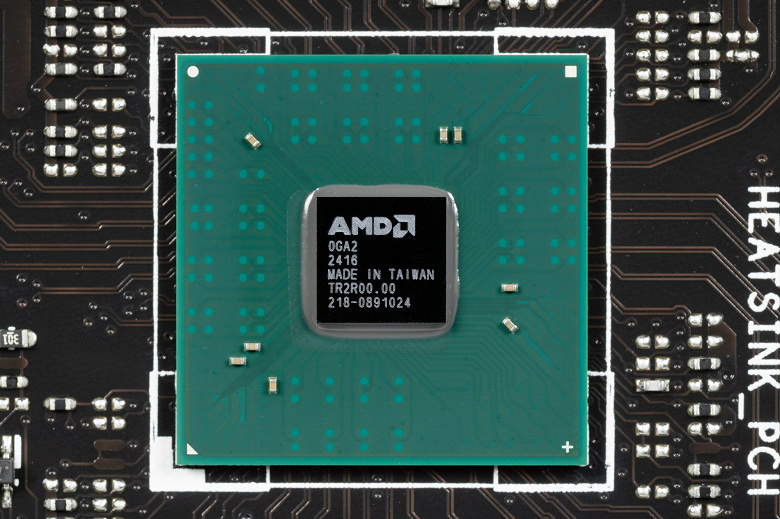

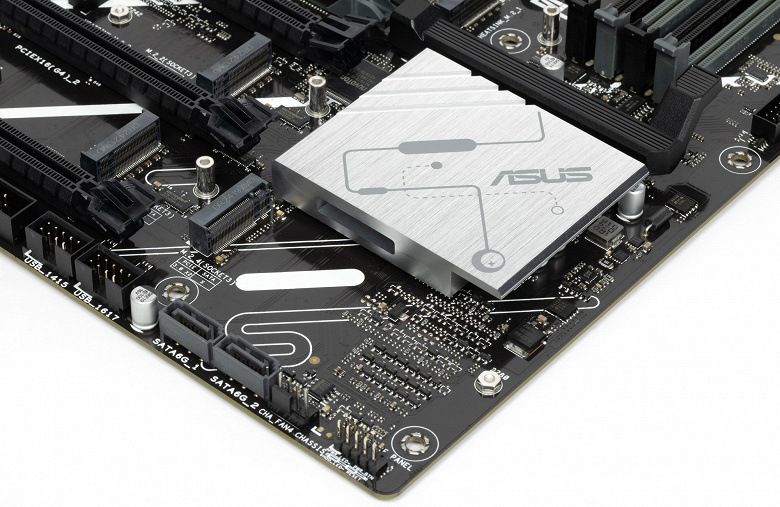

Важно также обратить внимание на то, что охлаждение системного чипсета отличается от охлаждения модулей в слотах M.2.
Другие особенности на плате

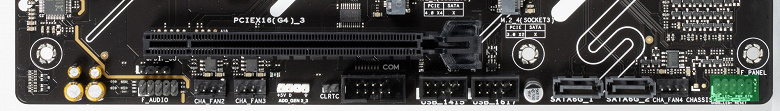

О других элементах платы поговорим далее. Кнопки включения и сброса отсутствуют.
Оплата достаточно обычная, не предназначена для игр или разгона. В связи с этим отпадает необходимость в аппаратных функциях, полезных только для энтузиастов разгона.

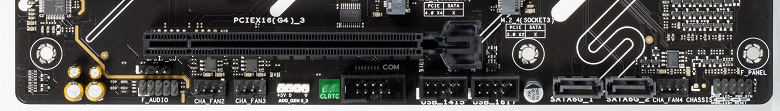

Конечно, скинуть настройки CMOS можно при помощи специальной перемычки (джампера).

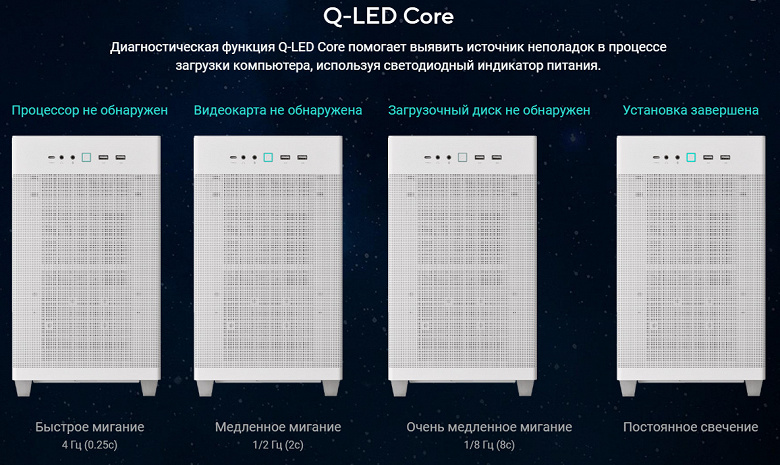

На плате имеются специальные световые индикаторы, сигнализирующие о неполадках в системе. Сам по себе набор таких индикаторов не присутствует на плате.
Традиционного табло POST-кодов (или Q-code) нет.

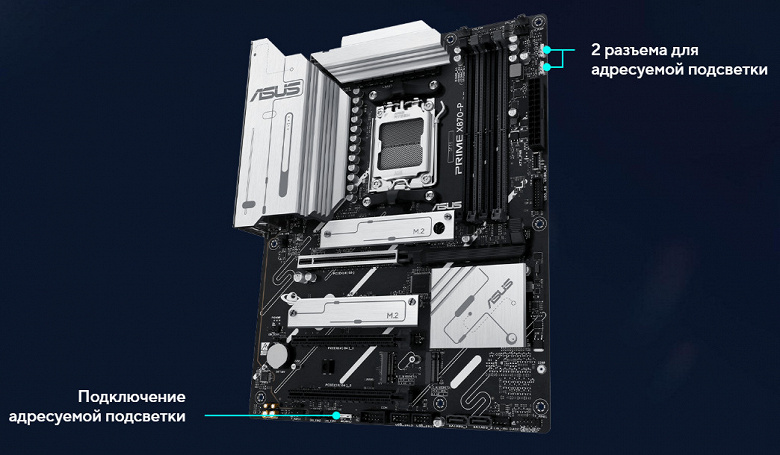

Материнская плата также поддерживает подключение RGB-подсветки. Для подключения адресуемых (5 В, 3 А, до 15 Вт) ARGB-лент и устройств имеются 3 разъема. Разъемы расположены на противоположных сторонах платы. Для неадресуемых (12 В, 3 А, до 36 Вт) RGB-лент и устройств разъёмов нет.
Все материнские платы с поддержкой подсветки подключаются по одним и тем же схемам.

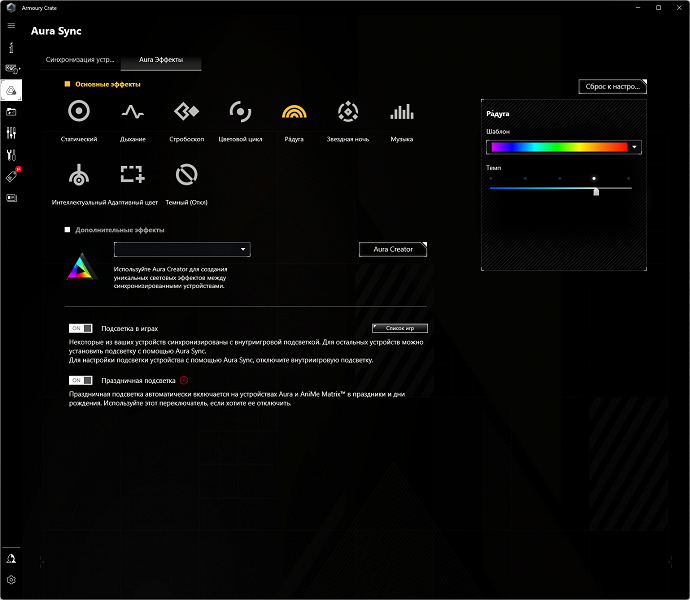

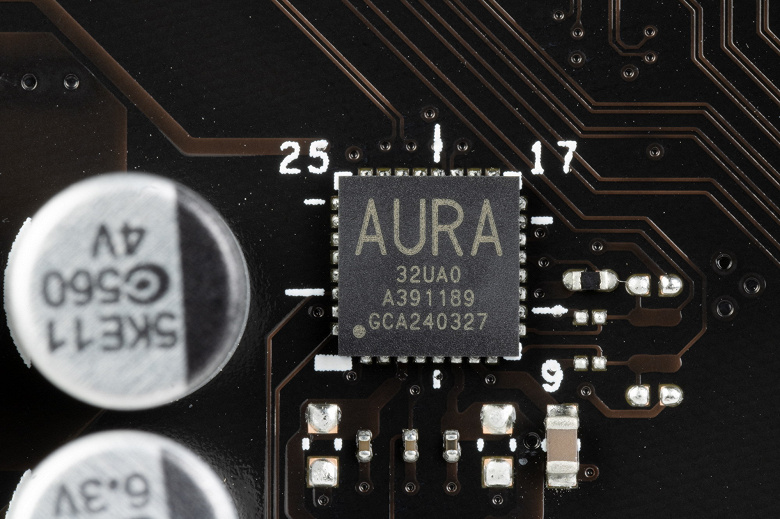

На материнских платах Asus контроль за синхронизацией освещения реализует контроллер, обозначенный как Aura.
Конечно, предусмотрены и стандартные разъемы FPanel для подсоединения проводов к лицевой части (иногда верхнему, боковому, а также комбинированному расположению) корпуса.

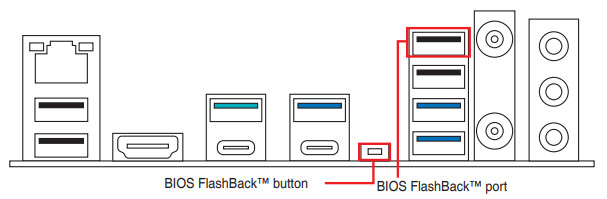

Благодаря технологии «холодного» обновления BIOS (BIOS Flashback), материнская плата может быть обновлена без необходимости подключения оперативной памяти, процессора или другой периферийной аппаратуры. Достаточно только подать питание.
Для обновления BIOS требуется сначала запустить программу переименования файла прошивки, находящуюся в архиве с программой. Далее файл прошивки нужно записать в корень на USB-накопитель, который вставляется в обозначенный порт USB. После этого запускается процесс через кнопку, которую необходимо удерживать 3 секунды.
Система не запустится, будет мигать зелёный индикатор обновления BIOS. Процессор сохранится холодным.

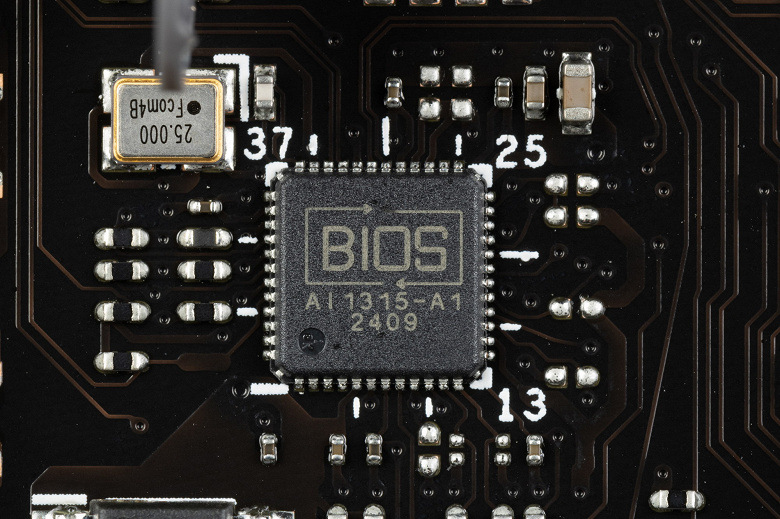

Для осуществления подобного процесса без вмешательства процессора применяется собственный контроллер, имеющий краткое наименование.

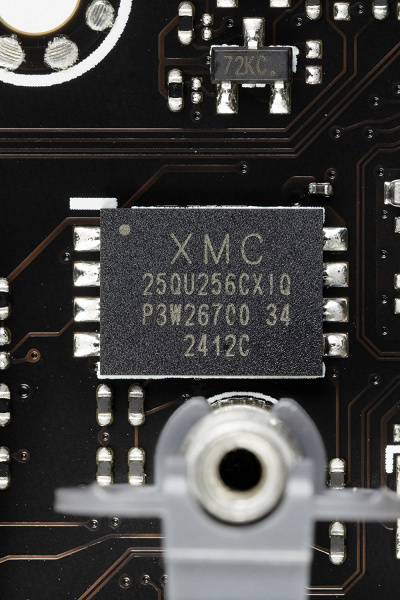

BIOS (UEFI) хранится на микросхеме компании XMC из Вуханя.

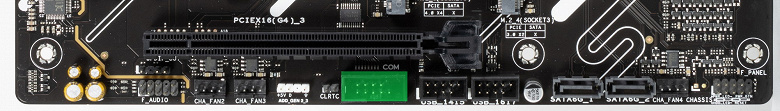

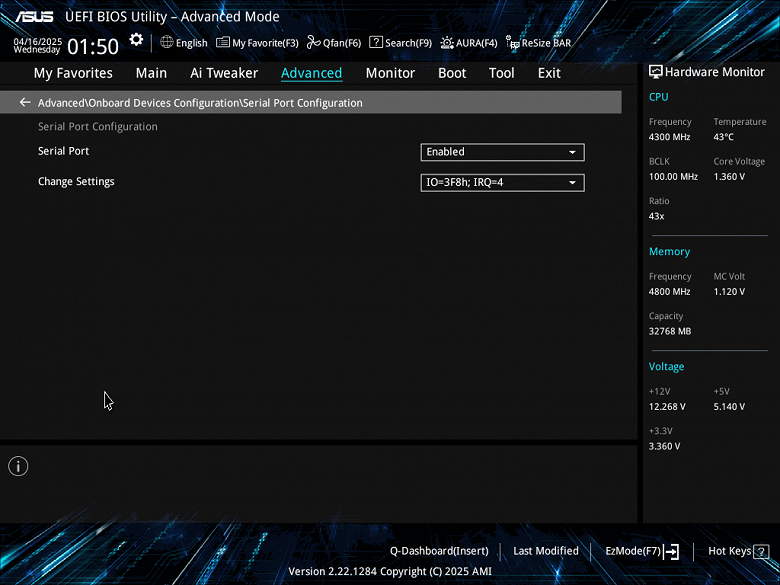

Для присоединения старых устройств с интерфейсом COM-порта предназначен отдельный разъем.

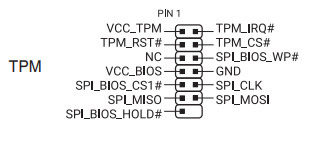

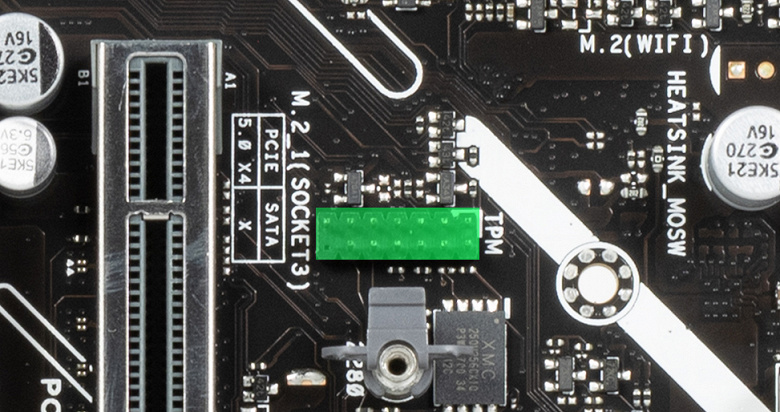

Для подключения систем безопасности имеется разъём TPM.
Функции по периферии: порты USB, сетевые интерфейсы, в/в.

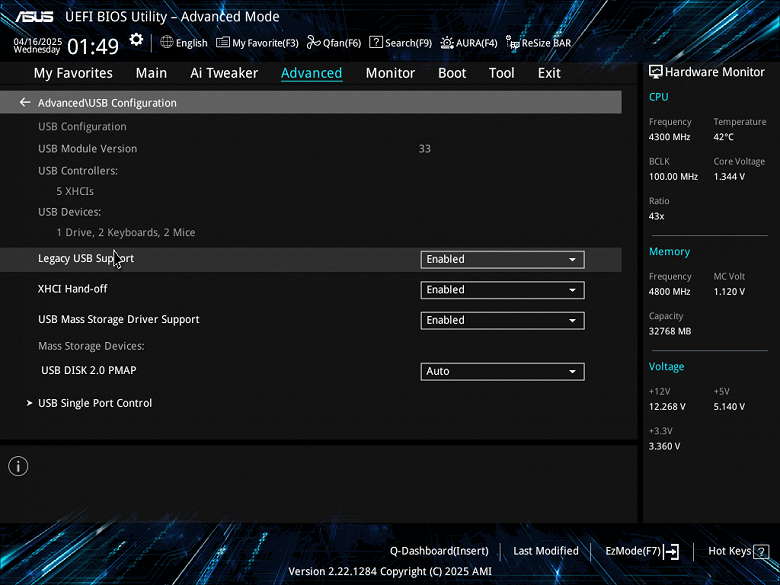

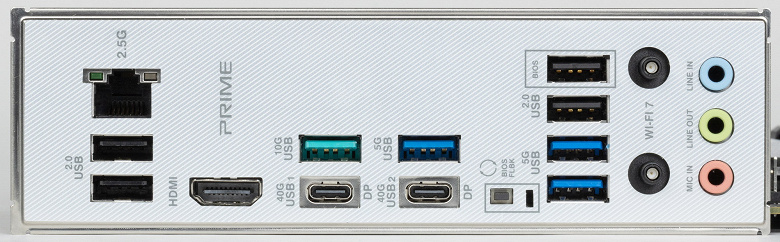

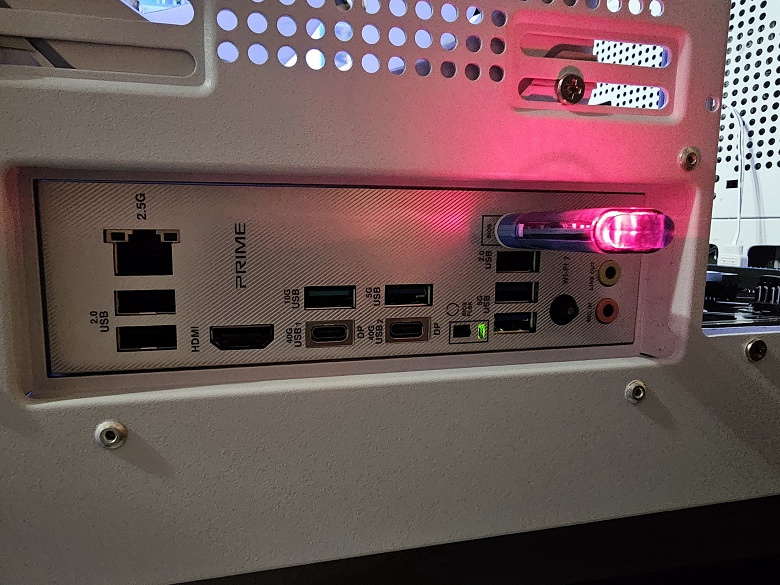

Далее рассмотрим USB-порты и другие интерфейсы. Начнём с задней панели, где расположены большинство из них.
Чипсет X870 допускает поддержку до 6 портов USB 3.2 Gen2/1, 1 порта USB 3.2 Gen2x2 и 6 портов USB 2.0. Процессоры Ryzen 7000/8000/9000 способны реализовать до 4 портов USB 3.2 Gen2 и 1 порта USB 2.0. Кроме того, 2 порта USB4 могут быть подключены через внешний хаб.
Мы не забыли и о 12 линиях PCIe от чипсета, предназначенных для поддержки накопителей, сетевых и других контроллеров (что именно подключено к этим линиям, я уже показывал ранее).
Что у нас есть? На материнской плате всего 17 портов USB.

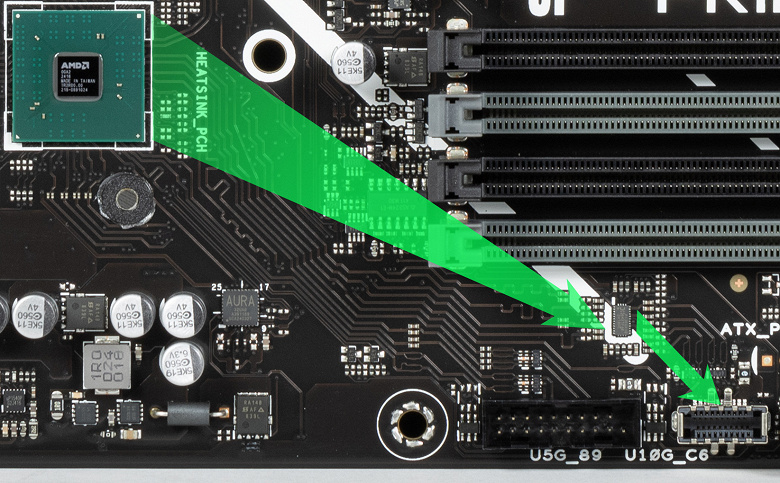

Два порта USB 3.2 Gen2: один выполнен с помощью X870 и доступен как внутренний порт Type-C.

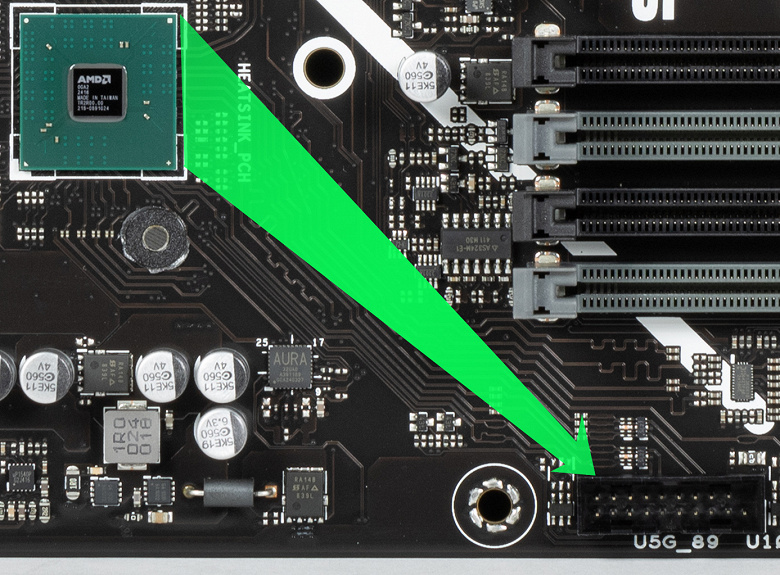

Для подключения к соответствующему разъему на передней панели корпуса предназначен один порт, реализованный через центральный процессор и представленный на задней панели портом Type-A зеленого цвета. Пять портов USB 3.2 Gen1: два реализованы через X870 и представлены внутренним разъемом.
На материнской плате два порта, три остальных реализованы через процессор и выведены на задней панели тремя портами Type-A синего цвета. Восемь портов USB 2.0/1.1 доступны благодаря контроллеру X870, четыре из которых подключаются к двум внутренним портам.
Два порта находятся с каждой стороны, остальные четыре — сзади, Type-A, черные.
Итак, у нас 1 контроллер используют USB линии от X870:
- Bluetooth (беспроводной контроллер MT7927) (1 линия USB 2.0).
И 1 контроллер использует USB линии от CPU:
- Aura Sync (контроллер подсветки) (1 линия USB 2.0);
Благодаря чипсету X870 обеспечены высокоскоростные порты USB.
- + 1 выделенный USB 3.2 Gen2;
- + 2 выделенных USB 3.2 Gen1;
= 3 высокоскоростных порта Имеется девять портов USB 2.0 (восемь выделенных и один для поддержки контроллера), общее количество портов составляет двенадцать.
Набор из 12 линий PCIe предназначен для подключения дополнительного оборудования. В итоге X870 имеет 15 высокоскоростных портов. .
Процессором реализованы высокоскоростные порты USB.
- + 1 выделенный USB 3.2 Gen2;
- + 3 выделенных USB 3.2 Gen1;
= 4 высокоскоростных порта Есть один порт USB 2.0 (для поддержки контроллера) и в общей сложности пять портов USB.
Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.

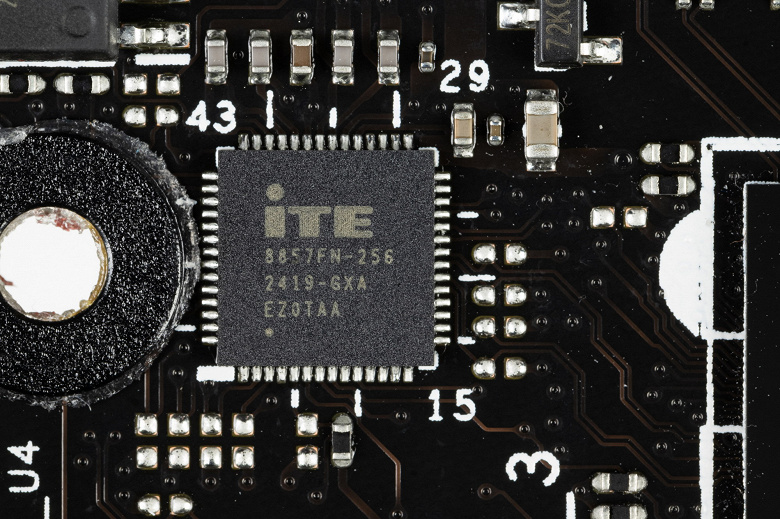

На задней панели размещены порты USB 3.2 Gen2, управляемые отдельными контроллерами IT8857 от ITE и RTS5436 от Realtek. Эти устройства усиливают питание, подавая напор, достаточный для быстрой зарядки мобильных устройств.

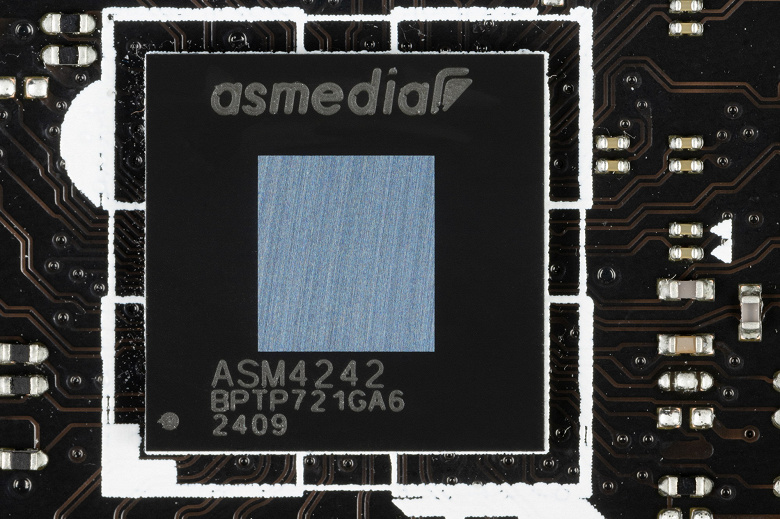

Стоит выделить наличие портов USB4 на материнской плате. Комплект поставки включает контроллер ASM4242 от ASMedia, размещенный непосредственно на плате.
На задней панели установлено два разъема Type-C: для подключения по протоколу USB4 и для вывода изображения с интегрированного графического чипа на мониторы с интерфейсом Type-C.
Теперь о сетевых делах.

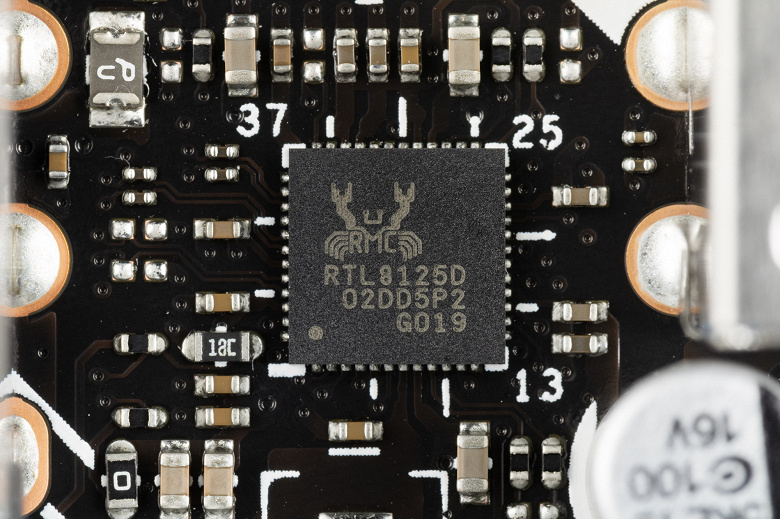

На материнской плате установлены качественные коммуникационные возможности. Наличие скоростного контроллера Realtek RTL8125D по стандарту 2,5 Гбит/с Ethernet является примером этого.

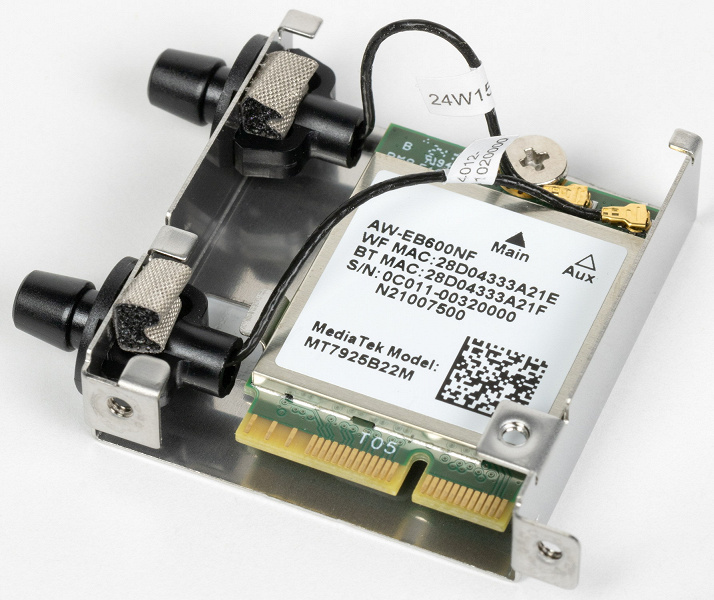

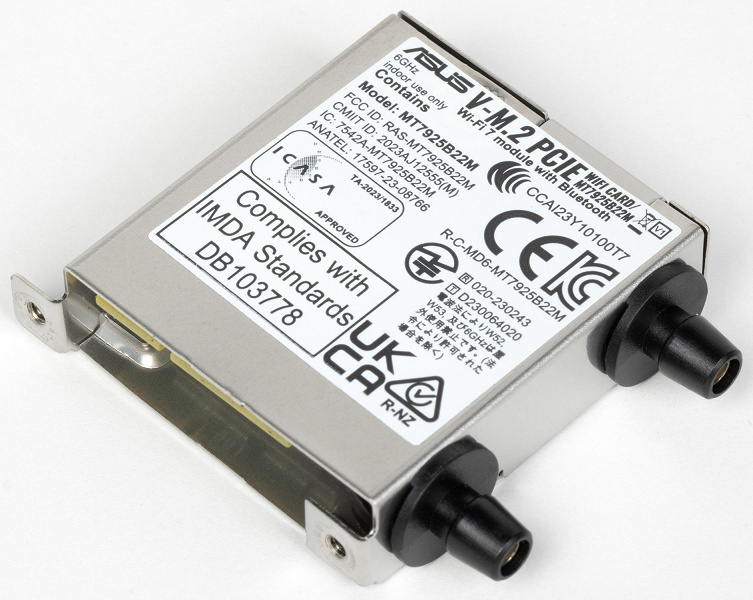

На контроллере MediaTek MT7925 присутствует комплексный беспроводной адаптер, поддерживающий Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Адаптер размещается в слоте M.2 (E-key), а разъемы для подключения внешних антенн выведены на заднюю панель.

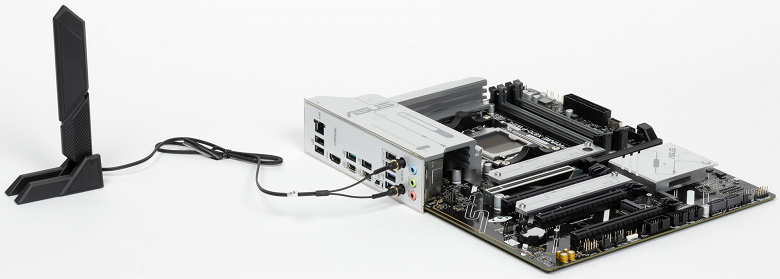

Теперь для установки антенн достаточно вставить их в соответствующие гнезда, из которых их можно легко отсоединить.

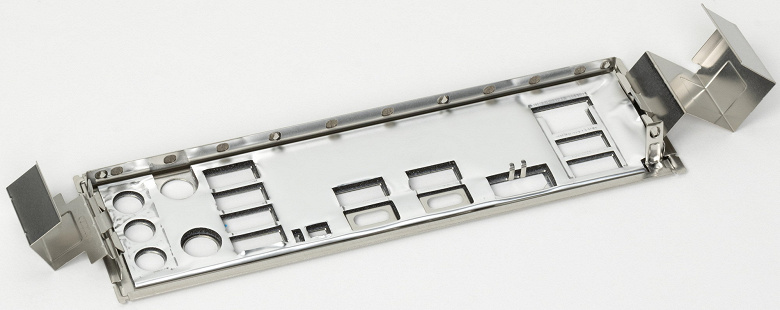

Заглушка, обычно устанавливаемая на заднюю панель, прикреплена и снабжена внутренней экранировкой для уменьшения электромагнитного излучения.
Блок ввода-вывода, вентиляторы и т. п.
Теперь о блоке ввода-вывода, разъемах для подключения вентиляторов и прочее. На плате расположено семь разъемов для подключения вентиляторов и помп. Схема расположения коннекторов для систем охлаждения такова:
Через ПО или BIOS управляется каждое гнездо для подключения вентиляторов или помп: его можно регулировать с помощью ШИМ или изменения напряжения/тока.

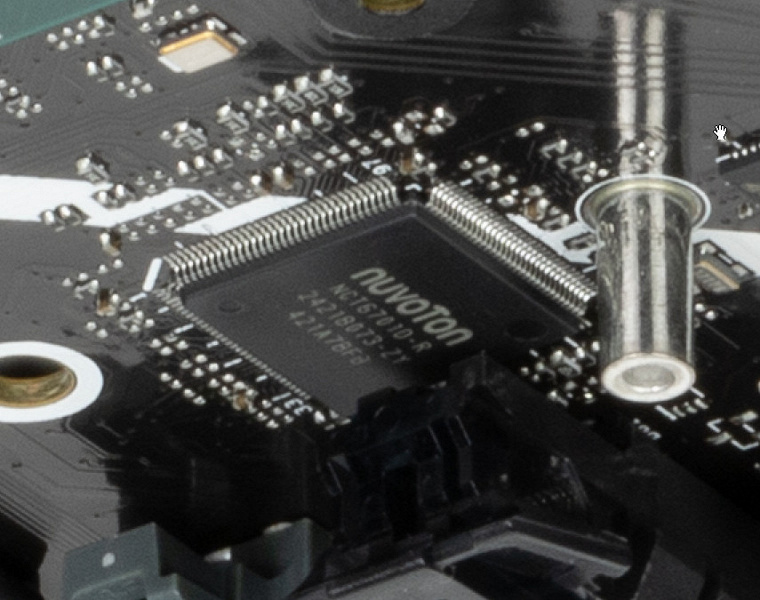

Nuvoton NCT6701D контролирует состояние платы и работу всех гнезд СО (в том числе всего Multi I/O).
Благодаря интегрированной графике в процессорах AMD Ryzen 7xxx/8xxx/9xxx плата оснащена разъемами HDMI 2.1 и DP 1.4a.
Аудиоподсистема
плата оборудована изначально разработанным звуковым кодеком Realtek ALC897, позволяющим воспроизводить звук в схемах до 7.1 с разрешением до 24 бит/192 кГц.
Среднебюджетная плата с устаревшим кодеком не имеет ЦАП, операционных усилителей и аудиофильских конденсаторов.
Аудиосистема расположена в углу платы и не соприкасается с остальными компонентами.
Разъем S/PDIF находится на плате устройства.

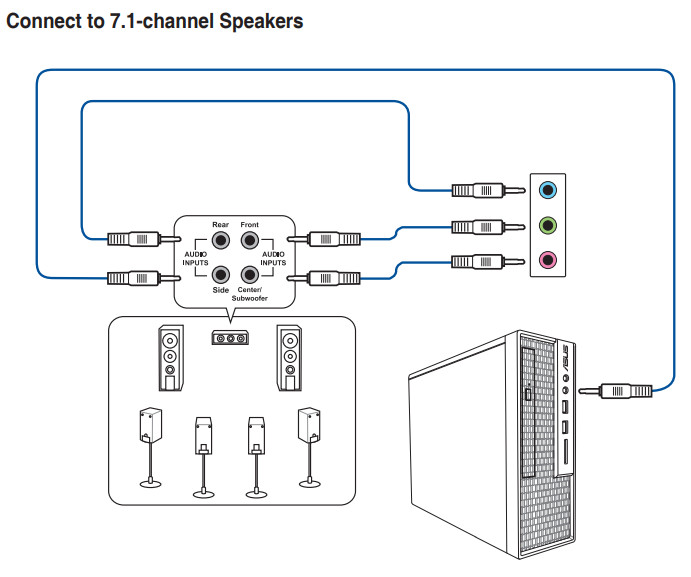

Схема 7.1 реализуется с помощью дополнительного разъема на лицевой панели корпуса ПК (необходимо подключить его к материнской плате штатным проводом). Также возможно организовать схему через S/PDIF.

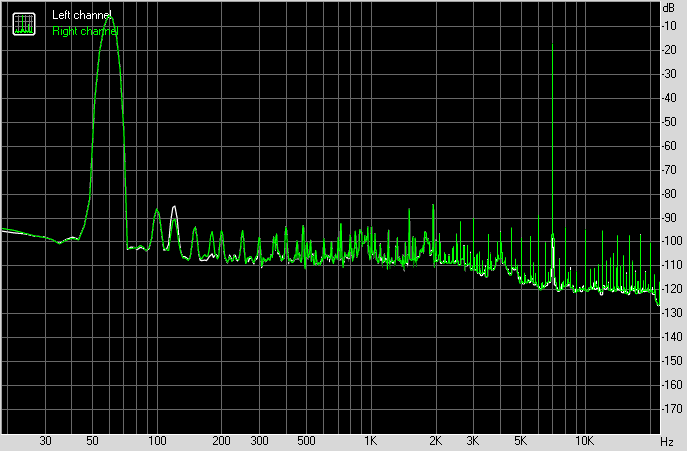

Результаты тестов звуковой системы по стандарту RMAA.
Для проверки выходного звукового тракта, предназначенного для наушников или внешней акустики, использовалась внешняя звуковая карта Creative E-MU 0202 USB совместно с утилитой RightMark Audio Analyzer 6.4.5. Проверку проводили в стереорежиме при разрядности 24 бита и частоте дискретизации 44,1 кГц. Во время испытаний источник бесперебойного питания тестового компьютера физически отключался от сети и работал на аккумуляторе.
Аудиотrakt на плате показал хорошие результаты тестов.
| Тестируемое устройство | Asus Prime X870-P WiFi |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | На задней панели имеется выход, предназначенный для подключения устройства Creative E-MU 0202 USB. |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,2 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0.05, -0.39
|
Хорошо
|
| Уровень шума, дБ (А) |
-75.7
|
Средне
|
| Динамические диапазон, дБ (А) |
75.4
|
Средне
|
| Гармонические искажения, % |
0.011
|
Хорошо
|
| Гармонические искажения + шум, дБ(A) |
-69.8
|
Средне
|
| Интермодуляционные искажения + шум, % |
0.039
|
Хорошо
|
| Взаимопроникновение каналов, дБ |
-63.5
|
Средне
|
| Интермодуляции на 10 кГц, % |
0.038
|
Хорошо
|
| Общая оценка |
|
Хорошо
|

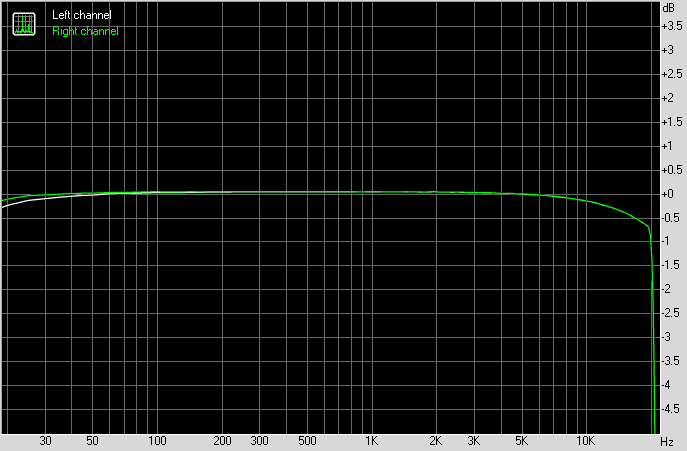

Частотная характеристика
|
Левый
|
Правый
|
|
| От 20 Гц до 20 кГц, дБ |
-1.29, +0.05
|
-1.29, +0.05
|
| От 40 Гц до 15 кГц, дБ |
-0.39, +0.05
|
-0.39, +0.05
|

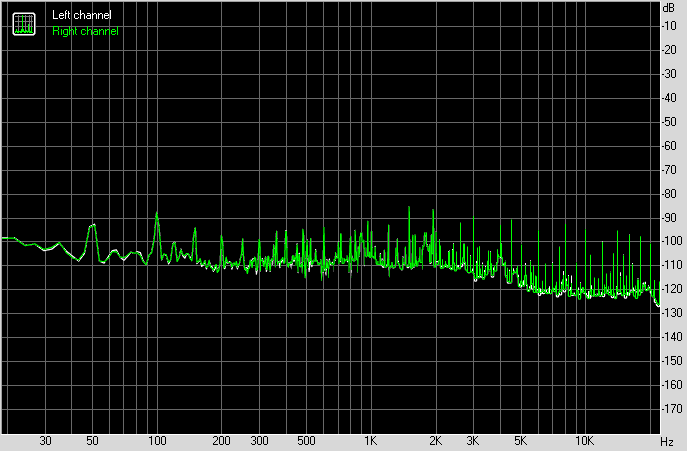

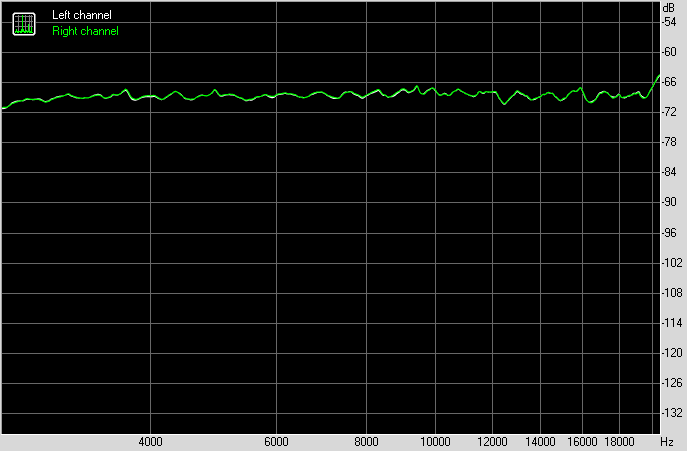

Уровень шума
|
Левый
|
Правый
|
|
| Мощность RMS, дБ |
-76.4
|
-76.4
|
| Мощность RMS, дБ (A) |
-75.7
|
-75.7
|
| Пиковый уровень, дБ |
-53.4
|
-53.4
|
| Смещение DC, % |
-0.0
|
-0.0
|
Динамический диапазон
|
Левый
|
Правый
|
|
| Динамический диапазон, дБ |
+76.3
|
+76.3
|
| Динамический диапазон, дБ (А) |
+75.4
|
+75.5
|
| Смещение DC, % |
+0.00
|
-0.00
|

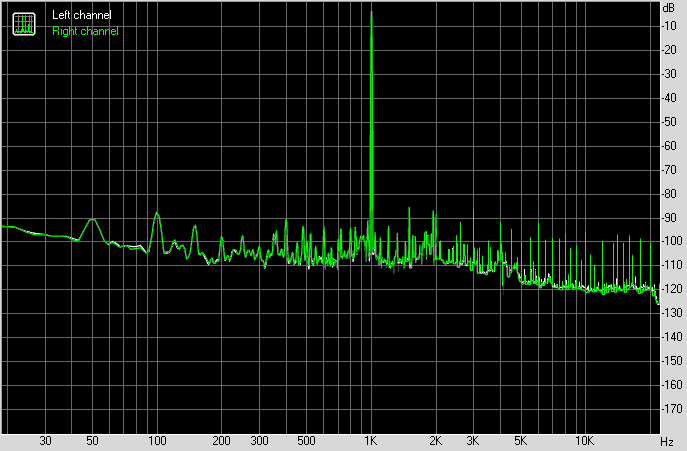

Гармонические искажения + шум (-3 дБ)
|
Левый
|
Правый
|
|
| Гармонические искажения, % |
0.01059
|
0.01178
|
| Гармонические искажения + шум , % |
0.03035
|
0.03081
|
| Гармонические искажения + шум (A-взвеш.), % |
0.03181
|
0.03265
|
Интермодуляционные искажения
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум, % |
0.03967
|
0.03900
|
| Интермодуляционные искажения + шум (A-взвеш.), % |
0.04100
|
0.04121
|

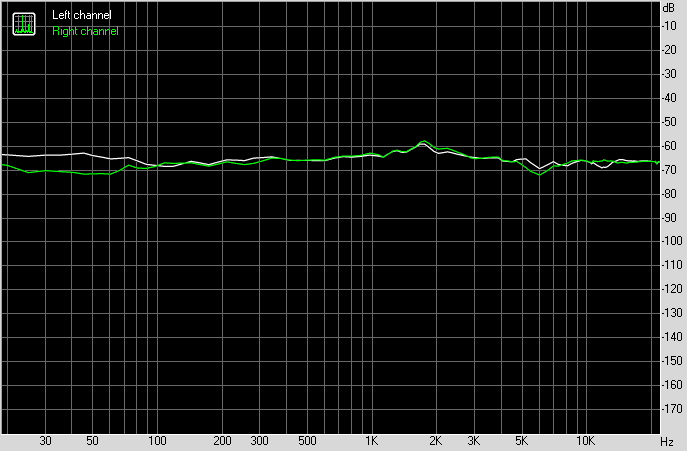

Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
| Проникновение на 100 Гц, дБ |
-67
|
-67
|
| Проникновение на 1000 Гц, дБ |
-63
|
-62
|
| Проникновение на 10000 Гц, дБ |
-65
|
-65
|
Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
| Интермодуляционные искажения + шум на 5000 Гц, |
0.03740
|
0.03772
|
| Интермодуляционные искажения + шум на 10000 Гц, |
0.04118
|
0.04164
|
| Интермодуляционные искажения + шум на 15000 Гц, |
0.03375
|
0.03410
|
Питание, охлаждение
Для подачи питания плате предназначены три разъема: помимо 24-контактного ATX (на правой стороне платы, на фотографии — слева), имеются еще два 8-контактных EPS12V.

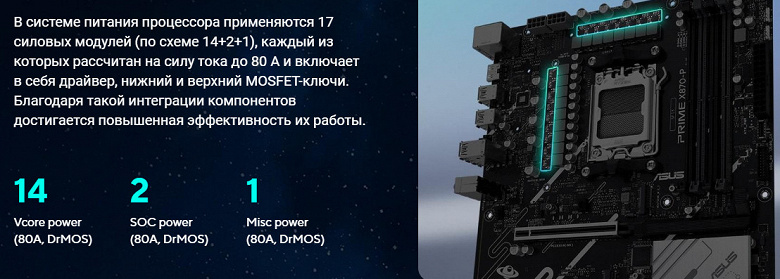

Питание схемы представлено схемой 14+2+1: четырнадцать фаз предназначены для ядра процессора, две фазы — для SoC (I/O-чиплета Ryzen), одна фаза — для VDD_MISC (вывода встроенной графики).

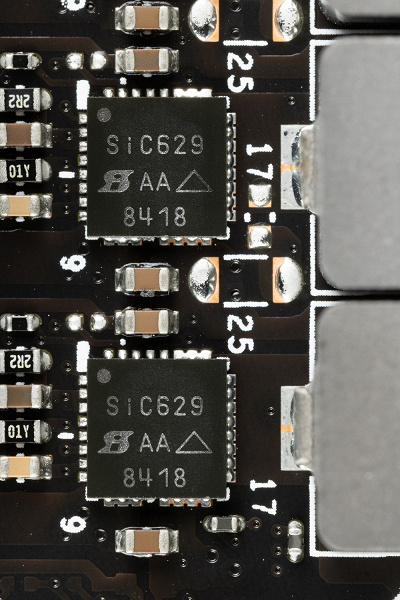

Каждый канал питания VCore, VDD_MISC и SoC оснащен ферритовым дросселем и транзистором SiC629 от Vishay (мощностью до 80 ампер).
Две группы фаз (14+2) управляются контроллером Digi+ ASP2308.

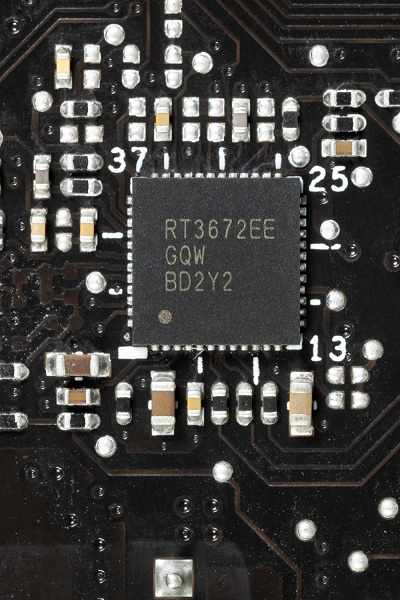

Однофазную схему VDD_MISC управляет ШИМ-контроллером RT3672 компании Richtek.
Теперь про охлаждение.
Не все элементы, способные сильно нагреваться, оснащены собственными радиаторами.

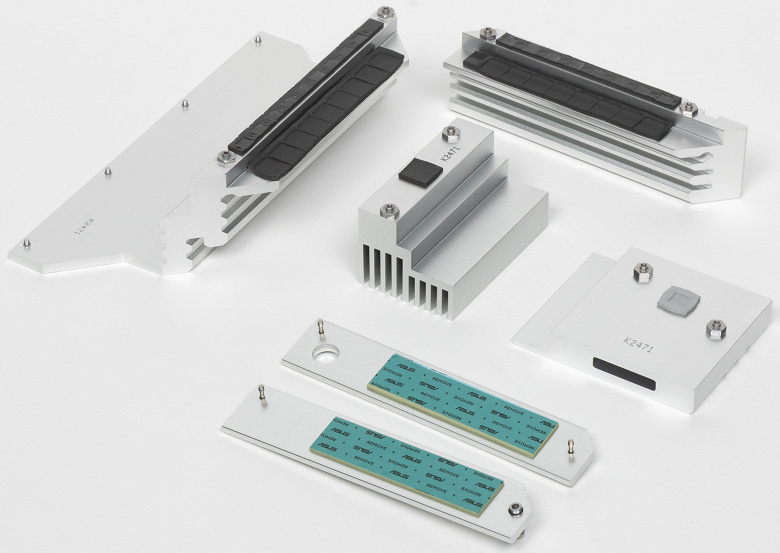

Наблюдаем: радиатор для охлаждения чипсета (единственный) отделён от прочих компонентов. В секции VRM установлены два отдельных радиатора.
Управляющий компонент ASMedia ASM4242 имеет собственный маленький радиатор для охлаждения.
Ранее сообщалось, что не все M.2 слоты оснащены радиаторами: лишь первые два имеют собственные, остальные не оборудованы системой охлаждения.
Вспомните, что плата для компьютера не оснащена защитным кожухом.
Подсветка
Все о внешней красоте
Программное обеспечение под Windows
Фирменное ПО Asus
Все программы доступны для загрузки на сайте разработчика. asus.com.
Традиционно начинаю с утилиты Armoury Crate, которая выполняет роль менеджера и надзирателя для всех программ Asus, следит за своевременными обновлениями, управляет подсветкой и отвечает за синхронизацию работы всех устройств Asus, которые обнаружит. Её установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не удивитесь, если после загрузки Windows вам зададут вопрос о желании установить Armoury Crate.
Программа сначала определяет всю совместимую технику. С помощью этой утилиты можно настроить эффекты подсветки при выключенной материнской плате (когда компьютер выключен, но блок питания все равно подает питание на материнскую плату). Само собой, можно отдельно настроить разъемы ARGB на материнке.
Программа способна определять фирменные элементы Asus с подсветкой и модули памяти от популярных брендов. Пользователи могут скачать Aura Creator для создания собственных режимов подсветки.
Программа может управлять вентиляторами на материнской плате.
Armoury Crate контролирует обновления программного обеспечения материнской платы, таких как драйверы различных подсистем, фирменные утилиты и версии BIOS.

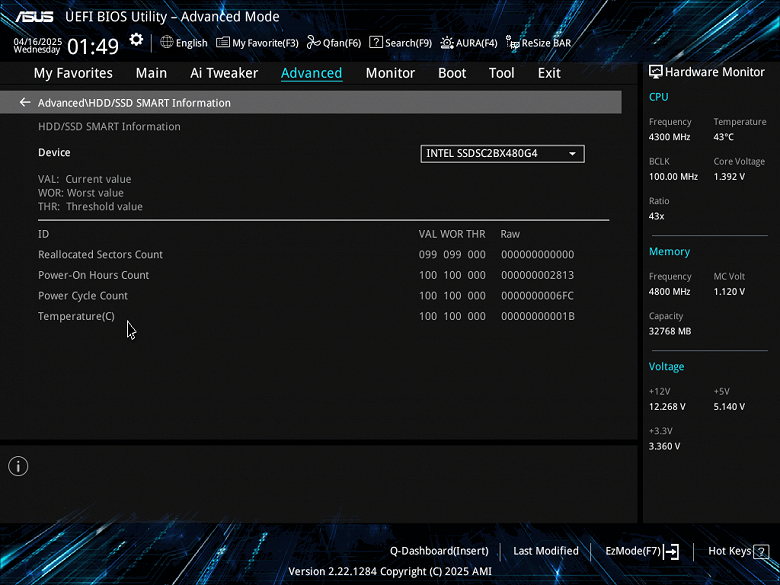

Настройки BIOS
Что нам дают тонкости настроек в BIOS
Современные материнские платы оснащены UEFI (Объединённый расширяемый интерфейс микропрограммы), представляющие собой мини-операционные системы. Для доступа к настройкам при старте компьютера обычно требуется нажать клавишу Delete или F2.

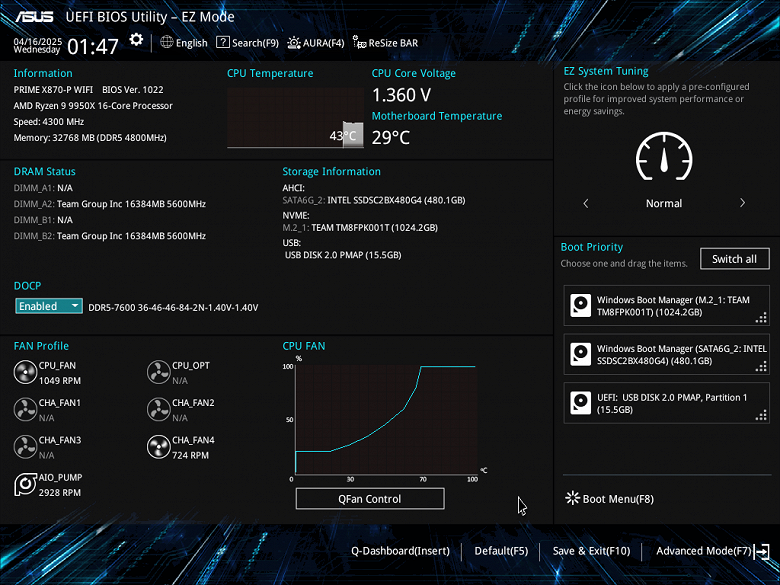

Открываем обычное меню с ограниченными настройками и нажимаем F7, чтобы перейти в расширенное меню.

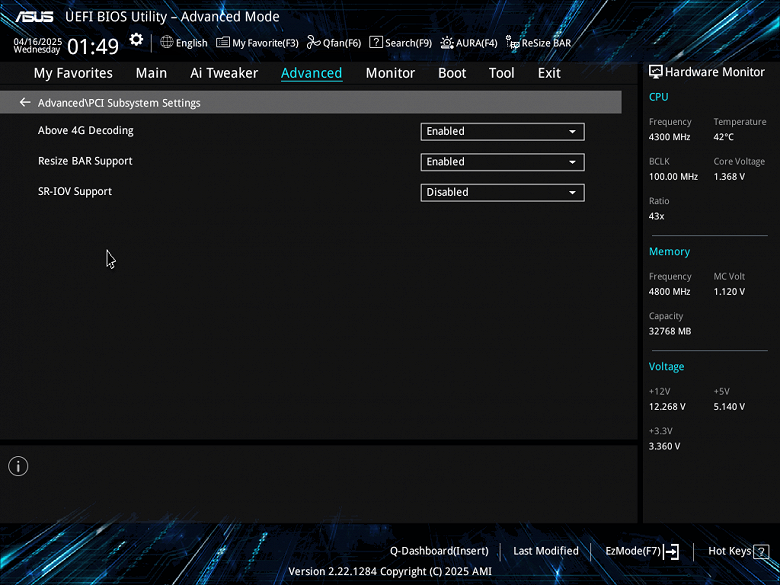

Управление периферийными устройствами осуществляется с помощью стандартных функций, позволяющих регулировать работу каждого узла, слота или порта, а также изменять их режимы и состояние (вкл./выкл.).

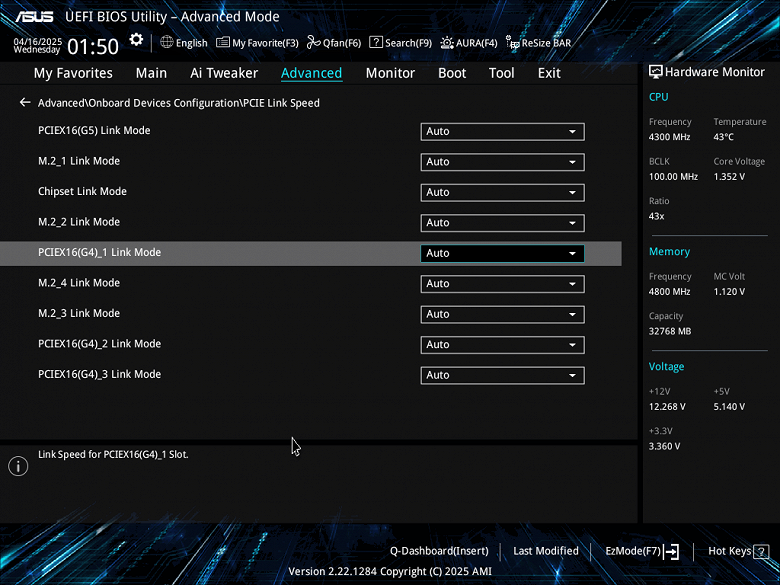

Особое внимание в этом разделе следует уделить управлению M.2 и слотами PCIe. Важно помнить о разделении ресурсов между PCIe x16_2 и M.2_2; PCIe x1^_3/4 и M.2_3, SATA 1/2 и M.2_4.

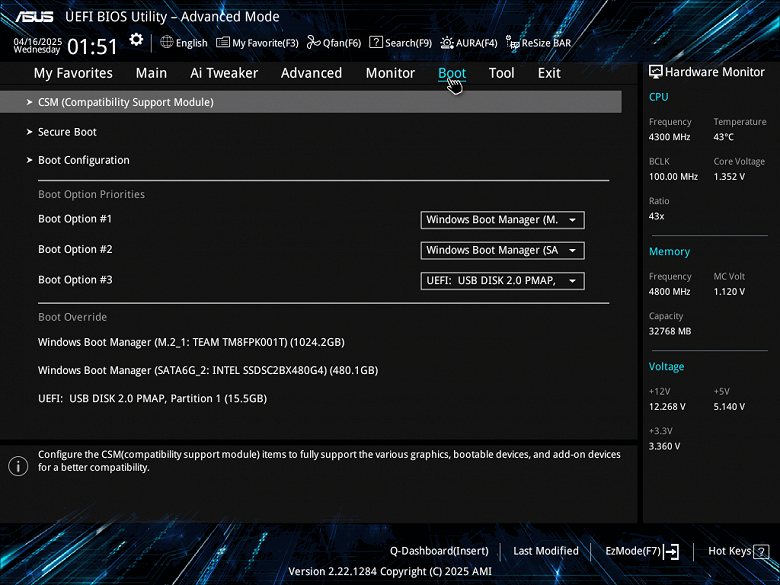

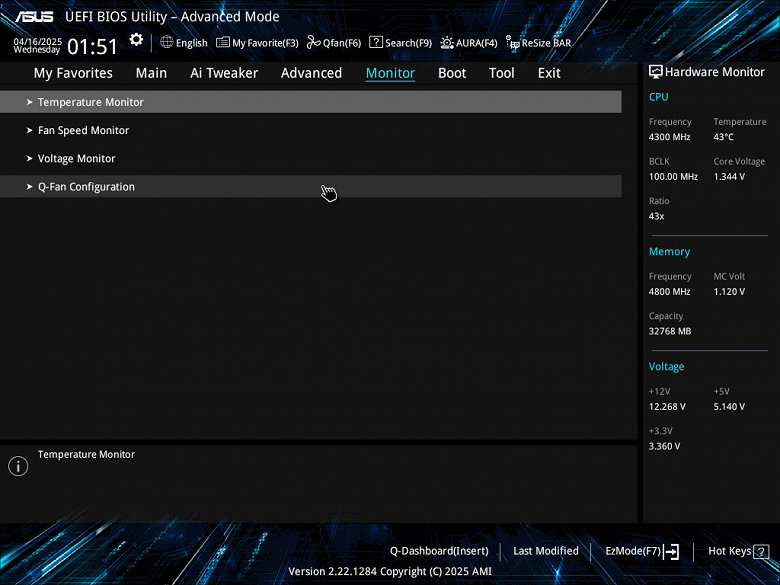

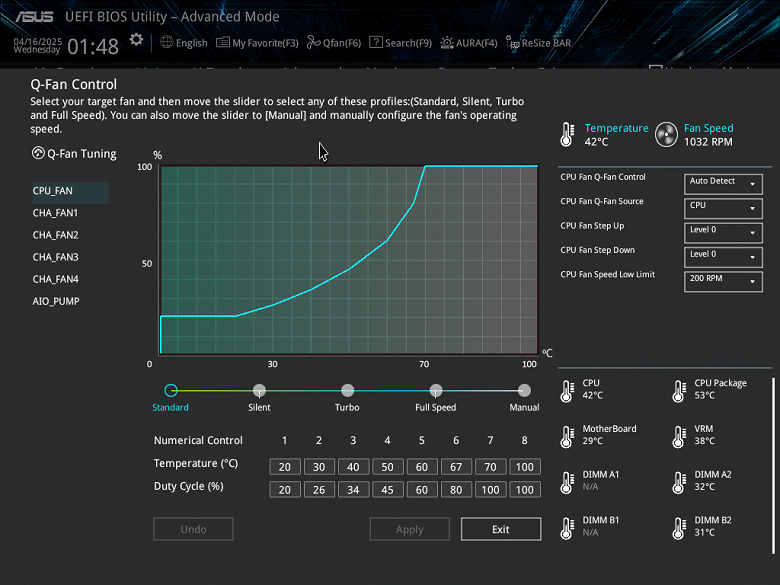

Мониторинг, опции загрузочного меню – всё понятно. В нём же имеется утилита Q-Fan для настройки разъёмов для вентиляторов.

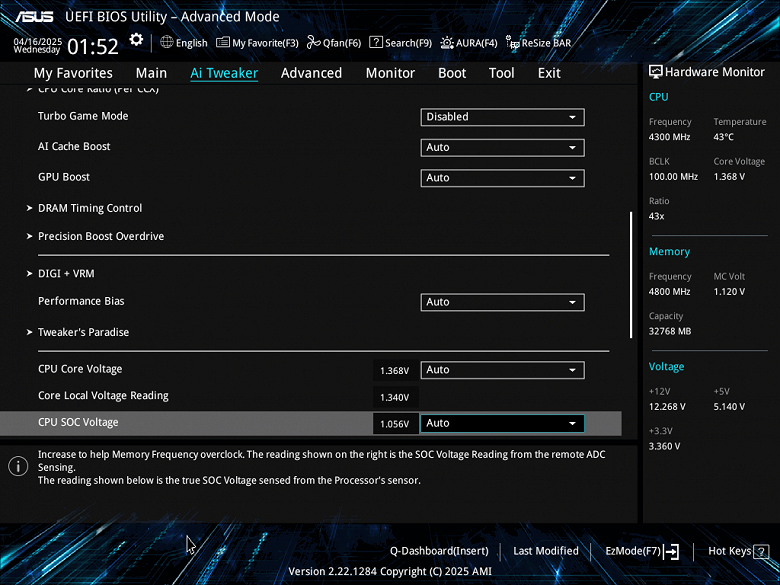

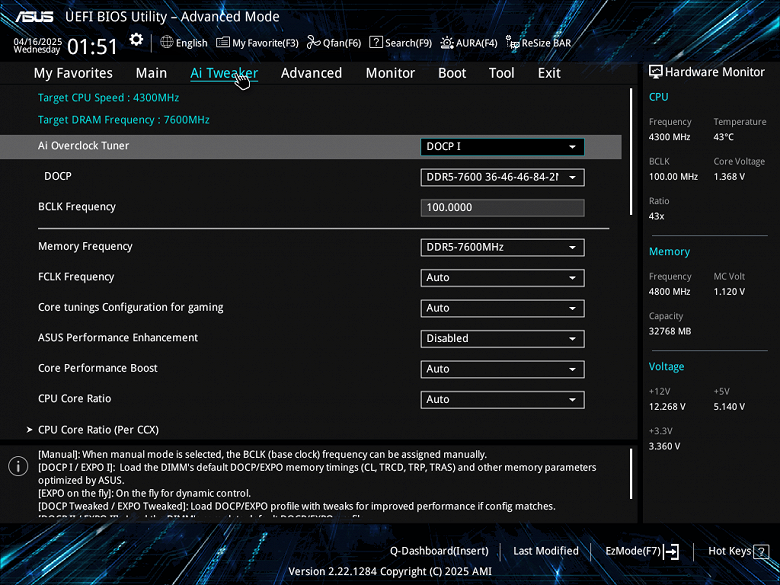

Для ускорения работы доступны традиционные возможности, поддерживаемые процессорами Ryzen и оперативной памятью DDR5.
Вариантов настроек немного, как и полагается для подобной серии Prime. Для современных высокопроизводительных процессоров многие опции неактуальны, поскольку процессор функционирует на высоких частотах благодаря технологиям вроде AMD PBO.
Работоспособность (и разгон)

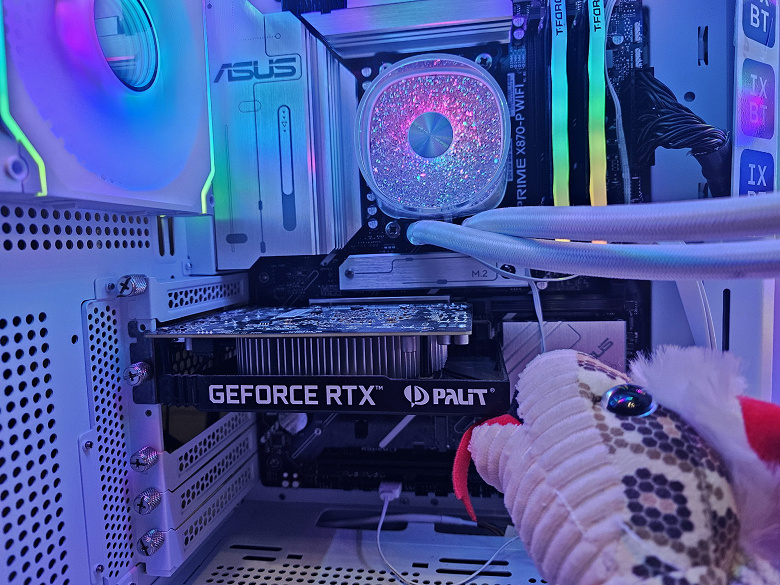

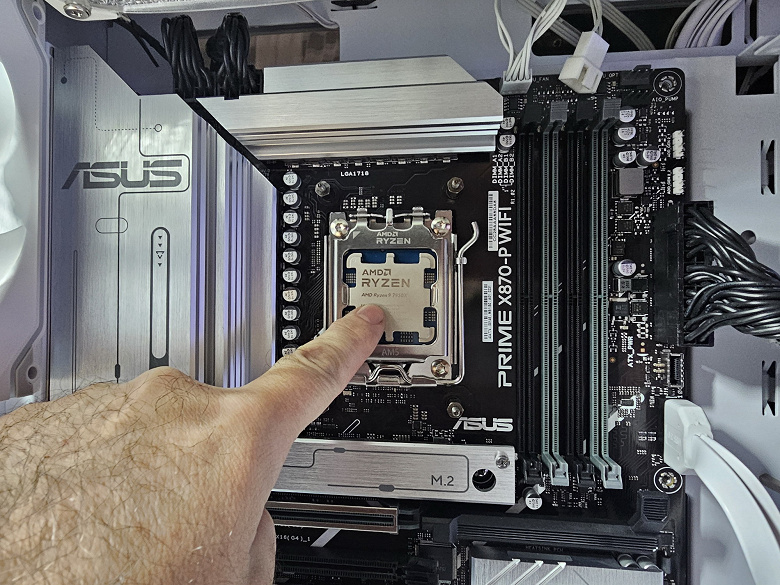

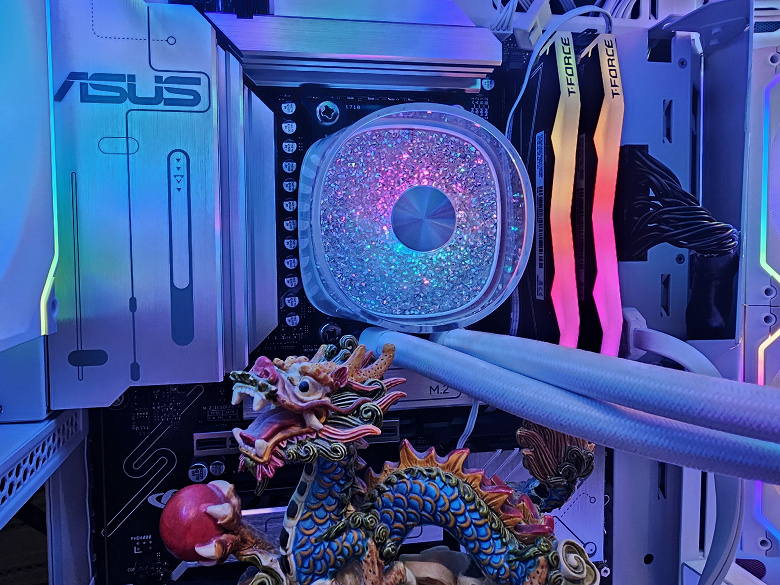

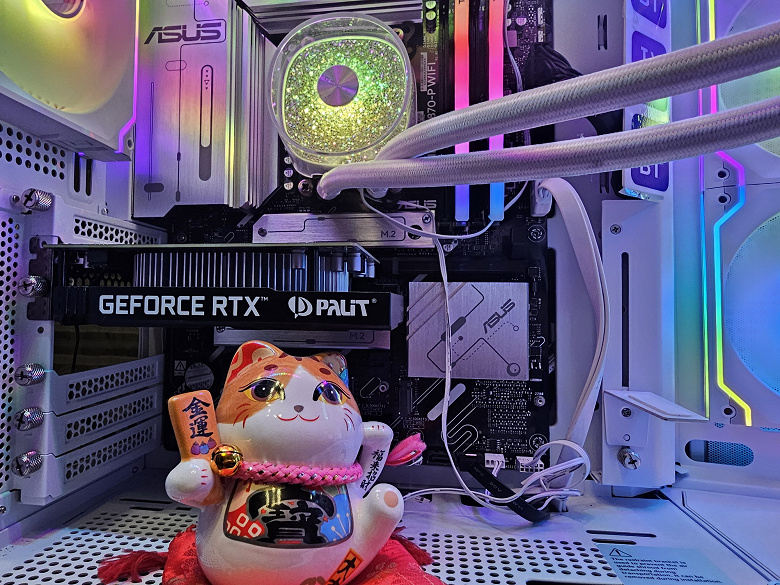

Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- Набор системной платы Asus Prime X870-P WiFi.
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- Оперативная память TeamGroup T-Force Delta RGB объемом 32 ГБ (два модуля по 16 ГБ), стандарта DDR5, частотой 5600 МГц с задержками CL36-46-46-84 и XMP для работы на частоте 7600 МГц.
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО G.Skill Royal Shield 36W;
- корпус Cougar FV270;
- телевизор LG 55Nano956 (55″ 8K HDR);
- Клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная 23H2
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- Тест производительности физики 3DMark Fire Strike
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.14

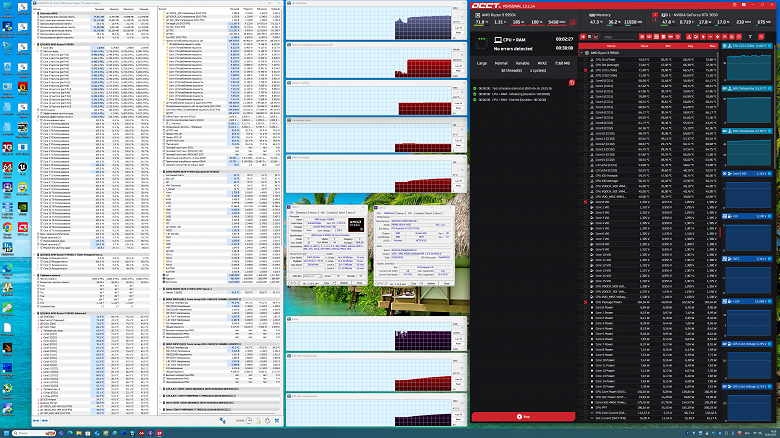

Включаем всё по стандартным настройкам. После этого загружаем тесты из OCCT.
Авторазгон продемонстрировал хорошую эффективность: при нагрузке процессор разогревался до чуть менее 75 градусов, максимальная потребляемая мощность составляла не более 185 Вт, частоты по ядрам достигали от 5,3 до 5,5 ГГц. Во всех тестах отсутствовали жалобы на работу вспомогательных компонентов, никаких перегревов или необычных ситуаций не наблюдалось.
Выводы
Материнская плата Asus Prime X870-P WiFi Использует чипсет AMD X870 и предназначена для работы с процессорами AMD платформы AM5 средней и предпоследней линейки. Предназначено для бюджетных домашних компьютеров универсального назначения.
Asus Prime X870-P WiFi располагает 17 портами USB различных видов, включая 2 самых современных USB4 (40 Гбит/с) и 7 USB 3.2 Gen2/1. Материнская плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, а ещё три слота такого же формата PCIe x16 подключены к чипсету по одной линии PCIe 4.0 каждый (делиться ресурсами со слотами M.2). Всего на плате 4 слота M.2: один напрямую к процессору линиями PCIe 5.0, два других к чипсету X870 линиями PCIe 4.0, и последний — линиями PCIe 3.0, делящий линии с двумя имеющимися портами SATA. Плата оснащена 7 разъёмами для вентиляторов. Система питания процессора среднего класса способна обеспечить работу любых совместимых процессоров с запасом на разгон.
Возможности подключения включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. Поддержка USB4 позволяет передавать данные со скоростью до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. К плюсам Asus Prime X870-P WiFi также относятся возможности подключения дополнительных ARGB-устройств.
В завершение отметим, что в новом поколении чипсетов AMD только X870E является наивысшим и поддерживает такой же набор линий PCIe и портов, как его предшественник X670E, плюс 2 порта USB4. X870 — это, по сути, B650E + USB4Это совершенно новая модель, а не модификация X670, которая отличается от X870E отсутствием поддержки PCIe 5.0 и USB4.
